电动百叶窗的组成部分

电动窗帘工作原理电动窗帘在现代居家生活中正逐渐成为一种流行的装饰品。

它们不仅增加了室内空间的美感，还提供了更便捷的窗帘控制方式。

那么，电动窗帘是如何工作的呢？本文将介绍电动窗帘的工作原理，以帮助读者更好地理解与使用它们。

一、电动窗帘的组成部分电动窗帘主要由电机、传动装置、遥控器以及相关的控制系统组成。

1. 电机：电动窗帘的核心部件，负责提供动力。

常见的电机类型包括直流电机（DC motor）和交流电机（AC motor）。

2. 传动装置：将电机的旋转运动转化为窗帘的开关动作。

传动装置通常由齿轮、链条或皮带等组成。

3. 遥控器：控制电动窗帘的开合和停止动作。

可以是无线遥控器或有线遥控器，也可以通过手机APP实现远程控制。

4. 控制系统：包括电源供应和电动窗帘的控制逻辑。

控制系统能够判断用户的指令，并将其转化为相应的电机动作，实现窗帘的开合。

二、直流电机工作原理直流电机是电动窗帘中常用的电机类型之一。

它的工作原理基于洛伦兹力和摩擦力的作用。

1. 洛伦兹力：当直流电流通过电机中的线圈时，线圈和外部磁场之间会产生相互作用的力。

根据右手定则，电流方向、磁场方向以及线圈的方向决定了洛伦兹力的方向。

2. 摩擦力：直流电机中的转子和定子之间存在一定的摩擦力。

摩擦力与转子位置的关系是非线性的，当转子转动时，摩擦力会对转子产生一个恢复力矩。

通过控制电流的方向和大小，以及摩擦力矩的作用，直流电机能够产生旋转运动，从而实现窗帘的开合。

三、交流电机工作原理交流电机是另一种常见的电动窗帘电机类型。

它通过交变电流产生一个旋转磁场，并利用感应电动势产生力矩，从而驱动窗帘的运动。

1. 旋转磁场：当交变电流通过电机中的线圈时，线圈产生的磁场方向会随着电流的改变而变化。

这种变化的磁场会导致转动力矩的产生。

2. 感应电动势：当旋转磁场通过线圈时，会在线圈中产生一个感应电动势。

感应电动势的方向与线圈和磁场的相对运动方向有关。

通过控制交变电流的频率和幅值，交流电机能够产生旋转运动，实现窗帘的开合。

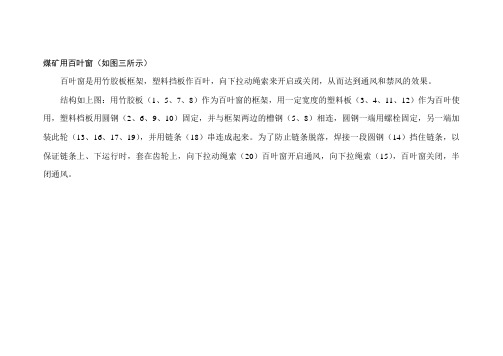

煤矿用百叶窗（如图三所示）
百叶窗是用竹胶板框架，塑料挡板作百叶，向下拉动绳索来开启或关闭，从而达到通风和禁风的效果。

结构如上图：用竹胶板（1、5、7、8）作为百叶窗的框架，用一定宽度的塑料板（3、4、11、12）作为百叶使用，塑料档板用圆钢（2、6、9、10）固定，并与框架两边的槽钢（5、8）相连，圆钢一端用螺栓固定，另一端加装此轮（13、16、17、19），并用链条（18）串连成起来。

为了防止链条脱落，焊接一段圆钢（14）挡住链条，以保证链条上、下运行时，套在齿轮上，向下拉动绳索（20）百叶窗开启通风，向下拉绳索（15），百叶窗关闭，半闭通风。

百叶帘简介用铝合金，木竹烤漆为主加工制作而成，具有耐用常新、易清洗、不老化、不褪色、遮阳、隔热、透气防火等特点，适用于高档写字楼、居室、酒店、别墅等场所,同时可配合贴画使其格调更加清新高雅。

控制方式有手动和电动二种。

产品定义主要材料：帘片、帘片盒、导索或导轨、电机或摇柄。

帘片材料主要有铝合金叶片、铝合金穿孔叶片。

通过调整帘片角度来控制射入光线，帘片角度可调节至最合适的位置。

产品分类按驱动方式分：手动、电动。

按导向系统分为导索导向系统和导轨导向系统。

按帘片盒与墙体的关系分为明装、暗装和嵌装。

按帘片盒安装方式分为侧装和顶装。

手动百叶帘操作系统分类：手动百叶帘原理图（右上图），转动百叶片可以随意调整室内光线；外观整洁明快，安装及拆卸简单。

手动百叶帘常见的操作机构有：第一：传统的拉绳+调光棒式百叶帘。

即使用一根绳子控制百叶的升降，利用单独的调光棒进行帘片的角度调节。

调光式百叶帘第二：循环绳式百叶帘。

采用法国尚飞CD25百叶帘操作机构，系统的循环绳式百叶帘运行和帘片的调光全部由一根循环绳来实现。

系统的最大面积为5平米。

适合做中小型百叶帘第三：单拉线式百叶帘。

日本进口单拉线百叶帘，采用优质的帘片和配件。

助力机构可以左右摆动，可以做宽度4米以内，高度4.5米以内的大型百叶帘。

单拉线百叶帘电动百叶帘介绍电动百叶帘是使用很广泛的一种窗帘，经常被用于办公场所，以其简洁明快而深受欢迎。

电动百叶帘通过使用直流电机带动叶片升降代替传统百叶帘手拉的传动方式，具有突破性的创新，使其在操作过程中更加简便和随心所欲。

由铝材、木材或PVC等材料制作而成的帘片具有自动翻转功能，能够更加精确的调节室内的自然采光程度，根据室内用户的需要来调节光线的取入，实现最好的视觉舒适度。

电动百叶帘可以有效的阻隔紫外线及阳光直射，防止“温室效应”的产生，因而有利于整个楼宇的保温隔热效果，有利于节能。

电动百叶帘的驱动系统由一个电机、卷绳器及一个机械式限位器组成，这些组件均安装在“C”型不锈钢托架内，最终与帘片组装成一套电动百叶帘最终产品。

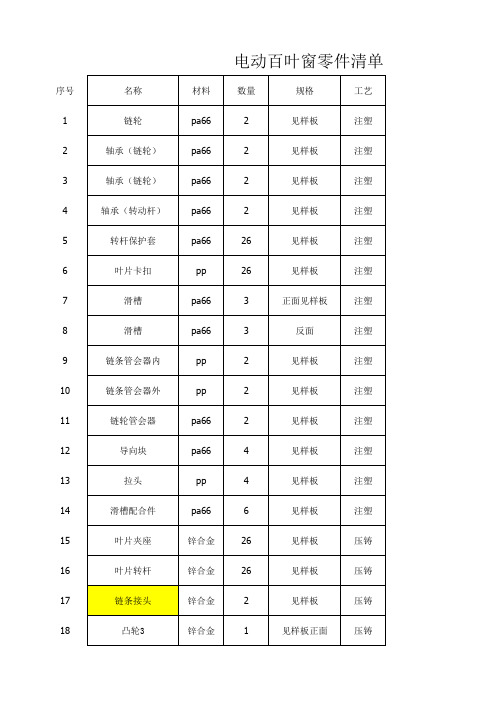

电动百叶窗零件清单序号名称材料数量规格工艺
1链轮pa662见样板注塑
2轴承（链轮）pa662见样板注塑
3轴承（链轮）pa662见样板注塑
4轴承（转动杆）pa662见样板注塑
5转杆保护套pa6626见样板注塑
6叶片卡扣pp26见样板注塑
7滑槽pa663正面见样板注塑
8滑槽pa663反面注塑
9链条管会器内pp2见样板注塑10链条管会器外pp2见样板注塑11链轮管会器pa662见样板注塑12导向块pa664见样板注塑13拉头pp4见样板注塑14滑槽配合件pa666见样板注塑15叶片夹座锌合金26见样板压铸16叶片转杆锌合金26见样板压铸17链条接头锌合金2见样板压铸18凸轮3锌合金1见样板正面压铸
19凸轮3锌合金1见样板反面压铸20导头锌合金2见样板压铸
单
备注。

电动窗帘知识点总结一、电动窗帘的基本知识点1. 电动窗帘的组成部分电动窗帘由电机、控制器、轨道、窗帘布料等部分组成。

其中，电机作为电动窗帘的动力来源，负责控制窗帘的上下运动；控制器则是电动窗帘的中枢，通过接收人们的指令来控制电机的运行；轨道是窗帘的支撑部分，窗帘布料则是电动窗帘的主体，它决定了窗帘的外观和功能。

2. 电动窗帘的工作原理电动窗帘通过控制器发出的指令，驱动电机上下运动，从而实现窗帘的开合。

用户可以通过遥控器、手机APP等方式，对电动窗帘进行远程控制，也可以设置定时开合，实现智能化控制。

3. 电动窗帘的优势与普通窗帘相比，电动窗帘具有诸多优势：首先是便利性，通过遥控器或手机APP即可轻松控制开合；其次是安全性，特别适用于高空或大面积的窗户，减少了人工操作的风险；再者是智能化，电动窗帘可以与智能家居系统相接，实现自动化控制，提升了居家生活的舒适度。

二、电动窗帘的品牌选择1. 国内电动窗帘品牌中国市场上常见的电动窗帘品牌有飞利浦、美的、小米等国内著名品牌，它们在设计、质量以及售后服务方面都有一定的优势，深受消费者的喜爱。

2. 国外电动窗帘品牌国外的电动窗帘品牌有Somfy、Lutron等，它们在技术创新、智能化控制方面有独到之处，也在国际市场上享有一定的声誉。

在选择电动窗帘品牌时，消费者可根据自己的需求和预算，对比各品牌的性能、价格、售后服务等方面，再做出选择。

三、电动窗帘的安装和维护1. 安装步骤电动窗帘的安装需要由专业的安装师傅进行，一般分为以下几个步骤：首先是测量窗户的尺寸，确定轨道和电机的安装位置；然后是安装轨道和电机，固定好窗帘的支撑结构；最后是安装窗帘布料，调试电机的运行方向和灵敏度，确保窗帘开合顺畅。

2. 维护方法电动窗帘的日常维护很重要，它可以延长窗帘的使用寿命。

日常清洁窗帘布料时，可以使用吸尘器或柔软的刷子轻轻刷拂，避免使用水洗，以免引起电机损坏；定期检查轨道和电机的连接部分，确保固定牢靠；定期加油润滑电机的轴承部分，保持电机的顺畅运行。

电动车窗的组成
电动车窗是汽车的重要组成部分，它的功能是控制汽车内外的空气流通，使乘客得以舒适地乘坐。

它的组成包括：窗框、窗玻璃、电动机、控制器、按钮、接线等。

窗框由铝材料制成，具有轻便、耐腐蚀等特点，可以有效地减少汽车的重量，提高汽车的燃油效率。

窗玻璃由特殊的钢化玻璃制成，具有防爆、防紫外线等功能，可以有效地保护乘客的安全。

电动机是电动车窗的核心部件，它的功能是将电能转换成机械能，使窗玻璃上下移动。

控制器是控制电动机的重要部件，它可以控制电动机的速度和方向，使窗玻璃上下移动更加顺畅。

按钮是操作电动车窗的重要部件，它可以控制窗玻璃的上下移动，使操作更加方便。

接线是将电动机、控制器和按钮连接起来的重要部件，它可以保证电动车窗的正常运行。

电动车窗的组成包括窗框、窗玻璃、电动机、控制器、按钮和接线，它们的结合使电动车窗更加安全、稳定，使乘客得以舒适地乘坐。

浅谈电动窗帘的组成部分
一、电动开合布帘系统包括轨道系统、电机及控制系统和窗帘布。

目前轨道系统的传动方式有以下几种：
·直流电机一般采用内置或外置电源变压器。

直流电机过载能力强，能承受频繁的冲击负载；安全、体积小、电能效高，发热量低，同样体积大小的电机直流电机负载更大，噪音比较小。

其控制电路比较复杂。

属于低碳产品，有逐渐取代主流趋势。

·交流电机驱动方式可直接使用220V电源。

控制电路简单，驱动功率较大，能耗高，现在一般都是交流电机。

控制方式主要有： 1. 最先进的是停电窗帘可以手拉开合；带电手拉窗帘布也可以开合窗帘；同时具备碰撞记忆功能。

主要是直流电机停电可以手拉开合窗帘。

交、直流电机停电不能手拉窗帘。

主要是交流电机
1）最先进的是采用同步带和同步轮同步传动的方式。

同步带分双面包布、单面包布和不包布三种，最好是双面包布；
2）窗帘的驱动方式有直流电机驱动、交流电机驱动和电磁驱动等方式。

武汉宜居智能电子科技有限公司。

·电动窗由什么部分组成A、电动窗的概念电动窗是由窗体、电动开窗器、控制器组成，窗户可以做成各种的开启方式，而电动开窗器用于打开和关闭窗户的电动机器，通常叫做“电动开窗机”或“电动开窗器”，简称“开窗机”或“开窗器”；而控制器可以用开关、遥控器或者其他传感器控制电动开窗器的开启与关闭。

电动窗现为国内建筑行业的高新产品，而…智能电动窗户‟则为现代窗户行业的最新发展。

B、各种窗户开启方式用途我们见得最多莫过于推拉窗和平开窗，随着时代的发展，窗户的开启式越来越多，有上悬窗、中悬窗、下悬窗、平开窗、推拉窗、折叠窗、提拉窗、上悬天窗、平移天窗、平顶天窗。

上悬窗、中悬窗、下悬窗用得最多的地方是大厦、体育馆和工厂等共同地方；平开窗、推拉窗用得最多的是家庭别墅或办公室；折叠窗、提拉窗来缘于欧洲地区，在国内用得场合比较少，多用于国外工程；上悬天窗、平移天窗、平顶天窗是去年以来开始较潮流的窗体，用的场合越来越多，从国家重点工程的体育馆、火车站到私人住宅，装上悬天窗、平移天窗、平顶天窗的已经成了时尚，即可以日常的通风也可以成立安全通道和排烟口。

C、电动开窗器的用途1、高位窗户：窗户的安装位置较高或过远，单靠人力触及不到的窗户，这时就轮到电动开窗机派上用场了（如车站的候车大厅之类场所）不用走到窗户边，按一下开关或遥控就搞定了。

2、当今社会智能化建筑以及智能家居的概念被越来越多的人所接受，比如风雨来了，您的家里窗户会自动关上吗？或者您家的窗户能自动在可疑人员靠近时关窗上锁吗？这些都是电动开窗机的用开之地了。

当然、有气象开/关窗要求仓库之类下雨时需自动关闭的窗户，单靠人有时来不及关怎么办？这就更需要电动开窗机了。

3、窗户太重，开启或关闭费力，手动开关使用不便怎么是好？交给电动开窗机吧，有电就行。

4、从消防考虑，现如今国内的消防手段及出发点已经与国外接轨，对于着火后的烟气的排放要求很高，必须保证人员在没被火烧到的情况下不能因烟而窒息身亡，这时对于楼层有消防联动通风要求的消防排烟窗来说只能选择电动等非人力手段去开启窗户。

电动铝合金百叶窗产品资料铝合金活动百叶窗铝合金中空平板百叶窗亦称多功能活动百叶窗,窗体及叶片采用国产优质铝合金型材(6063T5)制作,夹具、铆钉、窗体组装螺丝等五金配件均选用SUS304不锈钢材质制造.百叶窗表面处理方式可分为:阳极氧化、静电粉末喷涂和氟碳喷涂,颜色由客户自行选择.铝合金活动百叶窗有良好的通风效果,完美配合建筑装饰,具有科技美感。

适用于公共场所、厂房、购物中心、仓库、小区、别墅、电厂、机房、发电机组排风口、制冷设备的通风等场所。

一、铝合金活动百叶窗的材料及结构所有型材均为本产品特有，所有零配件采用SUS304不锈钢材质制作，确保品质。

1、铝合金（6063T5）：执行GB/T5237-2000标准，静电粉末喷涂、电泳、防灰尘粘附、抗酸、抗碱污染，永不褪色。

2、不锈钢（SUS304）：（固定机构、联动部分）保证承受外力，及永不变质。

3、铝合金活动百叶窗主要由边框、叶片和传动机构构成。

4、百叶片的中空结构设计能有效地提高室内的保温效果,百叶片的开启角度:0～105度之间.5、叶片两端与边框连接处有毛条密封,两片叶片之间的结合处有防水槽及防水胶条,窗体下梁的斜坡设计便于排水.二、铝合金活动百叶窗的功能特点铝合金活动百叶窗的功能:通风、保温、隔音、隔热、遮阳、采光、通风、隐密、防紫外线、防盗、消防排烟等.1、保温、隔音、隔热: 叶片完全闭合时,能有效地阻隔风雨的侵蚀;亦能隔绝室外的高温,更能有效地降低噪音达30分贝以上.2、通风、遮阳、采光: 叶片表面的折射条可折射太阳光线;调节叶片的开启角度,可满足人们在不同季节对室内采光和通风的要求.叶片开启角度调整至90度时,室内可达最大通风量.3、隐密: 叶片开启角度调整在10～25度时,能有效地防止室外窥视.4、防盗: 特殊的结构设计具防盗窗之功效.5、消防排烟: 配装电控系统后,可与消防联动,达到消防排烟之功能.6、铝合金活动百叶窗与建筑物的完美结合具有很好的装饰效果。
