COB流程及技术分析

COB封装工艺流程参考文档概述：COB（Chip on Board）封装工艺是一种将芯片直接封装到PCB板上的封装技术。

它具有尺寸小、结构简单、散热好等特点，被广泛应用于电子设备、照明等领域。

本文档将详细介绍COB封装工艺的流程，包括前端准备、生产制造、测试和包装等环节。

希望能为相关从业人员提供参考和指导。

一、前端准备1.芯片准备：首先，需要准备好COB封装所需的芯片。

根据产品设计要求，选择合适的尺寸、电性能和工作温度范围的芯片。

同时，还需要进行测试和筛选，以确保芯片质量符合要求。

2.PCB设计：在封装工艺流程中，PCB（Printed Circuit Board）起着支撑芯片和传导电信号的作用。

因此，需要根据芯片尺寸和布线要求，设计一个适合的PCB板。

在设计过程中，需要注意电路的连接性、散热孔的布局和防护电路的设计等因素。

3.接线材料准备：接线材料是连接芯片与PCB之间的关键组成部分。

根据产品要求，选择适合的材料，如导线、连接片等。

同时，还要确保材料的质量和性能。

二、生产制造1.芯片植入：首先，将准备好的芯片插入PCB板上相应位置的孔中。

要根据设计要求和工艺要求，确保芯片插入的深度和角度。

2.焊接：将芯片与PCB板上的导线进行焊接。

可以选择手工焊接或自动焊接方式。

在焊接过程中，需要控制好焊接温度和时间，保证焊接质量。

3.导线连接：在焊接完成后，需要进行导线连接。

将芯片上的金线或铜线连接到PCB板上的导线上。

这需要精细操作和精确的调节。

4.层压：完成芯片与导线的连接后，进行层压。

将PCB板和另一个辅助层进行压合，以确保芯片和导线的稳定性和紧密性。

5.散热处理：三、测试1.电性能测试：完成COB封装后，需要对其进行电性能测试，以验证芯片和封装质量是否符合要求。

测试项目包括供电电压、电流、工作温度等。

2.外观检查：在进行电性能测试之前，还需要对COB封装的外观进行检查。

包括焊接是否牢固、封装是否完整等。

COB封装工艺流程COB（Chip on Board）封装工艺是将芯片直接封装到印制电路板（PCB）上，通过将芯片粘贴焊接到金属基板上，然后进行封装和封装材料填充，最后进行测试和包装。

下面将详细介绍COB封装工艺流程。

1.设计和制造金属基板：首先，根据芯片的需求，设计和制造金属基板。

金属基板通常由铜制成，其上有一层特殊的涂层，以提供与芯片的电气连接。

2.准备芯片：接下来，准备芯片，包括设计和制造芯片的晶圆。

晶圆是从单晶硅材料中切割出来的圆片，上面有许多芯片。

根据芯片的尺寸和功能要求，将芯片切割成可用的单个芯片。

3.粘贴芯片：将芯片粘贴到金属基板上。

这可以通过使用导热胶粘剂来实现。

首先，将导热胶粘剂均匀涂抹在金属基板上，然后将芯片粘贴到胶上。

确保芯片与基板的对其和位置准确。

4.焊接芯片：一旦芯片粘贴到金属基板上，就需要将芯片与基板进行焊接。

这可以通过热压焊接或激光焊接来实现。

焊接将芯片与基板的电气连接，确保信号和功率的传输。

5.封装和封装材料填充：在芯片粘贴和焊接后，将进行封装和封装材料填充。

封装是将芯片包围、保护和固定在一个外壳（封装）中的过程。

填充材料（如环氧树脂）将用于填充封装空间，并提供保护和固化。

6.测试：完成封装和封装材料填充后，需要进行测试以确保芯片的功能和性能。

这包括功能测试、电性能测试、温度测试等。

只有通过测试的芯片才能进入下一步。

7.包装：最后，经过测试的芯片将进行包装。

包装通常采用暗盒、接触型（FC）或无接触型（FO）等形式。

芯片将放置在包装中，并进行外部连接和引脚处理。

这样芯片就可以连接到其他设备或系统中使用了。

通过以上步骤，COB封装工艺能够实现将芯片直接封装到印制电路板上的目标。

这种封装方式具有空间效率高、散热好、电性能优秀等优点，因此在许多电子设备中得到广泛应用。

COB邦定车间基本流程和品质检测在LED照明行业中，COB邦定工艺是常见的LED封装技术之一。

COB（Chip on Board）即芯片直接粘贴于电路板上封装成一颗大型的、高功率的、高亮度的LED芯片。

COB邦定车间则是进行COB芯片的安装、焊接和包装等工序的场所。

在COB邦定车间中，品质检测是非常重要的一项工作，它直接关系到生产出的LED产品的品质和客户的信任。

本文就COB邦定车间基本流程和品质检测进行详细介绍。

COB邦定车间基本流程COB邦定车间包括多个工作环节，具体流程如下：1.引脚弯曲工序：在COB芯片焊线前，需要将基板上的引脚先行弯曲并锡覆盖。

2.芯片粘贴工序：在将COB芯片粘贴至基板时，需注意芯片的位置、定位框的使用和UV胶的涂布等。

3.焊接工序：在COB邦定车间中，使用技术精湛的焊接技术，利用高温和高亮度的能量，焊接芯片与基板之间的导线。

4.贴片工序：在用UV固化胶将COB芯片与基板连接后，需要贴片以增加灯珠的亮度，同时保证压力和均匀的光线输出。

5.打压工序：通过设定合适的压力和温度，让COB芯片与基板之间的连接更加牢固。

6.品质检测工序：在焊接前、焊接时和焊接后三个阶段都需对产品进行检测，包括点亮检测、防水等级检测、电气性能检测、光学性能检测等等。

COB邦定车间品质检测品质检测是COB邦定车间最为重要的一个环节，它可以确保产品的质量，提高客户的信任度，具体检测项目如下：焊接前的品质检测1.引脚检测：对芯片引脚的焊点进行检测。

2.基板检测：检测基板表面、外观和尺寸是否符合要求。

3.UV胶涂布检测：对UV胶的涂布量和均匀程度进行检测。

焊接时的品质检测1.电压、电流检测：对电气参数进行检测。

2.光通量和色温检测：检测内部LED光通量和色温是否符合要求。

焊接后的品质检测1.点亮检测：打开电源，检查所有LED是否亮起，亮度是否均匀。

2.耐热检测：检测产品在高温环境下的性能，包括稳定性和寿命等。

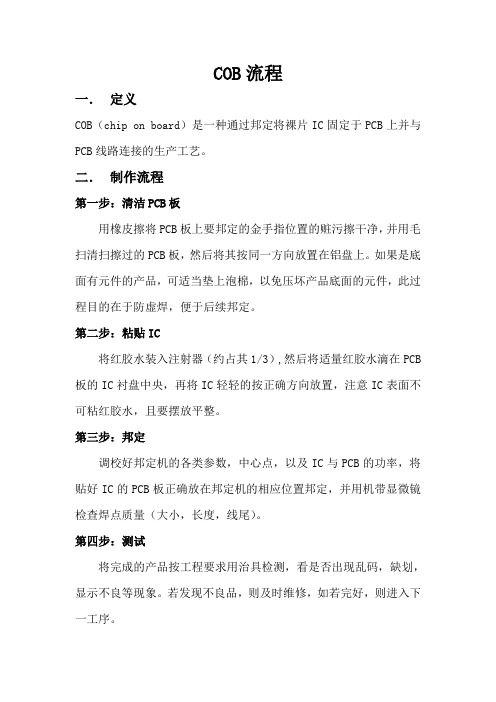

COB流程
一．定义
COB（chip on board）是一种通过邦定将裸片IC固定于PCB上并与PCB线路连接的生产工艺。

二．制作流程
第一步：清洁PCB板
用橡皮擦将PCB板上要邦定的金手指位置的赃污擦干净，并用毛扫清扫擦过的PCB板，然后将其按同一方向放置在铝盘上。

如果是底面有元件的产品，可适当垫上泡棉，以免压坏产品底面的元件，此过程目的在于防虚焊，便于后续邦定。

第二步：粘贴IC
将红胶水装入注射器（约占其1/3）,然后将适量红胶水滴在PCB 板的IC衬盘中央，再将IC轻轻的按正确方向放置，注意IC表面不可粘红胶水，且要摆放平整。

第三步：邦定
调校好邦定机的各类参数，中心点，以及IC与PCB的功率，将贴好IC的PCB板正确放在邦定机的相应位置邦定，并用机带显微镜检查焊点质量（大小，长度，线尾）。

第四步：测试
将完成的产品按工程要求用治具检测，看是否出现乱码，缺划，显示不良等现象。

若发现不良品，则及时维修，如若完好，则进入下一工序。

第五步：封胶烘烤
先将两片以上待封产品放在预热板上预热，以便使后续所滴黑胶更快更均匀的分布于相应位置，然后用机器或手工在IC邦定处封上黑胶，以此来防止IC，铝线以及金手指被氧化。

烘烤时，注意将温度控制在125℃±10℃,烘烤50—70分钟即可，使黑胶固化。

第六步：测试
将封好黑胶的PCB板重新检测，如发现不良，则返回第一道工序重新开始制作。

第七步：喷码
将合格品按客户要求进行喷码。

COB工艺流程及基本要求COB工艺指将裸芯片直接粘贴在印刷电路板上，然后进行引线键合，再用有机胶将芯片和引线包封保护的工艺。

和常规工艺相比，本工艺封装密度高、工序简便。

工艺流程及基本要求清洁PCB---滴粘接胶---芯片粘贴---测试---封黑胶加热固化---测试---入库1．清洁PCB清洗后的PCB板仍有油污或氧化层等不洁部分用皮擦试帮定位或测试针位对擦拭的PCB 板要用毛刷刷干净或用气枪吹净方可流入下一工序。

对于防静电严的产品要用离子吹尘机。

清洁的目的的为了把PCB板邦线焊盘上的灰尘和油污等清除干净以提高邦定的品质。

2．滴粘接胶滴粘接胶的目的是为了防止产品在传递和邦线过程中DIE脱落在COB工序中通常采用针式转移和压力注射法针式转移法：用针从容器里取一小滴粘剂点涂在PCB上，这是一种非常迅速的点胶方法压力注射法：将胶装入注射器内，施加一定的气压将胶挤出来，胶点的大小由注射器喷口口径的大小及加压时间和压力大小决定与与粘度有关。

此工艺一般用在滴粘机或DIE BOND 自动设备上胶滴的尺寸与高度取决于芯片（DIE）的类型，尺寸，与PAD位的距离，重量而定。

尺寸和重量大的芯片胶滴量大一些，也不宜过大以保证足够的粘度为准，同时粘接胶不能污染邦线焊盘。

如要一定说是有什么标准的话，那也只能按不同的产品来定。

硬把什么不能超过芯片的1/3高度不能露胶多少作为标准的话，实没有这个必要。

3．芯片粘贴芯片粘贴也叫DIE BOND（固晶）粘DIE邦DIE 邦IC等各公司叫法不一。

在芯片粘贴中，要求真空吸笔（吸咀）材质硬度要小（也些公司采用棉签粘贴）。

吸咀直径视芯片大小而定，咀尖必须平整以免刮伤DIE表面。

在粘贴时须检查DIE与PCB型号，粘贴方向是否正确，DIE巾到PCB必须做到“平稳正”“平”就是指DIE与PCB平行贴紧无虚位“稳”是批DIE与PCB 在整个流程中不易脱落“正”是指DIE与PCB预留位正贴，不可偏扭。

cob绑定规范及工作流程Cob binding specifications and workflow refer to a set of standardized procedures and guidelines that govern the process of binding cob materials. Cob, also known as earth building, is a natural building technique that utilizes a mixture of soil, water, and sometimes stabilizing agents to create structural walls. The binding process involves securely attaching cob elements together to ensure the stability and durability of the final structure. Cob绑定规范及工作流程是一套标准化的程序和指导方针，它们管理着cob 材料的绑定过程。

Cob，也称为地球建筑，是一种利用土壤、水和有时还有稳定剂混合物来创建结构墙体的自然建筑技术。

绑定过程涉及将cob元素牢固地连接在一起，以确保最终结构的稳定性和耐久性。

The cob binding specifications outline the requirements for the materials used, the mixing ratios, and the techniques employed during the binding process. It is crucial to adhere to these specifications to ensure the quality and safety of the cob structure. The workflow, on the other hand, details the step-by-step process from preparing the soil mixture to applying it on the walls and finishing the surface. It involves tasks such as site preparation, material procurement, mixing and testing, formwork setup, and wall construction.Cob绑定规范概述了所用材料的要求、混合比例以及在绑定过程中使用的技术。

cob半导体封装工艺在当今电子产品日新月异的市场环境下，半导体封装工艺一直是电子产业链中至关重要的一环。

而在众多的封装工艺中，COB（Chip on Board）封装工艺作为一种重要的封装方式，已经被广泛应用于各种电子产品中。

COB封装工艺在半导体封装工艺中具有独特的优势，本文将对COB封装工艺进行深入探讨，分析其原理、特点、工艺流程和应用领域，以期为相关领域的研究和应用提供一定的参考和帮助。

COB封装工艺作为一种关键技术，广泛应用于各种电子产品中。

其主要原理是将芯片芯片直接粘贴在PCB（Printed Circuit Board）基板表面上，并通过导线连接芯片与基板，然后用封装树脂进行封装，形成一个整体封装结构。

相比传统的封装方式，COB封装工艺具有封装效率高、接触电阻小、散热性能好等优势，可以满足当前高性能、微型化和多功能化的电子产品需求。

COB封装工艺的特点主要有以下几点：首先，COB封装工艺可以有效减小封装体积和重量，提高产品的整体集成度。

其次，COB封装工艺可以减少线路长度和传输延迟，提高信号传输速度和稳定性。

再次，COB封装工艺可以提高产品的抗干扰性能和可靠性，减少产品故障率和维修成本。

最后，COB封装工艺可以降低制造成本，提高生产效率，符合当前电子产品大规模生产的需求。

COB封装工艺的工艺流程包括以下几个主要步骤：首先，选取适合的芯片和基板，进行芯片切割和基板设计。

然后，通过粘贴和导线连接将芯片粘贴在基板上，并进行焊接、封装和测试。

最后，进行包装和成品检测，确保产品质量和性能符合要求。

整个工艺流程需要精密的设备和严格的操作规范，以确保产品的稳定性和可靠性。

COB封装工艺在各种电子产品中得到广泛应用，如LED灯珠、智能手机、数字相机、车载导航等。

其中，LED灯珠是COB封装工艺的一个典型应用领域，其封装工艺要求封装体积小、散热性能好、光通量高等。

目前，COB封装LED灯珠已经成为LED照明市场的主流产品，得到了广泛的应用和认可。

led cob工艺流程LED COB工艺流程是将多个LED芯片集成在一个封装体内，形成一个紧凑且高亮度的光源。

COB（Chip-on-Board）是一种将多个LED芯片粘贴到同一个基板上的微电子组装工艺，具有高亮度、高可靠性和高热散性的特点。

下面将详细介绍LED COB工艺流程。

一、制造基板LED COB工艺流程的第一步是制造基板。

基板材料通常使用金属材料，如铝基板或铜基板。

这是因为金属具有良好的热散性，能够有效地将LED芯片产生的热量传导出去。

在制造基板的过程中，需要进行铣削、打磨和抛光等工艺，确保基板平整度和表面粗糙度满足要求。

二、准备LED芯片LED COB工艺需要选用高亮度的LED芯片。

在准备LED芯片的过程中，首先需要进行晶片分选，保证每个芯片的亮度和颜色一致。

然后，需要将芯片进行焊接，将芯片与引线焊接在一起。

这一步需要高精度的焊接设备和技术，确保焊接牢固和效果一致。

三、粘贴LED芯片在制造COB的过程中，需要将LED芯片粘贴在基板上。

首先，在基板的工作区域上涂布导电胶水或导热胶水，然后将芯片粘贴在上面。

在粘贴芯片的过程中，需要确保芯片的位置和角度正确，并且导电胶水或导热胶水均匀涂布，避免产生空隙或气泡导致散热不良。

四、银浆注射银浆注射是COB工艺中的一个重要环节，用于连接LED芯片和基板。

在银浆注射的过程中，首先在LED芯片和基板之间涂布一层导电胶水，然后使用银浆注射机将银浆注射到导电胶水中。

银浆具有良好的导电性能，能够有效地连接LED芯片和基板，提供良好的电气连接和热传导。

五、封装封膜在COB工艺的最后一步是封装封膜。

在封装封膜的过程中，需要使用胶水或其他密封材料，将LED芯片和基板进行封装，保护芯片不受潮湿和灰尘的影响，并增强机械强度和耐用性。

封装封膜还可以调节光的方向，提高光的利用率。

六、测试和质量控制在完成COB工艺后，需要对制作完成的LED COB进行测试和质量控制。

常见的测试项目包括电气参数测试、光通量测试、色温测试和光强均匀性测试等。
