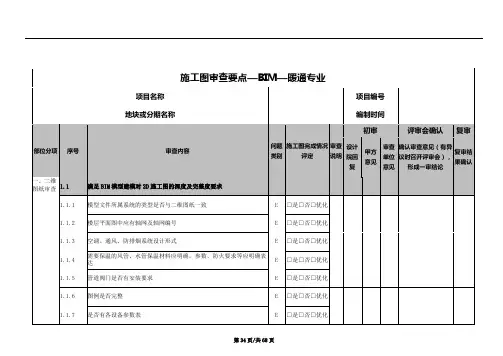

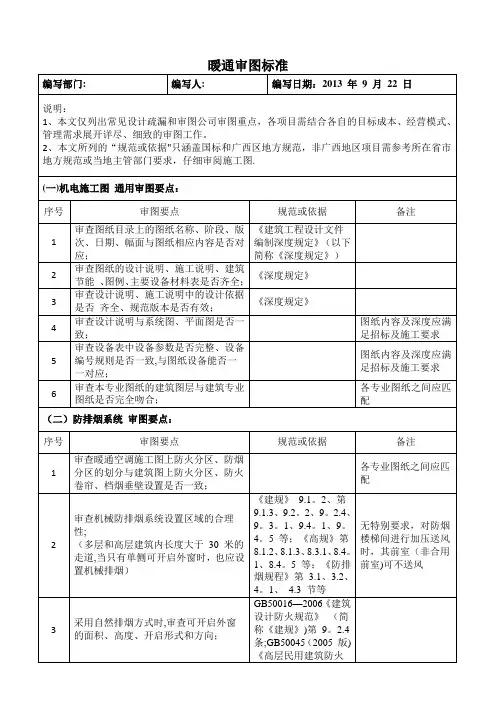

建筑工程施工中机电图纸会审要点（三）：暖通专业一.设计总说明１设计说明中的设计依据、设计参数及采暖、通风空调管路系统布置形式是否合理。
２管道和阀门阀件选用的材质、敷设方式、冲洗试压、保温防腐绝热施工做法是否符合最新规范。
３设备材料选型是否合理，是否满足最新节能规范要求，是否在成本控制方面可以进行技术优化。
4设计说明中的保温材料，厚度及做法能否满足防火及使用要求。
二.总平面图1建筑轮廓、轴线号、轴线尺寸、房间名称、设备位置及编号是否与建筑图符合。
2采暖平面图：立管编号、固定支架、管道坡度、坡向、伸缩器型号、管径、散热器型号、规格、数量；管道管径是否表达齐全。
管道坡度、放空气、泄水是否有问题。
3通风平面图：弯头、检查口、调节阀门、防火阀送、排风口应符合图例，位置尺寸要表示清楚。
标注出风管及风口尺寸，气流方向，系统编号、各种设备、空调小室、设备基础的定位尺寸是否齐全。
4空调平面图：审查设备型号规格、尺寸；风管尺寸（圆风管中心标高、矩形风管底标高）、防火阀、排烟阀的位置是否恰当，数量是否合适。
风口型式、数量、尺寸；消声器型号、尺寸，以及与轴线定位尺寸。
系统编号。
设备检修口、安装口的位置、主要设备、管道的定位尺寸是否齐全、管道尺寸及管径是否齐全。
5各专业管线之间是否存在位置重叠标高交叉的问题。

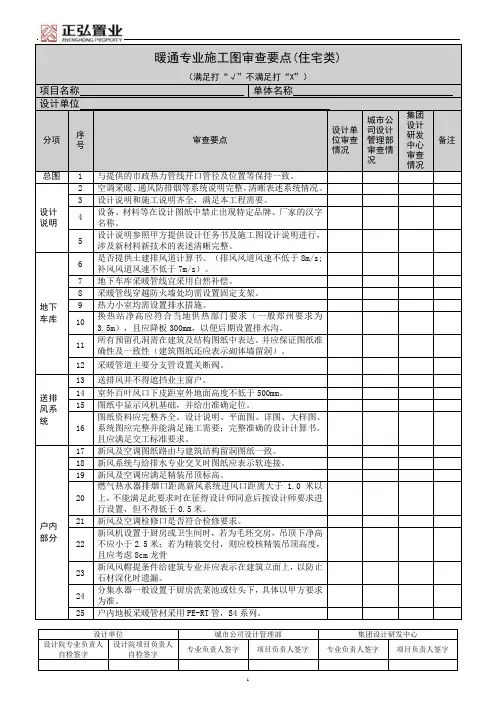

三.采暖图1建筑轮廓、轴线号、轴线尺寸、房间名称是否与建筑图符合。
2审查系统图与平面图管道位置和方向是否一致。
3采暖立管编号固定、支架、管道坡度、坡向、伸缩器位置、管径、散热器型号、规格、数量是否表达清楚、准确；管道末端跑风、泄水是否符合规范要求并便于日常维护。
4阀门、减压器、疏水器、伸缩器、固定支架及干管变径与图例一致。
5户内采暖立管位置是否与门窗开启冲突，散热器位置是否与电气插座冲突。
6地板采暖管道材质是否按照施工图设计任务书要求选用。
7地板采暖分集水器位置、地埋管道布置是否按照施工图设计任务书要求选用。
8公共管井中分户热计量表安装位置是否便于查表、检修。
