暖通专业图纸审核要点
一、建筑给排水及暖通专业与有关方面的关系1、专业设计相互之间的关系(1)给排水暖通设备与电气动力间的匹配是否合理。
(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰.埋地管道或管道沟与电缆沟之间有无矛盾。
(3)连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符。
(4)水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
(5)管道井的内部布置是否合理，进出管路有无矛盾。
2、给排水暖通管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高是否明确。
(5)给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
二、施工图审查要点现将建筑给排水、消防、暖通工程审图的几个大原则和按图纸目录分述的要点介绍如下：1、总说明(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(3) 图纸资料是否齐全.能否满足施工需要。
(4)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(5)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(6)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(7)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
暖通专业施工图审查要点

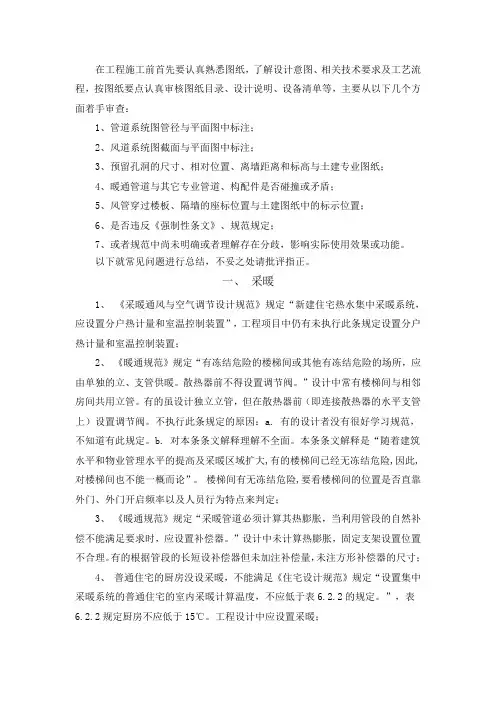

在工程施工前首先要认真熟悉图纸，了解设计意图、相关技术要求及工艺流程，按图纸要点认真审核图纸目录、设计说明、设备清单等，主要从以下几个方面着手审查：1、管道系统图管径与平面图中标注；2、风道系统图截面与平面图中标注；3、预留孔洞的尺寸、相对位置、离墙距离和标高与土建专业图纸；4、暖通管道与其它专业管道、构配件是否碰撞或矛盾；5、风管穿过楼板、隔墙的座标位置与土建图纸中的标示位置；6、是否违反《强制性条文》、规范规定；7、或者规范中尚未明确或者理解存在分歧，影响实际使用效果或功能。
以下就常见问题进行总结，不妥之处请批评指正。
一、采暖1、《采暖通风与空气调节设计规范》规定“新建住宅热水集中采暖系统，应设置分户热计量和室温控制装置”，工程项目中仍有未执行此条规定设置分户热计量和室温控制装置；2、《暖通规范》规定“有冻结危险的楼梯间或其他有冻结危险的场所，应由单独的立、支管供暖。
散热器前不得设置调节阀。
”设计中常有楼梯间与相邻房间共用立管。
有的虽设计独立立管，但在散热器前（即连接散热器的水平支管上）设置调节阀。
不执行此条规定的原因：a. 有的设计者没有很好学习规范，不知道有此规定。
b. 对本条条文解释理解不全面。
本条条文解释是“随着建筑水平和物业管理水平的提高及采暖区域扩大,有的楼梯间已经无冻结危险,因此,对楼梯间也不能一概而论”。
楼梯间有无冻结危险,要看楼梯间的位置是否直靠外门、外门开启频率以及人员行为特点来判定；3、《暖通规范》规定“采暖管道必须计算其热膨胀，当利用管段的自然补偿不能满足要求时，应设置补偿器。
”设计中未计算热膨胀，固定支架设置位置不合理。
有的根据管段的长短设补偿器但未加注补偿量，未注方形补偿器的尺寸；4、普通住宅的厨房没设采暖，不能满足《住宅设计规范》规定“设置集中采暖系统的普通住宅的室内采暖计算温度，不应低于表6.2.2的规定。
”，表6.2.2规定厨房不应低于15℃。
工程设计中应设置采暖；5、《住宅设计规范》规定“采暖系统中，用于总体调节和检修的设施，不应设于套内”。

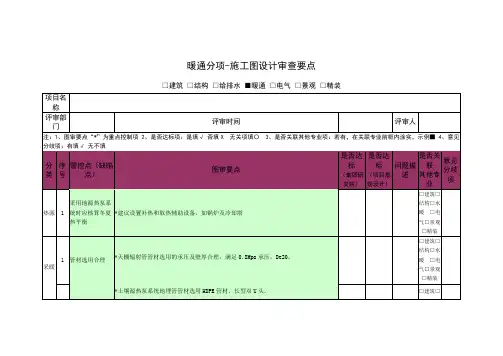

暖通分项-施工图设计审查要点
直燃机房、锅炉房、燃气表间设事故通风及平时通风系统
*振动设备，例如循环水泵应设置弹簧减震器和减震板，冷水机组可用专用复合型减震 器。机房管道采用减振吊架，落地支架。
*水管道不宜设计在主机、水泵等设备正上方，非要在上方穿过，避免阀门在正上方安 装，防止漏水腐蚀设备。
电子除垢仪和除砂器应设保温，防止结露，锈蚀设备。
*换热设备均需保温。当水温≤60℃保温材料采用闭泡柔性橡塑绝热制品（GB8624 难燃 B 级），厚度为 50mm；当水温＞60℃采用离心玻璃棉，厚度为 69mm。
结构□水 暖 □电 气□景观
□精装 □建筑□ 结构□水 暖 □电 气□景观
□精装 □建筑□ 结构□水 暖 □电 气□景观
□精装
□建筑□ 结构□水 暖 □电 气□景观
*锅炉房、热交换站、冷（热）水机组等热源和冷源机房宜尽量靠近负荷中心布置，不 宜靠近声环境要求较高的房间，机房至少离楼座下 8m 以上.结构尽量脱离楼座；当必 须靠近时，机房内墙面及平顶均作吸声处理，并采用隔音门.
*冷却塔安装位置应设置在避开住户附近区域的开敞区域，保障通风效果
机房主要通道的宽度不应小于 1.5m；机组与墙之间的净距不应小于 1.0m，与配电柜的 距离不应小于 1.5m；机组与机组或其他设备之间的净距不应小于 1.2m； 应留出不小 于蒸发器、冷凝器或低温发生器长度的维修距离；机组与其上方管道、烟道或电缆桥 架的净距不应小于 1.0m
□精装 □建筑□ 结构□水 暖 □电 气□景观
□精装
立管长度达到 50 米以上时需要设置波形补偿器，补偿器位置设于立管中部，立管两端 设计固定支架，补偿器两端设置滑动支架 *热力入口阀门不应设置在地沟内，有地下室的应设置在地下室专用小室内，无地下室 6 天棚辐射管平面 的楼座应在楼梯间下部设置小室，也可设置在管井内 *首层地板及下部为不采暖房间的二层户内地板设置地板采暖系统
*振动设备，例如循环水泵应设置弹簧减震器和减震板，冷水机组可用专用复合型减震 器。机房管道采用减振吊架，落地支架。
*水管道不宜设计在主机、水泵等设备正上方，非要在上方穿过，避免阀门在正上方安 装，防止漏水腐蚀设备。
电子除垢仪和除砂器应设保温，防止结露，锈蚀设备。
*换热设备均需保温。当水温≤60℃保温材料采用闭泡柔性橡塑绝热制品（GB8624 难燃 B 级），厚度为 50mm；当水温＞60℃采用离心玻璃棉，厚度为 69mm。
结构□水 暖 □电 气□景观
□精装 □建筑□ 结构□水 暖 □电 气□景观
□精装 □建筑□ 结构□水 暖 □电 气□景观
□精装
□建筑□ 结构□水 暖 □电 气□景观
*锅炉房、热交换站、冷（热）水机组等热源和冷源机房宜尽量靠近负荷中心布置，不 宜靠近声环境要求较高的房间，机房至少离楼座下 8m 以上.结构尽量脱离楼座；当必 须靠近时，机房内墙面及平顶均作吸声处理，并采用隔音门.
*冷却塔安装位置应设置在避开住户附近区域的开敞区域，保障通风效果
机房主要通道的宽度不应小于 1.5m；机组与墙之间的净距不应小于 1.0m，与配电柜的 距离不应小于 1.5m；机组与机组或其他设备之间的净距不应小于 1.2m； 应留出不小 于蒸发器、冷凝器或低温发生器长度的维修距离；机组与其上方管道、烟道或电缆桥 架的净距不应小于 1.0m
□精装 □建筑□ 结构□水 暖 □电 气□景观
□精装
立管长度达到 50 米以上时需要设置波形补偿器，补偿器位置设于立管中部，立管两端 设计固定支架，补偿器两端设置滑动支架 *热力入口阀门不应设置在地沟内，有地下室的应设置在地下室专用小室内，无地下室 6 天棚辐射管平面 的楼座应在楼梯间下部设置小室，也可设置在管井内 *首层地板及下部为不采暖房间的二层户内地板设置地板采暖系统
暖通施工图审图要点
9
其他
1、部分管道集中区域是否有管道标高较低情况。
2、吊装口及设备运输通道是否已预留。
3、人防区域与非人防区域不应有风管、水管穿越。
10
降低设备噪声的措施
1、机房消声设施是否已设置（建筑图纸复核）
2、消声器是否正确设置。
3、减震器设置是否正确。
3、水泵;形式、扬程、流量、设备承压、是否有变频器。
4、冷却塔
形式、流量、电机运行方式、是否有电加热、噪声。
5、换热器
形式、流量、换热量、阻力
6、空调箱：复核不少于20%设备。
功能段、风压、风量、设备承压、是否有变频器、需根据焓湿图复核冷热量、加湿方式（酒店采用蒸汽、办公及商业采用湿膜）、换热效率、需设置杀菌装置。
施工图设计文件审核要点
发布时间：
暖通专业的审查要点
序号
项目
审查内容
1
总原则
1、《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）
2、设计采用的设计标准、规范是否正确，是否为有效版本。
3、与扩初及方案确定内容是否吻合。
2
设计说明
1、冷、热总负荷需有计算书对应。
2、材料：风管原则上应采用镀锌铁皮。
4
水系统图
1、水系统平衡阀门设置是否合理，平衡阀阀门流量是否标注。
2、管道热补偿及固定支架是否已设置。
3、复核不少于10%管段，水管道流速不宜过高。>DN300主管≤2.0m/s,其余管道按照比摩阻不大于300Pa/m。
5
风系统图
1、金属风管尺寸Βιβλιοθήκη 否标示。2、与平面图设备、管道尺寸是否一致。
3、定风量阀风量需标明。
6
水平面图
其他
1、部分管道集中区域是否有管道标高较低情况。
2、吊装口及设备运输通道是否已预留。
3、人防区域与非人防区域不应有风管、水管穿越。
10
降低设备噪声的措施
1、机房消声设施是否已设置（建筑图纸复核）
2、消声器是否正确设置。
3、减震器设置是否正确。
3、水泵;形式、扬程、流量、设备承压、是否有变频器。
4、冷却塔
形式、流量、电机运行方式、是否有电加热、噪声。
5、换热器
形式、流量、换热量、阻力
6、空调箱：复核不少于20%设备。
功能段、风压、风量、设备承压、是否有变频器、需根据焓湿图复核冷热量、加湿方式（酒店采用蒸汽、办公及商业采用湿膜）、换热效率、需设置杀菌装置。
施工图设计文件审核要点
发布时间：
暖通专业的审查要点
序号
项目
审查内容
1
总原则
1、《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）
2、设计采用的设计标准、规范是否正确，是否为有效版本。
3、与扩初及方案确定内容是否吻合。
2
设计说明
1、冷、热总负荷需有计算书对应。
2、材料：风管原则上应采用镀锌铁皮。
4
水系统图
1、水系统平衡阀门设置是否合理，平衡阀阀门流量是否标注。
2、管道热补偿及固定支架是否已设置。
3、复核不少于10%管段，水管道流速不宜过高。>DN300主管≤2.0m/s,其余管道按照比摩阻不大于300Pa/m。
5
风系统图
1、金属风管尺寸Βιβλιοθήκη 否标示。2、与平面图设备、管道尺寸是否一致。
3、定风量阀风量需标明。
6
水平面图
暖通专业施工图设计审核要点yu
暖通专业施工图设计审核要点暖通专业施工图设计审核要点（一）——建筑方案深化阶段1.1地下车库部分1.1.1换热站位于负荷中心位置、房间净高度不小于3米。
1.1.2整体热力系统区域划分均衡。
1.1.3换热站设置满足整个项目的使用要求。
1.1.4制冷站位于负荷中心位置、房间净高度不小于3米。
1.2主楼各层平面图1.2.1暖井布局紧凑并满足抄表、维修间距。
1.2.2风口直接布置在风井上，竖井风速不小于10m/s。
1.2.3空调冷媒管长度≤7m。
1.2.4有餐饮时已预留排油烟井。
1.2.5主楼内走道长度满足自然排烟要求。
1.2.6楼梯间和前室的开窗面积满足自然排烟要求。
暖通专业施工图设计审核要点（二）——建筑条件图阶段2.1地下车库2.1.1防火分区≤4000m²。
2.1.2防烟分区≤2000m²。
2.1.3换热站、制冷站位于负荷中心位置、房间净高度不小于3米。
2.1.4换热站、制冷站满足整个项目的使用要求。
2.2主楼各层平面图2.2.1暖井布局紧凑并满足抄表、维修间距。
2.2.2地下室风井出地面处充分利用半高空间（如楼梯平台、空调板下方），平面位置隐蔽。
2.2.3风口直接布置在风井上，竖井风速不小于10m/s。
2.2.4有餐饮时已预留排油烟井。
2.2.5空调冷媒管长度≤7m。
暖通专业施工图设计审核要点（三）——户型综合图阶段3.1暖通3.1.1散热器布置和开关、插座位置不冲突。
3.1.2卫生间散热器（包括位于座便器上方时）位置合理，支管尽可能不穿防水层。
3.1.3户内散热器位置对流效果好、符合房间布局要求。
3.1.4飘窗窗台下不放置散热器。
3.1.5空调室内机位置气流组织好。
3.1.6空调主机位平面尺寸不小于1000X500，高度不小于800（2P）。
3.1.7空调预留洞大小Ф75、壁挂机H+2.2米、柜机H+0.15米。
空调冷凝水有组织排放。
3.1.8空调冷凝水有组织排放。
3.1.9空调插座位置靠近空调。
暖通专业图纸审查要点
10
不具备自然排烟条件的地下防烟楼梯间
是否设置机械加压送风系统
11
电梯机房通风、排风、进风口
是否只有排风而无进风措施，排风口有无防雨措施
12
出屋面风管、水管
有无具体防雨防渗措施及大样
13
各种设备机房，如：地体机房、制冷机房、空调机房、冷却塔等
是否都有机房详图
序号
重点需要审查的内容
常见问题
备注
14
设备房的设备位置及设备布置
是否合理，是否方便使用及维护，如：风井进出风口有无控制尺寸及标高；风管及水管的布管形式是否合理；相关预留预埋有否交待，有无安装控制标高、有无减震降噪措施等
是否设置防火阀
5
高层建筑采用的难燃材料作保温层时
其外表面是否采用不燃材料做保护层
6
在风机直通大气的进出口位置
是否设置防护网
7
采用气体灭火的房间（如配电室、电器总控制室等）
是否设置、采用快速密闭及灭火后排除废气的措施
8
车量较少时节能运行情况
9
变电所等重要房间
是否设置机械通风

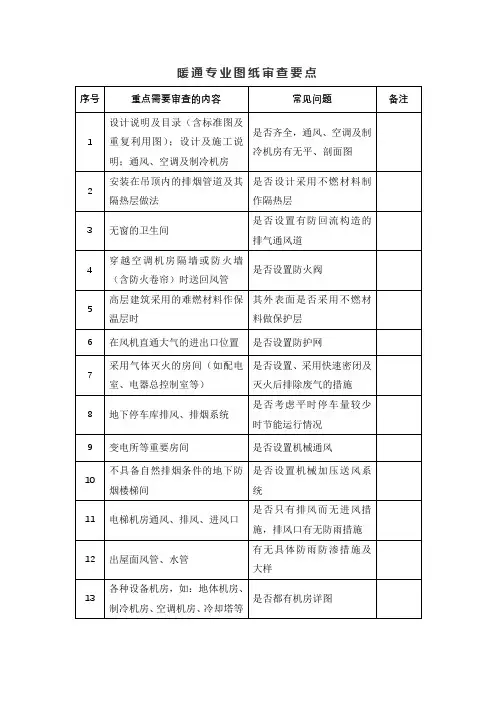

暖通专业图纸审查要点
序号
重点需要审查的内容
常见问题
备注
1
设计说明及目录（含标准图及重复利用图）；设计及施工说明；通风、空调及制冷机房
是否齐全，通风、空调及制冷机房有无平、剖面图
2
安装在吊顶内的排烟管道及其隔热层做法
是否设计采用不燃材料制作隔热层
3
无窗的卫生间
是否设置有防回流构造的排气通风道
4
穿越空调机房隔墙或防火墙（含防火卷帘）时送回风管
不具备自然排烟条件的地下防烟楼梯间
是否设置机械加压送风系统
11
电梯机房通风、排风、进风口
是否只有排风而无进风措施，排风口有无防雨措施
12
出屋面风管、水管
有无具体防雨防渗措施及大样
13
各种设备机房，如：地体机房、制冷机房、空调机房、冷却塔等
是否都有机房详图
序号
重点需要审查的内容
常见问题
备注
14
设备房的设备位置及设备布置
是否合理，是否方便使用及维护，如：风井进出风口有无控制尺寸及标高；风管及水管的布管形式是否合理；相关预留预埋有否交待，有无安装控制标高、有无减震降噪措施等
是否设置防火阀
5
高层建筑采用的难燃材料作保温层时
其外表面是否采用不燃材料做保护层
6
在风机直通大气的进出口位置
是否设置防护网
7
采用气体灭火的房间（如配电室、电器总控制室等）
是否设置、采用快速密闭及灭火后排除废气的措施
8
车量较少时节能运行情况
9
变电所等重要房间
是否设置机械通风
暖通专业图纸审查要点
序号
重点需要审查的内容
常见问题
备注
1
设计说明及目录（含标准图及重复利用图）；设计及施工说明；通风、空调及制冷机房
是否齐全，通风、空调及制冷机房有无平、剖面图
2
安装在吊顶内的排烟管道及其隔热层做法
是否设计采用不燃材料制作隔热层
3
无窗的卫生间
是否设置有防回流构造的排气通风道
4
穿越空调机房隔墙或防火墙（含防火卷帘）时送回风管
暖通审图要点XX区域施工图审图要点表(暖通)
17
10.凝结水管的走向及坡度有无注明、是否妥善接至水专 业排水点。
C 错漏碰缺
18
11.膨胀水箱、冷却塔，补水管、放空阀、排污等齐全。 C 错漏碰缺
19
12.设备表应明确主机设备、末端设备、水泵及阀门的详 细选型参数（含工作压力等级要求>。
C 错漏碰缺
20
13.说明中应明确水系统工作压力及试验压力。
关注
重点
关注 关注 关注 关注 关注 重点 重点 重点 重点 关注 关注 关注 关注 关注 关注 重点
重点
关注 重点 关注 重点 关注 关注 关注 关注
关注 关注 关注
关注 关注
部门：
设计分院：
评审时间： 是否满足
（打√或X）
问题描述
附表7
项目名称： 专 业： 会议地点：
编号 65
分项 通用
66
67 68
7.消防风机及风管设计布置不得穿越商业门面（为商铺自 身服务的除外），别墅类地库排烟管道走公区，排烟支管 不得影响业主的二次改造。
8.排风口均应配置调节阀，送、排风主管配置管道式消音 器，（个别情况为便于接管采用消声静压箱）
C 错漏碰缺 C 错漏碰缺 E 施工可行
9.风机吊装须写明减振要求，采用减振吊架。落地安装采 用减震支座。
B 执行规范
1.说明中应明确通风、防排烟、排油烟系统材质。
C 错漏碰缺
2.通风与防排烟系统图面表达应完整、无错漏，通风与防 排烟系统图面各个子项系统编号规则应统一。
3.应明确多叶排烟口/多叶送风口是否设有手动就地和电 信号开启装置，应明确手动执行机构安装位置（下置应特 别注明）、内走道排烟一般机构下置。
E 施工可行
暖通专业图纸设计审查要点
暖通专业图纸设计审查要点在建筑工程中，暖通专业图纸的设计质量直接关系到建筑物的舒适度、能源效率和运行成本。
因此，对暖通专业图纸进行严格的设计审查至关重要。
以下是一些在审查暖通专业图纸时需要重点关注的要点。
一、设计说明1、工程概况审查设计说明中对工程的概述是否准确、完整，包括建筑物的用途、面积、层数、高度等基本信息。
2、设计依据检查设计依据是否齐全、有效，包括相关的规范、标准、图集以及建设单位的要求等。
3、室内外设计参数确认室内外的温度、湿度、风速等设计参数是否符合当地的气候条件和建筑物的使用要求。
4、空调系统明确空调系统的类型（如集中式、分散式、半集中式等）、冷热源形式（如冷水机组、热泵、锅炉等）、送风方式（如侧送、顶送、下送等）以及控制方式等是否合理。
5、通风系统审查通风系统的设置目的（如排除有害气体、保证人员新风需求等）、通风量计算依据和通风方式（如机械通风、自然通风）是否恰当。
6、防排烟系统检查防排烟系统的设计是否符合防火规范的要求，包括排烟量、防烟分区划分、排烟口和送风口的设置位置及风速等。
二、设备材料表1、设备选型核对空调主机、风机、水泵等设备的型号、规格、性能参数是否满足设计要求，是否与系统计算匹配。
2、材料规格确认管材、阀门、保温材料等的材质、规格、型号是否正确，是否符合工程的使用条件和质量要求。
三、平面图1、空调系统布置查看空调室内外机的位置是否合理，是否便于安装、维修和操作，冷媒管和冷凝水管的走向是否顺畅，长度是否在合理范围内。
2、通风系统布置检查通风设备（如风机、通风管道）的位置和布置是否符合气流组织的要求，是否与其他专业的设备和管道发生冲突。
3、防排烟系统布置审查防烟楼梯间、前室、合用前室等部位的正压送风口和排烟口的位置、尺寸是否符合规范要求，排烟风道的布置是否合理。
4、管道综合布置留意暖通管道与其他专业（如给排水、电气）管道的交叉情况，是否存在碰撞或间距不足的问题，管道的标高是否满足建筑净高的要求。
暖通专业施工图交底会审要点
暖通专业施工图交底会审要点
分项
审查要点
备注
是否符合送审要求
1.有图例、说明
2.有审核意见并通过
3.有各层暖通施工设计平面图
是否符合内审要求
1.户内空调形式（分体空调、小型中央空调）
2.大堂设置小型中央空调
3.设置采暖
是否符合设计
3)加压送风口位置、尺寸、标高
7)冷媒管立管位置
8)冷凝水管立管位置
9)冷凝水管立管管径
3.分体空调
1)室外机位大小
2)室内机位置
4.
采暖系统
1)壁挂炉位置
2)集分水器位置
3)采暖热水立管位置
4)地热盘管布置及走向
5)水暖管井大样
5.
燃气
1）燃气立管位置
2）燃气表的设置
3）校核燃气表与电气设备及燃气灶水平距离不应小于300mm
4）校核燃气热水器或壁挂炉与电气设备、排水立管水平距离不应小于300mm
4)加压送风井面积
5)排烟风机位置
6)排烟风机参数
7)排烟口位置、尺寸、标高
8)排烟井面积
2.
小型中央空调系统
1)室外机位置
2)衣帽间、厨房、工人房是否设置空调
3)室内机位置及标高
4)冷媒管及冷凝水管走向
5)冷媒管穿梁、板、墙及剪力墙处预留套管大小、标高、定位
6)冷凝水管穿梁、板、墙及剪力墙处预留套管大小、标高、定位
其他问题
分项
审查要点
备注
是否符合送审要求
1.有图例、说明
2.有审核意见并通过
3.有各层暖通施工设计平面图
是否符合内审要求
1.户内空调形式（分体空调、小型中央空调）
2.大堂设置小型中央空调
3.设置采暖
是否符合设计
3)加压送风口位置、尺寸、标高
7)冷媒管立管位置
8)冷凝水管立管位置
9)冷凝水管立管管径
3.分体空调
1)室外机位大小
2)室内机位置
4.
采暖系统
1)壁挂炉位置
2)集分水器位置
3)采暖热水立管位置
4)地热盘管布置及走向
5)水暖管井大样
5.
燃气
1）燃气立管位置
2）燃气表的设置
3）校核燃气表与电气设备及燃气灶水平距离不应小于300mm
4）校核燃气热水器或壁挂炉与电气设备、排水立管水平距离不应小于300mm
4)加压送风井面积
5)排烟风机位置
6)排烟风机参数
7)排烟口位置、尺寸、标高
8)排烟井面积
2.
小型中央空调系统
1)室外机位置
2)衣帽间、厨房、工人房是否设置空调
3)室内机位置及标高
4)冷媒管及冷凝水管走向
5)冷媒管穿梁、板、墙及剪力墙处预留套管大小、标高、定位
6)冷凝水管穿梁、板、墙及剪力墙处预留套管大小、标高、定位
其他问题

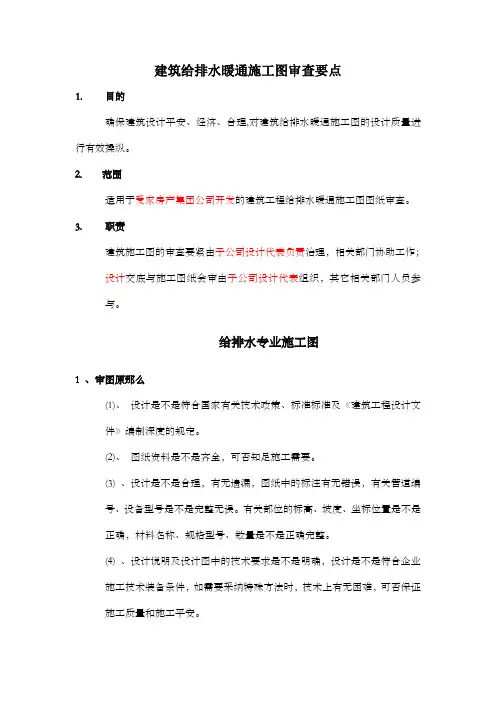

给排水暖通施工图审查要点
建筑给排水暖通施工图审查要点1.目的确保建筑设计平安、经济、合理,对建筑给排水暖通施工图的设计质量进行有效操纵。
2. 范围适用于爱家房产集团公司开发的建筑工程给排水暖通施工图图纸审查。
3.职责建筑施工图的审查要紧由子公司设计代表负责治理，相关部门协助工作；设计交底与施工图纸会审由子公司设计代表组织，其它相关部门人员参与。
给排水专业施工图1 、审图原那么(1)、设计是不是符合国家有关技术政策、标准标准及《建筑工程设计文件》编制深度的规定。
(2)、图纸资料是不是齐全，可否知足施工需要。
(3) 、设计是不是合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是不是完整无误。
有关部位的标高、坡度、坐标位置是不是正确，材料名称、规格型号、数量是不是正确完整。
(4) 、设计说明及设计图中的技术要求是不是明确，设计是不是符合企业施工技术装备条件，如需要采纳特殊方法时，技术上有无困难，可否保证施工质量和施工平安。
(5)、设计用意、工程特点、设备设施及其工艺流程的操纵，工艺要求是不是明确。
各部份设计是不是明确.是不是符合工艺流程和施工工艺要求。
(6)、管道安装位置是不是利用方便和美观。
(7)、管道、组件及设备的材质、技术特性和参数，如工作压力、流量、温度等是不是清楚。
(8)、对固定、防振、保温、防腐、隔热部位及采纳的方式、材料、施工技术要求及漆色规定是不是明确。
(9)、需要采纳特殊施工方式、施工手腕、施工机具的部位要求和作法是不是明确。
(10)、有无特殊材料要求，其规格、品种、数量可否知足要求，有无材料代用的可能性。
2、审图要点总说明(1)、设计说明：包括设计依据、设计范围，给排水、消防、暖通各个系统扼要的表达，包括管材、连接方式、阀门及阀件、管道敷设、管道试压、防腐油漆、保温、图例、标高、设备等内容。
(2)、要紧设备：材料表中的水泵、水处置设备、压力容器、水箱、污水处置装置、水加热设备、冷却塔、消防设备及器具、卫生器具等的参数型号是不是符合相关标准，数量是不是遗漏，并须与平面图查对相符。
暖通专业施工图设计审核要点
总则
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
暖通专业施工图设计审核要点（二）—建筑条件阶段
工程名称 分项 □ 地下车库 □ □ □ 防火分区≤4000㎡ 防火分区≤2000㎡ 换热站、制冷站位于负荷中心位置、房间净高度不小于3米。 换热站、制冷站设置满足整个项目的使用要求。 关键审核项 审核人 审核时 间 审核意见
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
□ 地下室风井出地面处充分利用半高空间（如楼梯平台、空调板下 方），平面位置隐蔽 □ □ □ □ 其它： 风口直接布置在风井上，竖井风速不小于10m/s。 空调冷媒管长度≤7m。 有餐饮时已预留排油烟井。 空调冷媒管长度≤7m。
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
暖通专业施工图设计审核要点（三）—户型综合图阶段
□ □ □ 会所空调 □ □
冷却塔的选型冷量匹配。 制冷机房内有排水设施。 会所设置独立空调系统。 会所空调主机采用风冷模块或VRV系统。 会所通风采用自然通风或全热交换器。
□ 风口调节、检查口、测量孔、风帽及各种异形部件与平面位置是否 通风空调 相符合，与图例是否一致。 管道系统 □ 审查风管管径、标高、坡度、坡向、送、排风口的风量、风帽的型 图 号及设备编号与平、剖面图是否一致。 □ □ □ □ □ □ □ 住宅、商 □ 业通风、 □ 防排烟部 □ 分 □ 面积、高度与建筑一致 一个防烟分区不大于2000㎡。 防烟系统和通风系统合用。 风道内风速满足规范要求。 混凝土风道内风速不得大于15m/s。 金属风道内风速不得大于20m/s。 送风口风速不得大于7m/s之间。 排烟风口风速不得大于10m/s之间。 防火分区、防烟分区与建筑专业一致。 通风、排风井位置比较隐蔽 屋顶风机位置合理，风机口有防雨措施
暖通专业施工图设计校对审核要点
暖通专业施工图设计校对审核要点根据日常工作中校对审核民用建筑暖通施工图以及施工图审查公司在审图过程中所发现的一些常见问题总结出民用建筑暖通施工图设计校对审核的要点提纲。
标签：自校校对审核要点提纲为了提高设计质量，增加设计深度，保证校对审核的完整性和准确性。
根据日常工作中校对审核民用建筑暖通施工图以及施工图审查公司在审图过程中所发现的一些常见问题总结出民用建筑暖通施工图设计校对审核的要点提纲。
节能专项说明是否齐全，是否符合节能设计“规范“、“标准“的要求。
详图绘制是否正确并与本工程相符。
设计说明是否能满足本工程的要求，有无与“规范”中强制性条文相互不一致的说法；说明内容有无遗漏，与设计图纸有没有冲突、矛盾的地方。
1.平面图暖通设计平面图需要具备全面性，其中应当详细、清晰地标记各项数据和指标，平面图、剖面图、系统图、详图之间是否相互一致；有无错、漏、碰、缺；一层平面图是否标注指北针（一层平面分图打印的应在每张一层平面上画出）；消防设计是否符合相关防火规范要求和有关部门的规定；计算结果有无错误；图纸上标注的管径、设备选择的型号、规格、尺寸是否与计算结果相符。
弯头、阀门零部件、排风管道的设计应当标清比例和规格。
系统编号、各种设备、设备基础的定位尺寸。
设备选择的型号、规格、尺寸是否与计算结果相符，是否经济合理；风管尺寸标高，阀门部件的安放设计应当合理科学，包括排风口的规格、数目和种类；消声器的规格、数目和种类；设备维修和检测的设计；暖通设施及其附属管道的规格、数目和种类；校核设备、部件编号与设备材料明细表是否一致；设备布置是否有检修空间。
采暖、空调水管平面图下列内容是否表达齐全、正确：采暖设备、阀门、部件按图例表示；管道的坡面斜度和方向、管道的编号、管道的支架固定方式、管道补偿器和散热器的规格、数目和种类（地热盘管间距、长度）等等；管道管径。
管道坡度、放空气、泄水是否有问题；管井放大图排管尺寸是否经济合理且满足施工维修要求。
暖通专业施工图设计审查要点整理
暖通专业审查要点本章包含内容如下：5.1《建筑节能与可再生能源利用通用规范》GB55015 5.2《民用建筑通用规范》GB550315.3《既有建筑维护与改造通用规范》GB550225.4《建筑与市政工程抗震通用规范》GB550025.5《供热工程项目规范》GB550105.6《建筑环境通用规范》GB550165.7《市容环卫工程项目规范》GB550135.8《燃气工程项目规范》GB550095.9《建筑电气与智能化通用规范》GB55024序号项目审查内容5.1建筑节能与可再生能源利用《建筑节能与可再生能源利用通用规范》GB55015简称《节能通》5.1.1适用范围1．审查工程是否在规范规定的适用范围内：1）新建、扩建和改建的民用建筑及工业建筑；2）不适用于没有设置供暖、空调系统的工业建筑；3）使用期限2年以下的临时建筑不做强制要求，可参照执行；2．审查设计说明中是否明确了建筑节能措施及可再生能源利用系统运营管理技术的要求。
（《节能通》第2.0.5条）5.1.2设计标准1．审查项目遵循的规范、标准及相关法规文件是否齐全、准确；（《节能通》第1.0.2条）2．审查设计说明及冷、热负荷计算书中所采用的室外空气设计计算参数、室内空气设计参数是否与《民用建筑供暖通风与空气调节设计规范》GB50736-2012的相符。
3．复核围护结构热工参数是否与建筑专业节能计算书一致。
5.1.3负荷计算与水力计算1．审查冷、热负荷计算书。
（《节能通》第3.2.1条）2．审查水力计算书。
（《节能通》第3.2.20条）5.1.4热源1．审查采用电直接加热设备的居住建筑的用电条件是否符合《节能通》第3.2.2条的要求。
2．审查采用电直接加热设备的公共建筑的用电条件是否符合《节能通》第3.2.3条的要求。
3．审查采用电直接加热设备作为空气加湿器的用电条件是否符合《节能通》第3.2.4条的要求。
4．审查锅炉选型：1）锅炉用燃料是否与当地长期供应的燃料种类相适应。
房建项目暖通专业施工图内审要点
22
11. 设备吊装孔、泄爆口应示出；通风与排烟竖井进出口百叶应有交代，且 应考虑对住户影响，不应有漏项
23
12. 剖切位置与剖面图及平面图应完全对应，尺寸标注齐全；设备基础做法 应明确
24
13.系统高点顶部应设放气阀，低点设置放水点，考虑系统方便检修维修减少 对检修维修的影响
25
14.列出主要设备名称、规格、详细技术数据、单位和数量，用电条件应明 确，审核能否满足订货，安装要求
13
2. 设备布置应考虑设备安装及日常维护维修要求
14
3．分集水器布置应尽量避免管线交叉；分集水器位置的合理性（使用，维 修，管路敷设实施性）.
15
4．分集水器安装及埋地管线详图作法，相应地采暖设计施工说明技术安装要 求，地暖管应考虑水力均衡，不得过长和过短
16
5.设计施工图上应明确标明设计空调面积、空调负荷及新风量参数指标。对 设置在负层的商场应充分考虑到在过度季节机组新风及通风换气效果。
是否
是否 是否 是否
5
4.采暖热负荷、耗热量指标、审核设计负荷计算，并提供采暖炉参数。
是否
5.空调冷、热负荷、冷热量指标；空调系统冷源及参数；空调系统热源及热
6
媒参数；空调风、水系统简述，系统分区，气流组织说明。设备选型应论
证，不宜偏大,自动控制要求需明确
说明
7
6.公共区域系统设计与计量方式；监测与控制简述；空调系统防火及节能技 术措施；设备选择；系统的使用操作要点
一标高的垂直空调板，应标明在上一层空调板上，在原理地漏侧靠墙处，加
一个Φ100PVC空调洞套管，以安装室内外空调机连接管。
是否
是否 是否 是否 是否 是否 是否 是否 是否 是否 是否 是否 是否
工程审图要点(暖通施工图)
防烟系统和补风系统的室外进风口宜布置在室外排烟口的下方， 且高差不宜小于6.0m；当水平布置时，水平距离不宜小于20m。
暖通
暖通
住宅厨房设成品烟道（机制烟道）加止回阀；独立的临街餐饮商铺尽量分铺独立设置。当临街 商铺与住宅裙房合建时，应按《住宅设计规范》条文要求，避开对住宅用户影响的区域，设置 餐饮商铺。餐饮商铺此时没有条件独立设置排烟道时，应预留排烟口，由排烟风管集中收集油 烟排入排烟道，此时的排油烟烟道可采用不锈钢或其他满足排放和维护要求的材料作烟道。集 中收集油烟的烟道水平长度不宜大于30米。油烟应高空排放并不应影响住宅业主生活。
工程审图要点（暖通施工图）分类 分项源自审图要点是否满足要求
室内外设计参数、冷源、热源参数是否齐全，是否与任务书一致。
设计依据所引用规范、图集等是否为最新版本。
制冷、空调、采暖、通风、防排烟等系统对自动控制的要求是否阐述清楚，满足使用功能及与 电气专业一致。
图例是否完整及明确，并与图纸中一致（尤其注意各类阀门、风阀、管道高低区系统编号）。 管道材质、阀门、风道、保温做法、防腐做法、管道连接方式等是否明确完整并与设计任务书 一致。 穿越防火分区的防排烟及空调、通风管道应采用厚度2毫米以上焊接钢板焊接连接。
散热器的固定原件安装位置不应采用空心砌块等轻质墙体，应保证暖气片的固定牢固。
寒冷及严寒地区屋顶水箱间应采取防冻措施，建议设置采暖设备。
集中采暖系统的换热站或锅炉房位置应尽量设置在采暖负荷区域中心。
采用散热器的采暖系统，其采暖系统的水处理措施应根据暖气片的材质合理确定。
采暖系统循环水泵应采用变频水泵。
设备表中的设备编号与系统图、平面图应一致。
排烟口应标注排烟量，与防烟分区面积相对应。
穿过防火分区位置（包括管井、机房）设置280度带返回信号防火阀，排烟风机入口设置280度 防火阀，熔断关闭时联动停止风机运转。
暖通
暖通
住宅厨房设成品烟道（机制烟道）加止回阀；独立的临街餐饮商铺尽量分铺独立设置。当临街 商铺与住宅裙房合建时，应按《住宅设计规范》条文要求，避开对住宅用户影响的区域，设置 餐饮商铺。餐饮商铺此时没有条件独立设置排烟道时，应预留排烟口，由排烟风管集中收集油 烟排入排烟道，此时的排油烟烟道可采用不锈钢或其他满足排放和维护要求的材料作烟道。集 中收集油烟的烟道水平长度不宜大于30米。油烟应高空排放并不应影响住宅业主生活。
工程审图要点（暖通施工图）分类 分项源自审图要点是否满足要求
室内外设计参数、冷源、热源参数是否齐全，是否与任务书一致。
设计依据所引用规范、图集等是否为最新版本。
制冷、空调、采暖、通风、防排烟等系统对自动控制的要求是否阐述清楚，满足使用功能及与 电气专业一致。
图例是否完整及明确，并与图纸中一致（尤其注意各类阀门、风阀、管道高低区系统编号）。 管道材质、阀门、风道、保温做法、防腐做法、管道连接方式等是否明确完整并与设计任务书 一致。 穿越防火分区的防排烟及空调、通风管道应采用厚度2毫米以上焊接钢板焊接连接。
散热器的固定原件安装位置不应采用空心砌块等轻质墙体，应保证暖气片的固定牢固。
寒冷及严寒地区屋顶水箱间应采取防冻措施，建议设置采暖设备。
集中采暖系统的换热站或锅炉房位置应尽量设置在采暖负荷区域中心。
采用散热器的采暖系统，其采暖系统的水处理措施应根据暖气片的材质合理确定。
采暖系统循环水泵应采用变频水泵。
设备表中的设备编号与系统图、平面图应一致。
排烟口应标注排烟量，与防烟分区面积相对应。
穿过防火分区位置（包括管井、机房）设置280度带返回信号防火阀，排烟风机入口设置280度 防火阀，熔断关闭时联动停止风机运转。
施工图设计审查要点暖通部分
《甘肃省民用建筑施工图设计审查要点》暖通专业部分（2015年1月14日稿）5 采暖通风与空气调节5.1 一般规定5。
1。
1 设计室外气象参数的基础资料应正确可靠，采用《民用建筑供暖通风与空气调节设计规范》GB50736附录A的数据，规范中未列出地区的气象参数应参照气候相近地区参数，或按上述规范附录B规定的方法计算确定。
5。
1.2 设计所采用的室内设计标准及参数应符合《民用建筑采暖通风与空气调节设计规范》GB50736及相关规范和使用要求。
5。
1。
3 施工图设计说明应符合《建筑工程设计文件编制深度规定》(2008年版）对设计说明编制的要求;同时民用建筑施工图审查应遵循住房城乡建设部颁布的《建筑工程施工图设计文件技术审查要点》（建质【2013】87号)要求。
5。
1。
4 设计说明中应说明工程总体概况、设计范围，设计依据应列出设计依据的主要设计标准、规范，其名称应正确,并为有效版本。
5。
2 采暖设计5.2.1 计算书采暖工程设计应按照《建筑工程设计文件编制深度规定》（2008年版)的要求，编制设计计算书；当采用计算机计算时,计算书应注明计算软件的名称、版本号，并附上相应的计算简图和输入数据。
采暖工程设计计算应包括以下内容：1 建筑围护结构耗热量计算；2 采暖系统的水力计算;3 管道热膨胀计算。
5.2。
2 设计说明1 应说明工程设计室内外设计参数、总热负荷（存在采暖热负荷之外的其它分项热负荷如生活热负荷等，则应分别说明各分项热负荷）、热源状况及热媒参数;2 采暖系统的设计说明按本要点5。
2.3的规定说明；3 应有节能设计、消防设计专项说明，具有绿色建筑设计要求的项目，尚应有绿色设计专项内容；4 对施工特殊要求及一般要求;5 应有主要设备材料表.5.2。
3 采暖系统1 采暖系统的设计应符合供热计量、分室温控的节能设计要求:1）新建和改扩建的居住建筑、公共建筑的室内散热器采暖系统，应安装散热器恒温控制阀或其它自动温度控制阀进行室温调控.2）新建住宅热水集中采暖系统,应设置分户热计量和室温控制装置。
施工图审查要点(暖通空调)
2.1.1
2.1.2 2.2 2.2.1 2.2.2 2.2.3 2.2.4 2.2.5 2.3 2.3.1 2.3.2
2.3.3
2.3.4 2.3.5
□是□否 □优化 □是□否 是否选用限制和禁止的设备和管材 □优化
2.3.6 2.3.7
2.3.8 2.3.9
采暖系统户内管材采用PB、PE 或 PEX 管 特别注意厨房、卫生间等个别房间 的末端采暖形式，如卫浴型散热器 、厨房散热器设置位置等 注意端头、顶层等房间应与标准层 存在负荷计算差异，空调、散热器 配置应有变化 库房等房间是否设有值班采暖 豪宅地板采暖设智能分室温度控制 系统，主要房间设置温控器，方便 室温调控。地板采暖选用性能稳定 、质量可靠的分集水器 不同朝向、外围护结构面积不同的 房间的地暖管间距不宜相同，应根 据房间负荷调整 地暖分集水器的安装位置应不影响 户内使用功能，尽量设在厨房或卫 生间 地暖分集水器的数量应能够负担户 内所有地暖区域的的地暖环路，并 且每组分集水器所负担的环路数量 不超过8 组 应明确散热器材质为钢制或铝制
通风室内空调风管应采用镀锌钢板制作风管保温材料应采用难燃级橡加压送风口位置是否合理楼梯间应采用自垂百叶风口前室应采用电控风口超过32层的建筑应分段设置加压送风系统排烟口距离防烟分区最远点不超过30气体灭火区域所有通风管道上应设电动阀在灭火时关闭应设灭火后排风系统不具备自然排烟条件的防烟楼梯间合用前室应设加压送风系统当建筑高度超过100m的居住建筑其防烟楼梯间及前室消防电梯前室合用前室的防烟系统应采用机械加压送风方式建筑高度超过50m的公共建筑soho办公等中的防烟楼梯间及其前室消防电梯前室合用前室的防烟系统应采用机械加压送风方式层数超过32层的高层建筑其加压送风系统和送风量应分段设计如剪刀楼梯间合用一个风道其风量应按二个梯间风量计算送风口应分别设置地上和地下部分在同一位置的楼梯间需要设机械加压送风系统时加压送风系统宜分别设置地上和地下部分在同一位置的楼梯间合用一个加压风道时风量应叠加且均应满足地上地下加压送风系统的要求无直接自然通风且长度超过20m的内走道或虽有直接自然通风但长度超过60m的内走道应设机械排烟设施面积超过100m2且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间应设机械排烟设施不具备自然排烟条件或净空高度超过12m的中庭应设机械排烟设施除利用窗井等开窗进行自然排烟的房间外各房间总面积超过200m2或一个房间面积超过50m2且经常有人停留或可燃物较多的地下室应设机械排烟设施排烟管道必须采用不燃材料制作
