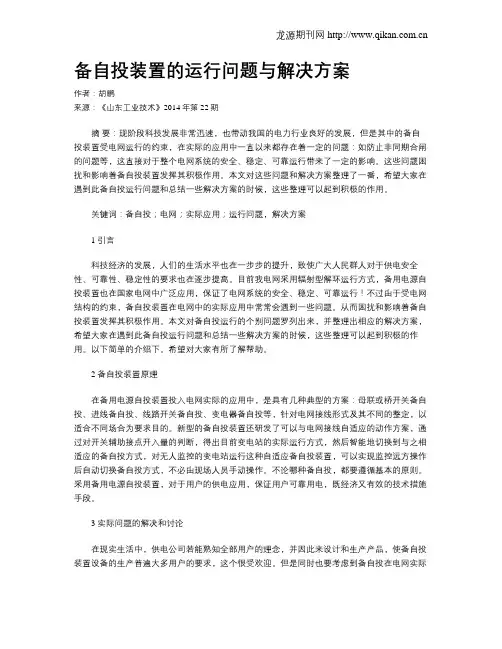

备自投装置的运行问题与解决方案作者:胡鹏来源:《山东工业技术》2014年第22期摘要:现阶段科技发展非常迅速,也带动我国的电力行业良好的发展,但是其中的备自投装置受电网运行的约束,在实际的应用中一直以来都存在着一定的问题:如防止非同期合闸的问题等,这直接对于整个电网系统的安全、稳定、可靠运行带来了一定的影响。
这些问题困扰和影响着备自投装置发挥其积极作用。
本文对这些问题和解决方案整理了一番,希望大家在遇到此备自投运行问题和总结一些解决方案的时候,这些整理可以起到积极的作用。
关键词:备自投;电网;实际应用;运行问题,解决方案1 引言科技经济的发展,人们的生活水平也在一步步的提升,致使广大人民群人对于供电安全性、可靠性、稳定性的要求也在逐步提高。
目前我电网采用辐射型解环运行方式,备用电源自投装置也在国家电网中广泛应用,保证了电网系统的安全、稳定、可靠运行!不过由于受电网结构的约束,备自投装置在电网中的实际应用中常常会遇到一些问题。
从而困扰和影响着备自投装置发挥其积极作用。
本文对备自投运行的个别问题罗列出来,并整理出相应的解决方案,希望大家在遇到此备自投运行问题和总结一些解决方案的时候,这些整理可以起到积极的作用。
以下简单的介绍下。
希望对大家有所了解帮助。
2 备自投装置原理在备用电源自投装置投入电网实际的应用中,是具有几种典型的方案:母联或桥开关备自投、进线备自投、线路开关备自投、变电器备自投等,针对电网接线形式及其不同的整定,以适合不同场合为要求目的。
新型的备自投装置还研发了可以与电网接线自适应的动作方案,通过对开关辅助接点开入量的判断,得出目前变电站的实际运行方式,然后智能地切换到与之相适应的备自投方式,对无人监控的变电站运行这种自适应备自投装置,可以实现监控远方操作后自动切换备自投方式,不必由现场人员手动操作。
不论哪种备自投,都要遵循基本的原则。
采用备用电源自投装置,对于用户的供电应用,保证用户可靠用电,既经济又有效的技术措施手段。
浅谈备自投动作情况分析摘要:目前,随着电力系统的逐步发展,对供电可靠性的要求也越来越高,电力系统提高供电可靠性的方法大致有以下几种:一是采用环网供电,此种方式可使得供电可靠性大大提高,但多级环网对系统稳定不利,在中低压电网中较少采用;另一种提高供电可靠性的方式是采用多电源供电,在中低压电网中较为广泛地选择多电源供电,这是一种当其中一路电源出现故障不能正常供电时通过备自投装置逻辑自动切换至另一路电源供电的方式。
关键词:备自投;重动继电器;辅助接点前言:备用电源自动投入装置(简称备自投)是当工作电源因故障断开后,能自动而迅速将备用电源投入,保证用电设备不会停电的一种自动装置,该文通过分析备自投动作的原因。
以下为该事件整个过程。
一、事件前运行方式110kV××站10kV备自投动作前运行方式:10kV 1M、2AM、2BM、3M分列运行且10kV 2AM、2BM负荷电流为0,主变变低501、502A、502B、503开关在合位,10kV分段521、532开关处于热备用状态。
图1 110kV××站10kV 主接线图二、现场情况分析及结果(一)10kV备自投装置及录波器检查情况1,检查10kV备自投装置动作情况:10kV备自投装置动作信息如下:23:30:29.412自投逻辑四动作23:30:29.426自投逻辑四发出跳闸出口23:30:29.464 502B开关跳开23:30:29.590 自投逻辑四跳闸出口返回23:30:29.901 自投逻辑四合上532开关10kV备自投装置为南自电网生产的NDB310装置,由于10kV备自投未接对时,现场检查该报告启动实际时间为20××年×月×日20:05:12.983ms。
10kV备自投检测到ⅡB母线失压且502B无流,3536ms后备自投动作,52ms后跳开502B开关,延时437ms合上532开关。

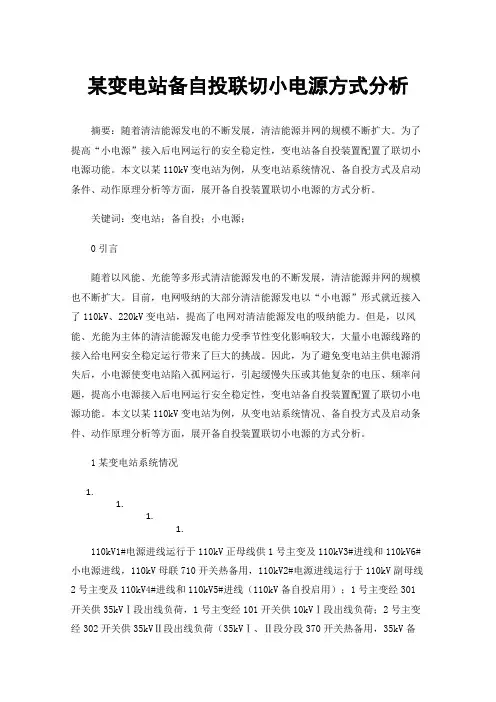

某变电站备自投联切小电源方式分析摘要:随着清洁能源发电的不断发展,清洁能源并网的规模不断扩大。
为了提高“小电源”接入后电网运行的安全稳定性,变电站备自投装置配置了联切小电源功能。
本文以某110kV变电站为例,从变电站系统情况、备自投方式及启动条件、动作原理分析等方面,展开备自投装置联切小电源的方式分析。
关键词:变电站;备自投;小电源;0引言随着以风能、光能等多形式清洁能源发电的不断发展,清洁能源并网的规模也不断扩大。
目前,电网吸纳的大部分清洁能源发电以“小电源”形式就近接入了110kV、220kV变电站,提高了电网对清洁能源发电的吸纳能力。
但是,以风能、光能为主体的清洁能源发电能力受季节性变化影响较大,大量小电源线路的接入给电网安全稳定运行带来了巨大的挑战。
因此,为了避免变电站主供电源消失后,小电源使变电站陷入孤网运行,引起缓慢失压或其他复杂的电压、频率问题,提高小电源接入后电网运行安全稳定性,变电站备自投装置配置了联切小电源功能。
本文以某110kV变电站为例,从变电站系统情况、备自投方式及启动条件、动作原理分析等方面,展开备自投装置联切小电源的方式分析。
1某变电站系统情况1.1.1.1.110kV1#电源进线运行于110kV正母线供1号主变及110kV3#进线和110kV6#小电源进线,110kV母联710开关热备用,110kV2#电源进线运行于110kV副母线2号主变及110kV4#进线和110kV5#进线(110kV备自投启用);1号主变经301开关供35kVⅠ段出线负荷,1号主变经101开关供10kVⅠ段出线负荷;2号主变经302开关供35kVⅡ段出线负荷(35kVⅠ、Ⅱ段分段370开关热备用,35kV备自投启用)、2号主变经102开关供10kVⅡ段出线负荷(10kVⅠ、Ⅱ段分段170开关热备用,10kVⅠ、Ⅱ段备自投启用)。
2备自投运行方式及启动条件2.1备自投装置备自投是备用电源自动投入装置的简称。

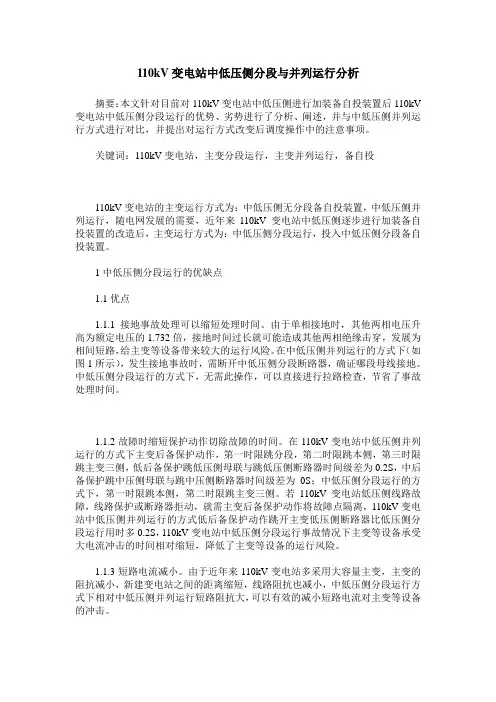

110kV变电站中低压侧分段与并列运行分析摘要:本文针对目前对110kV变电站中低压侧进行加装备自投装置后110kV 变电站中低压侧分段运行的优势、劣势进行了分析、阐述,并与中低压侧并列运行方式进行对比,并提出对运行方式改变后调度操作中的注意事项。
关键词:110kV变电站,主变分段运行,主变并列运行,备自投110kV变电站的主变运行方式为:中低压侧无分段备自投装置,中低压侧并列运行,随电网发展的需要,近年来110kV变电站中低压侧逐步进行加装备自投装置的改造后,主变运行方式为:中低压侧分段运行,投入中低压侧分段备自投装置。
1中低压侧分段运行的优缺点1.1优点1.1.1接地事故处理可以缩短处理时间。
由于单相接地时,其他两相电压升高为额定电压的1.732倍,接地时间过长就可能造成其他两相绝缘击穿,发展为相间短路,给主变等设备带来较大的运行风险。
在中低压侧并列运行的方式下(如图1所示),发生接地事故时,需断开中低压侧分段断路器,确证哪段母线接地。
中低压侧分段运行的方式下,无需此操作,可以直接进行拉路检查,节省了事故处理时间。
1.1.2故障时缩短保护动作切除故障的时间。
在110kV变电站中低压侧并列运行的方式下主变后备保护动作,第一时限跳分段,第二时限跳本侧,第三时限跳主变三侧,低后备保护跳低压侧母联与跳低压侧断路器时间级差为0.2S,中后备保护跳中压侧母联与跳中压侧断路器时间级差为0S;中低压侧分段运行的方式下,第一时限跳本侧,第二时限跳主变三侧。
若110kV变电站低压侧线路故障,线路保护或断路器拒动,就需主变后备保护动作将故障点隔离,110kV变电站中低压侧并列运行的方式低后备保护动作跳开主变低压侧断路器比低压侧分段运行用时多0.2S,110kV变电站中低压侧分段运行事故情况下主变等设备承受大电流冲击的时间相对缩短,降低了主变等设备的运行风险。
1.1.3短路电流减小。
由于近年来110kV变电站多采用大容量主变,主变的阻抗减小,新建变电站之间的距离缩短,线路阻抗也减小,中低压侧分段运行方式下相对中低压侧并列运行短路阻抗大,可以有效的减小短路电流对主变等设备的冲击。

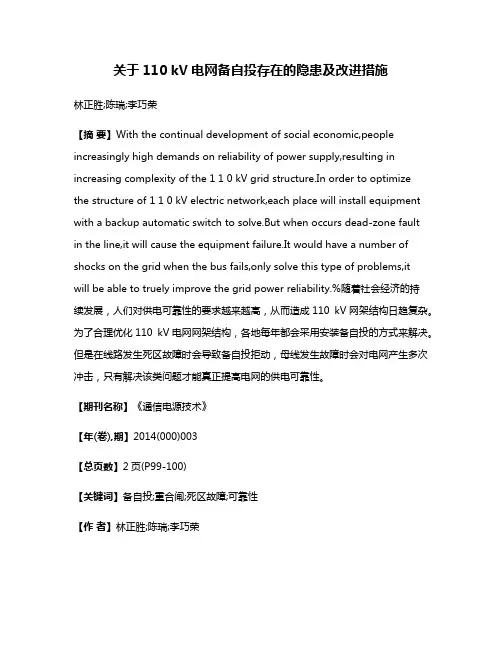

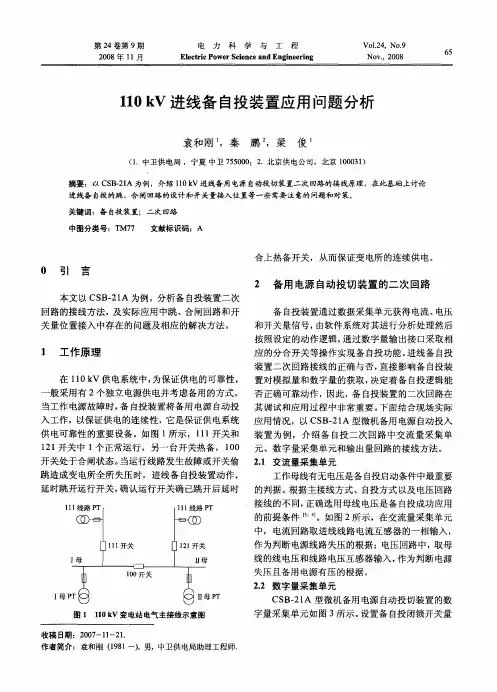

关于110 kV电网备自投存在的隐患及改进措施林正胜;陈瑞;李巧荣【摘要】With the continual development of social economic,people increasingly high demands on reliability of power supply,resulting in increasing complexity of the 1 1 0 kV grid structure.In order to optimizethe structure of 1 1 0 kV electric network,each place will install equipment with a backup automatic switch to solve.But when occurs dead-zone faultin the line,it will cause the equipment failure.It would have a number of shocks on the grid when the bus fails,only solve this type of problems,itwill be able to truely improve the grid power reliability.%随着社会经济的持续发展,人们对供电可靠性的要求越来越高,从而造成110 kV网架结构日趋复杂。
为了合理优化110 kV电网网架结构,各地每年都会采用安装备自投的方式来解决。
但是在线路发生死区故障时会导致备自投拒动,母线发生故障时会对电网产生多次冲击,只有解决该类问题才能真正提高电网的供电可靠性。
【期刊名称】《通信电源技术》【年(卷),期】2014(000)003【总页数】2页(P99-100)【关键词】备自投;重合闸;死区故障;可靠性【作者】林正胜;陈瑞;李巧荣【作者单位】国网新疆疆南供电有限责任公司,新疆喀什844000;国网新疆疆南供电有限责任公司,新疆喀什844000;国网新疆电力公司培训中心,新疆乌鲁木齐 830013【正文语种】中文【中图分类】TN925目前110 kV电网变电站备自投方式分为进线备投和母联备投,且可以根据运行方式进行自适应。

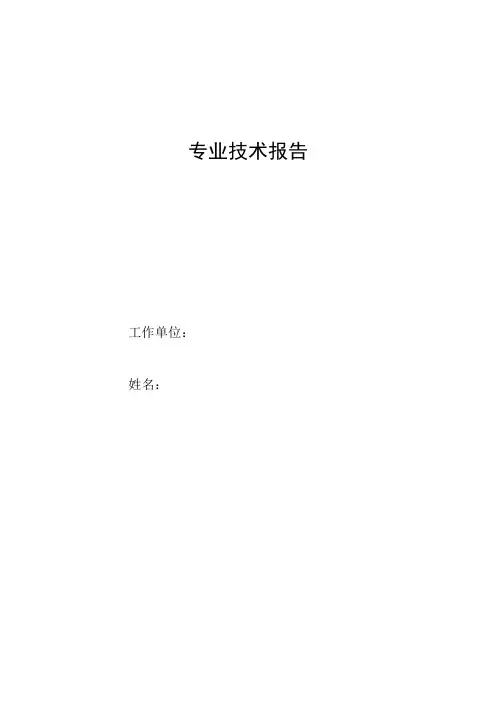

专业技术报告工作单位:姓名:备自投装置是提高电网供电可靠性的重要措施之一,目前110kV变电站中备自投一般配置原则如下:1、凡具备2路及以上系统供电电源的110kV变电站均应在110kV侧配置进线及分段备用电源自投装置。
2、有2台及以上主变的变电站,均应在10kV侧配置备自投。
一、10kV备自投过负荷闭锁功能的应用分析随着电力系统的负荷日益增长,在负荷高峰时候,当其中一台主变失压时,10kV分段备自投动作将失压主变负荷投至运行主变,导致运行主变严重过负荷,缩短变压器寿命,甚至导致运行主变过流保护动作,从而扩大停电范围。
为避免发生这种情况,目前投入的10kV备自投中要求具备过负荷闭锁功能。
1、备自投过负荷闭锁功能描述以往防止备自投动作后造成主变过负荷的措施主要有两种:1)由调度员判断系统的负荷情况,下令给变电站值班员进行备自投的投退。
由于部分变电站负荷波动大,会对备自投进行频繁的投退,增加值班员工作量,另外从调度员下令投退备自投到值班员执行,需要一定时间,因而存在一段时间变电站负荷高峰时备自投未退出的情况。
2)备自投过负荷联切功能,在备自投动作后经一定延时切除部分负荷,一般最多可以实现三轮联切,但切除的部分负荷线路一般在变电站投产前已经确定,而随着变电站运行后线路负荷的变动,会造成切除负荷不足或者过切除负荷的现象。
为有效防止备自投动作后造成过主变过负荷,需要备自投装置本身自动对负荷进行判断,根据负荷情况对备自投闭锁或开放。
主要思路是:装置取两台主变的负荷电流之和,分别同主变允许的最大负荷电流进行比较,如果负荷之电流和大于允许的最大负荷电流,则经延时闭锁备自投,即在装置中增设“检合流闭锁”功能。
防止在负荷高峰情况下,发生备自投动作后造成变压器的过载运行,避免进一步引发系统事故。
以两台两圈变的110kV变电站典型接线为例,如图1。
具体逻辑可表示为:IL1+IL2>LZ。
IL1、IL2 为备自投装置主变无电流判别的电流采集值,LZ是主变过负荷电流定值(由保护整定人员整定)。
110kV 内桥接线变电站备自投动作条件及与主变保护闭锁逻辑探讨郭世晓0. 引言霞湾运维班所辖14座变电站中有11座110kV 变电站,其中有8座标准的内桥变电站:大关变、余塘变、桥西变、文化变、申花变、红旗变、广场变、隐秀变,武林变可看作由2座内桥变电站(老武林和武林扩)构成,谢村变为内桥加一线变组(只有两条进线),祥符变为单母分段(现只有两条进线)接线。
1. 110kV 备自投与10kV 备自投运行方式1.1. 110kV 备自投运行方式标准的110kV 内桥接线如图1所示,为与110kV 系统运行方式相一致,配置的110kV 备自投一般有四种运行方式:(1)方式一(进线二自投):两台主变并列运行,进线一运行,进线二备用(明备用),即1QF 、3QF 合位,2QF 分位。
(2)方式二(进线一自投):两台主变并列运行,进线二运行,进线一备用(明备用),即2QF 、3QF 合位,1QF 分位。
(3)方式三、四(母分开关自投):两台主变分列运行,进线一、进线二均运行,通过合母分使进线一、进线二互为备用(暗备用),即1QF 、2QF 合位,3QF 分位。
霞湾运维班所辖11座110kV 变电站中,祥符变110kV 备自投只有三、四两种运行方式,其余变电站的110kV 备自投均有四种运行方式。
110kVI 母1QF2QF 3QF进线一进线二#2主变110kV Ⅱ母#1主变图1 110kV 内桥接线图1.2. 10kV 备自投运行方式最常见的10kV 备自投系统接线方式为单母双分段,如图2所示。
正常运行时,#1主变10kV 开关送10kV Ⅰ段母线,#2主变10kV 开关送10kV Ⅱ段母线,110kV 母分分位,类似110kV 备自投的方式三、四。
霞湾运维班所辖11座110kV 变电站中,只有谢村变配置两个10kV 备自投(3台主变、10kV 单母四分段),其余均配置一个10kV 备自投。
Ua1,Ub1,Uc1Ua2,Ub2,Uc2图2 10kV单母双分段备自投接线2 备自投的动作条件2.1. 110kV备自投动作条件110kV备自投动作条件,除了判“母线无压、进线无流”,还有判高低压母线同时无压。
Experiences61RURAL ELECTRIFICATION2014年第06期 总第325期110 kV变电站两种运行方式分析(国网浙江海盐县供电公司,浙江 海盐 314300)汪泽州,徐光年,陆建琴,鲍建飞,马勤良,宓均良目前,110 kV 变电站中110 kV 母线有“母分备”和“线路备”两种运行方式,现对发生110 kV 线路故障和110 kV 母线故障对应两种运行方式下的状态进行分析和比较。
1 “母分备”运行方式下两种接线方式分析图1所示运行方式为:虚线内为220 kV 变电站,向110 kV 变电站送电,110 kV 开关1DL 、 3DL 为运行状态,110 kV 母分开关2DL 为热备用,110 kV 母分备自投投入,#1、#2主变运行,10 kV 母分开关5DL 为热备用,10 kV 母分备自投投入。
若110 kV 线路a 点发生永久性故障,220 kV 变电站4DL 开关保护动作,开关跳闸,同时110 kV 母分备自投动作,1DL 开关断开,2DL 开关闭合,3DL 开关通过110 kV #1母线、2DL 开关恢复110 kV #2母线供电。
若110 kV 母分备自投拒动,将导致#2主变失电,同时10 kV 母分备自投动作,6DL 开关断开,10 kV 母分开关(5DL )闭合,#2主变所供负荷经10 kV #1母线、5DL 开关、10 kV #2母线由#1主变送出。
若110 kV 母线b 点发生故障,#2主变差动保护动作,1DL 、6DL 开关跳闸, 110 kV 母分备自投闭锁,2DL 开关不动作,仍为分位,#2主变失电,同时10 kV 母分备自投动作,5DL 开关闭合,#2主变所供负荷经10 kV #1母线、5DL 开关、10 kV #2母线由#1主变送出。
图2所示运行方式为:虚线内为220 kV 变电站,向110 kV 变电站送电,110 kV 开关1DL 、 6DL 为运行状态,110 kV 母分开关3DL 为热备用,110 kV 母分备自投投入,#1、#2主变运行,10 kV 母分开关4DL 为热备用,10 kV 母分备自投投入。

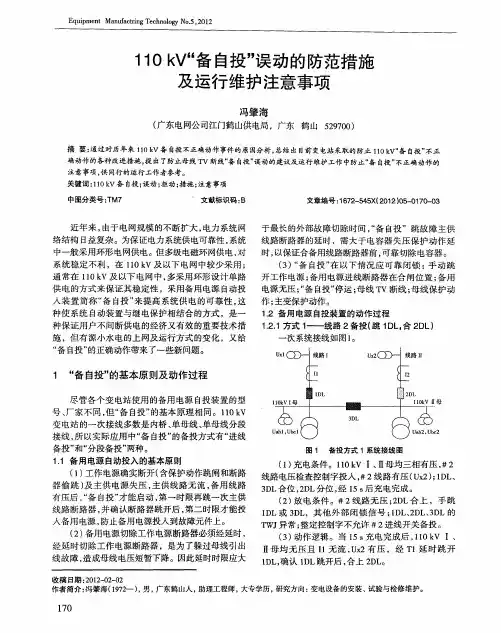

110kV变电站备自投动作案例分析发表时间:2016-06-15T16:47:45.747Z 来源:《电力设备》2016年第5期作者:王辉[导读] 随着用户对供电质量和供电可靠性的要求日益提高,备自投已成为中低压系统变电站自动化的最基本功能之一。
(盐城供电公司电力调度中心地调班)江苏盐城 224002)摘要:随着用户对供电质量和供电可靠性的要求日益提高,备自投已成为中低压系统变电站自动化的最基本功能之一;本文以工作中发生的两起110kV变电站备自投动作案例为例,结合自身的运行经验,深入探讨备自投的动作机理,提出对现有备自投装置的一些改进建议以及现场在查找直流接地时应注意的一些事项。
关键词:备自投;误动;直流接地;过流闭锁1 引言随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长,用户对供电质量和供电可靠性的要求日益提高,备用电源自动投入是保证配电系统连续可靠供电的重要措施。
因此,备自投已成为中低压系统变电站自动化的最基本功能之一。
备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后,能自动、迅速地将备用电源或备用设备投入工作,使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。
采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。
2 备自投方式及基本要求2.1 备用电源自投的方式备自投主要用于中、低压配电系统中。
根据备用电源的不同,备自投主要有以下两种方式:1、母联断路器自动投入:如图1,金海变#1主变、#2主变同时运行,母联710开关断开,#1主变与#2主变互为备用电源,此方案也称为“暗备用”接线方案;2、进线备用电源自动投入:金海变兴金853开关和振金743开关只有一个在分位,另一个在合位,因此当母线失压,备用线路有压,并且兴金853线(振金743线)无电流时,即跳开兴金853开关(振金743开关),合上振金743开关(兴金853开关),此方案也称为“明备用”接线方案;1.2 备自投的基本要求备自投工作时有以下几点基本要求:1、主供电源确实断开后,备用电源才允许投入;2、备自投只允许动作一次;3、手动跳开主供电源时,应闭锁备自投;4、工作母线失压时还必须检查工作电源无流,才能启动备自投,以防TV二次三相断线造成误动。
110kV备自投装置异常原因分析及处理摘要:备自投设备是保证电力系统安全稳定运行的自动装置。
当系统出现故障问题时,备自投能够自动切断系统的工作电源,同时转备用电源供电,保证了供电的可靠性。
然而,实际的电力系统运行过程中容易出现许多问题,导致备自投装置故障,从而大大降低了供电可靠性。
本文主要讲述了某110 kV变电站110kV备自投装置异常放电,并且失去备投功能的原因进行分析,进而提出相应改进措施。
关键词:备自投装置;变电站;异常0引言备自投全称为备用电源自投,指的就是电力系统电源在出现故障或由其他因素导致失电时启用的备用电源装置。
随着电网规模的不断扩大,为了节省电力设备投资与简化电网接线,开展了继电保护,并采用放射性供电;同时运用备自投装置的应用能够提高供电可靠性,为此,以上处理方式成为了电力系统不断供电的重要手段,值得深入探讨分析。
1线路备自投原理概述1.1备自投装置启动条件当备自投装置满足条件一、二超过延时 Tq,且满足条件三的启动条件时,备自投装置启动:(一)母联运行情况下,两段母线均满足三相电压<Uwy;母联检修情况下,任一运行母线满足三相电压<Uwy。
(二)任一主供单元跳闸(跳闸判据详见1.2);(三)满足 KRU 动作判据。
(当“启用 KRU 动作判据”定值整定为 0 时,装置按常规逻辑动作,即只需动作条件满足,装置即可动作自投。
)备自投的就地功能启动后,立即动作出口。
1.2备自投元件跳闸判定条件装置的就地备自投功能或远方备自投功能充电完成(充电要求详见 1.3)后,应进行运行元件的跳闸判别。
当运行元件满足以下两个条件时,判定该元件跳闸:(一)运行元件三相电流均< Iwl 定值;(二)运行元件的实际电压1.3备自投装置充电要求备自投功能只有在备自投装置充电完成后,才能进行跳闸判别,从而进入下一步动作。
而备自投装置充电,必须先满足以下几个条件:(一)“备自投功能压板”在投入状态;(二)母联开关在合位或母联检修压板投入;(三)当母联检修压板投入时任一段非检修母线任一相电压>Uyy(有压定值),或母联检修压板退出时两段母线均满足任一相电压>Uyy(有压定值);(四)参与备投的单元,与其中一行事前方式状态完全对应,且该方式整定的备投元件需同时满足以下条件:1 开关位置为分位;2 对应检修压板在退出状态;3 对应的元件实际电压>Uyy(有压定值)。
工业技术科技创新导报 Science and Technology Innovation Herald57随着城市化建设步伐的加速,农村电网建设项目也日益增多。
济宁供电公司经研所在2011年济宁农网工程中,根据本地实际情况,9个110 kV 新建变电站工程选择《国家电网通用设计2011版》110-A3-2和110-A3-3两个方案进行设计。
两个方案110 kV均采用扩大内桥接线方式,具有可靠性高、设备较少、节省用地等优点。
但由于扩大内桥接线与其他接线方式相比较具有特殊性,对备自投装置提出了较高的要求(如图1)。
1 扩大内桥接线的特点(1)扩大内桥接线适用于架空进线线路较长的情况,因线路上故障机率较高,系统侧线路保护动作跳闸,容易造成供电线路失压。
因为具备两条供电线路(图1中1X、2X),一般一条线路主供、一条线路热备用,所以在主供进线故障失压的情况下,备自投装置动作跳开主供进线断路器,再合上备用进线断路器,即可完成负荷的电源自动切换。
整个过程不需要退出主变,各主变及低压侧的运行状态不改变。
保证了对外供电的连续性,这对部分重要的供电对象具有重大的意义。
(2)本站为终端变电站,可实现灵活多样的运行方式和备用电源自投方式,且二次设备的配置也较为简单,扩大内桥备自投装置仅需一台。
2 扩大内桥接线的运行方式以本站采用的《国家电网通用设计2011版》110-A 3-2方案为例,采用三台50 MVA三绕组主变压器。
#1进线主供,#1进线断路器(图1中11D L)为合位,#2进线热备用,#2进线断路器(图1中12DL)为分位;三台主变均带电,两台主变带负载,一台主变热备用;由中、低压侧备自投来实现主变的切换;110 kV母线#1桥断路器(图1中31D L)和#2桥断路器(图1中32D L)均为合位,且三台主变的高压侧隔离开关(图1中21GL、22GL、23GL)均为合位。
当#1进线由于电源侧故障导致失压,断开11DL,合上12DL 即可实现电源的切换。
110kV电网远方备自投改造方案广东南海电力设计院工程有限公司朱永海引言随着经济社会的发展,对电力系统的供电要求越来越高,特别是一些重要负荷,如果停电,将会造成严重的后果。
目前佛山地区的部分110kV网架都是通过“手拉手”的方式将两个电源连接在一起,按照运行要求,联络点的开关需要断开,不能实现真正意义上的双电源供电,当一个电源故障失压时,将导致与之相连的110kV变电站全站失压,使该站负荷损失,造成严重后果。
为了解决这样的问题,又不需要增加太多投资,在保持现有网架的基础上,可以通过增加远方备自投装置解决上述问题,提高供电可靠性。
下面以110kV 萧边、迳口站110kV远方备自投改造项目为例进行说明。
1 原因分析110kV萧边、迳口站的主接线如图1.1所示,110kV萧边站110kV主接线为隔离开关分段接线;110kV迳口站110kV主接线为母联开关分段接线,目前分段开关未上,1M及2M通过隔离开关及导线连接。
110kV萧边站通过220kV三水站供电,110kV迳口站通过220kV康乐站供电,正常运行时两站联络开关断开。
1DL,2DL,4DL合上,3DL断开,若此时110kV 三萧线故障切除,110kV萧边站110kV母线失压,但此时萧边站的常规备自投无法使3DL合上,110kV萧边站将全站失压。
1DL,3DL,4DL合上,2DL断开,110kV 康迳线故障切除,迳口站的常规备自投也无法使2DL合上,110kV迳口站也将全站失压。
由此可见,两套常规备自投装置投入时所要求的一次运行方式不同,无法同时使用。
图1.1 一次系统接线图2 远方备自投为解决上面提到的问题,我们在110kV萧边、迳口站各安装一套远方备自投装置。
按照变电站一次系统的不同运行方式,分别说明。
1DL、2DL、4DL合上,3DL断开。
当110kV三萧线故障切除时,萧边站远方备自投切除本站1DL开关,并向迳口站远方备自投装置发送命令合上3DL开关,通过110kV萧迳线对萧边站恢复供电。
110kV备自投运行方式优化分析
发表时间:2016-01-07T09:53:26.203Z 来源:《电力设备》2015年6期供稿作者:杜小飞[导读] 深圳供电局有限公司深圳110kV电网大部分变电站的供电方式采用一主一备或一主多备的供电方式.
(深圳供电局有限公司)
摘要:为提高供电可靠性、减少系统故障所造成对用户的停电,在变电站进线开关或母线的联络、分段开关上加装备用电源自动投入(以下简称备自投)装置是一个行之有效的重要手段。
为了使备自投装置在实际运行中,能够可靠发挥作用,必须考虑一、二次系统之间的合理配合运用,本文对110kV电网中110kV变电站的一次主接线方式与备自投装置之间的合理配置进行了优化分析,对备自投配置方式进行了改进完善。
关键词:备自投;运行方式;优化分析
1.前言
深圳110kV电网大部分变电站的供电方式采用一主一备或一主多备的供电方式,在110kV主供线路永久故障的情况下通常造成相应的110kV变电站失压。
现有的备自投方案解决上述接线方式下因主供线路故障引起的110kV变电站失压情况,快速地将事故失压变电站切换回系统中,提高电网的可靠性。
但在母线发生故障时,分段开关失去了缩小故障范围的作用,无法充分利用现有的开关设备以达到不损失负荷的目的。
通过分析电网中110kV变电站的主接线方式与备自投装置配置之间的关系,能够使备自投装置配置合理。
通过对备自投配置方式完善改进,能够让备自投装置在各种故障情况下可靠动作,切实提高供电可靠性,保证电网的安全稳定运行。
2.备自投原则性要求
1)工作电源确实断开后,备用电源才允许投入,以免备用电源投入到故障元件。
2)备自投装置只允许动作一次。
当工作母线发生永久故障时,备自投动作,但由于故障依然存在,继电保护加速将备用电源断开,不允许备自投装置再次动作,以免对备用电源造成不必要的冲击以及扩大停电范围。
为此,备自投装置在动作前应有足够的充电时间,一般为15s。
3)备自投的动作时间应尽量短,停电时间短对用户有利,但对110kV及以上电压等级线路,备自投的投入时间应躲过线路重合闸的时间。
防止备自投动作后合于故障或备用电源倒送电的情况。
但故障不应由备自投切除,故备自投动作跳工作电源的时限应长于有关所有保护和重合闸的最长动作时限[1]。
4)手动跳开工作电源时,备自投不应动作。
装置引入各工作断路器的合后接点,就地或远控跳断路器时,其合后接点断开,备自投退出。
若无法引入合后接点,在人工切除工作电源前,应保证备自投退出工作,可以用手动切换开关退出,或解开相应出口压板或由整定退出。
5)备自投装置应具备切换备自投工作方式及闭锁备自投的功能。
备自投备用对象故障,应闭锁备自投。
6)当备用电源不满足有压条件时,备自投不应动作。
电力系统故障有可能会使工作和备用母线同时失电,此时备自投不应该动作,特别是一个备用电源作为多段工作母线的备用时,若此时备自投装置动作造成所有工作母线上的负荷全部转移到备用电源上,易引起备用电源过负荷。
7)工作母线失压时还必须检查工作电源无流,才能起动备自投,防止TV二次三相断线时造成的误动。
只有工作电源确实被断开后,备用电源才能投入。
3.原运行方式
3.1 运行方式介绍
图1 110kV浩然站原备自投运行方式 110kV浩然站是由两回110kV线路供电的终端变电站,为保证供电可靠性,110kV配置有备自投装置。
110kV分段1012开关并列运行,Ⅱ线作为Ⅰ线的备用电源热备用于110kV 2M,这种方式称为进线备自投方式。
进线备自投方式有2回及以上110kV线路电源,且正常运行方式下1主1备运行方式的110kV变电站,包括110kV系统母线接线方式的变电站及桥型接线方式的变电站。
在Ⅰ线发生故障时,备自投按照动作逻辑自动投切供电线路,使Ⅱ线供全站负荷。
3.2 明备用方式下保护配置
110kV Ⅰ线和Ⅱ线分别配置南瑞继保RCS-943线路保护,主保护为纵联差动保护,具体配置见表1。
表1 110kV Ⅰ线和Ⅱ线保护配置
110kV 1M、2M分段1012开关配置有RCS-923充电和过流保护,由于保护范围太小,母线和主变故障时电流差异较小,无法整定合适的过流和充电电流定值,所以充电和过流保护均未投入。
110kV 1M和2M相当于一段母线运行。
所以,明备用方式下,分段1012开关没有配置任何保护,无法区分故障母线,只能通过自投逻辑让备用电源自投于故障母线后再跳闸。
3.3 自投动作逻辑
在此方式下,备自投可以正确动作于线路故障的情况。
在线路发生区内永久性故障时,纵联差动保护动作切除Ⅰ线两侧开关,备自投装置检测到母线失压、Ⅰ线无流、Ⅱ线有压后,发令跳Ⅰ线本侧开关,确认Ⅰ线本侧开关分闸后,再延时自投Ⅱ线开关,使全站负荷转为Ⅱ线供。
但当110kV 1M发生母线故障时,线路对侧距离Ⅱ段保护动作切除Ⅰ线对侧开关,此时备自投装置同样检测到母线失压、Ⅰ线无流、Ⅱ线有压后,发令跳Ⅰ线本侧开关,确认Ⅰ线本侧开关分闸后,再延时自投Ⅱ线开关,而Ⅱ线自投于故障母线导致线路对侧距离Ⅱ段保护动作跳Ⅱ线对侧开关,自投动作失败,造成全站负荷损失。
3.4 自投动作缺陷分析
当发生110kV母线故障时,由于故障在线路主保护区外,本侧保护装置判为反方向故障,所以故障发生的第一时间内差动保护不会动作,而是由对侧的距离Ⅱ段保护延时动作切除对侧开关,此时备自投装置检测到110kV母线失压、Ⅰ线无流、Ⅱ线有压,发跳闸命令给本侧Ⅰ线开关,在确认开关分闸后,延时2.3秒自投Ⅱ线开关,此时合于故障母线,线路对侧距离Ⅱ段保护动作跳Ⅱ线对侧开关。
最终导致110kV1M、2M母线失压,全站负荷损失。
这对于深圳大都市对于供电可靠性的高要求是不相符的。
导致110kV终端变电站全站负荷损失,最直接的原因是110kV单分段的接线方式没有配置分段保护,在发生母线故障时无法通过保护来缩小故障范围,从而使备自投装置动作于故障母线,造成自投失败导致负荷损失。
4.运行方式优化
110kV分段(母联、桥)开关备自投方式,是指正常方式下110kV桥开关热备用运行的桥型接线方式的110kV变电站,以及正常方式下110kV分段或母联开关热备用运行的母线接线式变电站。
鉴于明备用方式下,分段开关无法起到缩小故障范围的作用,所以考虑将110kV母线采用分列运行的方式,Ⅰ线和Ⅱ线分别带一段母线运行,此时,Ⅰ线和Ⅱ线通过110kV分段开关互为暗备用,如图2所示。
当其中一条线路发生故障时,备自投装置通过正确的动作逻辑合上110kV分段开关,全站负荷不会受到损失,从而保证了较高的供电可靠性。
其中软压板与硬压板通过逻辑与实现功能的投退,分段保护定值中充电保护软压板定值整定为1,保护通过硬压板控制。
分列运行时,通过硬压板投入充电保护,充电过流定值为2A。
其定值单见表3。
表3 110kV分段开关保护定值
4.2 母线故障时自投动作过程
在其中一段母线发生故障时,线路依然是对侧距离保护动作切除对侧的开关,此时备自投装置检测到故障母线无压、进线无流,发令跳本侧进线开关,在确认本侧进线开关分闸及另一母线有压后,自投动作合上110kV分段开关,分段开关自投于故障母线,再发跳闸命令,自投失败。
此时不影响另一段母线的正常运行。
4.3 与10kV自投逻辑配合
110kV终端站大都配置有10kV分段备自投装置,通过两级备自投动作时间配合,可以实现灵活多样自投方式,最大限度地保障供电可靠性。
如发生上述一段母线故障时,在110kV备自投装置自投动作失败后,下一级分段备自投通过正确的逻辑合上10kV分段开关,实现了全站负荷无损失。
110kV备自投动作整定时间为2.3秒,在保证10kV分段开关自投动作时间大于2.3秒的前提下,就可以实现两级备自投动作配合。
而10kV分段备自投实际定值整定为2.7秒。
110kV备自投和10kV备自投定值单分别见表4和表5。
表4 110kV备自投保护定值
在110kV终端变电站中,供电电源单一,提升其供电可靠性是城市电网发展的新要求,备自投是根据电源的工作情况,自动投入备用电源的自动保护装置。
如何利用运行方式的优化考虑充分发挥备自投装置的功能是值得探讨的课题。
本文简单介绍了110kV分段开关由并列运行转分列运行之后,带来运行方式的灵活转变的效果,再配合下一级备自投装置,实现了110kV母线故障时的不损失负荷,保障了城市电网的可靠供电。
目前深圳电网110kV备自投配置方式大都由原来的进线备自投转为了分段开关自投方式,通过和下级备自投装置时间配合完成了在110kV一段母线故障情况下的自动转供电,同时减轻了进线备自投方式下单回线路的负荷压力。
致谢:
最后要感谢王世刚班长在论文完成的过程中给予的无私帮助和悉心指导,他严谨的工作态度、扎实的专业技能都是我学习的榜样,感谢工作中前辈和同仁的无私分享,使我在专业理论和实践技能上收获良多。
参考文献:
[1]崔家佩.电力系统继电保护与安全自动装置整定计算[M].北京:中国电力出版社,2006.
[2]NDB310数字式备用电源自投装置说明书。
