时序逻辑电路同步异步分析

同步和异步时序逻辑电路的原理
同步时序逻辑电路和异步时序逻辑电路是数字电路中常见的两种
设计方式。

同步时序逻辑电路的设计原理是基于时钟信号，即在设计电路中
需要引入一个时钟信号作为同步时序电路的控制信号。

同步电路中各
个逻辑门的输入信号只能在时钟上升沿之前稳定，而在时钟上升沿后，所有逻辑门输出信号也都会变成稳定的。

同步电路的时钟控制能够确
保电路的正确性，并且在同步时序电路中，设计师只需要考虑时序问题，简化了设计流程。

异步时序逻辑电路则没有时钟信号控制。

其设计原理是基于信号
的时序间隔，该电路中每一个逻辑门的输入信号在数学“连续性”的
要求下改变其状态，没有同步电路中严格的时钟同步。

异步电路跨越
时序间隔的时间存在一定的延迟，需要设计者考虑信号传播的速度和
稳定性等问题，所以相对来说设计复杂度较高。

综上所述，同步时序逻辑电路和异步时序逻辑电路分别适用于不
同的应用场景，设计时需要根据具体情况进行选择。

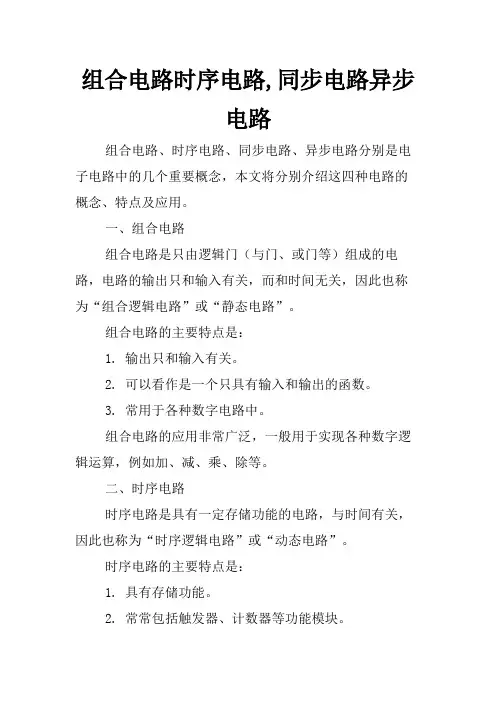

组合电路时序电路,同步电路异步电路组合电路、时序电路、同步电路、异步电路分别是电子电路中的几个重要概念，本文将分别介绍这四种电路的概念、特点及应用。

一、组合电路组合电路是只由逻辑门（与门、或门等）组成的电路，电路的输出只和输入有关，而和时间无关，因此也称为“组合逻辑电路”或“静态电路”。

组合电路的主要特点是：1. 输出只和输入有关。

2. 可以看作是一个只具有输入和输出的函数。

3. 常用于各种数字电路中。

组合电路的应用非常广泛，一般用于实现各种数字逻辑运算，例如加、减、乘、除等。

二、时序电路时序电路是具有一定存储功能的电路，与时间有关，因此也称为“时序逻辑电路”或“动态电路”。

时序电路的主要特点是：1. 具有存储功能。

2. 常常包括触发器、计数器等功能模块。

3. 主要用于时序控制、定时、计数等应用中。

时序电路的应用范围比组合电路更广，一般用于数字时钟、数字计时器、数字控制器等方面。

三、同步电路同步电路是一类时序电路的特别形式，其输入和输出均与时钟信号有关。

同步电路的主要特点是：1. 输入和输出都与时钟信号同步。

2. 可以保证系统的可靠性和正确性。

3. 常常用于网络传输、数字信号处理、存储系统等等。

同步电路需要时钟信号的作用来确保数据传输的正确同步，保证系统的可靠性。

四、异步电路异步电路也是一种时序电路的特别形式，其输入和输出不依赖于时钟信号，而是依赖于单个信号的变化。

异步电路的主要特点是：1. 依赖于单个信号的变化。

2. 与时钟信号无关，因此不需要受到时钟的同步控制。

3. 常常应用于基于事件的逻辑控制和高速串行数据传输等方面。

与同步电路相比，异步电路的传输速度更快，能够更快地响应输入信号的变化。

总的来说，组合电路、时序电路、同步电路、异步电路在数字电路设计中都有其独特的应用场合和作用，根据电路设计的需求选择不同的电路类型以实现所需的功能，将会是一项必要的技能与选择过程。

时序逻辑电路分类介绍时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。

时序逻辑电路按照其功能和结构的不同，可以分为多种类型。

本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。

一、根据功能分类1. 同步时序逻辑电路同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。

这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。

同步时序逻辑电路具有可靠性高、稳定性强的特点。

2. 异步时序逻辑电路异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。

这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。

异步时序逻辑电路具有处理速度快和实时性强的特点。

二、根据结构分类1. 寄存器寄存器是一种时序逻辑电路，用于存储和传递数据。

寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。

寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。

2. 计数器计数器是一种时序逻辑电路，用于生成特定的计数序列。

计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。

计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。

3. 时序控制器时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。

时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。

时序控制器被广泛应用于计算机的指令译码和状态机的设计中。

三、根据存储方式分类1. 同步存储器同步存储器是一种时序逻辑电路，用于存储和读取数据。

同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。

同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。

2. 异步存储器异步存储器是一种时序逻辑电路，用于存储和读取数据。

与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。

异步时序逻辑电路的分析与设计异步时序逻辑电路是一种基于信号的到达时间和时序性的电路设计方法。

与同步时序逻辑电路不同，异步时序逻辑电路中的数据传输和处理不依赖于时钟信号，而是根据输入信号的到达顺序和时序关系来进行操作。

本文将详细介绍异步时序逻辑电路的分析与设计。

异步时序逻辑电路的分析主要包括信号流图的建立和状态表的推导。

首先，通过对输入信号的时序关系进行分析和理解，可以根据具体应用需求建立信号流图。

信号流图是一种图形化表示方式，其中包含了电路中信号的流动方式以及各个元件的逻辑功能。

在建立信号流图时，需要注意信号的输入和输出时间以及逻辑功能的实现方式，这是实现异步时序逻辑电路的关键。

在信号流图的基础上，可以根据信号的到达先后顺序推导状态表。

状态表是对电路中每个元件当前状态和下一状态的描述。

通过观察信号流图，可以确定每个元件在不同状态下的输出值，并利用这些信息进行状态表的推导。

在状态表中，可以列出元件的当前状态和下一状态的取值，并根据逻辑功能的要求来确定元件的控制信号。

异步时序逻辑电路的设计主要涉及到逻辑电路元件的选择和电路的优化。

在异步时序逻辑电路中，常用的逻辑电路元件包括触发器、门电路和编码器等。

根据实际需求，可以选择不同类型的逻辑电路元件来实现电路的逻辑功能。

在设计时，需要注意减少电路的延迟和功耗，提高电路的性能和可靠性。

可以通过选择低延迟的元件、合理布局电路和优化信号传输路径等方式来减小电路的延迟。

另外，可以采用时序检测和冗余检测等方法来增加电路的可靠性。

除了分析和设计，测试和验证是异步时序逻辑电路设计中的重要环节。

可以利用仿真软件对电路进行测试和验证，以确保电路的正确性和性能。

通过仿真可以观察电路的输入输出关系，检测是否存在冲突或错误，并进行合理的调整和优化。

总结起来，异步时序逻辑电路的分析与设计涉及到信号流图的建立、状态表的推导、元件的选择和电路的优化等方面。

通过合理的分析和设计，可以实现复杂的时序逻辑功能，并提高电路的性能和可靠性。

异步时序逻辑电路的分析与设计异步时序逻辑电路是指电路中的各个逻辑门的输出不仅仅取决于当前的输入，还取决于先前的输入和输出状态。

与同步时序逻辑电路相比，异步时序逻辑电路具有更高的灵活性和可扩展性。

在本文中，将详细介绍异步时序逻辑电路的分析与设计方法。

首先，异步时序逻辑电路的分析是指通过对电路中各个逻辑门的输入和输出状态进行推导和分析，以获取电路所实现的具体功能和工作原理。

异步时序逻辑电路通常采用状态图或状态转换表来描述其运行过程。

状态图是一个有向图，其中每个节点表示一个状态，而边表示状态之间的转换。

状态转换表则是一种矩阵形式的表示方法，其中行表示当前状态，列表示输入，表格中的元素表示输出和下一个状态的关系。

在进行异步时序逻辑电路的设计之前，通常需要明确电路所要实现的功能和要求。

在设计过程中，需要通过一系列的步骤来完成。

第一步是确定输入和输出信号的数量和类型。

输入信号是电路用来接收外部输入的信号，而输出信号是电路的输出结果。

在这一步骤中，需要明确输入和输出信号所能取的值范围以及其对应的功能。

第二步是确定状态的数量和类型。

在异步时序逻辑电路中，状态是指电路在不同时间点的输出和输入的组合。

状态的数量和类型决定了电路的复杂程度和所能实现的功能。

第三步是绘制状态图或状态转换表。

通过绘制状态图或状态转换表，可以清晰地描述电路的工作原理和功能。

其中，状态图可以直观地表示状态之间的转换关系，而状态转换表则更加直观地表示输入输出和状态的关系。

第四步是推导逻辑表达式。

通过推导逻辑表达式，可以将电路的功能转化为逻辑门的连接方式。

在这一步骤中，可以通过布尔代数和卡诺图等方法来简化逻辑表达式，以减少电路的复杂性和成本。

第五步是选取逻辑门类型。

逻辑门是构成异步时序逻辑电路的基本元件，它决定了电路的工作速度和功耗。

在选择逻辑门类型时，需要考虑到电路的功能和性能要求，以及逻辑门的延迟时间和功耗等特性。

第六步是进行逻辑门的连接和布线。

同步时序逻辑电路和异步时序逻辑
同步时序逻辑电路和异步时序逻辑电路的区别：
1、时钟信号不同
在同步时序逻辑电路中有一个公共的时钟信号，电路中各记忆元件受它统一控制，只有在该时钟信号到来时，记忆元件的状态才能发生变化，从而使时序电路的输出发生变化，而且每来一个时钟信号，记忆元件的状态和电路输出状态才能改变一次。

由于异步电路没有统一的时钟，状态变化的时刻是不稳定的，通常输入信号只在电路处于稳定状态时才发生变化。

2、触发器的状态是否变化
同步时序电路中几乎所有的时序逻辑都是“同步逻辑”，有一个“时钟”信号，所有的内部内存（'内部状态'）只会在时钟的边沿时候改变。

异步时序逻辑电路分析时，还需考略各触发器的时钟信号，当某触发器时钟有效信号到来时，该触发器状态按状态方程进行改变，而无时钟有效信号到来时，该触发器状态将保持原有的状态不变。

参考内容：
同步逻辑最主要的优点：
是它很简单。

每一个电路里的运算必须要在时钟的两个脉冲之间固定的间隔内完成，称为一个'时钟周期'。

只有在这个条件满足下（不考虑其他的某些细节），电路才能保证是可靠的。

同步逻辑缺点：
时钟信号必须要分布到电路上的每一个触发器。

而时钟通常都是高频率的信号，这会导致功率的消耗，也就是产生热量。

即使每个触发器没有做任何的事情，也会消耗少量的能量，因此会导致废热产生。

最大的可能时钟频率是由电路中最慢的逻辑路径决定，也就是关键路径。

意思就是说每个逻辑的运算，从最简单的到最复杂的，都要在每一个时脉的周期中完成。

异步时序逻辑电路和同步时序逻辑电路的不
同之处在于
异步时序逻辑电路和同步时序逻辑电路是两种不同的时序逻辑电路，它们不仅应用于电子电路中，也能应用在计算机系统中。

异步时序逻辑电路和同步时序逻辑电路两者之间存在着许多不同之处。

首先，异步时序逻辑电路是一种非同步逻辑电路，它没有固定的时序规则，可以根据电路的输入条件来触发电路重新设计，其工作起来更为灵活，但是由于没有固定的时序规则，使得异步时序逻辑电路速度较慢。

另一方面，同步时序逻辑电路是一种同步逻辑电路，它拥有严格的时序规则，每个电路的时序状态都有一定的变化规律，速度较快，但是限制较多，需要更为精确的设计。

总之，异步时序逻辑电路和同步时序逻辑电路是两者之间最大的区别，它们本质上都适用于控制电路，但各有利弊。

应根据实际背景选择合适的时序逻辑电路。

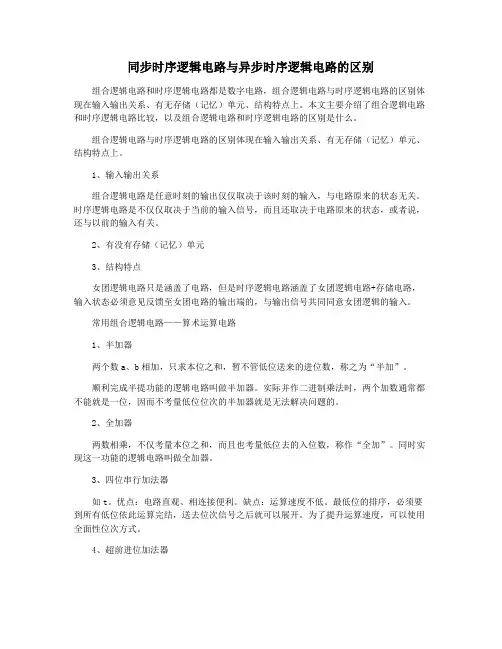

同步时序逻辑电路与异步时序逻辑电路的区别组合逻辑电路和时序逻辑电路都是数字电路，组合逻辑电路与时序逻辑电路的区别体现在输入输出关系、有无存储（记忆）单元、结构特点上。

本文主要介绍了组合逻辑电路和时序逻辑电路比较，以及组合逻辑电路和时序逻辑电路的区别是什么。

组合逻辑电路与时序逻辑电路的区别体现在输入输出关系、有无存储（记忆）单元、结构特点上。

1、输入输出关系组合逻辑电路是任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。

时序逻辑电路是不仅仅取决于当前的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。

2、有没有存储（记忆）单元3、结构特点女团逻辑电路只是涵盖了电路，但是时序逻辑电路涵盖了女团逻辑电路+存储电路，输入状态必须意见反馈至女团电路的输出端的，与输出信号共同同意女团逻辑的输入。

常用组合逻辑电路——算术运算电路1、半加器两个数a、b相加，只求本位之和，暂不管低位送来的进位数，称之为“半加”。

顺利完成半提功能的逻辑电路叫做半加器。

实际并作二进制乘法时，两个加数通常都不能就是一位，因而不考量低位位次的半加器就是无法解决问题的。

2、全加器两数相乘，不仅考量本位之和，而且也考量低位去的入位数，称作“全加”。

同时实现这一功能的逻辑电路叫做全加器。

3、四位串行加法器如t。

优点：电路直观、相连接便利。

缺点：运算速度不低。

最低位的排序，必须要到所有低位依此运算完结，送去位次信号之后就可以展开。

为了提升运算速度，可以使用全面性位次方式。

4、超前进位加法器所谓全面性位次，就是在作乘法运算时，各位数的位次信号由输出的二进制数轻易产生。

5 . 1 异步时序逻辑电路模型（一）异步时序逻辑电路的分类异步时序电路可以从不同的角度进行分类。

1•冲异步时序电路和电平异步时序电路输入信号有脉冲信号和电平信号两种。

所谓电平信号是以电平的高低来表示信号；而脉冲信号是以脉冲的有无来表示信号。

根据输入信号的不同，异步时序电路又分脉脉冲时序电路和电平异步时序电路两种。

如果加到异步时序电路的输入为脉冲，则称为脉冲异步时序电路；反之，如果输入信号为电平.则称为电平异步时序电路。

2.米勒电路和莫尔电路根据输出与输入的不同关系，异步时序电路有米勒电路和莫尔电路两种类型。

假如电路的输出状态不仅与输入状态有关，还与二次状态有关，这样的异步时序电路称米勒电路；如果电路的输出状态仅与二次状态有关，而与输入状态无关，这样的异步时序电路称为莫尔电路。

（二）异步时序逻辑电路的一般结构异步时序电路由组合电路和存储电路两部分组成。

脉冲异步时序电路的存储电路常采用触发器，它可以是时钟控制触发器，也可以是基本R-S触发器。

在使用时钟控制触发器时，触发器不被统一的时钟脉冲同步，每个触发器的时钟端作为一个独立的输入端。

电平异步时序电路的存储电路采用延迟元件，它可以是外加的延迟元件，也可以利用反馈回路的附加延迟。

脉冲异步时序电路与同步时序电路的主要差别是电路的状态改变方式不同，前者在输入信号的控制下改变状态，而后者却在同一时钟脉冲控制下改变状态。

这一差别导致了脉冲异步时序电路和同步时序电路在分析和设计方法上都有若干差别。

一、5 . 2 脉冲异步时序逻辑电路脉冲异步时序电路状态的改变直接依赖于输入脉冲，即每来一个输入脉冲，电路状态发生一次变化。

由于触发器没有公共的时钟脉冲来同步，电路状态的转换将不可预测。

为了使脉冲异步时序电路可靠工作，对脉冲异步时序电路的输入信号应作如下规定：（1）不允许在两个（或两个以上）输入端同时加输入脉冲；（2）第二个输入脉冲的到来，必须在第一个输入脉冲所引起的整个电路的响应完全结束之后。

异步时序逻辑电路的分析异步时序逻辑电路由状态元件和组合逻辑电路构成。

状态元件可以是触发器、锁存器或计数器等，用于存储和更新系统的状态信息。

组合逻辑电路用于根据输入信号和状态元件的当前状态生成输出信号。

异步时序逻辑电路使用特殊的电路元件来处理时序问题，如时序器、分频器、状态机等。

分析是指确定异步时序逻辑电路所需的状态元件和组合逻辑电路，以及它们之间的关系。

在分析过程中，需要识别系统的输入和输出信号，并建立它们之间的关联关系。

通过对系统的输入进行序列和输入/输出的波形分析，可以确定输入和输出之间的时序关系。

合成是指根据分析结果生成实际的电路布局和连接。

在合成过程中，需要选择合适的电路元件，并确定它们之间的连接方式和时序关系。

合成过程可以使用电路设计软件来自动生成电路图和布局。

1.确定系统的输入和输出信号。

根据实际需求和系统功能，确定输入和输出信号的类型和名称。

输入信号通常是一些外部事件或控制信号，输出信号则是系统的响应。

2.建立输入和输出信号之间的关联关系。

根据系统的逻辑功能和时序要求，确定输入和输出信号之间的时序关系。

可以使用状态转换图、状态转移表或状态图等形式来描述这种关系。

3.确定状态元件的类型和数量。

根据系统的状态信息和时序性能要求，选择合适的状态元件。

触发器是最常用的状态元件，可用于存储系统的状态信息。

根据状态元件的类型和数量，可以确定系统的状态变量。

4.建立状态元件和组合逻辑电路之间的关系。

根据系统的逻辑功能和时序要求，确定状态元件和组合逻辑电路之间的逻辑关系。

组合逻辑电路用于根据输入信号和当前状态元件的状态生成输出信号。

5.分析输入/输出时序波形。

通过仿真或实验，分析输入/输出时序波形以验证系统的正确性。

根据时序波形图，可以确定信号的传输延迟和时序约束等重要参数。

6.优化电路设计。

根据分析结果，对电路进行优化。

常见的优化技术包括布局优化、电路复用和逻辑优化等。

优化的目标是减少电路的延迟、功耗和面积，提高系统的性能和可靠性。

同步时序逻辑电路和异步时序逻辑电路1. 引言说到电路，大家可能会觉得有点儿高深莫测，其实它们就像生活中的各种小插曲，错综复杂但又充满趣味。

今天我们来聊聊两种电路：同步时序逻辑电路和异步时序逻辑电路。

听起来很正式吧？其实就像两位老朋友，各有各的个性，给我们的生活带来不同的滋味。

2. 同步时序逻辑电路2.1 什么是同步电路先说说同步时序逻辑电路。

想象一下，大家一起跳舞，必须跟着节拍来对吧？这就是同步电路的工作原理。

它们依靠一个时钟信号来统一行动，一切都得在这个时钟的节奏下进行。

你想想，如果没有这个节拍，大家就会乱成一团，完全没法协调。

2.2 优点与缺点同步电路的优点可多了。

首先，它们容易设计，因为所有的动作都得听从同一个“老大”——时钟。

这样一来，故障也比较容易定位，就像在大合唱里找出跑调的那个人，轻而易举！但是，当然了，凡事都有两面。

它们在速度上可能会受到限制，因为要等时钟信号到位才能开始下一步，仿佛总得等着老大下命令。

3. 异步时序逻辑电路3.1 什么是异步电路接下来，我们来聊聊异步时序逻辑电路。

这家伙就有点儿“放飞自我”的意思。

想象一下，大家随意地跳舞，没有固定的节拍，各自随心所欲，热火朝天。

这种电路不需要时钟信号，各个部分可以独立工作，就像一场即兴表演，想跳就跳，想停就停。

3.2 优点与缺点异步电路的优点就是速度快，反应灵敏。

因为没有时钟的限制，它们可以在需要的时候马上响应，特别适合处理突发事件，像是过马路时的红绿灯，红灯一亮就得停下，绿灯一闪立马走。

可是，快可不代表好，有时候这就像在一场没有指挥的音乐会上，大家都想表现，结果弄得一团糟，容易出现竞争和冲突。

4. 比较与应用4.1 各自的应用领域那么，这两种电路究竟哪种更好呢？这就要看情况了。

同步电路一般用于那些需要稳定和可靠性的地方，比如计算机和大型系统。

而异步电路则适合需要快速反应的地方，比如一些高频交易系统或者一些需要低延迟的通信设备。

同步和异步时序逻辑电路的原理
同步和异步时序逻辑电路是数字电路中常见的两种时序逻辑电路。

它们的工作原理不同，但都能实现数字电路的各种功能。

同步时序逻辑电路的原理是在时钟信号的控制下完成逻辑运算。

时钟信号是一个周期性的信号，用来同步各个逻辑门的运算。

当时钟信号的上升沿或下降沿出现时，逻辑门才会进行运算，从而保证了各个逻辑门的运算是同步的。

在同步电路中，时序问题得到了很好的解决，但是由于时钟延时等原因，同步电路在高速运算时容易出现冲突。

异步时序逻辑电路的原理是通过输入信号的状态变化来触发逻
辑运算。

异步电路中没有时钟信号的控制，逻辑门的运算只受输入信号的控制。

在异步电路中，逻辑门的运算是异步的，因此时序问题容易出现。

但是异步电路具有更高的响应速度和更低的冲突率，因此在需要快速响应的系统中往往使用异步电路。

总的来说，同步电路和异步电路各有优劣，需要根据具体的应用场合选择合适的电路。

- 1 -。

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常见的两种设计方式，它们在工作原理、应用场景和优缺点等方面存在差异。

一、同步时序电路的特点及优缺点同步时序电路是指电路中各个部件的时钟信号是同步的，即它们都根据同一个时钟信号进行工作。

同步时序电路具有以下特点：1. 同步性强：同步时序电路中各个部件的时钟信号是同步的，它们在时钟的上升沿或下降沿进行操作，因此能够确保电路的各个部件在相同的时间完成操作，保证了电路的同步性。

2. 设计简单：同步时序电路的设计相对比较简单，因为各个部件的时钟信号是同步的，所以不需要考虑时序逻辑和时序关系，只需要根据时钟信号进行操作即可。

3. 适用范围广：同步时序电路适用于处理各种类型的数据和信号，包括数字信号、模拟信号和混合信号等。

然而，同步时序电路也存在一些缺点：1. 时钟频率限制：同步时序电路的时钟频率一般较高，因为各个部件需要在一个时钟周期内完成操作，所以时钟频率的提高会增加电路的复杂度和功耗。

2. 时序关系复杂：同步时序电路中各个部件之间的时序关系比较复杂，需要进行严格的时序分析和时序约束，以确保电路的正确性和稳定性。

二、异步时序电路的特点及优缺点异步时序电路是指电路中各个部件的时钟信号是异步的，即它们根据各自的时钟信号进行工作，不依赖于其他部件的时钟信号。

异步时序电路具有以下特点：1. 独立性强：异步时序电路中各个部件的时钟信号是独立的，它们可以根据自己的时钟信号进行操作，不受其他部件的影响。

2. 灵活性高：异步时序电路的设计比较灵活，因为各个部件的时钟信号是独立的，所以可以根据实际需求进行灵活的时序设计。

3. 时钟频率自适应：异步时序电路的时钟频率可以根据实际需求进行自适应调节，不需要严格按照同步时序电路的时钟频率进行设计。

然而，异步时序电路也存在一些缺点：1. 设计复杂度高：异步时序电路的设计相对比较复杂，因为各个部件的时钟信号是异步的，所以需要考虑时序逻辑和时序关系，以确保电路的正确性和稳定性。

同步时序电路和异步时序电路触发器是构成时序逻辑电路的基本元件，根据电路中各级触发器时钟端的连接方式，可以将时序逻辑电路分为同步时序电路和异步时序电路。

在同步时序电路中，各触发器的时钟端全部连接到同一个时钟源上，统一受系统时钟的控制，因此各级触发器的状态变化是同时的。

在异步时序逻辑电路中，各触发器的时钟信号是分散连接的，因此触发器的状态变化不是同时进行的。

8.2.1 同步时序电路设计1．同步时序电路原理说明从构成方式上讲，同步时序电路所有操作都是在同一时钟严格的控制下步调一致地完成的。

从电路行为上讲，同步电路的时序电路共用同一个时钟，而所有的状态变化都是在时钟的上升沿（或下降沿）完成的。

例如，基本的D触发器就是同步电路，当时钟上升沿到来时，寄存器把D 端的电平传到Q输出端；在上升沿没有到来时，即使D端数据发生变化，也不会立即将变化后的数据传到输出端Q，需要等到下一个时钟上升沿。

换句话说，同步时序电路中只有一个时钟信号。

2．同步电路的Verilog HDL描述同步逻辑是时钟之间存在固定因果关系的逻辑，所有时序逻辑都在同源时钟的控制下运行。

注意，在Verilog HDL实现时并不要求同一时钟，而是同源时钟。

所谓的同源时钟是指同一个时钟源衍生频率比值为2的幂次方，且初相位相同的时钟。

例如，clk信号和其同初相的2分频时钟、4分频就是同源时钟。

（1）典型的同步描述在Verilog HDL设计中，同步时序电路要求在程序中所有always块的posedge/negedge关键字后，只能出现同一个信号名称（包括同源的信号），并且只能使用一个信号跳变沿。

下面给出一个同步时序电路的描述实例。

【例8-9】通过Verilog HDL给出一个同步的与门。

上述程序比较简单，这里就不给出其仿真结果。

（2）同步复位的描述同步复位，顾名思义，就是指复位信号只有在时钟上升沿为有效电平时，才能达到复位的效果。

否则，无法完成对系统的复位工作。

同步时序逻辑电路和异步时序逻辑电路实现同一功能, 运行速度
同步时序逻辑电路和异步时序逻辑电路在实现同一功能时，运行速度的主要差异在于电路结构、时钟信号和状态变化等方面。

1.电路结构：同步时序逻辑电路通常具有一个统一的时钟信号，所有触发器都同步地工作。

这种电路结构使得分析方法和设计相对简单。

而异步时序逻辑电路中，各个触发器可能具有不同的时钟信号，因此电路结构相对复杂。

2.时钟信号：同步时序逻辑电路中的统一时钟信号使得各个触发器的状态变化能够在预定时间内完成，从而提高了整个电路的运行速度。

异步时序逻辑电路中的多个时钟源导致各个触发器的状态变化有时间先后，可能影响整个电路的运行速度。

3.状态变化：在同步时序逻辑电路中，每个时钟周期内，触发器的状态会按照设计逻辑发生一次变化。

而在异步时序逻辑电路中，触发器的状态变化不是严格按周期进行的，而是由输入信号直接决定。

这使得异步时序逻辑电路的运行速度受到一定影响。

同步时序逻辑电路在运行速度上相对较快，因为它具有统一的时钟信号和严格的状态变化周期。

然而，异步时序逻辑电路在某些情况下具有更高的灵活性和复杂性，但运行速度可能较慢。
