光耦隔离运放HCPL-7800 在电机电流采样中的应用

光耦隔离的作用及其原理光耦隔离器（Optocoupler）是一种被广泛使用于电子电路中的隔离器件。

其作用是将输入信号与输出信号通过光学器件隔离开来，以便实现信号传输的电气隔离。

光耦隔离器通常由光发射器和光接收器组成，光发射器和光接收器之间通过光线（通常为红外线）进行信号的传输。

光发射器是一个发光二极管（LED），它将输入的电流转化为光信号发射出去。

光接收器是一个光敏二极管或光电三极管，它将接收到的光信号转化为电流输出。

光耦隔离器的原理基于光电转换效应，即将输入电信号转换为光信号，并通过光接收器将光信号转换为输出电信号。

其工作原理如下：1.输入信号转换：当输入信号电平高时，输入端的电流会流向光发射器（发光二极管），激活发光二极管并产生光束。

当输入信号电平低时，输入端的电流不会流向光发射器，光发射器处于关闭状态。

2.光信号传输：发光二极管产生的光束会穿过隔离器内的隔离通道，通常是一个塑料管或玻璃管。

这种隔离材料对光线的透射性能较好，能够有效传输光信号。

3.光信号接收：光接收器位于隔离器的另一端，当接收到发光二极管发出的光束时，光电转换器件（如光敏二极管或光电三极管）会将光信号转换为相应大小的电流输出信号。

4.输出信号转换：光接收器输出的电流信号经过放大和调理电路处理后，可以得到与输入信号相应的输出信号。

光耦隔离器的作用主要有以下几个方面：1.电气隔离：光耦隔离器将输入和输出电路通过光信号隔离开来，避免了直接接触的电气连接，从而实现了电气隔离。

这种电气隔离能够有效地防止输入和输出电路之间的电流、电压、干扰等相互传播，提高了电路系统的稳定性和可靠性。

2.电压传递：光耦隔离器可以将输入电路和输出电路之间的电压进行适当的升降，实现不同电平的转换。

例如，将高电平的输入信号转换为低电平的输出信号，或将低电平的输入信号转换为高电平的输出信号。

3.信号隔离：光耦隔离器适用于不同高低压电路之间的信号传输。

通常应用于将微小信号从低压侧传输到高压侧的场合，如从传感器获取信号并将其传输到控制器或驱动器。

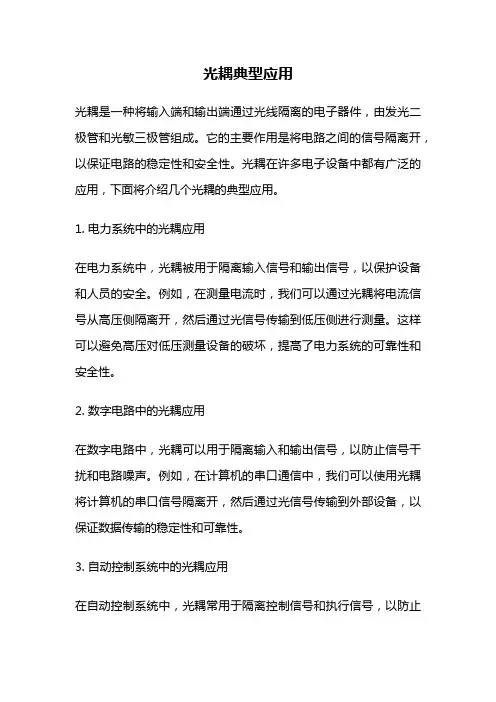

光耦典型应用光耦是一种将输入端和输出端通过光线隔离的电子器件，由发光二极管和光敏三极管组成。

它的主要作用是将电路之间的信号隔离开，以保证电路的稳定性和安全性。

光耦在许多电子设备中都有广泛的应用，下面将介绍几个光耦的典型应用。

1. 电力系统中的光耦应用在电力系统中，光耦被用于隔离输入信号和输出信号，以保护设备和人员的安全。

例如，在测量电流时，我们可以通过光耦将电流信号从高压侧隔离开，然后通过光信号传输到低压侧进行测量。

这样可以避免高压对低压测量设备的破坏，提高了电力系统的可靠性和安全性。

2. 数字电路中的光耦应用在数字电路中，光耦可以用于隔离输入和输出信号，以防止信号干扰和电路噪声。

例如，在计算机的串口通信中，我们可以使用光耦将计算机的串口信号隔离开，然后通过光信号传输到外部设备，以保证数据传输的稳定性和可靠性。

3. 自动控制系统中的光耦应用在自动控制系统中，光耦常用于隔离控制信号和执行信号，以防止信号干扰和电路故障。

例如，在自动化生产线中，我们可以使用光耦将控制信号从控制器隔离开，然后通过光信号传输到执行器，以实现自动化控制。

这样可以提高生产效率和产品质量，减少人为操作的错误。

4. 医疗设备中的光耦应用在医疗设备中，光耦被广泛应用于隔离传感器信号和控制信号，以保证医疗设备的安全性和可靠性。

例如，在心电图监测仪中，我们可以使用光耦将心电信号从患者隔离开，然后通过光信号传输到监测仪，以避免电流对患者的伤害和干扰。

这样可以确保医疗设备的准确性和稳定性，提高医疗服务的质量。

光耦作为一种重要的电子器件，在许多领域都有广泛的应用。

它通过光信号隔离输入和输出信号，保证了电路的稳定性和安全性。

在电力系统、数字电路、自动控制系统和医疗设备等领域，光耦都发挥着重要的作用。

随着科技的不断发展，光耦的应用也将不断拓展，为各个领域的电子设备带来更多的便利和安全性。

光耦隔离运放HCPL-7800 在电机电流采样中的应用电子技术欢迎到访我的豆丁主页:(文档精灵)本文格式为WORD，能编辑和复制，感谢您的阅读。

光耦隔离运放HCPL-7800 在电机电流采样中的应用隔离运放电机驱动旁路电容">摘要:本文介绍了一种专门适用于隔离运放HCPL-7800的结构和特点，并重点介绍了此隔离运放的应用。

关键词:隔离运放，电流采样1. 概述HCPL-7800隔离运放是专门为电机驱动电流的检测设计的。

电机电流通过一个外部采样。

电阻得到模拟电压，进入芯片。

在隔离侧的另一边得到一个微分的输出电压。

这个微分的输出电压正比与电机电流，通过一个光耦放大器转换成单端信号。

由于在现代开关逆变器电机驱动中电压的共模干扰一般都有几百伏每微秒，而HCPL-7800能够抗至少10kv/us的共模干扰。

正是基于这一点,HCPL-7800隔离运放为在很嘈杂的环境中，电机电流的检测提供了更高的准确性和稳定性，也为各种各样的电机控制提供了平滑控制的可能。

它也能被用于在严重的噪声干扰的环境中需要很高的准确性，稳定性和线性的的模拟信号的隔离。

HCPL-7800的增益为+/-3%，HCPL-7800(A)适用于比较精确的场合，因为它的增益为+/-1%，它应用了先进的( Sigma;-Delta;)的模数转换技术，斩波放大器和全微分电路拓扑。

它的具体的原理图如图1所示:图1 HCPL-7800的结构简图HCPL-7800(A)隔离运放广泛应用于电机的相电流检测，逆变器的电流检测，开关电源的脉冲信号的隔离，一般的电流检测和监测，一般的模拟信号的隔离等方面。

跟LEM比较，它更加适用于电机电流的检测，抗共模抑制比的能力较强，同时具有很高的性价比。

2. 典型应用图2是HCPL-7800对电机电流采样的应用电路，从图中可以看出HCPL-7800(A)的电源欢迎到访我的豆丁主页:(文档精灵)本文格式为WORD，能编辑和复制，感谢您的阅读。

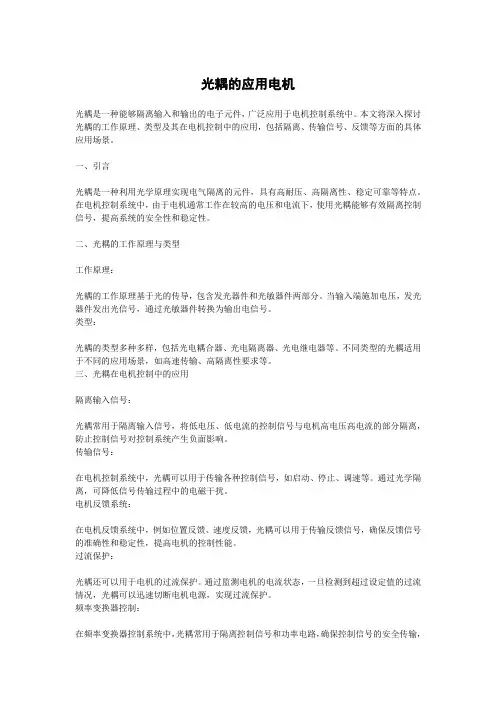

光耦的应用电机光耦是一种能够隔离输入和输出的电子元件，广泛应用于电机控制系统中。

本文将深入探讨光耦的工作原理、类型及其在电机控制中的应用，包括隔离、传输信号、反馈等方面的具体应用场景。

一、引言光耦是一种利用光学原理实现电气隔离的元件，具有高耐压、高隔离性、稳定可靠等特点。

在电机控制系统中，由于电机通常工作在较高的电压和电流下，使用光耦能够有效隔离控制信号，提高系统的安全性和稳定性。

二、光耦的工作原理与类型工作原理：光耦的工作原理基于光的传导，包含发光器件和光敏器件两部分。

当输入端施加电压，发光器件发出光信号，通过光敏器件转换为输出电信号。

类型：光耦的类型多种多样，包括光电耦合器、光电隔离器、光电继电器等。

不同类型的光耦适用于不同的应用场景，如高速传输、高隔离性要求等。

三、光耦在电机控制中的应用隔离输入信号：光耦常用于隔离输入信号，将低电压、低电流的控制信号与电机高电压高电流的部分隔离，防止控制信号对控制系统产生负面影响。

传输信号：在电机控制系统中，光耦可以用于传输各种控制信号，如启动、停止、调速等。

通过光学隔离，可降低信号传输过程中的电磁干扰。

电机反馈系统：在电机反馈系统中，例如位置反馈、速度反馈，光耦可以用于传输反馈信号，确保反馈信号的准确性和稳定性，提高电机的控制性能。

过流保护：光耦还可以用于电机的过流保护。

通过监测电机的电流状态，一旦检测到超过设定值的过流情况，光耦可以迅速切断电机电源，实现过流保护。

频率变换器控制：在频率变换器控制系统中，光耦常用于隔离控制信号和功率电路，确保控制信号的安全传输，同时避免高功率电路对控制电路的影响。

四、光耦应用的优势与挑战优势：光耦具有电气隔离、高耐压、稳定可靠的特点，能够有效提高电机控制系统的安全性和稳定性。

挑战：在高速、高频率、高功率的电机控制系统中，光耦的响应速度和传输带宽可能成为挑战，需要选用适当型号和配置的光耦以满足要求。

五、未来发展趋势高性能光耦材料：未来可能会涌现出新型高性能的光耦材料，以适应更高性能、更复杂场景的电机控制需求。

光耦的工作原理及应用光耦是光电器件中的一种，是指通过光信号来实现电信号的传递和隔离的装置。

光耦的核心部件是光电二极管和光敏三端元件，利用光电效应将光能转化为电能，实现光与电之间的能量转换。

光耦的工作原理可以简单地描述为：当有光照射到光电二极管时，光电二极管会产生光电效应，将光信号转化为电信号。

光电二极管一般是由半导体材料制成的，当光照射在其PN结上时，会导致电子-空穴对的形成。

由于PN结的特殊结构，导致电子和空穴发生迁移到对立面，从而产生电流。

这个产生的电流被称为光电流。

光达到电的隔离也是光耦的一大特点。

光耦内部的光敏三端元件起到了隔离的作用。

光敏三端元件有两个主要部分：发光二极管和光敏三端器件。

发光二极管作为光的发射源，将电信号转化为光信号。

光敏三端器件则扮演接收光信号并转化为电信号的角色。

光耦内部的发射器和接收器被隔离开来，通过光传递信号，从而实现了电的隔离。

光耦的应用非常广泛，主要体现在以下几个方面：1. 隔离与放大光耦可以在电路中实现隔离和放大的功能。

由于光耦中的光敏三端器件起到了电的隔离作用，所以可以用于解决电路中的地线干扰和短路问题。

同时，光耦还可以放大信号，提高信号的传输距离和抗干扰能力。

2. 光耦耦合器光耦耦合器是光耦的一种特殊应用形式，主要实现电信号的光电转换和电-光互换。

通过光耦耦合器，可以将输入信号转化为光信号，并通过光纤等传输介质传递。

这样可以避免传统电信号传输中的电磁干扰和损耗问题。

3. 开关控制和调光光耦的工作原理还可以实现开关控制和调光的功能。

当输入信号发生变化时，光耦的光敏三端器件会对光信号进行调制，从而控制输出信号的开关和强度。

这在一些需要对光信号进行精准控制的场合非常有用，比如调光灯、光电传感器等。

4. 电力控制与测量光耦在电力控制与测量领域也有广泛应用。

通过光耦可以实现对各种电器设备的远程控制和测量，比如家电、电机控制、电能表等。

由于光耦可以进行电隔离，避免了电气设备之间的互相影响和干扰，提高了系统的稳定性和可靠性。

伺服电机控制系统中电流采样三种方案的比较罗映, 万超（华南理工大学广东广州510640）摘要：伺服电机控制系统中，精确的电流采样是实现高性能闭环控制系统的关键。

本文针对电流检测常用的三种方案进行了实验和比较，获得了三种方案各自优势和缺点的清晰认识，这对基于不同的条件选择合适的电流检测方案提供了参考。

关键字：电机控制伺服系统电流环电流检测Comparison of the three schemes of current sampling in the controlling system of servo motorYing Luo, Chao Wan(South China university of technology, Guangzhou 510640 , China)Abstract:in the controlling system of servo motor, accurate current sampling is the key of realizing the high-powered close loop controlling system. In this paper, aim at three normal schemes of current sampling, do some experiments and compare the results, then obtain very clear cognition about the advantages and the faults of the schemes respectively, that can supply the reference for choosing proper scheme of current sampling in the base of different situation.Key words: motor controlling, servo system, the loop of current, current sampling1前言对于数字化伺服电机控制系统，转矩环的性能直接影响着系统的控制效果，电流采样的精度和实时性很大程度上决定了系统的动、静态性能，精确的电流检测是提高系统控制精度、稳定性和快速性的重要环节，也是实现高性能闭环控制系统的关键。

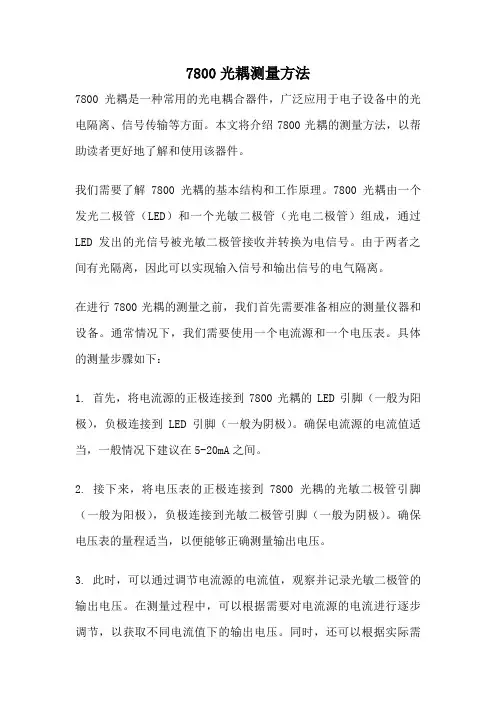

7800光耦测量方法7800光耦是一种常用的光电耦合器件，广泛应用于电子设备中的光电隔离、信号传输等方面。

本文将介绍7800光耦的测量方法，以帮助读者更好地了解和使用该器件。

我们需要了解7800光耦的基本结构和工作原理。

7800光耦由一个发光二极管（LED）和一个光敏二极管（光电二极管）组成，通过LED发出的光信号被光敏二极管接收并转换为电信号。

由于两者之间有光隔离，因此可以实现输入信号和输出信号的电气隔离。

在进行7800光耦的测量之前，我们首先需要准备相应的测量仪器和设备。

通常情况下，我们需要使用一个电流源和一个电压表。

具体的测量步骤如下：1. 首先，将电流源的正极连接到7800光耦的LED引脚（一般为阳极），负极连接到LED引脚（一般为阴极）。

确保电流源的电流值适当，一般情况下建议在5-20mA之间。

2. 接下来，将电压表的正极连接到7800光耦的光敏二极管引脚（一般为阳极），负极连接到光敏二极管引脚（一般为阴极）。

确保电压表的量程适当，以便能够正确测量输出电压。

3. 此时，可以通过调节电流源的电流值，观察并记录光敏二极管的输出电压。

在测量过程中，可以根据需要对电流源的电流进行逐步调节，以获取不同电流值下的输出电压。

同时，还可以根据实际需要对LED的驱动电流进行优化，以获得更好的测量效果。

需要注意的是，在进行7800光耦的测量时，应尽量避免光干扰。

在测量环境中，应尽量减少其他光源的干扰，以确保测量结果的准确性。

为了保证测量结果的可靠性，还可以进行一些其他的检验和验证。

例如，可以通过改变光敏二极管的照射光线强度，观察并记录输出电压的变化情况。

在正常情况下，输出电压应该随着照射光线强度的增加而增加。

总结起来，7800光耦的测量方法主要包括连接电流源和电压表，并通过调节电流源的电流值来观察和记录光敏二极管的输出电压。

通过合理设置和调节测量参数，可以获得准确可靠的测量结果。

同时，还要注意避免光干扰，以确保测量过程的准确性和稳定性。

隔离运放和隔离光耦隔离运放和隔离光耦，听起来好像两个啥都不懂的人聊电路的名字，但其实这两个小家伙在电子世界里可有着大大的作用呢！你要是玩过电子电路，可能就知道，这俩东西虽然名字有点拗口，但要是搞明白了，它们就能帮你解决不少麻烦。

先别急，咱慢慢聊。

咱们从隔离运放说起。

这个“运放”可不是运动员的“运”，它是“运算放大器”的简称，别看它名字一堆，实际上它就是帮你把信号放大，让它足够大，足够清晰，能让后面的电路轻松读取。

运放一般有两个输入，一个输出，作用就是接受信号，把它放大，最后输出一个更强的信号。

可是，你要知道，很多时候我们需要把不同电路之间的信号隔离开来，避免干扰和噪音。

所以，这个“隔离运放”就应运而生了。

你想，假如你有一个高压电路，里面的电压波动很大，可能会把你的低压电路搞得乱七八糟的。

这时候，隔离运放就像是一个“安保大哥”，它帮你把这两者分开，确保高压电路的信号不会把低压电路弄得一团糟。

它就好像一个超级强力的过滤器，既能让信号顺利传递，又能把不需要的噪音拦在门外。

对了，隔离运放可不仅仅是隔离噪声，它还能隔离电气故障，防止因为某个部分出问题而影响到其他部分，真是防患未然，预防为主。

说完了隔离运放，那咱再聊聊隔离光耦。

这个家伙的名字有点意思，光耦，顾名思义，就是跟“光”有关的东西。

你可能会问了，光和电有什么关系？光耦就是利用光信号来传递电信号的一个小玩意。

它的工作原理是这样的：一个电信号先通过电流激发出光源，光源通过光纤或透明介质传递，再通过接收端的光电二极管把光信号转换回电信号。

你看，这个过程就像是一个电信号变魔术，瞬间变成了光，再变回来，完成了“隔离”的任务。

就这么简单，却能在电气隔离上发挥着极为重要的作用。

你可能已经发现了，不管是隔离运放还是隔离光耦，它们都有一个共同的使命——就是将电路中的不同部分有效隔离，减少相互之间的干扰和影响。

这俩东西虽然在原理上有差异，一个是通过电压信号放大，一个是通过光信号传递，但本质上，它们的工作目标是一样的。

Avago推出ACPL-78A/C780/C784系列隔离放大器Avago Technologies(安华高科技)宣布推出采用延展型SO-8封装，具备高性价比的新系列超小型隔离放大器产品，非常适合工业应用中各种电子电机驱动电机驱动设计使用。

Avago 的新ACPL-C78A/C780/C784系列隔离放大器面向电子电机驱动线路中电流感应电流感应应用设计，并采用先进的Sigma-Delta (Σ-Δ) 模数转换技术，帮助设计工程师设计工程师精确测量伺服和高端变频电机驱动中的电机相位电流。

典型应用包括变频器电流感应、电机相位和电流幅度感应、马达电压幅度感应、开关式电源|稳压器信号隔离、工业用模数转换以及通用型电流感应和监控等。

Avago的ACPL-78A/C780/C784系列隔离放大器采用新延展型SO-8封装，占用空间比传统DIP封装小30%，却还可以符合8 mm的爬电距离和电气间隙要求。

通过在现有HCPL-78xx 系列隔离放大器之外推出新系列ACPL-C78x产品，Avago可以提供给设计工程师符合他们各种设计和应用需求，选择丰富的放大器产品。

随着电机驱动单元复杂度越来越高且尺寸越来越小的发展趋势，体积较小电流感应器件的使用将会越来越普遍，ACPL-C78x系列的推出将进一步扩展Avago公司电流感应产品在市场上的地位，并帮助电机控制设计工程师缩小设计所需的印刷电路板空间。

除此之外，ACPL-C78x系列的高共模抑制(CMR, Common Mode Rejection)能力更可以提供给设计工程师在高噪声电机控制环境下精确进行电机电流监测，为电机控制应用提供更平稳控制(更小转矩)所需的精确度和稳定度，这些新延展型封装产品符合大部分产业安全标准要求，如IEC/EN/DIN EN 60747-5-2、UL 1577以及CSA等，Avago的ACPL-C78x系列采用无铅封装型式供货。

功能特点和优势高CMR (VCM = 1000V时为15kV/μs)可抑制高共模噪声带来更平稳控制紧凑的可自动插入延展型SO-8封装可节省电路板空间0.00025 V/V/oC的超低增益温度漂移可以在整个工作温度范围内提供精确的信号增益0.3mV输入偏移电压100 kHz带宽0.004%的非线性度提供高线性化信号输出具备全球标准认证的增强隔离效果：IEC/EN/DIN EN 60747-5-2: VIORM = 1400 Vpeak (060选择)UL 1577: 一分钟5000Vrms，所有选择CSA采用先进的Sigma-Delta (Σ-Δ)模数转换技术全差动式放大器。

光电耦合器及其应用光电耦合器也被称为光电隔离器，简称光耦。

光电耦合器是以光为传输媒介来传输电信号的器件。

通常把发光二极管与光敏晶体管封装在同一管壳内，当光电耦合器的输入端加电信号时发光二极管发出光线，光敏晶体管接收光线之后从输出端产生电流流出，光电耦合器的光-电反应是随着光的变化而变化的，从而实现了“电-光-电”的转换，实现隔离电信号的传递。

线性光电耦合器能够传输连续变化的模拟电压或模拟电流信号，并且得到了广泛的应用。

光电耦合器的主要优点是单向信号传输，使输入信号和输出信号实现了隔离，具有很强的抗干扰能力。

光电耦合器具有使用寿命长、传输效率高、体积小等特点，在电子电路中得到了广泛的应用。

光电耦合器可以广泛用于级间耦合、信号传输、电气隔离、电路开关及电平转换等应用场合。

在开关电源电路中可以利用光电耦合器来构成反馈回路，通过光电耦合器的调整、控制输出电压，达到稳定输出电压的目的。

电流传输比CTR是光电耦合器的重要参数，通常用直流电流传输比来表示。

当输出电压保持恒定时，电流传输比CTR等于直流输出电流与直流输入电流的百分比。

采用一只光敏晶体管的光电耦合器，电流传输比CTR的范围大多为20%~300%（如4N35），光电耦合器PC817的电流传输比CTR 为80%~160%，达林顿型光电耦合器（如4N30）的电流传输比CTR 可达100%~5000%。

这表明要获得同样的输出电流，后者只需较小的输入电流。

光电耦合器按输入、输出信号之间的线性与非线性关系可以分为线性光电耦合器和非线性光电耦合器两大类。

根据不同的用途，可选用不同类型的光电耦合器。

普通光电耦合器的CTR与输入电流关系是非线性的，在输入电流较小时的非线性失真尤为严重，因此它不适合传输模拟信号。

线性光电耦合器的CTR与输入电流关系具有良好的线性度，特别是小信号时，其交流电流传输比很接近于直流电流传输比CTR值，因此适合于传输模拟电压或电流信号，输出与输入之间呈线性关系，这是线性光电耦合器的重要特性。

电感耦合等离子体质谱安捷伦7800原理和应用第1节：引言电感耦合等离子体质谱（I nd uc ti ve ly Co up l ed Pl as ma Ma ss Spe c tr om et ry，简称I C P-M S）是一种广泛应用于元素分析的理化检测技术。

安捷伦7800型I CP-MS作为目前市场上领先的仪器之一，其原理和应用备受关注。

本文将介绍安捷伦7800型I CP-M S的原理和应用方面的内容。

第2节：安捷伦7800型ICPM S的工作原理安捷伦7800型IC P-M S是利用电感耦合等离子体发生器产生高温、高能量的等离子体，并利用磁场将等离子体约束在一个空间中。

这个空间称为认证区（Q ua dr upo l e）。

电感耦合等离子体源（I nd uc ti ve ly Co up l ed Pl as ma So ur ce，简称I C P源）通过电磁感应的方式，将高频电能转化为等离子体源中的等离子体能量。

在I CP源中，气体通入并被离子化，形成高温等离子体。

这个等离子体中，原子和分子会发生电离和激发，产生独特的质谱信号。

安捷伦7800型IC P-M S中的认证区是一个四极杆，通过调整电压和频率，在等离子体中对不同质量的离子进行过滤分离作用。

只有通过正确质量的离子能够穿过杆体，从而达到选择性检测的目的。

同时，杆体也可以根据特定的质量谱信号来进行数据采集。

第3节：安捷伦7800型ICPM S的应用安捷伦7800型IC P-M S在多个领域得到了广泛的应用，以下是其中的一些典型应用。

3.1环境分析安捷伦7800型IC P-M S可以广泛应用于环境领域的元素分析。

例如，通过测定水样中的重金属元素含量，可以评估水体的质量。

同时，还可以通过对土壤、大气、植物等样品的分析，对环境污染等问题进行监测和研究。

3.2生物医学研究在生物医学研究中，安捷伦7800型IC P-M S可以用于研究生物体内微量元素的分布和变化规律。

7800光耦测量方法光耦是一种将输入端和输出端隔离的元件，可以实现电气信号和光信号之间的相互转换。

在测量光耦的性能和参数时，可以采用下面的方法。

1.测量输入端电流：测量光耦输入端的电流可以使用万用表的电流测量档位。

首先将光耦的输出端短路，然后将万用表插入光耦的输入端和负极之间，测量出的电流即为输入端电流。

需要注意的是，在测量时应该选择适当的量程，并确保万用表的内阻较大，以尽量减小测量误差。

2.测量输出端电压：测量光耦输出端的电压可以使用示波器的电压测量功能。

将示波器的探头分别连接到光耦输出端的正极和负极，选择适当的电压测量档位，观察示波器屏幕上显示的电压波形。

输出端电压可以反映光耦的输出能力和信号质量。

3.测量响应时间：测量光耦的响应时间可以使用示波器结合信号源进行测试。

首先给光耦的输入端输入一个方波信号，频率一般为几十赫兹到几百赫兹，通过示波器观察光耦输出端得到的波形，观察波形的上升时间和下降时间，两者之和即为光耦的响应时间。

4.测量灵敏度：测量光耦的灵敏度可以使用不同输入电流对应的输出电压进行测试。

首先给光耦的输入端输入一系列不同大小的电流，记录下对应的输出电压。

然后根据输出电压和输入电流的关系，可以计算出光耦的灵敏度。

灵敏度越高表示光耦的输出电压对输入电流的变化越敏感。

5.测量耐压特性：测量光耦的耐压特性可以使用高压电源进行测试。

将高压电源的电压逐渐提高，分别对光耦的输入端和输出端进行测量，直到达到光耦规格表中所标注的最高耐压值为止。

对于输入端，可以测量其与输出端之间的绝缘电阻，以保证输入端对外界高压的绝缘性能。

以上是几种常用的光耦测量方法，可以帮助我们全面了解和评估光耦的性能和参数。

在实际应用中，可以根据具体需求选择适当的测量方法，并结合其他参数进行综合评估。

光耦的工作原理及应用
光耦是一种常用于隔离和传输电信号的光电器件，它由发光二极管（LED）和光敏晶体管（光电二极管）组成。

光耦通过光学和电学相互作用来实现输入和输出信号之间的电气隔离，从而提高电路系统的安全性和稳定性。

光耦的工作原理基于发光二极管发射光信号，并被光敏晶体管转换成相应的电信号。

当输入端施加电压，LED发光，发射的光穿过内部隔离层作用于光敏晶体管，使其导通并输出电信号。

这种光学隔离的设计使得输入端和输出端完全电气隔离，有效防止了干扰和噪声的传播，提高了电路的抗干扰能力。

在实际应用中，光耦有着广泛的用途。

一方面，光耦常用于电力电子设备中，如开关电源、逆变器等，用于隔离控制信号和功率信号，防止电流反馈和高压击穿等问题。

另一方面，光耦也被广泛应用于通信领域，如串口通信、光纤通信等，用于隔离不同系统之间的信号传输，提高通信稳定性和安全性。

此外，光耦还常用于医疗设备、汽车电子、工业控制等领域。

在医疗设备上，光耦可以用于隔离敏感信号，防止电气噪声对患者造成影响；在汽车电子上，光耦可以实现车内控制系统和驱动系统之间的隔离，提高汽车电子系统的可靠性；在工业控制方面，光耦可以用于PLC控制、传感器信号隔离等，确保工业自动化系统的稳定性和安全性。

总的来说，光耦作为一种重要的光电器件，在电子领域有着广泛的应用前景。

它通过光学隔离的方式，实现了电路系统的信号隔离和传输，在提高系统稳定性、可靠性和安全性方面发挥着关键作用。

随着科技的不断进步，相信光耦将在更多领域展现其价值，为电子设备的发展和应用带来更多新的可能性。

1。

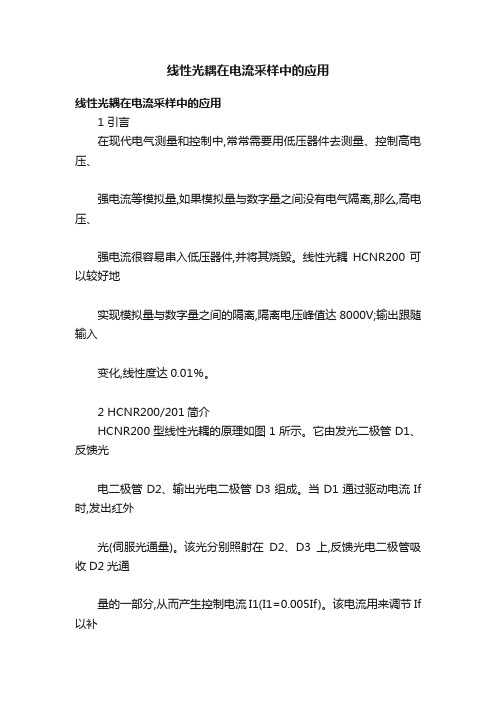

线性光耦在电流采样中的应用线性光耦在电流采样中的应用1 引言在现代电气测量和控制中,常常需要用低压器件去测量、控制高电压、强电流等模拟量,如果模拟量与数字量之间没有电气隔离,那么,高电压、强电流很容易串入低压器件,并将其烧毁。

线性光耦HCNR200可以较好地实现模拟量与数字量之间的隔离,隔离电压峰值达8000V;输出跟随输入变化,线性度达0.01％。

2 HCNR200/201简介HCNR200型线性光耦的原理如图1所示。

它由发光二极管D1、反馈光电二极管D2、输出光电二极管D3组成。

当D1通过驱动电流If 时,发出红外光(伺服光通量)。

该光分别照射在D2、D3上,反馈光电二极管吸收D2光通量的一部分,从而产生控制电流I1(I1=0.005If)。

该电流用来调节If 以补偿D1的非线性。

输出光电二极管D3产生的输出电流I2与D1发出的伺服光通量成线性比例。

令伺服电流增益K1=I1/If,正向增益K2=I2/If,则传输增益K3=K2/K1=I2/I1,K3的典型值为1。

3 电流检测电路3.1 光电导模式下的电流检测电路设计HCNR200工作在光电导模式下的检测电流电路如图2所示,信号为正极性输入,正极性输出。

隔离电路中,R1调节初级运算放大器的输入偏置电流的大小,C1起反馈作用,同时滤除了电路中的毛刺信号,避免HCNR200中的铝砷化镓发光二极管(LED)受到意外的冲击。

但是,随着频率的提高,阻抗将变小,HCNR200的初级电流增大,增益随之变大,因而,C1的引入对通道在高频时的增益有一定影响,虽然减小C1的值可以拓展带宽,但是,会影响初级运算放大器的增益,同时,初级运算放大器输出的较大毛刺信号不易被滤除。

R3可以控制LED的发光强度,对控制通道增益起一定作用。

3.2 光电压模式下的电流检测电路设计HCNR200工作在光电压模式下的检测电流电路如图3所示,信号为正极性输入,正极性输出。

R1、R2、R3、C1的作用与在光电导模式下的作用基本相同。

光耦的应用(一)光耦应用示例光耦（Optocoupler）是一种电子器件，通常由光敏二极管和光控晶体管（或场效应器件）组成，用于将输入电信号和输出电信号进行电气隔离。

它具有高速、高精度和高隔离性能等特点，被广泛应用于各种电子设备和系统中。

以下是一些光耦的常见应用领域及其详细讲解：1. 电力电子领域•电力变换器：光耦可以用于电力变换器的控制电路中，实现输入和输出电路的隔离，保护控制器免受高压电源的干扰。

•电源管理：在电源管理系统中，光耦可以用于隔离高压主电源与低压辅助电源之间的控制信号，确保安全可靠的电源管理。

•电动机驱动：光耦可以用于电动机驱动控制电路中，实现控制信号和驱动电路之间的电气隔离，避免电动机噪声对控制系统的干扰。

2. 工控领域•传感器接口：光耦可以用于传感器接口电路中，将传感器信号与控制器进行隔离，保护控制器免受传感器噪声的干扰。

•继电器驱动：光耦可以用于继电器驱动电路中，实现输入和输出电路的隔离，确保继电器正常工作，并提高系统的可靠性。

•信号隔离：在工控系统中，光耦可以用于不同信号间的隔离，防止干扰和电气冲击，保护控制器和关键设备。

3. 通讯领域•数字隔离：光耦可以用于数字信号隔离，将高速数字信号从一个电路传输到另一个电路，实现电气隔离，防止信号损耗和串扰。

•隔离放大：光耦可以用于信号隔离放大电路中，将一个电路的信号隔离后进行放大，并传输到另一个电路，实现两个电路间的信号匹配。

•光纤通信：在光纤通信系统中，光耦可以用于光纤收发模块中的光电转换，将光信号转化为电信号或者将电信号转化为光信号，实现光纤通信的远距离传输。

4. 医疗领域•医疗仪器：光耦可以用于医疗仪器中的信号隔离和控制电路，确保仪器的高精度和可靠性。

•舒适性设备：在一些医疗设备中，光耦可以用于用户界面和控制系统之间的隔离，保护用户免受电流冲击，提供舒适的体验。

•医疗数据采集：光耦可以用于医疗数据采集设备中的信号隔离和放大，确保数据采集的准确性和安全性。

光电耦合器是一种能够将光信号和电信号相互转换的器件，其作用与应用案例十分广泛。

在工业控制、通信设备、医疗设备和汽车电子等领域都有着重要的应用。

让我们来看一下光电耦合器的基本工作原理。

光电耦合器由一个发光二极管和一个光敏电阻器组成，当外界光线照射到发光二极管时，发光二极管会发出光信号，光信号被光敏电阻器转换为电信号，从而实现光信号和电信号的相互转换。

这种原理使得光电耦合器能够在不同领域中发挥重要的作用。

在工业控制领域，光电耦合器常常用于隔离控制信号，保护电路和设备。

当需要将低电平逻辑信号转换为高电平逻辑信号时，光电耦合器可以实现信号隔离和逻辑电平转换的功能，从而确保信号传输的稳定性和可靠性。

在通信设备中，光电耦合器常常用于光纤通信系统中的信号隔离和光电转换。

由于光电耦合器能够实现高速、高精度的光电转换，因此在光通信系统中有着重要的应用。

在光纤通信系统中，光电耦合器可以用于光纤收发模块中的光电转换，实现光信号和电信号的相互转换。

在医疗设备领域，光电耦合器常常用于医疗设备中的信号隔离和光电转换。

在医疗诊断仪器中，光电耦合器可以用于隔离传感器信号和控制信号，保护设备和患者的安全。

在汽车电子领域，光电耦合器常常用于车载电子系统中的信号隔离和光电转换。

在汽车车载娱乐系统中，光电耦合器可以用于隔离音频信号和控制信号，避免干扰和噪音。

光电耦合器在工业控制、通信设备、医疗设备和汽车电子等领域都有着重要的应用。

它的作用不仅体现在信号隔离和光电转换方面，还体现在提高系统稳定性、可靠性和安全性方面。

相信随着技术的不断发展，光电耦合器在更多领域将会有着更广泛的应用。

光电耦合器是一种能够将光信号和电信号相互转换的器件，其工作原理和应用案例已经在上文中进行了详细介绍。

接下来，我们将进一步探讨光电耦合器的发展趋势和未来应用可能性。

随着信息技术的不断发展和进步，光电耦合器的应用领域将会继续扩大。

随着5G通信技术的广泛应用，光电耦合器将会在光纤通信系统中发挥更加重要的作用。

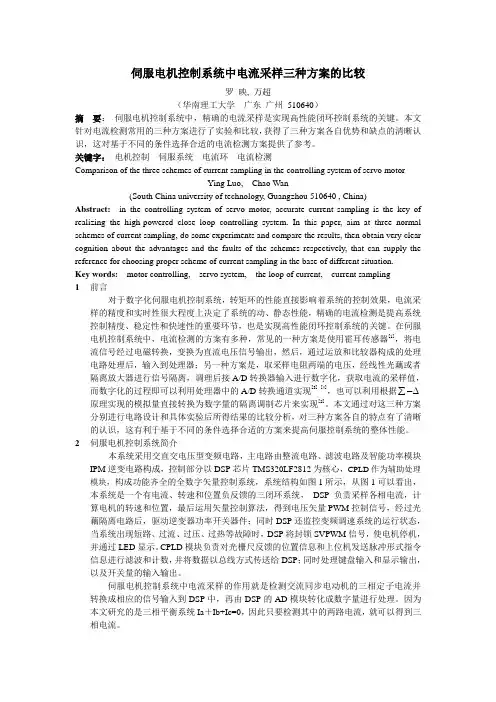

伺服电机控制系统中电流采样三种方案的比较莱姆电子（中国）有限公司罗 映 万超（华南理工大学 广东 广州 510640）摘 要： 伺服电机控制系统中，精确的电流采样是实现高性能闭环控制系统的关键。

本文针对电流检测常用的三种方案进行了实验和比较，获得了三种方案各自优势和缺点的清晰认识，这对基于不同的条件选择合适的电流检测方案提供了参考。

关键字： 电机控制 伺服系统 电流环 电流检测Comparison of the three schemes of current sampling in the controlling system of servo motorLUO Ying Wan Chao(South China university of technology, Guangzhou 510640 , China)Abstract: in the controlling system of servo motor, accurate current sampling is the key of realizing the high-powered close loop controlling system. In this paper, aim at three normal schemes of current sampling, do some experiments and compare the results, then obtain very clear cognition about the advantages and the faults of the schemes respectively, that can supply the reference for choosing proper scheme of current sampling in the base of different situation. Key words: motor controlling, servo system, the loop of current, current sampling 1 前言对于数字化伺服电机控制系统，转矩环的性能直接影响着系统的控制效果，电流采样的精度和实时性很大程度上决定了系统的动、静态性能，精确的电流检测是提高系统控制精度、稳定性和快速性的重要环节，也是实现高性能闭环控制系统的关键。

光耦的工作原理及应用光耦是一种可以将电信号转换为光信号或将光信号转换为电信号的器件。

它由光电二极管和光敏三极管组成，通过光电转换的原理来实现信号的传输与隔离。

光耦在电子技术领域中有着广泛的应用，例如在电力控制、数据传输、计算机通信等方面扮演着重要的角色。

光耦的工作原理可以简单概括为：通过光电二极管将输入端的电信号转换为光信号，然后通过光纤或光缆传输光信号到输出端，再通过光敏三极管将光信号转换为电信号。

具体来说，当输入端的电信号施加到光电二极管上时，电信号将驱动光电二极管中的PN结产生反向的压电效应，即光电二极管将电信号转换为相应的光信号。

这些光信号经过光纤或光缆的传输，到达输出端的光敏三极管。

光敏三极管中的光电二极管会吸收光信号并产生相应的电信号。

光耦广泛应用于电力控制领域。

当需要对高压电源进行控制时，使用电缆进行信号传输可能存在电流大、干扰严重等安全隐患。

而使用光耦进行信号隔离可以有效地解决这些问题。

例如，电子变压器控制系统中，需要将控制信号传输到高压继电器驱动器。

此时，通过光耦将控制信号转换为光信号，并使用光纤进行传输，可以实现电信号的隔离和安全传输。

光耦还常用于数据传输领域。

在计算机通信中，需要将电脑的输出信号转换为光信号进行传输，以便与其他计算机或设备进行通信。

通过光耦，可以将电脑中的电信号转换为光信号，并通过光纤将光信号传输到目标设备，实现高速、稳定的数据传输。

这在局域网、光纤通信等应用中非常常见。

此外，光耦还在医疗器械和测量仪器等领域中得到广泛运用。

例如，在心电监护仪中，电信号需要被转换为可靠的光信号，以便被远处显示设备接收和显示。

通过光耦，可以实现心电信号的隔离和安全传输，同时减少了接地干扰和噪音。

总之，光耦是一种重要的光电转换器件，通过光电二极管和光敏三极管实现电信号与光信号的相互转换。

它在电力控制、数据传输、计算机通信等领域中有着广泛的应用。

光耦的工作原理和应用让电信号的传输更加安全、可靠，有效降低了噪音和干扰的影响，并且提高了系统的继电器技术和传输速度。

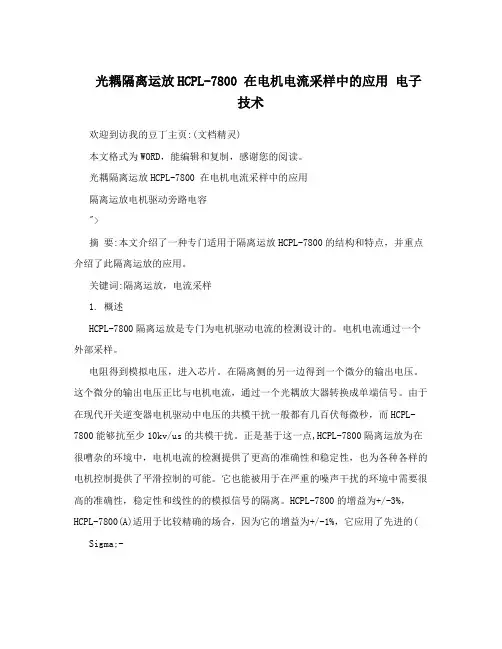

光耦隔离运放HCPL-7800 在电机电流采样中的应用摘要：本文介绍了一种专门适用于电机驱动电流检测的光耦隔离运放HCPL-7800的结构和特点，并重点介绍了此隔离运放的应用。

关键词：隔离运放，电流采样Abstract: This paper introduces the construction and the characteristics of HCPL-7800.This isolation amplifier was designed for current sensing in electronic motordrives. The key is to introduce the application of this isolation amplifier.Keywords: isolation amplifier, current sensing1. 概述HCPL-7800隔离运放是专门为电机驱动电流的检测设计的。

电机电流通过一个外部采样电阻得到模拟电压，进入芯片。

在隔离侧的另一边得到一个微分的输出电压。

这个微分的输出电压正比与电机电流，通过一个光耦放大器转换成单端信号。

由于在现代开关逆变器电机驱动中电压的共模干扰一般都有几百伏每微秒，而HCPL-7800能够抗至少10kv/us的共模干扰。

正是基于这一点,HCPL-7800隔离运放为在很嘈杂的环境中，电机电流的检测提供了更高的准确性和稳定性，也为各种各样的电机控制提供了平滑控制的可能。

它也能被用于在严重的噪声干扰的环境中需要很高的准确性，稳定性和线性的的模拟信号的隔离。

HCPL-7800的增益为+/-3%，HCPL-7800（A）适用于比较精确的场合，因为它的增益为+/-1%，它应用了先进的（Σ-Δ）的模数转换技术，斩波放大器和全微分电路拓扑。

它的具体的原理图如图1所示：图1 HCPL-7800的结构简图HCPL-7800（A）隔离运放广泛应用于电机的相电流检测，逆变器的电流检测，开关电源的脉冲信号的隔离，一般的电流检测和监测，一般的模拟信号的隔离等方面。
