各种电压电流采样电路设计

buck峰值电流采样电路随着电子设备的不断发展，对于电源管理的需求也越来越高。

其中，对于峰值电流的精确采样及实时监测是电源管理领域中非常重要的一环。

在开关电源、电动车充电桩、光伏逆变器等领域，峰值电流采样电路的设计和应用变得越来越普遍。

为了满足这一需求，工程师们设计了各种各样的峰值电流采样电路。

在本文中，我们将重点介绍一种常用的buck峰值电流采样电路，希望能为相关领域的工程师和研究人员提供一些参考和帮助。

一、buck峰值电流采样电路的原理buck峰值电流采样电路是一种基于电流变压器的电路。

其实现原理主要是利用电流变压器将电路中的峰值电流转换为与之成正比的电压信号，再通过放大电路和滤波电路处理得到稳定的、精确的峰值电流信号。

在buck峰值电流采样电路中，首先需要选择合适的电流变压器。

电流变压器的参数应满足电路设计的要求，如额定电流、变比、耐压等。

然后通过电流变压器将被测电路中的峰值电流转换为相应的电压信号，进而经过放大和滤波处理得到稳定的、精确的峰值电流信号。

二、buck峰值电流采样电路的电路设计1. 选择电流变压器在设计buck峰值电流采样电路时，首先需要选择合适的电流变压器。

通常情况下，电流变压器的额定电流要大于被测电路中的最大峰值电流，以确保信号的充分采样。

变压器的变比和耐压等参数也需要根据实际需求进行选择。

2. 放大电路设计放大电路用于放大电流变压器输出的电压信号。

在选择放大电路时，需要考虑信噪比、增益稳定性，以及对输入信号的线性响应等因素。

常用的放大器有运放、差分放大器等，根据实际需求选择合适的放大电路。

3. 滤波电路设计滤波电路主要用于去除放大电路输出信号中的杂散干扰，得到稳定的、精确的峰值电流信号。

一般情况下，可以采用低通滤波电路或带通滤波电路进行滤波处理，以满足精确采样的要求。

三、buck峰值电流采样电路的应用buck峰值电流采样电路在电源管理领域有着广泛的应用。

主要包括但不限于以下几个方面：1. 开关电源在开关电源中，准确测量和监测输出端的峰值电流是保证电源稳定运行和工作效率的关键。

差分放大电流采样电路
差分放大电流采样电路是一种广泛应用于电流检测和测量的电路。

其核心原理是通过差分放大器来放大由电流采样电阻产生的微小电压，从而得到与电流成比例的电压输出。

这种电路不仅具有高精度和高灵敏度，而且能够有效地抑制共模干扰，提高信噪比。

在实际应用中，差分放大电流采样电路通常由电流采样电阻、差分放大器、滤波电路和输出电路等部分组成。

电流采样电阻是关键元件，其阻值需要根据待测电流的范围和精度要求来确定。

一般来说，采样电阻的阻值越小，对电路的影响越小，但采样精度也会相应降低。

因此，需要根据实际情况进行权衡和选择。

差分放大器是电路的核心部分，其作用是将采样电阻两端的微小电压差进行放大。

差分放大器具有高输入阻抗和低输出阻抗的特点，能够有效地隔离电路中的噪声和干扰。

同时，差分放大器还具有高共模抑制比（CMRR），能够抑制共模干扰信号，提高电路的信噪比。

滤波电路用于滤除差分放大器输出端的高频噪声和干扰信号，保证输出信号的稳定性和准确性。

输出电路则将滤波后的信号进行进一步处理，如放大、数字化等，以满足后续电路或系统的要求。

总之，差分放大电流采样电路是一种高性能、高精度的电流检测和测量电路，广泛应用于各种需要电流检测和测量的场合，如电源管理、电机控制、电池管理等领域。

在实际应用中，需要根据具体需求和条件进行电路设计和参数选择，以达到最佳的性能和效果。

高压差分取样电路高压差分取样电路是一种常见的电路设计，用于在高压差条件下进行电压或电流的精确采样和测量。

本文将介绍高压差分取样电路的工作原理、常见应用和设计注意事项。

一、工作原理高压差分取样电路由差分放大器和取样电容器组成。

差分放大器的作用是放大输入信号，并通过负反馈实现对差模信号的抑制，从而提高电路的抗干扰能力。

取样电容器则用于存储被采样的电压或电流信号。

在工作时，高压差分取样电路首先将输入信号经过差分放大器放大，并将放大后的差模信号送入取样电容器。

当需要进行采样时，通过控制开关将取样电容器与输入信号连接，使得电容器能够存储被采样的信号。

然后再通过控制开关将电容器与差分放大器断开连接，以防止信号在放大器中被进一步放大或变形。

最后，将电容器上的信号通过采样保持电路进行保持，以便后续的测量和处理。

二、常见应用高压差分取样电路广泛应用于电力系统、电力电子设备和高压实验中。

以下是几个常见的应用场景：1. 电力系统中的故障诊断：在电力系统中，高压差分取样电路可以用于检测电力设备中的故障信号。

例如，当电力设备出现短路或过载时，会产生异常的电流波形。

通过采样和测量这些波形，可以判断设备的工作状态和诊断故障原因。

2. 高压实验中的测量：在高压实验中，常常需要测量高压环境下的电流或电压信号。

高压差分取样电路可以通过放大和采样这些信号，实现对高压实验过程的监测和分析。

3. 电力电子设备的控制：在电力电子设备中，高压差分取样电路可用于检测和控制电流或电压的变化。

例如，在电力变换器中，通过采样输入和输出信号，可以实现对电力变换过程的控制和保护。

三、设计注意事项设计高压差分取样电路时，需要注意以下几点：1. 选择合适的差分放大器：差分放大器应具有高共模抑制比和足够的增益，以保证信号的准确放大和抗干扰能力。

2. 控制开关的选择和驱动：控制开关应能够承受高压差条件下的工作，并能够稳定地进行开关操作。

此外，还需要合适的驱动电路来控制开关的开关时间和稳定性。

张纯亚（１９８９—），男，工程师，主要从事开关电源技术研究。

刘　松（１９８９—），男，工程师，主要从事开关电源技术研究。

一种小型化低功耗电流采样电路设计张纯亚，　刘　松（中国电子科技集团公司第二十四研究所，重庆　４０００６０）摘　要：分析了开关电源中电流模式控制的必要性以及传统电流采样方式的缺点，通过对电感电流的分析与计算，提出了一种小型化低功耗的电流采样电路设计，并进行实物验证，设计了一款输入电压５～２４Ｖ、输出３．３Ｖ的ＤＣ／ＤＣ电源模块，验证了设计的稳定性和可靠性。

关键词：开关电源；电流采样；小型化；低功耗中图分类号：ＴＭ４６　文献标志码：Ａ　文章编号：２０９５ ８１８８（２０２１）０１ ００５４ ０４ＤＯＩ：１０．１６６２８／ｊ．ｃｎｋｉ．２０９５ ８１８８．２０２１．０１．００９ＤｅｓｉｇｎｏｆＭｉｎｉａｔｕｒｉｚｅｄＬｏｗＰｏｗｅｒＣｏｎｓｕｍｐｔｉｏｎＣｕｒｒｅｎｔＳａｍｐｌｉｎｇＣｉｒｃｕｉｔＺＨＡＮＧＣｈｕｎｙａ，　ＬＩＵＳｏｎｇ（ＳｉｃｈｕａｎＩｎｓｔｉｔｕｔｅｏｆＳｏｌｉｄ ＳｔａｔｅＣｉｒｃｕｉｔｓ，ＣｈｉｎａＥｌｅｃｔｒｏｎｉｃｓＴｅｃｈｎｏｌｏｇｙＧｒｏｕｐＣｏｒｐｏｒａｔｉｏｎ，Ｃｈｏｎｇｑｉｎｇ４０００６０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｄｔｈｅｎｅｃｅｓｓｉｔｙｏｆｃｕｒｒｅｎｔ ｍｏｄｅｃｏｎｔｒｏｌｉｎｓｗｉｔｃｈｉｎｇｐｏｗｅｒａｎｄａｎａｌｙｚｅｄｔｈｅｄｉｓａｄｖａｎｔａｇｅｓｏｆｔｈｅｔｒａｄｉｔｉｏｎａｌｃｕｒｒｅｎｔｓａｍｐｌｉｎｇｍｅｔｈｏｄ．Ｂａｓｅｄｏｎｔｈｅａｎａｌｙｓｉｓａｎｄｃａｌｃｕｌａｔｉｏｎｏｆｉｎｄｕｃｔｉｖｅｃｕｒｒｅｎｔ，ａｃｕｒｒｅｎｔｓａｍｐｌｉｎｇｃｉｒｃｕｉｔｃｕｒｒｅｎｔｄｅｓｉｇｎｗｉｔｈｍｉｎｉａｔｕｒｉｚａｔｉｏｎａｎｄｌｏｗｐｏｗｅｒｃｏｎｓｕｍｐｔｉｏｎｗａｓｐｒｏｐｏｓｅｄ．Ｐｈｙｓｉｃａｌｖｅｒｉｆｉｃａｔｉｏｎｗａｓｃａｒｒｉｅｄｏｕｔａｃｃｏｒｄｉｎｇｔｏｔｈｉｓｔｈｅｏｒｙ．ＡＤＣ／ＤＣｐｏｗｅｒｍｏｄｕｌｅｗｉｔｈｉｎｐｕｔｖｏｌｔａｇｅｏｆ５～２４Ｖａｎｄｏｕｔｐｕｔｖｏｌｔａｇｅｏｆ３．３Ｖｗａｓｄｅｓｉｇｎｅｄ，ｗｈｉｃｈｖｅｒｉｆｉｅｓｔｈｅｓｔａｂｉｌｉｔｙａｎｄｒｅｌｉａｂｉｌｉｔｙｏｆｔｈｅｄｅｓｉｇｎ．Ｋｅｙｗｏｒｄｓ：ｓｗｉｔｃｈｉｎｇｐｏｗｅｒ；ｃｕｒｒｅｎｔｓａｍｐｌｉｎｇ；ｍｉｎｉａｔｕｒｉｚａｔｉｏｎ；ｌｏｗｐｏｗｅｒｃｏｎｓｕｍｐｔｉｏｎ０　引　言随着智能化和模块化的发展，整机系统的产品对电力电子设备的供电质量和供电能力提出了越来越高的要求，从而驱使电源模块技术的不断革新。

电流采样电路原理
电流采样电路是一种用于测量电流大小的电路。

它的原理是基于欧姆定律，根据电阻上的电压来间接测量电流。

该电路主要由电流感知电阻、差动放大器和输出电路组成。

电流感知电阻是电流采样电路的核心元件。

它通常由低阻值的电阻材料制成，使其电阻值对电流的影响最小。

当电流流经感知电阻时，会在电阻两端产生一个电压信号。

差动放大器是用于放大电流感知电阻两端的电压信号的电路。

它通常由多级放大器组成，可以将微弱的电压信号放大到适合后续处理的级别。

差动放大器还能抑制噪声和干扰信号，提高测量的准确性。

输出电路是将放大后的信号转换为可读取或可处理的形式的电路。

根据需要，输出电路可以将电流采样值显示在数字显示器上，或将其转换为模拟信号输出给其他设备进行进一步分析。

在电流采样电路中，要注意一些关键因素。

首先是感知电阻的选择，它的电阻值应该尽可能小，以最小化电流测量时对被测电路的负载影响。

其次是差动放大器的稳定性和放大倍数的调节，要确保测量的准确性和可靠性。

最后是输出电路的设计，要根据具体应用需求选择适当的输出方式和信号处理方法。

总之，电流采样电路通过测量电阻上的电压间接测量电流大小。

它的原理基于欧姆定律，通过感知电阻、差动放大器和输出电路的协作完成电流测量任务。

在实际应用中，需要根据具体需
求选择合适的元件和设计参数，以确保测量结果的准确性和可靠性。

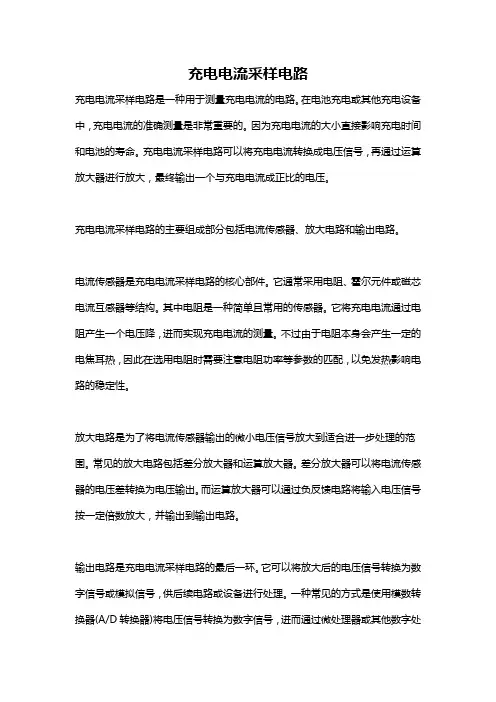

充电电流采样电路充电电流采样电路是一种用于测量充电电流的电路。

在电池充电或其他充电设备中，充电电流的准确测量是非常重要的。

因为充电电流的大小直接影响充电时间和电池的寿命。

充电电流采样电路可以将充电电流转换成电压信号，再通过运算放大器进行放大，最终输出一个与充电电流成正比的电压。

充电电流采样电路的主要组成部分包括电流传感器、放大电路和输出电路。

电流传感器是充电电流采样电路的核心部件。

它通常采用电阻、霍尔元件或磁芯电流互感器等结构。

其中电阻是一种简单且常用的传感器。

它将充电电流通过电阻产生一个电压降，进而实现充电电流的测量。

不过由于电阻本身会产生一定的电焦耳热，因此在选用电阻时需要注意电阻功率等参数的匹配，以免发热影响电路的稳定性。

放大电路是为了将电流传感器输出的微小电压信号放大到适合进一步处理的范围。

常见的放大电路包括差分放大器和运算放大器。

差分放大器可以将电流传感器的电压差转换为电压输出。

而运算放大器可以通过负反馈电路将输入电压信号按一定倍数放大，并输出到输出电路。

输出电路是充电电流采样电路的最后一环。

它可以将放大后的电压信号转换为数字信号或模拟信号，供后续电路或设备进行处理。

一种常见的方式是使用模数转换器(A/D转换器)将电压信号转换为数字信号，进而通过微处理器或其他数字处理设备进行数据处理、显示或存储。

当然，根据具体需求，输出电路也可以采用其他方式进行处理，比如使用滤波电路对电压信号进行滤波处理，以减小噪声干扰，提高测量精度。

在设计充电电流采样电路时，需要根据具体情况选择合适的电流传感器、放大电路和输出电路。

对于不同的充电场景，电流传感器的测量范围、灵敏度和稳定性等参数可能有所差别，需要根据实际需求进行选择。

同时，合理的放大倍数和输出方式的选取也是设计中需要注意的问题。

如果放大倍数过大，可能会引入过大的噪声或失真，影响测量的准确性。

而输出方式的选择则应考虑后续处理的要求以及成本、功耗等因素。

op07电流采样放大电路
标题：OP07电流采样放大电路
【引言】
OP07电流采样放大电路是一种常用的电路设计，在许多应用中起着重要作用。

本文将从人类视角出发，对OP07电流采样放大电路进行描述，旨在呈现出电路的真实面貌，让读者更容易理解和感受。

【OP07电流采样放大电路的原理】
OP07电流采样放大电路是一种基于OP07运算放大器的电路设计。

它能够将输入电流进行放大，并输出相应的电压信号。

该电路通过采样输入电流，并使用运算放大器对其进行放大，从而实现了对电流信号的测量和处理。

【电路的工作过程】
OP07电流采样放大电路的工作过程可以简单分为以下几个步骤：
1. 输入电流采样：电路通过输入端采样外部电流信号，将其作为输入信号传入运算放大器。

2. 信号放大：运算放大器将输入信号放大，并输出对应的电压信号。

3. 反馈控制：为了确保电路的稳定性和准确性，通常会采用反馈控制的方式来调节放大倍数。

4. 输出电压：经过放大和反馈控制后，电路将输出相应的电压信号，
以供后续使用。

【OP07电流采样放大电路的应用】
OP07电流采样放大电路广泛应用于各种需要测量和处理电流信号的场合。

例如，在电力系统中，可以使用该电路对电流进行测量和监控；在工业自动化领域，可以利用该电路对传感器输出的电流进行放大和处理。

【总结】
OP07电流采样放大电路是一种重要的电路设计，具有广泛的应用前景。

通过对电路的原理、工作过程和应用进行描述，希望读者能够更好地理解和掌握该电路的特点和功能。

同时，本文以人类视角进行叙述，力求使读者感受到真实的情感和叙述，以提升阅读体验。

基于电流互感器的电流采样电路的制作方法电流互感器是一种用于测量交流电路中电流的传感器。

它通过感应电流在互感器中产生的磁场来实现测量，因此需要通过电流采样电路将互感器输出的信号转化为适合测量和处理的电压信号。

制作电流采样电路需要以下步骤：1.设计电路结构：根据实际应用需求，选择合适的电流采样电路结构。

常见的电流采样电路结构有电阻式采样、霍尔传感器采样和互感器采样等。

根据基本电路理论，设计出符合要求的电路结构。

2.选择元器件：根据设计的电路结构，选择合适的元器件。

例如，对于电阻式采样电路，需要选取合适的电阻器；对于互感器采样电路，需要选择合适的互感器和运放等元器件。

3.绘制电路图：根据电路结构和元器件的选择，将电路图纸绘制出来。

电路图应该包括互感器、元器件以及连接它们的线路、引脚等信息。

4.PCB设计：将电路图转化为PCB设计。

根据电路图纸，选取合适的PCB板材和尺寸，绘制出对应的PCB图纸。

5.PCB制作：根据PCB图纸，使用PCB制作设备将PCB板制作出来。

首先，将PCB图纸导入到PCB制作设备中，利用光刻技术将电路图案转移到PCB板上；然后，通过腐蚀、钻孔、镀铜等步骤完成PCB板的制作。

6.元器件焊接：将选取的元器件焊接到PCB板上。

首先，根据元器件的引脚位置，钻孔放置焊盘；然后，将元器件通过焊锡或焊膏固定在相应的位置上；最后，使用焊接设备对焊接点进行焊接。

7.电路调试：对已完成的电路进行调试。

首先，将电流互感器连接到电路中；然后，通过电源和信号源等设备对电路进行供电和输入信号；最后，利用示波器、信号发生器等测试设备对电路进行检测和调试，确保电路正常工作。

8.电路封装：对已完成的电路进行封装。

根据应用需求，选择合适的封装方式，如电子设备外壳、连接接口等。

以上是基于电流互感器的电流采样电路的制作方法。

不同的电路结构和应用需求会有一定的差异，因此在制作电路时需要根据具体情况进行调整和改进。

伺服驱动器中电流采样电路的设计引言现如今，交流伺服电机因为其优良的性能，已经在工业生产中占据了举足轻重的地位，而伺服驱动器作为伺服电机的控制系统，其本身的优劣将直接影响到驱动电机的使用性能。

在伺服驱动控制系统中，为实现磁场定向控制，需要至少对两相电机绕组的电流进行采样，这两路电流采样将作为电流反馈信号使伺服驱动实现电流闭环，可以这样说，电流信号采样是伺服控制系统硬件的一个重要模块，也是一大难点。

常规电流采样电路设计如今，大多数伺服驱动使用采样电阻和线性光耦搭建的一路电流采样电路，如图1所示。

其中，rsense是功率型采样电阻，mc34081为运算放大器，78l05为三端稳压电源。

hcpl-7840为线性光耦，其2,3引脚为信号输入端，6,7引脚为信号输出端，在输入端输出端供电电压均为5v的情况下，当2,3引脚输入的差值电压变化时，6,7引脚的输出信号将随着输入信号分别进行递增和递减的线性变化。

由图1所示可知，当伺服电机正常工作时，将采集通过绕组的电流信号转变为采集采样电阻两端电压值，并将该电压值通过线性光耦进行隔离放大，再经过运算放大器，a/d转换送给dsp进行数据分析，进而实现电流环闭环控制。

在实际实验过程中，由于伺服电机等外界条件干扰，dsp所接收到的电流采样信号会有相对较大程度的干扰，故必须在电路中增加相应的滤波措施。

新型电流采样电路设计采用采样电阻和线性光耦搭建的采样电路均为模拟电路，很容易受到外界的干扰，在电路调试过程中，滤除杂波尤为繁琐。

为使得电流采样信号更精确，使电流环闭环效果更好，我们又设计了一种采用高压线性电流传感器ir2175来实现电流采样的方案，并做对比实验。

芯片概述ir2175是ir公司专为交流或直流无刷电机的驱动应用而设计的高压线性电流传感器，它内置电流检测和保护电路，可通过串联在绕组回路的采样电阻来进行电流采样，并且该芯片能自动。

单片机电压采样电路-回复什么是单片机电压采样电路？单片机电压采样电路是一种用于采集和处理电压信号的电路，主要用于将外部电压输入转换为单片机可读取的数字信号。

单片机电压采样电路的主要功能是将模拟电压信号转换为对应的数字量，以便单片机进行处理和判断。

单片机电压采样电路在各种电子设备中广泛应用，例如温度监测、电池电压检测、传感器信号采集等。

单片机电压采样电路的构成单片机电压采样电路通常由以下几个主要部分组成：1. 电压输入端：用于接收外部电压信号的引脚或接口。

2. 采样电阻：用于限制电流，保护输入端，并将电压信号转换为与输入电压成正比的电压降。

3. 运放电路：用于放大和处理采样电阻输出的电压信号，以提供更高的输出电压。

4. ADC（模数转换器）：用于将模拟电压信号转换为数字量，以便单片机进行处理。

步骤一：设计采样电阻首先，根据电压采样电路的要求，选择合适的采样电阻的阻值。

常用的电阻阻值有10KΩ、100KΩ、1MΩ等。

这里的选择应根据采样信号的幅值和频率来确定。

通常情况下，阻值越大，对信号源的影响越小，但也会引入更多的噪声。

因此，需要根据实际情况进行权衡。

步骤二：设计运放电路运放电路的设计主要考虑放大倍数、输入电阻、输出电阻以及电源电压等因素。

放大倍数决定了输出信号的幅度，输入电阻决定了对应的输入电压范围，输出电阻影响了电压输出的稳定性，电源电压决定了运放的工作情况。

运放电路中常用的结构是非反馈运放电路，其中最常用的是差动放大器和非反馈放大器。

差动放大器对输入信号进行放大，并提供差分输出，以提高信号的抗干扰能力。

非反馈放大器则通过提供一个放大倍数确定的反馈电阻来放大输入信号。

步骤三：设计模数转换器模数转换器（ADC）是单片机电压采样电路中最关键的部分。

它将模拟电压信号转换为单片机可读取的数字信号。

常用的ADC类型有逐次逼近型ADC和Sigma-Delta型ADC。

逐次逼近型ADC通过逐步比较模拟输入电压与参考电压，来逼近要转换的模拟输入电压，最后将其转换为数字输出。

交流输入电压、电流监测电路设计引言电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。

工频交流电压、电流的大小，通常是利用它的有效值来度量的。

有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。

但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。

大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。

当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。

利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。

下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。

真有效值数字测量的基本原理电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。

所谓真有效值亦称真均方根值(TRMS)。

众所周知，交流电压有效值是按下式定义的：分析式(1)可知，电路对输入电压u进行“平方→取平均值→开平方”运算，就能获得交流电压的有效值。

因这是由有效值定义式求出的，故称之为真有效值。

若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=式(3)中，Avg表示取平均值。

这表明，对u依次进行“取绝对值→平方/除法→取平均值”运算，也能得到交流电压有效值。

式(3)比式(2)更具有实用价值。

由于同时完成两步计算，与分步运算相比，运算器的动态范围大为减小，既便于设计电路，又保证了准确度指标。

美国模拟器件公司(ADI)的AD536、AD637、AD737系列单片真有效值/直流转换器，即采用此原理设计而成。

而凌力尔特公司的单片真有效值/直流转换器LT1966、LT1967、LT1968在RMS-DC的转换过程中采用一个∆∑调制器作除法器，一个简单的极性开关作乘法器。

无刷电机电流采样电路无刷电机电流采样电路是一种用于测量无刷电机电流的重要电路。

在无刷电机的驱动中，准确地获取电机的电流信息对于控制电机的速度和力矩具有重要意义。

无刷电机电流采样电路能够实时监测电机的电流，并将其转化为电压信号，方便进行采集和处理。

无刷电机是一种采用永磁体和电磁线圈之间的相互作用来实现转动的电动机。

与传统的有刷电机相比，无刷电机具有结构简单、寿命长、效率高等优点，因此被广泛应用于各个领域。

然而，为了实现对无刷电机的精确控制，需要准确地测量电机的电流。

因此，无刷电机电流采样电路的设计变得尤为重要。

无刷电机电流采样电路主要由电流传感器和信号调理电路组成。

电流传感器是将电机电流转化为电压信号的关键部分。

常用的电流传感器包括霍尔效应传感器、电阻式传感器和磁阻式传感器等。

这些传感器能够将电机电流转化为与之成比例的电压信号，方便后续的处理和采集。

信号调理电路主要用于对传感器输出的电压信号进行放大和滤波。

放大电路可以增大传感器输出的电压信号，使其能够更好地适应后续采集和处理电路的要求。

滤波电路则可以去除传感器输出信号中的噪声和干扰，提高信号的质量和准确性。

在无刷电机电流采样电路的设计中，需要考虑的因素有很多。

首先是电流传感器的选择。

不同的电流传感器有不同的特性和优缺点，需要根据具体应用场景选择合适的传感器。

其次是信号调理电路的设计。

放大电路的增益和滤波电路的参数需要根据具体需求进行调整，以确保采样电路的性能和稳定性。

还需要考虑采样电路的抗干扰能力。

由于电机工作时会产生较大的电磁干扰，采样电路需要具备良好的抗干扰能力，以保证测量的准确性。

可以采取的措施包括合理布局电路、增加屏蔽措施和使用滤波器等。

无刷电机电流采样电路是实现对无刷电机精确控制的重要组成部分。

通过准确地测量电机的电流，可以实时监测电机的工作状态，并根据需要进行相应的调节和控制。

因此，设计一个稳定可靠的无刷电机电流采样电路对于电机控制具有重要意义。

康铜丝电流采样电路是一种常用的电流采样方法，用于测量电路中的电流。

下面将介绍该电路的基本原理、设计思路和注意事项。

一、基本原理
康铜丝是一种具有高电阻和良好导电性能的金属丝，常用于制作电流采样电阻。

当康铜丝接入电路中时，其电阻值会随着电流的变化而变化，从而可以反映电路中的电流大小。

通过测量康铜丝上的电压降，即可得到电流值。

二、设计思路
1. 选取合适的康铜丝，根据电路的电流大小选择适当的电阻值。

2. 将康铜丝串联接入被测电路中，确保其与电路的电压和电阻匹配。

3. 在康铜丝上串联一个适当的电阻器，用于分压和保护电路。

4. 测量康铜丝上的电压降，通过计算得到电流值。

三、注意事项
1. 确保康铜丝的电阻值与电路匹配，避免过载和短路。

2. 在康铜丝上串联的电阻器应具有适当的功率，以防止电流过大导致其烧毁。

3. 电路中应安装合适的保护装置，以防止康铜丝或其他元件损坏。

4. 测量时应使用高精度数字万用表，以确保测量的准确度。

5. 采样电路应放置在干燥、通风良好的环境中，避免潮湿和高温对电路的影响。

在实际应用中，康铜丝电流采样电路通常与其他电子元器件和电路配合使用，构成完整的电流采样系统。

该电路简单可靠，适用于测量小电流的场合，如电子设备的电源监控、电机驱动等。

然而，对于大电流的测量，可能需要采用其他更精确和稳定的采样方法，如霍尔效应电流传感器等。

ADE7755设计文档一、构成原理及分析构成原理如图1：图1由图1可知，简单的ADE7755外围应用电路是由电流采样电路、电压采样电路、轻载调节电路、频率选择电路、高频输出和低频输出等组成。

现对各个电路进行单独分析。

1、电流采样电路：V1PV1N 1图2使用分流器的电流采样电路如图2所示，其中F1为分流器，R1、R2为采样电阻，C1、C2为采样电容，他们为电流采样通道提供采样电压信号，采样电压信号的大小由分流器的阻值和流过其上的电流决定。

电流采样通道采用完全差动输入，V1P为正输入端，V1N为负输入端。

电流采样通道最大差动峰值电压应小于470mV，电流采样通道有一个PGA，其增益可由ADE7755的G1和GO来选择，见表1：表1当使用分流器采样时，G1、G0都接高电平，增益选择16，通过分流器的峰值电压为±30mV，当设计电表为5（20）A规格时，分流器阻值选择为500uΩ，当流过分流器的电流为最大电流20A时，其采样电压为500uΩ×20A=10mV，不超过峰值电压半满度值，这样考虑能允许对电流信号和高峰值因数进行累计。

当使用互感器采样时，其电路如图3所示：V1PV1N H1图3使用互感器采样时，G1、G0都接低电平，增益选择1，电流采样通道最大差动峰值电压为±470mV，其差动信号由互感器的二次侧电流流过电阻R30和R31产生，互感器二次侧额定电流为5mA，当过载4倍时，二次侧电流为20mA，其流过电阻R30和R31产生的差动信号为96mV，远小于峰值电压半满度值（235 mV）。

R1C1和R2C2组成两个低通滤波器，衰减掉那些无用的高频分量，从而防止有用频带内的失真。

R1、R2、C1、C2阻值、容值的选取对电表的性能有很大的影响，本厂取值为R1= R2=300欧，C1=C2=27nF,别的厂家R1、R2的阻值选取的有100欧、470欧、1k欧等，C1、C2一般选取的为22 nF和33 nF。

电流采样电路原理
电流采样电路是一种用于测量电流的电路，它可以将电流转换为电压信号，从
而方便我们进行电流的测量和分析。

在电子设备和电路设计中，电流采样电路起着非常重要的作用。

本文将介绍电流采样电路的原理和工作方式。

电流采样电路通常由电流传感器、运算放大器和反馈电阻组成。

电流传感器用
于将电流转换为电压信号，而运算放大器则用于放大这个电压信号，并通过反馈电阻来控制放大倍数。

这样，我们就可以通过测量放大后的电压信号来得到原始电流的数值。

电流传感器的原理是基于法拉第电磁感应定律，当电流通过传感器时，会在传
感器中产生磁场，从而感应出一个与电流成正比的电压信号。

这个电压信号经过放大和处理后，就可以得到我们需要的电流数值。

在实际应用中，我们需要根据具体的电流范围和精度要求来选择合适的电流传
感器和反馈电阻。

同时，还需要注意电流采样电路的频率响应特性和抗干扰能力，以确保测量结果的准确性和稳定性。

电流采样电路可以应用于各种电子设备和系统中，例如电源管理系统、电机控
制系统、电池管理系统等。

它可以帮助我们实时监测电流的变化，从而及时发现问题并采取相应的措施。

另外，电流采样电路还可以用于电流控制和反馈调节，帮助我们实现精准的电流控制。

总之，电流采样电路是一种非常重要的电子电路，它可以将电流转换为电压信号，方便我们进行电流的测量和分析。

通过合理选择电流传感器和反馈电阻，并注意电路的频率响应特性和抗干扰能力，我们可以设计出稳定、精准的电流采样电路，满足不同应用场景的需求。

希望本文对您有所帮助，谢谢阅读！。
