常用电流和电压采样电路

BL0930电流采样电路原理一、BL0930电流采样电路原理概述BL0930电流采样电路是一种常用的电流检测电路，它可以通过对电流进行采样和转换，将电流信号转换为电压信号输出。

BL0930电流采样电路原理的核心在于采用霍尔元件进行电流检测，并通过一定的电路设计将采样电压转换为可测量的标准电压输出。

下面我将基于这一原理进行深入探讨。

二、BL0930电流采样电路原理详解1. 霍尔元件原理BL0930电流采样电路采用霍尔元件进行电流检测。

霍尔元件是一种基于霍尔效应的传感器，它可以在外加磁场的作用下产生电压信号。

在电流流过导线时，将导线放置在霍尔元件附近，霍尔元件受到磁场的影响而产生电压信号。

这一原理使得BL0930电流采样电路能够实现对电流的准确检测。

2. 电路设计BL0930电流采样电路在电路设计上采用了一系列的放大器、滤波器和稳压器等电路元件，以确保采样电压的准确和稳定。

采样电压经过放大器进行信号放大，滤波器进行信号滤波，稳压器进行电压稳定，最终转换为可测量的标准电压输出。

这一设计保证了BL0930电流采样电路在各种工作条件下都能提供精准的电流检测功能。

3. 原理应用BL0930电流采样电路原理广泛应用于各种电力电子设备、工业控制设备和电动车充电设备等领域。

通过对电流进行准确监测和控制，BL0930电流采样电路可以实现对电子设备和系统的安全运行和高效控制。

它还可以用于对电动车充电设备进行电流监测和管理，确保充电过程的稳定和安全。

三、BL0930电流采样电路原理个人观点和理解从深度和广度来看，BL0930电流采样电路原理涉及了电磁学、电路设计以及应用领域的知识。

对于电路设计和应用方面，我个人认为需要进一步深入了解各种不同场合下的电流检测需求和实际应用，以更好地优化电流采样电路的设计。

对于电磁学方面，我认为还可以深入了解霍尔元件的原理和特性，以更好地理解BL0930电流采样电路原理的核心技术。

四、总结与回顾通过对BL0930电流采样电路原理的专题探讨，我们对其工作原理、电路设计和应用领域有了深入的了解。

51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

在很多电子设备中，需要对电压和电流进行采样和测量，以确保设备正常运行和安全使用。

设计一个稳定、精准的电压电流采样电路对于电子设备的正常运行至关重要。

本文将介绍51单片机电压电流采样电路的设计原理、实现方法和相关注意事项，希望能够为初学者提供一些帮助。

一、设计原理1.1 电压采样原理电压采样是通过模数转换器（ADC）将模拟电压信号转换为数字信号的过程。

在51单片机中，有多个模拟输入引脚可以用于电压采样。

通过选择合适的参考电压和采样精度，可以实现对不同电压范围的准确采样。

1.2 电流采样原理电流采样通常需要借助电流传感器或电流互感器来实现。

通过将电流信号转换为与之成正比的电压信号，然后使用ADC进行采样，可以实现对电流的准确测量。

二、电压采样电路设计2.1 电压采样电路原理图在设计电压采样电路时，需要考虑信噪比、采样精度和参考电压的稳定性。

一般来说，可以通过电阻分压网络将被测电压信号转换为微控制器可以接受的范围内的电压信号。

2.2 电压采样电路实现在实际设计中，可以选择合适的电阻数值和参考电压，使得被测电压在不损失精度的前提下可以被精准采样。

还需要注意电源滤波和去耦电容的设置，以提高电路的稳定性和抗干扰能力。

三、电流采样电路设计3.1 电流采样电路原理图电流采样电路通常需要借助电流传感器或电流互感器来实现。

在设计电流采样电路时，需要考虑到电流传感器的灵敏度、线性度和频率特性，以确保采样的准确性和稳定性。

3.2 电流采样电路实现在实际设计中，需要根据被测电流的范围和精度要求选择合适的电流传感器，并通过运算放大器等电路将电流信号转换为微控制器可以接受的范围内的电压信号。

还需要注意电流传感器的电源和接地，以确保电路的正常工作。

四、电压电流采样电路的综合设计4.1 电压电流采样电路整体连接在设计完成电压和电流采样电路后，需要将两者连接到51单片机的模拟输入引脚，并编写相应的程序进行数据采集和处理。

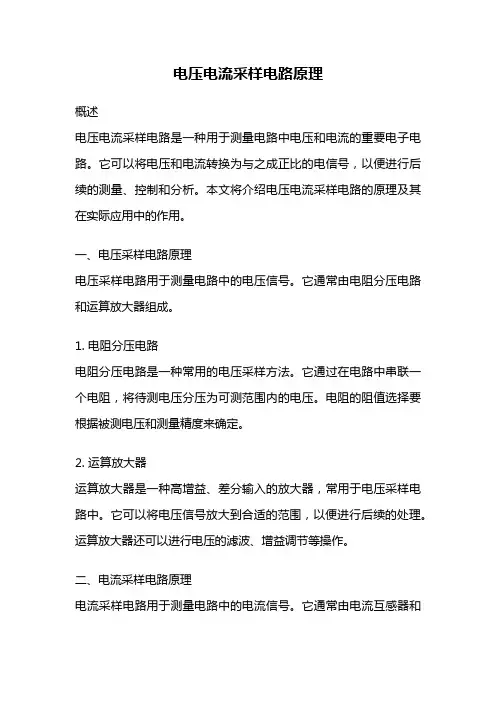

电压电流采样电路原理概述电压电流采样电路是一种用于测量电路中电压和电流的重要电子电路。

它可以将电压和电流转换为与之成正比的电信号，以便进行后续的测量、控制和分析。

本文将介绍电压电流采样电路的原理及其在实际应用中的作用。

一、电压采样电路原理电压采样电路用于测量电路中的电压信号。

它通常由电阻分压电路和运算放大器组成。

1. 电阻分压电路电阻分压电路是一种常用的电压采样方法。

它通过在电路中串联一个电阻，将待测电压分压为可测范围内的电压。

电阻的阻值选择要根据被测电压和测量精度来确定。

2. 运算放大器运算放大器是一种高增益、差分输入的放大器，常用于电压采样电路中。

它可以将电压信号放大到合适的范围，以便进行后续的处理。

运算放大器还可以进行电压的滤波、增益调节等操作。

二、电流采样电路原理电流采样电路用于测量电路中的电流信号。

它通常由电流互感器和运算放大器组成。

1. 电流互感器电流互感器是一种常用的电流采样装置。

它通过将电路中的电流信号感应到次级绕组上，从而将电流信号转换为电压信号。

电流互感器的设计要考虑到被测电流和测量精度的要求。

2. 运算放大器运算放大器在电流采样电路中起到放大和转换信号的作用。

它可以将电流互感器输出的微弱电压信号放大到合适的范围，以便进行后续的处理。

三、电压电流采样电路在实际应用中的作用电压电流采样电路在各种电子设备中广泛应用。

以下是一些实际应用的例子：1. 电力系统监测在电力系统中，电压电流采样电路用于测量电网的电压和电流，以监测电力系统的运行状态。

通过对电压电流的采样和分析，可以实时监测电力系统的电压波形、电流谐波等参数，从而判断电力系统的稳定性和质量。

2. 电子设备测试在电子设备测试中，电压电流采样电路用于测量电路板上的电压和电流，以评估电子设备的性能和可靠性。

通过对电压电流的采样和分析，可以确定电子设备的功耗、效率、波形失真等参数，从而指导产品的设计和改进。

3. 电动汽车充电在电动汽车充电过程中，电压电流采样电路用于测量充电桩和电动汽车之间的电压和电流，以控制充电过程和保护电动汽车的电池。

各种电压电流采样电路设计电压电流采样电路是一种用于测量电路中电压和电流的电子设备。

它们广泛应用于各种领域，如电力系统监测、电子设备测试和工业自动化等。

本文将介绍几种常见的电压电流采样电路设计。

电压采样电路用于测量电路中的电压信号。

以下是一种基于运算放大器的电压采样电路设计。

1.电阻分压电路电阻分压电路是最简单的电压采样电路之一、它由两个电阻器组成，将电压信号分成两部分。

一个电阻器连接到待测电压源的正极，另一个连接到负极。

通过测量电压信号之间的差异，可以计算出电源的电压。

2.差分放大电路差分放大电路是一种常见的电压采样电路。

它由两个输入端（正和负）和一个输出端组成。

正输入端连接到待测电压源的正极，负输入端连接到负极，输出端连接到运算放大器的输出。

通过测量输出电压和输入电压之间的差异，可以计算出电压信号。

3.内部反馈放大电路内部反馈放大电路是一种高精度的电压采样电路。

它包括一个运算放大器和一个反馈电阻器。

待测电压通过反馈电阻器连接到运算放大器的非反相输入端，直接连接到反相输入端。

输出信号通过反馈电阻器连接到非反相输入端。

通过调整反馈电阻器的阻值，可以实现电压采样的精度控制。

电流采样电路用于测量电路中的电流信号。

以下是一种基于电阻器的电流采样电路设计。

1.电流到电压转换电路电流采样的一种常见方法是使用电流到电压转换电路。

它将待测电流通过一个电阻器，使其转换为相应的电压信号。

输出电压信号可以通过运算放大器放大，然后通过数模转换器进行数字化。

2.霍尔效应传感器霍尔效应传感器是一种常用的电流采样电路。

它利用霍尔效应原理，将电流转换为相应的电压信号。

霍尔效应传感器受到的电流通过一个电阻器，使其转换为电压。

输出电压信号可以通过运算放大器放大，然后通过数模转换器进行数字化。

3.电阻分压法电阻分压法是一种简单的电流采样电路设计。

它通过将待测电流分成两部分，在每一部分中使用一个电阻器。

输出电压信号可以通过运算放大器放大，然后通过数模转换器进行数字化。

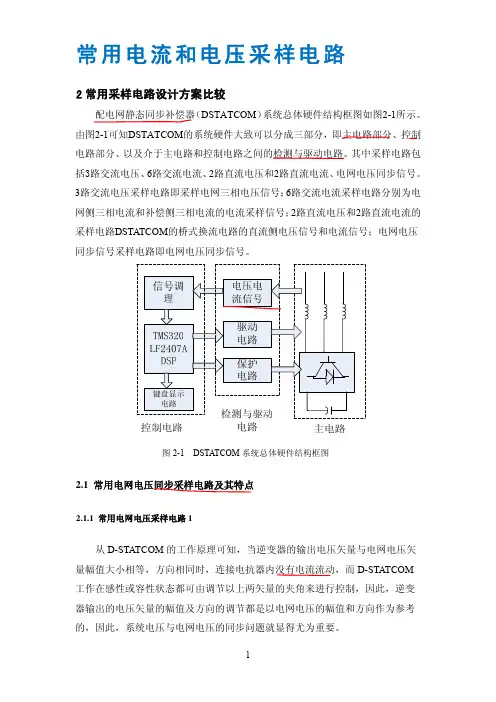

2常用采样电路设计方案比较配电网静态同步补偿器（DSTATCOM ）系统总体硬件结构框图如图2-1所示。

由图2-1可知DSTATCOM 的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。

其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。

3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号；2路直流电压和2路直流电流的采样电路DSTATCOM 的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。

图2-1 DSTATCOM 系统总体硬件结构框图2.2.11 常用电网电压同步采样电路及其特点.1 常用电网电压采样电路1从D-STATCOM 的工作原理可知，当逆变器的输出电压矢量与电网电压矢量幅值大小相等，方向相同时，连接电抗器内没有电流流动，而D-STATCOM 工作在感性或容性状态都可由调节以上两矢量的夹角来进行控制，因此，逆变器输出的电压矢量的幅值及方向的调节都是以电网电压的幅值和方向作为参考的，因此，系统电压与电网电压的同步问题就显得尤为重要。

图2-2 同步信号产生电路1从图2-2所示同步电路由三部分组成，第一部分是由电阻、电容组成的RC 滤波环节，为减小系统与电网的相位误差，该滤波环节的时间常数应远小于系统的输出频率，即该误差可忽略不计。

其中R 5=1K Ω，5pF，则时间常数错误！未因此符合设计要求;第二部分由电压比较器LM311构成，实现过零比较;第三部分为上拉箝位电路，之后再经过两个非门，以增强驱动能力，满足TMS320LF2407的输入信号要求。

C 4=1找到引用源。

<<l ms，[1]2.1电网电压采样电路2.2 常用常用电网电压同步信号采样电路2如图2-3所示。

ADMC401芯片的脉宽调制PWM 发生器有专门的PWMSYNC 引脚，它产生与开关频率同步的脉宽调制PWM 的同步脉冲信号。

智能电表中的电流与电压采样电路设计
电流采样电路使用分流器：其中R57、R56为采样电阻，C21、C22为采样电容，他们为采样通道提供了采样电压信号，采样电压信号的大小由分流器的阻值和流过其上的电流决定。

电流采样通道采用完全差动输入，V1P为正输入端，V2P为负输入端，电流采样通道最大差动峰值电压应小于470mV，电流采样通道的PGA其增益可由ADE7755的G1和G0来选择。

当使用分流器采样时，G1和G0都接高电平，增益选16，通过分流器的峰值电压为
±30mV。

本设计电表为5（30）A规格，分流器阻值选择350uΩ，当流过分流器的电流为最大电流时，其采样电压为350uΩ×30A=10.5mV，不超过峰值电压半满度值。

电压采样电路：电压输入通道也为差分电路，V2N引脚连接到电阻分压电路的分压点上，V2P接地。

电压输入通道的采样信号是通过衰减线电压得到的，其中
R11、R13、R47~R49、R55、R60、R75～R78、R80、R81为校验衰减网络，通过短接跳线S5至S13可将采样信号调节到需要的采样值上，当电能表为基本电流时，电压采样值为174.2mV，为了允许分流器的容差和片内基准源8％的误差，衰减校验网络应该允许至少30％的校验范围，根据图6的参数，其调节范围为168.9 mV～250 mV，完全满足了调节的需要。

这个衰减网络的-3dB 频率是由R80和C33决定的，R54、R73、R74确保了这一点，即使全部跳线都接通，R54、R73、R74的电阻值仍远远大于R80。

R80和C33的选取要和电流采样通道的R57、C21匹配，这样才能保证两个通道的相位进行适当的匹。

电压电流采样电路设计
一、电压采样
1．采样电路原理：
电压采样电路是一种能够基于参考电压对输入电压进行采样，即在参考电压和输入电压之间比较，按比例将其转换为一个相对更低的电压，以便进一步处理。

在电压采样电路中，一个可调分压器实现参考电压，一个微分放大器将输入电压和参考电压放大为输出电压，一个比较器比较输出电压和参考电压，一个低通滤波器去除多余的噪声，一个放大器放大采样电压，最后一个数据转换器将数字信号转换为输出信号。

2．电路实现方式：
电压采样电路的实现可以采用以下两种方式：
（1）利用ADC芯片：
采用ADC芯片实现的电压采样电路，电路构成比较简单，只需要具有其中一种ADC芯片、电源及电压基准，采样电压，就可以构成一个电压采样电路。

（2）利用放大器和比较器：
利用放大器对电压进行放大，而后再把放大后的电压送到比较器中，比较器将放大后的电压和参考电压进行比较，从而检测出比较结果，构成另一种电压采样电路。

二、电流采样
1．采样电路原理：
电流采样电路采用一个电流型传感器对电流进行检测，其输出电压受电流的变化而变化。

2常用采样电路设计方案比较配电网静态同步补偿器（DSTATCOM）系统总体硬件结构框图如图2-1所示。

由图2-1可知DSTATCOM 的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。

其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。

3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号；2路直流电压和2路直流电流的采样电路DSTATCOM 的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。

图2-1 DSTATCOM 系统总体硬件结构框图2.2.11 常用电网电压同步采样电路及其特点.1 常用电网电压采样电路1从D-STATCOM 的工作原理可知，当逆变器的输出电压矢量与电网电压矢量幅值大小相等，方向相同时，连接电抗器内没有电流流动，而D-STATCOM 工作在感性或容性状态都可由调节以上两矢量的夹角来进行控制，因此，逆变器输出的电压矢量的幅值及方向的调节都是以电网电压的幅值和方向作为参考的，因此，系统电压与电网电压的同步问题就显得尤为重要。

图2-2 同步信号产生电路1从图2-2所示同步电路由三部分组成，第一部分是由电阻、电容组成的RC 滤波环节，为减小系统与电网的相位误差，该滤波环节的时间常数应远小于系统的输出频率，即该误差可忽略不计。

其中R 5=1K Ω，5pF，则时间常数错误！未因此符合设计要求;第二部分由电压比较器LM311构成，实现过零比较;第三部分为上拉箝位电路，之后再经过两个非门，以增强驱动能力，满足TMS320LF2407的输入信号要求。

C 4=1找到引用源。

<<l ms，[1]2.1电网电压采样电路2.2 常用常用电网电压同步信号采样电路2如图2-3所示。

ADMC401芯片的脉宽调制PWM 发生器有专门的PWMSYNC 引脚，它产生与开关频率同步的脉宽调制PWM 的同步脉冲信号。

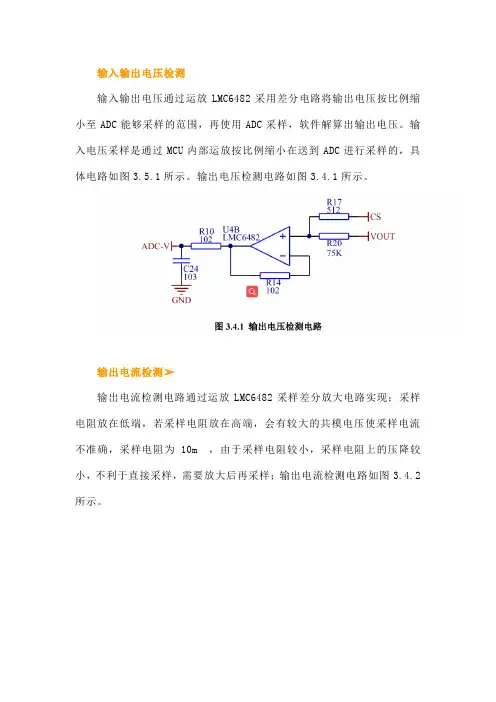

输入输出电压检测输入输出电压通过运放LMC6482采用差分电路将输出电压按比例缩小至ADC能够采样的范围，再使用ADC采样，软件解算出输出电压。

输入电压采样是通过MCU内部运放按比例缩小在送到ADC进行采样的，具体电路如图3.5.1所示。

输出电压检测电路如图3.4.1所示。

输出电流检测➢输出电流检测电路通过运放LMC6482采样差分放大电路实现；采样电阻放在低端，若采样电阻放在高端，会有较大的共模电压使采样电流不准确，采样电阻为10mΩ，由于采样电阻较小，采样电阻上的压降较小，不利于直接采样，需要放大后再采样；输出电流检测电路如图3.4.2所示。

1、低端运放电流检测方法：分析下原理：运用运放的虚短特性，既得到了：V+ = V-；运用运放的虚断特性，既输入端和输出端没有电流流过。

所以R3和R6流过电流相等。

(VOUT-V-)/R3 = V-/R6；由上面两个式子即可得到VOUT = V+ * (R3 + R6)/R6；而又有：V+ = I * R8；所以有：I =V+ / R8 = VOUT * R6/(R3 + R6)/R8；电流就这样转换出来了，调整好几个电阻的阻值，Vout 用单片机的ADC采样即可。

2、高端电流检测电路这个电路要检测电流最终的目的就是要得到图上VOUT和V1、V2的关系。

先来分析下输入端，虚断可知：V+/R7 = （V2-V+)/R5；虚短得到：V+=V-；输入负极的一条路电流是相等的:（V--VOUT)/R1 = （V1-V-)/R2；通常在使用该电路的时候有R1 = R7、R2 = R5。

综合上式有：VOUT = (V2-V1)*R1/R2；V2-V1 = I*R4;所以I = VOUT*R2/(R1*R4) ;。

配电网静态同步补偿器（DSTATCOM ）系统总体硬件结构框图如图2-1所示。

由图2-1可知DSTATCOM 的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。

其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。

3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号；2路直流电压和2路直流电流的采样电路DSTATCOM 的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。

图2-1 DSTATCOM 系统总体硬件结构框图2.2.11 常用电网电压同步采样电路及其特点.1 常用电网电压采样电路1从D-STATCOM 的工作原理可知，当逆变器的输出电压矢量与电网电压矢量幅值大小相等，方向相同时，连接电抗器内没有电流流动，而D-STATCOM 工作在感性或容性状态都可由调节以上两矢量的夹角来进行控制，因此，逆变器输出的电压矢量的幅值及方向的调节都是以电网电压的幅值和方向作为参考的，因此，系统电压与电网电压的同步问题就显得尤为重要。

常用电流和电压采样电路2常用采样电路设计方案比较图2-2 同步信号产生电路1从图2-2所示同步电路由三部分组成，第一部分是由电阻、电容组成的RC 滤波环节，为减小系统与电网的相位误差，该滤波环节的时间常数应远小于系统的输出频率，即该误差可忽略不计。

其中R 5=1K Ω，5pF，则时间常数错误！未因此符合设计要求;第二部分由电压比较器LM311构成，实现过零比较;第三部分为上拉箝位电路，之后再经过两个非门，以增强驱动能力，满足TMS320LF2407的输入信号要求。

C 4=1找到引用源。

<<l ms，[1]2.1电网电压采样电路2.2 常用常用电网电压同步信号采样电路2如图2-3所示。

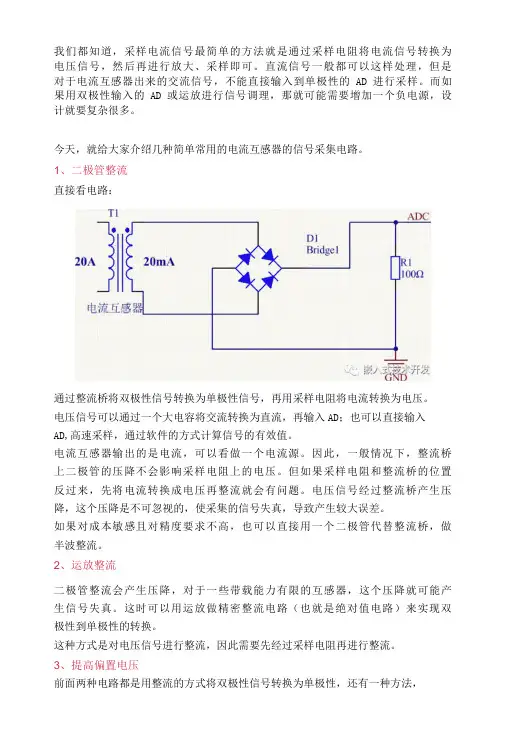

我们都知道，采样电流信号最简单的方法就是通过采样电阻将电流信号转换为电压信号，然后再进行放大、采样即可。

直流信号一般都可以这样处理，但是对于电流互感器出来的交流信号，不能直接输入到单极性的AD进行采样。

而如果用双极性输入的AD或运放进行信号调理，那就可能需要增加一个负电源，设计就要复杂很多。

今天，就给大家介绍几种简单常用的电流互感器的信号采集电路。

1、二极管整流直接看电路：通过整流桥将双极性信号转换为单极性信号，再用采样电阻将电流转换为电压。

电压信号可以通过一个大电容将交流转换为直流，再输入AD；也可以直接输入AD,高速采样，通过软件的方式计算信号的有效值。

电流互感器输出的是电流，可以看做一个电流源。

因此，一般情况下，整流桥上二极管的压降不会影响采样电阻上的电压。

但如果采样电阻和整流桥的位置反过来，先将电流转换成电压再整流就会有问题。

电压信号经过整流桥产生压降，这个压降是不可忽视的，使采集的信号失真，导致产生较大误差。

如果对成本敏感且对精度要求不高，也可以直接用一个二极管代替整流桥，做半波整流。

2、运放整流二极管整流会产生压降，对于一些带载能力有限的互感器，这个压降就可能产生信号失真。

这时可以用运放做精密整流电路（也就是绝对值电路）来实现双极性到单极性的转换。

这种方式是对电压信号进行整流，因此需要先经过采样电阻再进行整流。

3、提高偏置电压前面两种电路都是用整流的方式将双极性信号转换为单极性，还有一种方法，就是直接提供一个直流偏置，将双极性信号整体抬高到单极性AD的输入范围。

如下图所示:U1B和电阻R1组成1/V转换电路，R2和C1起到一定滤波作用，1）1、D2起保护作用。

（如果要求不高，这部分可以直接用一个采样电阻代替）U1A提供一个L65V的低阻抗直流偏置，作为电流互感器和U1B的参考。

当电流为0时，ADC 的电压为 1. 65V,当有电流时，ADC的电压是一个以 1. 65V为基准的交流信号。

电压电流采样电路设计电压电流采样电路的设计，是电子工程技术的重要应用之一。

这种电路可以用来测量电路中电压和电流的数值，为电路工程师提供帮助。

所以，在设计电压电流采样电路时，需要注意一些重要的步骤。

下面，我们将一步一步地讲述如何设计电压电流采样电路。

1. 确定所需的电压和电流范围首先，需要确定所需的电压范围和电流范围，这对电路的设计有很大的影响。

如果需要测量的电压和电流范围较小，则可以采用比较简单的电路设计。

如果需要测量的电压和电流范围较大，则需要考虑更复杂的电路设计。

2. 选择适当的传感器和放大器接下来，需要选择适当的传感器和放大器。

传感器和放大器可以将电压和电流转换为电信号，进而转换为数字信号。

在选择传感器和放大器时，需要考虑其输入和输出特性，以及其响应速度和稳定性等因素。

3. 选择适当的模数转换器模数转换器是将模拟信号转换为数字信号的关键部件，因此需要选择适当的模数转换器。

模数转换器的选择要根据采样速率、分辨率、精度、电源电压等因素。

4. 确定适当的滤波器在电压电流采样电路中，滤波器是必不可少的组成部分。

滤波器可以滤掉电路中的噪声和杂波，从而提高信号的质量。

需要根据实际需要选择适当的滤波器。

常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

5. 布局和连接电路在完成电路的设计后，需要根据所选的元器件进行电路布局和连接。

电路布局要遵循一定的原则，包括元器件之间的距离、接线的长度和路径等。

连接电路时，必须注意各元器件的极性，确保连接正确。

电压电流采样电路的设计，需要考虑的因素众多，包括电路中各元器件的选型、性能、布局等。

只有在充分考虑这些因素的情况下，才能设计出稳定、优秀的电压电流采样电路。

测量型电流互感器使用方法:典型应用电路如图所示:用法一：推荐用户按电路图一所示， 输入额定电流为5A ，次级（副边）会产生一个2.5mA 的电流。

通过运算放大器，用户可以调节反馈电阻R 值在输出端得到所要求的电压输出。

而电容C 及电阻r 是用来补偿相移的。

如用户使用软件补偿或不需要补偿相移的场合，电容C 及电阻r 可以不接。

图中运算放大器为OP07系列。

运算放大器的电源电压通常取±15V 或±12V 。

图中反馈电阻R 要求精度优于1%，温度系数优于50ppm 。

电路参数的确定：1．反馈电阻R 的值，反馈电阻R= V0/Ii ，如果要求输出电压很精确，则R 可取略小于V0另串联一个可调电阻进行微调，以达到所要求的精度。

2．补偿电容C 及补偿电阻r 的值：C 的经验值一般为0.01----0.033μF,如果C 选0.033,则 r=95×（22R/ФC-1）1/2 如果C 选0.022，则 r=143×(15R/ФC-1)1/2其中，R 为反馈电阻的值，以K Ω为单位：Фc 为每只互感器上标的未补偿前的相移值，以分为单位。

计算出来的补偿电阻r 的值是以K Ω为单位的。

用法二：如电路图二所示，并电阻直接输出电压。

优点：采样电路简单，由于不使用运放，不需要外接直流电源，避免了运放的温飘等不稳定因素，大大提高了可靠性。

缺点：带载能力弱，由于负载大相位差变大,动态范围减小。

应用实例用 GCT–201B 设计一个电路，其额定输入电流为5 A ，输出电压为5V 。

（GCT–201B 上标的Фc 为15′），参数确定如下：1. 反馈电阻R=VO/Ii=5V/2.5mA =2K Ω2. 补偿电容C 及补偿电阻r 的值：如果C 选0.033μF,则 r=95×（22R/ФC-1）1/2 =95×（22 ×2/15-1）1/2 =132K Ω。

如果C1选0.022μF ，则 r=143×(15R/ФC-1)1/2 =143×（15 ×2/15-1）1/2 =143K测量型电压互感器使用方法:典型应用电路如图所示图一 图二用法一：推荐用户按电路图一所示 ：输入电压经限流电阻R ′，使流过GPT–202B 电压互感器初级（原边）的额定电流为2mA （或某个用户自定的理想值），副边会产生一个相同的电流。

各种电压电流采样电路的设计设计一个电压电流采样电路可以用于测量电路中的电压和电流。

以下是一个基本的电压电流采样电路的设计。

1.选择适当的传感器：根据需要测量的电流范围，选择合适的电流传感器。

常用的传感器包括霍尔效应传感器、电阻式传感器等。

对于电压测量，可以使用电阻分压电路或电压传感器。

2.选择合适的运算放大器：运算放大器可以增强传感器输出信号，提高测量精度。

选择一个合适的运算放大器来放大传感器输出信号。

3.设计滤波电路：由于电路中可能会存在噪声或干扰，需要设计滤波电路来滤除这些干扰。

常用的滤波电路包括低通滤波器和带通滤波器。

4.设计模拟到数字转换电路：将模拟信号转换为数字信号是数字电流电压采样电路的关键部分。

可以使用模数转换器（ADC）来完成这个转换过程。

选择合适的ADC，并设计相应的电路将模拟信号输入到ADC。

5.设计控制电路：控制电路可以控制采样电路的开始和停止。

可以使用微控制器或其他逻辑电路来实现控制功能。

6.设计显示和数据处理电路：将数字信号转换为可显示的格式，并进行数据处理。

可以使用数码显示器、LED显示器或LCD显示器来显示测量结果。

可以使用微处理器或FPGA来进行数据处理。

7.进行电路布局和布线：根据设计要求，将电路元件进行布局和布线。

确保信号路径短小，避免信号干扰。

8.进行电路测试和校准：在完成电路布局和布线后，进行电路测试和校准。

通过与已知电流和电压源进行比较，检查电路测量结果的准确性。

9.优化电路设计：根据测试和校准结果，优化电路设计。

可以调整传感器、运算放大器、滤波器等的参数，以提高测量精度和稳定性。

10.进行整体电路验证：验证整个电路的功能和性能。

进行全面的测试，确保电路符合设计要求。

以上是一个基本的电压电流采样电路的设计步骤。

具体设计细节可以根据实际需要进行调整和优化。

选择合适的器件和电路拓扑结构，合理地布局和布线，进行测试和校准，以获得准确可靠的电压电流采样电路。

Us为cpu采样得到的电压值，Uin或Iin为Us对应的实际值1.直流侧a.PV_V信号PV1电压采样是差分电路，与地差分前端是6个4.7M 的R1206封装电阻Us=Uin*33k/(4700*6+200)=Uin*(33/28400)当Uin为0~1000V时，Us为0~1.16V范围内。

PV2电压采样是差分电路，与地差分前端是6个4.7M 的R1206封装电阻Us=Uin*33k/(4700*6+200)=Uin*(33/28400)当Uin为0~1000V时，Us为0~1.16V范围内。

b.Bus电压采样M_BUS电压采样是差分电路，与地差分前端是6个4.7M的R1206封装电阻Us=Uin*33k/(4700*6+200)=Uin*(33/28400)当Uin为0~800V时，Us为0~0.93V范围内。

M_BUS_MID电压采样是差分电路，与地差分前端是4个4.7M的R1206封装电阻Us=Uin*100k/(4700*4+200)=Uin*(1/190)当Uin为0~400V时，Us为0~2.1V范围内。

c.PV电流采样BOOST1_CT采样是差分电路，与地差分4646-X661是1:2000，Vi=2.5±( I_inv /12 )*0.625,经过差分后，把信号放大5倍，Vi=（100k/20k）*I_linv/20,即是I_inv/4 所以Vs在0~2.8V范围内。

当最大电流设为11A时，放大输出最大值为2.8VBOOST2_CT采样是差分电路，与地差分4646-X661是1:2000，Vi=2.5±( I_inv /12 )*0.625,经过差分后，把信号放大5倍，Vi=（100k/20k）*I_linv/20,即是I_inv/4 所以Vs在0~2.8V范围内。

当最大电流设为11A时，放大输出最大值为2.8Vd.PV_ISO检测PV_ISO电路采用差分电路前端采用4个4.7M R1206封装的电阻经过差分之后输出电压Vs=Viso*100k/(4700*4+300k)=Viso*(1/191)2.交流侧a.交流电压采样(电网侧)R相采用差分电路电网侧有4个R1206封装的4.7M电阻。
