模块二_钳工常用设备及工量具

模块二钳工常用工量具项目一游标卡尺2-1-1 游标卡尺的种类.规格.结构游标卡尺是一种中等精度的测量工具，在测量中用得最多。

通常用来测量精度较高的工件，它可测量工件的内外直线尺寸、宽度和高度，有的还可用来测量槽的深度。

游标卡尺按其结构和用途的不同分为普通游标卡尺、深度游标卡尺、游标高度尺、齿厚游标卡尺等。

游标卡尺按其测量范围的不同分为0～125 mm、0~150 mm、0～200 m、.0～300 mm、0～500mm、0～1000 mm等几种规格游标卡尺。

游标卡尺按其测量精度有1/10mm（0.1）、1/20mm（0.05）和1/50mm （0.02）三种，其中最常用和最常见的是1/50mm的普通游标卡尺。

普通游标卡尺由内测量爪、外测量爪、尺身（也叫主尺）、紧固螺钉、游标（也叫副尺）和深度尺等构成，如下图所示。

利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管子的外径，深度尺与游标尺连在一起，可以测量槽和筒的深度，2-1-2 游标卡尺刻线原理（精度为0、02 mm为例）当两爪合并时，游标上的50格刚好等于尺身上的49格（49 mm），尺身每1格是1 mm，则游标上每1格间距为0.98 mm（49 mm÷50），主尺与游标每1格间距相差 0.02 mm（1-0.98）。

0.02 mm即为该游标卡尺的最小读数值（测量精度）。

2-1-3 游标卡尺的读数方法1.读出副尺零线左边与主尺相邻的第一条刻线的整毫米数，为所测尺寸的整数值。

2.读出副尺上与主尺刻线对齐的那一条刻线所表示的数值，为所测尺寸的小数值（游标上的1格代表0.02 mm，乘以副尺上的刻度数）。

3.把整毫米数和毫米小数加起来，即为所测零件的尺寸数值。

2-1-4 游标卡尺使用及注意事项1.使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。

2.测量工件时卡脚测量面必须与工件的表面平行或垂直，不得歪斜，且用力不能过大，以免卡脚变形或磨损，影响测量精度。

第1章钳工常用设备、工具及量具1．1 钳工常用设备1．1．1 钻床1．钻床的种类钻床是一种常用的孔加工机床。

在钻床上可装夹钻头、扩孔钻、锪钻、铰刀、镗刀，丝锥等刀具，用来进行钻孔、扩孔、锪孔、铰孔、镗孔以及攻螺纹等工作。

因此，钻床是钳丁所需要的主要设备。

钻床根据其结构和适用范围不同，可分为台式钻床(简称台钻)、立式钻床(简称立钻)、摇臂钻床和深孔钻床四种，见表1—1—1。

第1页第2章划线2．1 划线的作用、分类及要求2．1．1 划线的作用根据图纸的技术要求，在毛坏或工件上用划线工具划山加工界线的操作，称为划线。

划线的作用见表2—1—1。

2．1．2 划线的分类划线分为平面划线和立体划线两种，见表2—1—2。

2．1．3 对划线的要求划线应符合表2—1—3的要求。

第45页第3章錾削3．1 錾阐工具3．1．1 錾子1．錾子的构造錾子一般由碳素工具钢(如T7A，TSA等)锻成，经热处理后有足够的硬度和韧性。

也可用合金工具钢(如滚动轴承钢GCrl5，高速钢W18Cr4V等)锻造，只是价格较高。

錾子由切削部分、斜面、柄部和头部4部分组成(图3—1—1)。

柄部断面为八棱形，头部做成圆锥台形，顶端略带球面，使锤击作用力的方向能朝着刃口的錾切方向，并使顶部受锤击第65页后不翻边。

錾子切削部分主要由两面一刃(前面、后面和切削刃)构成。

切削时的角度见表3—1—1及如图3—1—2所示。

第66页第4章锉削4．1 锉阐工具4．1．1 锉刀的组成锉刀是用高碳工具钢T13A、T12A或T13、T12制成，并经热处理，其硬度在62—67HRC 之间。

锉刀的组成见表4—1—1和如图4—1—1所示。

第83页第5章锯割5．1 钼割工具5．1．1 锯弓锯弓的结构形式见表5—1—1。

5．1．2 锯条手工锯条一般用渗碳软钢冷轧而成，经淬火后硬度达55—591-IRC，其长度是用两端安装孔的中心距表示，规格有200mm、250mm和300mm三种。

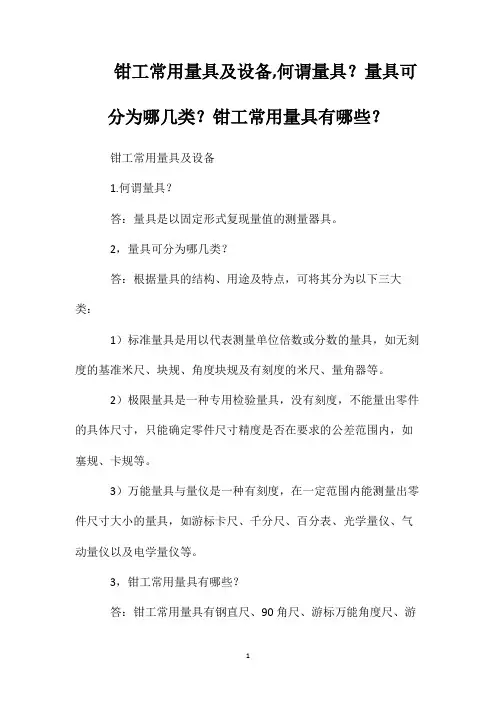

钳工常用量具及设备,何谓量具？量具可
分为哪几类？钳工常用量具有哪些？
钳工常用量具及设备
1.何谓量具？
答：量具是以固定形式复现量值的测量器具。

2，量具可分为哪几类？
答：根据量具的结构、用途及特点，可将其分为以下三大类：
1）标准量具是用以代表测量单位倍数或分数的量具，如无刻度的基准米尺、块规、角度块规及有刻度的米尺、量角器等。

2）极限量具是一种专用检验量具，没有刻度，不能量出零件的具体尺寸，只能确定零件尺寸精度是否在要求的公差范围内，如塞规、卡规等。

3）万能量具与量仪是一种有刻度，在一定范围内能测量出零件尺寸大小的量具，如游标卡尺、千分尺、百分表、光学量仪、气动量仪以及电学量仪等。

3，钳工常用量具有哪些？
答：钳工常用量具有钢直尺、90角尺、游标万能角度尺、游
标卡尺、千分尺、百分表、水平仪、塞尺等。

4middot;钢直尺的规格有哪些？如何正确使用钢直尺？
答：钢直尺的规格分为150mm，300mm，500mm，1000mm 等数种，钳工最常用的钢直尺规格是150mm和300mm。

钢直尺的正确使用方法是：。

钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀：用于拧紧或拆卸螺丝。

根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。

使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。

2. 扳手：用于拧紧或拆卸螺栓和螺母。

常用的扳手有活动扳手、开口扳手和管钳等。

使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。

3. 锤子：用于敲击物体，使其变形或移位。

常用的锤子有铁锤、木锤和橡胶锤等。

使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。

4. 钢锯：用于锯割金属材料。

使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。

同时，应逐渐施加压力，避免损坏锯条。

5. 电钻：用于在金属、木材或塑料等材料上打孔。

使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。

同时，应注意安全，避免受伤。

二、量具1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。

使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。

同时，应注意保持卡尺的清洁和精度。

2. 千分尺：用于测量微小尺寸。

使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。

同时，应注意保持千分尺的清洁和精度。

3. 百分表：用于测量形状误差和位置误差。

使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。

同时，应注意保持百分表的清洁和精度。

4. 量角器：用于测量角度。

使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。

同时，应注意保持量角器的清洁和精度。

三、仪表1. 万用表：用于测量电流、电压和电阻等电气参数。

使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。

同时，应注意保持万用表的清洁和精度。

2. 钳形表：用于测量交流电流和电压。

使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。

钳工常用设备及工具概述1. 引言钳工是一项需要高度技术的工作，对于完成各种金属加工和修复任务的专业人员，常用设备和工具是不可或缺的。

本文将概述一些钳工常用设备和工具，帮助读者了解钳工工作的基本要求和工作流程。

2. 基本设备在钳工工作中，基本设备是必不可少的。

以下是一些常见的基本设备：2.1 钳子钳子是钳工工作中最基本的工具之一。

它们通常由金属制成，用于夹持、固定和保持工件。

常见的钳子类型包括扁嘴钳、圆嘴钳、长鼻钳和弯嘴钳等。

2.2 手钻手钻是一种便携式钻床，用于在工件上钻孔。

它可以通过手动操作或使用电动驱动进行操作。

手钻通常具有可调节的转速和不同直径的钻头，以适应不同的需求。

2.3 手锯手锯是一种常见的钳工切割工具。

它通常由金属制成，有一条锯片和一个手柄。

手锯可用于切割金属、木材和塑料等材料。

2.4 磨床磨床是一种用于磨削和抛光金属的设备。

它通常由一个旋转的磨轮和一个固定或可调节的工作台组成。

磨床可用于修整和修复金属工件的表面，使其更加光滑和精确。

2.5 冲压机冲压机是一种用于制造大批次产品的机器。

它使用压力和模具将金属工件冲压成所需形状。

冲压机通常用于生产金属零件、汽车零件和家电产品等。

3. 常用工具除了基本设备，钳工还需要使用一些常见工具来辅助工作。

以下是一些常见的工具：3.1 尺子尺子是一种用于测量长度和距离的工具。

在钳工工作中，准确的测量是非常重要的，因此尺子是必不可少的工具。

3.2 卡尺卡尺也是一种常用的测量工具。

它通常由两个可移动的腿和一个刻度尺组成，用于测量内部和外部尺寸、深度和高度等。

3.3 活动支撑活动支撑是一种用于支撑工件的工具。

它通常由一个底座和一个可调节高度的杆组成，用于固定和支撑工件以进行加工。

3.4 锉刀锉刀是一种用于修整和修复工件表面的工具。

它通常由金属制成，有多个切削齿和一个手柄。

3.5 孔锥孔锥是一种用于钻孔前定位的工具。

它通常由金属制成，具有尖锐的尖头，可以用于在工件上划出准确的孔位置。

钳工常用设备及工量具概述引言钳工是一种常见的工种，负责制造、安装、维修和调整各种机械设备。

钳工工作的高效完成离不开各种常用设备和工量具的辅助。

本文将概述钳工行业中常用设备及工量具的种类和功能，以便读者更好地了解钳工工作的要求和流程。

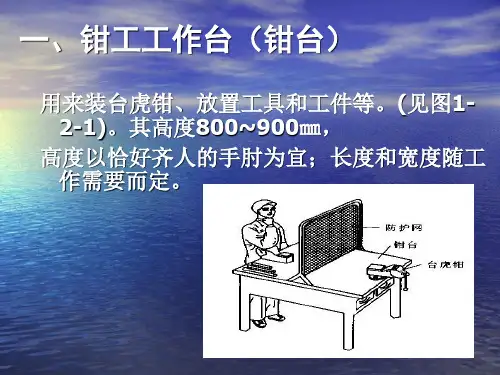

1. 常用设备1.1 钳工台钳工台是钳工工作中最基本的设备之一。

它通常由铁或铝制成，表面光滑，有足够的强度来支撑工件。

钳工台提供了一个稳定的工作平台，方便钳工进行各种加工操作。

常见的钳工台还设有螺钉孔、切槽和嵌槽，以便安装其他附件和工具。

1.2 钳工切削机钳工切削机是一种用于对工件进行切削加工的机械设备。

它通过旋转刀具和工件之间的相对运动来实现切削操作。

钳工切削机可以进行各种切削操作，如铣削、钻孔、攻丝等。

它的精度和效率非常高，可以大幅度提高钳工工作的效率。

1.3 钳工焊接设备钳工焊接是钳工工作中常用的一项技术。

焊接设备包括焊接机、气体瓶等，用于将金属零件永久连接在一起。

钳工焊接设备的应用范围广泛，可以用于制造、安装和维修各种类型的设备和结构。

1.4 钳工组合工具箱钳工组合工具箱是钳工行业中常见的工具存储解决方案。

它通常由金属或塑料制成，内部设有多个隔层和格子，以便存放和组织各种工具。

钳工组合工具箱方便钳工携带和存放各种工具，提高工作的效率和组织性。

2. 工量具概述2.1 卡尺卡尺是钳工工作中常用的测量工具之一。

它由金属尺片和标尺组成，可以精确地测量线段的长度。

卡尺通常有不同长度的尺片和标尺，以适应不同类型和尺寸的测量需求。

2.2 游标卡尺游标卡尺是一种用于精确测量小尺寸物体的工量具。

它通常由两个可移动的爪子和一个标尺组成。

游标卡尺可以测量直径、距离和深度等尺寸，并具有较高的精度。

它在钳工工作中的应用非常广泛。

2.3 量规量规是一种用于测量螺纹、孔洞和其他复杂形状的工具。

它通常由金属尺片和测量嵌槽组成，可以精确地测量各种细节尺寸。

量规在钳工工作中的应用非常重要，可以确保工件的质量和准确性。

钳工实训使用设备及主要工具钳工实训是培养学生的机械操作技能和工作经验的重要环节之一。

在钳工实训中，学生将会接触到各种使用设备和工具的机会，这些设备和工具的使用对于钳工操作的质量和效率起着至关重要的作用。

本文将介绍钳工实训中常用的设备和主要工具。

一、常用设备1.钳工床：钳工床是钳工实训中最常用的设备之一。

它具有结构简单、使用方便、操作灵活等特点。

钳工床可以进行铣削、钻孔、攻丝、车削等加工操作，是钳工实训中不可或缺的设备。

2.钻床：钻床是一种用来钻孔的机床。

钳工实训中常用的钻床有手动钻床和卧式钻床。

钻床具有操作简单、孔径精度高等特点，适用于各种材料的钻孔加工。

3.铣床：铣床是一种用来进行铣削加工的机床。

钳工实训中常用的铣床有立式铣床和卧式铣床。

铣床可以进行各种形状的铣削加工，具有加工效率高、加工精度高等优点。

4.磨床：磨床是一种用来进行精密磨削加工的机床。

钳工实训中常用的磨床有手动磨床和平面磨床。

磨床可以对工件进行高精度的磨削加工，适用于各种形状和材质的工件。

5.剪床：剪床是一种用来进行剪切加工的机床。

钳工实训中常用的剪床有手动剪床和液压剪床。

剪床可以对各种材料的板材进行剪切加工，具有剪切速度快、剪切质量高等特点。

二、主要工具1.钳子：钳子是钳工实训中最常用的工具之一。

钳子有各种类型，如扁嘴钳、圆嘴钳、弯嘴钳等，适用于不同的操作需求。

钳子可以用来夹持工件、拧紧螺丝、剪断金属等。

2.锤子：锤子是一种常用的敲击工具。

钳工实训中常用的锤子有铁锤、橡胶锤、铜锤等。

锤子可以用来对工件进行敲击、调整工件位置等操作。

3.量具：量具是钳工实训中不可或缺的工具之一。

常用的量具有卡尺、千分尺、游标卡尺等。

量具可以用来测量工件的尺寸、角度等参数，保证加工的精度。

4.电动工具：电动工具是钳工实训中常用的便捷工具之一。

常见的电动工具有电钻、电锯、电磨等。

电动工具可以提高工作效率，适用于各种加工操作。

5.刀具：刀具是钳工实训中常用的切削工具。

项目一钳工常用设备及工量具的使用一、教学目标1、了解钳工工作场地。

2、熟悉台虎钳的结构，砂轮机的用途、保养方法与注意事项。

3、熟悉并掌握钳工常用量具的结构、适用对象及使用规则。

二、课时分配三、教学重点通过本项目的学习，让学生们初步了解了钳工的工作场地及工作方向，了解虎台钳，砂轮机的用途、保养方法与注意事项。

掌握游标卡尺、千分尺、百分表、直角尺、塞尺等量具的使用范围、精确度、使用方法与注意事项。

四、教学难点1、熟悉台虎钳砂轮机的用途、保养方法及注意事项。

2、掌握游标卡尺、千分尺、百分表等工作量具的适用范围、精确度、使用方法与注意事项。

五、教学内容任务一拆装与保养台虎钳一、钳工工作场地钳工工作场地是指钳工的固定工作地点。

如图1-1所示，钳工工作场地一般分为钳工工作区、台钻区、划线区和刀具刃磨区等区域。

各区域由黄线分隔而成，区域之间留有安全通道。

在钳工工作场地走动时，要在安全通道内。

为提高劳动生产率及工作方便，钳工工作场地布局一定要合理，并符合安全文明生产要求。

1、合理布置主要设备（1）钳工工作台应安放在光线适宜、工作方便的地方，钳工工作台之间的距离应适当。

（2）砂轮机、钻床应安装在场地的边缘，尤其是砂轮机一定要安装在安全、可靠的地方。

2、合理摆放毛坯和工件毛坯和工件要分开放置，并摆放整齐，工件尽量放置在搁架上，避免磕碰。

3、合理摆放工具、量具和夹具（1）工具、夹具和量具应放置在固定的位置，不得混放，并摆放整齐。

（2）工作时，钳工工具一般放置在台虎钳的两侧，量具则放置在台虎钳的正前方。

（3）工具的柄部不得超出工作台台面，以免被碰落砸伤人员或损坏工具。

（4）工具、量具和夹具使用后，应及时保养并放回原处。

4、钳工工作场地应保持整洁工作结束后，应按照要求对设备进行清理、润滑，并把工作场地打扫干净。

二、钳工常用设备钳工工作场地中的主要设备有钳工工作台、台虎钳、砂轮机等，正确使用和维护各种设备，是提高劳动生产率和保证产品质量的关键。
