钳工实训使用设备及主要工具钳工实训是一项非常重要的技能培训,钳工使用的设备和工具对于工作效率和成果至关重要。
本文将介绍钳工实训中常用的设备和主要工具,帮助读者了解钳工实训的基本要素。
一、常用设备:1. 钳工工作台:钳工工作台是钳工实训的基本设备,用于放置工作物件和工具。
一般由坚固的金属材料制成,具有稳定的结构和合适的工作高度。
2. 钳工切割机:钳工切割机是一种用于切割金属材料的机械设备,常用于切割管道、角铁等。
它通常由电机、切割刀、导轨等部件组成,操作简便高效。
3. 钳工钻床:钳工钻床是一种用于钻孔的机械设备,可钻孔金属、木材和塑料等材料。
钳工钻床具有稳定的结构和可调节的钻孔深度,可满足不同工作需求。
4. 钳工铣床:钳工铣床是一种用于铣削金属材料的机械设备,可加工平面、曲面和齿轮等工件。
钳工铣床具有高精度和稳定性能,可完成复杂的加工任务。
二、主要工具:1. 钳子:钳子是钳工实训中最常用的工具之一,用于夹持、固定和转动工件。
常见的钳子有扳手、老虎钳、卡簧钳等,适用于不同的工作场景。
2. 扳手:扳手是一种用于拧紧和松开螺栓和螺母的工具,常用于钳工实训中的拆装工作。
扳手的尺寸和形状各异,适用于不同规格的螺栓和螺母。
3. 锤子:锤子是一种用于敲击和打击的工具,常用于钳工实训中的定位和调整工作。
常见的锤子有铁锤、橡胶锤、木锤等,适用于不同的工作需求。
4. 锉刀:锉刀是一种用于修整和打磨的工具,常用于钳工实训中的加工和整形工作。
锉刀的形状和牙距各异,可满足不同的加工要求。
5. 钢尺:钢尺是一种用于测量和标记的工具,常用于钳工实训中的尺寸确定和布置工作。
钢尺通常具有刻度和标记,可提供精确的测量结果。
6. 卡尺:卡尺是一种用于测量内外尺寸的工具,常用于钳工实训中的精确测量工作。
卡尺有很多种类,如游标卡尺、卷尺等,可根据需要选择使用。
7. 气动工具:气动工具是一种利用气压驱动的工具,常用于钳工实训中的高效加工和装配工作。
第1章钳工常用设备、工具及量具1.1 钳工常用设备1.1.1 钻床1.钻床的种类钻床是一种常用的孔加工机床。
在钻床上可装夹钻头、扩孔钻、锪钻、铰刀、镗刀,丝锥等刀具,用来进行钻孔、扩孔、锪孔、铰孔、镗孔以及攻螺纹等工作。
因此,钻床是钳丁所需要的主要设备。
钻床根据其结构和适用范围不同,可分为台式钻床(简称台钻)、立式钻床(简称立钻)、摇臂钻床和深孔钻床四种,见表1—1—1。
第1页第2章划线2.1 划线的作用、分类及要求2.1.1 划线的作用根据图纸的技术要求,在毛坏或工件上用划线工具划山加工界线的操作,称为划线。
划线的作用见表2—1—1。
2.1.2 划线的分类划线分为平面划线和立体划线两种,见表2—1—2。
2.1.3 对划线的要求划线应符合表2—1—3的要求。
第45页第3章錾削3.1 錾阐工具3.1.1 錾子1.錾子的构造錾子一般由碳素工具钢(如T7A,TSA等)锻成,经热处理后有足够的硬度和韧性。
也可用合金工具钢(如滚动轴承钢GCrl5,高速钢W18Cr4V等)锻造,只是价格较高。
錾子由切削部分、斜面、柄部和头部4部分组成(图3—1—1)。
柄部断面为八棱形,头部做成圆锥台形,顶端略带球面,使锤击作用力的方向能朝着刃口的錾切方向,并使顶部受锤击第65页后不翻边。
錾子切削部分主要由两面一刃(前面、后面和切削刃)构成。
切削时的角度见表3—1—1及如图3—1—2所示。
第66页第4章锉削4.1 锉阐工具4.1.1 锉刀的组成锉刀是用高碳工具钢T13A、T12A或T13、T12制成,并经热处理,其硬度在62—67HRC 之间。
锉刀的组成见表4—1—1和如图4—1—1所示。
第83页第5章锯割5.1 钼割工具5.1.1 锯弓锯弓的结构形式见表5—1—1。
5.1.2 锯条手工锯条一般用渗碳软钢冷轧而成,经淬火后硬度达55—591-IRC,其长度是用两端安装孔的中心距表示,规格有200mm、250mm和300mm三种。
钳工常用设备及工量具概述引言钳工是一种常见的工种,负责制造、安装、维修和调整各种机械设备。
钳工工作的高效完成离不开各种常用设备和工量具的辅助。
本文将概述钳工行业中常用设备及工量具的种类和功能,以便读者更好地了解钳工工作的要求和流程。
1. 常用设备1.1 钳工台钳工台是钳工工作中最基本的设备之一。
它通常由铁或铝制成,表面光滑,有足够的强度来支撑工件。
钳工台提供了一个稳定的工作平台,方便钳工进行各种加工操作。
常见的钳工台还设有螺钉孔、切槽和嵌槽,以便安装其他附件和工具。
1.2 钳工切削机钳工切削机是一种用于对工件进行切削加工的机械设备。
它通过旋转刀具和工件之间的相对运动来实现切削操作。
钳工切削机可以进行各种切削操作,如铣削、钻孔、攻丝等。
它的精度和效率非常高,可以大幅度提高钳工工作的效率。
1.3 钳工焊接设备钳工焊接是钳工工作中常用的一项技术。
焊接设备包括焊接机、气体瓶等,用于将金属零件永久连接在一起。
钳工焊接设备的应用范围广泛,可以用于制造、安装和维修各种类型的设备和结构。
1.4 钳工组合工具箱钳工组合工具箱是钳工行业中常见的工具存储解决方案。
它通常由金属或塑料制成,内部设有多个隔层和格子,以便存放和组织各种工具。
钳工组合工具箱方便钳工携带和存放各种工具,提高工作的效率和组织性。
2. 工量具概述2.1 卡尺卡尺是钳工工作中常用的测量工具之一。
它由金属尺片和标尺组成,可以精确地测量线段的长度。
卡尺通常有不同长度的尺片和标尺,以适应不同类型和尺寸的测量需求。
2.2 游标卡尺游标卡尺是一种用于精确测量小尺寸物体的工量具。
它通常由两个可移动的爪子和一个标尺组成。
游标卡尺可以测量直径、距离和深度等尺寸,并具有较高的精度。
它在钳工工作中的应用非常广泛。
2.3 量规量规是一种用于测量螺纹、孔洞和其他复杂形状的工具。
它通常由金属尺片和测量嵌槽组成,可以精确地测量各种细节尺寸。
量规在钳工工作中的应用非常重要,可以确保工件的质量和准确性。
第四章钳工常用设备及工具一、填空1.钻床是钳工常用的机床,分为钻床,钻床和钻床等。
2.台钻适用于在工件上钻,扩直径为mm以下的孔。
3.立钻适用于小批,单件的型工件的孔加工。
4.Z525B型钻有运动、运动和运动三种运动形式。
5.摇臂钻床适用于在型工件上进行孔或孔加工。
6.Z3040型摇臂钻床最大钻孔直径为mm,主轴锥孔锥度为莫氏锥度。
7.Z3040型摇臂钻床的传动系统可实现、、及主轴箱在摇臂上的移动。
8.Z3040型摇臂钻床主轴的进给有进给、进给、进给和定程切削等多种形式。
9.钻头套的标准号有种,适用时应根据钻头锥柄的号数选用。
10.钳工常用的电动工具有、和电剪刀等。
常用的起重设备有、和单梁桥式起重机等。
11.在装配、修理工作中,当受工件形状或的限制不能用钻床钻孔时,可使用加工。
12.使用单梁桥式起重机起吊时,工件与电葫芦的位置应在上,工件不可。
二、判断1.Z525B型立钻既可机动进给,也可手动进给,且机动时,可以手动超越进给()2.Z525B型立钻工作台的升降是通过蜗杆、蜗轮及齿轮、齿条齿合传动实现()3.Z3040型摇臂钻床主轴锥孔为莫氏5号锥度。
()4.Z3040型摇臂钻床有三级高转速及三级大进给量,为避免发生危险,不能同时选用。
()5.Z4012型台钻是通过改变V带在塔轮上的位置变速,而Z525B型立钻及Z3040型摇臂钻则是通过改变滑移齿轮的轴向位置来变速的。
()6.钻夹头用来装夹12mm以内的直柄钻头。
()7.2号钻头套可与4号钻头套配接使用。
()8.电钻的规格是以其最大钻孔直径来表示的。
()9.电磨头新装的砂轮可直接使用,无需修整。
()10.使用千斤顶时,被起重物不得超过千斤顶的负载能力。
()三、选择1.Z525B型立钻主轴锥孔的锥度为莫氏锥度。
A.2号B.3号C.4号2.钻夹头用来装夹13mm以内的钻头。
A.直柄B.锥柄C.直柄或锥柄3.一般钻头套的外圆锥比内锥孔大。
A.1号B.2号C.3号4.手电钻使用前,应开机空转,检查无异常后,才可使用。

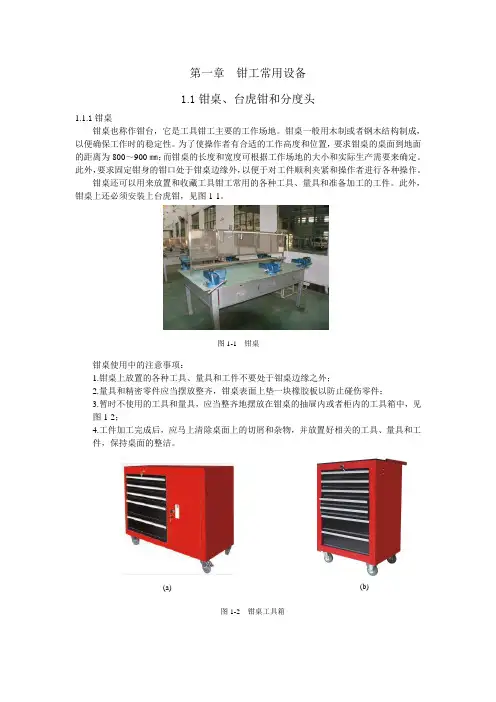

第一章钳工常用设备1.1钳桌、台虎钳和分度头1.1.1钳桌钳桌也称作钳台,它是工具钳工主要的工作场地。
钳桌一般用木制或者钢木结构制成,以便确保工作时的稳定性。
为了使操作者有合适的工作高度和位置,要求钳桌的桌面到地面的距离为800~900㎜;而钳桌的长度和宽度可根据工作场地的大小和实际生产需要来确定。
此外,要求固定钳身的钳口处于钳桌边缘外,以便于对工件顺利夹紧和操作者进行各种操作。
钳桌还可以用来放置和收藏工具钳工常用的各种工具、量具和准备加工的工件。
此外,钳桌上还必须安装上台虎钳,见图1-1。
钳桌使用中的注意事项:1.钳桌上放置的各种工具、量具和工件不要处于钳桌边缘之外;2.量具和精密零件应当摆放整齐,钳桌表面上垫一块橡胶板以防止碰伤零件;3.暂时不使用的工具和量具,应当整齐地摆放在钳桌的抽屉内或者柜内的工具箱中,见图1-2;4.工件加工完成后,应马上清除桌面上的切屑和杂物,并放置好相关的工具、量具和工件,保持桌面的整洁。
图1-1钳桌图1-2钳桌工具箱(b)(a)1.1.2台虎钳台虎钳是工具钳工夹持工件进行手工操作的通用夹具,其规格用钳口的宽度来表示。
其常用几种规格有100㎜、125mm 和150mm 等。
图1-3分别为轻型活动带砧台虎钳[图1-3(a)]、重型活动带砧台虎钳[图1-3(b)]、固定带砧台虎钳图[1-3(c)]。
1.台虎钳的结构 台虎钳通常按其结构分为固定式和回转式两种图1-4(a)、(b) 。
上述两种台虎钳的主要结构和工作原理基本相同。
由于回转式台虎钳的整个钳身可以旋转,能满足工件不同方位加工的需要,使用方便,因此回转式台虎钳在工具钳工中应用非常广泛。
图1-3 不同类型台虎钳的外观(a)(b)(c )图1-4 台虎钳的结构与组成1—活动钳身 2—螺钉 3—钢钳口 4—固定钳身 5—螺母 6—转座手柄 7—夹紧盘 8—转座 9—销 10—挡圈 11—弹簧 12—手柄 13—丝杆钢钳口(c)钢钳口(a)固定式台虎钳砧座(b)回转式台虎钳11621310145789123台虎钳的结构组成及其工作原理:活动钳身1通过导轨与固定钳身4的导轨孔做滑动配合,丝轩13装在活动钳身上,能够旋转但不能轴向移动,并与安装在固定钳身内的螺母5配合。
钳工实训使用设备及主要工具钳工实训是培养学生的机械操作技能和工作经验的重要环节之一。
在钳工实训中,学生将会接触到各种使用设备和工具的机会,这些设备和工具的使用对于钳工操作的质量和效率起着至关重要的作用。
本文将介绍钳工实训中常用的设备和主要工具。
一、常用设备1.钳工床:钳工床是钳工实训中最常用的设备之一。
它具有结构简单、使用方便、操作灵活等特点。
钳工床可以进行铣削、钻孔、攻丝、车削等加工操作,是钳工实训中不可或缺的设备。
2.钻床:钻床是一种用来钻孔的机床。
钳工实训中常用的钻床有手动钻床和卧式钻床。
钻床具有操作简单、孔径精度高等特点,适用于各种材料的钻孔加工。
3.铣床:铣床是一种用来进行铣削加工的机床。
钳工实训中常用的铣床有立式铣床和卧式铣床。
铣床可以进行各种形状的铣削加工,具有加工效率高、加工精度高等优点。
4.磨床:磨床是一种用来进行精密磨削加工的机床。
钳工实训中常用的磨床有手动磨床和平面磨床。
磨床可以对工件进行高精度的磨削加工,适用于各种形状和材质的工件。
5.剪床:剪床是一种用来进行剪切加工的机床。
钳工实训中常用的剪床有手动剪床和液压剪床。
剪床可以对各种材料的板材进行剪切加工,具有剪切速度快、剪切质量高等特点。
二、主要工具1.钳子:钳子是钳工实训中最常用的工具之一。
钳子有各种类型,如扁嘴钳、圆嘴钳、弯嘴钳等,适用于不同的操作需求。
钳子可以用来夹持工件、拧紧螺丝、剪断金属等。
2.锤子:锤子是一种常用的敲击工具。
钳工实训中常用的锤子有铁锤、橡胶锤、铜锤等。
锤子可以用来对工件进行敲击、调整工件位置等操作。
3.量具:量具是钳工实训中不可或缺的工具之一。
常用的量具有卡尺、千分尺、游标卡尺等。
量具可以用来测量工件的尺寸、角度等参数,保证加工的精度。
4.电动工具:电动工具是钳工实训中常用的便捷工具之一。
常见的电动工具有电钻、电锯、电磨等。
电动工具可以提高工作效率,适用于各种加工操作。
5.刀具:刀具是钳工实训中常用的切削工具。
第五章钳工基础知识培训一、概述1、钳工的工作内容:是用手工工具对金属工件进行划线、凿削、锉削、锯割、钻削、攻丝、套丝、铰削、刮削和研磨等。
2、钳工的常用设备:钳桌台、台虎钳(包括固定式和回转式二种)、砂轮机使用砂轮机应注意哪些安全事项:A砂轮的旋转方面应正确,使磨屑向下方飞离砂轮。
B砂轮启动前,人站立在砂轮侧面等待砂轮转速速达到正常才能进行磨削。
C砂轮的平衡误差太大时不能使用。
D工件太大不能用砂轮进行磨削。
二、划线1、划线就是在工件上按图纸和其它要求确定出加工所需要的界线2、划线常用的工具:划针、划针盘、划线平板、规划线、直角尺、V形铁、直角铁和C字夹头、千斤顶、万能角度尺、样冲。
3、划线基准:基准就是依据的意思,划线时,选择一个或几个平面(或线)作为划线的依据划其余的尺寸都从这些面或线开始,这样的面或线称为划线基准。
4、划线基准常见有三种类型:A以两个互相垂直的平面为基准B以一个平面和一个中心面为基准C以两个互相垂直的中心面为基准。
5、基本线条的划法:划平行线划垂直线划圆弧线6、划线借料:由于铸造和锻造加工不当,在尺寸、形状和位置上都存在一定的误差,但是,在误差超出不大的情况下,可通过划线来调整坯件各待加工面的余量分配,使不合格的坯件经加工变成合格零件。
这种补救方法称为划线借料。
7、简述划线的步骤。
答:划线时应当根据划线基准先划出水平方向的所有线条,再划出其它方向的线条,最后划圆和圆弧线。
划线应细而清晰,划线完毕后应仔细检查有无错误或遗漏的线,确定无误后,即可打样冲眼。
8、打样冲眼应注意什么?答:(1)圆心必须打样冲眼,以利于划圆或钻孔时找中心;(2)线的起止点和两条线的交点必须打样冲眼;(3)曲线的转弯处(键槽的两个圆弧顶点)必须打样冲眼;(4)打样冲眼的距离要均匀。
根据线段的不同长度,间距可取20~100mm。
三、凿削(或錾削)1. 凿削就是用手锤锤击凿子(或叫錾子),凿子对金属工件进行加工。

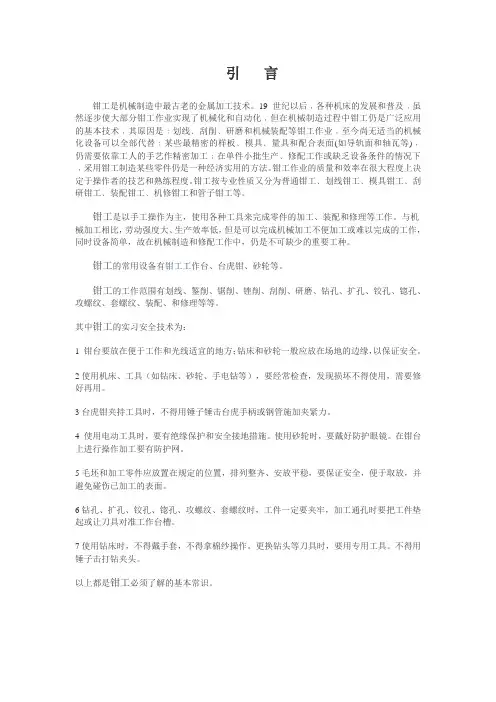

引言钳工是机械制造中最古老的金属加工技术。
19世纪以后﹐各种机床的发展和普及﹐虽然逐步使大部分钳工作业实现了机械化和自动化﹐但在机械制造过程中钳工仍是广泛应用的基本技术﹐其原因是﹕划线﹑刮削﹑研磨和机械装配等钳工作业﹐至今尚无适当的机械化设备可以全部代替﹔某些最精密的样板﹑模具﹑量具和配合表面(如导轨面和轴瓦等)﹐仍需要依靠工人的手艺作精密加工﹔在单件小批生产﹑修配工作或缺乏设备条件的情况下﹐采用钳工制造某些零件仍是一种经济实用的方法。
钳工作业的质量和效率在很大程度上决定于操作者的技艺和熟练程度。
钳工按专业性质又分为普通钳工﹑划线钳工﹑模具钳工﹑刮研钳工﹑装配钳工﹑机修钳工和管子钳工等。
钳工是以手工操作为主,使用各种工具来完成零件的加工、装配和修理等工作。
与机械加工相比,劳动强度大、生产效率低,但是可以完成机械加工不便加工或难以完成的工作,同时设备简单,故在机械制造和修配工作中,仍是不可缺少的重要工种。
钳工的常用设备有钳工工作台、台虎钳、砂轮等。
钳工的工作范围有划线、錾削、锯削、锉削、刮削、研磨、钻孔、扩孔、铰孔、锪孔、攻螺纹、套螺纹、装配、和修理等等。
其中钳工的实习安全技术为:1 钳台要放在便于工作和光线适宜的地方;钻床和砂轮一般应放在场地的边缘,以保证安全。
2使用机床、工具(如钻床、砂轮、手电钻等),要经常检查,发现损坏不得使用,需要修好再用。
3台虎钳夹持工具时,不得用锤子锤击台虎手柄或钢管施加夹紧力。
4 使用电动工具时,要有绝缘保护和安全接地措施。
使用砂轮时,要戴好防护眼镜。
在钳台上进行操作加工要有防护网。
5毛坯和加工零件应放置在规定的位置,排列整齐、安放平稳,要保证安全,便于取放,并避免碰伤已加工的表面。
6钻孔、扩孔、铰孔、锪孔、攻螺纹、套螺纹时,工件一定要夹牢,加工通孔时要把工件垫起或让刀具对准工作台槽。
7使用钻床时,不得戴手套,不得拿棉纱操作。
更换钻头等刀具时,要用专用工具。
不得用锤子击打钻夹头。
第一部分钳工常用设备一、钳台1、钳台的用途:钳台也称钳工台或钳桌,用木材或钢材制成,其式样可以根据要求和条件决定,主要作用是安装台虎钳。
2、钳台长、宽、高尺寸的确定钳台台面一般是长方形,长、宽尺寸由工作需要决定,高度一般以800mm ~~ 900mm为宜以便安装上台虎钳后,让钳口的高度与一般操作者的手肘平齐,使操作方便省力。
二、台虎钳1、台虎钳的用途、规格类型:a、用途:台虎钳是专门夹持工件的,b、规格:台虎钳的规格是指钳口的宽度,常用的有100mm,125mm,150mm等c、类型:类型有固定式和回转式两种2、回转式台虎钳的工作原理:回转式台虎钳的钳身可以相对于底座回转(详细讲解书图1-2a),能满足不同方位的加工需要,使用方便、应用广泛。
3、使用台虎钳的注意事项:(1)、夹紧工件时松紧要适当,只能用手力拧紧,而不能借用助力工具加力,一是防止丝杆与螺母及钳身受损坏,二是防止夹坏工件表面。
(2)、强力作业时,力的方向应朝固定钳身,以免增加活动钳身和丝杆、螺母的负载,影响其使用寿命。
(3)、不能在活动钳身的光滑平面上敲击作业,以防止破坏它与固定钳身的配合性。
(4)、对丝杆、螺母等活动表面,应经常清洁、润滑,以防止生锈。
三、砂轮机1、砂轮机的用途:磨削各种刀具或工具2、砂轮机使用时的注意事项:(强调)a、砂轮机的旋转方向要正确;b、砂轮起动后,应等砂轮旋转平稳后再开始磨削,若发现砂轮跳动明显,应及时停机休整;c、砂轮机的搁架与砂轮之间的距离应保持在3mm以内,以防止磨削件轧人,造成事故;d、磨削过程中,操作者应站在砂轮的侧面或斜对面,而不要站在正对面。
四、钻床1、介绍钻床的用途:钻床是加工孔的设备;2、钳工常用钻床的种类:(1)、台式钻床:介绍台式钻床的规格:台式钻床是一种小型钻床,一般用来钻直径为13mm以下的孔,台式钻床的规格是指所钻孔的最大直径,常用的有6mm,12mm等几种规格。
(2)、立式钻床:介绍立式钻床的规格:立式钻床一般用来钻中小型工件上的孔,其规格有25mm、35mm、40mm,50mm等几种规格。
钳工常用设备及工具概述1. 引言钳工是一项需要高度技术的工作,对于完成各种金属加工和修复任务的专业人员,常用设备和工具是不可或缺的。
本文将概述一些钳工常用设备和工具,帮助读者了解钳工工作的基本要求和工作流程。
2. 基本设备在钳工工作中,基本设备是必不可少的。
以下是一些常见的基本设备:2.1 钳子钳子是钳工工作中最基本的工具之一。
它们通常由金属制成,用于夹持、固定和保持工件。
常见的钳子类型包括扁嘴钳、圆嘴钳、长鼻钳和弯嘴钳等。
2.2 手钻手钻是一种便携式钻床,用于在工件上钻孔。
它可以通过手动操作或使用电动驱动进行操作。
手钻通常具有可调节的转速和不同直径的钻头,以适应不同的需求。
2.3 手锯手锯是一种常见的钳工切割工具。
它通常由金属制成,有一条锯片和一个手柄。
手锯可用于切割金属、木材和塑料等材料。
2.4 磨床磨床是一种用于磨削和抛光金属的设备。
它通常由一个旋转的磨轮和一个固定或可调节的工作台组成。
磨床可用于修整和修复金属工件的表面,使其更加光滑和精确。
2.5 冲压机冲压机是一种用于制造大批次产品的机器。
它使用压力和模具将金属工件冲压成所需形状。
冲压机通常用于生产金属零件、汽车零件和家电产品等。
3. 常用工具除了基本设备,钳工还需要使用一些常见工具来辅助工作。
以下是一些常见的工具:3.1 尺子尺子是一种用于测量长度和距离的工具。
在钳工工作中,准确的测量是非常重要的,因此尺子是必不可少的工具。
3.2 卡尺卡尺也是一种常用的测量工具。
它通常由两个可移动的腿和一个刻度尺组成,用于测量内部和外部尺寸、深度和高度等。
3.3 活动支撑活动支撑是一种用于支撑工件的工具。
它通常由一个底座和一个可调节高度的杆组成,用于固定和支撑工件以进行加工。
3.4 锉刀锉刀是一种用于修整和修复工件表面的工具。
它通常由金属制成,有多个切削齿和一个手柄。
3.5 孔锥孔锥是一种用于钻孔前定位的工具。
它通常由金属制成,具有尖锐的尖头,可以用于在工件上划出准确的孔位置。
教学时数: 2 学时
课题:钳工的常用设备
教学目标:
钳工初步认识,掌握常用设备的操作原理教学重点:
1、钳工常用设备
2、台虎钳、砂轮机的几点注意事项
教学难点:
台虎钳、钻床的工作原理
教学方法:
讲授法
教具:
钳台、台虎钳、砂轮机、挂图
教学内容及步骤:
〈复习提问〉
机械工种分为哪几类?
〈引入新课〉
由钳工工种的特点引入
〈讲授新课〉
§1.1钳工常用设备
一、钳台
1、钳台的用途:
钳台也称钳工台或钳桌,用木材或钢材制成,其式样可以根据要求和条件决定,主要作用是安装台虎钳。
2、钳台长、宽、高尺寸的确定
钳台台面一般是长方形,长、宽尺寸由工作需要决定,高度一般以800mm ~~ 900mm为宜以便安装上台虎钳后,让钳口的高度与一般操作者的手肘平齐,使操作方便省力。
二、台虎钳
1、台虎钳的用途、规格类型:
a、用途:台虎钳是专门夹持工件的,
b、规格:台虎钳的规格是指钳口的宽度,常用的有100mm,
125mm,150mm等
c、类型:类型有固定式和回转式两种
2、回转式台虎钳的工作原理:
回转式台虎钳的钳身可以相对于底座回转(详细讲解书图1-2a),能满足不同方位的加工需要,使用方便、应用广
泛。
3、使用台虎钳的注意事项:
(1)、夹紧工件时松紧要适当,只能用手力拧紧,而不能借用助力工具加力,一是防止丝杆与螺母及钳身受
损坏,二是防止夹坏工件表面。
(2)、强力作业时,力的方向应朝固定钳身,以免增加活动钳身和丝杆、螺母的负载,影响其使用寿命。
(3)、不能在活动钳身的光滑平面上敲击作业,以防止破坏它与固定钳身的配合性。
(4)、对丝杆、螺母等活动表面,应经常清洁、润滑,以防止生锈。
三、砂轮机
1、砂轮机的用途:磨削各种刀具或工具
2、砂轮机使用时的注意事项:(强调)
a、砂轮机的旋转方向要正确;
b、砂轮起动后,应等砂轮旋转平稳后再开始磨削,若发
现砂轮跳动明显,应及时停机休整;
c、砂轮机的搁架与砂轮之间的距离应保持在3mm以内,
以防止磨削件轧人,造成事故;
d、磨削过程中,操作者应站在砂轮的侧面或斜对面,而
不要站在正对面。
四、钻床
1、介绍钻床的用途:钻床是加工孔的设备;
2、钳工常用钻床的种类:
(1)、台式钻床:
a、介绍台式钻床的规格:
台式钻床是一种小型钻床,一般用来钻直径为13mm 以下的孔,台式钻床的规格是指所钻孔的最大直径,常用的有6mm,12mm等几种规格。
b、常用台式钻床的工作原理(讲解书图1-4)
c、台式钻床的特点:
这种钻床具有很大的灵活性,能适应各种情况的钻孔需要,但是由于它的最低转速较高(一般不低于400 r/min)不适于锪孔、铰孔。
(2)、立式钻床:
a、介绍立式钻床的规格:
立式钻床一般用来钻中小型工件上的孔,其规格有25mm、35mm、40mm,50mm等几种规格。
b、立式钻床的工作原理(讲解书图1-5)
c、立式钻床的优点:
立式钻床的结构比较完善,功率较大,又可以实现机动进给,因此可以获得较高的生产效率和加工精度。
另外,它的主轴转速和机动进给量都有较大的变动
范围,因而可以适应于不同材料的加工和进行钻孔、
扩孔、锪孔、铰孔及攻螺纹等多种工作。
(3)、摇臂钻床:
a、摇臂钻床用于大工件及多孔工件的钻孔,除了钻孔
外还能扩孔、锪平面、锪孔、铰孔、镗孔、套切大圆
孔和攻螺纹等
b、介绍摇臂钻床的结构
〈巩固练习〉
让学生再看一遍所讲的内容
〈课堂小结〉
1、钳工的常用设备及用途;
2、台虎钳、砂轮机的几点注意事项。
〈作业布置〉
课堂作业:
书P6 1-2、1-3
课后作业:
书P6 1-1
〈预习思考〉
1、钻床分为哪几类、其规格是依据什么定的?
2、说说几种钻床的特点
〈教后感〉。
