发电厂电气主系统试题 02301

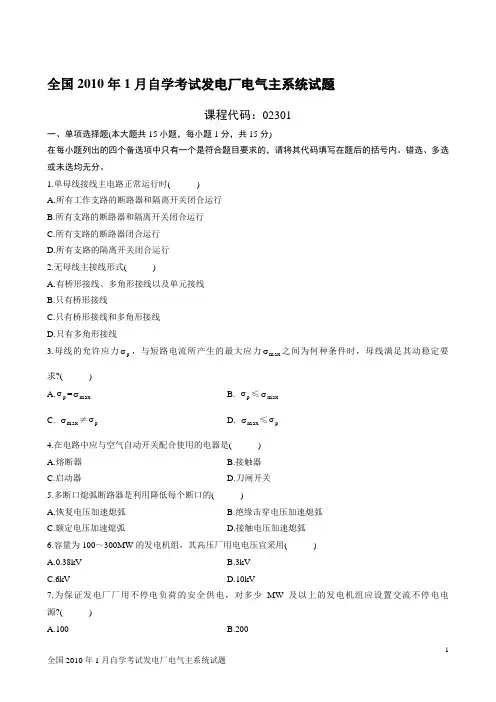

全国2010年1月自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.单母线接线主电路正常运行时( ) A.所有工作支路的断路器和隔离开关闭合运行 B.所有支路的断路器和隔离开关闭合运行 C.所有支路的断路器闭合运行 D.所有支路的隔离开关闭合运行2.无母线主接线形式( )A.有桥形接线、多角形接线以及单元接线B.只有桥形接线C.只有桥形接线和多角形接线D.只有多角形接线3.母线的允许应力p σ，与短路电流所产生的最大应力max σ之间为何种条件时，母线满足其动稳定要求?( ) A.p σ=max σ B. p σ≤max σ C. max σ≠p σD. max σ≤p σ4.在电路中应与空气自动开关配合使用的电器是( ) A.熔断器 B.接触器 C.启动器D.刀闸开关5.多断口熄弧断路器是利用降低每个断口的( ) A.恢复电压加速熄弧 B.绝缘击穿电压加速熄弧 C.额定电压加速熄弧D.接触电压加速熄弧6.容量为100～300MW 的发电机组，其高压厂用电电压宜采用( ) A.0.38kV B.3kV C.6kVD.10kV7.为保证发电厂厂用不停电负荷的安全供电，对多少MW 及以上的发电机组应设置交流不停电电源?( ) A.100B.200C.300D.6008.理想准同期并列条件很难完全满足，实际操作中要求待并发电机与运行系统应满足的电压条件是( )A.电压相差小于±1％B.电压相差小于±2％C.电压相差小于±10％D.电压相差小于±20％9.当发电厂的网络控制室或单元控制室的元件包括500kV电气没备时，对控制负荷供电的蓄电池应为( )A.1组B.2组C.3组D.4组10.设β为行波的反射系数，则( )A.0≤β≤2B.0≤β≤lC.-1≤β≤0D.-1≤β≤111.油自然循环强迫空气冷却系统适用于多大容量的变压器?( )A.1000kV A以下B.1000kV A以下C.7500kV A以上D.7500kV A以下12.避雷针有良好的接地，当雷云对避雷针放电时，避雷针的对地电压( )A.恒定不变B.不可能对附近设备产生反击C.很高D.近似为零13.直流电压作用在任何介质上时，通过介质的电容电流是加压瞬间介质中的电子式或离子式极化所引起的电流，其存在时间约为( )A.10-12～10-15sB.10-2～10-5sC.1～10sD.10～100s14.交流耐压试验装置的控制回路中，过流继电器的整定电流应为额定电流的( )A.1.1～1.3倍B.1.3～1.5倍C.1.5～1.8倍D.1.8～2.0倍15.两台降压变压器T1和T2，若U k1％大于U k2％，其它参数相同。

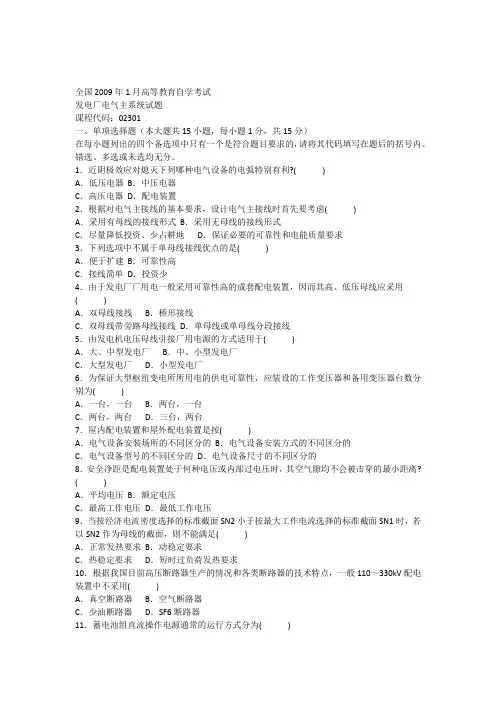

全国2009年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．近阴极效应对熄灭下列哪种电气设备的电弧特别有利?( )A．低压电器B．中压电器C．高压电器D．配电装置2．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求3．下列选项中不属于单母线接线优点的是( )A．便于扩建B．可靠性高C．接线简单D．投资少4．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( )A．双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线5．由发电机电压母线引接厂用电源的方式适用于( )A．大、中型发电厂B．中、小型发电厂C．大型发电厂D．小型发电厂6．为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为( )A．一台，一台B．两台，一台C．两台，两台D．三台，两台7．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的8．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离? ( )A．平均电压B．额定电压C．最高工作电压D．最低工作电压9．当按经济电流密度选择的标准截面SN2小于按最大工作电流选择的标准截面SN1时，若以SN2作为母线的截面，则不能满足( )A．正常发热要求B．动稳定要求C．热稳定要求D．短时过负荷发热要求10．根据我国目前高压断路器生产的情况和各类断路器的技术特点，一般110～330kV配电装置中不采用( )A．真空断路器B．空气断路器C．少油断路器D．SF6断路器11．蓄电池组直流操作电源通常的运行方式分为( )A．充电方式和放电方式B．充电—放电方式和放电—充电方式C．充电—放电方式和充电—放电—充电方式D．充电—放电方式和浮充电方式12．变压器负荷能力的大小与( )A．变压器容量、负荷持续时间和环境温度有关B．变压器容量、负荷持续时间和绝缘老化有关C．负荷持续时间、环境温度和绝缘老化有关D．变压器容量、负荷持续时间、环境温度和绝缘老化有关13．泄露电流试验电路的主要组成设备，除了调压设备、试验变压器和高压二极管外，还有( )A．电压表B．功率表C．频率表D．微安表14．下列选项中属于内部过电压的是( )A．反击雷过电压B．感应雷过电压C．谐振过电压D．大气过电压15．下列选项中属于防止直击雷过电压的有效措施是( )A．装设并联电容器B．装设并联金属氧化锌避雷器C．装设避雷针与避雷线D．采用隔离变压器二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

1浙江省2019年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离2.熔断器能够可靠切断的最大短路电流是( )。

A.熔管的极限断路电流B.熔件的极限断路电流C.熔断器的极限断路电流D.熔断器的额定开断电流3.断路器的开断时间是指从接受分闸命令瞬间起到( )的时间间隔。

A.所有灭弧触头均分离的瞬间为止B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止D.主触头分离瞬间为止4.旁路断路器的作用是( )。

A.当出线断路器检修时，可代替该出线断路器工作B.可以代替母联断路器工作C.保证母线检修时，线路不停电D.可以代替分段断路器工作5.低压电动机单独自启动要求低压厂用母线电压不低于额定电压的( )。

A.65%～70%B.60%C.70%D.80%6.某热电厂电气主接线的110kV 配电装置因出线回路较多，采用单母线分段接线，在设计采用屋外型配电装置的布置型式时，可以不考虑采纳( )方案。

A.普通中型布置B.分相中型布置C.半高型布置D.高型布置7.110kV 中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A 1)是( )米。

A.1.10B.0.9C.1.05D.1.008.电动力计算公式F (3)=1.73k f [)3(im i ]2×aL ×10-7(N)中的形状系数k f 与( )有关。

A.导体的机械强度B.导体截面形状及相对位置C.导体的接触电阻及电阻率的温度系数D.导体的比热及比热的温度系数9.直流绝缘监察装置在( )时，不能发生直流系统一点接地的信号。

高等教育自学考试发电厂电气主系统真题2010年10月(总分：100.00，做题时间：150分钟)一、课程代码：02301 (总题数：15，分数：15.00)1.隔离开关可拉合( )（分数：1.00）A.负荷电流B.短路电流C.小电流√D.过负荷电流解析：2.屋外式中型配电装置可用于( )（分数：1.00）A.10～35kV电气主接线B.110～220kV电气主接线√C.330kV电气主接线D.500kV电气主接线解析：3.如果单支避雷针离地面高度为25米，则在离地面10米高度的水平面上，其保护半径为( )（分数：1.00）A.17.5米√B.20米C.25米D.27.5米解析：4.正常运行时，旁路母线( )（分数：1.00）A.接地B.处于运行状态C.带电D.不带电√解析：5.水内冷母线能较好地解决大电流母线的( )（分数：1.00）A.载流能力问题√B.短路时的电动力问题C.附近钢构的发热问题D.磁场分布问题解析：6.为了保证事故情况下发电厂厂用保安负荷的安全供电，要求设置交流保安电源的发电机组的额定容量不低于( )（分数：1.00）A.50MWB.100MWC.125MWD.200MW √解析：7.发电厂交流不停电电源的电压应采用( )（分数：1.00）A.单相110VB.单相220V √C.三相380VD.三相500V解析：8.母线采用硬性固定的部分是( )（分数：1.00）A.穿墙套管和电气设备引下线√B.支撑绝缘子和电气设备引下线C.支撑绝缘子和穿墙套管D.支撑绝缘子、穿墙套管和电气设备引下线解析：9.高压断路器强电控制回路直流电源电压为( )（分数：1.00）A.48V或24VB.110V或48VC.220V或110V √D.380V或220V解析：10.为保证交流故障时直流系统可靠供电，通常在蓄电池组直流操作电源蓄电池容量放掉多少时停止放电方式运行，改为充电方式运行?( )（分数：1.00）A.10％B.30％C.60％√D.90％解析：11.变压器绕组的温度变化往往落后于空气温度的变化，其变化范围为空气温度变化的( )（分数：1.00）A.60％B.70％C.80％√D.90％解析：12.油浸变压器在各种过负荷方式下运行时，顶层油温不应超过( )（分数：1.00）A.85℃B.95℃C.105℃√D.140℃解析：13.电介质(绝缘介质)在电场作用下的物理现象主要有极化、( )（分数：1.00）A.电解、损耗和击穿B.电导、损耗和击穿√C.电解、老化和击穿D.电导、老化和击穿解析：14.在外电场作用下，电子云对原子核发生弹性位移，因正负电荷作用中心不重合而产生感应偶极矩，则称为( )（分数：1.00）A.电子式极化√B.离子式极化C.分子式极化D.偶极子式极化解析：15.普通阀型避雷器的保护效果不如金属氧化锌避雷器的原因是其间隙放电电压高于( )（分数：1.00）A.被保护设备的绝缘水平B.电网额定电压C.雷电波的最高电压D.残压√解析：二、填空题(本大题共10小题,每小题1分,共10分) (总题数：10，分数：10.00)16.由于封闭母线金属外壳的 1作用，可大大减小相间电动力。

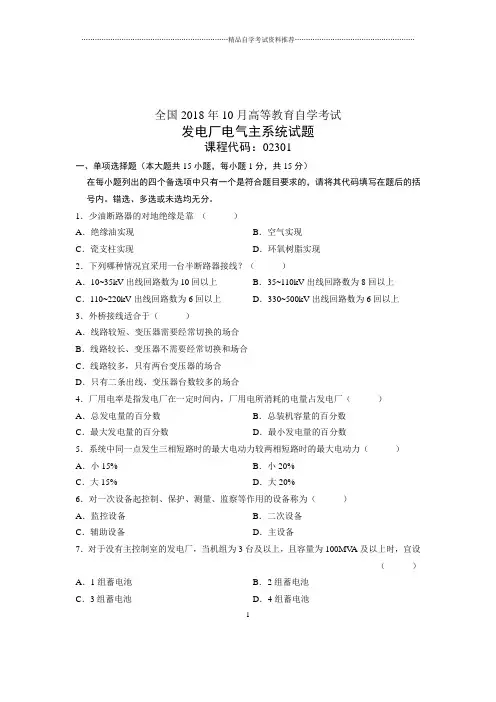

全国2018年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．少油断路器的对地绝缘是靠（）A．绝缘油实现B．空气实现C．瓷支柱实现D．环氧树脂实现2．下列哪种情况宜采用一台半断路器接线？（）A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上3．外桥接线适合于（）A．线路较短、变压器需要经常切换的场合B．线路较长、变压器不需要经常切换和场合C．线路较多，只有两台变压器的场合D．只有二条出线、变压器台数较多的场合4．厂用电率是指发电厂在一定时间内，厂用电所消耗的电量占发电厂（）A．总发电量的百分数B．总装机容量的百分数C．最大发电量的百分数D．最小发电量的百分数5．系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（）A．小15% B．小20%C．大15% D．大20%6．对一次设备起控制、保护、测量、监察等作用的设备称为（）A．监控设备B．二次设备C．辅助设备D．主设备7．对于没有主控制室的发电厂，当机组为3台及以上，且容量为100MV A及以上时，宜设（）A．1组蓄电池B．2组蓄电池C．3组蓄电池D．4组蓄电池18．将发电机转速升高到接近系统的同步转速时，在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步。

这种并列方式叫做（）A．自动准同期B．半自动准同期C．手动准同期D．自同期9．电介质的极化形式不包括．．．（）A．原子式极化B．电子式极化C．离子式极化D．夹层式极化10．用电桥测量介质损失角时，可能遇到的干扰不包括．．．（）A．外界电场或磁场的干扰B．桥臂相互间电场的干扰C．桥臂本身电容与电感的干扰D．外界噪声及振动的干扰11．自然冷却封闭母线的散热方式是（）A．辐射与对流B．辐射与传导C．传导与对流D．辐射、传导及对流12．六氟化硫气体具有良好的灭弧性能和绝缘性能，它的介质强度恢复速度是空气的（）A．50倍B．100倍C．150倍D．200倍13．垂直接地体常用镀锌钢管或镀锌角钢垂直打入土壤中，一般长度为（）A．1米B．2米C．3米D．4米14．发电厂低压母线与高压母线串接自启动时，低压母线电压可以低一些，但不应低于．．．．额定电压的（）A．50% B．55%C．60% D．65%15．分相中型配电装置的占地面积比普通型配电装置节约（）A．5~10% B．10~15%C．15~20% D．20~30%二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

1全国2019年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.采用多断口断路器，常在触头之间并联1000～200pF 的小电容，其作用是( ) A.提高开断能力 B.均衡电压 C.阻隔直流D.匹配参数2.一台半断路器接线是属于( ) A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线3.短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( ) A.Ⅰ类负荷 B.Ⅱ类负荷 C.Ⅲ类负荷D.不停电负荷4.下述哪种设备应尽量作为穿墙套管使用，以减少配电装置的体积与造价? A.电压互感器 B.电流互感器 C.避雷器D.断路器5.在计算电动力时，当两矩形导体之间净距a 与矩形导体截面周长l 之间满足下述何种关系时，形状系数K f 可取为1? A.a<lB. a=lC.a>lD. a ≠l6.当环境温度变为+25℃时，铝导体长期发热的允许温度为( ) A.60℃B.70℃C.85℃D.105℃7.发电厂或变电所的控制、信号、测量、继电保护、自动装置以及断路器合、跳闸的工作电 源叫做( ) A.操作电源 B.厂用电源 C.备用电源D.控制电源8.在中性点非直接接地系统中，当发生单相接地后，一般允许继续运行的时间为( ) A.0.5hB.1hC.2hD.5h9.有两台升压变压器T 1和T 2，已知1KT u ％大于2KT u ％，其他参数相同。

当它们并联运行时,T 2会过负荷。

为保证T 2不过负荷，应采用调整负荷分配的措施是( )A.调低T1分接头或调高T2分接头B.调低T1分接头或调低T2分接头C.调高T1分接头或调高T2分接头D.调高T1分接头或调低T2分接头10.在被试品绝缘表面靠高压端安装屏蔽电极，是用于消除何种因素对试验的影响?( )A.被试品表面电场B.被试品表面磁场C.被试品表面泄漏电流D.被试品表面感应电压11.在交流耐压试验中，若发生短路，过流保护应在多少时间内动作切除电源?( )A.0.02sB.0.05sC.0.1sD.0.5s12.在磁吹避雷器的每组间隙上并联电阻，以起( )A.消能作用B.分流作用C.限流作用D.均压作用13.如果雷电波u沿着线路入侵变电所，当该线路在变电所侧的隔离开关断开时，则该线路可能出现的最高电压为( )A.0B.0～uC.uD.2u14.在相同的电压等级中，绝缘水平最低的电气设备是( )A.变压器B.避雷器C.旋转电机D.输电线路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

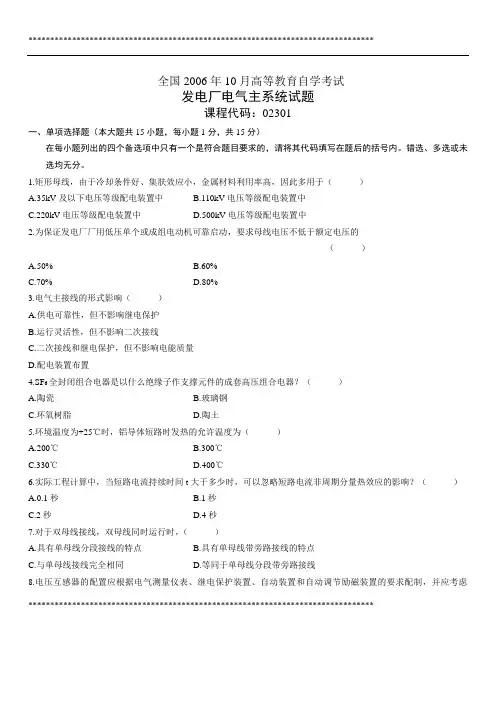

全国2006年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.矩形母线，由于冷却条件好、集肤效应小，金属材料利用率高，因此多用于（）A.35kV及以下电压等级配电装置中B.110kV电压等级配电装置中C.220kV电压等级配电装置中D.500kV电压等级配电装置中2.为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.50%B.60%C.70%D.80%3.电气主接线的形式影响（）A.供电可靠性，但不影响继电保护B.运行灵活性，但不影响二次接线C.二次接线和继电保护，但不影响电能质量D.配电装置布置4.SF6全封闭组合电器是以什么绝缘子作支撑元件的成套高压组合电器？（）A.陶瓷B.玻璃钢C.环氧树脂D.陶土5.环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.200℃B.300℃C.330℃D.400℃6.实际工程计算中，当短路电流持续时间t大于多少时，可以忽略短路电流非周期分量热效应的影响？（）A.0.1秒B.1秒C.2秒D.4秒7.对于双母线接线，双母线同时运行时，（）A.具有单母线分段接线的特点B.具有单母线带旁路接线的特点C.与单母线接线完全相同D.等同于单母线分段带旁路接线8.电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁装置的要求配制，并应考虑*******************************************************************************（）A.安装地点B.安装方式C.同期需要D.调压要求9.中性点非直接接地系统中，当绝缘正常、系统三相对地电压对称时，电压互感器辅助副绕组的开口三角形两端电压为（）A.0VB.100VC.220VD.380V10.两台变压器并联运行时，必须满足绝对相等的条件是变压器的（）A.型号相同B.变化相等C.联接组标号相同D.短路电压相等11.吸收电流衰减时间视电介质性能而定，实中际通常将加压后多长时间的电阻值视为被试品的真实电阻？（）A.10sB.30sC.60sD.120s12.电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电容而引起的损耗D.电导而引起的损耗13.某独立避雷针高26米，则它在离地面高为13米处的保护半径为（）A.10米B.13米C.20米D.26米14.对于35~100kV无避雷线的线路，在靠近变电所的一段线路上必须装设（）A.避雷针B.避雷线C.避雷器D.快速继电保护15.投切空载线路时会引起（）A.外部过电压B.大气过电压C.谐振过电压D.操作过电压二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

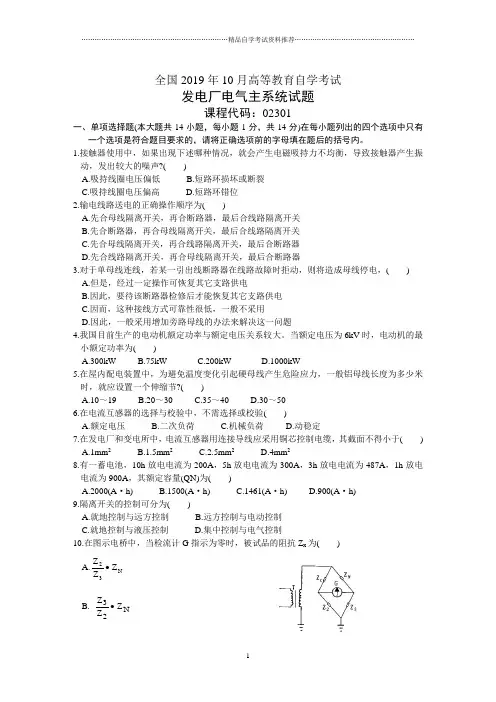

全国2019年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共14小题，每小题1分，共14分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.接触器使用中，如果出现下述哪种情况，就会产生电磁吸持力不均衡，导致接触器产生振动，发出较大的噪声?( )A.吸持线圈电压偏低B.短路环损坏或断裂C.吸持线圈电压偏高D.短路环错位2.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器3.对于单母线连线，若某一引出线断路器在线路故障时拒动，则将造成母线停电，( )A.但是，经过一定操作可恢复其它支路供电B.因此，要待该断路器检修后才能恢复其它支路供电C.因而，这种接线方式可靠性很低，一般不采用D.因此，一般采用增加旁路母线的办法来解决这一问题4.我国目前生产的电动机额定功率与额定电压关系较大。

当额定电压为6kV 时，电动机的最小额定功率为( )A.300kWB.75kWC.200kWD.1000kW5.在屋内配电装置中，为避免温度变化引起硬母线产生危险应力，一般铝母线长度为多少米时，就应设置一个伸缩节?( )A.10～19B.20～30C.35～40D.30～506.在电流互感器的选择与校验中，不需选择或校验( )A.额定电压B.二次负荷C.机械负荷D.动稳定7.在发电厂和变电所中，电流互感器用连接导线应采用铜芯控制电缆，其截面不得小于( )A.1mm 2B.1.5mm 2C.2.5mm 2D.4mm 28.有一蓄电池，10h 放电电流为200A ，5h 放电电流为300A ，3h 放电电流为487A ，1h 放电电流为900A ，其额定容量(QN)为( )A.2000(A ·h)B.1500(A ·h)C.1461(A ·h)D.900(A ·h)9.隔离开关的控制可分为( )A.就地控制与远方控制B.远方控制与电动控制C.就地控制与液压控制D.集中控制与电气控制10.在图示电桥中，当检流计G 指示为零时，被试品的阻抗Z x 为( )A.N 32Z Z Z • B.N 23Z Z Z •C. 3N2Z Z Z • D.Z 2Z 3Z N11.泄漏电流试验时，将直流电压加于被试物上，其充电电流随时间的( )A.增加保持不变，漏电流增加B.增加保持不变，漏电流保持不变C.增加而逐步减小至零，漏电流逐步增大D.增加而逐步减小至零，漏电流则保持不变12.在小电流接地系统中，对于高压设备和低压设备共用的接地装置，设I 为经接地体流入地中的故障电流，单位为安培，R 为接地电阻，单位为欧姆，则要求其接地电阻满足( )A.I 120R ≤B.I 250R ≤C.I2000R ≤ D. I 220R ≤ 13.如果单支避雷针高度为20米，则在离地面高度为7米的水平面上，该避雷针的保护范围是以避雷针为圆心，半径为多少的圆形区域?（ ）A.20米B.30米C.13米D.16米14.变电所母线上限制入侵雷电波造成过电压的基本保护措施之一是( )A.装设单支避雷针B.装设多支避雷针C.装设接地装置D.装设避雷器二、填空题(本大题共10小题，每小题1分，共10分)15.SN10—10Ⅰ型少油断路器的灭弧室由高强度的_______和六块隔弧片组成。

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．电流互感器二次侧必须有一点接地，这种接地属于（）A．工作接地B．防雷接地C．保护接零D．保护接地2．交流电路中，电弧熄灭条件应是（）A．弧隙恢复电压U rec大于弧隙击穿电压U dsB．弧隙恢复电压U rec等于弧隙击穿电压U dsC．弧隙恢复电压U rec不等于弧隙击穿电压U dsD．弧隙恢复电压U rec小于弧隙击穿电压U ds3．在二分之三接线中（）A．仅用隔离开关进行倒闸操作，容易发生操作事故B．隔离开关仅起电气隔离作用，误操作的可能性小C．检修任何隔离开关，用户可不停电D．检修任何隔离开关，用户都要停电4．内桥接线适合于（）A．线路较短，变压器需要经常切换的场合B．线路较长，变压器不需要经常切换的场合C．线路较多，只有两台变压器的场合D．只有二条出线，变压器台数较多的场合5．一般凝汽式火电厂的厂用电率为（）A．10％～l2％B．8％～10％C．5％～8％D．1％～5％6．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装置B．中型配电装置1C．半高型配电装置D．高型配电装置7．一般电器的最高工作电压比其额定电压高（）A．5％～l0％B．10％～15％C．15％～20％D．20％～25％8．一般在哪些电压等级的配电装置中采用矩形母线? （）A．1l0 kV及以下B．1l0 kV以上C．35 kV及以下D．35 kV以上9．中性点非直接接地系统的绝缘监察装置是根据什么变化判断其绝缘状态的? （）A．系统各相对地电压的变化B．系统各相间电压的变化C．系统各相电流的变化D．系统各相功率的变化10．常用操作电源的额定电压是（）①380V ②220V ③l10V ④48VA．①②③B．①②④C．①③④D．②③④11．为避免变压器事故过负荷时绝缘老化过快，绕组最热点温度不得超过（）A．85℃B．98℃C．105℃D．140℃12．若B级绝缘发电机定子绕组绝缘受潮，则其吸收比K小于（）A．3 B．2C．1.3 D．0.513．电介质的电导与外加电压有关，通常在（）A．接近击穿电压时电导显著增加B．接近击穿电压时电导显著下降C．电压较低时电导显著增加D．电压较低时电导显著下降14．磁吹避雷器灭弧过程中，电弧被拉得很长，电弧电阻很大，从而可以起到（）A．提高残压的作用B．降低残压的作用C．限制续流的作用D．限制击穿电压的作用15．发电机中性点经消弧线圈接地是（）A．工作接地B．保护接地C．防雷接地D．保护接地兼工作接地23二、填空题(本大题共10小题，每空1分，共10分)请在每小题的空格中填上正确答案。

全国2009年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电弧弧隙距离很短、弧柱电压降对电弧电压影响忽略不计的电弧称( )A.短弧B.超短弧C.中弧D.长弧2.RM10型无填料封闭纤维管式熔断器的熔件采用低熔点合金材料冲成变截面形状，通常合金材料取( )A.康铜B.紫铜C.铅锌合金D.铅合金3.“保证最大安全性”是倒闸操作的基本原则之一，其含意是( )A.任何设备不允许在无保护状态下投入运行B.操作过程中，操作人员行走路径最短C.应使操作步骤最少D.不影响其他支路正常运行，即使发生故障也应该对整个装置影响最小4.在单母线接线中，断路器两侧隔离开关的作用是( )A.断开负荷电流B.隔离电压C.断开负荷电流和电源电流D.转移负荷电流5.哪类负荷的电源应配置备用电源自动投入装置?( )A.I类B.Ⅱ类C.Ⅲ类D.I、Ⅱ类6.发电机组容量为多少时，可根据工程具体条件利用6kV一种或3kV、10kV两种高压厂用电电压?( )A.60MW及以下B.100～300MWC.600MWD.600MW以上7.铝母线的允许应力为( )A.70×106N／m2B.90×106N／m2浙02301# 发电厂电气主系统试卷第 1 页共13 页C.98×106N／m2D.140×106N／m28.对动力负荷供电和直流事故照明负荷供电的专用蓄电池组电压宜采用( )A.48VB.110VC.220VD.380V9.单台容量为200MW、升高电压为220kV及以下的发电机组可设几组蓄电池?( )A.1B.2C.3D.410.无励磁调压变压器的分接头位置为-10％时，若无制造厂的规定，则其额定容量应降低( ) A.2.5％ B.5％C.7.5％D.10％11.油自然循环空气自然冷却系统一般适用于额定电压在110kV以下，容量( )A.为100～1500kV A变压器B.大于1500kV A变压器C.小于31500kV A变压器D.不大于7500kV A变压器12.在电压作用下，电介质的损耗由( )A.电导电流引起的损耗和因磁场引起的损耗组成B.电感电流引起的损耗和因磁场引起的损耗组成C.电感电流引起的损耗和因极化引起的损耗组成D.电导电流引起的损耗和因极化引起的损耗组成13.偶极子极化又称为( )A.离子式极化B.电子式极化C.转向极化D.夹层式极化14.根据定义，跨步电压的大小与( )A.步距的大小有关B.人体皮肤的干燥程度有关C.接地电流的大小有关D.行走方向有关15.电气设备上的感应雷过电压是由于( )A.电气设备附近发生雷击产生的B.电气设备附近将要发生雷击产生的C.电气设备遭到直接雷击产生的D.电气设备遭到反击雷产生的二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

全国2005年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．多断口灭弧的断路器，为使每个断口上恢复电压均匀一致，常在各个断口上并联（）A．电容器B．电阻器C．电抗器D．放电间隙2．110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A．5% B．10%C．15% D．20%3．题3图所示转换开关SM处于位置“I”时，接通的触点为（）A．1—3，5—7B．2—4，6—8C．1—2，5—6D．3—4，7—84．电介质的电导与外加电压有关。

通常在接近击穿电压时，其绝缘电阻（）A．保持不变B．急剧下降C．缓慢下降D．急剧上升5．工作接地是指（）A．为保证工作人员安全而采取的接地措施B．为保护电气设备而采取的接地措施C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D．为防止雷击而采取的接地措施6．屋外配电装置中隔离开关和互感器均采用（）A．低式布置B．中式布置C．半高式布置D．高式布置7．三相三柱式电压互感器可以用来测量（）A．线电压B．相电压C．零序电压D．负序电压8．若10kV母线垂直布置，则（）A．中间相承受的电动力最小B．中间相承受的电动力最大C．两边相承受的电动力最大D．三相承受的电动力相等9．变压器冷却系统有（）A．油自然循环空气自然冷却系统和强迫油循环水冷却系统两种B．油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种C．油自然循环冷却系统和强迫油循环水冷却系统两种D．油自然循环冷却系统和强迫油循环冷却系统两种10．为了便于监视发电机并网前的工作状态，发电机定子回路的仪表应接在（）A．发电机中性点互感器的二次测B．发电机转子侧互感器的二次侧C．发电机出口处互感器的二次侧D．发电机中性点及转子侧互感器的二次侧11．在大接地电流系统中，如接地电流大于4000A，则接地装置的接地电阻不应超过（）A．10ΩB．5ΩC．1ΩD．0.5Ω12．电气主接线是指（）A．发电厂或变电所一、二次设备间的连接关系B．发电厂或变电所重要设备的连接关系C．发电厂或变电所的一次设备按照设计要求连接而成的电路D．发电厂或变电所的一次设备按照运行方式要求连接而成的电路13．低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

全国2012年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.当电路电流比较大时，可选用多条母线，多条母线的利用率将( )A.升高B.降低C.不确定D.保持不变2.断路器动稳定电流是指断路器触头闭合下能通过的不妨碍继续正常工作的( )A.最大短路电流峰值B.最大短路电流有效值C.最大工作电流峰值D.最大工作电流有效值3.双母线分段接线主要适用于( )A.10kV的配电装置中B.110kV的配电装置中C.35kV～110kV的配电装置中D.大容量进出线甚多的配电装置中4.在引出线的停、送电操作中，如果严格按照规定的顺序进行操作，当断路器未断开而误认为断开时，则故障点总在( )A.线路侧B.母线侧C.电源侧D.线路的另一端5.国产电动机的额定功率为多少kW及以上时，其额定电压一般为6kV或10kV?( )A.75B.200C.500D.10006.SF6全封闭组合电器是以什么绝缘子作支撑元件的成套高压组合电器?( )A.陶瓷B.陶土C.玻璃钢D.环氧树脂7.在计算电动力时，当两矩形母线之间的净距满足下列哪个条件时，形状系数可取为1？( ) A.大于矩形母线截面周长 B.小于矩形母线截面对角线长度C.大于矩形母线截面长边的长度D.小于矩形母线截面积8.随着母线工作温度的上升，母线热稳定系数C值( )A.逐渐增大B.阶跃增大C.逐渐减小D.几乎不变9.核对性充电时，将蓄电池容量的多少放掉后再进行蓄电池的全充电，使全组蓄电池均达到满容量?( )A.30％B.60％C.80％D.100％10.准同期的优点是( )A.冲击电流为0B.冲击电流小C.冲击电压为0D.冲击电压小11.与油自然循环风冷却系统相比，强迫油循环风冷却系统变压器具有下述特点( )①结构更紧凑，尺寸更小②可降低造价，但运行费用将增加③可降低运行费用，但造价将有所增加④综合成本将下降A.①，②B.①，③C.①，④D.②，④12.吸收电流衰减时间视电介质性能而定，实际中通常将加压后多长时间的电阻值视为被试品的真实电阻?( )A.10sB.30sC.60sD.120s13.用电桥测量介质损失角时，可能遇到的干扰不包括．．．( )A.外界电场或磁场的干扰B.桥臂相互间电场的干扰C.桥臂本身电容与电感的干扰D.外界噪声及振动的干扰14.磁吹避雷器各间隙并联电阻之后( )A.降低了熄弧电压和工频放电电压B.降低了熄弧电压，但提高了工频放电电压C.提高了熄弧电压，降低了工频放电电压D.提高了熄弧电压和工频放电电压15.设两支等高避雷针高度h<30米，相距8h，则位于它们两者连线中点处的设备( )A.能得到保护B.在一定高度下能得到保护C.不能得到保护D.外型尺寸较小者能得到保护二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案，错填、不填均无分。

做试题,没答案?上自考365,网校名师为你详细解答!浙江省2003年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1.断路器的额定峰值耐受电流是说明断路器( )A.开断短路电流的能力B.承受短路电流热效应的能力C.承受短路电流电动力作用的能力D.关合短路不至于发生触头熔焊的能力2.外桥接线适用于( )A.线路较长，变压器不需要经常切换B.线路较短，变压器需要经常切换C.线路较长，变压器需要经常切换D.线路较短，变压器不需要经常切换3.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数4.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电5.线路停电的操作顺序是( )A.先分母线隔离开关，再分线路隔离开关，最后分断路器B.先分线路隔离开关，再分母线隔离开关，最后分断路器C.先分断路器，再分母线隔离开关，最后分线路隔离开关D.先分断路器，再分线路隔离开关，最后分母线隔离开关6.110kV中性点直接接地系统中，其屋外配电装置带电部分到接地部分之间的安全净距(A1)是( )米。

A. 0.9B. 1.0C. 1.1D. 1.27.铝母线的短路时发热允许温度是( )℃。

A. 70B. 98C. 200D. 3008.电压互感器0.5级准确度级以在规定条件下的( )来标称。

A.电压误差±0.5%B.相位误差 5.0C.电压误差±0.5伏D.相位误差0.5′9.当断路器处在分闸位置时，断路器的位置指示信号为( )A.红灯平光B.红灯闪光C.绿灯平光D.绿灯闪光10.电流互感器连接成三相不完全星形接线时，其二次电缆的计算长度是电流互感器至仪表端子间实际长度的( )倍。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2019 年 10 月高等教育自学考试发电厂电气主系统试题课程代码： 02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题 1 分，共 14 分 )1.RT0 熔断器适用于对断路能力要求较高的低压系统中，下面哪种熔断器是RT0 熔断器 ?()A. 有填料的封闭式B.有填料的敞开式C.无填料的封闭式D.无填料的敞开式2.隔离开关用于隔离电压或切换电路，()A. 不得断开但可接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路3.在 110kV 及以上的配电装置中，下述哪种条件下可采用多角形接线?()A. 出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确4.厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与()A. 其总发电量之比B. 其总装机容量之比C.其供电量之比D. 系统总发电量之比5.半高型配电装置是将 ()A. 母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置6.在 110kV及以上的配电装置中应尽可能选用()A. 电容式电压互感器B.电磁式电压互感器C.油浸绝缘电磁式电压互感器D.树脂浇注绝缘电磁式电压互感器7.三相五柱式电压互感器的二次侧辅助副绕组接成开口三角形接线，其作用是监测系统的()A. 相电压B. 线电压C.零序电压D. 相电压和线电压8.中央信号装置由()A. 事故信号装置和指示灯组成B. 事故信号装置和位置信号组成C.位置信号和指示灯组成D. 事故信号装置和预告信号装置组成9.自同期方式并列是将发电机转速升高到接近系统的同步转速时，()1A. 在未加励磁的条件下将发电机并入系统，待发电机拉入同步后再加上励磁电流B. 加上励磁电流后将发电机并入系统，使发电机拉入同步C.加上励磁电流使发电机拉入同步后，将发电机并入系统D.在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步10.除下列哪一种情况外，其余过程均会使绝缘介质发生不可逆的老化?( )A. 热过程B. 受潮C.化学过程D. 机械损伤11.被试品绝缘状态的好坏，通常用吸收比(K) 表示，吸收比为下面哪一个表达式 ?(R 100 ，R 60，R 15 分别为 100s 、60s 、 15s 时的绝缘电阻 )R100B. K=R100A.K=R15R60R60D. K=R15C. K=R60R1512.行波在架空线和电缆中传播速度的计算公式是( )A.3 108(m / s)3 108B.(m / s)r 0 rrrC.3 108 ( m / s)D.3 108 ( m / s)r / rr / r13.由跨步电压的定义可知，其大小( )A. 不仅与接地装置的接地电阻有关，而且与具体人的步距大小有关B. 只与接地电流大小有关C.与具体个人的步距大小和离接地装置远近有关D.与接地装置的接地电阻和接地电流大小有关14.避雷针的保护范围是指 ()A. 有可能被直接雷击，但过电压得到控制的空间范围B. 具有 1%左右雷击概率的空间范围C.具有 0.1%左右雷击概率的空间范围D.绝对不会被直接雷击的空间范围 二、填空题（每小题1 分，共 10 分）15.在弧柱区内， 带电质点从弧柱区逸出， 进入弧柱周围介质中去的现象称为_________现象。

全国2021年1月高等教育自学考试发电厂电气主系统试题全国2021年1月高等教育自学考试发电厂主要电气系统的测试问题课程代码：02301一、单选题（本大题共15个子题，每个子题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.闸刀开关的功能是（）A.手动连接或断开电路B.电路短路保护C.电路过载保护d.自动接通或断开电路2.在实际计算中，一般高压电路中短路电流非周期分量的等效加热时间取（）a.0.02sb 0.05sc。

0.08sd.0.1s3.当断路器处于手动准备合闸位置时，灯信号为（）A.绿灯亮B.绿灯闪烁C.红灯亮d.红灯闪光4.对于干式B级绝缘发电机的定子绕组，在哪个温度范围内吸收比K远大于1.3？（a）0℃以下，B.0~10℃，C.10~30℃d.30℃以上5.以下哪种过电压是外部过电压？（a）操作过电压b.谐振过电压c.投切空载变压器引起的过电压d、直击雷过电压6.离地面高度为h的单根避雷线，在地面的保护范围宽度为（）a.hb.1.5hc.2hd、 2.5小时7.由于近阴极效应的影响，当交流电弧过零后，每个短弧的弧隙击穿电压恢复到多少时有利于熄弧？（a.10~20vb.50~100vc.100~150vd、 150~250v8.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）a.双母线接线b.双母线分段带旁路接线c.多角形接线d、三线半接线9.单机容量在200mw及以上的大容量大型火电厂的电气主接线中,一般（）第1页a.不设发电机电压母线,全部机组采用单元接线b.设发电机电压母线,并采用单母线接线c、未设置发电机电压母线，但采用发电机变压器扩展单元接线。

D.设置发电机电压母线，采用单母线分段接线10.发电厂的厂用电动机在正常启动时,当电动机功率为电源容量的多少以上时,一般应校验启动时厂用母线电压?（）a.10%c.20%b、 15%d.30%11.母线三角形布置适用于多高电压等级的大、中容量的配电装置中？（）a.6~10kvc.110~220kvb、 10~35kvd。

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1．在交流电路中，弧电流过零值之后，当弧隙的恢复电压（）弧隙击穿电压时，将会使电弧熄灭。

A．大于B．等于C．小于D．正比于2．在采用气体吹动电弧加速熄弧的方法中，按照气体吹动方向的不同，可分为纵向吹动和横向吹动，在相同工作条件下，横向灭弧比纵向灭弧效果（）。

A．好一些B．差一些C．一样D．差得多3．少油断路器中的绝缘油（）。

A．主要作灭弧介质，但不起绝缘作用B．不仅作灭弧介质，而且起绝缘作用C．不作灭弧介质，也不起绝缘作用D．不作灭弧介质，但起绝缘作用4．（）接线在出线断路器检修时，会中断该回路供电。

A．单母线分段带旁路B．双母线分段带旁路C．二分之三接线D．双母线分段5．电压互感器的额定电压为3～35kV时，一次绕组需经（）接入被测电路。

A．隔离开关和接触器B．隔离开关和高压熔断器C．断路器和高压熔断器D．断路器和限流电抗器6．采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。

A．因此双母线接线与单母线分段接线是等效的B．但单母线分段接线具有更大的运行灵活性C．并且两者的设备数量一样D．但双母线接线具有更大的运行灵活性7．在进行电动机自启动校验时，应按（）来决定参加自启动电动机的总容量。

A．保证自启动前厂用母线已带负荷不小于某一标幺值B．保证电动机启动电流小于断路器额定开断电流C．保证厂用母线电压不小于最低允许值D．保证自启动电动机有较高效率18．泄漏电流试验时，将直流电压加于被试物上，（）。

A．充电电流随时间减小到零，泄漏电流增加B．充电电流随时间减小到零，泄漏电流不变C．充电电流随时间增加到某一值，泄漏电流减小D．充电电流随时间增加到某一值，泄漏电流不变9．某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。

全国2012年10月自学考试发电厂电气主系统试题和答案课程代码：02301请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．发电厂某一110kV出线开关柜配有断路器QF和出线隔离开关QS L及母线隔离开关QS B，若要进行送电操作，其顺序应为A．QF-QS B-QS L B．QS B-QS L-QFC．QF-QS L–QS B D．QS B-QF-QS L2．真空断路器中维持电弧的主要原因是A．强电场发射B．碰撞游离C．热游离D．金属蒸汽3．少油断路器中绝缘油的作用是A．灭弧B．散热C．对地绝缘D．其他4．在单母线分段接线中，分段断路器断开运行的优点之一是A．节省运行费用B．使两段母线电压平衡C．限制短路电流D．使负荷在两段母线间均匀分配5．下列可采用双母线接线的装置是A．110kV出线为5回及以下的装置B．110kV~220kV出线为5回及以上的装置C．35~60kV出线为5回及以上的装置D．35kV~60kV出线为3回及以上的装置全国2012年10月自学考试发电厂电气主系统试题和答案 16．发电厂主厂房内低压电动机可采用中央屏和车间配电盘两级供电方式供电。

一般功率为多少kW及以下的II、III类电动机由车间配电盘直接供电?A．5.5 B．10C．45 D．2007．我国目前SF6封闭组合电器主要用于多少kV大城市中心或场地特别狭窄的地区?A．3～6 B．6～10C．10～35 D．110～5008．长期发热是指何种电流在较长时间内通过导体所引起的发热？A．正常工作电流B．过负荷电流C．单相短路电流D．三相短路电流9．下列与限流电抗器电抗百分值计算无关的条件是A．电抗器的额定电压B．电抗器的运行电压C．电抗器的额定阻抗D．电抗器的额定电流10．复式整流直流操作电源是以哪两种方式获得交流电源的?A．电压互感器和电流互感器B．电压互感器和电抗器C．电流互感器和电抗器D．蓄电池和整流设备11．额定电压在多少kV及以上的隔离开关一般采用远方控制?A．10 B．35C．110 D．22012．强迫油循环水冷却系统主要适用的变压器额定容量为A．7500kV A以上B．15000kV A以上C．31500kV A以上D．63000kV A以上13．自然循环自冷、强迫油循环风冷和强迫油循环水冷的油浸式变压器最高顶层油温的限值分别为A．95℃、85℃、70℃B．105℃、95℃、85℃C．70℃、95℃、85℃D．85℃、105℃、95℃14．电介质在交流电压作用下，除电导损耗外，还要考虑由于哪种极化引起的损耗?A．非周期性极化B．周期性极化C．瞬时性极化D．永久性极化15．所有被避雷器保护的电器设备，与避雷器的距离必须保持在允许值之内，因为A．避雷器的残压很高，可能损坏设备的绝缘B．避雷器的动作电压很高，可能损坏设备的绝缘全国2012年10月自学考试发电厂电气主系统试题和答案 2C．这样可以泄放更大的雷电流D．要防止反射作用使电器设备承受的过电压比避雷器残压高非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

全国2011年1月自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题。

每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.当电流互感器二次侧开路，使铁芯中磁通急剧增加达到饱和状态时，磁通波形变为( )A.正弦波B.矩形波C.三角波D.平顶波2.对夹层绝缘或有机绝缘材料的设备、交流耐压试验后判定试品不合格的依据是：绝缘电阻比耐压试验前下降( )A.10％B.20％C.30％D.40％3.如果避雷针的高度为h，则单支避雷针在地面上的保护半径r为( )A.1.0hB.1.2hC.1.5hD.2.0h4.变电所某10kV出线开关柜配有断路器QF及出线隔离开关QS L和母线隔离开关QS B。

若进行停电操作，其顺序为：( )A.QF—QS L—QS BB. QF—QS B—QS LC. QS L—QS B—QFD.QS B—QF—QS L5.发电机容量为60MW及以下的机组，发电机电压为10.5kV时，高压厂用电电压可采用( )A.0.38kVB.3kVC.6kVD.10kV6.设置旁路母线的目的是为了( )A.满足扩建的需要B.增加供电回路数C.增加电源支路D.不停电检修引出线断路器7.为加强机组的单元性，便于全厂公用负荷集中管理和配合检修，通常在机组额定功率为多少MW及以上时，可没置高压公用母线段?( )A.10B.100C.200D.3008.在低式布置的屋外式配电装置中，安装断路器的混凝土基础高度应为( )A.0.1～0.5mB.0.5～1.0m第 1 页C.1.0～1.5mD.1.5～2.0m9.在改善母线热稳定条件的措施中，效果不明显．．．的是( )A.改变母线的布置方式B.增加母线的截面积C.减小短路电流数值D.提高保护动作速度10.蓄电池的额定容量(Q N)是指以多少小时放电电流放电时的容量?( )A.1hB.5hC.10hD.24h11.单个蓄电池的浮充电电压为( )A.1.55V左右B.1.75V左右C.1.95V左右D.2.15V左右12.变压器的使用年限或老化程度与绕组温度成指数函数关系。

全国2001年10月高等教育自学考试发电厂电气主系统试题课程代码:02301第一部分选择题一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为( )伏。

A.100或100/B.100或⨯33100C.100或100/D.100或⨯221002.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B.母线侧隔离开关和线路侧隔离开关C.断路器控制回路电源和母线侧隔离开关D.断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线4.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。

A.保持母联断路器两侧的隔离开关状态不变B.切断母联断路器的控制回路电源C.切断母联断路器两侧隔离开关的操作电源D.快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( )的机组,其高压厂用电电压可采用3KV。

A.100MW及以下B.100～300MWC.25MW以下D.60MW及以下6.配电装置的选择,通常要进行技术经济比较确定。

一般( )电压等级宜采用屋内配电装置。

A.35KV及以下B.35KV及以上C.10KV及以上D.110KV及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( )电流。

A.三相冲击短路B.冲击短路C.三相短路D.持续工作8.减小矩形母线应力的最有效方法是( )A.改变母线的布置B.增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响,一般要求在限流电抗器后发生短路时,限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时,断路器的位置指示信号为( )A.红灯闪光B.绿灯闪光C.红灯发平光D.绿灯发平光11.图示转换开关SM处于位置“I”时接通的触点为( )A.1－3,5－7B.2－4,6－8C.1－2,5－6D.3－4,7－812.决定变压器绝缘老化速度的关键因素是( )A.氧化B.温度C.湿度D.油中分解的劣化物13.为避免变压器事故过负荷时绝缘老化过快,绕组最热点温度不得超过( )A.85℃B.98℃C.105 ℃D.140℃14.对夹层绝缘或有机绝缘材料的设备,如果变流耐压试验后绝缘电阻比耐压试验前下降( ),则认为试品不合格。
