垫片的选择

垫片的选择方法范文垫片是一种用于填补或者调整物体间的缝隙或者接触面的工程材料，通常用于防止液体、气体或者异物渗入，减少振动和噪音，以及增加紧固件的紧固力。

垫片的选择对于确保设备、机械的正常运行非常重要。

下面将介绍一些选择垫片的方法。

1.根据工作环境选择材料垫片的材料选择应根据工作环境来确定，例如温度、压力、介质等。

常见的垫片材料有橡胶、石棉橡胶、纤维、金属等。

如果工作环境中存在高温或者高压等要求，应选择耐高温、耐高压的材料，如金属垫片或者复合材料垫片。

而对于一些化学介质，应选择耐腐蚀的材料，如PTEE塑料垫片。

2.根据设备或机械的特性选择不同设备或机械的特点和要求也会影响垫片的选择。

例如，对于复杂的机械设备，可能需要使用多层金属垫片来实现紧密的密封。

对于高速运转的设备，如发动机或者泵，应该选用耐磨损和高温的材料，如金属复合垫片。

3.根据紧固件选择垫片的选择还应考虑与紧固件的配合性。

例如，对于螺栓紧固件，可以选择金属垫片，如弹簧垫片或者平垫片。

而对于螺纹紧固件，可以选择软质垫片，如橡胶垫片或者石棉橡胶垫片。

此外，还需根据紧固件的规格和尺寸来选择合适的垫片。

4.根据连接面的形状选择垫片的选择还应考虑连接面的形状，如平面、凹面或者凸面。

对于平面连接，可以选择平垫片；对于凹面连接，可以选择凸垫片；对于凸面连接，可以选择凹垫片。

此外，还需要确保垫片的面积与连接面的面积相对应，以确保良好的密封效果。

5.根据经济性选择选择垫片还应考虑经济性。

不同材料和型号的垫片价格差异很大，因此应根据实际需求选择最经济合适的垫片。

有时，可以选择更便宜的垫片，但需要更频繁的更换和维护。

而在一些关键设备或机械上，为确保其正常运行，应选择更高质量的耐磨损、耐高温、耐腐蚀的垫片。

需要注意的是，垫片的选择是一个综合考虑多个因素的过程。

除以上所述的方法外，还应考虑垫片的组装、安装和维护难易程度，以及供应商的可靠性等因素。

正确、合理选择垫片有助于提高设备和机械的可靠性和使用寿命。

垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。

根据制作材料的不同，垫片可以分为很多种类。

除了垫片的类型，垫片的标识和选型也很重要！一、垫片的结构型式工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。

其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。

此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。

对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。

增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。

密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。

外加强环或外环材料均为实体金属，其作用是：•帮助密封元件安装时对中；••防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。

••外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。

外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。

••内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。

内加强环的作用是：••防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲击。

•二、法兰垫片的种类1、非金属平垫片——聚四氟乙烯包履垫片①垫片介绍聚四氟乙烯包履垫片是一种非金属复合型软垫片，一般由包封皮及嵌入物两部分组成。

包封皮主要起抗腐蚀作用，通常由聚四氟乙烯材料制成，嵌入物（填料）为带或不带金属加强筋的非金属材料，通常由石棉橡胶板制成。

聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介质或对清洁度有较高要求的介质。

②垫片的形式管法兰用聚四氟乙烯包履垫片按制造方式可分为三种型式：剖切型（S型）、机加工型（M型）、折包型（F型）。

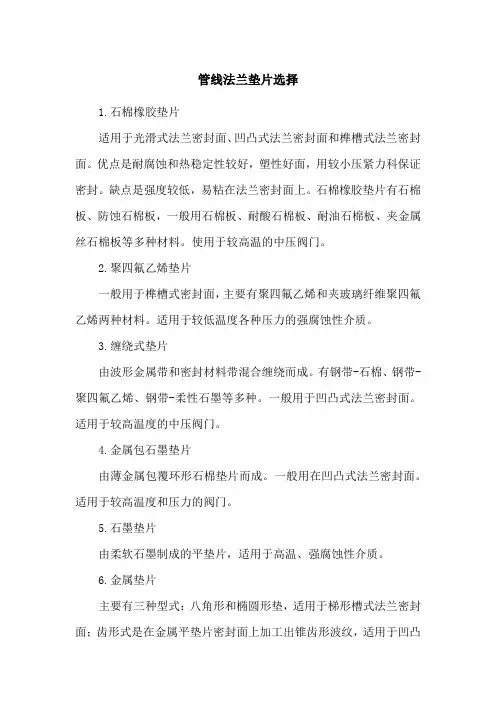

管线法兰垫片选择
1.石棉橡胶垫片
适用于光滑式法兰密封面、凹凸式法兰密封面和榫槽式法兰密封面。

优点是耐腐蚀和热稳定性较好，塑性好面，用较小压紧力科保证密封。

缺点是强度较低，易粘在法兰密封面上。

石棉橡胶垫片有石棉板、防蚀石棉板，一般用石棉板、耐酸石棉板、耐油石棉板、夹金属丝石棉板等多种材料。

使用于较高温的中压阀门。

2.聚四氟乙烯垫片
一般用于榫槽式密封面，主要有聚四氟乙烯和夹玻璃纤维聚四氟乙烯两种材料。

适用于较低温度各种压力的强腐蚀性介质。

3.缠绕式垫片
由波形金属带和密封材料带混合缠绕而成。

有钢带-石棉、钢带-聚四氟乙烯、钢带-柔性石墨等多种。

一般用于凹凸式法兰密封面。

适用于较高温度的中压阀门。

4.金属包石墨垫片
由薄金属包覆环形石棉垫片而成。

一般用在凹凸式法兰密封面。

适用于较高温度和压力的阀门。

5.石墨垫片
由柔软石墨制成的平垫片，适用于高温、强腐蚀性介质。

6.金属垫片
主要有三种型式：八角形和椭圆形垫，适用于梯形槽式法兰密封面；齿形式是在金属平垫片密封面上加工出锥齿形波纹，适用于凹凸
式法兰密封面；透镜垫，适用于透镜式法兰密封面。

金属垫片有纯铁、极软钢、不锈钢、铝等多种材料。

金属垫片密封面的加工精度和表面粗糙度要求很高，螺栓压紧力很大，使用于高温高压阀门。

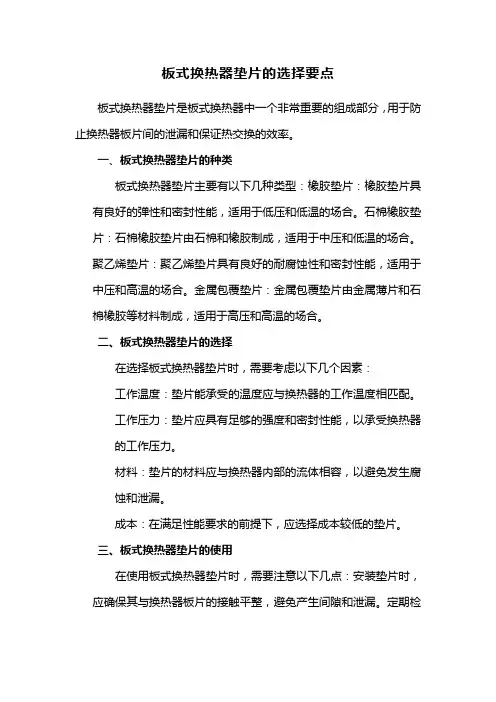

板式换热器垫片的选择要点
板式换热器垫片是板式换热器中一个非常重要的组成部分，用于防止换热器板片间的泄漏和保证热交换的效率。

一、板式换热器垫片的种类
板式换热器垫片主要有以下几种类型：橡胶垫片：橡胶垫片具有良好的弹性和密封性能，适用于低压和低温的场合。

石棉橡胶垫片：石棉橡胶垫片由石棉和橡胶制成，适用于中压和低温的场合。

聚乙烯垫片：聚乙烯垫片具有良好的耐腐蚀性和密封性能，适用于中压和高温的场合。

金属包覆垫片：金属包覆垫片由金属薄片和石棉橡胶等材料制成，适用于高压和高温的场合。

二、板式换热器垫片的选择
在选择板式换热器垫片时，需要考虑以下几个因素：
工作温度：垫片能承受的温度应与换热器的工作温度相匹配。

工作压力：垫片应具有足够的强度和密封性能，以承受换热器
的工作压力。

材料：垫片的材料应与换热器内部的流体相容，以避免发生腐
蚀和泄漏。

成本：在满足性能要求的前提下，应选择成本较低的垫片。

三、板式换热器垫片的使用
在使用板式换热器垫片时，需要注意以下几点：安装垫片时，应确保其与换热器板片的接触平整，避免产生间隙和泄漏。

定期检
查垫片的使用情况，发现损坏和老化现象应及时更换。

在拆卸换热器时，应避免损坏垫片，以免影响再次使用。

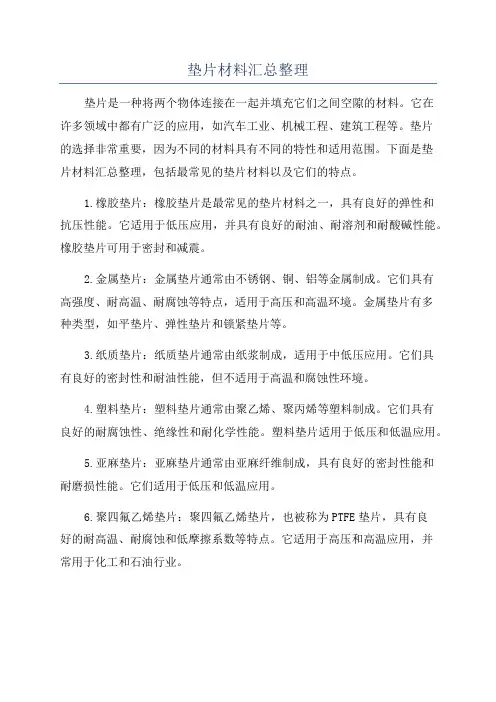

垫片材料汇总整理垫片是一种将两个物体连接在一起并填充它们之间空隙的材料。

它在许多领域中都有广泛的应用，如汽车工业、机械工程、建筑工程等。

垫片的选择非常重要，因为不同的材料具有不同的特性和适用范围。

下面是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。

1.橡胶垫片：橡胶垫片是最常见的垫片材料之一，具有良好的弹性和抗压性能。

它适用于低压应用，并具有良好的耐油、耐溶剂和耐酸碱性能。

橡胶垫片可用于密封和减震。

2.金属垫片：金属垫片通常由不锈钢、铜、铝等金属制成。

它们具有高强度、耐高温、耐腐蚀等特点，适用于高压和高温环境。

金属垫片有多种类型，如平垫片、弹性垫片和锁紧垫片等。

3.纸质垫片：纸质垫片通常由纸浆制成，适用于中低压应用。

它们具有良好的密封性和耐油性能，但不适用于高温和腐蚀性环境。

4.塑料垫片：塑料垫片通常由聚乙烯、聚丙烯等塑料制成。

它们具有良好的耐腐蚀性、绝缘性和耐化学性能。

塑料垫片适用于低压和低温应用。

5.亚麻垫片：亚麻垫片通常由亚麻纤维制成，具有良好的密封性能和耐磨损性能。

它们适用于低压和低温应用。

6.聚四氟乙烯垫片：聚四氟乙烯垫片，也被称为PTFE垫片，具有良好的耐高温、耐腐蚀和低摩擦系数等特点。

它适用于高压和高温应用，并常用于化工和石油行业。

7.石棉垫片：石棉垫片由石棉纤维制成，具有优异的耐热性和耐腐蚀性能。

然而，由于石棉对人体健康有害，石棉垫片的使用在许多国家已被禁止。

8.综合材料垫片：综合材料垫片通常由多种材料的复合制成，以获得多种性能。

例如，综合材料垫片可以同时具有橡胶和金属的弹性和耐高温性能。

以上是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。

根据具体的应用要求，选择合适的垫片材料非常重要，以确保良好的密封性和性能。

在选择垫片材料时，还应考虑环境条件、压力要求、温度范围和化学物质等因素。

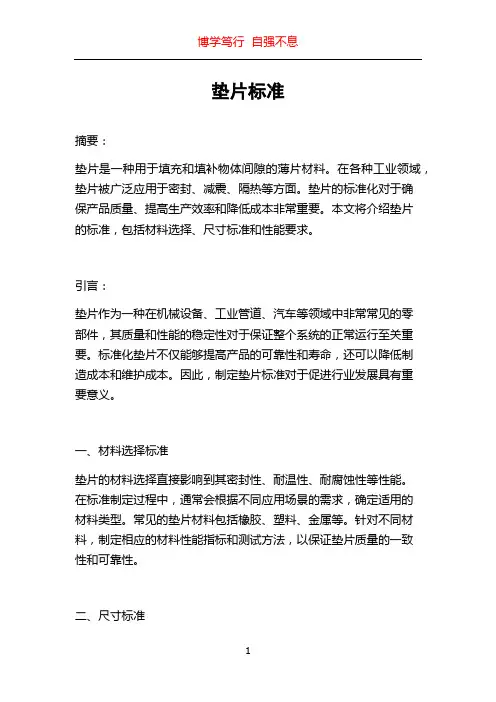

垫片标准摘要：垫片是一种用于填充和填补物体间隙的薄片材料。

在各种工业领域，垫片被广泛应用于密封、减震、隔热等方面。

垫片的标准化对于确保产品质量、提高生产效率和降低成本非常重要。

本文将介绍垫片的标准，包括材料选择、尺寸标准和性能要求。

引言：垫片作为一种在机械设备、工业管道、汽车等领域中非常常见的零部件，其质量和性能的稳定性对于保证整个系统的正常运行至关重要。

标准化垫片不仅能够提高产品的可靠性和寿命，还可以降低制造成本和维护成本。

因此，制定垫片标准对于促进行业发展具有重要意义。

一、材料选择标准垫片的材料选择直接影响到其密封性、耐温性、耐腐蚀性等性能。

在标准制定过程中，通常会根据不同应用场景的需求，确定适用的材料类型。

常见的垫片材料包括橡胶、塑料、金属等。

针对不同材料，制定相应的材料性能指标和测试方法，以保证垫片质量的一致性和可靠性。

二、尺寸标准垫片的尺寸直接决定了其在装配过程中的适配性和密封性。

制定垫片的尺寸标准对于确保垫片能够准确安装和密封至关重要。

在制定尺寸标准时，需考虑到垫片的公差要求、装配间隙要求以及相关规范标准的要求。

同时，还需要根据实际应用情况，制定不同种类垫片的尺寸范围和标准值。

三、性能要求标准垫片的性能要求直接关系到其在实际工作环境中的使用效果。

在制定垫片的性能要求标准时，通常会考虑到以下几个方面：压缩性能、耐磨性、耐化学性、耐高温性等。

对于不同材料的垫片，其性能要求标准也会有所不同。

通过标准化垫片的性能要求，可以确保垫片的质量稳定，提高产品的可靠性和使用寿命。

四、标准执行与监控标准化垫片的执行和监控是确保产品质量和标准稳定性的重要环节。

在实际生产中，需要对生产过程进行严格控制，确保垫片的生产符合标准要求。

同时，还需要建立相关的质量检测和监控体系，进行垫片的质量把控和监测。

定期对垫片进行性能测试和质量评估，及时发现并解决问题，确保垫片的性能和质量达到标准要求。

结论：垫片的标准化对于提高生产效率、节省成本、确保产品质量具有重要意义。

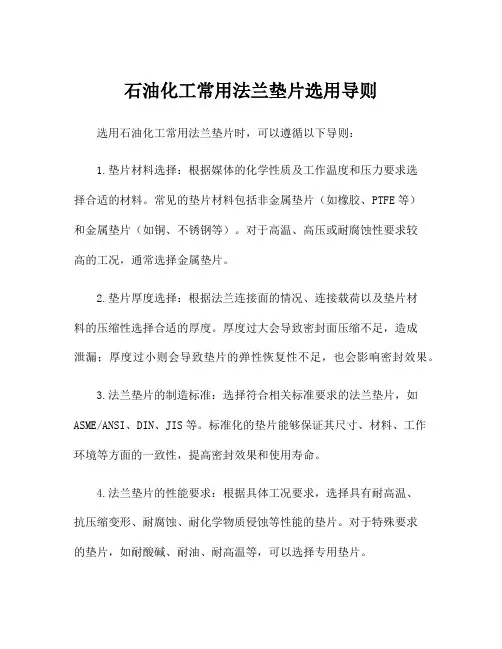

石油化工常用法兰垫片选用导则选用石油化工常用法兰垫片时，可以遵循以下导则：1.垫片材料选择：根据媒体的化学性质及工作温度和压力要求选择合适的材料。

常见的垫片材料包括非金属垫片（如橡胶、PTFE等）和金属垫片（如铜、不锈钢等）。

对于高温、高压或耐腐蚀性要求较高的工况，通常选择金属垫片。

2.垫片厚度选择：根据法兰连接面的情况、连接载荷以及垫片材料的压缩性选择合适的厚度。

厚度过大会导致密封面压缩不足，造成泄漏；厚度过小则会导致垫片的弹性恢复性不足，也会影响密封效果。

3.法兰垫片的制造标准：选择符合相关标准要求的法兰垫片，如ASME/ANSI、DIN、JIS等。

标准化的垫片能够保证其尺寸、材料、工作环境等方面的一致性，提高密封效果和使用寿命。

4.法兰垫片的性能要求：根据具体工况要求，选择具有耐高温、抗压缩变形、耐腐蚀、耐化学物质侵蚀等性能的垫片。

对于特殊要求的垫片，如耐酸碱、耐油、耐高温等，可以选择专用垫片。

在选用法兰垫片时还需要考虑以下拓展因素：1.清洗性要求：石油化工设备常需进行定期清洗，因此垫片应具有一定的抗腐蚀性，方便清洗，同时保持良好的密封性能。

2.环境因素：石油化工领域的工作环境通常具有较高的温度、压力和腐蚀性，因此垫片应具有耐高温、高压和耐腐蚀性能，以确保长期稳定的密封效果。

3.经济性要求：在选用垫片时，除了性能要求外，还需考虑垫片的成本和维护周期，以达到经济实用的目标。

4.安装和维护便捷性：垫片的安装和维护应尽可能简便，以提高设备的可靠性和减少维护成本。

总的来说，在选用石油化工常用法兰垫片时，需要综合考虑材料性能、工作条件、法兰尺寸和标准要求等因素，以确保垫片具有良好的密封效果、耐久性和经济性。

垫片选型五要素范文垫片选型的五要素包括：材质选择、温度和压力要求、介质要求、尺寸和形状要求、安装条件及使用环境。

1.材质选择：垫片的材质选择非常重要，因为它直接影响到垫片的密封性能和使用寿命。

常见的垫片材料有橡胶、金属、塑料和纤维等。

在选择材料时，需要考虑到介质的特性和温度、压力等环境因素。

比如，对于高温环境可以选择耐温性能好的金属垫片，对于强腐蚀介质则可以选择化学稳定性好的塑料垫片。

2.温度和压力要求：垫片的温度和压力要求是选型时必须考虑的因素之一、不同垫片材料有不同的耐温和耐压范围，如果超过了其极限，垫片就会失去密封性能，甚至损坏。

因此，需要根据应用场景的实际温度和压力要求选择合适的垫片。

3.介质要求：垫片的介质要求指的是垫片需要密封的介质的类型和性质。

不同的介质可能具有不同的化学性质、粘度和腐蚀性等特点，对垫片的材料和结构有特殊要求。

例如，一些酸碱介质可能会腐蚀垫片，所以需要选择耐腐蚀性好的材料；一些高粘度介质会产生较大的摩擦力，需要选择较硬的垫片材料来保证密封性能。

4.尺寸和形状要求：垫片的尺寸和形状要求与垫片的安装条件和应用机器设备有直接关系。

一般来说，垫片的尺寸要与密封件的安装孔或密封面相适配，以确保密封效果。

此外，垫片的形状也需要根据密封面的特点来选择，如选择平垫片、锥面垫片或弯曲垫片等。

5.安装条件及使用环境：垫片的选择还要考虑安装条件和使用环境的影响。

比如，一些垫片需要在极端环境下使用，如高湿度、高真空或高辐射环境下，这就要求垫片具有良好的耐热、抗老化等特性。

此外，需要考虑到安装紧固力、垫片变形和寿命等方面的因素，以保证垫片的稳定性和可靠性。

以上即是垫片选型的五要素。

通过充分考虑材质选择、温度和压力要求、介质要求、尺寸和形状要求以及安装条件及使用环境等因素，可以选择出适合特定应用场景的垫片，确保其具有良好的密封性能、耐久性和可靠性，为工程设备的正常运行提供保障。

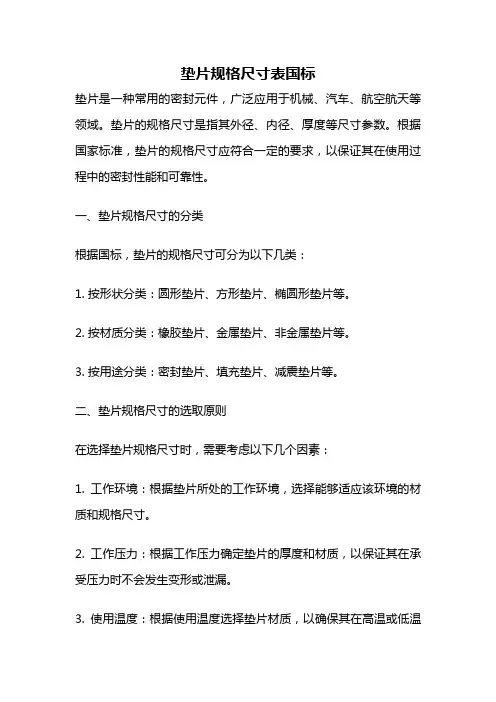

垫片规格尺寸表国标垫片是一种常用的密封元件，广泛应用于机械、汽车、航空航天等领域。

垫片的规格尺寸是指其外径、内径、厚度等尺寸参数。

根据国家标准，垫片的规格尺寸应符合一定的要求，以保证其在使用过程中的密封性能和可靠性。

一、垫片规格尺寸的分类根据国标，垫片的规格尺寸可分为以下几类：1. 按形状分类：圆形垫片、方形垫片、椭圆形垫片等。

2. 按材质分类：橡胶垫片、金属垫片、非金属垫片等。

3. 按用途分类：密封垫片、填充垫片、减震垫片等。

二、垫片规格尺寸的选取原则在选择垫片规格尺寸时，需要考虑以下几个因素：1. 工作环境：根据垫片所处的工作环境，选择能够适应该环境的材质和规格尺寸。

2. 工作压力：根据工作压力确定垫片的厚度和材质，以保证其在承受压力时不会发生变形或泄漏。

3. 使用温度：根据使用温度选择垫片材质，以确保其在高温或低温环境下仍能正常工作。

4. 填充材料：根据被密封物体的形状和尺寸，选择合适的填充材料，以确保垫片能够完全填满密封间隙。

三、垫片规格尺寸的测量方法测量垫片规格尺寸的常用方法有以下几种：1. 外径测量：使用直尺或游标卡尺等工具，沿着垫片的外侧测量其最大直径。

2. 内径测量：使用塞尺或内径卡尺等工具，测量垫片内径的最小值。

3. 厚度测量：使用千分尺或千分表等工具，测量垫片的厚度。

四、垫片规格尺寸的标记方法根据国标，垫片的规格尺寸应标记在垫片上，一般有以下几种标记方法：1. 使用字母和数字：如D表示外径，d表示内径，H表示厚度等。

2. 使用图形标记：如圆形垫片的外径、内径和厚度分别用一个圆圈、一个空心圆和一个实心圆表示。

3. 使用专用符号：如使用直径符号表示外径、内径和厚度。

五、垫片规格尺寸的应用范围根据国标，垫片的规格尺寸适用于各种机械设备、汽车零部件、管道连接等领域。

不同领域的应用要求不同，因此在选择垫片规格尺寸时需要根据具体应用情况进行合理选择。

垫片规格尺寸是保证垫片密封性能和可靠性的重要因素。
