FANUC机器人操作指南1.机器人启动和关机步骤1：确认机器人和控制箱的电源已经连接好，确保电源开关处于关闭状态。
步骤2：打开机器人控制箱的电源开关，并等待系统自检完成。
步骤3：打开机器人外部控制器的电源开关。
步骤4：通过外部控制器的操作界面，启动机器人系统。
步骤5：机器人启动完成后，进行相关安全检查，确保安全栅门和急停按钮处于正常工作状态。
步骤6：进行机器人的关机操作时，先按下外部控制器上的停止按钮，然后按下机器人控制箱上的关机按钮。
2.示教及程序运行步骤1：将机器人切换到手动模式，通过示教器进行机器人的示教操作。
步骤2：通过示教器输入机器人运动的各个参数，如速度、位置等。
步骤3：示教完成后，将机器人切换到自动模式。
步骤4：通过外部控制器的操作界面，加载并运行机器人的程序。
步骤5：在程序运行过程中，及时观察机器人的运动状态，确保其正常运行。
步骤6：如有需要，可以通过外部控制器的操作界面对机器人进行实时监控和干预。
3.安全注意事项为保障操作人员的安全，使用FANUC机器人时需要注意以下事项：1）在机器人运行时，人员应与机器人保持一定的安全距离，并避免将手部或其他物体靠近机器人工作区域。
2）在启动机器人前，需要确保安全栅门和急停按钮处于正常工作状态。
3）在机器人运行过程中，不得随意打开安全栅门或触动急停按钮。
4）在操作机器人时，注意避开机器人的运动轨迹，避免被机器人工具或其他部件碰撞。
以上是关于FANUC机器人操作的简要介绍，通过掌握基本的操作流程和注意事项，能够更好地使用和管理FANUC机器人，提高生产效率和安全性。
奥特博格汽车工程.shautobox.目录第一章：设备指示灯、按钮开关说明 (5)1.1：PLC从站控制柜指示灯、按钮开关 (5)1.2：PLC从站三色灯状态 (6)1.3：机器人控制柜指示灯、按钮开关 (7)1.4：机器人示教器按钮开关 (8)1.5：水汽面板按钮开关介绍 (19)1.6：机器人示教器状态栏介绍 (11)1.7: 机器人控制柜及从站箱介绍 (12)第二章：系统自动操作说明 (15)2.1：系统启动步骤 (15)2.2：系统自动运行条件 (17)2.3：系统自动运行步骤 (18)第三章：机器人在焊接时被中断后的再启动 (18)3.1：系统急停后的再启动步骤 (18)3.2：停止后的再启动步骤 (19)3.3：安全门被打开后的再启动 (19)第四章：系统作业程序 (20)4.1：主程序 (20)4.2：子程序 (20)第五章：安全操作规 (22)第六章：系统通讯 (20)附表： (23)机器人信号表 (23)前言第一章设备指示灯、按钮开关说明在使用以下所述设备上的按钮、开关时，必须要明白这些按钮、开关的使用方法及作用。
以免造成设备的损坏！1.1、PLC从站控制柜指示灯、按钮开关：AIR OK（气压正常指示灯）：机器人检测气压正常则此指示灯常亮FLOW OK(水流正常指示灯)：机器人检测水流正常则此指示灯常亮Timer Alarm(焊机报警指示灯)：机器人检测焊机有无报警，有则此指示灯亮START(机器人启动)：机器人启动（手动）按钮。
在自动运行下，请勿操作此按钮启动FAULT/HOLD(故障/暂停按钮):机器人暂停按钮，按下此按钮后，机器人减速停止，指示灯亮1.2、PLC从站三色灯状态：1.3、机器人控制柜指示灯、按钮开关：1、手/自动模式开关：此开关共有三个档位-AUTO挡为自动模式、T1为手动慢速模式、T2为手动全速模式2、FAULT RESET(报警复位):在机器人控制柜出现报警情况下，操作此按钮消除报警3、CYCLE START(循环启动)：机器人在进入运行状态时，此按钮灯常亮4、FAULT(异常报警):机器人出现故障时此指示灯常亮5、POWER(电力接通):机器人控制柜接通电源并正确启动后，此指示灯常亮6、EMERGENCY STOP(紧急停止):按下此按钮后，机器人立即停止，此时FAULT灯亮。
FANUC机器人操作指南1 机器人程序FANUC机器人程序分为TP、MACRO、CAREL几种类型。
TP为一般程序，用示教器可以创建、编辑、删除。
MARCO为宏程序，在设备调试完成后一般无需添加和编辑，需要时宏程序也可在示教器上创建、编辑、删除。
CAREL为系统自带程序，操作者没有编辑权限。
1.1 Fanuc机器人使用Style方式调用程序，主程序名即为Style X ，标准见表1-1。
1: !STYLE10: CARRIED SERVO WELD ;2: !******************************** ;3: !SAIC Motor ;4: !Station RBS010 - Robot 1 ;带！的语句为程序中的注释 5: !PROGRAM W261 ;6: !******************************** ;127: !ECHO STYLE ; 8: TIMER[1]=RESET ; 9: TIMER[1]=START ;10: GO[1:Manual Style Select]=10 ; 11: RESET WS 1 ; 12: CALL POUNCE1 ;13: CALL S10PROC1 ; 14: RUN CAP_WEAR ; 15: MOVE TO HOME ; 16: TIMER[1]=STOP ;17: WAIT (F[1:Capwear Complete]) ;表1-1 机器人Style 程序标准焊接子程序31.2 焊接子程序S(X)PROC(X)命名，如S10PROC1，其中S10代表被STYLE10调用，PROC1即为焊接PROCESS。
1: !******************************** ;2: !STYLE10: PROCESS1 ;3: !******************************** ;4: !SAIC Motor ;5: !Station RBS010 Robot 1 ;6: !PROGRAM W261 ;7: !******************************** ;8: !BEGIN PROCESS - PATH SEGMENT ;9: SET SEGMENT(50) ;10: UTOOL_NUM=1 ;11: UFRAME_NUM=0 ;12: PAYLOAD[1] ;4。

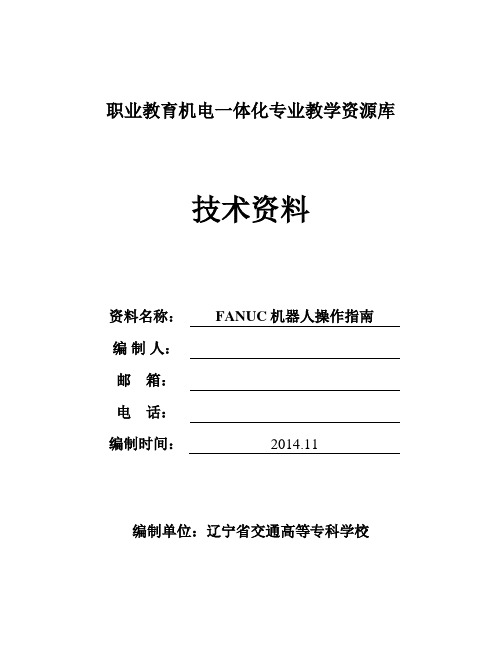

职业教育机电一体化专业教学资源库技术资料资料名称：FANUC机器人操作指南编制人：邮箱：电话：编制时间：2014.11编制单位：辽宁省交通高等专科学校目录机器人程序 (01)机器人操作 (09)机器人基本配置 (14)机器人程序FANUC机器人程序分为TP、MACRO、CAREL几种类型。
TP为一般程序，用示教器可以创建、编辑、删除。
MARCO为宏程序，在设备调试完成后一般无需添加和编辑，需要时宏程序也可在示教器上创建、编辑、删除。
CAREL为系统自带程序，操作者没有编辑权限。
◎Fanuc机器人使用Style方式调用程序，主程序名即为Style X ，标准见表1-1。
6: !******************************** ;7: !ECHO STYLE ;8: TIMER[1]=RESET ;（定时器1复位）9: TIMER[1]=START ;（定时器1启动）10: GO[1:Manual Style Select]=10 ;11: RESET WS 1 ;12: CALL POUNCE1 ;13: CALL S10PROC1 ;焊接子程序14: RUN CAP_WEAR ;15: MOVE TO HOME ;16: TIMER[1]=STOP ;17: WAIT (F[1:Capwear Complete]) ;表1-1 机器人Style程序标准◎焊接子程序S(X)PROC(X)命名，如S10PROC1，其中S10代表被STYLE10调用，PROC1即为焊接PROCESS。
1: !******************************** ;2: !STYLE10: PROCESS1 ;（车型10：焊接程序1）3: !******************************** ;4: !SAIC Motor ;（上海汽车集团）5: !Station RBS010 Robot 1 ;（工位RBS010机器人1）6: !PROGRAM W261 ;（程序W261）7: !******************************** ;8: !BEGIN PROCESS - PATH SEGMENT ;9: SET SEGMENT(50) ;10: UTOOL_NUM=1 ;11: UFRAME_NUM=0 ;12: PAYLOAD[1] ;13:J P[1] 100% CNT100 ;14:J P[2] 100% CNT100 ;15:J P[3] 100% CNT100 ;16:J P[4] 100% CNT50 ;17:J P[5] 100% CNT50 ;18:L P[6:w261bs1115] 2000mm/sec FINE 焊点号，将机器人光标移到P[X]上，点击ENTER键即可编辑。
FANUC机器人基本操作指导1.前期准备工作：在进行机器人操作之前，首先需要进行一些前期准备工作。
这包括：-验证机器人供电是否正常，确保机器人控制器连接到电源插座，并检查供电线路和配电装置是否符合要求。
-另外，还需要确保机器人周围的工作区域干净整洁，没有妨碍机器人运行和操作的障碍物。
2.机器人控制器操作：-启动机器人控制器：按下控制器上的启动按钮，确保机器人运行时处于安全状态。
-停止机器人控制器：按下控制器上的停止按钮，将机器人停止运行。
3.运动控制：- 机器人坐标系切换：选择正确的坐标系以控制机器人的运动。
常见的坐标系类型有基坐标系（Base）、工具坐标系（Tool）和相对坐标系（World）。
-点位运动：通过指定点的位置和姿态信息，使机器人从一个点移动到另一个点。
可以通过如示教器或编程来实现点位运动。
-直线运动：通过指定直线的起点和终点位置信息，使机器人沿直线路径移动。
4.示教器操作：-程序录制：可以通过示教器录制机器人的动作，并保存为程序文件。
-程序运行：可以通过示教器运行已编写好的机器人程序。
5.安全操作：-风险评估：在进行机器人操作之前，需要对相关风险进行评估，确保操作过程安全。
-安全地区设定：通过设定安全地区，可以限制机器人的活动范围，确保机器人在指定区域内工作。
-机器人停止：在发生紧急情况时，立即按下停止按钮停止机器人运行。
总结：以上是FANUC机器人的基本操作指导，包括前期准备、机器人控制器操作、运动控制、示教器操作和安全操作等内容。
熟练掌握这些操作技巧，可以提高机器人操作的效率和安全性。
值得注意的是，在进行机器人操作时，应始终遵循相关的安全规定和操作规程。
FANUC M-10iA R-30iA Mate 基本操作手册FANUC M-10iA R-30iA Mate 基本操作手册章节一、简介1.1 概述1.2 技术规格1.3 组成部件1.3.1 手腕1.3.2 控制器章节二、安装与设置2.1 安装前的准备工作2.2 的安装2.3 控制器的连接与设置2.4 电源与电气接线章节三、的基本操作3.1 的开关机3.2 程序与文件的管理3.3 示教模式的使用3.4 示教与回放操作3.5 基本运动指令的使用3.6 运动示教与编辑3.7 IO 接口的操作3.8报警与故障处理章节四、高级操作4.1 自动化生产流程的编程4.2 程序编辑与调试4.3 取样运动的优化4.4 传感器的应用与配置4.5 外部设备的控制章节五、维护与保养5.1 日常维护与保养5.2 的安全操作5.3 常见故障与排除方法5.4 部件更换与维修章节六、附件附件一、FANUC M-10iA R-30iA Mate 的技术规格表附件二、操作快速参考手册注：本文档所涉及的法律名词及注释：1、：根据《法》的定义，是一种用于代替人类工作的自动化设备，具备感知、决策和执行能力。
2、示教：通过手动操作，把的动作输入到控制器，用于记录运动轨迹、保存程序等。
3、回放：将之前示教好的动作再次执行，实现自动化操作。
本文档涉及附件：1、附件一、FANUC M-10iA R-30iA Mate 的技术规格表，详细描述了的参数、性能等信息。
2、附件二、操作快速参考手册，提供了的基本操作指南，方便用户快速了解和使用。
上海奥特博格汽车工程有限公司目录第一章：设备指示灯、按钮开关说明 (5)1.1：PLC从站控制柜指示灯、按钮开关 (5)1.2：PLC从站三色灯状态 (6)1.3：机器人控制柜指示灯、按钮开关 (7)1.4：机器人示教器按钮开关 (8)1.5：水汽面板按钮开关介绍 (19)1.6：机器人示教器状态栏介绍 (11)1.7: 机器人控制柜及从站箱介绍 (12)第二章：系统自动操作说明 (15)2.1：系统启动步骤 (15)2.2：系统自动运行条件 (17)2.3：系统自动运行步骤 (18)第三章：机器人在焊接时被中断后的再启动 (18)3.1：系统急停后的再启动步骤 (18)3.2：停止后的再启动步骤 (19)3.3：安全门被打开后的再启动 (19)第四章：系统作业程序 (20)4.1：主程序 (20)4.2：子程序 (20)第五章：安全操作规范 (22)第六章：系统通讯 (20)附表： (23)机器人信号表 (23)前言第一章设备指示灯、按钮开关说明在使用以下所述设备上的按钮、开关时，必须要明白这些按钮、开关的使用方法及作用。
以免造成设备的损坏！1.1、PLC从站控制柜指示灯、按钮开关：AIR OK（气压正常指示灯）：机器人检测气压正常则此指示灯常亮FLOW OK(水流正常指示灯)：机器人检测水流正常则此指示灯常亮Timer Alarm(焊机报警指示灯)：机器人检测焊机有无报警，有则此指示灯亮START(机器人启动)：机器人启动（手动）按钮。
在自动运行下，请勿操作此按钮启动FAULT/HOLD(故障/暂停按钮):机器人暂停按钮，按下此按钮后，机器人减速停止，指示灯亮1.2、PLC从站三色灯状态：1.3、机器人控制柜指示灯、按钮开关：1、手/自动模式开关：此开关共有三个档位-AUTO挡为自动模式、T1为手动慢速模式、T2为手动全速模式2、FAULT RESET(报警复位):在机器人控制柜出现报警情况下，操作此按钮消除报警3、CYCLE START(循环启动)：机器人在进入运行状态时，此按钮灯常亮4、FAULT(异常报警):机器人出现故障时此指示灯常亮5、POWER(电力接通):机器人控制柜接通电源并正确启动后，此指示灯常亮6、EMERGENCY STOP(紧急停止):按下此按钮后，机器人立即停止，此时FAULT灯亮。
发那科机器人的正确操作方法及步骤
1、通电
1）将操作者面板上的断路器置于ON
2）接通电源前，检查工作区域包括机器人、控制器等。
检查所有的安全设备是否正常。
3）将操作者面板上的电源开关置于ON
2、关电
1）通过操作者面板上的暂停按钮停止机器人
2）将操作者面板上的电源开关置于OFF
3）操作者面板上的断路器置于OFF
注意：如果有外部设备诸如打印机、软盘驱动器、视觉系统等和机器人相连，在关电前，要首先将这些外部设备关掉，以免损坏。
3、示教模式
关节坐标示教（Joint）
通过TP上相应的键转动机器人的各个轴示教
直角坐标示教（XYZ）
沿着笛卡儿坐标系的轴直线移动机器人，分两种坐标系：
1）通用坐标系（World）：机器人缺省的坐标系
2）用户坐标系（User）：用户自定义的坐标系
工具坐标示教（Tool）
沿着当前工具坐标系直线移动机器人。
工具坐标系是匹配在工具方向上的笛卡儿坐标系设置示教模式，按TP上的COORD键进行选择。
屏幕显示
JOINT→JOG→TOOL→USER→JOINT
状态指示灯
JOINT→XYZ→TOOL→XYZ→JOINT。
FANUC机器人指令手册：编程指南（1）1.变更编号（Renumber）该选项的功能作用是：以升序方式，从光标所在行起，自上而下赋予程序中位置变量新的位置编号，使程序中的位置编号更加整齐。
图1示教编程中，由于经常需要对示教位置点执行插入或删除操作，位置编号在程序中会变得零乱无序（如图2）。
图2通过变更编号功能，可使位置编号在程序中依序排列（如图3）。
图3注意：1、变更编号功能仅对编号顺序进行调整，不改变原程序轨迹。
2、变更编号功能只对位置变量P[i]有效，对位置寄存器PR[i]无效。
具体操作步骤：将光标移至程序首行后①选择F5编辑命令；②选择“变更编号”选项；③选择F4“是”（如图4、图5所示）。
图4备注：由于行1与行6中位置变量相同，都为P[1]。
所以，变更编号后两者编号保持一致。
图52.取消（Undo）该选项的功能作用是：可以撤销指令的更改、行插入、行删除等程序编辑操作。
注意：该功能只能撤销上一步操作，不能撤销多次操作。
下文以行删除为例对该功能进行说明。
原程序如图6所示：图6在原程序中删除1-3行后，程序如图7所示：图7通过使用取消（Undo）功能，能够撤销删除操作，恢复已删除行。
具体操作步骤：①选择F5编辑命令；②选择“取消”；③选择F4“是”（如图8、图9所示）。
图8图9取消后，程序如图10所示。
图103.改为备注（Remark）该选项的功能作用是：通过将程序中的单行或多行指令改为备注，可以在程序运行中不执行该指令。
原程序如图11，图11该程序对应机器人轨迹如图12，图12将原程序2-4行改为备注后，在行的开头会显示“//”。
改为备注的指令在程序运行中相当于被屏蔽，不会被执行。
将2-4行改为备注后，程序如图13，图13改为备注后的程序执行效果如图14，行2至行4指令内容保留，但不被执行。
图14具体操作步骤：①将光标移至需要改为备注的行号位置；②选择F5编辑命令；③选择“改为备注”选项（如图15）；④根据提示，下移光标选中目标对象；⑤选择F4“改为备注”（如图16）。
FANUC 机器人操作指南1 机器人程序FANUC 机器人程序分为TP 、MACRO 、CAREL 几种类型。
TP 为一般程序，用示教器可以创建、编辑、删除。
MARCO 为宏程序，在设备调试完成后一般无需添加和编辑，需要时宏程序也可在示教器上创建、编辑、删除。
CAREL 为系统自带程序 ，操作者没有编辑权限。
1.1 Fanuc 机器人使用Style 方式调用程序，主程序名即为Style X ，标准见表1-1。
9: TIMER[1]=START ;（定时器1启动） 10: GO[1:Manual Style Select]=10 ; 11: RESET WS 1 ; 12: CALL POUNCE1 ; 13: CALL S10PROC1 ; 14: RUN CAP_WEAR ; 15: MOVE TO HOME ; 16: TIMER[1]=STOP ;17: WAIT (F[1:Capwear Complete]) ;焊接子程序1.2 焊接子程序S(X)PROC(X)命名，如S10PROC1，其中S10代表被STYLE10调用，PROC1即为焊接PROCESS。
1: !******************************** ;2: !STYLE10: PROCESS1 ;（车型10：焊接程序1）3: !******************************** ;4: !SAIC Motor ;（上海汽车集团）5: !Station RBS010 Robot 1 ;（工位RBS010机器人1）6: !PROGRAM W261 ;（程序W261）7: !******************************** ;8: !BEGIN PROCESS - PATH SEGMENT ;9: SET SEGMENT(50) ;10: UTOOL_NUM=1 ;11: UFRAME_NUM=0 ;12: PAYLOAD[1] ;13:J P[1] 100% CNT100 ;14:J P[2] 100% CNT100 ;15:J P[3] 100% CNT100 ;焊点号，将机器人光标移到P[X]上，点击ENTER键即可编辑。
16:J P[4] 100% CNT50 ; 17:J P[5] 100% CNT50 ;18:L P[6:w261bs1115] 2000mm/sec FINE : SPOT[SD=10,P=2,S=2,ED=10] ; 19:J P[7] 100% CNT50 ;.. . . . .87:L P[72:w261bs1245] 2000mm/sec FINE : SPOT[SD=10,P=1,S=1,ED=10] ; 88:J P[73] 100% CNT80 ; 89:J P[74] 100% CNT100 ; 90:J P[75] 100% CNT100 ; 91:J P[76] 100% CNT100 ; 92:J P[77] 100% CNT100 ;93: !END PROCESS - PATH SEGMENT ; 94: SET SEGMENT(63) ;SEGMENT （X ）为机器人路径代码，其标准见表1-2.焊接指令，SD 指焊枪焊接开始前电极帽距板材距离，ED 指焊接完成时电极帽打开距板材距离；P 指压力号；S 指焊接程序号。
1.3 POUNCE 为焊接准备位置，一般所有车型共用一个POUNCE,如果焊接子程序的开始位置相差较大则可以分开设定(例如RBS010两个工装位于机器人两侧，设定了两个POUNCE)。
POUNCE 位置设定一般满足以下几个条件：A ． 机器人到POUNCE 位置时不与任何工装运动干涉，即在工装运动时机器人可以提前到POUNCE 位置，待工装运动完成机器人开始执行PROCESS 程序。
B ．为保证机器人能直接从POUNCE 返回HOME ，POUNCE 位置一般只有一点，即HOME 到POUNCE 没有中间轨迹。
1: !************************* ; 2: ! PATH FROM HOME TO POUNCE ; 3: !************************* ; 4: PAYLOAD[1] ; 5: UFRAME_NUM=0 ; 6: UTOOL_NUM=0 ; 7: SET SEGMENT(1) ; 8:J P[1] 100% FINE ; 9: AT POUNCE ;1.4 CAP_WEAR 为机器人电极帽补偿程序。
机器人在焊接过程中电极帽会有损耗，导致零位不准，所以在焊接完成后伺服枪会执行电极帽补偿程序，将零位作适当偏移，保证零位的准确。
CAP_WEAR 为机器人自带程序，无需编辑。
1.5 MOV_HOME 为机器人返回HOME 程序，程序中直接使用位置寄存器PR[],机器人HOME 位置设定好后即可使用，无需在程序中编辑。
1: !******************************** ; 2: !MACRO MOVE TO HOME ;3: !******************************** ; 4: ;5: ! MOVING TO HOME POSITION ; 6: !-------------------------------- ; 7: CALL GET_HOME ;8:J PR[1:HOME ] 100% FINE ;共用一个POUNCE 时，UTOOL_NUM 必须为0.1.6 MOV_REPR 为机器人维修位置程序，在维修位置焊枪冷却水会被自动切断，方便更换电极帽，当维修结束时机器人返回HOME 后冷却水会自动打开。
1: !**************************** ; 2: !MACRO REPAIR ; 3: ! ;4: !For Servo gun ONLY ;5: !**************************** ; 6: GO[1:Manual Style Select]=31 ; 7: SET SEGMENT(2) ; 8: ;9: UTOOL_NUM=1 ; 10: UFRAME_NUM=0 ;11: MESSAGE[PROGRAM PATH TO REPAIR] ; 12: WATER OFF 1 ;13:L P[1] 500mm/sec FINE ; 14: ;15: REQUEST CONTINUE ; 16: MOVE TO HOME ;17: RESET WS 1 ;18: SET SEGMENT(3) ;1.7 TD_PROC1为电极帽修磨程序，电极帽修磨分为更换新电极帽和原电极帽两种情况。
电极帽修磨时调用#60-#63四套焊接程序，其中新电极帽修磨使用#62和#63 ,#61和#63用于第二把枪的修磨。
修磨电极帽时必须保证冷却水正常，并且焊枪STROCK 为打开状态。
1: MESSAGE[TIP DRESS PROCESS 1] ; 2: ;3: !ECHO STYLE AND OPTION ; 4: ;5: GO[1:Manual Style Select]=29 ; 6: ;7: SET SEGMENT(4) ; 8: ;9: !ENABLE STROKE IF IN FFR ; 10: !ENSURES THAT THE GUN CLOSES ;11: IF DO[43:FFRActive]=OFF,JMP LBL[10] ; 12: $AP_PROC_DSBL=0 ;13: $SPOTCONFIG.$STROKE_ENBL=1 ;切断冷却水恢复冷却水14: LBL[10] ; 15: ;16: UTOOL_NUM=1 ; 17: UFRAME_NUM=0 ; 18: ;19:J P[1] 100% CNT100 ; 20:J P[2] 100% CNT50 ; 21:J P[3] 100% CNT20 ; 22: ;23: CALL TD_1_ON ; 24: ;25: IF DI[262:diSW1Stepper1Rst]=ON,JMP LBL[15] ; 26: ;27: !TIP DRESS SCHEDULE ; 28: !PROGRAM TD POSITION ;29:L P[4:TD POS.] 1500mm/sec FINE : SPOT[SD=10,P=97,S=60,ED=10] ; 30: JMP LBL[20] ;31: ;32: LBL[15] ;33: !PRE-DRESS SCHEDULE ;34: !PROGRAM PRE DRESS POSITION ; 35:L P[4:TD POS.]] 1500mm/sec FINE : SPOT[SD=10,P=96,S=62,ED=10] ; 36: ;37: LBL[20] ;38: ;39: IF R[90:TD1 RETRY]=1,JMP LBL[10] ; 40: ;41:J P[3] 100% CNT20 ; 42: CALL TD_1_OFF ; 43:J P[2] 100% CNT50 ; 44:J P[1] 100% CNT100 ; 45: ;46: IF $sgcfg[1].$EQUIP_TYPE=1,JMP LBL[99] ; 47: CALL TW_UPD(1) ; 48: DO[53:Proc1TipMaintReq]=OFF ; 49: LBL[99] ;50: !DISABLE PROC STROKE IF IN FFR ; 51: !ENSURES HOME IO DOES NOT RUN ;52: IF DO[43:FFRActive]=OFF,JMP LBL[100] ;打开修磨器 原电极帽修磨 新电极帽修磨 关闭修磨器 电极帽补偿53: $AP_PROC_DSBL=1 ;54: $SPOTCONFIG.$STROKE_ENBL=0 ; 55: LBL[100] ; 56: ;57: R[3:TD Count G1]=R[3:TD Count G1]-1 ; 58: R[1:Spot Count G1]=0 ; 59: MOVE TO HOME ;2 机器人操作2.1 坐标系关节坐标(Joint)：通过TP 上相应的键转动机器人的各个轴示教直角坐标示教(XYZ)：沿着笛卡儿坐标系的轴直线移动机器人，分三种坐标系： A World ：机器人缺省的坐标系，原点在机器人底座 B JGFAM: 机器人缺省的坐标系，原点在机器人底座 C User ：用户自定义的坐标系工具坐标示教(Tool):工具坐标系是匹配在工具方向上的笛卡儿坐标系,FANUC 机器人最多可以定义9个工具坐标。
