FANUC机器人操作指南

FANUC机器人操作指南1.机器人启动和关机步骤1：确认机器人和控制箱的电源已经连接好，确保电源开关处于关闭状态。

步骤2：打开机器人控制箱的电源开关，并等待系统自检完成。

步骤3：打开机器人外部控制器的电源开关。

步骤4：通过外部控制器的操作界面，启动机器人系统。

步骤5：机器人启动完成后，进行相关安全检查，确保安全栅门和急停按钮处于正常工作状态。

步骤6：进行机器人的关机操作时，先按下外部控制器上的停止按钮，然后按下机器人控制箱上的关机按钮。

2.示教及程序运行步骤1：将机器人切换到手动模式，通过示教器进行机器人的示教操作。

步骤2：通过示教器输入机器人运动的各个参数，如速度、位置等。

步骤3：示教完成后，将机器人切换到自动模式。

步骤4：通过外部控制器的操作界面，加载并运行机器人的程序。

步骤5：在程序运行过程中，及时观察机器人的运动状态，确保其正常运行。

步骤6：如有需要，可以通过外部控制器的操作界面对机器人进行实时监控和干预。

3.安全注意事项为保障操作人员的安全，使用FANUC机器人时需要注意以下事项：1）在机器人运行时，人员应与机器人保持一定的安全距离，并避免将手部或其他物体靠近机器人工作区域。

2）在启动机器人前，需要确保安全栅门和急停按钮处于正常工作状态。

3）在机器人运行过程中，不得随意打开安全栅门或触动急停按钮。

4）在操作机器人时，注意避开机器人的运动轨迹，避免被机器人工具或其他部件碰撞。

以上是关于FANUC机器人操作的简要介绍，通过掌握基本的操作流程和注意事项，能够更好地使用和管理FANUC机器人，提高生产效率和安全性。

奥特博格汽车工程.shautobox.目录第一章：设备指示灯、按钮开关说明 (5)1.1：PLC从站控制柜指示灯、按钮开关 (5)1.2：PLC从站三色灯状态 (6)1.3：机器人控制柜指示灯、按钮开关 (7)1.4：机器人示教器按钮开关 (8)1.5：水汽面板按钮开关介绍 (19)1.6：机器人示教器状态栏介绍 (11)1.7: 机器人控制柜及从站箱介绍 (12)第二章：系统自动操作说明 (15)2.1：系统启动步骤 (15)2.2：系统自动运行条件 (17)2.3：系统自动运行步骤 (18)第三章：机器人在焊接时被中断后的再启动 (18)3.1：系统急停后的再启动步骤 (18)3.2：停止后的再启动步骤 (19)3.3：安全门被打开后的再启动 (19)第四章：系统作业程序 (20)4.1：主程序 (20)4.2：子程序 (20)第五章：安全操作规 (22)第六章：系统通讯 (20)附表： (23)机器人信号表 (23)前言第一章设备指示灯、按钮开关说明在使用以下所述设备上的按钮、开关时，必须要明白这些按钮、开关的使用方法及作用。

以免造成设备的损坏！1.1、PLC从站控制柜指示灯、按钮开关：AIR OK（气压正常指示灯）：机器人检测气压正常则此指示灯常亮FLOW OK(水流正常指示灯)：机器人检测水流正常则此指示灯常亮Timer Alarm(焊机报警指示灯)：机器人检测焊机有无报警，有则此指示灯亮START(机器人启动)：机器人启动（手动）按钮。

在自动运行下，请勿操作此按钮启动FAULT/HOLD(故障/暂停按钮):机器人暂停按钮，按下此按钮后，机器人减速停止，指示灯亮1.2、PLC从站三色灯状态：1.3、机器人控制柜指示灯、按钮开关：1、手/自动模式开关：此开关共有三个档位-AUTO挡为自动模式、T1为手动慢速模式、T2为手动全速模式2、FAULT RESET(报警复位):在机器人控制柜出现报警情况下，操作此按钮消除报警3、CYCLE START(循环启动)：机器人在进入运行状态时，此按钮灯常亮4、FAULT(异常报警):机器人出现故障时此指示灯常亮5、POWER(电力接通):机器人控制柜接通电源并正确启动后，此指示灯常亮6、EMERGENCY STOP(紧急停止):按下此按钮后，机器人立即停止，此时FAULT灯亮。

FANUC机器人操作指南1 机器人程序FANUC机器人程序分为TP、MACRO、CAREL几种类型。

TP为一般程序，用示教器可以创建、编辑、删除。

MARCO为宏程序，在设备调试完成后一般无需添加和编辑，需要时宏程序也可在示教器上创建、编辑、删除。

CAREL为系统自带程序，操作者没有编辑权限。

1.1 Fanuc机器人使用Style方式调用程序，主程序名即为Style X ，标准见表1-1。

1: !STYLE10: CARRIED SERVO WELD ;2: !******************************** ;3: !SAIC Motor ;4: !Station RBS010 - Robot 1 ;带！的语句为程序中的注释 5: !PROGRAM W261 ;6: !******************************** ;127: !ECHO STYLE ; 8: TIMER[1]=RESET ; 9: TIMER[1]=START ;10: GO[1:Manual Style Select]=10 ; 11: RESET WS 1 ; 12: CALL POUNCE1 ;13: CALL S10PROC1 ; 14: RUN CAP_WEAR ; 15: MOVE TO HOME ; 16: TIMER[1]=STOP ;17: WAIT (F[1:Capwear Complete]) ;表1-1 机器人Style 程序标准焊接子程序31.2 焊接子程序S(X)PROC(X)命名，如S10PROC1，其中S10代表被STYLE10调用，PROC1即为焊接PROCESS。

1: !******************************** ;2: !STYLE10: PROCESS1 ;3: !******************************** ;4: !SAIC Motor ;5: !Station RBS010 Robot 1 ;6: !PROGRAM W261 ;7: !******************************** ;8: !BEGIN PROCESS - PATH SEGMENT ;9: SET SEGMENT(50) ;10: UTOOL_NUM=1 ;11: UFRAME_NUM=0 ;12: PAYLOAD[1] ;4。

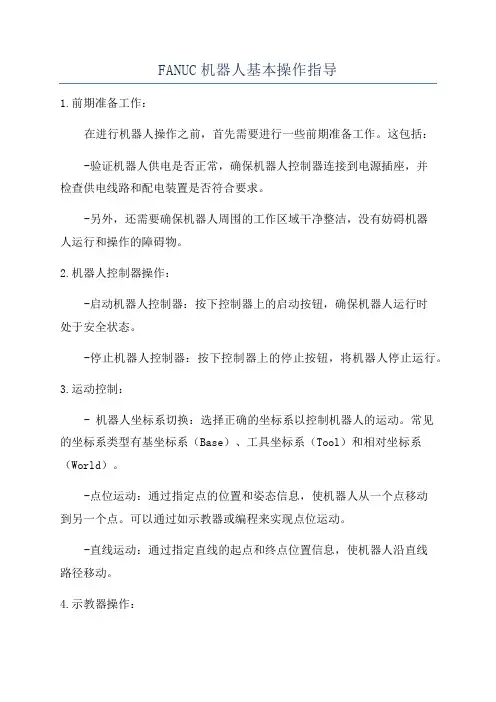

FANUC机器人基本操作指导1.前期准备工作：在进行机器人操作之前，首先需要进行一些前期准备工作。

这包括：-验证机器人供电是否正常，确保机器人控制器连接到电源插座，并检查供电线路和配电装置是否符合要求。

-另外，还需要确保机器人周围的工作区域干净整洁，没有妨碍机器人运行和操作的障碍物。

2.机器人控制器操作：-启动机器人控制器：按下控制器上的启动按钮，确保机器人运行时处于安全状态。

-停止机器人控制器：按下控制器上的停止按钮，将机器人停止运行。

3.运动控制：- 机器人坐标系切换：选择正确的坐标系以控制机器人的运动。

常见的坐标系类型有基坐标系（Base）、工具坐标系（Tool）和相对坐标系（World）。

-点位运动：通过指定点的位置和姿态信息，使机器人从一个点移动到另一个点。

可以通过如示教器或编程来实现点位运动。

-直线运动：通过指定直线的起点和终点位置信息，使机器人沿直线路径移动。

4.示教器操作：-程序录制：可以通过示教器录制机器人的动作，并保存为程序文件。

-程序运行：可以通过示教器运行已编写好的机器人程序。

5.安全操作：-风险评估：在进行机器人操作之前，需要对相关风险进行评估，确保操作过程安全。

-安全地区设定：通过设定安全地区，可以限制机器人的活动范围，确保机器人在指定区域内工作。

-机器人停止：在发生紧急情况时，立即按下停止按钮停止机器人运行。

总结：以上是FANUC机器人的基本操作指导，包括前期准备、机器人控制器操作、运动控制、示教器操作和安全操作等内容。

熟练掌握这些操作技巧，可以提高机器人操作的效率和安全性。

值得注意的是，在进行机器人操作时，应始终遵循相关的安全规定和操作规程。

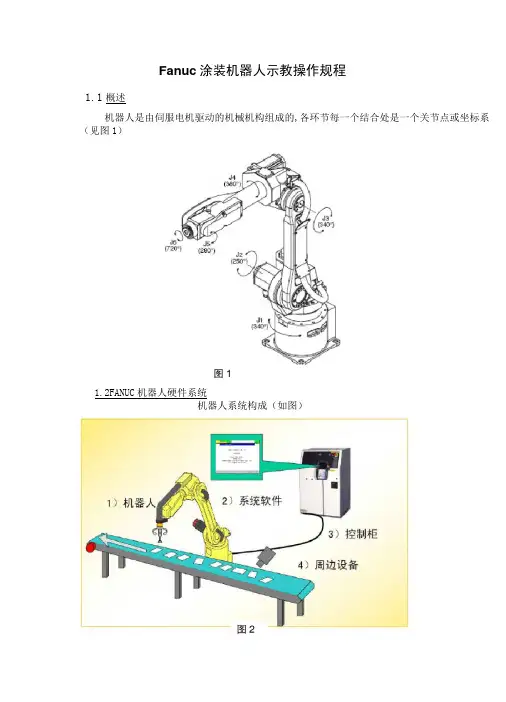

Fanuc涂装机器人示教操作规程1.1概述机器人是由伺服电机驱动的机械机构组成的,各环节每一个结合处是一个关节点或坐标系（见图1）图11.2FANUC机器人硬件系统机器人系统构成（如图）1.3示教盒TP1.3.1认识TP 上的键（见图4）速度加减键正向运行程序键 机器人动作键 MENU:菜单Select ：程序选择界面 Edit 、：程序编辑界DATA 参数设置界面 FCTN:功能键DISP ：分 屏显示 Reset :复位键SHIFT:与其他键一起执行。

反向运行程序键 坐标系切换键 Pre ：显示上一屏幕 ISTEP:单步运行 数字键1.3.2TP上的开关（表1）TP开关此开关控制TP有效/无效，当TP无效时，示教、编程、手动运行不能被使用。

DEADMAN开关当TP有效时，只有DEADMAN开关被按下，机器人才能运动，一旦松开，机器人立即停止运动。

急停按钮此按钮被按下，机器人立即停止运动。

1.3.3TP的显示屏正在被执行的程序1.3.2TP 上的开关io OK rim10%CMT50 5D0m7占也。

LM*ritow前进J 后退运行状态示教速度行号提示消息程序结束标志正在被编的程序安全操作规程1.4示教和手动机器人1）请不要带者手套操作示教盘和操作盘。

2）在点动操作机器人时要采用较低的倍率速度以增加对机器人的控制机会。

3）在按下示教盘上的点动键之前要考虑到机器人的运动趋势。

4）要预先考虑好避让机器人的运动轨迹，并确认该线路不受干涉。

5）机器人周围区域必须清洁、无油，水及杂质等。

1.5生产运行1）在开机运行前，须知道机器人根据所编程序将要执行的全部任务。

2）须知道所有会左右机器人移动的开关、传感器和控制信号的位置和状态。

3）必须知道机器人控制器和外围控制设备上的紧急停止按钮的位置，准备在紧急情况下按这些按钮。

4）永远不要认为机器人没有移动其程序就已经完成。

因为这时机器人很有可能是在等待让它继续移动的输入信号。

FANUC机器人指令手册：编程指南（1）1.变更编号（Renumber）该选项的功能作用是：以升序方式，从光标所在行起，自上而下赋予程序中位置变量新的位置编号，使程序中的位置编号更加整齐。

图1示教编程中，由于经常需要对示教位置点执行插入或删除操作，位置编号在程序中会变得零乱无序（如图2）。

图2通过变更编号功能，可使位置编号在程序中依序排列（如图3）。

图3注意：1、变更编号功能仅对编号顺序进行调整，不改变原程序轨迹。

2、变更编号功能只对位置变量P[i]有效，对位置寄存器PR[i]无效。

具体操作步骤：将光标移至程序首行后①选择F5编辑命令；②选择“变更编号”选项；③选择F4“是”（如图4、图5所示）。

图4备注：由于行1与行6中位置变量相同，都为P[1]。

所以，变更编号后两者编号保持一致。

图52.取消（Undo）该选项的功能作用是：可以撤销指令的更改、行插入、行删除等程序编辑操作。

注意：该功能只能撤销上一步操作，不能撤销多次操作。

下文以行删除为例对该功能进行说明。

原程序如图6所示：图6在原程序中删除1-3行后，程序如图7所示：图7通过使用取消（Undo）功能，能够撤销删除操作，恢复已删除行。

具体操作步骤：①选择F5编辑命令；②选择“取消”；③选择F4“是”（如图8、图9所示）。

图8图9取消后，程序如图10所示。

图103.改为备注（Remark）该选项的功能作用是：通过将程序中的单行或多行指令改为备注，可以在程序运行中不执行该指令。

原程序如图11，图11该程序对应机器人轨迹如图12，图12将原程序2-4行改为备注后，在行的开头会显示“//”。

改为备注的指令在程序运行中相当于被屏蔽，不会被执行。

将2-4行改为备注后，程序如图13，图13改为备注后的程序执行效果如图14，行2至行4指令内容保留，但不被执行。

图14具体操作步骤：①将光标移至需要改为备注的行号位置；②选择F5编辑命令；③选择“改为备注”选项（如图15）；④根据提示，下移光标选中目标对象；⑤选择F4“改为备注”（如图16）。

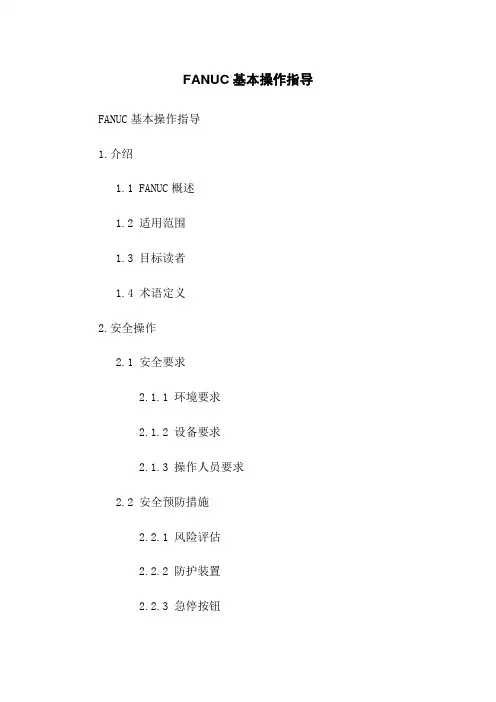

FANUC基本操作指导FANUC基本操作指导1.介绍1.1 FANUC概述1.2 适用范围1.3 目标读者1.4 术语定义2.安全操作2.1 安全要求2.1.1 环境要求2.1.2 设备要求2.1.3 操作人员要求2.2 安全预防措施2.2.1 风险评估2.2.2 防护装置2.2.3 急停按钮2.3 紧急情况处理2.3.1 急停操作2.3.2 应急流程3.基本操作3.1 启动与停止3.1.1 启动程序3.1.2 停止程序3.2 示教模式3.2.1 示教方式选择 3.2.2 示教坐标系统 3.2.3 示教运动指令 3.3 自动模式3.3.1 自动程序创建 3.3.2 自动程序编辑 3.4 运动控制3.4.1 运动模式选择 3.4.2 运动指令详解3.4.3 轨迹规划3.5 编程3.5.1 基本编程概念 3.5.2 语法规则3.5.3 编程实例4.故障排除4.1 常见故障及解决方法 4.1.1 运动异常4.1.2 系统错误4.1.3 控制器故障 4.2 故障诊断工具的使用 4.2.1 报警代码解读 4.2.2 设备诊断工具附件：1.FANUC用户手册2.FANUC软件操作指南注释：1.FANUC - 法那克控制系统的品牌名称2.示教模式 - 允许操作人员通过手动示教来训练运动路径3.自动模式 - 能够按照预先编制的程序自主执行任务4.运动控制 - 控制实现运动轨迹的方向、速度和位置5.编程 - 创建、编辑和管理任务的程序代码本文涉及的法律名词及注释：1.安全法 - 主要针对系统的安全要求和规范进行制定，以保护操作人员和环境安全2.《劳动法》 - 确定劳动关系、保护劳动者权益的法律法规3.《安全生产法》 - 规定生产经营单位的安全生产责任和安全生产要求的法律法规。

FANUC机器人示教一、安全操作规程1、示教和手动机器人（1）请不要带者手套操作示教盘和操作盘。

（2）在点动操作机器人时要采用较低的倍率速度以增加对机器人的控制机会。

（3）在按下示教盘上的点动键之前要考虑到机器人的运动趋势。

（4）要预先考虑好避让机器人的运动轨迹，并确认该线路不受干涉。

（5）机器人周围区域必须清洁、无油，水及杂质等。

2、生产运行（1）在开机运行前，须知道机器人根据所编程序将要执行的全部任务。

（2）须知道所有会左右机器人移动的开关、传感器和控制信号的位置和状态。

（3）必须知道机器人控制器和外围控制设备上的紧急停止按钮的位置，准备在紧急情况下按这些按钮。

（4）永远不要认为机器人没有移动其程序就已经完成。

因为这时机器人很有可能是在等待让它继续移动的输入信号。

3、以下场合不可使用机器人（1）燃烧的环境（2）有爆炸可能的环境（3）无线电干扰的环境（4）水中或其他液体中（5）运送人或动物（6）不可攀附（7）其他4、注意事项（1）FANUC机器人所有者、操作者必须对自己的安全负责。

FANUC不对机器使用的安全问题负责。

FANUC提醒用户在使用FANUC机器人时必须使用安全设备，必须遵守安全条款。

（2）FANUC机器人程序的设计者、机器人系统的设计和调试者、安装者必须熟悉FANUC机器人的编程方式和系统应用及安装。

（3）FANUC机器人和其他设备有很大的不同，不同点在于机器人可以以很高的速度移动很大的距离。

二、通电和关电1、通电（1）将操作者面板上的断路器置于ON（２）接通电源前，检查工作区域包括机器人、控制器等。

检查所有的安全设备是否正常。

（３）将操作者面板上的电源开关置于ON2、关电（1）通过操作者面板上的暂停按钮停止机器人（２）将操作者面板上的电源开关置于OFF（３）操作者面板上的断路器置于OFF注意：如果有外部设备诸如打印机、软盘驱动器、视觉系统等和机器人相连，在关电前，要首先将这些外部设备关掉，以免损坏。

FANUC机器人操作指南1 机器人程序FANUC机器人程序分为TP、MACRO、CAREL几种类型。

TP为一般程序，用示教器可以创建、编辑、删除。

MARCO为宏程序，在设备调试完成后一般无需添加和编辑，需要时宏程序也可在示教器上创建、编辑、删除。

CAREL为系统自带程序，操作者没有编辑权限。

1.1 Fanuc机器人使用Style方式调用程序，主程序名即为Style X ，标准见表1-1。

1: !STYLE10: CARRIED SERVO WELD ;2: !******************************** ;3: !SAIC Motor ;4: !Station RBS010 - Robot 1 ;带！的语句为程序中的注释 5: !PROGRAM W261 ;6: !******************************** ;127: !ECHO STYLE ; 8: TIMER[1]=RESET ; 9: TIMER[1]=START ;10: GO[1:Manual Style Select]=10 ; 11: RESET WS 1 ; 12: CALL POUNCE1 ;13: CALL S10PROC1 ; 14: RUN CAP_WEAR ; 15: MOVE TO HOME ; 16: TIMER[1]=STOP ;17: WAIT (F[1:Capwear Complete]) ;表1-1 机器人Style 程序标准焊接子程序31.2 焊接子程序S(X)PROC(X)命名，如S10PROC1，其中S10代表被STYLE10调用，PROC1即为焊接PROCESS。

1: !******************************** ;2: !STYLE10: PROCESS1 ;3: !******************************** ;4: !SAIC Motor ;5: !Station RBS010 Robot 1 ;6: !PROGRAM W261 ;7: !******************************** ;8: !BEGIN PROCESS - PATH SEGMENT ;9: SET SEGMENT(50) ;10: UTOOL_NUM=1 ;11: UFRAME_NUM=0 ;12: PAYLOAD[1] ;4514:J P[2] 100% CNT100 ; 15:J P[3] 100% CNT100 ; 16:J P[4] 100% CNT50 ; 17:J P[5] 100% CNT50 ;18:L P[6:w261bs1115] 2000mm/sec FINE : SPOT[SD=10,P=2,S=2,ED=10] ; 19:J P[7] 100% CNT50 ; . . . . . .87:L P[72:w261bs1245] 2000mm/sec FINE : SPOT[SD=10,P=1,S=1,ED=10] ; 88:J P[73] 100% CNT80 ; 89:J P[74] 100% CNT100 ; 90:J P[75] 100% CNT100 ; 91:J P[76] 100% CNT100 ;焊点号，将机器人光标移到P[X]上，点击ENTER 键即可编辑。

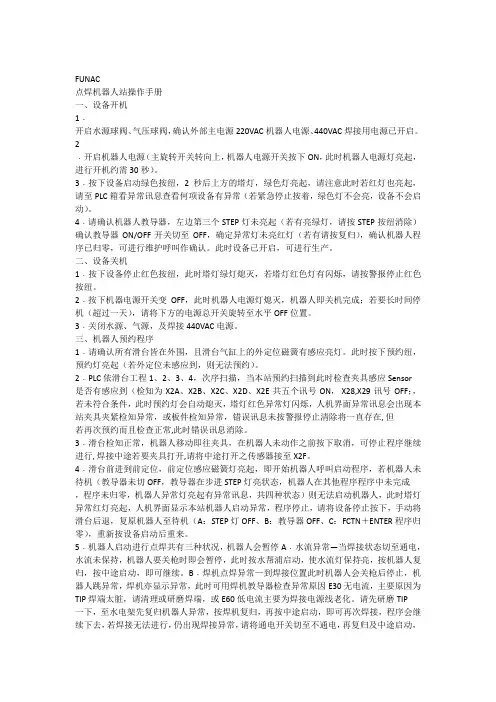

FUNAC点焊机器人站操作手册一、设备开机1﹒开启水源球阀、气压球阀，确认外部主电源220VAC机器人电源、440VAC焊接用电源已开启。

2﹒开启机器人电源（主旋转开关转向上，机器人电源开关按下ON，此时机器人电源灯亮起，进行开机约需30秒）。

3﹒按下设备启动绿色按纽，2秒后上方的塔灯，绿色灯亮起，请注意此时若红灯也亮起，请至PLC箱看异常讯息查看何项设备有异常（若紧急停止按着，绿色灯不会亮，设备不会启动）。

4﹒请确认机器人教导器，左边第三个STEP灯未亮起（若有亮绿灯，请按STEP按纽消除）确认教导器ON/OFF开关切至OFF，确定异常灯未亮红灯（若有请按复归），确认机器人程序已归零，可进行维护呼叫作确认。

此时设备已开启，可进行生产。

二、设备关机1﹒按下设备停止红色按纽，此时塔灯绿灯熄灭，若塔灯红色灯有闪烁，请按警报停止红色按纽。

2﹒按下机器电源开关变OFF，此时机器人电源灯熄灭，机器人即关机完成；若要长时间停机（超过一天），请将下方的电源总开关旋转至水平OFF位置。

3﹒关闭水源、气源，及焊接440VAC电源。

三、机器人预约程序1﹒请确认所有滑台皆在外围，且滑台气缸上的外定位磁簧有感应亮灯。

此时按下预约纽，预约灯亮起（若外定位未感应到，则无法预约）。

2﹒PLC依滑台工程1、2、3、4，次序扫描，当本站预约扫描到此时检查夹具感应Sensor是否有感应到（检知为X2A、X2B、X2C、X2D、X2E共五个讯号ON， X28,X29讯号OFF；，若未符合条件，此时预约灯会自动熄灭，塔灯红色异常灯闪烁，人机界面异常讯息会出现本站夹具夹紧检知异常，或板件检知异常，错误讯息未按警报停止清除将一直存在, 但若再次预约而且检查正常,此时错误讯息消除。

3﹒滑台检知正常，机器人移动即往夹具，在机器人未动作之前按下取消，可停止程序继续进行, 焊接中途若要夹具打开,请将中途打开之传感器接至X2F。

4﹒滑台前进到前定位，前定位感应磁簧灯亮起，即开始机器人呼叫启动程序，若机器人未待机（教导器未切OFF，教导器在步进STEP灯亮状态，机器人在其他程序程序中未完成，程序未归零，机器人异常灯亮起有异常讯息，共四种状态）则无法启动机器人，此时塔灯异常红灯亮起，人机界面显示本站机器人启动异常，程序停止，请将设备停止按下，手动将滑台后退，复原机器人至待机（A：STEP灯OFF、B：教导器OFF、C：FCTN＋ENTER程序归零），重新按设备启动后重来。

发那科机器人操作说明书发那科机器人是一种高性能的机器人，可以用于各种工业生产中，具有高效、精准、稳定等特点。

本文将详细介绍发那科机器人的操作方法，以帮助使用者更好地掌握其操作技能，提高工作效率。

一、机器人基本结构发那科机器人由机器人本身和控制系统两部分组成。

机器人包括机械臂、电机、传感器等，控制系统则由机器人控制器、电脑等组成。

机械臂是机器人的重要组成部分，由臂体和关节组成，可灵活运动。

电机控制机械臂的运动，传感器可以监测机械臂的位置、角度、速度等参数。

机器人控制器相当于机器人的“大脑”，负责控制机器人的动作。

二、机器人操作方法1. 机器人基本操作（1）启动机器人将机器人控制器通电，并启动控制软件。

检查机器人的电缆和气管是否连接正常，确保机器人运行安全无故障。

（2）调整机器人姿态通过控制软件调整机器人姿态，确保机器人可以顺利执行任务。

这包括调整机械臂的起始位置、运动轨迹、速度等参数。

（3）设置任务程序设置机器人运动任务程序。

可以通过手动编程或使用预先设计好的程序实现。

（4）启动任务启动任务程序，让机器人开始工作。

可以通过监控机器人运动情况，及时调整机器人的运动模式和运动轨迹，确保机器人可以准确完成任务。

2. 机器人高级操作（1）复杂路径的规划与处理对于一些复杂的工业生产任务，需要机器人完成复杂的路径规划和处理。

这包括使用机器视觉系统和三维建模软件，对工作场景进行模拟和分析，制定机器人路径规划方案，并使用控制软件进行编程。

（2）机器人联动控制在一些需要多台机器人协同完成的工业生产场景中，需要实现机器人联动控制。

这需要在机器人控制系统中设置多个控制程序，并根据机器人的位置和状态进行实时控制，保证机器人可以协调配合，达到高效的生产效果。

三、安全操作要点机器人具有高效、精准、稳定等特点，但是在操作机器人时，需要注意安全。

以下几点是机器人操作中需要特别注意的安全事项。

（1）保持机器人周围的安全区域，避免人员进入机器人作业区域，避免发生意外伤害事故。

上海奥特博格汽车工程有限公司目录第一章：设备指示灯、按钮开关说明 (5)：PLC从站控制柜指示灯、按钮开关 (5)：PLC从站三色灯状态 (6)：机器人控制柜指示灯、按钮开关 (7)：机器人示教器按钮开关 (8)：水汽面板按钮开关介绍 (19)：机器人示教器状态栏介绍 (11): 机器人控制柜及从站箱介绍 (12)第二章：系统自动操作说明 (15)：系统启动步骤 (15)：系统自动运行条件 (17)：系统自动运行步骤 (18)第三章：机器人在焊接时被中断后的再启动 (18)：系统急停后的再启动步骤 (18)：停止后的再启动步骤 (19)：安全门被打开后的再启动 (19)第四章：系统作业程序 (20)：主程序 (20)：子程序 (20)第五章：安全操作规范 (22)第六章：系统通讯 (20)附表： (23)机器人信号表 (23)前言第一章设备指示灯、按钮开关说明在使用以下所述设备上的按钮、开关时，必须要明白这些按钮、开关的使用方法及作用。

以免造成设备的损坏！、PLC从站控制柜指示灯、按钮开关：AIR OK（气压正常指示灯）：机器人检测气压正常则此指示灯常亮FLOW OK(水流正常指示灯)：机器人检测水流正常则此指示灯常亮Timer Alarm(焊机报警指示灯)：机器人检测焊机有无报警，有则此指示灯亮START(机器人启动)：机器人启动（手动）按钮。

在自动运行下，请勿操作此按钮启动FAULT/HOLD(故障/暂停按钮):机器人暂停按钮，按下此按钮后，机器人减速停止，指示灯亮、PLC从站三色灯状态：、机器人控制柜指示灯、按钮开关：1、手/自动模式开关：此开关共有三个档位-AUTO挡为自动模式、T1为手动慢速模式、T2为手动全速模式2、FAULT RESET(报警复位):在机器人控制柜出现报警情况下，操作此按钮消除报警3、CYCLE START(循环启动)：机器人在进入运行状态时，此按钮灯常亮4、FAULT(异常报警):机器人出现故障时此指示灯常亮5、POWER(电力接通):机器人控制柜接通电源并正确启动后，此指示灯常亮6、EMERGENCY STOP(紧急停止):按下此按钮后，机器人立即停止，此时FAULT灯亮。

FANUC机器人操作说明书1．概要 (3)2．坐标系 (7)3．程序创建 (11)4．动作指令 (12)5．焊接指令 (16)6．摆动指令 (18)7．寻点指令 (20)概要•机器人•控制装置•示教器机器人机器人是由通过伺服电机驱动的轴和手腕构成的机构部件。

手腕叫做机臂，手腕的接合部叫做轴杆或者关节。

最初的3轴（J1.J2.J3）叫做基本轴。

机器人的基本构成，由该基本轴分别由几个直动轴和旋转轴构成而确定。

机械手腕轴对安装在法兰盘上的末端执行器（焊枪）进行操控。

如进行扭转、上下摆动、左右摆动之类的动作。

机械臂控制装置机器人控制装置，由电源装置、用户接口电路、动作控制电路、存储电路、I/O电路等构成。

用户在进行控制装置的操作时，使用示教操作盘和操作箱。

动作控制电路通过主cpu印刷电路板，对用来操作包含附加轴在内的机器人的所有轴之伺服放大器进行控制。

示教操作盘与菜单相关的键控开关与JOG相关的键控开关与执行相关的键控开关与编辑相关的键控开关2.坐标系坐标系是位确定机器人的位置和姿势而在机器人或空间上进行定义的位置坐标系统。

坐标系有关节坐标系、关节坐标系关节坐标系是设定在机器人的关节中的坐标系。

关节坐标系中的机器人的位置和状态，以各关节的底座侧的关节坐标系为基准而确定。

下图中的关节坐标系的关节值，处在所有轴都为0°的状态.关节坐标系刀具坐标系这是用来定义刀尖点(TCP)的位置和刀具姿势的坐标系.刀具坐标系必须事先进行设定.位定义时.将由机械接口坐标系代替刀具坐标系。

世界坐标系世界坐标系，是被固定在空间上的标准笛卡尔坐标系，其被固定在机器人事先确定的位置。

用户坐标系基于该坐标系而设定。

她用于位置数据的示教和执行。

用户坐标系用户坐标系，是用户对每个作业空间进行定义的笛卡尔坐标系。

它用于位置寄存器的示教和执行、位置补偿指令的执行等。

位定义时将由世界坐标系来替代该坐标系。

注：在程序示教后改变了刀具或用户坐标系的情况下，必须重新设定程序的各示教点和范围。

FANUC机器人操作说明书资料FANUC机器人操作说明书资料一、安全注意事项在使用FANUC机器人之前，请务必阅读以下安全注意事项，确保操作过程的安全性：1、机器人操作应由经过充分培训且熟悉机器人系统的操作员进行。

未经授权的人员操作可能导致人身伤害或设备损坏。

2、确保机器人运行区域内的安全。

在操作机器人之前，清除杂物，确保机器人移动路径畅通无阻。

3、始终保持机器人周围的工作区域整洁、清晰，以防止意外碰撞。

4、在操作机器人之前，务必确认急停装置的位置并确保其处于良好状态。

5、操作机器人时，必须始终保持警惕，以防潜在的危险。

6、在操作过程中，如果机器人出现任何异常情况，立即按下紧急停止按钮，以停止机器人运动。

7、定期对机器人进行维护和检查，以确保其始终处于良好状态。

二、基本操作以下是FANUC机器人的基本操作步骤：1、打开机器人控制电源，启动机器人。

2、通过示教器或触摸屏界面，输入机器人程序并加载运行。

3、使用手动控制模式，手动操纵机器人的关节轴，使其移动到所需位置。

4、根据程序设置，调整机器人的运动速度和加速度，以确保安全运行。

5、在运行过程中，根据需要调整机器人的运动轨迹和姿态。

6、当完成程序运行时，通过示教器或触摸屏界面停止程序的执行。

7、关闭机器人电源，结束操作。

三、编程与调试以下是FANUC机器人的编程与调试步骤：1、使用示教器或触摸屏界面进入编程模式。

2、根据所需任务和工艺要求，创建新的机器人程序或修改现有程序。

3、在程序中添加必要的指令和动作，以实现所需的运动路径和姿态。

4、对程序进行调试和优化，确保机器人在安全、稳定和高效的情况下运行。

5、在调试过程中，根据实际运行情况进行必要的参数调整和优化。

6、当程序调试完成后，将其保存并退出编程模式。

7、在实际运行过程中，根据需要随时调整程序参数和指令，以满足不同的工艺需求。

四、维护与保养为了保证FANUC机器人的稳定性和持久性，以下是一些建议的维护与保养操作：1、定期检查机器人的关节轴、传感器和电缆等部件是否有磨损或损坏。

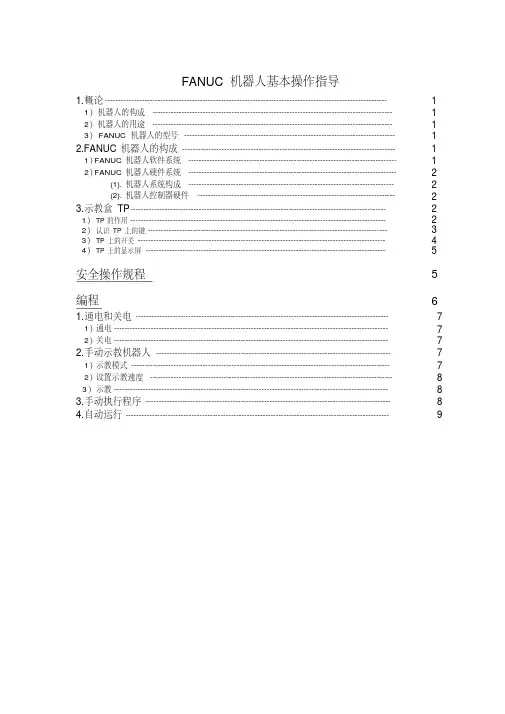

FANUC机器人基本操作指导1. 概论 (1)1) 机器人的构成 (1)2) 机器人的用途 (1)3) FANUC机器人的型号 (1)2. FANUC机器人的构成............. ... . (1)1) FANUC机器人软件系统 (1)2) FANUC机器人硬件系统 (2)(1) •机器人系统构成 (2)(2) .机器人控制器硬件 (2)3・示教盒TP (2)1) TP的作用 (2)2) 认识TP上的键 (3)3) TP±的开矢 (4)4) TP上的显示屏 (5)安全操作规程5编程61 •通电和矢电......... ............................... —— (7)1) 通电 (7)2) 尖电7 2•手动示教机器人. (7)1) 示教模式 (7)2) 设置示教速度 (8)3) 示教8 3•手动执行程序........................................ ——.. (8)4.自动运行............ . (9)一•概论 1 •机器人的构成是由伺服电机驱动的机械机构组成的，各环节每一个结合处是一个矢节点或坐标系（见图1）2机器人的用途Arcwelding （弧焊），Spotwelding （点焊）,Handing （搬运）,Sealing （涂胶）,Painting（喷漆），去毛刺，切割，激光焊接•测量等.3.FANUC 机器人的型号主要型号：轴数手部负重（kg ）4/6 0.56 56 10（6）6 20（10）6 210/（165 等）6 50/（70,20）二FANUC 机器人的构成1. FANUC 机器人软件系统Han dli ng 用于搬运 M-1iALR Mate 200iC M-10iA M-20iA R-2000iB M-710iC 图1Tool Arc Tool Spot Tool Seali ng Tool Pai nt ToolLaser Tool 用于弧焊用于点焊用于布胶用于油漆用于激光焊接和切割2. FANUC机器人硬件系统1）机器人系统构成（见图2）软盘驱动器2）机器人控制器硬件（见图3）二•示教盒TP1. TP的作用再生宅阻凤翕仁鹏複弋器机器人换作箱控制器悍接设备1）点动机器人2）编写机器人程序3）试运行程序4）生产运行5）查阅机器人的状态（I/O设置，位置，焊接电流）2.认识TP±的键（见图4）状态指示灯rjff狀态魄 \ \On-The-Fly fl MAN帚C TN键MIB-Ui 1Vi P功能键。

FANUC 机器人基本操作指导1.概论----------------------------------------------------------------------------------------------------------- 1 1）机器人的构成------------------------------------------------------------------------------------------- 1 2）机器人的用途------------------------------------------------------------------------------------------- 1 3）FANUC 机器人的型号-------------------------------------------------------------------------------- 1 2.FANUC 机器人的构成--------------------------------------------------------------------------------- 1 1） FANUC 机器人软件系统------------------------------------------------------------------------------- 1 2） FANUC 机器人硬件系统------------------------------------------------------------------------------- 2 (1). 机器人系统构成------------------------------------------------------------------------------ 2 (2). 机器人控制器硬件--------------------------------------------------------------------------- 2 3.示教盒 TP------------------------------------------------------------------------------------------------- 2 1）TP 的作用------------------------------------------------------------------------------------------------2 2）认识 TP 上的键------------------------------------------------------------------------------------------3 3）TP 上的开关---------------------------------------------------------------------------------------------4 4）TP 上的显示屏------------------------------------------------------------------------------------------5安全操作规程 编程1.通电和关电-----------------------------------------------------------------------------------------------1） 通电-------------------------------------------------------------------------------------------------------2） 关电-------------------------------------------------------------------------------------------------------2.手动示教机器人----------------------------------------------------------------------------------------1） 示教模式-------------------------------------------------------------------------------------------------2） 设置示教速度-------------------------------------------------------------------------------------------3）示教-------------------------------------------------------------------------------------------------------3.手动执行程序--------------------------------------------------------------------------------------------4.自动运行----------------------------------------------------------------------------------------------------5 67 7 7 7 7 8 8 8 9一.概论1.机器人的构成 是由伺服电机驱动的机械机构组成的,各环节每一个结合处是一个关节点或坐标系 (见图 1)图1 2.机器人的用途 Arcwelding(弧焊),Spotwelding(点焊),Handing(搬运),Sealing(涂胶),Painting(喷漆), 去毛刺,切割,激光焊接.测量等. 3.FANUC 机器人的型号 主要型号: 型号 轴数 手部负重(kg) M-1iA 4/6 0.5 LR Mate 200iC 6 5 M-10iA 6 10(6) M-20iA 6 20(10) R-2000iB 6 210/(165 等) M-710iC 6 50/(70,20)二.FANUC 机器人的构成1. FANUC 机器人软件系统 Handling Tool 用于搬运 Arc Tool 用于弧焊 Spot Tool 用于点焊 Sealing Tool 用于布胶 Paint Tool 用于油漆 Laser Tool 用于激光焊接和切割12. FANUC 机器人硬件系统 1)机器人系统构成（见图 2）图22)机器人控制器硬件（见图 3）三.示教盒 TP1.TP 的作用图321）点动机器人 2）编写机器人程序 3）试运行程序 4）生产运行 5）查阅机器人的状态（I/O 设置，位置，焊接电流） 2.认识 TP 上的键（见图 4）图4 新版彩色 TP，如下图3新彩色 TP3.TP 上的开关（见图 5）图54新版彩色 TP5（表 1） TP 开关 DEADMAN 开关 急停按钮此开关控制 TP 有效/无效，当 TP 无效时，示教、编程、手动运行不能 被使用。
