数控车床零件程序编制及模拟加工实训数控技术是近年来发展最为迅猛的高新技术之一,数控机床作为数控技术的重要应用领域,已经成为工业化生产中不可或缺的先进设备。
而数控车床作为数控机床的重要代表之一,除了为企业带来高效率的生产外,还为人们提供了更加精准、稳定、高质量的生产工具。
在学习数控车床的时候,程序编制及模拟加工实训是非常重要的环节,下面就来详细介绍一下。
一、数控车床零件程序编制1.确定数控车床工艺路线和加工方法数控车床零件编程前,需要根据零件的特点、工件材料和要求等因素,确定加工工艺路线和加工方法。
比如,确定零件需要进行的工艺流程,以及每道加工工序所使用的刀具和刀具的选用规则等等。
2.确定工件坐标系和基准点位置确定好加工的工艺路线之后,需要确定的就是工件坐标系和基准点位置。
在编写数控程序时,必须精确地规定工件坐标系及各工件表面的位置、形状、尺寸和位置关系。
3.确定切削参数根据零件的特点和工件材料确定切削参数,包括切削速度、切削深度、进给速度等。
4.建立加工刀具库数控车床零件编程,涉及到很多种刀具的选用,因此建立加工刀具库非常重要。
建立加工刀具库包括确定刀具的外形、长度、直径、刀头半径等。
5.编写加工程序这是最重要的一步,也是整个数控车床零件编程最为重要的环节。
在编写数控程序的时候,需要对加工坐标系、切削参数、工件坐标系、刀具库等方面进行设置。
二、数控车床模拟加工实训数控车床模拟加工实训是数控车床零件程序编制的一个重要环节,既可以前期预先评估程序的正确性,又可以及时调整程序,精调程序,同时也为后期工件的成功加工提供了把握。
数控车床模拟加工实训的步骤如下:1.安装模拟加工软件首先需要安装适合自己使用的模拟加工软件,一般选择的软件有VERICUT、UG等,然后根据需求进行设置。
2.加载数控程序在软件中加载零件数控程序,并且导入刀具库和工件坐标系。
软件会给出程序的加工路径,以便进行模拟加工。
3.进行模拟加工进行模拟加工的同时需要监控加工过程中的切削力、切削温度等情况。

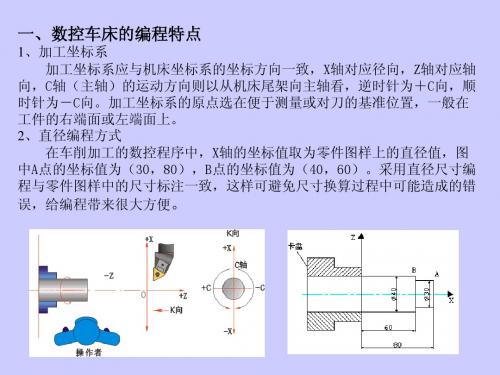

数控车床的程序编制一、数控车床的编程特点数控车床的编程有如下特点:(1)在一个程序段中,依据图样上标注的尺寸,可以采纳肯定值编程、增量值编程或二者混合编程。
(2)由于被加工零件的径向尺寸在图样上和测量时都是以直径值表示,所以用肯定值编程时,X以直径值表示;用增量值编程时,以径向实际位移量的二倍值表示,并附上方向符号(正向可以省略)。
(3)为提高工件的径向尺寸精度,X向的脉冲当量取Z向的一半。
(4)由于车削加工常用棒料或锻料作为毛坯,加工余量较大,所以为简化编程,数控装置常具备不同形式的固定循环,可进行多次重复循环切削。
(5)编程时,常认为车刀刀尖是一个点,而实际上为了提高刀具寿命和工件表面质量,车刀刀尖常做成一个半径不大的圆弧,因此为提高加工精度,当编制圆头车刀程序时,需要对刀具半径进行补偿。
数控车床一般都具有刀具半径自动补偿功能(G41,G42),这时可直接按工件轮廓尺寸编程。
(6) 很多数控车床用X、Z表示肯定坐标指令,用U、W表示增量坐标指令。
而不用G90、G91指令。
数控车床的机床原点定义为主轴旋转中心线与车床端面的交点,图3-1中的O即为机床原点。
主轴轴线方向为Z轴,刀具远离工件的方向为Z轴正方向。
X轴为水平径向,且刀具远离工件的方向为正方向。
为了便利编程和简化数值计算,数控车床的工件坐标系原点一般选在工件的回转中心与工件右端面或左端面的交点上。
二、车削固定循环功能由于车削的毛坯多为棒料和铸锻件,因此车削加工多为大余量多次走刀。
所以在车床的数控装置中总是设置各种不同形式的固定循环功能。
如内外圆柱面循环,内外锥面循环,切槽循环和端面循环,内外螺纹循环以及各种复合面的粗车循环等。
各种数控车床的掌握系统不同,因此这些循环的指令代码及其程序格式也不尽相同。
必需依据使用说明书的详细规定进行编程。
1. 圆柱面切削循环编程格式: G90 X(U) — Z(W) — F—;其中:X、Z — 圆柱面切削的终点坐标值;U、W— 圆柱面切削的终点相对于循环起点坐标重量。
前言现代科学技术的发展极大地推动了不同学科的交叉与渗透,引起了工程领域的技术改造与革命。
在机械工程领域,由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化,使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化,使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶段。
机电一体化主要体现在数控技术及应用上,在这次实训中,感触最深的是了解了数控机床在机械制造业中的重要性,它是电子信息技术和传统机械加工技术结合的产物,它集现代精密机械、计算机、通信、液压气动、光电等多学科技术为一体,具有高效率、高精度、高自动和。
摘要数控技术是机械加工自动化的基础,是数控机床的核心技术,其水平高低关系到国家战略地位和体现国家综合国力的水平,近年来,PLC在工业自动控制领域应用愈来愈广,它在控制性能、组机周期和硬件成本等方面所表现出的综合优势是其它工控产品难以比拟的。
随着PLC技术的发展, 它在位置控制、过程控制、数据处理等方面的应用也越来越多。
在机床的实际设计和生产过程中,为了提高数控机床加工的精度,对其定位控制装置的选择就显得尤为重要。
FBs系列PLC的NC定位功能较其它PLC更精准,且程序的设计和调试相当方便。
本文提出的是如何应用PLC的NC定位控制实现机床数控系统控制功能的方法来满足控制要求,在实际运行中是切实可行的。
整机控制系统具有程序设计思路清晰、硬件电路简单实用、可靠性高、抗干扰能力强,具有良好的性能价格比等显著优点,其软硬件的设计思路可供工矿企业的相关数控机床设计改造借鉴。
目录第一章:概述1.1、数控机床的发展趋势 (1)1.2、数控机床的发展历史 (2)第二章:数控加工的特点与刀具2.1、数控机床的特点 (3)2.1.1、数控车床的5大特点 (4)2.2、数控机床的常用种类 (4)2.3、数控机床的刀具选择与应用 (5)第三章:数控机床的程序编写3.1、数控机床的编程 (6)3.1.1、数控机床的自动编程内容与步骤 (6)3.1.2、数控机床编程的基本概览 (9)3.2、数控机床常用术语 (9)第四章:数控车床程序编程 (11)第一章概述1.1、数控机传递个发展趋势数控机床数字控制机床是用数字代码形式的信息(程序指令),控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床,简称数控机床。
数控车床程序编制的基本方法一、数控车床程序编制差不多方法Ⅰ1.快速移动指令G00用于快速移动并定位刀具,模态有效;快速移动的速度由机床数据设定,因此G00指令不需加进给量指令F,用G00指令能够实现单个坐标轴或两个坐标轴的快速移动。
快速移动指令G00的程序段格式:G00 X_ Z_程序段中X_ Z_是G00移动的终点坐标2.直线插补指令G01使刀具以直线方式从起点移动到终点,用F指令设定的进给速度,模态有效;能够实现单个坐标轴直线移动或两个坐标轴的同时直线移动。
直线插补指令的格式:G01 X_ Z_ F_程序段中X_ Z_是G01移动的终点坐标3.用G94和G95设定F指令进给量单位G94设定的F指令进给量单位是毫米/分钟(mm/min);G95设定的F指令进给量单位是毫米/转(mm/r)。
进给量的换算:如主轴的转速是S(单位为r/min),G94设定的F指令进给量是F(mm/min),G95设定的F指令进给量是f(单位是mm/r),换算公式:F=fS4.编程实例编程实例图刀具表T01 93°外圆正偏刀切削用量主轴速度S 500r/min进给量F 0.2mm/r切削深度a p小于4mm 加工程序程序注释SK01.MPF 主程序名N10 G90 G54 G95 G23 S500 M03 T01 设定工件坐标系,主轴转速为500 r/min,选择1号刀,用G95设定进给量F单位(N10 G90G54G94G23S500 M03 T01)或用G94设定进给量F单位N20 G00 X18 Z2 快速移动点定位N30 G01 X18 Z-15 F0.2 车ø18外圆,进给量F=0.2mm/r(N30 G01 Z-15 F100) 车ø18外圆,进给量F=100mm/minN40 X24 车台阶面N50 Z-30 车ø24外圆长30mm(比零件总长加割刀宽度略长)N60 X26 车出毛坯外圆N70 G00 X50 Z200 快速移动点定位至换刀点N80 M05 主轴停止N90 M02 程序终止二、数控车床程序编制差不多方法Ⅱ1.绝对尺寸G90和增量尺寸G91分别代表绝对尺寸数据输入和增量尺寸数据输入,模态有效。
第2章 数控加工的程序编制1.概述2.1.1 数控编程的基本概念在数控机床上加工零件时,一般首先需要编写零件加工程序,即用数字形式的指令代码来描述被加工零件的工艺过程、零件尺寸和工艺参数(如主轴转速、进给速度等),然后将零件加工程序输入数控装置,经过计算机的处理与计算,发出各种控制指令,控制机床的运动与辅助动作,自动完成零件的加工。
当变更加工对象时,只需重新编写零件加工程序,而机床本身则不需要进行调整就能把零件加工出来。
这种根据被加工零件的图纸及其技术要求、工艺要求等切削加工的必要信息,按数控系统所规定的指令和格式编制的数控加工指令序列,就是数控加工程序,或称零件程序。
要在数控机床上进行加工,数控加工程序是必须的。
制备数控加工程序的过程称为数控加工程序编制,简称数控编程(NC programming),它是数控加工中的一项极为重要的工作。
2.1.2 数控编程方法简介数控编程方法可以分为两类,一类是手工编程;另一类是自动编程。
手工编程1.手工编程是指编制零件数控加工程序的各个步骤,即从零件图纸分析、工艺决策、确定加工路线和工艺参数、计算刀位轨迹坐标数据、编写零件的数控加工程序单直至程序的检验,均由人工来完成。
对于点位加工或几何形状不太复杂的平面零件,数控编程计算较简单,程序段不多,手工编程即可实现。
但对轮廓形状由复杂曲线组成的平面零件,特别是空间复杂曲面零件,数值计算则相当繁琐,工作量大,容易出错,且很难校对。
据资料统计,对于复杂零件,特别是曲面零件加工,用手工编程时,一个零件的编程时间与在机床上实际加工时间之比,平均约为30:1。
数控机床不能开动的原因中,有20~30%是由于加工程序不能及时编制出来而造成的。
因此,为了缩短生产周期,提高数控机床的利用率,有效地解决各种模具及复杂零件的加工问题,采用手工编程已不能满足要求,而必须采用自动编程方法。
2. 自动编程进行复杂零件加工时,刀位轨迹的计算工作量非常大,有些时候,甚至是不现实的。
数控车床程序设计、程序编写数控车床程序设计、程序编写1. 程序设计程序设计是数控车床操作中的关键环节之一。
在进行程序设计之前,需要对加工对象的形状、尺寸、材料等进行详细分析,并制定加工方案。
程序设计包括以下几个步骤:1. 确定加工路线和加工顺序:根据加工对象的形状和特点,设计出合理的加工路线和加工顺序,保证工件的加工质量和效率。
2. 建立数学模型:根据加工路线和加工顺序,建立数学模型,描述车刀在不同位置和角度下与工件的相对位置关系。
3. 刀具选择:根据加工对象的材料和形状,选择合适的刀具进行加工。
4. 刀补偿:根据刀具的尺寸和加工要求,进行刀补偿的计算和设置,保证加工出的工件尺寸符合设计要求。
5. 编写加工程序:根据数学模型和刀补偿数据,编写加工程序,包括刀具的启动、停止和移动等指令。
2. 程序编写程序编写是将程序设计的结果转化为真实的数控指令的过程。
在进行程序编写之前,需要对数控系统进行设置和调试。
程序编写包括以下几个步骤:1. 设置坐标系:根据加工方案和工件的坐标系要求,设置数控系统的坐标系。
2. 设置刀具补偿:根据刀具的尺寸和加工要求,设置数控系统的刀具补偿参数。
3. 设置加工速度:根据加工要求和机床的性能,设置数控系统的加工速度。
4. 编写程序:根据程序设计的结果,使用数控系统提供的编程语言编写加工程序,包括刀具的启动、停止和移动等指令。
5. 调试程序:在数控系统上进行程序的调试,检查程序是否正确,并进行必要的修改和优化。
在程序编写过程中,需要严格按照数控系统的编程规范进行操作,确保程序的正确性和可靠性。
以上是数控车床程序设计和程序编写的简要介绍,希望可以帮助您更好地理解数控车床的工作原理和操作流程。
数控车床的程序编制步骤数控车床程序编制是将零件加工的工艺要求和加工参数转换为机床能够执行的指令序列并载入数控系统,使机床按照程序要求自动完成加工过程。
下面是数控车床程序编制的典型步骤:1.了解零件图纸和工艺要求:仔细研究零件图纸,了解零件的尺寸要求、形状要求以及表面质量要求等,还要确定零件的加工顺序和工艺路线。
2.选择工具和刀具:根据零件的要求和加工工艺,选择合适的车刀、镗刀、钻刀及其加工参数。
3.制定加工工艺:根据零件的尺寸要求和形状要求,制定适当的车削切削参数和轮廓刀补偿值,并确定刀具路径。
4.确定坐标系和参考点:选择适当的坐标系和参考点,并确定零点的坐标位置。
5.数控系统参数设置:根据机床和数控系统的特点,设置数控系统的参数,如坐标系、移动速度、进给量等。
6.编写数控程序:使用数控编程语言,按照零件加工工艺要求,逐步编写数控程序。
7.先练习:在计算机仿真软件中,根据编写的数控程序进行仿真操作,以验证程序正确性。
修正程序错误。
8.载入数控系统:将编写好的数控程序,通过U盘、本地网络等方式,载入数控系统中。
9.导入刀具和工件坐标:确定刀具的初始位置、起刀点和工作零点,导入数控系统中。
10.设置工件坐标系:根据图纸和实际加工需求,设置工件坐标系和坐标偏移。
11.调试程序:使用手动操作或自动操作,对数控系统进行调试,确保程序的安全性和准确性。
12.加工实践:进行实际加工操作,监控加工过程中各项参数的变化,并及时调整。
13.检验零件:完成加工后,根据图纸要求进行零件的测量和检验,确保零件质量满足要求。
14.优化程序:根据实际加工情况,调整和优化数控程序,提高加工效率和质量。
15.存档和备份:将编写好的数控程序进行保存和备份,以备后续使用。
总结起来,数控车床程序编制是一项精细的工作,需要熟悉机床、工具和数控系统的基本原理,同时要具备良好的图纸分析和数控编程能力。
通过以上步骤的严格执行,可以确保数控车床加工过程的准确性和安全性。
