数控加工程序的编制.

数控加工程序编制——数控车阶梯轴程序编制一、数控加工的介绍数控机床是一种由计算机控制的机床，通过预先编制好的程序来实现加工工序的自动化和高精度。

与传统机床相比，数控机床具有以下优点：•高速：数控机床能够以很高的速度完成加工，加速了加工效率。

•高精度：数控机床的运动系统精度高，能够保证加工零件的高精度。

•自动化程度高：数控机床能够自动化地完成加工工序，减少了人为因素对生产过程的干扰。

因此，数控加工逐渐成为各种工业制造业中的重要一环，其中数控车加工是数控加工中的一种常见工艺。

二、数控车加工阶梯轴的设计方案为了加深对数控车加工工艺的理解，我们以阶梯轴的加工为例，介绍数控车加工的基本流程。

2.1 阶梯轴的设计参数•材料：圆钢棒材•直径：10mm•长度：100mm•阶梯高度：5mm•阶梯数量：4个2.2 阶梯轴的CAD图形2.3 阶梯轴的加工路线•①：直径加工（10mm）•②：端面面铣削•③：上小径面铣削•④：过渡面铣削1•⑤：上阶梯面铣削•⑥：过渡面铣削2•⑦：下阶梯面铣削•⑧：下小径面铣削•⑨：倒角三、数控车阶梯轴程序编制3.1 G-code编写规范G-code是数控编程语言的一种，它是一种基于ASCII码的简单且通用的编程语言。

在数控车加工阶梯轴的程序编制中，我们需要规范化地编写G-code，以确保程序能够正确执行。

以下是G-code编写的常用规范：•每行不超过80个字符，以大写字母开头。

•数值统一使用绝对值模式。

•插补方式使用G01、G02、G03等。

•转速、进给速度、工具槽号计划时要使用变量，不要使用常量。

•在程序的起始位置加入T、S、F等代码，分别表示刀具、主轴转速、进给速度。

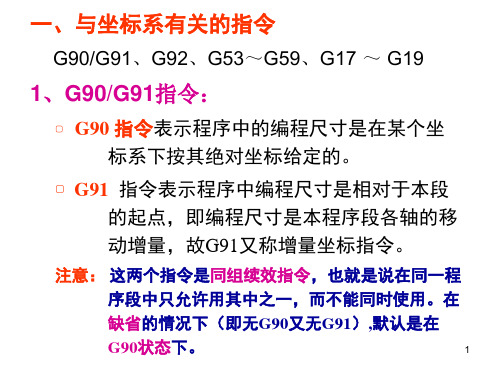

•在程序开头应该有G90和G54，分别表示绝对模式、坐标系的选择。

3.2 程序编制过程3.2.1 直径加工（10mm）首先，我们需要使用G00命令进行快速定位，然后使用G01命令进行慢速切割加工。

这个步骤是阶梯轴的第一步，也是整个加工过程中最简单的一步。

第2章 数控加工的程序编制1．概述2.1.1 数控编程的基本概念在数控机床上加工零件时，一般首先需要编写零件加工程序，即用数字形式的指令代码来描述被加工零件的工艺过程、零件尺寸和工艺参数(如主轴转速、进给速度等)，然后将零件加工程序输入数控装置，经过计算机的处理与计算，发出各种控制指令，控制机床的运动与辅助动作，自动完成零件的加工。

当变更加工对象时，只需重新编写零件加工程序，而机床本身则不需要进行调整就能把零件加工出来。

这种根据被加工零件的图纸及其技术要求、工艺要求等切削加工的必要信息，按数控系统所规定的指令和格式编制的数控加工指令序列，就是数控加工程序，或称零件程序。

要在数控机床上进行加工，数控加工程序是必须的。

制备数控加工程序的过程称为数控加工程序编制，简称数控编程（NC programming），它是数控加工中的一项极为重要的工作。

2.1.2 数控编程方法简介数控编程方法可以分为两类，一类是手工编程；另一类是自动编程。

手工编程1.手工编程是指编制零件数控加工程序的各个步骤，即从零件图纸分析、工艺决策、确定加工路线和工艺参数、计算刀位轨迹坐标数据、编写零件的数控加工程序单直至程序的检验，均由人工来完成。

对于点位加工或几何形状不太复杂的平面零件，数控编程计算较简单，程序段不多，手工编程即可实现。

但对轮廓形状由复杂曲线组成的平面零件，特别是空间复杂曲面零件，数值计算则相当繁琐，工作量大，容易出错，且很难校对。

据资料统计，对于复杂零件，特别是曲面零件加工，用手工编程时，一个零件的编程时间与在机床上实际加工时间之比，平均约为30：1。

数控机床不能开动的原因中，有20～30％是由于加工程序不能及时编制出来而造成的。

因此，为了缩短生产周期，提高数控机床的利用率，有效地解决各种模具及复杂零件的加工问题，采用手工编程已不能满足要求，而必须采用自动编程方法。

2. 自动编程进行复杂零件加工时，刀位轨迹的计算工作量非常大，有些时候，甚至是不现实的。

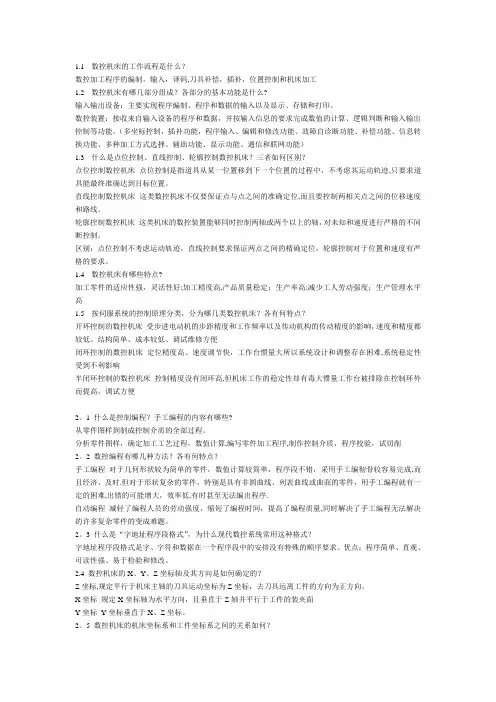

1.1数控机床的工作流程是什么？数控加工程序的编制，输入，译码,刀具补偿，插补，位置控制和机床加工1.2数控机床有哪几部分组成？各部分的基本功能是什么?输入输出设备：主要实现程序编制、程序和数据的输入以及显示、存储和打印。

数控装置：接收来自输入设备的程序和数据，并按输入信息的要求完成数值的计算、逻辑判断和输入输出控制等功能。

（多坐标控制，插补功能，程序输入、编辑和修改功能、故障自诊断功能、补偿功能、信息转换功能、多种加工方式选择、辅助功能、显示功能、通信和联网功能）1.3什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？点位控制数控机床点位控制是指道具从某一位置移到下一个位置的过程中，不考虑其运动轨迹,只要求道具能最终准确达到目标位置。

直线控制数控机床这类数控机床不仅要保证点与点之间的准确定位,而且要控制两相关点之间的位移速度和路线。

轮廓控制数控机床这类机床的数控装置能够同时控制两轴或两个以上的轴，对未知和速度进行严格的不间断控制。

区别：点位控制不考虑运动轨迹，直线控制要求保证两点之间的精确定位，轮廓控制对于位置和速度有严格的要求。

1.4数控机床有哪些特点?加工零件的适应性强，灵活性好;加工精度高,产品质量稳定；生产率高;减少工人劳动强度；生产管理水平高1.5按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？开环控制的数控机床受步进电动机的步距精度和工作频率以及传动机构的传动精度的影响，速度和精度都较低。

结构简单、成本较低、调试维修方便闭环控制的数控机床定位精度高、速度调节快，工作台惯量大所以系统设计和调整存在困难,系统稳定性受到不利影响半闭环控制的数控机床控制精度没有闭环高,但机床工作的稳定性却有毒大惯量工作台被排除在控制环外而提高，调试方便2。

1 什么是控制编程？手工编程的内容有哪些?从零件图样到制成控制介质的全部过程。

分析零件图样，确定加工工艺过程，数值计算,编写零件加工程序,制作控制介质，程序校验，试切削2。

数控加工工艺设计与数控加工程序的编制随着科技的发展，数控技术在制造领域得到广泛应用。

数控加工工艺设计与数控加工程序的编制是数控加工的关键环节，对产品质量以及加工效率有着重要影响。

本文主要介绍数控加工工艺设计与数控加工程序的编制的相关知识。

一、数控加工工艺设计数控加工工艺设计是指制定相关工艺方案，包括加工顺序、加工参数、夹具、刀具等，以确保数控加工能够以最佳状态完成。

数控加工工艺设计必须考虑以下因素：1. 工件的材料特性工件的材料特性包括硬度、韧性、热膨胀系数等，这些特性直接影响加工精度和加工难度。

在数控加工工艺设计中需要考虑工件的材料特性，以确定适宜的加工参数和切削工艺。

2. 切削条件切削条件包括切削速度、进给量、切削深度、切削角度等，它们会对加工质量和加工效率产生重要影响。

数控加工工艺设计需要根据切削条件确定适宜的刀具和切削工艺。

3. 刀具选择刀具是数控加工中不可或缺的部分，刀具材料和形状、刃口角度和尺寸等都会影响加工质量和效率。

在数控加工工艺设计中需要选择适宜的刀具、确定刀具寿命和更换策略。

4. 确定夹具夹具是数控加工中常用的加工辅助装置，不同夹具的稳定性和刚性会对加工精度产生重要影响。

在数控加工工艺设计中需要选择合适的夹具，在夹具设计中需要考虑工件形状和大小，夹紧方式，以及夹具与刀具的间隙等因素。

5. 确定加工顺序加工顺序是指数控加工中各加工操作的顺序和组合方式。

加工顺序需要充分考虑加工效率和加工质量，合理安排并严格执行加工顺序可以提高加工效率和质量。

二、数控加工程序的编制数控加工程序是数控加工过程中的控制指令，包括刀具路径、切削参数、坐标轴变化等，编制程序需要考虑以下因素：1. 数控加工设备数控加工设备是数控加工程序编制的重要影响因素之一。

不同的数控加工设备控制系统和编程语言不同，需要编写不同的程序。

同时，不同的数控加工设备具有不同的加工范围、精度、效率和自动化程度等，需要根据不同设备的特点编写不同的程序。
