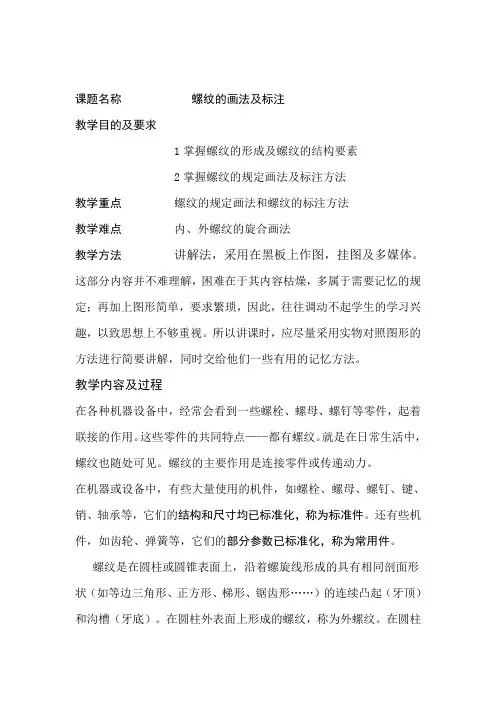

课题名称螺纹的画法及标注教学目的及要求1掌握螺纹的形成及螺纹的结构要素2掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用,可用于各种机械连接,传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径(d、D）、小径(d1、D1）和中径(d2、D2)。
大径螺纹的最大直径,又称公称直径,即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“d”表示,内螺纹的大径用“D”表示。
