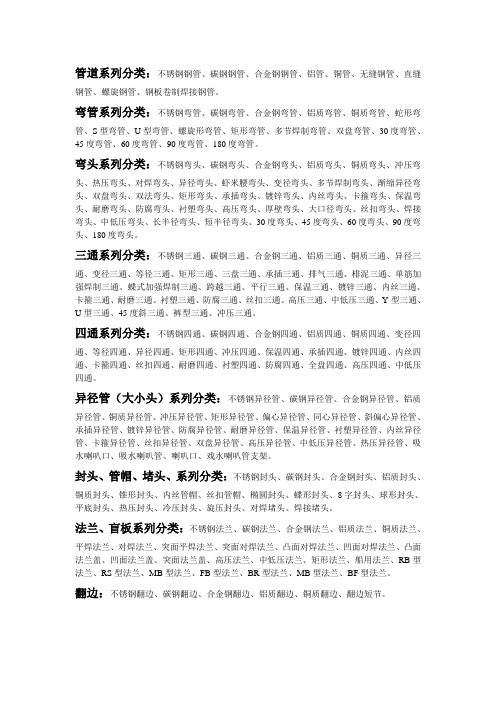

管道系列分类：不锈钢钢管、碳钢钢管、合金钢钢管、铝管、铜管、无缝钢管、直缝钢管、螺旋钢管、钢板卷制焊接钢管。
弯管系列分类：不锈钢弯管、碳钢弯管、合金钢弯管、铝质弯管、铜质弯管、蛇形弯管、S型弯管、U型弯管、螺旋形弯管、矩形弯管、多节焊制弯管、双盘弯管、30度弯管、45度弯管、60度弯管、90度弯管、180度弯管。
弯头系列分类：不锈钢弯头、碳钢弯头、合金钢弯头、铝质弯头、铜质弯头、冲压弯头、热压弯头、对焊弯头、异径弯头、虾米腰弯头、变径弯头、多节焊制弯头、渐缩异径弯头、双盘弯头、双法弯头、矩形弯头、承插弯头、镀锌弯头、内丝弯头、卡箍弯头、保温弯头、耐磨弯头、防腐弯头、衬塑弯头、高压弯头、厚壁弯头、大口径弯头、丝扣弯头、焊接弯头、中低压弯头、长半径弯头、短半径弯头、30度弯头、45度弯头、60度弯头、90度弯头、180度弯头。
三通系列分类：不锈钢三通、碳钢三通、合金钢三通、铝质三通、铜质三通、异径三通、变径三通、等径三通、矩形三通、三盘三通、承插三通、排气三通、棑泥三通、单筋加强焊制三通、蝶式加强焊制三通、跨越三通、平行三通、保温三通、镀锌三通、内丝三通、卡箍三通、耐磨三通、衬塑三通、防腐三通、丝扣三通、高压三通、中低压三通、Y型三通、U型三通、45度斜三通、裤型三通、冲压三通。
四通系列分类：不锈钢四通、碳钢四通、合金钢四通、铝质四通、铜质四通、变径四通、等径四通、异径四通、矩形四通、冲压四通、保温四通、承插四通、镀锌四通、内丝四通、卡箍四通、丝扣四通、耐磨四通、衬塑四通、防腐四通、全盘四通、高压四通、中低压四通。
异径管（大小头）系列分类：不锈钢异径管、碳钢异径管、合金钢异径管、铝质异径管、铜质异径管、冲压异径管、矩形异径管、偏心异径管、同心异径管、斜偏心异径管、承插异径管、镀锌异径管、防腐异径管、耐磨异径管、保温异径管、衬塑异径管、内丝异径管、卡箍异径管、丝扣异径管、双盘异径管、高压异径管、中低压异径管、热压异径管、吸水喇叭口、吸水喇叭管、喇叭口、戏水喇叭管支架。
塑料管道分类塑料管道是指以塑料为材料制造的管道，它具有轻质、耐腐蚀、易安装等优点，被广泛应用于建筑、农业、工业等领域。
根据用途和材料的不同，可以将塑料管道分为以下几类：一、PVC管道PVC管道也称聚氯乙烯管道，是一种常见的塑料管道。
它具有耐酸碱、不易燃、绝缘性能好等特点，广泛应用于建筑、排水、供水等领域。
PVC管道的制造工艺简单，成本较低，但其耐高温性能较差。
二、PE管道PE管道是指以聚乙烯为原料制造的管道，具有轻质、耐腐蚀、耐低温等特点，广泛应用于城市给水、燃气、通讯等领域。
PE管道的制造工艺较为复杂，成本较高，但其耐高温性能较好。
三、PP管道PP管道也称聚丙烯管道，是一种新型的塑料管道。
它具有高强度、抗腐蚀、耐高温等特点，广泛应用于化工、制药、食品等领域。
PP 管道的制造工艺较为复杂，成本较高，但其具有较好的耐腐蚀性能。
四、ABS管道ABS管道是指以丙烯腈-丁二烯-苯乙烯共聚物为原料制造的管道，具有抗冲击、耐高温、绝缘性能好等特点，广泛应用于建筑、汽车、电子等领域。
ABS管道的制造工艺较为复杂，成本较高，但其具有较好的力学性能。
五、PERT管道PERT管道是指以聚乙烯交联聚丙烯为原料制造的管道，具有耐高温、耐腐蚀、柔韧性好等特点，广泛应用于地暖、燃气、供水等领域。
PERT管道的制造工艺较为复杂，成本较高，但其具有较好的耐高温性能和柔韧性能。
六、PA管道PA管道也称尼龙管道，是指以尼龙为原料制造的管道，具有高强度、耐磨损、耐腐蚀等特点，广泛应用于汽车、航空、轨道交通等领域。
PA管道的制造工艺较为复杂，成本较高，但其具有较好的力学性能和耐腐蚀性能。
不同类型的塑料管道具有不同的特点和应用领域，选择适合的塑料管道可以提高工程的质量和效率。
管道级别划分标准(一)管道级别划分标准在工程领域，管道是非常重要的一部分。
为了方便设计、施工和运行，通常将管道划分为不同级别。
那么，管道级别应该如何划分呢？以下是一些常用的标准：1. 液体管道1.1 一级管道一级管道一般指输送高温、高压和易燃易爆的液体的管道。
例如，石油、化工、天然气等行业的输油管道、气体管道等。
1.2 二级管道二级管道一般指输送常温、常压的液体的管道。
例如，给水管道、润滑油管道等。
1.3 三级管道三级管道一般指输送低温、低压的液体的管道。
例如，冷却水管道、清洗用水管道等。
2. 气体管道2.1 一级管道一级管道一般指输送高压的气体的管道，例如，高压天然气管道、高压氢气管道等。
2.2 二级管道二级管道一般指输送常压的气体的管道，例如，给排气管道、工业废气排放管道等。
2.3 三级管道三级管道一般指输送低压的气体的管道，例如，通风管道、低压天然气管道等。
3. 其他管道除了液体管道和气体管道以外，还有一些其他类型的管道，例如，蒸汽管道、真空管道、卫生级别管道等。
这些管道的级别划分标准通常根据实际情况进行确定。
总的来说，管道级别划分标准的制定应遵循安全、可靠、经济、合理的原则。
在管道设计、施工和运行过程中，要严格按照相应的标准进行操作，确保管道的安全和可靠运行。
级别划分标准的重要性对于管道来说，级别划分标准的制定和执行是非常重要的。
首先，它可以保证管道运行的安全性。
通过对不同级别管道进行分类，可以根据具体的管道属性和工作环境来确定管道运行所需要的技术和设备，并制定相应的操作规程和安全措施，有效地避免了事故的发生。
其次，它可以保证管道的可靠性。
在管道的设计和施工过程中，要根据不同级别管道的要求来进行相应的设计和施工，保证管道的合理性和可靠性。
这样，可以增强管道的抗风险和抗干扰能力，提高其长期运行的可靠性。
最后，它可以保证管道的经济性。
通过对不同级别管道的分类，可以根据其属性和工作环境确定相应的管道直径和材料，使管道的设计更加合理，从而达到节约材料和能源的目的。
管道设计分类一、引言管道是一种用于输送液体、气体、颗粒等物质的管状结构，广泛应用于工业、建筑、农业等领域。
在管道设计中，根据不同的需求和使用条件，可以将管道分类，并进行相应的设计和选择。
本文将介绍常见的管道设计分类和其特点，以帮助读者更好地了解和应用管道设计。
二、按用途分类1. 输送管道输送管道主要用于将液体或气体从一个地方输送到另一个地方。
根据输送介质的不同，可以分为液体输送管道和气体输送管道。
液体输送管道通常采用圆形截面的钢管或塑料管，而气体输送管道则多采用圆形或方形截面的金属管道。
2. 排放管道排放管道用于将废水、废气等污染物排放到指定的位置，以减少对环境的影响。
根据排放物的性质和处理要求，排放管道可以分为废水排放管道、废气排放管道等。
在设计排放管道时，需要考虑污染物的排放浓度、流量、排放温度等因素。
3. 供水管道供水管道用于将水源输送到各个使用点，如民用建筑、工业园区等。
供水管道的设计需考虑水源的来源、输送距离、流量需求等因素。
根据供水压力的不同，供水管道可分为高压供水管道和低压供水管道。
4. 排水管道排水管道用于将废水从使用点排出，保持环境的干净和卫生。
根据排水介质的不同，排水管道可分为雨水排水管道和污水排水管道。
在设计排水管道时，需考虑排水量、排水速度、管道坡度等因素。
三、按材质分类1. 金属管道金属管道是常见的一种管道材料，主要包括钢管、铜管、铝管等。
金属管道具有较高的强度和耐用性，适用于高压、高温等特殊工况。
但金属管道的成本较高，且易受腐蚀影响，需要进行防腐处理。
2. 塑料管道塑料管道是一种轻质、耐腐蚀的管道材料，常见的有PVC管、PE 管、PP管等。
塑料管道具有重量轻、安装方便的特点，适用于一般的输送和排放管道。
但塑料管道的耐压能力较弱，不适用于高压和高温工况。
3. 混凝土管道混凝土管道主要用于大型排水工程和供水工程，如污水处理厂、水利工程等。
混凝土管道具有较强的耐压能力和耐腐蚀性，适用于大流量和高压力的工况。
压力管道类别级别的划分1、GA类（长输管道）：指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
⑴ GA1级：①输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；②输送有毒、可燃、易爆液体介质，输送距离≥200Km且管道直径DN≥300mm 的管道；③输送浆体介质，输送距离≥50Km且管道直径DN≥150mm的管道。
⑵ GA2级：①输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；②GA1②范围以外的管道；③GA1③范围以外的管道。
2、GB类（公用管道）：指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
⑴ GB1级：燃气管道⑵ GB2级：热力管道3、GC类（工业管道）：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
⑴ GC1级：①输送毒性程度为极度危害介质的管道（GB5044《职业性接触毒物危害程度分级》）；②输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；③输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；④输送流体介质且设计压力P≥10.0MPa的管道。
⑵ GC2级：①输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；②输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400℃的管道；③输送非可燃流体介质、无毒流体介质，设计压力P＜10.0MPa且设计温度≥400℃的管道；④输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。
（3）GC3级：符合下列条件之一的GC2级管道划分为GC3级：①输送可燃流体介质、有毒流体介质，设计压力< 1. 0 MPa ，且设计温度<4000 C的管道；②输送非可燃流体介质、无毒流体介质，设计压力<4.0 MPa且设计温度<400 0C 的管道。
管道分类工程术语组成的定义特性连接方法一般用途1金属管有色金属黑铁铁、钢、合金钢2非金属管1用黑色金属做成的直缝焊接和螺旋焊接的管子3高分子材料1低压流体输送用的焊接钢管4复合管1铝、铅、铜、镁、镍及合金1采用穿孔或热轧或冷拔等热加工制造的不带焊缝的钢管。
1无缝钢管二次镀锌后的管子-Annea led and Pickl ed PipeRa≤2.5μm1白铁管直焊缝管子镀锌10Cr18Ni9的不锈钢无缝管（Cr含量18%左右，Ni含量9%左右）100Cr18Ni10的不锈钢无缝管（Cr含量18%左右，Ni含量10%左右）-Mecha nical ly Polis hed PipeRa≤0.4μm100Cr17Ni12Mo2的不锈钢无缝管（Cr17%左右，Ni12%左右,Mo2%左右）100Cr17Ni14Mo2的不锈钢无缝管（Cr17%左右，Ni14%左右,Mo2%左右）1304不锈钢 光亮退火-Brigh tAnnea led PipeRa≤0.3μm1316不锈钢 光亮退火4用高密度聚乙烯（HDPE)将钢管内外都包裹的管子。
2增强聚氯乙烯塑料管耐油，酸碱-Elect roPol ished PipeRa≤0.2μm2无归共聚聚丙烯管，温度使用要≤40℃。
压力一般低于1.0MPa 2无归共聚聚丙烯管，温度使用要≤70℃。
压力一般低于1.0MPa 2聚乙烯管.一般用于低于0.4MPa压力。
1现用给水离心球磨，有承插和插入法兰式。
2加强聚氯乙烯有两层组成内层光滑的PVC外层为环状或螺旋状管，外壁有垂直加筋高密度聚乙烯为高密度聚乙烯管道。
一般用于给水埋地等，不能输送热水。
热熔高密度聚乙烯为高密度聚乙烯树脂管道。
一般做成双壁，大口径的有塑钢缠绕。
紫铜（纯铜）1无缝铜水管纯铜,分拉制和挤制，一般按外径标注。
分为硬管,半硬,软,轻软黄铜（铜和锌的合金）1无缝铜水管铜和锌的合金,分拉制和挤制，一般按外径标注。
热力管道分类热力管道分类在热力系统中，热力管道是将热能输送到目标地区的重要组成部分，可以根据不同的特征和用途进行分类。
下面是对热力管道常见分类的阐述说明：1. 按照介质分类•蒸汽管道：用于输送蒸汽，通常在电厂、锅炉房和工业生产中使用。
•热水管道：用于输送加热的热水，主要应用于取暖、热水供应和工业生产等领域。
•热油管道：用于输送高温热油，常见于化工、纺织、造纸等行业。
•热水蒸汽管道：可以输送既含有蒸汽又含有热水的混合介质。
2. 按照功能分类•供热管道：主要用于将热能输送到住宅区、办公楼、商业中心等场所，以满足人们的取暖需求。
•供冷管道：用于输送冷水或制冷剂，实现空调和制冷系统的制冷效果。
•输油管道：主要用于输送石油及其产品，如原油、汽油、柴油等。
•输气管道：用于输送天然气、液化石油气等可燃气体，常见于城市燃气供应系统。
3. 按照材质分类•钢管：最常见的热力管道材质，具有优异的耐压性和耐腐蚀性能。
•玻璃钢管：采用玻璃纤维增强塑料制成，具有良好的耐腐蚀性、抗压性和绝缘性。
•塑料管：如聚氯乙烯（PVC），适用于输送低压热水和冷水。
•预制保温管：通过对管道进行保温处理，减少传热损失，提高热能传输效率。
4. 按照布局分类•地下埋设管道：将管道埋设在地下，不占据地面空间，常见于城市供热、供水、供气系统中。
•架空管道：将管道悬挂在支架上，适用于需要跨越障碍物或无法地下埋设的场合。
•室内管道：安装于建筑物内部，用于将热能输送到各个房间。
以上是对热力管道常见分类的简要说明，不同类型的热力管道在设计、材料选择、施工及维护等方面都有各自的特点和要求。
根据具体的应用需求，可以选择合适的热力管道类型，以确保热能的高效传输和利用。
工业管道知识点总结大全一、管道的分类1. 根据管道用途的不同，工业管道可以分为输送管道、处理管道、配管、设备连接管和结构支承管等几种类型。
2. 根据管道介质的不同，工业管道可以分为输油管道、输气管道、输水管道、输煤气管道、输送蒸汽管道、输送化学品管道等多种类型。
二、管道的材质选择1. 金属材质：包括碳钢、不锈钢、铝合金、铜合金、镍基合金、钛合金、锆合金等。
2. 非金属材质：包括玻璃钢、塑料、橡胶等。
三、管道连接方式1. 螺纹连接：主要适用于一般压力、温度和介质的工业管道。
2. 焊接连接：主要适用于高压、高温和腐蚀性介质的工业管道。
3. 法兰连接：主要适用于需要频繁拆卸和更换的工业管道。
4. 卡箍连接：主要适用于火灾喷淋系统和卫生管道等工业管道。
5. 管夹连接：主要适用于高压、大口径和特殊结构的工业管道。
四、管道的设计原则及计算方法1. 管道设计原则：根据介质特性、工作压力和温度、管道长度、管径等因素综合考虑，合理确定管道的材质、壁厚、支撑方式、连接方式等。
2. 管道计算方法：包括管道流体力学计算、管道强度计算、管道稳定性计算等。
五、管道的施工及检验1. 管道施工工艺：包括管道开挖、管道敷设、管道焊接、管道对接、管道防腐等。
2. 管道检验方法：包括水压试验、气密性试验、材料分析、焊缝检验等。
六、管道的运行及维护1. 管道运行管理：包括管道耐压试验、管道泄漏监测、管道保温维护等。
2. 管道事故处理：包括管道泄漏事故、管道堵塞事故、管道腐蚀事故等。
七、管道安全管理1. 管道安全规范：包括燃气管道安全规范、石油管道安全规范、化工管道安全规范等。
2. 管道安全监管：包括管道周围环境监测、管道运行监测、管道安全评估等。
八、管道的节能及环保1. 管道节能技术：包括管道保温、管道换热器、管道节流装置等。
2. 管道环保措施：包括管道尾气处理、管道废弃物处理、管道环境风险评估等。
以上就是工业管道知识点总结的大致内容，每一个部分都是工业管道设计、施工、运行、维护和管理中都非常重要的知识点，工程师在进行工业管道设计和管理时，必须熟练掌握这些知识。
管道的分类.对于家庭装修来说，给排水管道主要是讲给水管道部分。
现在市面上的管道材质五花百门，用户往往摸不到头绪。
那么究竟有那些种类，又有那些合适使用呢？下面，我们会详细进行分析。
一、管道类型1、镀锌铁管镀锌铁管是目前使用量最多的一种材料，由于镀锌铁管的锈蚀造成水中重金属含量过高，影响人体健康，许多发达国家和地区的政府部门已开始明令禁止使用镀锌铁管。
目前我国正在逐渐淘汰这种类型的管道。
2、铜管一种比较传统但价格比较昂贵的管道材质，耐用而且施工较为方便。
在很多进口卫浴产品中，铜管都是首位之选。
价格是影响其使用量的最主要原因，另外铜蚀也是一方面的因素。
3、不锈钢管不锈钢管是一种较为耐用的管道材料。
但其价格较高，且施工工艺要求比较高，犹其其材质强度较硬，现场加工非常困难。
所以，在装修工程中被选择的机率较低。
4、铝塑复合管铝塑复合管是目前市面上较为吃香的一种管材，由于其质轻、耐用而且施工方便，其可弯曲性更适合在家装中使用。
其主要缺点是在用作热水管使用时，由于长期的热胀冷缩会造成管壁错位以致造成渗漏。
5、不锈钢复合管不锈钢复合管与铝塑复合管在结构上差不多，在一定程度上，性能也比较相近。
同样，由于钢的强度问题，施工工艺仍然是一个问题。
6、PVC管PVC(聚氯乙烯)塑料管是一种现代合成材料管材。
但近年内科技界发现，能使PVC变得更为柔软的化学添加剂酞，对人体内肾、肝、睾丸影响甚大，会导致癌症、肾损坏，破坏人体功能再造系统，影响发育。
一般来说，由于其强度远远不能适用于水管的承压要求，所以极少使用于自来水管。
大部分情况下，PVC管适用于电线管道和排污管道。
7、PP管PP(Poly Propylene)管分为多种，分别有：1、PP-B(嵌段共聚聚丙烯)由于在施工中采用溶接技术，所以也俗称热溶管。
由于其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料，但目前装修工程中选用的还比较少，一般来说，这种材质不但适合用于冷水管道，也适合用于热水管道，甚至纯净饮用水管道。
管道种类及应用范围管道种类及应用范围非常广泛，根据不同的材质、用途和环境，可以对管道进行分类。
下面将对不同种类的管道及其应用范围进行详细介绍。
1. 金属管道：金属管道主要由钢铁或铜材质制成，具有较高的强度和耐腐蚀性。
它们广泛用于石油、天然气、水、蒸汽、化工等领域。
例如，石油和天然气输送通常使用钢管道。
铜管道常用于给水和供暖系统。
2. 塑料管道：塑料管道通常由聚氯乙烯（PVC）、聚丙烯（PP）、聚乙烯（PE）等材质制成。
塑料管道具有良好的耐腐蚀性、绝缘性能和轻质化特点。
它们广泛应用于给排水、化工、医药、电力等领域。
例如，PVC管道常用于给水、排水和雨水系统。
PE管道常用于天然气输送。
3. 硬质聚氯乙烯管道（CPVC）：CPVC管道是聚氯乙烯的改性材料，具有更高的温度和压力承载能力。
它们广泛用于热水管道系统、化工设备和消防系统等高温高压场合。
4. 复合管道：复合管道是由不同材质组合而成的管道，常见的有铝塑复合管和铜塑复合管。
复合管道综合了各种材质的优点，具有良好的耐腐蚀性和高强度。
它们广泛应用于供水、供暖、燃气和空调等领域。
5. 玻璃钢管道：玻璃钢管道是一种由玻璃纤维增强塑料制成的管道，具有优异的耐腐蚀性和高强度。
它们适用于化工、污水处理、海洋工程等领域。
6. 铸铁管道：铸铁管道主要由铸铁材质制成，具有较高的强度和耐压性能，适用于供水、排水、消防系统等领域。
除了以上几种常见的管道类型，还有一些特殊的管道，如玻璃管道、陶瓷管道和钢丝绳管道等，它们在特定的应用领域具有独特的优势。
在实际应用中，不同种类的管道根据不同的需求选择使用。
例如，金属管道由于其较高的强度和耐腐蚀性，常用于输送高压流体和气体的场合。
塑料管道由于其良好的耐腐蚀性和轻质化特点，常用于低压流体的输送，如给水、排水和化学品输送。
复合管道由于综合了各种材质的优点，适用于多种场合。
管道的应用范围广泛，涉及到生活、工业和基础设施等各个领域。
在生活中，管道用于供水、排水、供暖和燃气等系统。
GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1 GA1级符合下列条件之一的长输管道为GAl级：(1)输送有毒，可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户间的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2 GA2级GA1级以外的长输(油气)管道为GA2级。
GB类(公用管道)公用管道是指城市或者乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
B2.1 GB1级城镇燃气管道。
B2.2 GB2级城镇热力管道。
GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1 GCl级符合下列条件之一的工业管道为GCl级：(1)输送GB 5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0Mpa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2 GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GC1级管道。
B3.3 GC3级输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度大于-20℃但是小于185℃的管道。
注：输送同时具有毒性和可燃特性介质的管道，应按本规范中的高级别管道处理；输送混合介质的管道，应以主导介质作为管道分级的依据。
在用工业管道按设计压力、设计温度、介质等因素分为GC1、GC2、GC3级
1符合下列条件之一的工业管道为GC1级：
a 输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；
b 输送现行国家标准《石油化工企业设计防火规范》GB 50160及《建筑防火规范》GBJ 16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；c输送可燃液体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道d 输送流体介质，并且设计压力≥10.0MPa，的管道。
2符合下列条件之一的工业管道为GC2级：
a 输送现行国家标准《石油化工企业设计防火规范》GB 50160及《建筑防火规范》GBJ 16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa的管道；
b 输送可燃液体介质、有毒流体介质，设计压力＜4.0MPa，并且设计温度≥400℃的管道；
c 输送可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且设计温度≥400℃的管道；
d 输送流体介质，设计压力＜10.0MPa，并且设计温度＜400℃的管道。
3符合下列条件之一的GC2级工业管道划分为GC3级：
a 输送可燃流体介质、无毒流体介质，设计压力＜1.0MPa，并且设计温度＜400℃的管道；
b 输送非可燃流体介质、无毒流体介质，设计压力＜4.0MPa，并且设计温度＜400℃的管道。
管道及管件的分类及作用管子分类方法很多，按材质分类可分为金属管、非金属管和钢衬非金属复合管。
非金属管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等，非金属管的使用同金属管相比所占比例较小，而金属管在大多数石油化工装置中要占到全部工艺管道安装工程的百分之八十五以上。
1、焊接钢管焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。
按管材的表面处理形式：分为镀锌和不镀锌两种。
表面镀锌的发白色，又称为白铁管或镀锌钢管；表面不镀锌的即普通焊接钢管，也称为黑铁管。
镀锌焊接钢管，常用于输送介质要求比较洁净的管道，如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管，可用于输送蒸汽、煤气、压缩空气和冷凝水等。
根据用户要求，焊接钢管在出厂时可分两种：一种是管端带螺纹的，另一种是管端不带螺纹的。
管端带螺纹的焊接钢管，每根管材长度为4～9m，不带螺纹的焊接钢管，每根管材长度为4～12m。
焊接钢管按管壁厚度不同：分为薄壁钢管、加厚钢管和普通钢管。
工艺管道上用量最多的是普通钢管，其试验压力为 2.0MPa。
加厚钢管的试验压力为3.0MPa。
焊接钢管的联接方法较多：有螺纹联接、法兰联接和焊接。
法兰联接中又分螺纹法兰联接和焊接法兰联接，焊接方法中又分为气焊和电弧焊。
常用焊接钢管的规格范围：为公称直径6～150mm2、无缝钢管无缝钢管，是工业管道中用量最大，品种规格最多的管材。
基本上分为：流体输送用无缝钢管和带有专用性的无缝钢管两大类。
前者是工艺管道常用的钢管，后者如锅炉专用钢管、裂化炉管和热交换器用钢管等。
按材质可分为：碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。
按公称压力可分为：低压(0≤1.0MPa)、中压(1.0＜10MPa＝、高压(≥10MPa)三类。
工艺管道常用的是流体输送用无缝钢管分类：❶碳素无缝钢管常用的制造材质为10号、20号、16Mn钢。
其规格范围为：热轧外径φ32～630mm，冷拔外径φ6～200mm，单根管长度4～12m，容许操作温度为-40～450℃。
给水排水管道分类给水排水管道是城市基础设施的重要组成部分，它们起着输送和排放水的作用。
根据不同的功能和用途，给水排水管道可以被分为几个不同的分类，本文将对其进行详细介绍。
一、给水管道给水管道是将水从水源输送到用户的管道系统。
根据输水的方式和用途，给水管道可以分为以下几类：1. 自来水管道：自来水管道是将经过处理的饮用水从水厂输送到居民家庭、工厂和其他建筑物的管道系统。
这些管道通常由金属材料（如铸铁、钢铁和铜）或塑料材料（如聚氯乙烯和聚丙烯）制成，以确保输水的安全和卫生。
2. 消防水管道：消防水管道是为了满足火灾应急需求而设置的管道系统。
这些管道通常与自来水管道相连，以确保在火灾发生时能够及时供应足够的水源。
消防水管道通常采用较大口径的管道，以提供足够的水流量和水压。
3. 工业用水管道：工业用水管道是为工业生产和制造过程中的用水需求而设置的管道系统。
这些管道通常需要承受较高的水压和水流量，因此常常采用耐压性能较好的金属管道，如钢铁和铜管。
二、排水管道排水管道是将废水、雨水和其他排放物从建筑物和城市排放到污水处理设施或自然水体中的管道系统。
根据排水方式和排放物的性质，排水管道可以分为以下几类：1. 污水管道：污水管道是将居民生活污水和工业废水从建筑物排放到污水处理厂的管道系统。
这些管道通常采用耐腐蚀性能好的材料，如聚氯乙烯和铸铁，以防止污水对管道的腐蚀。
2. 雨水管道：雨水管道是将降雨期间积水和雨水从屋顶、道路和其他场所排放到自然水体或雨水收集系统中的管道系统。
这些管道通常采用较大口径的管道，以应对较大的水流量。
3. 排污管道：排污管道是将工业生产过程中产生的废水和有害物质排放到污水处理设施或指定的排放区域的管道系统。
这些管道通常需要采用耐腐蚀性能好的材料，并配备相应的处理设备，以确保废水排放符合环境标准。
三、其他管道除了给水管道和排水管道外，还有一些其他类型的管道用于特定的目的，例如：1. 回收水管道：回收水管道是将生活废水或工业废水经过处理后再利用的管道系统。
