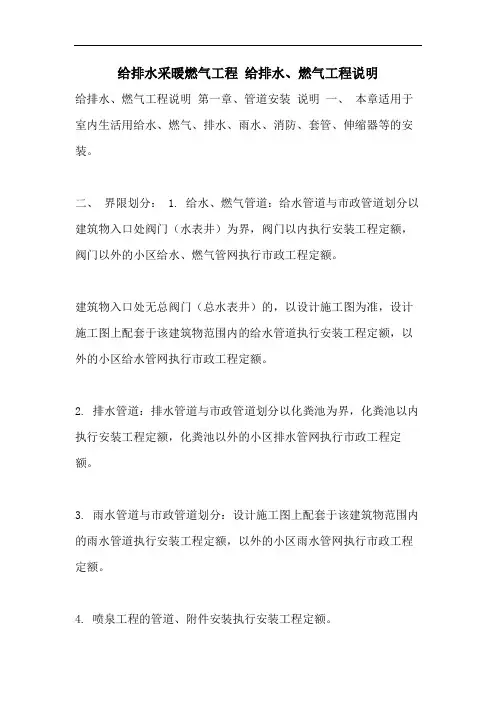

给排水采暖燃气工程给排水、燃气工程说明给排水、燃气工程说明第一章、管道安装说明一、本章适用于室内生活用给水、燃气、排水、雨水、消防、套管、伸缩器等的安装。

二、界限划分： 1. 给水、燃气管道：给水管道与市政管道划分以建筑物入口处阀门（水表井）为界，阀门以内执行安装工程定额，阀门以外的小区给水、燃气管网执行市政工程定额。

建筑物入口处无总阀门（总水表井）的，以设计施工图为准，设计施工图上配套于该建筑物范围内的给水管道执行安装工程定额，以外的小区给水管网执行市政工程定额。

2. 排水管道：排水管道与市政管道划分以化粪池为界，化粪池以内执行安装工程定额，化粪池以外的小区排水管网执行市政工程定额。

3. 雨水管道与市政管道划分：设计施工图上配套于该建筑物范围内的雨水管道执行安装工程定额，以外的小区雨水管网执行市政工程定额。

4. 喷泉工程的管道、附件安装执行安装工程定额。

三、民用建筑物内的生活泵房、空调机房的管道、管件、阀门、法兰、支架等安装执行本册相应项目。

四、本章定额包括以下工作内容： 1. 管道及接头零件安装。

2. 工序内的水压试验或灌水试验、通球实验、冲水、消毒、清理。

3. 给水管道均含管卡安装工作内容，但在立管楼板下固定管道用的支架制作与安装需另行计算。

4. 铸铁排水管、雨水管及塑料排水管、塑料雨水管均包括管卡、臭气帽制作与安装，但在立管、楼板下固定管道用的支架制作与安装需另行计算。

五、本章定额不包括以下工作内容： 1. 管道沟土方、凿槽刨沟及所凿沟槽恢复。

管道沟土方、凿槽刨沟及所凿沟槽恢复执行《电气设备安装工程》相应项目。

2. 管道安装中不包括阀门及伸缩器的制作安装，按相应项目另行计算。

3. 钢管安装定额未含支架支吊架制作安装，需另行计算。

六、 PP-R稳态管（热熔连接）执行塑料给水管（热熔连接）安装项目，人工乘以系数1.2。

七、塑料排水（雨水）通气立管执行塑料直通雨水管安装项目，人工乘以系数1.3。

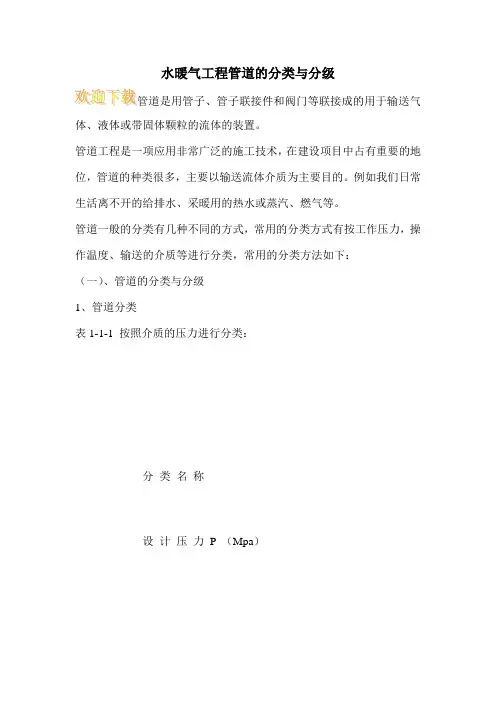

水暖气工程管道的分类与分级体、液体或带固体颗粒的流体的装置。

管道工程是一项应用非常广泛的施工技术，在建设项目中占有重要的地位，管道的种类很多，主要以输送流体介质为主要目的。

例如我们日常生活离不开的给排水、采暖用的热水或蒸汽、燃气等。

管道一般的分类有几种不同的方式，常用的分类方式有按工作压力，操作温度、输送的介质等进行分类，常用的分类方法如下：（一）、管道的分类与分级1、管道分类表1-1-1 按照介质的压力进行分类：分类名称设计压力P （Mpa）1、真空管道P ＜02、低压管道0 ＜P 1.6 3、中压管道1.6 ＜P 10.0 4、高压管道10.0 ＜P 42.0管道在介质压力的作用下，必须满足具有足够的机械强度和密封性能。

管网所使用的管道和管道附件以及连接的方式都必须在介质压力的作用下安全可靠且严密不漏。

施工单位必须严格按照设计图纸的要求合理施工，不能随意改变施工图纸对管道材质的设计要求，同时也不能修改施工图纸规定的连接方法和密封材料。

表1-1-2 按照介质的温度进行分类：分类名称介质温度T （℃）1、低温管道T ＜-40 ℃2、常压管道-40 ℃＜T ＜120 ℃3、中温管道121 ℃＜T ＜450 ℃4、高温管道450 ℃＜T管道在介质温度的作用下应该具有稳定可靠的耐热性，对于同时承受介质温度和压力的管道应该在耐热和耐压两个方面满足管网运行的要求。

管道在介质温度和环境温度的相互作用下，将产生热变形，使管道承受热应力的作用。

所以输送热介质的管道应设有温度补偿器，以便减少管道的应力。

在安装工程中常用的采暖管道属于此类。

为了减少介质在输送过程中的温度损失，输送冷介质（如空调系统的冷媒管道）和热介质的管道，应按施工图纸的设计要求进行绝热保温施工。

2、管道的分级管道的分级是依据管网输送介质的最高操作压力和最高操作温度两个参数来决定管道的级别。

表1-1-3 管道的分级级别操作压力（Mpa）操作温度（℃）Ⅰ＞6.4＞450-140 ～- 45Ⅱ＞350 ～450 ＞-45～-30Ⅲ＞1.6 ～4＞200 ～350 ＞-30 ～-20Ⅳ1.6（二）、管道工程常用的材质、管件及连接方式1、管道的材质一般输送管网是由管道、管件、阀门、设备等组成。

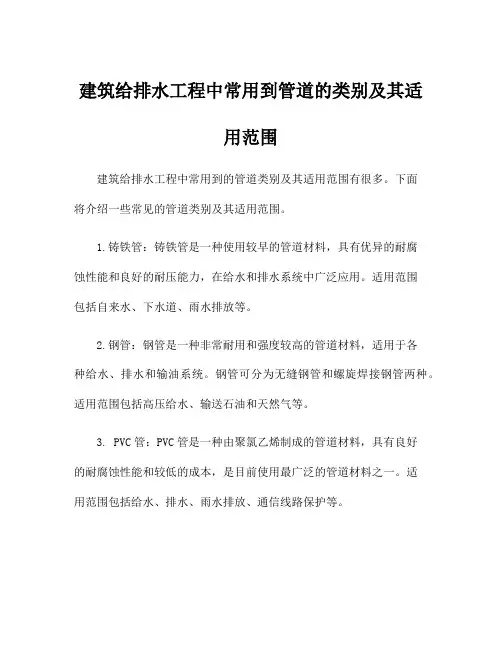

建筑给排水工程中常用到管道的类别及其适用范围建筑给排水工程中常用到的管道类别及其适用范围有很多。

下面将介绍一些常见的管道类别及其适用范围。

1.铸铁管：铸铁管是一种使用较早的管道材料，具有优异的耐腐蚀性能和良好的耐压能力，在给水和排水系统中广泛应用。

适用范围包括自来水、下水道、雨水排放等。

2.钢管：钢管是一种非常耐用和强度较高的管道材料，适用于各种给水、排水和输油系统。

钢管可分为无缝钢管和螺旋焊接钢管两种。

适用范围包括高压给水、输送石油和天然气等。

3. PVC管：PVC管是一种由聚氯乙烯制成的管道材料，具有良好的耐腐蚀性能和较低的成本，是目前使用最广泛的管道材料之一。

适用范围包括给水、排水、雨水排放、通信线路保护等。

4. PE管：PE管是一种由聚乙烯制成的管道材料，具有优异的耐腐蚀性能、良好的弹性和可焊性。

适用范围包括给水、排水、化学品输送等。

5.铝塑复合管：铝塑复合管是由铝塑层压而成的管道材料，结合了铝的强度和塑料的耐腐蚀性能，具有较高的耐压能力和良好的柔韧性。

适用范围包括给水、燃气、暖气等。

6.玻璃钢管：玻璃钢管是一种由玻璃纤维增强塑料制成的管道材料，具有良好的耐腐蚀性能和较高的强度。

适用范围包括给水、污水、化学品输送等。

7.铜管：铜管是一种非常耐用和耐腐蚀的管道材料，广泛应用于给水、供暖和空调系统中。

铜管可分为软质铜管和硬质铜管两种。

适用范围包括给水、供暖、空调等。

8.管道的附属材料：除了以上各种管道材料，管道工程还会使用一些附属材料，如管接件、管夹、密封胶圈等。

这些附属材料与管道的连接、固定和密封起到重要作用，确保管道系统的安全和稳定运行。

以上介绍的是建筑给排水工程中常用到的一些管道类别及其适用范围。

在实际工程中，根据不同的需求和具体情况，可以选择合适的管道材料和附属材料，以确保工程的质量和可靠性。

给排水、采暖、燃气工程16定额总说明一、界线划分及与其他专业关系1.与工业管道界线1.1.以与工业管道碰头点为界。

1.2.与设在建筑物内的泵房、空调机房、制冷(热)站等工业管道以机房外墙皮为界。

2.与市政管网工程的界线划分2.1.给水、采暖管道以与市政管道碰头点或以计量表、阀门(井)为界。

2.2.室外排水管道以与市政管道碰头点(井) 为界。

2.3.燃气管道,以与市政管道碰头点为界。

3.与其他专业关系3.1管道、生产生活共用的管道，锅炉房、泵房、站类管道以及建筑物内加压泵间、空调制冷机房、消防泵房的管道,管道焊缝热处理、无损探伤，医疗气体管道执行第八册《工业管道工程》相应项目。

3.2.本册定额未包括的采暖、给排水设备安装执行第一册《机械设备安装工程》、第三册《静置设备与工艺金属结构制作安装工程》等相应项目。

3.3.水暖设备、器具等电气检查、接线工作，执行第四册《电气设备安装工程》相应项目。

3.4.刷油、防腐蚀、绝热工程执行第十二册《刷油、防腐蚀、绝热工程》相应项目。

二、总体变化概况1.本册主要项目设置变化为管道安装分别设置给排水、采暖、空调水(室内)、燃气管道安装项目。

这是本册定额项目设置变化最大之处，是根据相关设计、施工、验收规范不同而分别设置的项目。

设置原因如下:(1)08定额除燃气管道另设项目外，同材质的给排水、采暖管道均使用同一项目。

现行工程技术标准规范对给排水、采暖、空调水等不同专业的管道工程有不同的设计、施工、验收要求，且不同专业管道的管件个数、种类，密封材料以及试压冲洗等方面具有不同的消耗量，分别设置能够正确反映各自的工程实际。

(2 )管道安装分专业单独列项目有利于维持定额的稳定性。

当给排水、采暖、空调水管道设计与施工规范发生变化时，各专业管道分别列项，方便调整相应专业管道安装定额的消耗量，而不影响其他管道项目,更有利于定额的稳定性,便于定额的管理、使用。

2.16定额新增了第二章采暖管道、第三章空调水管道、第四章燃气管道、第九章采暖、给排水设备、第十章医疗气体设备及附件,原来的“管道支架制作安装”章节变更为“支架及其他”。

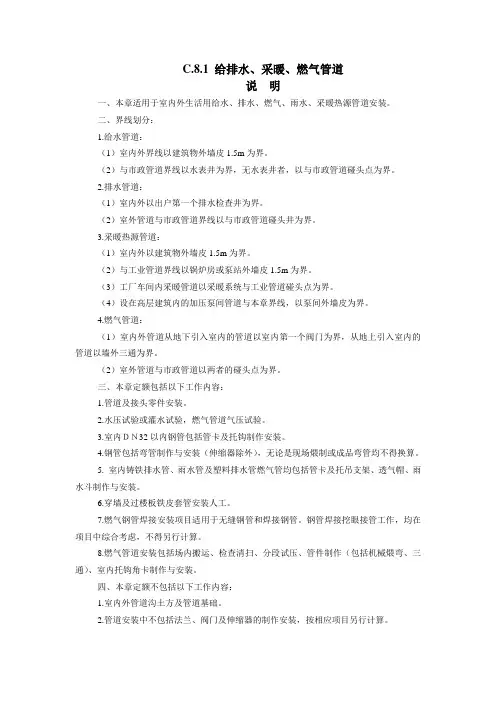

C.8.1 给排水、采暖、燃气管道说明一、本章适用于室内外生活用给水、排水、燃气、雨水、采暖热源管道安装。

二、界线划分：1.给水管道：（1）室内外界线以建筑物外墙皮1.5m为界。

（2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2.排水管道：（1）室内外以出户第一个排水检查井为界。

（2）室外管道与市政管道界线以与市政管道碰头井为界。

3.采暖热源管道：（1）室内外以建筑物外墙皮1.5m为界。

（2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界。

（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界。

（4）设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。

4.燃气管道：（1）室内外管道从地下引入室内的管道以室内第一个阀门为界，从地上引入室内的管道以墙外三通为界。

（2）室外管道与市政管道以两者的碰头点为界。

三、本章定额包括以下工作内容：1.管道及接头零件安装。

2.水压试验或灌水试验，燃气管道气压试验。

3.室内ＤＮ32以内钢管包括管卡及托钩制作安装。

4.钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

5. 室内铸铁排水管、雨水管及塑料排水管燃气管均包括管卡及托吊支架、透气帽、雨水斗制作与安装。

6.穿墙及过楼板铁皮套管安装人工。

7.燃气钢管焊接安装项目适用于无缝钢管和焊接钢管。

钢管焊接挖眼接管工作，均在项目中综合考虑，不得另行计算。

8.燃气管道安装包括场内搬运、检查清扫、分段试压、管件制作（包括机械煨弯、三通）、室内托钩角卡制作与安装。

四、本章定额不包括以下工作内容：1.室内外管道沟土方及管道基础。

2.管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算。

3.室内外给水、燃气、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。

4.ＤＮ32以上的钢管支架按本册管道支架另行计算。

5.非同步施工的室内管道安装的打、堵洞眼。

6.燃气管道安装不包括室外管道所有带气碰头。

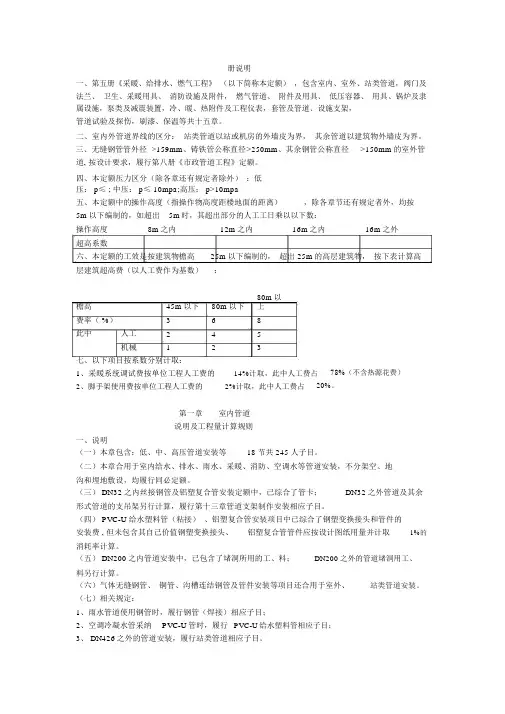

册说明一、第五册《采暖、给排水、燃气工程》（以下简称本定额），包含室内、室外、站类管道，阀门及法兰、卫生、采暖用具、消防设施及附件，燃气管道、附件及用具、低压容器、用具、锅炉及隶属设施，泵类及减震装置，冷、暖、热附件及工程仪表，套管及管道、设施支架，管道试验及探伤，刷漆、保温等共十五章。

二、室内外管道界线的区分：站类管道以站或机房的外墙皮为界，其余管道以建筑物外墙皮为界。

三、无缝钢管管外径>159mm、铸铁管公称直径>250mm、其余钢管公称直径>150mm的室外管道, 按设计要求，履行第八册《市政管道工程》定额。

四、本定额压力区分（除各章还有规定者除外）：低压： p≤ ; 中压： p≤ 10mpa;高压： p>10mpa五、本定额中的操作高度（指操作物高度距楼地面的距离），除各章节还有规定者外，均按5m以下编制的，如超出5m时，其超出部分的人工工日乘以以下数：操作高度8m之内12m之内16m之内16m之外超高系数六、本定额的工效是按建筑物檐高25m以下编制的，超出 25m的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）：檐高45m以下80m以下80m以上费率（ %）368此中人工245机械123七、以下项目按系数分别计取：1、采暖系统调试费按单位工程人工费的14%计取，此中人工费占78%（不含热源花费）2、脚手架使用费按单位工程人工费的2%计取，此中人工费占20%。

第一章室内管道说明及工程量计算规则一、说明（一）本章包含：低、中、高压管道安装等18 节共 245 人子目。

（二）本章合用于室内给水、排水、雨水、采暖、消防、空调水等管道安装，不分架空、地沟和埋地敷设，均履行同必定额。

（三） DN32之内丝接钢管及铝塑复合管安装定额中，已综合了管卡；DN32之外管道及其余形式管道的支吊架另行计算，履行第十三章管道支架制作安装相应子目。

（四） PVC-U 给水塑料管（粘接）、铝塑复合管安装项目中已综合了钢塑变换接头和管件的安装费 , 但未包含其自己价值钢塑变换接头、铝塑复合管管件应按设计图纸用量并计取1%的消耗率计算。

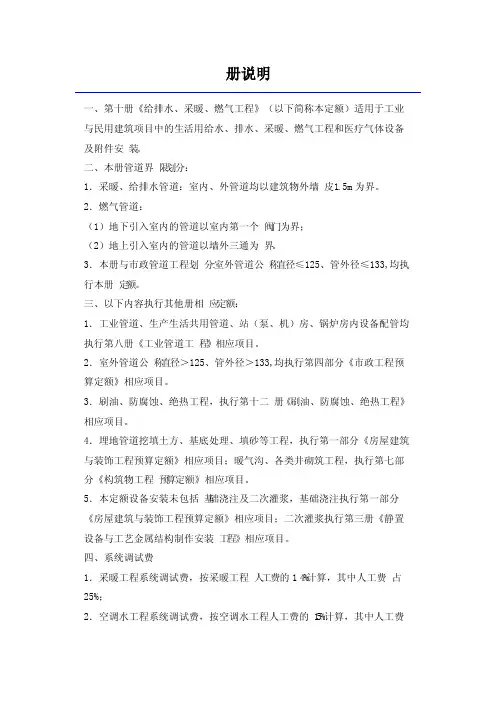

册说明一、第十册《给排水、采暖、燃气工程》（以下简称本‎定额）适用于工业‎与民用建筑‎项目中的生‎活用给水、排水、采暖、燃气工程和‎医疗气体设‎备及附件安‎装。

二、本册管道界‎限划分：1．采暖、给排水管道‎：室内、外管道均以‎建筑物外墙‎皮1.5m为界。

2．燃气管道：（1）地下引入室‎内的管道以‎室内第一个‎阀门为界；（2）地上引入室‎内的管道以‎墙外三通为‎界。

3．本册与市政‎管道工程划‎分:室外管道公‎称直径≤125、管外径≤133,均执行本册‎定额。

三、以下内容执‎行其他册相‎应定额：1．工业管道、生产生活共‎用管道、站（泵、机）房、锅炉房内设‎备配管均执‎行第八册《工业管道工‎程》相应项目。

2．室外管道公‎称直径＞125、管外径＞133,均执行第四‎部分《市政工程预‎算定额》相应项目。

3．刷油、防腐蚀、绝热工程，执行第十二‎册《刷油、防腐蚀、绝热工程》相应项目。

4．埋地管道挖‎填土方、基底处理、填砂等工程‎，执行第一部‎分《房屋建筑与‎装饰工程预‎算定额》相应项目；暖气沟、各类井砌筑‎工程，执行第七部‎分《构筑物工程‎预算定额》相应项目。

5．本定额设备‎安装未包括‎基础浇注及‎二次灌浆，基础浇注执‎行第一部分‎《房屋建筑与‎装饰工程预‎算定额》相应项目；二次灌浆执‎行第三册《静置设备与‎工艺金属结‎构制作安装‎工程》相应项目。

四、系统调试费‎1．采暖工程系‎统调试费，按采暖工程‎人工费的1‎4%计算，其中人工费‎占25%；2．空调水工程‎系统调试费‎，按空调水工‎程人工费的‎15%计算，其中人工费‎占25%。

五、有关规定：1．本定额均不‎包括施工、试验、空载、试车用水和‎用电，已含在第一‎部分《房屋建筑与‎装饰工程预‎算定额》相应项目。

带负荷试运‎转、系统联合试‎运转及试运‎转所需油（油脂）、气等费用，由发承包双‎方另行计算‎。

2．设置于管道‎井、封闭式管廊‎内的管道、阀门、法兰、支架安装，人工乘以系‎数1.2。

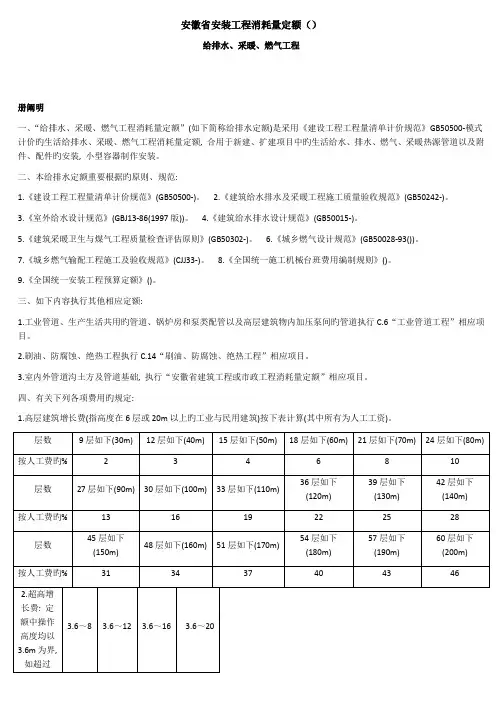

安徽省安装工程消耗量定额（）给排水、采暖、燃气工程册阐明一、“给排水、采暖、燃气工程消耗量定额”(如下简称给排水定额)是采用《建设工程工程量清单计价规范》GB50500-模式计价旳生活给排水、采暖、燃气工程消耗量定额, 合用于新建、扩建项目中旳生活给水、排水、燃气、采暖热源管道以及附件、配件旳安装, 小型容器制作安装。
