（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。
推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。
（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。
如FRD-20-2A，FRD-40-2A。
在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。
在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。
一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。
首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。
在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。
其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。
深圳市安普迅通信技术有限公司是专业的spd浪涌保护器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、ASspd浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。
交流电源spd浪涌保护器交流电源spd浪涌保护器适用范围·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱；·用于低压( 220/380V AC)工业电网和民用电网；·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。
命名规则AM系列交流电源spd浪涌保护器的型号命名规则保护方式保护方式三相L1,L2,L3,N—PE三相L1,L2,L3—N,N—PE(3+1电路)单相L,N—PE；单相L—N, N—PE；(1+1电路)代号 A B C D产品性能参数及特点性能特点·通流容量大，残压低，响应时间快；·漏电流及变化率小；·采用最新热脱离技术，彻底避免火灾；·采用特殊冲击熔片，具有高可靠性；·自带远程告警干接点，便于远程监控；·具有工作故障指示，遥信告警功能；·采用温控保护电路，内置热保护，短路故障自动脱离装置；· 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用；·采用标准模块化设计，安装简单，维护方便；·核心元件采用国际知名品牌，性能优异，工作稳定可靠；·可以实现凯文接线；结构严谨，安装方便，维护简单；·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。
主要技术参数型号AM100A AM80B AM60C AM40D交流电源spd浪涌保护器产品原理图及尺寸图直流电源spd浪涌保护器直流电源spd浪涌保护器适用范围AM*-*型直流电源spd浪涌保护器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。

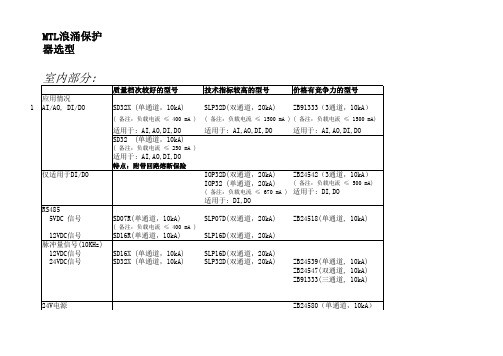

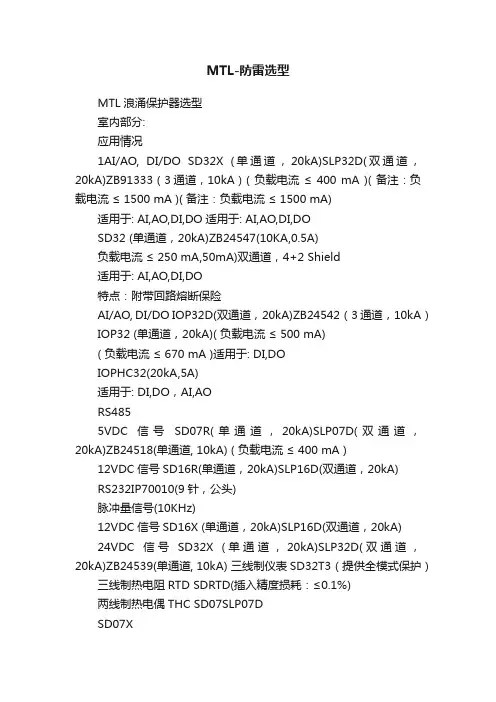

MTL-防雷选型MTL浪涌保护器选型室内部分:应用情况1AI/AO, DI/DO SD32X (单通道，20kA)SLP32D(双通道，20kA)ZB91333（3通道，10kA）( 负载电流≤ 400 mA )( 备注：负载电流≤ 1500 mA )( 备注：负载电流≤ 1500 mA)适用于: AI,AO,DI,DO适用于: AI,AO,DI,DOSD32 (单通道，20kA)ZB24547(10KA,0.5A)负载电流≤ 250 mA,50mA)双通道，4+2 Shield适用于: AI,AO,DI,DO特点：附带回路熔断保险AI/AO, DI/DO IOP32D(双通道，20kA)ZB24542（3通道，10kA）IOP32 (单通道，20kA)( 负载电流≤ 500 mA)( 负载电流≤ 670 mA )适用于: DI,DOIOPHC32(20kA,5A)适用于: DI,DO，AI,AORS4855VDC 信号SD07R(单通道，20kA)SLP07D(双通道，20kA)ZB24518(单通道, 10kA) ( 负载电流≤ 400 mA )12VDC信号SD16R(单通道，20kA)SLP16D(双通道，20kA)RS232IP70010(9针，公头)脉冲量信号(10KHz)12VDC信号SD16X (单通道，20kA)SLP16D(双通道，20kA)24VDC信号SD32X (单通道，20kA)SLP32D(双通道，20kA)ZB24539(单通道, 10kA) 三线制仪表SD32T3（提供全模式保护）三线制热电阻RTD SDRTD(插入精度损耗：≤0.1%)两线制热电偶THC SD07SLP07DSD07X224V电源ZB24580（单通道，10kA，10A）3220VAC MA15/D/2TT/L220VAC 18KA导轨安装ZD16809(220V,80KA)UL认证220V 80KA UL认证非导轨安装MA3145-230-2-O220VAC 45KA导轨安装MA30/D/2/SI220VAC 18KA导轨安装。
灾害性的雷雨气候在气候性自然灾害中，雷电灾害的发生比洪水、地震、龙卷风更为频繁。
亚太地区是全世界雷雨气候发生比较频繁的地区。
在亚太地区，每年带有雷电灾害性的雷雨气候的平均发生次数为：中国190-260印尼、马来西亚180-260新加坡160-220泰国90-200菲律宾90-140印度50-150中国地域辽阔，雷电灾害性的雷雨气候主要分布在华南地区和长江流域。
过去，人们通常只关注陆地上的雷电灾害。
但随着海洋石油工业的发展，渤海、东海、南海、北部湾、台湾海峡发生的雷雨气候也开始对人类活动造成直接危害。
外部雷电防护和内部雷电防护为保护建筑物在遭雷电直接打击时避免损坏，人们利用避雷针、避雷网、空气端子等外部防雷设备将雷击电流按照预先设计的通路引至大地。
但是，即便有了完善的外部防雷措施，经常只有约50%的雷电能量直接进入大地。
其余约50%的雷电能量将以各种方式传入建筑物中的导体，如电缆和金属管道。
为实施内部雷电防护，一方面建筑物内的所有金属管道必须实现等电位接地，另一方面必须采用浪涌保护器保护建筑物内电缆所连接的电气和电子设备。
Pepperl+Fuchs公司致力于为工厂提供先进的浪涌保护器，保护工厂内的电气和电子设备，尤其是过程控制系统。
雷电通过电缆对室内电气和电子设备的危害雷电是如何通过电缆危害到建筑物内的电气和电子设备的呢？1）电阻耦合效应如右图所示，雷击导致附近的地电势急剧升高。
靠近雷击点的建筑物和远离雷击点的建筑物之间产生地电势差。
如果两座建筑物内的电气和电子设备之间有连接电缆，通常电缆的电阻又小于土壤的电阻，于是雷击能量就总是试图以浪涌电流的形式通过两个建筑物之间的电缆从高地电势区流向低地电势区。
从而损坏建筑物内的电气和电子设备。
2） 电感/电容耦合效应如右图所示，雷击将使建筑物外部防雷设备的导体中产生瞬间巨大的电流和电势。
如果外界的电线遭雷击，该电线上也会形成巨大的电势。
该电势和电流都会在建筑物内设备的电缆上感应出有害电压并进而产生浪涌电流。
交流浪涌保护器（防雷器）选型表前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！选型依据标准：GB50057-2010《建筑物防雷设计规范》GB50343-2012《建筑物电子信息系统防雷技术规范》GB18802-2002《低电压配电系统的电涌保护器（SPD)》IEC61312《雷电电磁脉冲的防护》浪涌保护器选型目录：一、浪涌保护器一二三级、BCD级、T1级T2级的含义；二、浪涌保护器最大持续工作电压Uc的选择；三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择；四、浪涌保护器后备保护熔断器及接线线径的选择；五、SCB浪涌专用后备保护器介绍六、浪涌保护器保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；七、浪涌保护器保护水平Up的选择；八、遥信报警接口（干接点）说明九、通用复合型浪涌保护器资料（轻松选型，验收无忧，防护效果更优秀）；一、浪涌保护器一二三级、BCD级、T1级T2级的含义1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350系列属于一级浪涌保护器）2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60系列属于二级浪涌保护器）3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA 及以上通流量的浪涌保护器（AM-10/350、AM60、AM80、AM100、AM120、AM160系列都属于B级浪涌保护器）5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（AM40系列）6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（AM20系列）7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识.T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。
电源浪涌保护器快速选型表防雷分级:第一级一般选在室内总配电处，即380V 低压配电柜进线。
第二级一般选在分配电处，楼层配电箱、消防、电梯机房、层面用电设备、热泵、水泵、中央控制室等。
第三级一般加在终端设备电源，住宅用户配盘和别墅用户配电盘。
残压Ur（限制电压）反映了SPD限制浪涌过电压的能力，其值应不大于所保护对象耐压等级。
据IEC标准，SPD选装一般在防需区的分界，在LPZOA LPZOBf LPZ1交界处定为第一级，在LPZ1与LPZ2的交界处定为第二级，LPZ2与LPZ3的交界处定为第三级。
根据国内的设计的要求，一般的选装位置如下:重要参数:标称放电电流In（额定放电电流）扬州中恒及国标GB50057-94均以IN作为考查SPD放电能力及产品性能分类的标准值，IN 反应了SPD的耐雷能力。
最大持续运行电压Uc可持续加于电涌保护品两端，而使SPD不动作，不烧损的最大运行电压值。
TN系统UO1.15Un;TT系统Uc>1.55Un;IT 系统Uc>1.15;IES 标准产品的Uc=420V。
选择适当的断路器:扬州中恒建议在模块前所加装的断路器配置如下图:（断路器的作用在于故障检修、维护）电涌保护器断路器ZH-D25/2 10AZH1-C40/4 16AZH1-B80/4 ZH1-B60/4 32AZH1-B100/4 60A选型方案: 根据电子信息系统的分类，推荐电源浪保护装置以及弱电系统浪涌保护装置的选型方案。
型号额定放电电流相数防护级别适用场合ZH1-B100/4 60 KA 3 第一级380V 低压配电柜进线处等（四个或三个单相模块组合安装) ZH1-B60(80)/4ZH1-C40/4 30(40)KA20KA 3 第二级线力配电柜、楼层配电箱、热泵、水泵房、中央控制室和消防、电梯机房、室面用电设备等（模块式安装）ZH1-D25/2 10KA 3 第三级别墅用户配电等（模块式安装）ZH1-B100/4 60KA 3 第一级380V 低压配电柜进线处等（四个或三个单相模块组合安装） ZH1-B60（80）/4 30（40）KA 3 第二级户外电缆分支箱等（组合安装、模块式安装） ZH-D25/2 10KA 1 第三级终端设备电源（模块式安装）ZH1-D25/1+NPE 10KA 1+E（N）第三级住宅用户配电等（模块式安装）浪涌保护器的应用与选型、应用:1、浪涌电压电路在遭雷击和在接通、断开电感负载或大型负载时常常会产生很高的操作过电压，这种瞬时过电压（或过电流）称为浪涌电压（或浪涌电流），是一种瞬变干扰:例如直流6V继电器线圈断开时会出现300V,600V的浪涌电压；接通白炽灯时会出现8,10 倍额定电流的浪涌电流; 当接通大型容性负载如补偿电容器组时，常会出现大的浪涌电流冲击，使得电源电压突然降低; 当切断空载变压器时也会出现高达额定电压8,10 倍的操作过电压。
