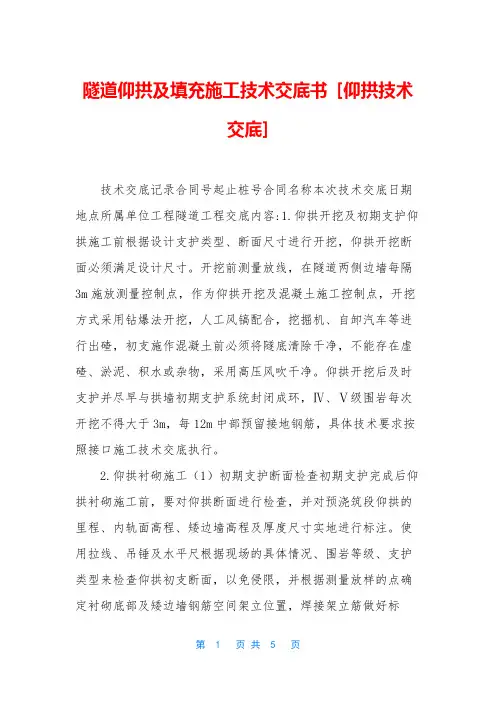

隧道仰拱及填充施工技术交底书[仰拱技术交底]技术交底记录合同号起止桩号合同名称本次技术交底日期地点所属单位工程隧道工程交底内容:1.仰拱开挖及初期支护仰拱施工前根据设计支护类型、断面尺寸进行开挖，仰拱开挖断面必须满足设计尺寸。

开挖前测量放线，在隧道两侧边墙每隔3m施放测量控制点，作为仰拱开挖及混凝土施工控制点，开挖方式采用钻爆法开挖，人工风镐配合，挖掘机、自卸汽车等进行出碴，初支施作混凝土前必须将隧底清除干净，不能存在虚碴、淤泥、积水或杂物，采用高压风吹干净。

仰拱开挖后及时支护并尽早与拱墙初期支护系统封闭成环，Ⅳ、Ⅴ级围岩每次开挖不得大于3m，每12m中部预留接地钢筋，具体技术要求按照接口施工技术交底执行。

2.仰拱衬砌施工（1）初期支护断面检查初期支护完成后仰拱衬砌施工前，要对仰拱断面进行检查，并对预浇筑段仰拱的里程、内轨面高程、矮边墙高程及厚度尺寸实地进行标注。

使用拉线、吊锤及水平尺根据现场的具体情况、围岩等级、支护类型来检查仰拱初支断面，以免侵限，并根据测量放样的点确定衬砌底部及矮边墙钢筋空间架立位置，焊接架立筋做好标示。

（2）钢筋制作安装按照设计支护类型确定仰拱段衬砌半径、衬砌段分段厚度、保护层厚度、钢筋层间距计算钢筋的半径、小边墙预留接头长度等，保证接头筋错开35d的要求。

钢筋安装时先在初支面凿出的钢架上焊接架立筋，长度为两层的钢筋的长度，边墙部位焊接水平向的架立筋，并用喷漆在每个架立筋上标定好主筋焊接位置，先绑扎外层钢筋，在绑扎内层，最后按设计要求绑扎腹筋。

同一截面钢筋接头不大于50%。

（3）施工缝止水带施工纵向施工中埋式钢边橡胶止水带和仰拱环向施工缝的中埋式橡胶止水带、外贴式橡胶止水带与钢筋绑扎同步进行。

止水带在安装模板之前要放入两层钢筋之间，安装模板后在用钢筋夹固，纵向止水条可以在矮边墙混凝到设计标高再进行埋设。

止水带埋设位置应准确，其中间空心圆环应与变形缝重合。

止水带应固定在挡头模板上，先安装一端，浇筑混凝土时另一端注意保护，固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。

仰拱及仰拱填充技术交底2⼀、编制依据1、《公路隧道施⼯技术规范》（JTG F60-2009）；2、《公路隧道设计规范》（JTG D70-2004）；3、《xxxxxxx⾼速公路路基桥隧⼯程施⼯图设计》；4、榆绥⾼速施⼯作业指导书。

⼆、⼯程概况本项⽬为xxxxxx合同段，共有隧道6段8个进出⼝，其中最长的是xxx隧道左线1204⽶，洞⾝长度1179⽶，最短的是xxxxx右线380⽶，洞⾝长度367⽶。

仰拱采⽤C25混凝⼟，仰拱填充采⽤C15⽚⽯混凝⼟填充。

三、⼯艺流程及操作细则1、仰拱施⼯流程如下:测量放线仰拱开挖断⾯检查仰拱浇注仰拱C15⽚⽯混凝⼟回填中央⽔沟垫层浇注安设中央排⽔沟2、仰拱开挖测量放线确定仰拱位置进⾏开挖，对边墙处禁⽌⽤⼤型机械开挖，采⽤⼈⼯风镐。

测量操平确定基底标⾼，保证开挖尺⼨符合设计要求以及保证仰拱浇筑的厚度满⾜设计要求。

3、喷射混凝⼟洞⼝加强段仰拱浇筑前需进⾏26cm喷射混凝⼟施⼯的，严格按照《初⽀技术交底》内对喷射混凝⼟的要求进⾏施⼯，保证混凝⼟的厚度及施⼯质量。

4、仰拱钢筋绑扎仰拱主筋和受⼒筋采⽤细钢丝梅花状绑扎，受⼒筋连接时采⽤单⾯焊接，焊缝长度5d。

考虑到仰拱与⼆衬施⼯时⼯序的差异导致施⼯缝存在，对主筋焊接后应在表⾯涂抹不⼩于长度为50厘⽶的防锈漆。

5、仰拱砼灌注砼浇注前，仰拱底部必须清理⼲净，经监理⼯程师检查合格后⽅可浇筑，砼浇筑采⽤泵送砼，从前到后⼀次浇筑成型，⼈⼯摊铺，振捣器捣固，初凝之前抹平拖⽑，及时养护。

6、仰拱回填仰拱回填采⽤C15⽚⽯混凝⼟回填，回填需在仰拱浇筑完毕12⼩时之后进⾏，禁⽌将仰拱浇筑与回填⼀次施⼯。

7、仰拱施⼯要求（1）仰拱应先于衬砌浇筑完成,在施⼯安排中,边墙初期⽀护施⼯完成后，应尽快施作仰拱，使⽀护成环，以利衬砌结构的整体受⼒。

黄⼟隧道仰拱距上断⾯开挖⾯距离控制在30m以内；（2）仰拱开挖不允许⽋挖,仰拱断⾯开挖后应⽴即检查并浇筑砼，浇筑前应清除虚渣。

技术交底书
技术交底书
工程名称西成铁路客运专线技术交底单位中铁十九局集团西成铁路客专线四川段工程指挥部
交底项目斜井仰拱及仰拱填充施工交底日期2013年7 月15 日
图2—2仰拱及仰拱填充流程图
⑶、栈桥施工
根据隧道施工的实际情况，与开挖面的设备配置和施工进度要求相适应，仰拱衬砌及回填采用便携式简易栈桥。

采用挖掘机及装载机相互配合吊、拖移动就位。

⑷、基底清理
施工前,应将隧底虚碴、杂物、泥浆、积水清除干净，并用高压风将隧底吹洗干净，超挖应采用同级混凝土回填.填充施工前，仰拱表面积水、杂物等均应清除干净。

⑸、仰拱钢筋安装
仰拱钢筋为双层钢筋，仰拱钢筋安装前应采取措施控制好上下层钢筋网间层距以及纵环向钢筋间距，仰拱环向施工缝设置中埋式橡胶止水带、外贴式橡胶止水带。

纵向施工缝设置中埋式钢边止水带、遇水膨胀橡胶止水条,止水带利用钢筋卡将止水带水平安装在仰拱双层钢筋中间.
接受人: 技术负责人：交底人：
技术交底书
技术交底书
技术交底书。

施工技术交底书编制单位/部门： 工程名称XX 隧道 分项工程名称仰拱、仰拱填充内容： 仰拱、仰拱填充技术交底一、仰拱施工工艺流程图二、施工步骤及方法1、仰拱开挖⑴ 仰拱部位的基坑几何尺寸根据围岩级别和隧施图施工。

⑵ 为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。

不合格 合格 隧底开挖及清理 栈桥架设 架立钢架 钢架制作 仰拱喷射砼 制作试验块 绑扎衬砌钢筋 立模 不合格 合格 浇筑仰拱砼 砼养护 制作试验块安设预埋管 仰拱填充砼 制作试验块⑶尽量采用光爆技术开挖，使仰拱基本达到一次成型，避免对局部进行再次开挖。

2、初支仰拱支护结构：⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。

⑵在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。

⑶对超挖过大的坑穴，用C25砼回填密实。

⑷在仰拱的初支中设有钢拱架时：①钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。

②仰拱钢架与边墙钢架的连接符合设计要求。

③仰拱钢架用冷弯机弯制成符合弧度要求的形状。

严禁将整榀钢架做成折线形的钢架。

④当整榀钢架分段制做时，其接头必须按设计要求制成钢垫板连接。

在钢架接头腹板中必须双面拼焊钢板，钢垫板之间高强螺栓连接。

⑤用砼掩埋钢架前必须清除所有钢架外表的油圬、泥土、锈迹。

⑥严禁用废旧钢材制作钢架。

⑸仰拱初支砼施工：①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。

②喷砼的厚度满足钢件保护层的要求。

3、二衬仰拱施工⑴仰拱初衬完成后，及时施作仰拱结构。

⑵仰拱的厚度、结构、几何尺寸必须符合设计要求。

⑶仰拱中钢筋实施：①仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合规范和设计要求。

②仰拱钢筋伸入边墙部位的长度符合规范要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。

③仰拱砼浇注前清除各钢筋表面的油圬、泥土、锈迹。

x项目名称x
仰拱及仰拱填充技术交底
x公司图标x
编制:
复核:
审核:
xxxx项目部名称xxxx
二○一七年四月
施工技术交底书
工程名称：xxxxxxxxxxxx
施工单位xxxxxxx交底项目仰拱及仰拱填充交底人接收交底人交底时间
交底内容:
仰拱及仰拱填充技术交底
一、适用范围：
本交底适用于xx隧道名称xx隧道正线仰拱及仰拱填充施工。

二、施工准备及施工参数：
1、施工准备
要求现场技术人员提前详细查阅相关洞口设计图纸，并将图纸设计与现场实际进行认真比对，如现场出现与图纸设计不符或特殊情况，应及时向项目工程管理部汇报，由工程管理部与设计单位进行对接确认方可施工。

2、施工参数
三、施工要求及注意事项：
1、隧道仰拱基底开挖应圆顺、平整，不得欠挖，开挖前必须完成钢架锁脚锚管，每循环开挖进尺不得大于3m，仰拱墙角、拱脚等隅角处预留30cm人工开挖，严禁超挖，超挖部分应用同等级混凝土回填。

2、仰拱、底板混凝土浇筑前应将基底虚碴、杂物、积水等清除干净
3、仰拱宜超前模筑衬砌，其超前距离宜保持3倍以上衬砌循环作业长度。

4、施工前必须清除隧底虚碴、淤泥和杂物，局部超挖部分采用同级混凝土回填。

5、仰拱衬砌及仰拱填充采用液压自行式移动栈桥进行全幅一次性施工
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
工程名称：xxxxxxxxxxxx
共 6 页。

隧道仰拱及填充技术交底一.工程概况玉蒙铁路第一合同段云铁项目承接施工的小兴寨隧道，设计中心里程DK7+465，全长370米（DK7+280～ＤK+650），为新建单线隧道，线路平面由78.68米曲线和 291.32米直线组成，曲线为右转，半径2000米，缓和曲线长度90米，隧道曲线部分位于第二段缓和曲线上，线路坡度21.4 ‰上坡，DK7+280～ＤＫ7+327为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移8㎝，加宽值30㎝；DK7+327～ＤＫ7+381为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移4㎝，加宽值20㎝，DK7+381～ＤＫ7+390为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移为0，加宽值10㎝；DK7+390～ＤＫ7+600为Ⅴ级复合式衬砌，隧道中线与线路中线偏移为0，加宽值10㎝；DK7+600～ＤＫ7+650为Ⅴ级浅埋地震设防，隧道中线与线路中线偏移为0，加宽值10㎝；该隧道Ⅴ级浅埋地震设防里程段，参照玉蒙隧参（05）01-3、4参考图施工；Ⅴ级复合式衬砌里程段，参照贰隧参05DDFP140-12参考图施工；二.仰拱墙施作：仰拱施作前，应先进行测量放样，根据设计图纸及参考图，测量出仰拱填充混凝土顶面高程，或内轨顶设计高度位置，在初支边墙两侧弹出仰拱填充顶面高度线，控制开挖深度和混凝土浇筑顶面高度。

仰拱施工采用挖掘机开挖，装渣，人工配合底部修整，清除底部虚渣及排除积水。

该隧道设计在DK7+280～DK7+390及DK7+600～DK7+650段为Ⅴ级浅埋地震设防，仰拱为C30钢筋混凝土，仰拱填充为C20混凝土，DK7+390～DK7+600段为Ⅴ级复合式衬砌，仰拱为C25混凝土，仰拱填充为C20混凝土；在仰拱及仰拱填充施工中，要充分考虑施工缝及变形缝合理设置，该隧道设计上说明：在DK7+280～DK7+390，DK7+600～DK7+650浅埋地震设防衬砌段，每隔20米左右设变形缝一道，全隧环向施工缝按间距10米一道设置，纵向施工缝按全隧拉通2道设置；注意：隧道施工缝、变形缝不应随意留置，其位置应事先在施工技术方案中确定；一般情况下，顺隧道方向以衬砌台车或衬砌移动台架的长度并适当考虑衬砌台车与混凝土搭接长度为一个浇筑段留置施工缝；另外考虑避车洞位置与施工缝进行错开；这样可保证变形缝、施工缝环向贯通。

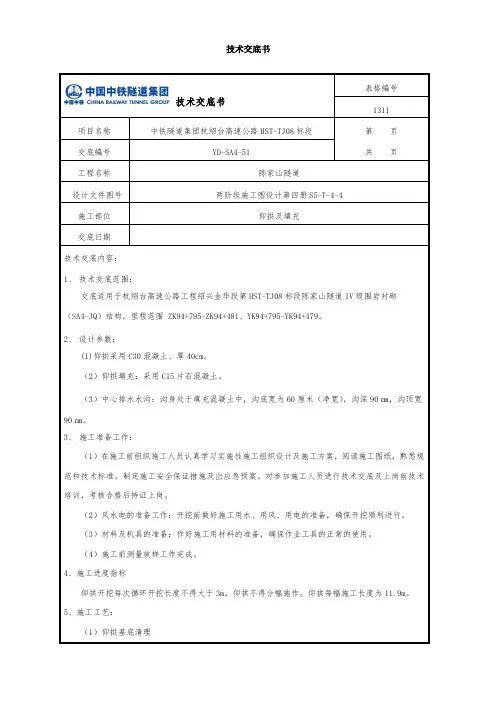

技术交底书技术交底书表格编号1311项目名称中铁隧道集团杭绍台高速公路HST-TJ08标段第页共页交底编号YD-SA4-51工程名称陈家山隧道设计文件图号两阶段施工图设计第四册S5-T-4-4施工部位仰拱及填充交底日期技术交底内容：1、技术交底范围：交底适用于杭绍台高速公路工程绍兴金华段第HST-TJ08标段陈家山隧道IV级围岩衬砌（SA4-JQ）结构，里程范围ZK94+795-ZK94+481、YK94+795-YK94+479。

2、设计参数；(1)仰拱采用C30混凝土、厚40cm。

（2）仰拱填充：采用C15片石混凝土。

（3）中心排水水沟：沟身处于填充混凝土中，沟底宽为60厘米（净宽），沟深90㎝，沟顶宽90㎝。

3、施工准备工作：（1）在施工前组织施工人员认真学习实施性施工组织设计及施工方案，阅读施工图纸，熟悉规范和技术标准。

制定施工安全保证措施及出应急预案。

对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。

（2）风水电的准备工作：开挖前做好施工用水、用风、用电的准备，确保开挖顺利进行。

（3）材料及机具的准备：作好施工用材料的准备，确保作业工具的正常的使用。

（4）施工前测量放样工作完成。

4、施工进度指标仰拱开挖每次循环开挖长度不得大于3m，仰拱不得分幅施作。

仰拱每幅施工长度为11.9m。

5、施工工艺：（1）仰拱基底清理仰拱采用人工将基底清理干净。

（2）栈桥仰拱分段施工每段长11.9m，浇筑采用仰拱大模板由中心向两侧对称施工，一次完成，采用插入式振捣器，加强振捣，保证混凝土施工质量。

仰拱施工与掘进工作平行进行，为解决仰拱施工和其他工序的干扰问题，自制仰拱栈桥，形成立体交叉平行作业体系，减少施工干扰，栈桥长15m，跨度12m，引桥长2m，总长17m。

为保证施工进度，每施工区域配置两座栈桥。

仰拱栈桥见下图。

仰拱栈桥示意图（3）仰拱混凝土施工隧道仰拱混凝土采用防水混凝土，仰拱及填充施工在隧道底部开挖支护完成后，及时全幅分段施工，为确保洞内交通不中断，采用仰拱栈桥方式。

明洞仰拱及填充施工技术交底**隧道进口洞口设计于DK319+700处，采用100米明洞后进入暗洞，即DK319+700～+800为明洞，该段的仰拱、边墙及衬砌为C35钢筋砼结构，仰拱填充为C20砼。

一、仰拱的开挖仰拱的开挖采用人工配合挖掘机进行施工，挖掘机开挖成型后随即人工整平（开挖尺寸见附图），然后待实验室进行地基承载力实验合格后（设计地基承载力为200KPa，当地基承载力不足时应进行地基加固处理）进行隧底虚渣的清理，必须保证将隧底的虚渣、杂物、积水等清除干净。

二、钢筋的布置及要求待隧底清理干净后进行仰拱钢筋的布置。

仰拱环向钢筋采用Φ22 HRB335钢筋，纵向间距20cm布置，双层布置，上下层钢筋的中心距离为56.2cm。

纵向钢筋采用Φ12 HPB235的圆钢，环向间距25cm布置；连接筋采用两种长度的钢筋，即长度为1.2m和2m两种规格，所用钢筋亦为Φ22HRB335钢筋，具体情况见附图。

钢筋的焊接、搭接、截断等均应按有关规范要求办理。

钢筋在施作前一定要进行校直、除锈及油污等，确保施工质量。

加工后的钢筋表面不应有削弱钢筋截面的伤痕；钢筋安装时，钢筋的位置和砼保护层的厚度应符合设计要求。

三、施工缝与变形缝的防水处理及施工工艺按照设计要求，仰拱施工缝和变形缝处应做防水处理，具体为：环向施工缝中，拱墙与仰拱统一采用中埋式橡胶止水带+遇水膨胀止水条；纵向施工缝处设置中埋式橡胶止水带+界面剂。

止水带的施工工艺要求及安装工艺：①止水带弯曲设置时，其转弯半径不得小于：中埋30cm。

②在现场连接橡胶止水带宜采用热压激硫化胶合，不宜采用冷粘结；其接头外观应平整光滑，其抗拉强度不应低于母材的90%，连接后接头处厚度应基本相同。

严禁不加任何处理的所谓搭接。

搭接长度不小于20cm。

③在绑扎钢筋和支模时，止水带必须采取可靠的固定措施，避免在砼浇筑过程中发生移位，以保证止水带在砼断面中的位置准确。

④固定止水带时，只能在止水带的允许部位上穿孔打洞，不得损坏本体部分。

项目名称玉磨铁路YMZQ-16标项目经理部第页共页交底编号YM16S-BNJK-153交底名称西双版纳隧道进口设计文件西双版纳隧道设计图（第三册）施工部位仰拱、仰拱填充交底内容：本交底适用于变更里程DK348+470～DK348+486变更段Vpzkym绝缘锚段处膨胀岩一般锚段及DK348+486～DK348+490Vpzkxm变更段Vpzkxm绝缘锚段处膨胀岩下锚段仰拱施工。

施工参照变更图“西双版纳隧道Vpzkym复核式衬砌断面图（有砟）”、“西双版纳隧道Vpzkxm复核式衬砌断面图（有砟）”施工。

一、设计情况：本段里程中DK348+470～DK348+486为Vpzkym段（W=80cm）模筑衬砌，DK348+486～DK348+490为Vpzkxm段（W=80cm）模筑衬砌，环境等级为H1、Y1；仰拱厚度为65cm，采用C35（H1）钢筋砼；设计轨面至道床底面高度为76.6cm；仰拱填充顶面设置向中心水沟的2％横向排水坡，内轨顶面至道床底面高度在中心水沟处为83cm；仰拱填充采用C20砼。

仰拱与仰拱填充分层浇筑。

二、施工工序：1.仰拱开挖：仰拱开挖几何尺寸按仰拱附图进行开挖，仰拱开挖时应严格控制开挖进尺，每循环不得大于3m。

仰拱开挖前由测量技术员测量放样，在拱樯上采用喷漆标记测量标高做为仰拱开挖及混凝土浇筑控制点，并对开挖人员交底，按照测量标记向下开挖，开挖完成后进行复测，严禁欠挖。

仰拱开挖几何尺寸见下图项目名称玉磨铁路YMZQ-16标项目经理部第页共页交底编号YM16S-BNJK-153交底名称西双版纳隧道进口设计文件西双版纳隧道设计图（第三册）施工部位仰拱、仰拱填充2.仰拱初支：仰拱初期支护采用I25b工字钢，间距0.5m,仰拱钢架与拱墙初支钢架通过连接板栓接，相邻钢架采用Φ22螺纹钢筋连接，环向间距1m。

仰拱初支采用C25耐腐蚀喷射混凝土，采用湿喷方式，喷射厚度为32cm。

3.仰拱钢筋绑扎：采用环向Ф25螺纹钢筋，纵向间距20cm；纵向φ14螺纹钢，环向间距25cm。

技术交底记录年月日交底详细内容及附图1、仰拱、仰拱填充领先施工。

仰拱施工前先施工中心深埋水管和横向导水管。

为确保隧道结构的稳定和安全，仰拱施工时浇筑部分边墙，以利墙拱衬砌台车进行施工。

由于出渣运输与仰拱施工存在干扰，无法正常作业。

为此采取防干扰仰拱栈桥做为过渡通道，以保证掌子面正常施工。

仰拱混凝土整体浇筑，一次成形，填充混凝土在仰拱混凝土终凝后进行。

2、隧道仰拱钢筋参数如下：Ⅴ级加强采用双排钢筋主筋为Φ２５环向布置，纵向间距１５cm；纵向钢筋采用φ1６，间距25cm，设置与主筋内侧；φ8拉筋间距环向25cm、纵向１５cm布置，φ６电缆槽墙角构造筋纵向１５ｃｍ布置。

钢筋布置图详见（Ⅴ级围岩路堑式明洞钢筋布置图（一））3、仰拱混凝土采用C35,P10防水钢筋混凝土，填充为C20砼。

仰拱开挖至设计标高后由测量班进行测量放样，设中心桩及边桩，及仰拱底部标高。

4、钢筋加工：⑴钢筋进场时应对其规格、型号、数量进行核对，并进行试验，试验合格方可使用；进场钢筋必须进行妥善保管，防止油污、锈蚀、损伤等，并按规格分别堆放，堆放时应避免锈蚀和污染。

钢筋宜堆置在仓库（棚）内，露天堆置时，应垫高并加遮盖。

设标识牌。

⑵盘圆钢筋使用前应对其进行调直除污锈处理，利用冷拉法矫直钢筋时钢筋矫直伸长率：Ⅰ级钢筋不得超过2%，Ⅱ级钢筋不得超过1%，且加工后的钢筋表面不应有削弱钢筋截面的伤痕，设置在主筋和纵向筋交叉点处，要求与主筋绑扎牢固。

⑶主筋连接采用接驳器连接，施工中根据实际情况分段，相邻连接位置相互错开，同一区段钢筋接头面积不大于全部钢筋面积的50%，且连接位置不得位于拱顶。

⑷所有钢筋表面不得有油迹、水泥浆、浮皮铁锈等，不得有削弱钢筋截面的切痕等损伤；钢筋安装应牢固不易变形，同时要保证保护层厚度。

安装时严格控制钢筋间距均匀及两层钢筋的层距。

⑸边墙预埋钢筋设置：隧道仰拱施工时必须埋设边墙钢筋，边墙主筋应与仰拱钢筋一一对应，预留接长部分长短错开，间距一致，纵向成排，浇注砼过程中防止移位。
