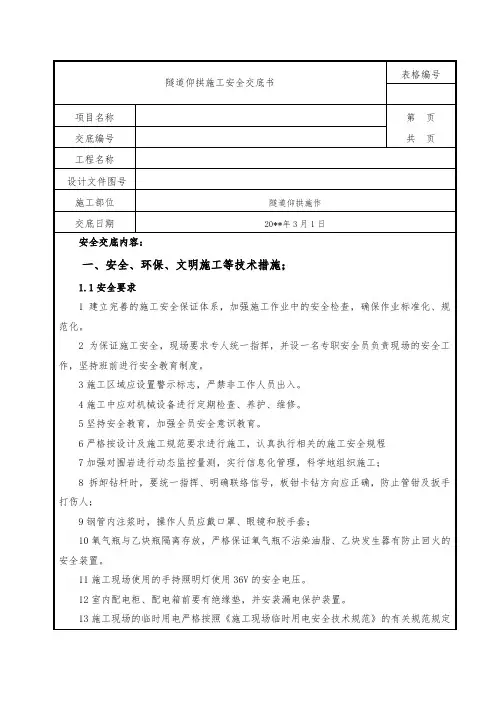

隧道仰拱施工安全交底书
表格编号
项目名称
第 页
共 页
交底编号
工程名称
设计文件图号
施工部位
隧道仰拱施作
交底日期
20**年3月1日
安全交底内容：
一、安全、环保、文明施工等技术措施；
1.1安全要求
1建立完善的施工安全保证体系，加强施工作业中的安全检查，确保作业标准化、规范化。
2为保证施工安全，现场要求专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
5将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡、围护，做到各种标牌清楚、齐全，标识醒目，施工场地整洁文明。
二、成品保护措施
（1）保护 ：提前保护，以防止成品可能发生的损伤和污染。如在门口易碰部位，在小推车车轴的高度钉防护条等。
（2）成品包裹：防止成品被损伤或污染。如人行道砖和混凝土砌块应码垛，外用立板包裹，用木排运输，灯杆灯座，开关、灯具等设备也要包裹，防止在施工过程中污染。采购物资的包装：防止物资在搬用、储存至交付过程中受影响而导致质量下降。采购单位在订货时间向供应商明确物资包装要求。包装及标志材料不能影响物资的质量。对装箱包装的物资，保持物资在箱内相对稳定，有装箱单和相应的技术文件，包装外部必须有明显的产品标识及防护（如防雨、易碎、倾倒、放置方向等）标志。
三、其他应注意的问题
严格在设计核准的用地界和临时用地范围内开展施工作业活动，铁路永久用地及取弃土场用地选择荒地、旱地，少占耕地和良田，绝不随意开挖、碾压界外土地。合理规划施工便道及施工设施，尽量减少占地数量。
1、交底接收签字表
交底人
复核人
接收人
工程部长
副经理
总工程师
工班长
现场技术
日 期
日 期
日 期
隧道仰拱施工安全交底书
表格编号
项目名称
第 页
共 页
交底编号
工程名称
设计文件图号
施工部位
隧道仰拱施作
交底日期
20**年3月1日
安全交底内容：
一、安全、环保、文明施工等技术措施；
1.1安全要求
1建立完善的施工安全保证体系，加强施工作业中的安全检查，确保作业标准化、规范化。
2为保证施工安全，现场要求专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
5将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡、围护，做到各种标牌清楚、齐全，标识醒目，施工场地整洁文明。
二、成品保护措施
（1）保护 ：提前保护，以防止成品可能发生的损伤和污染。如在门口易碰部位，在小推车车轴的高度钉防护条等。
（2）成品包裹：防止成品被损伤或污染。如人行道砖和混凝土砌块应码垛，外用立板包裹，用木排运输，灯杆灯座，开关、灯具等设备也要包裹，防止在施工过程中污染。采购物资的包装：防止物资在搬用、储存至交付过程中受影响而导致质量下降。采购单位在订货时间向供应商明确物资包装要求。包装及标志材料不能影响物资的质量。对装箱包装的物资，保持物资在箱内相对稳定，有装箱单和相应的技术文件，包装外部必须有明显的产品标识及防护（如防雨、易碎、倾倒、放置方向等）标志。
三、其他应注意的问题
严格在设计核准的用地界和临时用地范围内开展施工作业活动，铁路永久用地及取弃土场用地选择荒地、旱地，少占耕地和良田，绝不随意开挖、碾压界外土地。合理规划施工便道及施工设施，尽量减少占地数量。
隧道仰拱施工技术交底
隧道仰拱施工技术交底一、前言隧道仰拱施工是隧道建设的重要环节，也是关系隧道施工质量和安全的重要技术。
本文将从隧道仰拱施工的定义、施工难点、注意事项、要点等方面进行详细介绍。
二、隧道仰拱施工的定义隧道的仰拱施工是指在地质和气象条件允许的情况下，使用钢筋混凝土等材料对隧道顶部和侧面进行支护和加固，使得隧道能够承受来自内部和外部的各种荷载和力量。
仰拱的施工质量和工艺直接决定了隧道的使用寿命和安全性。
三、施工难点1. 岩石爆裂和滑坡隧道的施工过程中，可能会遇到软弱带、节理面等岩层，这些岩层很容易导致爆裂和滑坡。
对于这种情况，施工人员需要通过合理的爆破技术和控制挖掘速度等措施来减少不良影响。
2. 仰拱混凝土质量控制隧道仰拱的施工质量直接决定着隧道使用寿命和安全性，因此在施工过程中，对于混凝土的材料选用、施工工艺和质量控制等方面要严格把关，确保混凝土质量符合要求。
3. 施工设备和人员安全在隧道仰拱施工过程中，施工设备和人员的安全问题是非常重要的，特别是在施工过程中出现故障或事故时，要及时处理，保障施工队伍的安全。
四、注意事项1. 地质勘探和分层在隧道仰拱施工前，需要进行详尽的地质勘探和分层工作，以便合理选择施工材料和技术，并进行合理的隧道结构设计和加固措施。
2. 施工前准备和调试隧道仰拱施工前，需要进行周密的施工前准备工作，准备好必要的施工材料和设备，并进行认真的调试和演练，确保施工顺利进行。
3. 严格遵守安全规程在隧道仰拱施工过程中，需要严格遵守安全规程，加强施工现场安全管理，并及时保养和维护施工设备，确保施工过程中的人员和设备安全。
五、施工要点1. 钢筋混凝土质量控制在施工隧道仰拱时，钢筋混凝土质量的控制非常重要，需要注重施工工艺和施工材料的标准化控制，确保混凝土的强度、密实度、抗裂性和耐久性等各方面性能符合相关规定和标准。
2. 结构设计和加固计算在隧道仰拱结构的设计和加固计算过程中，需要充分考虑地质、气候、地形等因素的影响，灵活应用新材料、新工艺，制定合理的方案和措施，确保隧道的施工质量和使用安全。
隧道仰拱施工安全技术交底
编号：AQ-GL-04916( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑隧道仰拱施工安全技术交底Safety technical disclosure of tunnel invert construction隧道仰拱施工安全技术交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。
一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。
所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。
一、仰拱开挖时现场要有指挥人员。
二、仰拱开挖完毕，栈桥两端放在平整、坚实的地方，不得倾斜及晃动现象。
三、绑钢筋和出渣交叉作业时，栈桥旁要有专人指挥。
四、使用弯筋机应注意事项：1、机械安装必须注意机身应安全接地，电源不允许直接接在按钮上，应另装铁壳开关控制电源。
2、使用前检查机件是否齐全，所选的动齿轮是否和所弯钢筋直径机转速符合。
牙轮啮合间隙是否适当。
固定铁锲是否紧密牢固。
以及检查转盘转向是否和倒顺开关方向一致。
并按规定加注润滑油脂。
检查电气设备绝缘接地线有无破损、松动。
并经过试运转，认为合格方可操作。
3、操作时应将钢筋需弯的一头安稳在转盘固定镢头的间隙内，另一端紧靠机身固定镢头，用一手压紧，必须注意机身镢头确实安在档住钢筋的一侧，方可开动机器。
4、更换转盘上的固定镢头，应在运转停止后再更换。
5、严禁弯曲超过机械名牌规定直径的钢筋和吊装起重索具用的吊钩。
如弯曲未经冷拉或带有锈皮的钢筋，必须带好防护镜。
弯曲低合金钢等非普通钢筋时，应按机械名牌规定换算最大限制直径。
6、变速齿轮的安装应按下列规定：（1）、直径在18毫米以下的普通钢筋可以安装快速齿轮。
（2）、直径在18～24毫米时可用中速齿轮。
（3）、直径在25毫米以上必须使用慢速齿轮。
隧道仰拱钢筋施工技术交底
工程名称交底项目隧道工程仰拱钢筋技术交底单位交底日期工程部一、交底内容隧道仰拱钢筋施工技术交底。
二、技术参数项目1、主筋规格、间距2、纵向连接筋规格、间距3、箍筋规格、间距4、上下层主筋间距5、仰拱钢筋下料长度三、仰拱钢筋骨架的绑扎1、钢筋骨架交叉点的绑扎：两行钢筋交叉点应每点扎牢，绑扎时注意相邻绑扎点的扎丝扣要成八字形绑扎(左右扣绑扎) ，绑扎后每隔一根相互成梅花式进行点焊。
2、定位钢筋的安装：底层钢筋绑扎前先安装定位钢筋,定位钢筋可采用Φ22 钢筋，定位钢筋每 2m 安装 1 道，定位钢筋可用短钢筋焊接在初支仰拱工字钢钢架上，定位钢筋安装一定要保证钢筋的5cm 保护层厚度.在钢筋超出混凝土面处，左右各曾设 1 道定位钢筋。
3、底层钢筋的安装:定位钢筋安装后，根据钢筋间距每 20cm 用粉笔定点，主筋安装时每次均必须安装在定位点处，钢筋安装时，注意相邻钢筋尾部必须错开 35d 距离。
主筋安装后，在主筋上用粉笔定点(纵向钢筋) ,每 5 根钢筋定点 1 次,定点后,安装纵向钢筋，钢筋安装要保证与定位点重合。
地层钢筋上料完毕后,对每个交叉点进行绑扎，钢筋绑扎要求按第一条执行.钢筋绑扎完毕后，安装混凝土垫块,垫块安装每平方米 4 个，梅花形布置，垫块与钢筋用扎丝进行绑扎。
4、上层钢筋的安装：底层钢筋绑扎完毕后，安装上层钢筋的定位钢筋，定位钢筋也是每 2m 安装 1 道，在钢筋超出混凝土面处，左右各增设 1 道定位钢筋.定位钢筋安装后，用粉笔在钢筋上定点，操作方法及钢筋绑扎方法同第 3 条.钢筋绑扎要注意：在底层钢筋安装时，纵向钢筋在环向钢筋上面；在上层钢筋安装时纵向钢筋在环向钢筋下面，即纵向钢筋在两层环向钢筋的里面。
5、钢筋的绑扎：上、下层钢筋安装完毕后，进行箍筋绑扎，在每个交叉点处均要安装箍筋，箍筋要勾在主筋上，箍筋与上下层钢筋连接处必须每点进行绑扎或点焊牢固，注意 1800 弯钩的箍筋弯钩要朝向一边。
隧道仰拱施工技术交底
隧道仰拱施工技术交底一、目的明确隧道仰拱施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道仰拱施工作业。
二、编制依据(1)《高速铁路隧道工程施工技术指南》（铁建设(2010)241号）(2)《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)(3)《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》铁建设[2010]120号(4)《新建沪昆客专施工图设计文件》及隧道参考图《沪昆贰隧参01～08》三、适用范围适用于新建沪昆客专隧道仰拱的施工作业，包括仰拱初期支护、仰拱及仰拱填充作业。
四、施工工艺及作业流程4.1 仰拱开挖(1)、开挖前进行测量放样，标识出内轨顶面高程，采用支距法确定开挖深度，在开挖成型后，进行断面检查，验收深度﹑弧型﹑净空。
隧底开挖轮轮廓和底部高程应符合设计要求，石质坚硬岩石个别突出部分(每1m2不大于0.1 m2) 侵入衬砌应小于5cm。
(2)、边墙基础及隧道底地质情况应满足设计要求，基底内无积水﹑浮渣。
(3)、隧底开挖时不得破坏基底加固处理桩体，开挖时必须预留桩顶30cm土体人工开挖。
(4)、仰拱开挖前必须完成钢架锁脚锚杆(管)，软弱围岩隧道仰拱每循环开挖进尺不得大于3m。
(5)、为避免开挖震动对已形成的初期支护结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。
(6)、尽量采用光爆技术开挖，控制好炮眼深度，炸药用量，为防止超挖,预留20cm采用人工和机械开挖，使仰拱基本成型。
(7)、仰拱开挖完后应采用风枪探孔对隧底周围岩溶进行探查。
分别在隧底左右线中心及隧底轴线处探孔。
探孔深度5m，断面环向间距5m，遇到岩溶异常时应适当加密﹑加深。
(8)、基底开挖完后对基坑中的虚渣、杂物、积水等必须清除干净，清除干净后应在基底铺设5~10㎝的M10的水泥砂浆或C10砼的找平层。
4.2 仰拱基底处理(1)、隧道基底处理可采用旋喷桩﹑灰土挤密桩﹑树根桩﹑钢管桩﹑袖阀管注浆以及采用高标号混凝土换填等方法。
