压力表的型号规格定义解析压力表型号规格我们常用的有：ＹＴＦ表示不锈刚压力表'），ＹＡ表示氨用压力表'），ＹＸＣ表示电接点压力表'），ＹＺ表示真空压力表'），ＹＹ表示乙炔压力表'），ＹＯ表示耐热压力表'），ＹＨ表示氢气压力表'）等等压力表通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业碳硫分析仪、炉前分析仪以及其它仪器和设备.还适用于无腐蚀性（YQ系列）或有腐蚀性（YQF系列）的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。

主要技术参数：1、型号及参数技术参数/ 型号YQ-1 YQ-2 YQ-3 YQ-4 YQ-5 YQF-1 YQF-2 YQF-3 YQF-4 YQF-5输入压力表量程（Mpa）0～25 0 ～25 0～25 0～25 0～25 输出压力表量程（Mpa）0～0.6 0～0.16 0～4 0～0.25 0～1 压力表等级2.5 2.5 2.5 2.5 2.5输入压力（Mpa）≤18.5 ≤18.5 ≤18.5 ≤18.5 ≤18.5 输出压力（Mpa）≤0.45 ≤0.12 ≤3 ≤0.2 ≤0.75 额定流量（m3/h）0.6 0.06 1 0.2 0.62、稳定性：气源压力在5～15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7*10-4MPa3、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限时的6%4、安装连接：a.入口端：G5/8"（左、右旋），W21.85 14牙寸（左、右旋）b.出口端：M10*1; M8*1软管接头等.压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。

压力变送器使用及注意事项一、压力变送器的使用方法：1.安装调试：在安装压力变送器之前，应首先了解被测介质的性质和使用环境的工作条件，确定合适的型号和规格。

安装时需要注意以下几点：-安装位置：应选择在能够代表被测介质压力的位置上安装压力变送器，尽量避免介质存在粉尘、腐蚀性气体等不利因素的场所。

-连接管路：应选择合适的连接管路和接头，确保连接牢固，且无泄漏。

-密封：注意保持连接处的密封性，避免介质泄漏，以免影响测量精度。

2.电气连接：压力变送器通常采用标准信号输出，如4-20mA、0-10V 等。

在接线时需要注意以下几点：-选择合适的电缆规格：根据需要传输的信号范围和距离，选择合适的电缆规格，以保证信号传输的可靠性。

-接线正确：根据压力变送器的接线图，正确连接电源和相应的仪表设备。

注意遵循电缆的颜色标准，避免接错线。

3.校准与调试：在使用前，应对压力变送器进行校准和调试，以确保其测量精度和可靠性。

校准时需要注意以下几点：-校准仪器：使用合适的校准仪器，如压力校准器、数字万用表等，以确保校准的准确性。

-校准方法：根据压力变送器的说明书，按照指定的校准方法进行调整。

通常包括零点校准和量程校准。

-校准记录：在校准过程中，要记录校准值和误差，以备日后参考。

二、压力变送器的注意事项：1.环境适应性：压力变送器应根据使用环境的要求选择合适的型号和材质，如耐腐蚀、防爆等特殊环境下的压力变送器。

2.清洁维护：定期清洁压力变送器的外壳和连接处，避免灰尘、油污等物质的附着，以免影响传感器的性能。

3.避免超量程使用：在使用压力变送器时，应尽量避免压力信号超出其量程范围，以免损坏传感器或影响测量精度。

4.防止负载阻值过低：在使用4-20mA输出的压力变送器时，应注意负载电阻的选择，避免负载过低导致信号失真或无法输出。

5.预防过压：一些压力变送器具有防过压功能，但一般情况下，仍需注意保护被测器件，避免过高的压力冲击。

6.避免振动和冲击：压力变送器对振动和冲击比较敏感，应避免在振动较大或易受冲击的环境中使用。

压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。

1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。

图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。

中心可动极板与两侧固定极板构成两个平面型电容H C和L C。

可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。

一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。

隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。

差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。

此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。

保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。

图1.3为低压侧压力口。

图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。

注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。

安装○普通型及小巧型变送器的安装①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；⑤根据产品连续类型，查对现场接口是否与产品一致。

若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。

○投入式变送器的安装●注意事项①安装地点的液体可能产生的静压力不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。

●安装方法变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。

1在静水中安装①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。

（如图a所示）②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。

（如图b所示）2在动水中安装在动水中安装时需加静水装置①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。

（如图c所示）②方法之二：若为清水域的沙石水床，以浅埋为好。

（如图d所示）③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）○普通型及投入式变送器接线信号（电源）端子设置在电气盒的一个独立腔室内。

接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。

信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。

注意：接好线后，务必将表盖拧紧，以免潮气进入电气盒内，损坏电路。

使用说明书压力/差压智能变送器Operation instruction目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (9)10.维护 (27)11.修理 (27)引言智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。

压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。

广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。

长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。

■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。

■储藏储藏仪器无需任何特殊处理。

对储藏期没有限制，但保质期仍按公司规定的期限一致。

■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。

重要:查询时务必提供仪表序列号。

■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比，图 1 压力（绝压）变送器再由适配单元和放大器转化成一标准化信号输出。

图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。

绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。

差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。

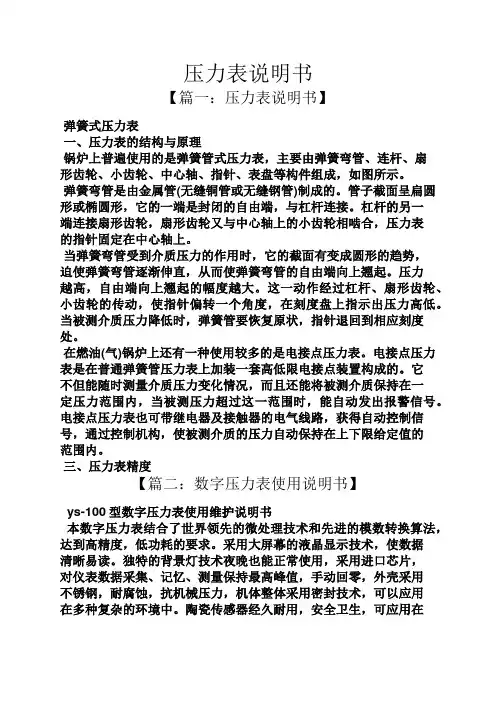

压力表说明书【篇一：压力表说明书】弹簧式压力表一、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。

弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度【篇二：数字压力表使用说明书】ys-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。

采用大屏幕的液晶显示技术，使数据清晰易读。

独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。

陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。

本产品是国外名牌数字压力表的中国oem产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。

一工艺特性? 电气特性：工作电源：3.6vdc;功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100mpa（可选）；0～5kpa～600kpa （可选）；真空：-100kpa～0kpa（可选）-0.1～ 0 mpa 压力真空：-0.1～2.4mpa（可选）；- 100～2400kpa 压力单位可选：mpa 、kpa、kgf/cm2、bar、mbar、psi kn、mmaq mmho、torr mmhg、atm（特殊要求可定做成psi、mpa 、kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7v-3.0v（5ma） ? 机械特性振动特性：40g（最大）；4g（最大）15-200hz外形尺寸：1主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量; 4、液压系统、制冷、过程监控oem应用; 5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量; 二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。

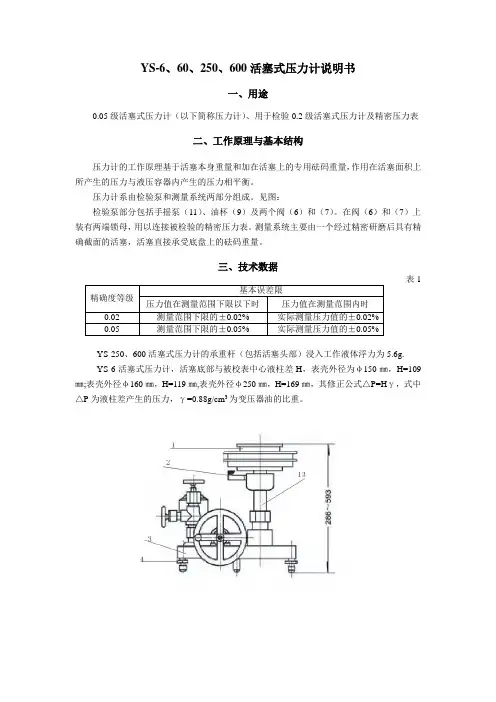

YS-6、60、250、600活塞式压力计说明书一、用途0.05级活塞式压力计（以下简称压力计）、用于检验0.2级活塞式压力计及精密压力表二、工作原理与基本结构压力计的工作原理基于活塞本身重量和加在活塞上的专用砝码重量，作用在活塞面积上所产生的压力与液压容器内产生的压力相平衡。

压力计系由检验泵和测量系统两部分组成。

见图：检验泵部分包括手摇泵（11）、油杯（9）及两个阀（6）和（7）。

在阀（6）和（7）上装有两端锁母，用以连接被检验的精密压力表。

测量系统主要由一个经过精密研磨后具有精确截面的活塞，活塞直接承受底盘上的砝码重量。

三、技术数据表1精确度等级基本误差限压力值在测量范围下限以下时压力值在测量范围内时0.02 测量范围下限的±0.02% 实际测量压力值的±0.02%0.05 测量范围下限的±0.05% 实际测量压力值的±0.05%YS-250、600活塞式压力计的承重杆（包括活塞头部）浸入工作液体浮力为5.6g.YS-6活塞式压力计，活塞底部与被校表中心液柱差H，表壳外径为φ150㎜，H=109㎜;表壳外径φ160㎜，H=119㎜,表壳外径φ250㎜，H=169㎜，其修正公式△P=Hγ，式中△P为液柱差产生的压力，γ=0.88g/cm3为变压器油的比重。

1、砝码2、指标板3、底座4、调整螺钉5、连接管部件6、7、8阀9、油杯10、水平仪11、手摇泵12、手轮13、测量系统参数单位值力值0.6MPa 6 MPa25MPa60 MPa测量上限MPa0.66256060测量下限MPa0.040.10.511活塞公称面积cm210.50.20.10.05底盘及活塞公称质量㎏0.40.5110.5产生产压力MPa0.040.10.511专用砝码公称质量㎏0.1；0.5 0.5；2.5 1;51;50.5;2.5产生的压力MPa0.010.050.010.50.5;2.51;51;5数量个6;104;114;94;111;11两端锁母M20×1.5M20×1.5M20×1.5M20×1.5M20×1.5重量㎏3565859575工作液体变压器油20℃时运动粘度9~12厘沲酸值不大于0.5毫克KOH/克癸二酸酯20℃时运动20~25mm2/s，酸值不大于0.05毫克KOH/克四、验收与保管1、用户收到装箱压力计,应先检查压力计包装是否完整；如有损伤,应即查明原因。

压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。

1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。

图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。

中心可动极板与两侧固定极板构成两个平面型电容H C和L C。

可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。

一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。

隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。

差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。

此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。

保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。

图1.3为低压侧压力口。

图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。

注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。

液位变送器使用说明液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。

该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》、GB 3836.4-2000 《爆炸性气体环境用电气设备第４部分：本质安全型＂i＂》标准相应规定。

仪器防爆标志为：ExiaⅡCT4。

主要技术参数1、工作温度：0℃～70℃；2、绝缘电阻在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

3、防爆性能仪器防爆性能符合ExiaⅡCT4的要求。

4、 4-20mA无极性连接。

5、多级电气保护。

外形及安装外形结构见图，液位变送器（线缆投入式）由壳体、放大器、接线端子、防护帽、中空导线等组成；根据用户的需要可以选用智能数码表头或液晶表头显示。

安装方法⑴选择易于操作、维护的地方进行安装；⑵应尽量远离搅拌源、热源的地方安装；⑶投入式液位变送器安装时，金属探头要轻轻沉入容器底；电气连接打开仪表后盖（接线端子面），见接线端子，具体电气连接请参阅工业型压力变送器接线图。

直接引线式投入式液位计接线：红色线：电源正蓝色线：电流信号输出安全使用注意事项⑴搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵液位计进压口内有隔离膜片，切勿人为用异物触碰，定期清淤，以免阻塞。

⑶电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑸导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。

否则厂家维修时要收取相应的费用。

⑹安装使用中如遇到问题请及时与我公司联系，在产品发生异常时，请不要擅自打开进行修理。
