楼层结构平面图的形成、主要内容.

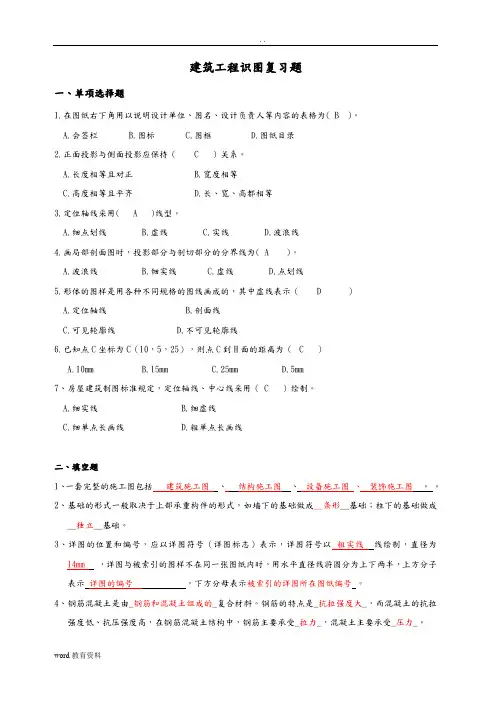

建筑工程识图复习题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。

A.会签栏B.图标C.图框D.图纸目录2.正面投影与侧面投影应保持（ C ）关系。

A.长度相等且对正B.宽度相等C.高度相等且平齐D.长、宽、高都相等3.定位轴线采用( A )线型。

A.细点划线B.虚线C.实线D.波浪线4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。

A.波浪线B.细实线C.虚线D.点划线5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ）A.定位轴线B.剖面线C.可见轮廓线D.不可见轮廓线6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ）A.10mmB.15mmC.25mmD.5mm7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。

A.细实线B.细虚线C.细单点长画线D.粗单点长画线二、填空题1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。

2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成__独立__基础。

3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。

4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。

钢筋的特点是_抗拉强度大_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。

5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距离一般不小于___10mm_______。

6、有些物体内部形状复杂或层次较多，可用__局部__剖切。

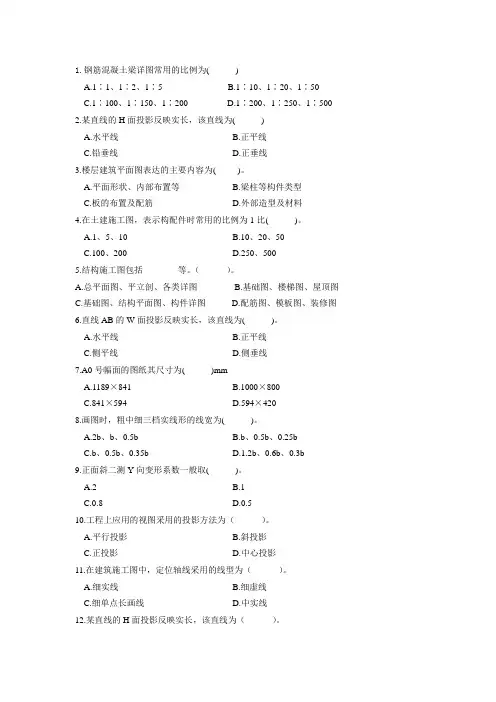

1.钢筋混凝土梁详图常用的比例为( )A.1∶1、1∶2、1∶5B.1∶10、1∶20、1∶50C.1∶100、1∶150、1∶200D.1∶200、1∶250、1∶5002.某直线的H面投影反映实长，该直线为( )A.水平线B.正平线C.铅垂线D.正垂线3.楼层建筑平面图表达的主要内容为( )。

A.平面形状、内部布置等B.梁柱等构件类型C.板的布置及配筋D.外部造型及材料4.在土建施工图，表示构配件时常用的比例为1比( )。

A.1、5、10B.10、20、50C.100、200D.250、5005.结构施工图包括________等。

（）。

A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图6.直线AB的W面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线7.A0号幅面的图纸其尺寸为( )mmA.1189×841B.1000×800C.841×594D.594×4208.画图时，粗中细三档实线形的线宽为( )。

A.2b、b、0.5bB.b、0.5b、0.25bC.b、0.5b、0.35bD.1.2b、0.6b、0.3b9.正面斜二测Y向变形系数一般取( )。

A.2B.1C.0.8D.0.510.工程上应用的视图采用的投影方法为（）。

A.平行投影B.斜投影C.正投影D.中心投影11.在建筑施工图中，定位轴线采用的线型为（）。

A.细实线B.细虚线C.细单点长画线D.中实线12.某直线的H面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.铅垂线13.在正面斜二测轴测图中，三向变形系数px、py、pz为（）。

A.均为0.820B.1、1、1C.1、0.5、1D.1、1、0.514.房屋施工图一般包括建筑施工图、结构施工图以及（）。

A.门窗施工图B.设备施工图C.装修详图D.模板详图15.在某张建施图中，有详图索引，其分母3的含义为（）。

主 题： 《建筑制图与识图》学习笔记内 容：《建筑制图与识图》学习笔记六——建筑施工图教学目的、要求:掌握：建筑施工图包括哪些；建筑总平面图的形成与作用；理解：建筑施工图的一般规定；了解：建筑的构造组成及设计阶段；一套完整的施工图需要包括哪些专业图类。

教学内容：基本内容：建筑的构造组成及设计阶段；建筑施工图包括哪些以及建筑总平面图的形成与作用；建筑施工图的一般规定以及建筑平、立、剖图的主要图示内容；重点：房屋图中建筑施工图（平、立、剖面图）的内容、画法及特点；难点：楼梯图的画法及施工图的阅读。

了解建筑的构造组成及设计阶段；了解一套完整的施工图需要包括哪些专业图类；熟练掌握建筑施工图包括哪些；熟练掌握建筑总平面图的形成与作用；理解建筑施工图的一般规定以及能够读懂建筑平、立、剖施工图。

基本要求　1．了解建筑的构造组成及设计阶段2．了解一套完整的施工图需要包括哪些专业图类3．熟练掌握建筑施工图包括哪些4．熟练掌握建筑总平面图的形成与作用5．读懂建筑施工图的一般规定以及建筑平、立、剖图的主要图示内容。

画几何图－－投影制图（制图基础）－专业图专业图又称为工程图，分为土建图（分为房屋图，水工图又称为水利图、道桥图等）、机械图6.1 概述一、房屋的分类按其使用性质分为工业建筑和民用建筑。

民用建筑根据其使用功能的不同，可分为居住建筑和公共建筑，如住宅、宿舍属于居住建筑，礼堂、商场、医院、车站等属于公共建筑。

二、房屋的构造组成基本组成：如一幢民用房屋，从构造角度讲，主要由基础、墙体（柱子）、楼板（地坪）层、层顶、楼梯、门窗等部分组成。

除了基本组成部分外，还常有台阶、雨篷、阳台、花池等附属部分及其他各种构配件和装饰等，这些构成了建筑物土建工程。

三、房屋建筑的设计阶段建造房屋必须经过一个设计过程，设计工作一般分为初步设计和施工图设计两个阶段。

对于大型的、较为复杂的工程，则要采用三个阶段，即在两个设计阶段之间，增加一个技术设计阶段。

⼯程制图知识点及答案《⼯程制图》知识点及答案1、制图的基本规定包括哪些内容？答：包括图纸幅⾯和规格、⽐例、字体、图线、尺⼨标注。

2、图样的⽐例是什么？有⼏种⽐例？答：图样的⽐例是图形与其实物相应要素的线性尺⼨之⽐。

有3种⽐例：（1）原值⽐例1：1；（2）放⼤⽐例，如2：1等；（3）缩⼩⽐例，如1：2等。

3、图样上的汉字应采⽤什么样的字体？答：长仿宋体。

4、尺⼨有哪四部分组成？答：尺⼨线、尺⼨界线、起⽌符号和尺⼨数字。

5、尺⼨数字的注写⽅向是怎样规定的？答：书写⽅向应为尺⼨线⽅向⼀致。

⽔平数字，字头朝上；竖直数字，字头朝左；倾斜的数字，字头应有向上的趋势。

6、圆弧连接的形式有⼏种？怎样才能保证光滑连接？答：圆弧的连接⽅式有3种：（1）圆弧与两直线连接；（2）圆弧连接圆弧与直线；（3）圆弧与两圆弧连接。

为保证光滑连接，需要准确的求定连接圆弧的圆⼼及连接圆弧与被连接的直线或圆弧的切点的位置。

7、什么是组合体？答：由基本⼏何体组合⽽成的体。

8、什么是形体分析法？答：分析组合体是由哪些基本⼏何体组成的，各基本⼏何体之间的相对位置关系怎样。

这⼀过程称为形体分析法。

9、试说明画组合体正投影图的⼤体步骤？答：（1）形体分析；（2）确定物体安放位置；（3）选择表达⽅案；（4）选择图幅和⽐例；（5）画底稿；（6）检查描深；（7）标注尺⼨；（8）书写⽂字说明，填写标题栏；（9）复核，完成作图。

10、组合体应标注哪三类尺⼨？答：（1）定形尺⼨；（2）定位尺⼨；（3）总体尺⼨。

11、读图的基本⽅法有⼏种？（1）形体分析法；（2）线⾯分析法。

12、什么是线⾯分析法？答：就是根据物体上某些表⾯、某些线条的投影特征来判断它们的空间形状和相对位置，从⽽想象出物体形状的⽅法。

13、什么是剖视图？什么是断⾯图？它们有什么区别？答：假想⽤剖切⾯把物体剖开，移去观察者和剖切⾯之间的部分，将剩余部分向投影⾯投影，所得图形称为剖视图。

假想⽤剖切平⾯，将物体某部分截断，仅画出该截断⾯的实形，称为断⾯图。

✓ 建筑详图定位轴线的标注
03 平面图的图示内容和图示方法
4 平面图房间的名称、尺寸、
标高及室内踏步、楼梯的上 下方向和级数等
室内标高
楼层标高为建筑标高，相 对标高；不同房间有标高 差时应标出，或说明
房间名称 平面图中每个房间应标注房间 名称，或在直径6mm的圆圈中
注写编号，并在图纸中列出每 楼梯上下方 个编号代表的房间 向和级数 楼梯的上下级数为本层到
01 平面图的形成和作用
作用 建筑平面图
建筑平面图用来表示房屋的平面布置情况， 是进行施工放线、砌墙和安装门窗等工作 的依据。
02 平面图的数量 和命名
02 平面图的数量和命名
平面图以楼层编号包括
地下二层平面图 地下一层平面图 首层平面图 二层平面图 ……
02 平面图的数量和命名
应绘出
✓ 首层平面图 ✓ 中间层平面图 ✓ 顶层平面图
当中间层平面图相同，可绘制一个平面图表 示，在该平面图上标注各楼层相应的标高。
02 平面图的数量和命名
局部平面图 为了更清楚房间的布置，通常采用较大的比例 绘制某些房间的平面图，如厨房、卫生间等
03 平面图的图示内 容和图示方法
03 平面图的图示内容和图示方法
✓ 平面图的方向宜与总图方向一致。 ✓ 平面图的长边宜与横式幅面图纸的长边一致。 ✓ 在同一张图纸上绘制多于一层的平面图时，
2绘出被剖切到及未被剖切到
的建筑构配件的的轮廓
门口线 门扇
门窗的编号方法 门 填充按墙照顺序编号M1、M2
按照规格编号M1024，宽度1000mm高 度2400mm
框架柱
门窗的编号方法
窗
按照顺序编号C1、C2 按照规格编号C1824，宽度1800mm高

如何进行楼梯施工图的综合识读？
3. 读楼梯建筑平面、剖面图中有关详图及索引 ——核对楼梯踏步、栏杆扶手等详图是否齐全，栏杆高度 是否满足要求； 4. 读楼梯结构平、剖面图 ——梯段板（斜梁）、梯梁、平台板编号及详图是否有遗 漏，楼层平台的梁、板是否缺少配筋详图；
5. 读楼梯建筑、结构剖面图 ——核对楼梯净空尺寸是否满足强制性规范要求。
现浇钢筋混凝土梁式楼梯的结构组成如何？
梯段板 梯段斜梁
梁 式 楼 梯 间 结 构
楼层平台梁
中间平台梁
楼层平台板
中间平台板
与平台梁连接框架梁（墙）
梁式楼梯的荷载是如何传递的？
梯段板 梯段斜梁 楼层平台 平台梁 中间平台 承重墙 框架梁 框架柱
基础
1. 荷载传递形成完整链条，每个构件是其中一部分。 2. 单个构件的缺失或破坏将使传递链条断裂，会使建
楼梯结构施工图的识读
本次课要学会什么能力？

能够识读楼梯结构平面图、剖面图及详图
本次课涉及哪些知识？


现浇钢筋混凝土板式楼梯结构构造？ 楼梯间荷载的传递路径？ 楼梯结构平面图的形成？ 楼梯剖面图的形成？ 楼梯结构平面图、剖面图、详图表达的内容？ 楼梯结构施工图的识读方法？
本次课要完成的任务
思考问题？
1. 现浇钢筋混凝土楼梯的构造组成如何？
2. 楼梯建筑施工图包括哪些图样？分别表达哪些主要内容？
3. 什么是梁式楼梯和板式楼梯？两者区别在哪里？
4. 识读楼梯建筑施工图应与整套施工图中哪些图纸对照？ 目的是什么？ 5. 识读楼梯建筑施工图能够得到哪些信息？
楼层平台梁
中间平台梁
楼层平台板 中间平台板 与平台梁连接框架梁（墙）

《现浇整体式楼层结构平面图形成主要内容及钢筋布置》
二、现浇整体式楼层结构平面图的主要内容 在钢筋混凝土现浇整体式楼层结构平面图中，应 表示出楼板的厚度、配筋情况。板中的钢筋用粗实线 表示，板下的墙用细线表示，梁、圈梁、过梁等用粗 点划线表示。柱、构造柱用断面（涂黑）表示。 在楼层结构平面图中，未能完全表示清楚之处， 需绘出结构剖面图。
间距。
《现浇整体式楼层结构平面图形成主要内容及钢筋布置》
（a）下层钢筋
(b)上层钢筋
楼板钢筋的布置方式
《现浇整体式楼层结构平面图形成主要内容及钢筋布置》
现浇钢筋混凝土双向配筋板
《现浇整体式楼层结构平面图形成主要内容及钢筋布置》

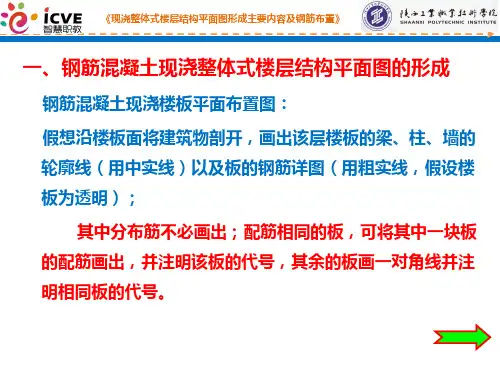

一、钢筋混凝土现浇整体式楼层结构平面图的形成
钢筋混凝土现浇楼楼板的梁、柱、墙的
轮廓线（用中实线）以及板的钢筋详图（用粗实线，假设楼 板为透明）； 其中分布筋不必画出；配筋相同的板，可将其中一块板 的配筋画出，并注明该板的代号，其余的板画一对角线并注 明相同板的代号。
《现浇整体式楼层结构平面图形成主要内容及钢筋布置》
三、现浇楼板钢筋布置图
现浇钢筋混凝土结构的梁、板、柱、剪力墙等构
件的配筋图主要用平面整体表示法（简称“平法施
工图”）绘制。
现浇钢筋混凝土板一般要表明：支撑楼板的墙及
其轴线，现浇梁的位置及其支撑情况，现浇梁的配
筋情况。平面图上把每一种钢筋躺平画出，并注明

判断题
1、比例写在图名的右侧，字号应比图名字号小一号或二号。（A）
2、图样上的尺寸单位，除标高以米为单位外，均以毫米为单位。（B）
3、细点划线宽度为0.35b，常用来表示分水线、中心线、对称线、定位轴线。（A）
4、投影三要素是：投射中心、投影面、空间几何元素或物体。（A）
5、组合体中，确定各基本形体之间相对位置的尺寸，称为定形尺寸。（B）
20、索引符号是由直径为10毫米、细实线绘制的圆及水平直径组成。（A）
21、房屋施工图中的尺寸，除标高和总平面图以米为单位外，一般以毫米为单位。（A）
22、透视投影属于直角投影。（B）
23、物体是投影的三要素之一。（A）
24、尺寸标注时起止符号用的细短线。（B）
25、坡度标注时箭头指向下坡方向。（A）
15、相邻定位轴线之间的距离称为轴间距，相邻横向定位轴线的轴间距称为进深。（B）
16、剖面图上剖切符号的编号数字可写在剖切位置线的任意一边。（B）
17、建筑平面图外部尺寸一般标三道，最外一道是总尺寸。（A）
18、总平面图中的标高是绝对标高，保留小数点后二位。（A）
19、平面图上横向定位轴线的编号用阿拉伯数字从左到右顺序书写。（A）
23、梁的平面注写包括集中标注和（原位标注）
24、图样中的汉字应写成（长仿宋体）
25、总平面图中标高数字保留（二位）小数。
26、三面投影均为倾斜于投影轴的缩短线段,其空间位置为（一般位置直线）。
27、标高投影属于（单面直角投影）。
28、建筑物的上部结构为砖墙承重，就采用(条形)基础。
29、尺寸起止符号一倾斜方向应于尺寸界线成顺时针（45）°角。
45、在一张建筑施工图中，如有索引符号，其分子为4的含义为（详图的编号为4）。

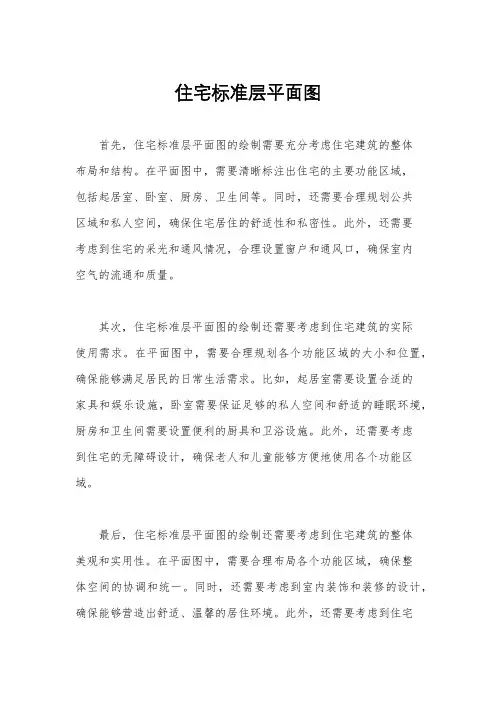

住宅标准层平面图
首先，住宅标准层平面图的绘制需要充分考虑住宅建筑的整体
布局和结构。

在平面图中，需要清晰标注出住宅的主要功能区域，
包括起居室、卧室、厨房、卫生间等。

同时，还需要合理规划公共
区域和私人空间，确保住宅居住的舒适性和私密性。

此外，还需要
考虑到住宅的采光和通风情况，合理设置窗户和通风口，确保室内
空气的流通和质量。

其次，住宅标准层平面图的绘制还需要考虑到住宅建筑的实际
使用需求。

在平面图中，需要合理规划各个功能区域的大小和位置，确保能够满足居民的日常生活需求。

比如，起居室需要设置合适的
家具和娱乐设施，卧室需要保证足够的私人空间和舒适的睡眠环境，厨房和卫生间需要设置便利的厨具和卫浴设施。

此外，还需要考虑
到住宅的无障碍设计，确保老人和儿童能够方便地使用各个功能区域。

最后，住宅标准层平面图的绘制还需要考虑到住宅建筑的整体
美观和实用性。

在平面图中，需要合理布局各个功能区域，确保整
体空间的协调和统一。

同时，还需要考虑到室内装饰和装修的设计，确保能够营造出舒适、温馨的居住环境。

此外，还需要考虑到住宅
的节能和环保设计，合理设置隔热和保温设施，减少能源消耗，保护环境。

综上所述，住宅标准层平面图的绘制是住宅建筑设计中非常重要的一部分，它能够直观展现出住宅的空间布局和功能分区，为住宅建筑的设计和施工提供重要参考。

在绘制住宅标准层平面图时，需要充分考虑住宅的整体布局和结构、实际使用需求以及整体美观和实用性，确保能够满足居民的日常生活需求，营造出舒适、温馨的居住环境。

一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。

对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。

若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图。

平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。

（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。

建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。

凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。

10、门窗的代号与编号，门的开启方向。

11、内部装修做法和必要的文字说明。

（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。

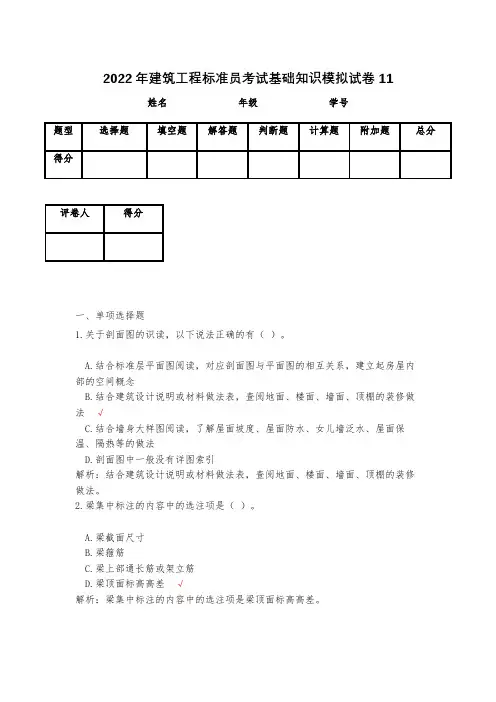

2022年建筑工程标准员考试基础知识模拟试卷11姓名年级学号题型选择题填空题解答题判断题计算题附加题总分得分评卷人得分一、单项选择题1.关于剖面图的识读，以下说法正确的有（）。

A.结合标准层平面图阅读，对应剖面图与平面图的相互关系，建立起房屋内部的空间概念B.结合建筑设计说明或材料做法表，查阅地面、楼面、墙面、顶棚的装修做法√C.结合墙身大样图阅读，了解屋面坡度、屋面防水、女儿墙泛水、屋面保温、隔热等的做法D.剖面图中一般没有详图索引解析：结合建筑设计说明或材料做法表，查阅地面、楼面、墙面、顶棚的装修做法。

2.梁集中标注的内容中的选注项是（）。

A.梁截面尺寸B.梁箍筋C.梁上部通长筋或架立筋D.梁顶面标高高差√解析：梁集中标注的内容中的选注项是梁顶面标高高差。

3.对于建造成片建筑或大中型工程，为确保定位放线的正确，通常用（）来确定其平面位置。

A.施工坐标网B.与原有建筑物或原有道路平移定位C.测量坐标网√D.风水先生罗盘定位解析：对于建造成片建筑或大中型工程，为确保定位放线的正确，通常用测量坐标网来确定其平面位置。

4.一个完整的尺寸所包含的四个基本要素是（）。

A.尺寸界线、尺寸线、数字和箭头B.尺寸界线、尺寸线、尺寸起止符号和数字√C.尺寸界线、尺寸线、尺寸数字和单位D.尺寸线、起止符号、箭头和尺寸数字解析：尺寸所包含的四个基本要素是：尺寸界线、尺寸线、尺寸起止符号和数字。

5.下列关于楼梯结构施工图基本规定的说法中，错误的是（）。

A.楼梯结构平面图应直接绘制出休息平台板的配筋√B.楼梯结构施工图包括楼梯结构平面图、楼梯结构剖面图和构件详图C.钢筋混凝土楼梯的可见轮廓线用细实线表示，不可见轮廓线用细虚线表示D.当楼梯结构剖面图比例较大时，也可直接在楼梯结构剖面图上表示梯段板的配筋解析：楼梯结构平面图不用绘制休息平台。

6.下列关于建筑施工图的作用的说法中，不正确的是（）。

A.建筑施工图是新建房屋及构筑物施工定位，规划设计水、暖、电等专业工程总平面图及施工总平面图设计的依据√B.建筑平面图主要用来表达房屋平面布置的情况，是施工备料、放线、砌墙、安装门窗及编辑概预算的依据C.建造房屋时，建筑施工图主要作为定位放线、砌筑墙体、安装门窗、装修的依据D.建筑剖面图是施工、编制概预算及备料的重要依据解析：建造房屋时，建筑施工图主要作为定位放线、砌筑墙体、安装门窗、装修的依据。

结构施工图基本知识
内容
1 概述 2 基础图 3 结构平面图 4 构件详图 5 现浇钢筋混凝土构件平面整体设计方法简介
1 概述
结构施工图是表达房屋承重构件(如基础、梁、板、柱 及其他构件)的布置、形状、大小、材料、构造及其相互 关系的图样，主要用来作为施工放线、开挖基槽、支模 板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、 柱等构件及编制预算和施工组织计划等的依据。
以图8学生公寓楼二～七层楼面结构平面布置图为例，说 明结构平面图的内容和图示要求。 空心板代号如表3所示。 目前各地区的标注方法均有不同，本图所用为湖北地区的 标注法，其内容说明如下：
表1.3 空心板代号意义 板长代号 24 板的标志 板的标志 荷载等级 荷载充许 板宽代号 长度(mm) 宽度(mm) 代号 设计值 2 2400 5 500 4.0kN/m 1 2700 6 600 7.0kN/m2 3000 7 700 2 … 4200 9 12 900 1200 3 10.0kN/m
2.1.3 基础平面图的尺寸标注
基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。 外部尺寸只标注定位轴线的间距和总尺寸。 内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础 底面的宽度等。 平面图中的轴线编号、轴线尺寸均应与建筑平面图相 吻合，如图11.4。
2.1.4 基础平面图的剖切符号
的型式取决于上部承重结构的型式和地基情况。
在民用建筑中，常见的型式有条形基础(即墙基础)和独立
基础(即柱基础)，如图2。
图2 基础的型式
条形基础埋入地下的墙称为基础墙 当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯 形的砌体，称为大放脚 基础底下天然的或经过加固的土壤叫地基 基坑(基槽)是为基础施工而在地面上开挖的土坑 坑底就是基础的底面，基坑边线就是放线的灰线 防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料， 如图3。

图。
参见教材p78-82读图例图
1．平面注写方式
梁的平面注写方式与柱相同，同样在梁的平面布置图上对所有梁进行编号(构件 代号、序号、跨数等)。从每种不同编号的梁中选一根，在其上注写截面尺寸大小和 配筋数量、钢筋等级及直径等。其注写方式包括集中标注与原位标注，集中标注表 达梁的通用数值，原位标注表达梁的特殊数值。集中标注的方法是从某根梁引出一 线段，在线段一侧表示出梁的编号、截面尺寸、主筋数量、等级、直径，箍筋间距
明确哪些地方相同，哪些不同，哪些关联?还要注意平面图与剖面图，剖面图与
详图有无矛盾，图上尺寸是否齐全，分段尺寸与总尺寸是否吻合，未标注的尺 寸是否能通过计算得知，标高与竖向尺寸是否一致?等等。读后对基本数据要记 住，发现的问题要记录下来。但是读图的目的不同，读的角度就不同，用于学 习时是在无设计、施工经验，但有初步了解房屋构造、有投影知识的情况下读 图，因此就要经常实践，不断积累经验，循序渐进地培养自己读图的能力，后 面我们附了一套小商场的施工图，希望同学们用前面学习的知识，实践一次读
3.5. 1 柱的平面整体表示法（续页）
柱的平面整体表示法是在绘出柱的平面布置图的基础上，采用列表注 写方式或截面注写方式来表示柱的截面尺寸和钢筋配置的结构施工图。
2．截面注写方式
柱的截面注写法是在标准层平面布置图上，在同一编号的柱中选一个截 面，适当放大比例，在图原位直接注写其截面尺寸和配筋来表示柱的施工图。 在柱截面图上先标注出柱的编号，在编号后面注写其截面尺寸bxh，角 筋或全部纵筋、箍筋，包括钢筋级别、直径与间距，并标注截面与轴线的相 对位置。 图2-31中分别表示了框架柱、梁上柱的截面尺寸和配筋。图中编号KZl 的柱所标注的“600x600‘’表示柱的截面尺寸，其425表示角筋为4根直径 为25mm的Ⅱ级钢筋， 10—100／200则表示箍筋为直径10mm的I级钢 筋，其间距在加密区为100mm，非加密区为200mm。柱的截面图的上方 标注的5 25，表示b边一侧配置的中部筋，图的左方标注的4q922，表示 h边一侧配置的中部筋。由于柱截面配筋对称，所以在柱截面图的下方和右 方的标注省略。图中编号LZl柱的截面尺寸为300x300mm，纵筋为6根直 径为16mm的Ⅱ级钢筋，箍筋为直径8mm的I级钢筋，其间距为200mm （教材p72-74）。

1600
平开门 1000
2700
平开门 1000
2400
平开门 900
1900
普通双层窗 1800
2100
普通双层窗 1500
2100
普通双层窗 1200
2100
双层组合窗 2400
2100
8 4 4
标准图集 代号
平行双跑楼梯
平行双分式楼梯。
北
指北针：描述建筑朝向的符号。两种形式， 另一种形式是用风玫瑰图，该图不但表达了 建筑的朝向，还说明了该地区常年风向及该地区 每年刮风的频率。
北
北
建筑平面图图形部分阅读—了解房屋的平面布置及房屋功能。
建筑平面图图形部分阅读—了解房屋的平面布置及房屋功能。
二、三层平面图 1:100
建筑平面图图形部分阅读—了解房屋的平面布置及房屋功能。
四层平面图1:100
建筑平面图图形部分阅读—了解屋顶排水。
箭头为下坡方向，坡度为15%， （既水平方向100个单位，升高15个单位）
1.轴网（定位轴线及编号）：轴线用点画线、细线绘制。
A
2.指北针：
轴线为点画 线（细线）
直径8mm
次承重构件 轴线编号
1/6
3.标高符号：
细实线,直 径24mm
(数字)
45
约3mm
指针尾部宽 度约3mm
4. 图线要求： 在未平被面剖图切中到，的被可剖见切轮到廓的（墙如、窗柱台等、轮散廓水线、用楼粗梯实等线）绘，制尺寸线， 字体，用细实线绘制。门窗均用细实线绘制。
3-2 房屋建筑施工图---建筑平面图
平面图概述 平面图阅读
平面图绘制
建筑平面图概念
1.建筑平面图的形成： 建筑平面图是将房屋用假想的水平剖切平面沿门窗口 的位置剖切后,移去剖切平面以上的部分,从上部向下看得到的视图。

• 圈梁用粗实线表示，并在适当位置画出断面 的剖切符号，以便与圈梁断面图对照阅读。
• 圈梁平面图的比例可小些(1∶200)，图中要求 注出定位轴线间的距离尺寸。
15.3 结构平面图
结构平面图是表示建筑物室外地面 以上各层平面承重构件(如梁、板、柱、 墙、门窗过梁、圈梁等)布置的图样，一 般包括楼层结构平面图和屋顶结构平面 图。
15.3.1 楼层结构平面图
15.3.1.1 楼层结构平面图的形成
• 楼层结构平面图是假想用一个水平的 剖切平面沿楼板面将房屋剖开后所作 的楼层水平投影。
1
4.0kN/m2
27
2700
6
600
7.0kN/m2
30
3000
7
700
2
…
…
9
900
42
4200
12Байду номын сангаас
1200
10.0kN/m2 3
15.3.2 屋顶结构平面图
• 屋顶结构平面图是表示屋面承重构件平面布 置的图样，其图示内容和表达方法与楼层结 构平面图基本相同。
• 对于混合结构的房屋，根据抗震和整体刚度 的需要，应在适当位置设置圈梁。
• 楼层结构平面图的尺寸，一般只注开间、进 深、总尺寸及个别地方容易弄错的尺寸。定 位轴线的画法、尺寸及编号应与建筑平面图 一致。
图15.9 楼层结构平面图
15.3.1.3 楼层结构平面图的主要 内容
• 图名、比例 • 与建筑平面图相一致的定位轴线及编号 • 墙、柱、梁、板等构件的位置及代号和编号 • 预制板的跨度方向、数量、型号或编号和预
• 梁一般用单点粗点画线表示其中心位置， 并注明梁的代号
• 圈梁、门窗过梁等应编号注出，若结构 平面图中不能表达清楚时，则需另绘其 平面布置图。

• 钢筋明细表， 表上应有构件 代号，钢筋编 号、 规格、 根数、长度、 总长度、并画 出钢筋简图， 有必要时在备 注栏写明保护 层厚度等，以 保证施工的准 确性。
钢筋明细表
3 钢筋混凝土板
• 预制楼板的表达方式 ➢ 装配式楼盖结构图主要表示预制梁、板及其它构件的
位置、数量及连接方法。结构布置平面图目前采用直 接正投影法绘制。
配筋图中的立面图
3. 配筋图中的立面图，是假想构件为一透明体而画 出的一个纵向正投影图。
➢ 主要目的是表明钢筋的立面形状及其上下排列的 位置，而构件的轮廓线是次要的。所以前者用粗 实线表示，后者用细实线表示。
➢ 在图中，箍筋只反映出其侧面(一条线)。当它的类 型、直径、间距均相同时，可只画出其中一部分。
• 模板图的主要内容有轴线网，与整栋建筑 物编排顺序一致；承重墙的布置和尺寸； 梁的布置及编号；预留孔洞的位置；板厚、 标高及支承在墙上的长度。
• 配筋图的主要内容是钢筋布置。板内不同 类型的钢筋都用编号来表示，并注明钢筋 在平面图中的定位尺寸、及钢筋的编号、 规格、间距等。
现浇楼板断面图、文字说明、钢筋表
➢ 在构件断面形状或钢筋数量和位置有 变化之处，都需画一断面图；
➢ 图中钢筋的横断面用黑圆点表示，构 件轮廓线用细实线表示；
a L1立面图
实例 b 1-1、2-2 断面图
c 钢筋详图
1 钢筋混凝土柱
• 钢筋混凝土柱若形 状简单，其表示法 与钢筋混凝土梁类 似。若为工业厂房 的钢筋混凝土柱， 其外形相对复杂， 钢筋配置也多，还 有一些预埋件，就 必须画出其模板图 和配筋图。
预制板图例2
②在结构单元范围内，画一条对角线，并沿 着对角线方向注明预制板数量及型号。

平行面与平行面如果相交，则交线应是A.平行线B.垂直线C.一般位置直线D.平行线或垂直线回答错误!正确答案： B一条正平线、一条侧平线的两条交叉直线的公垂线是A.正垂线B.侧垂线C.一般位置直线D.铅垂线回答错误!正确答案： CGBJl—86中规定角度尺寸数字写字方向是A.双向B.单向水平方向C.单向竖直方向D.向心方向回答错误!正确答案： B正等测轴向比例理论推导出的数值是A.0．5B.0．82C.1D.回答错误!正确答案： B国家标准的代号是A.JBB.GBC.SJD.ISO回答错误!正确答案： B在工程图中,可用细点画线画出的是A.尺寸线B.剖面线C.定位轴线可见轮廓线回答错误!正确答案： C在圆锥面上有一A点，各投影a不可见，a′可见，a″不可见点在锥面的位置是A.右后B.倒立圆锥的右前C.右前D.倒立圆锥的左后回答错误!正确答案： B两圆锥的相贯线为两条相交线时，两圆锥的位置是A.两轴相交共底B.两锥共顶两轴共顶皆为正圆锥D.两锥共顶又共底回答错误!正确答案： D在土建施工图中，尺寸线的线型为A.细实线B.细点划线C.中实线D.粗实线回答错误!正确答案： A在结构平面图中,构件代号YPB表示A.阳台板B.C.预制板D.雨篷板回答错误!正确答案： D结构施工图一般包括施工说明、基础图、各层结构平面图以及A.装修图B.设备图C.门窗构造图D.构件详图回答错误!正确答案： D水平线与W面投影面的夹角，则为（）。

A 水平线的水平投影与X轴的夹角B水平线的水平投影与Y轴的夹角 C水平线的水平投影与Z轴的夹角A.B回答错误!正确答案： A已知点A在H面上且距三投影轴等距，它的三面投影的位置是A.a在投影原点，a′、a″在投影轴上B.在投影轴上C.在投影面上D.在投影原点回答错误!正确答案： D二层平面图是二层的水平剖面，水平剖切平面的位置在A.楼面上，窗台下B.二层楼面墙脚处C.二层顶棚下方，窗上方D.窗台上，经过门窗洞回答错误!正确答案： D距三条投影轴等距的点的轨迹是A.曲线B.平面C.点D.直线回答错误!正确答案： D点A在三面正投影体系中已知aay长，它表示点A到哪个投影面之距?A.点A到OZ轴点A到W面C.点A到V面D.点A到H面回答错误!正确答案： B在三面投影体系中两直线夹角为90°，要求在V面上反映90°，除两直线平行于V面之外还有在A.两直线中有一直线为正平线时B.两直线对V面有一个特定的倾角时C.两直线中有一直线为侧平线时D.两直线中有一直线为水平线时回答错误!正确答案： A已知直线上一端点A(a，a′)，并知△x，△y，△z，若不考虑直线方向，求直线投影可作出几个答案?8B.2C.4D.1回答错误!正确答案： A当A、月两点在W面上有重影点时应是A.A(25，15，25) B(15，15，15)B.A(35，20，15) B(35，15，15)C.A(10，30，20) B(15，30，20)D.A(30，10，20) B(30，15，30)回答错误!正确答案： C平面内的最大坡度线的倾角值是度量什么的倾角?A.对OZ轴B.对H面C.对W面D.对V面回答错误!正确答案： B在三面投影体系中，H面展开方向是A.H面下转45°B.V面永不动C.H面右转90°D.H面下转90°回答错误!正确答案： D已知点A两面投影。
