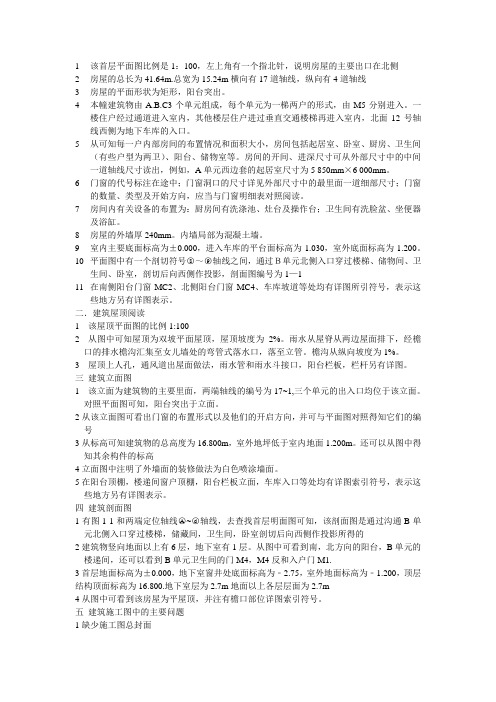

建筑物结构平面图

1该首层平面图比例是1：100，左上角有一个指北针，说明房屋的主要出口在北侧2房屋的总长为41.64m.总宽为15.24m横向有17道轴线，纵向有4道轴线3房屋的平面形状为矩形，阳台突出。

4本幢建筑物由A.B.C3个单元组成，每个单元为一梯两户的形式，由M5分别进入。

一楼住户经过通道进入室内，其他楼层住户进过垂直交通楼梯再进入室内，北面12号轴线西侧为地下车库的入口。

5从可知每一户内部房间的布置情况和面积大小，房间包括起居室、卧室、厨房、卫生间（有些户型为两卫）、阳台、储物室等。

房间的开间、进深尺寸可从外部尺寸中的中间一道轴线尺寸读出，例如，A单元西边套的起居室尺寸为5 850mm×6 000mm。

6门窗的代号标注在途中；门窗洞口的尺寸详见外部尺寸中的最里面一道细部尺寸；门窗的数量、类型及开始方向，应当与门窗明细表对照阅读。

7房间内有关设备的布置为：厨房间有洗涤池、灶台及操作台；卫生间有洗脸盆、坐便器及浴缸。

8房屋的外墙厚240mm。

内墙局部为混凝土墙。

9室内主要底面标高为±0.000，进入车库的平台面标高为-1.030，室外底面标高为-1.200。

10平面图中有一个剖切符号○8～○9轴线之间，通过Ｂ单元北侧入口穿过楼梯、储物间、卫生间、卧室，剖切后向西侧作投影，剖面图编号为1—111在南侧阳台门窗MC2、北侧阳台门窗MC4、车库坡道等处均有详图所引符号，表示这些地方另有详图表示。

二．建筑屋顶阅读1 该屋顶平面图的比例1:1002 从图中可知屋顶为双坡平面屋顶，屋顶坡度为2%。

雨水从屋脊从两边屋面排下，经檐口的排水檐沟汇集至女儿墙处的弯管式落水口，落至立管。

檐沟从纵向坡度为1%。

3 屋顶上人孔，通风道出屋面做法，雨水管和雨水斗接口，阳台栏板，栏杆另有详图。

三建筑立面图1 该立面为建筑物的主要里面，两端轴线的编号为17~1,三个单元的出入口均位于该立面。

对照平面图可知，阳台突出于立面。

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2。

在图中有一个指北针符号，说明房屋座北朝南(上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4。

从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5。

从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。

建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。

把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。

建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。

图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。

如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。

平面图宜与总平面图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。

各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。

主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。

此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。

一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。
