楼层结构平面图表示方法.

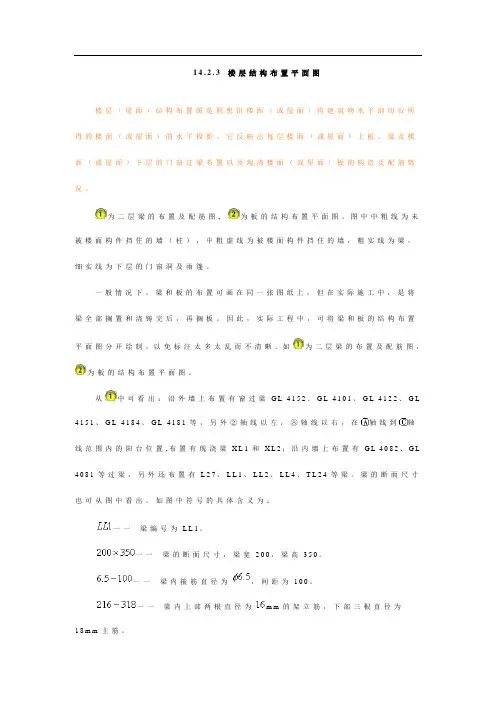

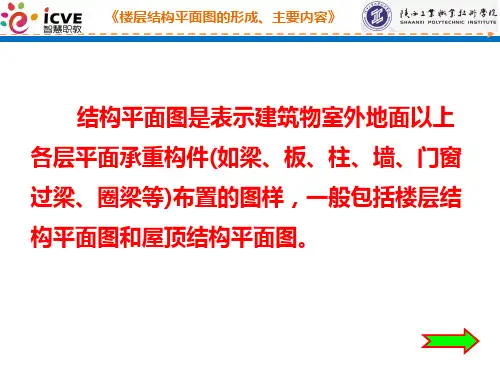

14.2.3楼层结构布置平面图楼层（屋面）结构布置图是假想沿楼面（或屋面）将建筑物水平剖切后所得的楼面（或屋面）的水平投影。

它反映出每层楼面（或屋面）上板、梁及楼面（或屋面）下层的门窗过梁布置以及现浇楼面（或屋面）板的构造及配筋情况。

为二层梁的布置及配筋图,为板的结构布置平面图。

图中中粗线为未被楼面构件挡住的墙（柱），中粗虚线为被楼面构件挡住的墙，粗实线为梁，细实线为下层的门窗洞及雨篷。

一般情况下，梁和板的布置可画在同一张图纸上，但在实际施工中，是将梁全部搁置和浇铸完后，再搁板。

因此，实际工程中，可将梁和板的结构布置平面图分开绘制，以免标注太多太乱而不清晰。

如为二层梁的布置及配筋图，为板的结构布置平面图。

从中可看出：沿外墙上布置有窗过梁G L4152、G L4101、G L4122、G L 4151、G L4184、G L4181等，另外②轴线以左，⑧轴线以右，在轴线到轴线范围内的阳台位置,布置有现浇梁X L1和X L2；沿内墙上布置有G L 4082、G L 4081等过梁，另外还布置有L27、L L1、L L2、L L4、T L24等梁。

梁的断面尺寸也可从图中看出。

如图中符号的具体含义为：一一梁编号为L L1。

一一梁的断面尺寸，梁宽200，梁高350。

一一梁内箍筋直径为，间距为100。

一一梁内上部两根直径为m m的架立筋，下部三根直径为18m m主筋。

从可看出：预制板平面布置的图示方法是在预制板布置的某一范围内用细实线由左下至右上画一对角线（该对角线是结构单元铺板的外轮廓线的对角线），在对角线的一侧（或两侧）注写铺板的数量、代号和编号；也可用细实线分块画出全部或部分预制板的轮廓线，以示铺板方向。

本图是以后一种方式表达的。

铺板完全相同的结构单元可用一代号标明，如、…，不必一一标注，以减少绘图工作量。

钢筋混凝土梁、板、过梁等多采用标准图，构件编号各地有所不同。

和中各构件编号的含义如下：矩形截面过梁的编号（选自D B J T-13一一地区标准建筑图第十三分册，即《钢筋混凝土过梁图集》）。

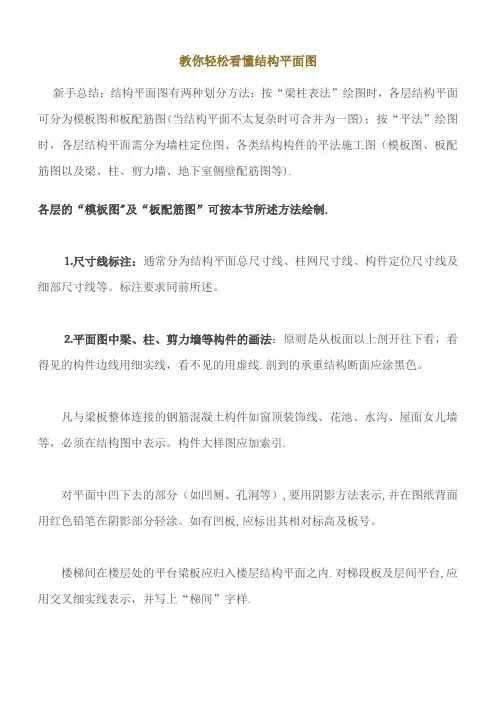

教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图)；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等).各层的“模板图"及“板配筋图”可按本节所述方法绘制.⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。

标注要求同前所述。

⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线.剖到的承重结构断面应涂黑色。

凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。

构件大样图应加索引.对平面中凹下去的部分（如凹厕、孔洞等）,要用阴影方法表示,并在图纸背面用红色铅笔在阴影部分轻涂。

如有凹板,应标出其相对标高及板号。

楼梯间在楼层处的平台梁板应归入楼层结构平面之内.对梯段板及层间平台,应用交叉细实线表示，并写上“梯间”字样.⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。

板底、面钢筋均用粗实线表示,宜画在板的1/3处。

文字用绘图针笔书写，字体大小要均匀(可用数字模板），当受到位置限制时，可跨越梁线书写,以能看清为准。

所有直线段都不应徒手绘制。

双向板及单向板应采用表示传力方向的符号加板号表示。

在板号下中应标出板厚。

当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。

在各层模板图中，应标出全部构件(板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。

过梁（GL)应编注于过梁之上的楼层平面中。

梁上起柱(LZ)，要标出小柱的定位尺寸，说明其做法。

⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。

结构施工图平面标注法基本知识施工图是工程师的“语言"，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事.对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

结构施工图的绘制方法有三种：一、详图法。

它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大.二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时,深受设计人员的欢迎.其不足之处是:同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）.它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明"配合使用。

平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101）（以下简称《平法规则》）.“详图法"能加强绘图基本功的训练；“梁柱表法"目前还在广泛应用；而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

结构施工图绘制的基本内容一、图纸目录：全部图纸都应在“图纸目录”上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”。

÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

4.上部纵筋需伸至支座对边再向下弯折。

低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。

设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。

平法结构施工图的表达方式一、总体情况平法结构施工图的表达方式，主要有平面注写方式、列表注写方式、截面注写方式三种。

采用的一般原则是以平面注写方式为主，列表注写方式与截柬注写方式为辅。

各种表达方式所表达的内容相同，一般以平面注写方式为主的依据是平面注写方式在原位表达，信息量高，易读图、易修改；列表注写方式虽信息量大，但非原位表达，读图欠直观，故做为辅助方式；截面注写方式，则适用于构件形状复杂或异形构件的情况。

二、平法施工图上应注明竖向定位尺寸平法设计制图规则规定，当按平法设计绘制施工图时，应采用表格或其它方式注明结构竖向定位尺寸，其主要内容包括：基础底面基准标高，基础结构或地下结构层顶面标高和结构层高，地上结构各结构层的楼面标高和结构层高，各结构层号等。

对于单项结构工程，结构竖向定位尺寸必须统一，以保证基础、基础结构或地下结构、柱及剪力墙、梁、板等使用同一竖向定位标准。

为施工方便，应将统一的结构竖向定位尺寸分别表示在各类构件的平面施工图中。

对于主体结构而言，柱、剪力墙、梁各自的标准层在多数情况下并不一致，在用传统方法绘制结构平面布置图时，结构标准层习惯以梁标准层为准，否则表示起来将更加复杂。

按照平法设计制图规则，可以方便地将平法施工图按柱结构、墙结构、梁结构、板结构自身的标准层绘制，分别放在柱平法施工图、剪力墙平法施工图、梁平法施工图中的结构层楼面标高及层高表示。

从下表中可看出,在同一建筑结构中,柱、剪力墙、梁各自的标准层并不统一，但对标准层的指示非常清晰。

8 26.670 3.60 8 26.670 3.60 8 26.670 3.607 23.070 3.60 7 23.070 3.60 7 23.070 3.606 19.470 3.60 6 19.470 3.60 6 19.470 3.605 15.870 3.60 5 15.870 3.60 5 15.870 3.604 12.270 3.60 4 12.270 3.60 4 12.270 3.603 8.670 3.60 3 8.670 3.60 3 8.670 3.602 4.470 4.20 2 4.470 4.20 2 4.470 4.201 -0.030 4.50 1 -0.030 4.50 1 -0.030 4.50-1 -4.530 4.50 -1 -4.530 4.50 -1 -4.530 4.50-2 -9.030 4.50 -2 -9.030 4.50 -2 -9.030 4.50层号标高(m) 层高(m) 层号标高(m) 层高(m) 层号标高(m) 层高(m)(8.67-26.67) (8.67-26.67) (8.67-23.07)3至7层柱结构平法施工图 3至7层剪力墙结构平法施工图 3至7层梁结构平法施工图应当注意的是,柱、墙类竖向构件的高度范围，系从标准层起始层的结构楼面标高开始，至标准层的终止层顶部标高（实际上是上一层的楼面标高）为止，即竖向构件贯通构件所在层的全部竖向空间；而梁类水平构件的位置，无论是标准层的起始层还是终止层，均为该层的结构层楼面标高。
