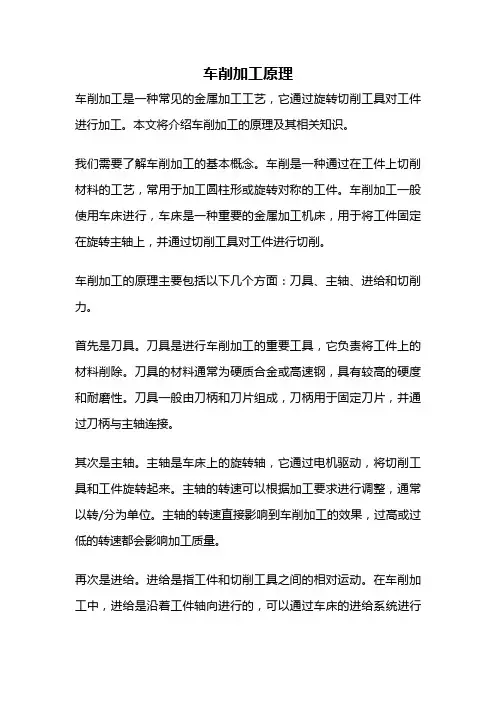

车削加工原理

车削加工原理车削加工是一种常见的金属加工工艺，它通过旋转切削工具对工件进行加工。

本文将介绍车削加工的原理及其相关知识。

我们需要了解车削加工的基本概念。

车削是一种通过在工件上切削材料的工艺，常用于加工圆柱形或旋转对称的工件。

车削加工一般使用车床进行，车床是一种重要的金属加工机床，用于将工件固定在旋转主轴上，并通过切削工具对工件进行切削。

车削加工的原理主要包括以下几个方面：刀具、主轴、进给和切削力。

首先是刀具。

刀具是进行车削加工的重要工具，它负责将工件上的材料削除。

刀具的材料通常为硬质合金或高速钢，具有较高的硬度和耐磨性。

刀具一般由刀柄和刀片组成，刀柄用于固定刀片，并通过刀柄与主轴连接。

其次是主轴。

主轴是车床上的旋转轴，它通过电机驱动，将切削工具和工件旋转起来。

主轴的转速可以根据加工要求进行调整，通常以转/分为单位。

主轴的转速直接影响到车削加工的效果，过高或过低的转速都会影响加工质量。

再次是进给。

进给是指工件和切削工具之间的相对运动。

在车削加工中，进给是沿着工件轴向进行的，可以通过车床的进给系统进行控制。

进给速度决定了切削过程中切屑的形成和排除，进给量则决定了每次切削的深度。

最后是切削力。

切削力是在车削过程中作用在刀具上的力，它是由切削阻力和进给力共同作用产生的。

切削阻力是由被切削材料的硬度、切削速度和切削深度等因素决定的，而进给力则与进给量和进给速度有关。

切削力的大小直接影响到刀具的使用寿命和加工精度，因此在车削加工中需要合理控制切削力。

除了以上基本原理外，车削加工还涉及到一些其他的因素，如切削液、切削参数和刀具磨损等。

切削液可以降低切削过程中的摩擦和热量，提高切削效率和刀具寿命。

切削参数包括切削速度、进给量和切削深度等，它们需要根据不同工件材料和加工要求进行选择。

刀具磨损是车削加工中常见的问题，它会导致加工质量下降和刀具寿命减短，因此需要及时更换或修复刀具。

车削加工是一种常用的金属加工工艺，它通过旋转切削工具对工件进行加工。

车削知识点总结1. 车削加工的基本原理车削加工的基本原理是利用旋转的工件，通过刀具对工件进行切削，从而实现对工件形状和尺寸的精确加工。

在车削加工中，刀具的材质、刀具的形状、切削速度、进给量等因素都会影响加工的效果。

2. 车削加工的刀具车削加工所使用的刀具多种多样，常见的有外圆刀、内圆刀、车削刀、切槽刀等。

不同的刀具在车削加工中扮演着不同的角色，适用于不同形状和尺寸的工件。

3. 车削加工的切削原理车削加工中，切削速度、切削深度、刀具的进给量等参数的选择对加工效果有着重要的影响。

切削速度过高会导致刀具磨损严重，切削速度过低则会影响加工效率；切削深度太大容易导致刀具断裂，切削深度过小则会增加加工时间；刀具的进给量过大容易造成刀具卡住，进给量过小则会影响加工效率。

因此，在车削加工中需要根据实际情况选择合适的参数。

4. 车削加工的设备车削加工通常需要使用车床进行。

车床是一种常见的金属加工设备，通过旋转工件和刀具，实现对工件的切削加工。

在车削加工中，操作者需要熟练掌握车床的使用方法，包括如何安装工件和刀具、调整切削参数等。

5. 车削加工中的安全注意事项车削加工是一项较为复杂的工艺，操作者在进行车削加工时需要注意安全。

首先，需要佩戴符合标准的防护眼镜，以防止切屑或者刀具飞溅伤及眼睛；其次，需要戴上适当的工作服和手套，以保护身体；另外，需要保持车床清洁，避免工件定位不当造成的意外伤害。

总之，在车削加工时，操作者需要时刻保持警惕，保障自身的安全。

6. 车削加工的工艺改进随着科技的进步，车削加工的工艺不断得到改进。

例如，传统的手动车削已经逐渐被数控车床取代，数控车床可以通过预先编程的方式实现工件的精密加工，大大提高了加工的精度和效率。

另外，随着新型刀具的问世，加工质量也不断得到提升。

综上所述，车削加工是一项重要的加工方法，它在各个领域都有着广泛的应用。

通过对车削加工的基本原理、刀具、切削原理、设备、安全注意事项和工艺改进的总结，有助于操作者更好地掌握车削加工技术，提高加工效率和质量。

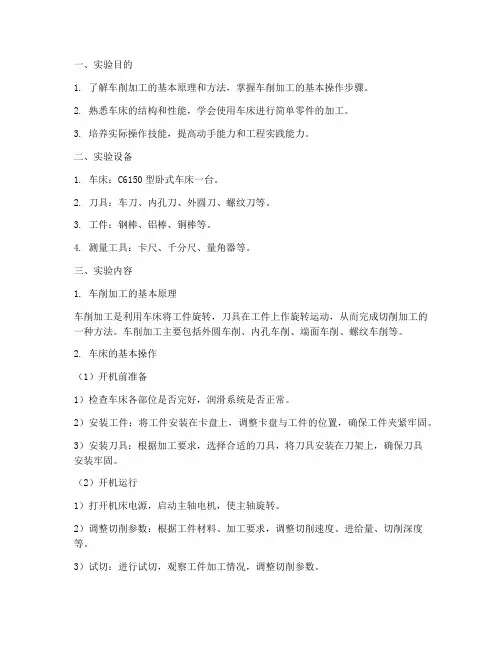

一、实验目的1. 了解车削加工的基本原理和方法，掌握车削加工的基本操作步骤。

2. 熟悉车床的结构和性能，学会使用车床进行简单零件的加工。

3. 培养实际操作技能，提高动手能力和工程实践能力。

二、实验设备1. 车床：C6150型卧式车床一台。

2. 刀具：车刀、内孔刀、外圆刀、螺纹刀等。

3. 工件：钢棒、铝棒、铜棒等。

4. 测量工具：卡尺、千分尺、量角器等。

三、实验内容1. 车削加工的基本原理车削加工是利用车床将工件旋转，刀具在工件上作旋转运动，从而完成切削加工的一种方法。

车削加工主要包括外圆车削、内孔车削、端面车削、螺纹车削等。

2. 车床的基本操作（1）开机前准备1）检查车床各部位是否完好，润滑系统是否正常。

2）安装工件：将工件安装在卡盘上，调整卡盘与工件的位置，确保工件夹紧牢固。

3）安装刀具：根据加工要求，选择合适的刀具，将刀具安装在刀架上，确保刀具安装牢固。

（2）开机运行1）打开机床电源，启动主轴电机，使主轴旋转。

2）调整切削参数：根据工件材料、加工要求，调整切削速度、进给量、切削深度等。

3）试切：进行试切，观察工件加工情况，调整切削参数。

（3）加工过程1）外圆车削：将刀具对准工件外圆，开始切削。

切削过程中，保持刀具与工件外圆的距离，避免刀具划伤工件。

2）内孔车削：将刀具对准工件内孔，开始切削。

切削过程中，保持刀具与工件内孔的距离，避免刀具划伤工件。

3）端面车削：将刀具对准工件端面，开始切削。

切削过程中，保持刀具与工件端面的距离，避免刀具划伤工件。

4）螺纹车削：将刀具对准工件螺纹，开始切削。

切削过程中，保持刀具与工件螺纹的距离，避免刀具划伤工件。

3. 车削加工质量分析（1）尺寸精度：通过测量工件尺寸，判断加工精度是否符合要求。

（2）表面粗糙度：通过测量工件表面粗糙度，判断加工表面质量是否符合要求。

（3）形状误差：通过测量工件形状误差，判断加工形状是否符合要求。

四、实验结果与分析1. 实验结果（1）外圆车削：加工出的工件外圆尺寸符合要求，表面粗糙度达到Ra1.6。

车削的总结引言车削是一种常见的金属加工方法，通过旋转工件并使用切削工具，从工件上去除材料，从而获得所需的形状和尺寸。

在制造业中，车削广泛应用于零件加工、模具制造、机械加工等领域。

本文将对车削的基本原理、工艺流程以及常见的车削方法进行总结和介绍。

一、车削的原理车削的基本原理是利用旋转的工件与切削工具之间的相对运动，通过不断切削和去除工件上的材料，将工件加工成所需的形状和尺寸。

车削主要涉及以下几个主要参数：1.转速：工件的转速决定了切削速度，速度过快会导致切削工具磨损过大，速度过慢则会影响加工效率和表面质量。

2.进给速度：进给速度决定了切削速度和切削深度，较高的进给速度可以增加加工效率，但同时也要考虑工件表面质量和加工精度。

3.切削深度：切削深度决定了每次切削去除的材料量，深度过大会导致切削力过大，甚至导致工件变形和切削工具损坏。

4.切削角度：切削角度是指切削工具刀片相对于工件表面的夹角，它会影响切削力和切削表面的质量。

二、车削的工艺流程车削的加工过程一般包括以下几个步骤：1.确定工件材料和尺寸：根据需求确定加工的工件材料和尺寸，这是确定车削工艺参数的基础。

2.选择合适的车床和切削工具：根据工件的材料和尺寸，选择合适的车床和切削工具。

常见的车床包括平车、立车和数控车床等，切削工具包括车刀、车削刀片等。

3.固定工件：将工件固定在车床上，确保工件的稳定性和准确的位置。

4.设置车削参数：根据工件的材料和尺寸，设置合适的车削参数，如转速、进给速度、切削深度等。

5.进行车削加工：根据设定的参数，进行车削加工。

根据工件的形状和要求，选择适当的车削方法，如外圆车削、内圆车削、端面车削等。

6.检验加工质量：加工完成后，对工件进行检验，包括尺寸、表面质量和几何形状等方面的检查。

7.修整和抛光：根据实际需求，对加工后的工件进行修整和抛光，提高其表面质量。

三、常见的车削方法车削方法根据切削方向和切削工具的运动方式可以分为以下几类：1.外圆车削：将工件固定在车床上，通过旋转工件，切削工具在工件表面上进行横向切削，使工件外圆面达到所需的直径和粗糙度要求。

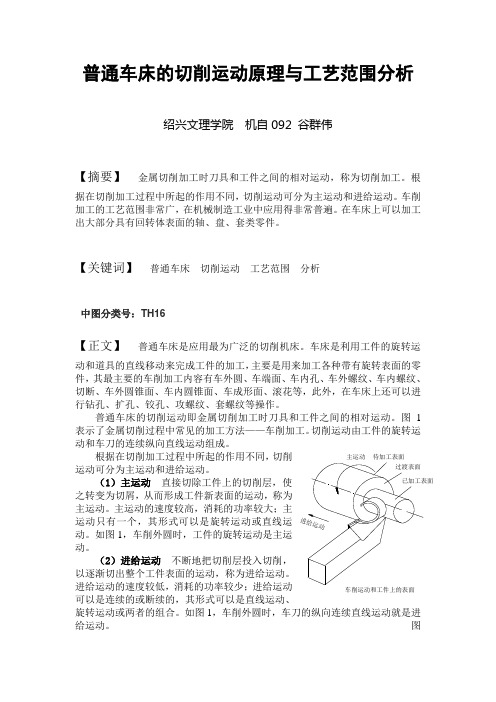

普通车床的切削运动原理与工艺范围分析绍兴文理学院 机自092 谷群伟【摘要】 金属切削加工时刀具和工件之间的相对运动，称为切削加工。

根据在切削加工过程中所起的作用不同，切削运动可分为主运动和进给运动。

车削加工的工艺范围非常广，在机械制造工业中应用得非常普遍。

在车床上可以加工出大部分具有回转体表面的轴、盘、套类零件。

【关键词】 普通车床 切削运动 工艺范围 分析中图分类号：TH16【正文】 普通车床是应用最为广泛的切削机床。

车床是利用工件的旋转运动和道具的直线移动来完成工件的加工，主要是用来加工各种带有旋转表面的零件，其最主要的车削加工内容有车外圆、车端面、车内孔、车外螺纹、车内螺纹、切断、车外圆锥面、车内圆锥面、车成形面、滚花等，此外，在车床上还可以进行钻孔、扩孔、铰孔、攻螺纹、套螺纹等操作。

普通车床的切削运动即金属切削加工时刀具和工件之间的相对运动。

图1表示了金属切削过程中常见的加工方法——车削加工。

切削运动由工件的旋转运动和车刀的连续纵向直线运动组成。

根据在切削加工过程中所起的作用不同，切削运动可分为主运动和进给运动。

（1）主运动 直接切除工件上的切削层，使之转变为切屑，从而形成工件新表面的运动，称为主运动。

主运动的速度较高，消耗的功率较大；主运动只有一个，其形式可以是旋转运动或直线运动。

如图1，车削外圆时，工件的旋转运动是主运动。

（2）进给运动 不断地把切削层投入切削，以逐渐切出整个工件表面的运动，称为进给运动。

进给运动的速度较低，消耗的功率较少；进给运动可以是连续的或断续的，其形式可以是直线运动、旋转运动或两者的组合。

如图1，车削外圆时，车刀的纵向连续直线运动就是进给运动。

图进主运动待加工表面车削运动和工件上的表面1切削加工的基本条件：(1) 刀具和工件间要有形成零件结构要素所需的相对运动。

这类相对运动由各种切削机床的传动系统提供。

2) 刀具材料的性能能够满足切削加工的需要。

刀具在切除工件上多余材料时，工作部分将受到切削力、切削热、切削摩擦等的共同作用，且切削负荷很重，工作条件恶劣。

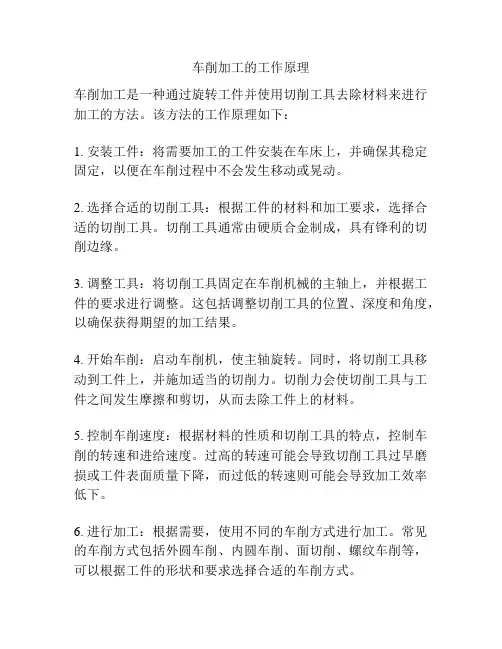

车削加工的工作原理
车削加工是一种通过旋转工件并使用切削工具去除材料来进行加工的方法。

该方法的工作原理如下：
1. 安装工件：将需要加工的工件安装在车床上，并确保其稳定固定，以便在车削过程中不会发生移动或晃动。

2. 选择合适的切削工具：根据工件的材料和加工要求，选择合适的切削工具。

切削工具通常由硬质合金制成，具有锋利的切削边缘。

3. 调整工具：将切削工具固定在车削机械的主轴上，并根据工件的要求进行调整。

这包括调整切削工具的位置、深度和角度，以确保获得期望的加工结果。

4. 开始车削：启动车削机，使主轴旋转。

同时，将切削工具移动到工件上，并施加适当的切削力。

切削力会使切削工具与工件之间发生摩擦和剪切，从而去除工件上的材料。

5. 控制车削速度：根据材料的性质和切削工具的特点，控制车削的转速和进给速度。

过高的转速可能会导致切削工具过早磨损或工件表面质量下降，而过低的转速则可能会导致加工效率低下。

6. 进行加工：根据需要，使用不同的车削方式进行加工。

常见的车削方式包括外圆车削、内圆车削、面切削、螺纹车削等，可以根据工件的形状和要求选择合适的车削方式。

7. 检查加工结果：在车削过程中，及时检查工件的加工结果。

通过测量工件尺寸、表面质量和形状等指标，确保加工结果符合要求。

8. 完成车削：根据需要，可以进行镗削、车削、切断等附加加工，以获得最终的工件形态和尺寸。

总之，车削加工通过旋转工件和切削工具之间的相对运动，利用切削力去除材料，从而实现对工件形状、尺寸和表面质量的加工和改变。

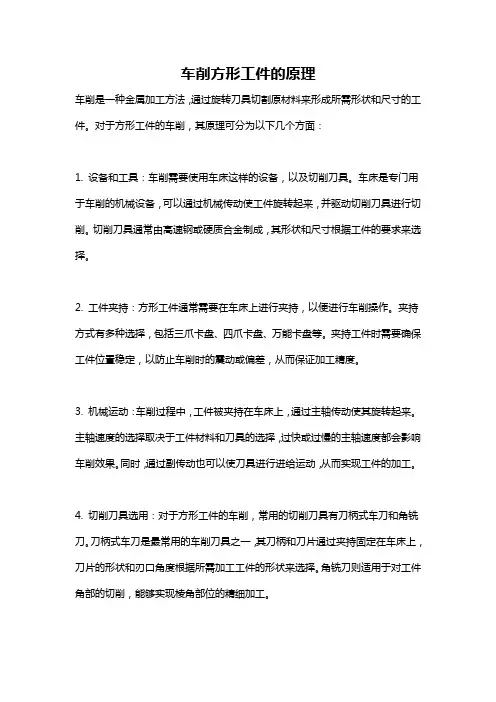

车削方形工件的原理车削是一种金属加工方法，通过旋转刀具切割原材料来形成所需形状和尺寸的工件。

对于方形工件的车削，其原理可分为以下几个方面：1. 设备和工具：车削需要使用车床这样的设备，以及切削刀具。

车床是专门用于车削的机械设备，可以通过机械传动使工件旋转起来，并驱动切削刀具进行切削。

切削刀具通常由高速钢或硬质合金制成，其形状和尺寸根据工件的要求来选择。

2. 工件夹持：方形工件通常需要在车床上进行夹持，以便进行车削操作。

夹持方式有多种选择，包括三爪卡盘、四爪卡盘、万能卡盘等。

夹持工件时需要确保工件位置稳定，以防止车削时的震动或偏差，从而保证加工精度。

3. 机械运动：车削过程中，工件被夹持在车床上，通过主轴传动使其旋转起来。

主轴速度的选择取决于工件材料和刀具的选择，过快或过慢的主轴速度都会影响车削效果。

同时，通过副传动也可以使刀具进行进给运动，从而实现工件的加工。

4. 切削刀具选用：对于方形工件的车削，常用的切削刀具有刀柄式车刀和角铣刀。

刀柄式车刀是最常用的车削刀具之一，其刀柄和刀片通过夹持固定在车床上，刀片的形状和刃口角度根据所需加工工件的形状来选择。

角铣刀则适用于对工件角部的切削，能够实现棱角部位的精细加工。

5. 切削模式选择：车削方形工件有两种常用的切削模式，分别是进刀和径向切削。

进刀切削是指刀具沿所需轮廓方向前进，沿工件的X轴或Z轴方向进行直线运动。

径向切削则是指刀具沿工件的Y轴方向进行切削，常用于方形工件的两侧削除材料。

6. 切削参数设定：在进行方形工件的车削时，需要根据工件材料、尺寸和形状来设定切削参数。

切削速度、进给速度和切削深度是常用的切削参数。

切削速度是主轴转速与刀具直径的乘积，而进给速度则是刀具在单位时间内在工件上运动的距离。

切削深度则是单次切削中，刀具与工件的垂直距离。

7. 刀具路径选择：在进行方形工件的车削时，需要选择适当的刀具路径来实现所需的加工效果。

常用的刀具路径包括直线切削、顺切切削和圆弧切削。

车削的概念车削的概念车削是一种常见的金属加工方法，它可以通过旋转工件并用刀具来去除材料，从而制造出各种形状和尺寸的零件。

车削可以用于加工各种金属材料，包括钢、铝、黄铜、铜、铸铁等。

一、车削的基本原理1. 旋转工件：车床上的工件被夹紧在主轴上，并以高速旋转。

2. 切削刀具：切削刀具被安装在横滑板上，它们以一定速度移动并接触到旋转中的工件表面。

3. 切削力：当切割刀具接触到工件表面时，它们施加了一个力量，这个力量被称为切削力。

4. 去除材料：当切割刀具施加足够大的压力时，它们会去除工件表面上的材料，并形成所需形状和尺寸。

二、车床类型1. 平面车床：平面车床是最基本和常见的类型。

它可以用于制造平面和圆柱形零件，并且非常适合批量生产。

2. 数控车床：数控车床是一种自动化的车床，它使用计算机程序来控制切削刀具的移动。

数控车床可以制造更复杂的零件，并且具有更高的精度和效率。

3. 多轴车床：多轴车床可以同时对工件进行多个加工操作，从而提高生产效率和精度。

三、切割刀具1. 刀片类型：切割刀具有许多不同的类型，包括螺旋槽、平面、锥形等。

2. 刀片材料：切割刀具通常由硬质合金或高速钢制成。

硬质合金通常用于加工较硬的材料，而高速钢适用于加工较软的材料。

3. 切割角度：切割角度是指刀片与工件表面之间的夹角。

正确设置切割角度可以有效减少摩擦和磨损，并提高加工效率和精度。

四、车削操作1. 选择适当的速度和进给量：正确选择旋转速度和进给量可以避免过度磨损或断裂，并保持加工表面光滑。

2. 安装并调整切割刀具：正确安装和调整切割刀具可以确保加工零件的精度和表面质量。

3. 使用冷却液：冷却液可以降低加工温度并减少摩擦，从而延长刀具寿命并提高加工效率。

五、应用领域车削广泛应用于机械制造、汽车制造、航空航天和电子等行业。

它可以制造各种形状和尺寸的零件，包括轴、齿轮、螺纹、孔等。

六、总结车削是一种基本的金属加工方法，它使用旋转工件和切削刀具来去除材料，并形成所需形状和尺寸。
