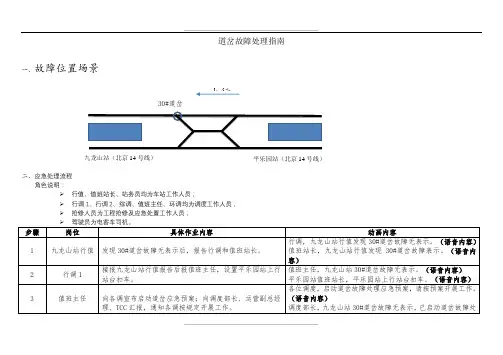

道岔故障处理指南
道岔故障处理指南
一、故障位置场景
二、应急处理流程
角色说明：
行值、值班站长、站务员均为车站工作人员；
行调1、行调2、综调、值班主任、环调均为调度工作人员；
抢修人员为工程抢修及应急处置工作人员；
驾驶员为电客车司机。
步骤
岗位
具体作业内容
动画内容
1
九龙山站行值
发现30#道岔故障无表示后，报告行调和值班站长。
4
行调1
在工作站上操作道岔两个来回，不能恢复时，将控制权下放至车站,要求车站对故障道岔进行操动测试，不能恢复时，指挥车站以人工手摇道岔和手信号方式办理折返进路，在进路准备好后，取消站台扣车命令司机凭手信号动车。同时通知通号系统值班员。
行调在工作站上操作道岔两个来回，不能恢复。（操作内容）
九龙山站，ATS控制权下放至你车站,请对故障道岔进行操动测试。（语音内容）
各站、各列车司机，因故障影响，现调整运营，平乐园至张郭庄形成交路上下行运行，善各庄至九龙山下行利用下行线运行，九龙山至甜水园利用下行线路单线双向运行，在甜水园上行时转到上行线路运行。（语音内容）
11
平乐园站行值和九龙山站行值
根据行调命令，加强本站ATS工作站的监控，做好车站故障晚点广播。
值班站长应安排人员加强车站内广播及乘客疏导，必要时可申请人力支援。
组织乘客上下列车，维护站台秩序，严重晚点时安抚等车乘客。
各位乘客，因线路设备故障，导致列车晚点，对您出造成不便，敬请谅解。（语音内容）
15
驾驶员
在根据行车调度员授权，经过故障道岔区域时应严格按照限速要求控制列车速度，并确认道岔位置正确。
确认道岔位置正确。（操作内容）
16
信号抢修人员
工务抢修人员
一、故障位置场景
二、应急处理流程
角色说明：
行值、值班站长、站务员均为车站工作人员；
行调1、行调2、综调、值班主任、环调均为调度工作人员；
抢修人员为工程抢修及应急处置工作人员；
驾驶员为电客车司机。
步骤
岗位
具体作业内容
动画内容
1
九龙山站行值
发现30#道岔故障无表示后，报告行调和值班站长。
4
行调1
在工作站上操作道岔两个来回，不能恢复时，将控制权下放至车站,要求车站对故障道岔进行操动测试，不能恢复时，指挥车站以人工手摇道岔和手信号方式办理折返进路，在进路准备好后，取消站台扣车命令司机凭手信号动车。同时通知通号系统值班员。
行调在工作站上操作道岔两个来回，不能恢复。（操作内容）
九龙山站，ATS控制权下放至你车站,请对故障道岔进行操动测试。（语音内容）
各站、各列车司机，因故障影响，现调整运营，平乐园至张郭庄形成交路上下行运行，善各庄至九龙山下行利用下行线运行，九龙山至甜水园利用下行线路单线双向运行，在甜水园上行时转到上行线路运行。（语音内容）
11
平乐园站行值和九龙山站行值
根据行调命令，加强本站ATS工作站的监控，做好车站故障晚点广播。
值班站长应安排人员加强车站内广播及乘客疏导，必要时可申请人力支援。
组织乘客上下列车，维护站台秩序，严重晚点时安抚等车乘客。
各位乘客，因线路设备故障，导致列车晚点，对您出造成不便，敬请谅解。（语音内容）
15
驾驶员
在根据行车调度员授权，经过故障道岔区域时应严格按照限速要求控制列车速度，并确认道岔位置正确。
确认道岔位置正确。（操作内容）
16
信号抢修人员
工务抢修人员

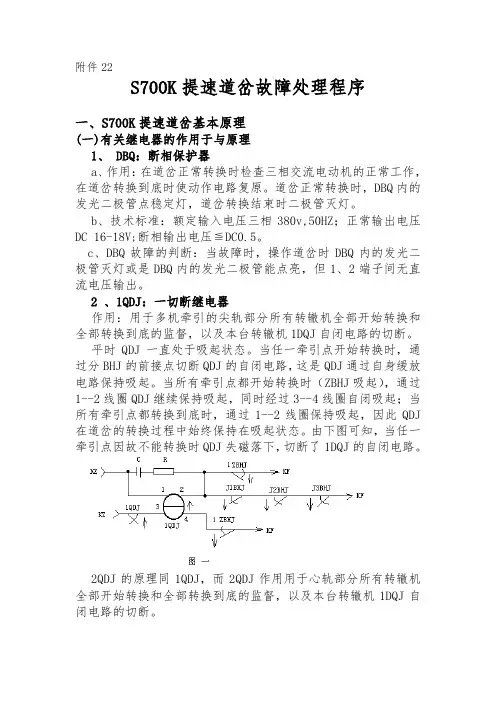

S700K道岔故障处理程序
附件22S700K提速道岔故障处理程序一、S700K提速道岔基本原理(一)有关继电器的作用于与原理1、 DBQ：断相保护器a、作用：在道岔正常转换时检查三相交流电动机的正常工作，在道岔转换到底时使动作电路复原。
道岔正常转换时，DBQ内的发光二极管点稳定灯，道岔转换结束时二极管灭灯。
b、技术标准：额定输入电压三相380v,50HZ；正常输出电压DC 16-18V;断相输出电压≦DC0.5。
c、DBQ故障的判断：当故障时，操作道岔时DBQ内的发光二极管灭灯或是DBQ内的发光二极管能点亮，但1、2端子间无直流电压输出。
2 、1QDJ：一切断继电器作用：用于多机牵引的尖轨部分所有转辙机全部开始转换和全部转换到底的监督，以及本台转辙机1DQJ自闭电路的切断。
平时QDJ一直处于吸起状态。
当任一牵引点开始转换时，通过分BHJ的前接点切断QDJ的自闭电路，这是QDJ通过自身缓放电路保持吸起。
当所有牵引点都开始转换时（ZBHJ吸起），通过1--2线圈QDJ继续保持吸起，同时经过3--4线圈自闭吸起；当所有牵引点都转换到底时，通过1--2线圈保持吸起，因此QDJ 在道岔的转换过程中始终保持在吸起状态。
由下图可知，当任一牵引点因故不能转换时QDJ失磁落下，切断了1DQJ的自闭电路。
2QDJ的原理同1QDJ，而2QDJ作用用于心轨部分所有转辙机全部开始转换和全部转换到底的监督，以及本台转辙机1DQJ自闭电路的切断。
3、ZBHJ：一总断相保护继电器作用：用于多机牵引的所有转辙机全部开始转换和全部转换到底的监督。
当所有牵引点都开始转换时ZBHJ励磁吸起，当所有牵引点转换到底时ZBHJ落下。
1ZBHJ和2ZBHJ的作用相同，只是1ZBHJ 监督的是尖轨部分的转辙机的动作情况而2ZBHJ监督的是心轨部分的转辙机的动作情况。
4、保护电路的动作程序：当尖轨（或心轨）部分的牵引点都转动时（各牵引点BHJ 刚动作），使1QDJ缓放，待所有牵引点的BHJ都吸起后，一方面使得ZBHJ吸起并自闭，ZBHJ吸起后使QDJ通过1--2线圈继续保持吸起并自闭。
道岔常见故障的分析
证道岔继续转换到底。
❖
⑷道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不
良或电机故障，以至电动机电路不通时，应使启动电路自动停止工作复
原，保证道岔不会再转换。
❖
⑸为了便于维修试验，以及在道岔尖轨与基本轨之间夹有障碍物致
使道岔转换不到底时应能使道岔转回原位。
最新课件
2
２、道岔启动电路构成原理
最新课件
10
⑵DBJ电路
❖ DBJ吸起的电路为：BBⅡ3－R－X3－ 电缆盒3－插接件3－移位接触器04-03－ 自动开闭器14-13－34-33－插接件9-12 －Z－插接件11-7－自动开闭器32-31－ 插接件1－电缆盒1－X1－２DQJ112-111 －１DQJ11-13－２DQJ131-132－DBJ线圈 4-1－BBⅡ4。
最新课件
18
（2）线2断
❖ 现象：道岔反位无表示，定位向反位操不动。
处理方法：首先判定是室内、外故障，如果是 室外故障，则应马上到出现故障的道岔处。打开转 辙机盖，在插接件上用万用表DC250档，红表笔接2 号端子，黑表笔接5号端子。接好后让室内操动道岔， 如果万用表有电压，则1号端子上的表笔不动，将万 用表调整到欧姆档乘10档。用另一根表笔量自动开 闭器11-12－电机2-3－遮断器05-06－插接件5。如 果量到哪处万用表指针不动，则说明该点与上一次 量的点处断线。
最新课件
12
二、道岔的常见故障分析处理方法
❖ 道岔出现故障后，应首先根据故障现
象分析都哪些地方出现故障才能出现这
种现象。其次，应首先在室外分线盘处
测量电源送没送出去（启动电路必须在
操动道岔的同时测量，只有在操动道岔
时才向外送直流220v电）如果分线盘处
道岔故障处理六个步骤
道岔故障处理六个步骤第一步：确认故障现象在处理道岔故障之前，首先要通过观察和了解列车运行情况，确认道岔是否存在故障。
可以通过检查信号灯状态、调查列车司机的反馈以及现场巡查等方法来确认故障现象。
第二步：采取应急措施一旦确认道岔存在故障，应立即采取应急措施，确保列车安全。
可以通过发出紧急停车指令、限速通告等方式来控制列车运行速度，避免事故的发生。
第三步：查找故障原因确认道岔故障后，需要仔细查找故障原因。
可以通过检查道岔的机械部件、电气设备、信号系统等，以及排查可能存在的外部因素，如天气、动物等，来确定故障原因。
第四步：修复故障在查找到故障原因之后，需要进行相应的修复工作。
根据故障原因的不同，可以进行机械维修、电气调试、信号系统调整等操作，确保道岔能够正常运行。
第五步：测试恢复情况在修复道岔故障之后，需要进行测试，确认道岔的恢复情况。
可以通过模拟列车运行、检查信号灯状态、观察道岔机械部件运行等方式来测试恢复情况，确保道岔可以正常工作。
第六步：复查与监测修复道岔故障之后，还需要进行复查与监测工作，确保道岔的长期稳定运行。
可以通过定期巡查、检测设备的运行情况、收集列车运行数据等方式来进行复查与监测，及时发现并处理潜在问题，确保道岔的安全性和可靠性。
通过以上六个步骤的处理，可以有效地解决道岔故障，并确保列车安全运行。
在处理道岔故障时，还需要注意安全第一，确保人员的安全，同时要遵守相关操作规程，保证处理过程的准确性和规范性。
此外，道岔故障处理工作还需要与其他相关部门和人员密切配合，共同确保道岔的正常运行。
在平时工作中，还应加强道岔的维护保养工作，及时发现并处理潜在故障，提高道岔的可靠性和安全性。
道岔故障处理是一项重要的工作，需要按照一定的步骤和方法进行。
通过正确的处理流程，可以及时准确地解决道岔故障，确保列车安全运行。
在实际工作中，还需要不断提高自身技术水平和综合素质，以更好地应对各种道岔故障情况，保障铁路交通的安全和畅通。
道岔故障处理指导书
道岔故障处理指导书为解决道岔故障时，信号维修人员故障处理流程不清，处理思路混乱、判断能力不足的状况，车间现整理出应用于当前道岔故障处理的指导书，作为信号值守人员在应对道岔故障时的参考。
考虑到现场故障的不可预见性和多样性，故障处理人员应根据现场的具体情况，结合本指导书的判断方法，进行综合判断，并应充分考虑故障叠加的可能性。
本指导书暂未考虑混线故障，各维修工班应定期做好电缆绝缘的测试工作，保证电缆绝缘的良好。
一、道岔故障处理的原则发生道岔设备故障时，应遵循“先室内后室外”的原则，室内外故障区分以分线盘为界。
值守人员应及时判断故障位置，无法及时判断时（不超过3分钟），在双人值守站，应在室内外同时安排作业人员，以室内人员为主，同时保持室内外通信通畅，相互及时互通信息。
室外故障处理遵循“先机械后电气”的原则。
电气故障处理遵循“先启动后表示”的原则，优先考虑电压法。
使用电阻法时，要及时切断表示、启动电源，避免造成短路，损坏仪表和扩大故障。
电气故障的查找应优化查找步骤，多使用“中间法”。
二、继电器动作顺序表：三、故障判断指导：1、1DQJ、1DQJF、2DQJ不动作：现象：道岔操作后，无失去表示过程（1号线以BJ（表示继电器）状态为主，以下皆同）故障判断：●3个继电器均不动时，查找DCJ（FCJ）、YCJ（SJ）是否吸起，若未吸起，故障在DCJ（FCJ）、YCJ（SJ）。
若吸起；●查找1DQJ励磁电路。
2、仅1DQJ动作或仅2DQJ不动作现象：表示失去后又自动恢复。
故障判断：2DQJ未转极●检查1DQJF是否吸起，未吸起，查找1DQJF励磁电路。
若吸起；●查找2DQJ励磁电路。
3、2DQJ转极，1DQJ、1DQJF瞬时动作：现象：道岔无法完成正常转换，三相电未完全输出，BHJ不吸起。
分析参考：BHJ正常动作时电压为直流30V左右。
故障判断：●BHJ不吸起，扳动道岔时测试DBQ上1、2端子上的直流电压，电压档选择直流200V档，电压瞬时值有70V及以上时，说明三相电可输出，但BHJ开路，检查BHJ励磁电路和线圈。
轨道交通各类故障处置流程

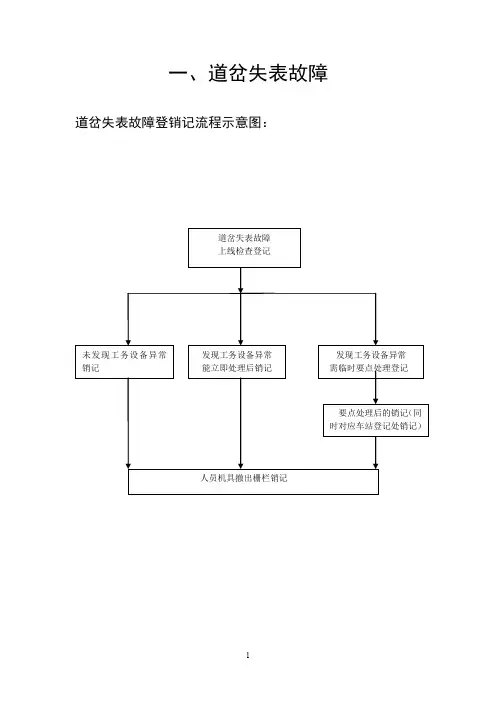

一、道岔失表故障道岔失表故障登销记流程示意图：一、道岔失表，未发现问题的登销记1.1上线检查登记：“因道岔失表，工区在站行线 km m至 km m #道岔进行设备检查”。
1.2未发现问题工务销记内容（对应车务的登记）：“经检查工务专业设备良好。
”1.3 人员机具撤出栅栏销记（对应上线检查的登记）：“作业完毕。
”二、道岔失表，由工务设备引起的可以立即处理的登销记2.1上线检查登记：“因道岔失表，工区在站行线 km m至 km m #道岔进行设备检查”。
2.2工务设备引起的能立即处理的销记（对应车务的登记）：“处理完毕，设备良好，交付使用。
”2.3 人员机具撤出栅栏销记（对应上线检查的登记）：“作业完毕。
”三、道岔失表，由工务设备引起的需要点处理的登销记。
3.1上线检查登记：“因道岔失表，工区在站行线 km m至 km m 道岔进行设备检查。
”3.2需要点登记内容：“因道岔故障，危及行车安全，工区在站行线 km m至 km m 道岔处，临时要点分钟，进行整修处理，停止站道岔处接发列车及调车作业。
”3.3 要点处理后的销记（对应临时要点的登记）：“处理完毕，设备良好，交付使用，恢复站经由道岔接发列车及调车作业。
”3.4处理完毕的销记（对应车站的登记）：“处理完毕，设备良好，交付使用。
”3.5 人员机具撤出栅栏销记（对应上线检查的登记）：“作业完毕。
”二、红光带故障红光带故障登销记流程示意图：一、红光带检查未发现问题登销记1.1上线检查登记：区间：“因红光带故障，工区在站至站间行线 km m至 km m进行设备检查。
”区间+站内：“因红光带故障，工区在站至站间行线 km m至 km m（含道岔或道）进行设备检查。
”道岔：“因红光带故障，工区在站行线行线 km m至 km m #道岔进行设备检查。
”股道：“因红光带故障，工区在站道（对应行线 km m至 km m）进行设备检查。
”1.2检查工务设备正常后,工务销记内容（对应车站的登记）：“经检查工务专业设备良好。

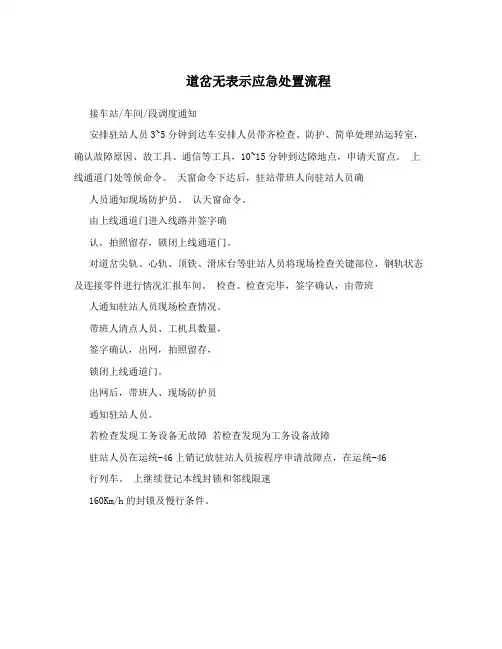

道岔无表示应急处置流程
道岔无表示应急处置流程
接车站/车间/段调度通知
安排驻站人员3~5分钟到达车安排人员带齐检查、防护、简单处理站运转室，确认故障原因、故工具、通信等工具，10~15分钟到达障地点，申请天窗点。
上线通道门处等候命令。
天窗命令下达后，驻站带班人向驻站人员确人员通知现场防护员。
认天窗命令。
由上线通道门进入线路并签字确
认，拍照留存，锁闭上线通道门。
对道岔尖轨、心轨、顶铁、滑床台等驻站人员将现场检查关键部位，钢轨状态及连接零件进行情况汇报车间。
检查。
检查完毕，签字确认，由带班人通知驻站人员现场检查情况。
带班人清点人员、工机具数量，
签字确认，出网，拍照留存，
锁闭上线通道门。
出网后，带班人、现场防护员
通知驻站人员。
若检查发现工务设备无故障若检查发现为工务设备故障
驻站人员在运统-46上销记放驻站人员按程序申请故障点，在运统-46
行列车。
上继续登记本线封锁和邻线限速
160Km/h的封锁及慢行条件。
道岔故障处理指导书
道岔故障处理指导书为解决道岔故障时，信号修理人员故障处理流程不清，处理思路混乱、推断力量不足的状况，车间现整理出应用于当前道岔故障处理的指导书，作为信号值守人员在应对道岔故障时的参考。
考虑到现场故障的不行预见性和多样性，故障处理人员应依据现场的详细状况，结合本指导书的推断方法，进行综合推断，并应充分考虑故障叠加的可能性。
本指导书暂未考虑混线故障，各修理工班应定期做好电缆绝缘的测试工作，保证电缆绝缘的良好。
一、道岔故障处理的原则发生道岔设施故障时，应遵循“先室内后室外”的原则，室内外故障区分以分线盘为界。
值守人员应准时推断故障位置，无法准时推断时（不超过3分钟），在双人值守站，应在室内外同时支配作业人员，以室内人员为主，同时保持室内外通信通畅，相互准时互通信息。
室外故障处理遵循“先机械后电气”的原则。
电气故障处理遵循“先启动后表示”的原则，优先考虑电压法。
使用电阻法时，要准时切断表示、启动电源，避开造成短路，损坏仪表和扩大故障。
电气故障的查找应优化查找步骤，多使用“中间法二二、继电器动作挨次表:YCJ——T → IDQJ↑ →IDQJF↑ →2DQ率极→三相电送电→3H∕T IDQJ自闭→道岔转换到位→BHJ1 →1DQJ1 →IDQJF4‹ →FBJ↑三、故障推断指导：1、IDQJ、IDQJF. 2DQJ 不动作：现象：道岔操作后，无失去表示过程(1号线以BJ (表示继电器)状态为主，以下皆同)故障推断：•3个继电器均不动时，查找DCJ (FCJ). YCJ (SJ)是否吸起，若未吸起，故障在DCJ (FCJ). YCJ (SJ)o若吸起；•查找IDQJ励磁电路。
2、仅IDQJ动作或仅2DQJ不动作现象：表示失去后又自动恢复。
故障推断：2DQJ未转极•检查IDQJF是否吸起，未吸起，查找IDQJF励磁电路。
若吸起；•查找2DQJ励磁电路。
3、2DQJ转极，IDQJ、IDQjF瞬时动作：现象：道岔无法完成正常转换，三相电未完全输出，BHJ不吸起。
道岔故障应急处理流程
道岔故障应急处理演练流程1、车间生产调度接到车站综控员通知××站7/8号道岔故障无表示，记录故障地点、时间。
并立即通知线路抢修班组长。
（车间生产调度：轨道检修工区抢修班组长：轨道检修工区有，请讲车间生产调度：××站7#（7/8）号道岔定位故障无表示，立即组织人员前往进行抢修。
抢修班组长：××站7#（7/8）号道岔定位故障无表示，立即组织人员前往进行抢修，明白。
）2、工建抢修班组长接到通知，组织人员准备工器具，进行班前点名、劳保检查、作业内容交底、人员分工、安全讲话及工器具确认。
抢修班组长：接到××站7#号道岔定位故障无表示，人员准备工器具集合。
（1）点名：抢修人员整齐站立成排，由抢修班组长开始点名。
要求被点名人员喊“到”（抢修班组长：现在进行班前点名）。
（2）劳保着装检查：对抢修人员工作服及安全帽、荧光衣、防滑绝缘鞋进行检查；对安全帽后箍及帽带调节合适，对荧光衣反光条检查确认，对绝缘鞋鞋带检查确认。
要求抢修人员动作一致、协调。
（3）作业内容交底:今日作业项目为国际机场7#（7/8）号道岔故障无表示检查及处理，主要对道岔转辙部分各部位尺寸（包括轨距、水平、高低、轨向）、尖轨与基本轨密贴有无异物、连接零件是否齐全有效进行检查。
（4）人员分工：作业负责人××，专职安全员××，负责设置红闪灯，××道尺轨距水平检查，××高低轨向检查，××连接零件及尖轨密贴检查。
（5）安全讲话：安全员根据天气、作业环境、作业内容、人员、机具等情况，提出针对性的安全注意事项。
（讲话内容：今日作业项目为××故障检查处理，上道进入轨行区时，人员携带工器具不得高举肩扛，必须与接触网带电部分保持2米以上的安全距离，人员行走时前后保持一定的安全距离，防止工具碰撞伤人；作业期间不得脚踏钢轨，手脚不得放入尖轨与基本轨之间；作业结束后人员工器具必须全部带出线路。
道岔故障判断与处理
5、特殊故障的判断技巧
若测得直流150V左右，交流160V左右的电 压，则说明表示继电器或有关连线断(系电 容器被充电后的峰值电压)。
若测得交流10V左右，直流8V左右的电压， 则说明电容器断线。
若测得交流55V左右电压，直流45V左右电 压，则说明电容器短路。
5、特殊故障的判断技巧
若启动电路发生故障，不能操纵道岔，在分 线盘即可以直接区分室内外故障，具体方法 如下：
⑤若启动后电流表的电流一直保持在安左右，说明道岔 机械没有解锁。有可能是道岔调整得过紧，或者是道岔 夹着异物锁闭的。
一、道岔故障的分析判断与处理
⑥若在正常转换过程中电流突然增大，说明道岔在转换 还没到位时遇阻，此时应检查尖轨与基本轨间有无异物， 滑床板有无异常，同时也不要忽视转辙机内有问题。
⑦若经过2-3秒后电流上升至故障电流，说明道岔因故 下不去，可能道岔调整过紧，尖轨基本轨间夹着异物， 尖轨不入槽，尖轨反弹过大，密贴调整杆架游间内有异 物等。
⑨表示的故障除发生在转辙机外，在处理此类故障时也 不能忽略了电缆和室内设备的问题。
4、混线故障分析
四线制道岔发生电缆混线的故障较为常见，下面对可能发生的混线故 障进行分析。
、X1与X2相混 道岔原在定位，向反位操纵时，道岔启动后熔断反位熔断器 RD2，
不能转换到底，无位置表示。
4.1.2 当道岔向反位启动后，接通了自动开闭器第1、4排接点， 由于X1 与X2相混，使反位启动的DZ电源从室内经X2送出后又串 到X1，经自动开闭器41~42接点送到定子线圈的1端子上，使道 岔又有往回转的趋势。这样，两定子线圈的自感电势相互抵消， 导致回路电流过大，熔断反位的熔断器，使道岔停止转换。
5、特殊故障的判断技巧
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FBJ BB3-R12-3#-4#44-43-02-01-24-2310-11-z2-1-12#-8#-22-21-11-2#-X2
道岔表示电路分析：
定位：1-3排自动开闭器闭合，检查13-14、31-32、33-34； 反位：2-4排自动开闭器闭合，检查23-24、21-22、43-44 室外混线，Z失效，DBJ、FBJ只有交流，不会吸起。 道岔转换过程中，1DQJ11-12断使DBJ（FBBJ）落下； 串接移位点，挤岔使移接触器接点被动作杆向上顶住而断开 →DBJ（FBJ）↓； C击穿：相当于短路→DBJ（FBJ）↓； C断线：失去滤波作用→DBJ（FBJ）； 自动开闭器接点断或松↓→DBJ（FBJ）。 从而实现技术要求5 2DQJ131接点：区分DBJ、FBJ只能有一个吸起，检查表示J状 态与道岔位置一致。
道岔启动电路分析：
直流串激电动机，激磁线圈（定子线圈）分开使用。 X1：定位；X2：反位；X3：表示公用线；X4：动作公用线。 采用特殊结构的J： 1DQJ：JWJXC-H125/0.44，3-4线圈：125欧。1-2线圈： 0.44，欧，电流较大时，1DQJ自闭，实现技术要求④；缓放 ：从励磁到自闭有瞬间断电，为保证1DQJ可靠自闭。 2DQJ：JYJXC-135/220，3-4线圈：定位转； 1-2线圈：反 位转，采用灭弧装置的加强接点。电流大，防止通、断电时产 生电弧和火花。 AJ接点接在FCJ、DCJ接点前：单独操纵优先于进路路操纵。 要先按下ZQA→ZQJ↑→KZ-ZQJ-H无电→DCJ（FCJ）↓， 再单操道岔→道岔回转，实现技术要求⑤。
安全接点（遮断器）。
道岔表示电路
作用：道岔启动电路动作完毕后，应将道岔 的实际位置反映到信号楼内，以便于车站值 班员对信号设备进行控制和监督。
定位：DBJ↑点绿灯；反位：FBJ↑点黄灯。
道岔表示电路
技术要求： 用道岔表示J的放道岔的正确位置相对应， 定位：DBJ↑、反位： FBJ ↑。 当电路发生混线或混入其他电源时，DBJ、 FBJ不吸起。 道岔在转换过程中，发生挤岔、停电、断电 等故障时，应保证DBJ、FBJ落下。
道岔表示电路
工作原理 DBJ、FBJ：JPXC-100 BB：BD1-7 、2:1、220/110V C：充放电平滑电压4uf 500V Z：二极管、半波整流，变成直流电。
道岔表示电路
DBJ BB3-R12-3#-3#-04-03-14-13-3433-9#-12#-Z1-2-11#-7#-32-31-411#-X1-2DQJ112-111-1DQJ111-1132DQJ131-132-DBJ1-4级控制方法。 首先由1DQJ检查联锁条件；再由2DQJ控制电 机旋转方向；最后由直流电动机转换道岔。
操纵方法：进路操纵（DCJ、FCJ↑）、单 独操纵（ZDA+CA、ZFA+CA）
道岔启动电路分析：
例：定位→反位操 排进路法： ① 1DQJ励磁电路：KF-ZFJ→CAJ↑→2DQJ142141→1DQJ3-4→SJ↑→拉出CA→KZ ② 2DQJ转极电路：KZ→1DQJ4↑→2DQJ2-1→CAJ↑→KFZFJ（即1DQJ↑后2DQJ马上转极）2DQJ转极就切断了1DQJ的 励磁电路，这时1DQJ1-2线圈电路要工作为防止二者衔接不上， 设置1DQJ为缓放型继电器。 ③ 1DQJ1-2线圈自闭电路。电机串接在自闭中电路中（电动 机电路）DZ220→1DQJ1-2→1DQJ1↑→2DQJ111113→X1→进入自动开闭器的第一排接点11-12→经定子线圈→ 转子线圈→保护接点→X4→1DQJ2↑→2DQJ121—— 123→DF220 ④ 道岔转至反位后，自动开闭器11-12断开，电机停转→断 1DQJ1-2自闭电路→1DQJ缓放落下→给出反位表示。
启动电路 技术要求 1、道岔区段有车占用，或道岔区段轨道电路发生故障时，该区段 内道岔不能转换。（区段锁闭）。 2、进路在锁闭状态时，进路上的道岔不能再转换。（进路锁闭） 3、道岔一经启动，就应转换到底，不受车辆进入影响，也不受车 站值班员的控制。否则，在车辆进入道岔区段时，若道岔停 转或受车站值班员控制而回转，都可能造成脱轨或挤岔事故 。 4、道岔启动电路接通后，由于某种原因电路故障使道岔未能转动 ，应能自动断开启动电路，以免故障消除后造成道岔自动转 换。 5、道岔转换途中受阻使道岔不能转换到底时，应保证经车站值班 员操纵能使道岔转回原位。 6、道岔转换完毕应能自动断开启动电路。
道岔启动电路分析：
1DQJ3-4线圈检查的联锁条件： CA61-62：拉出按钮，单锁道岔，便于维修、施工。 SJ81-82：检查区段空闲，进路是否在解锁状态。有 车或办理了进路SJ↓，道岔不能转换。 KF-ZDJ（KF-ZFJ）、 AJ前接点：单独操纵道。按下 ZDA（ZFZ）→KF-ZDJ（KF-ZFJ）有电→1DQJ↑。 DCJ61-62、FCJ61-62：进路操纵。DCJ（FCJ） ↑→1DQJ↑。 2DQJ141：是1DQJ3-4线圈励磁电路的区分条件，区 分D→F转，或F→D转。
目录
一、电路分析 二、道岔故障的分析判断与处理 三、根据道岔动作电流曲线分析故障 四、常见机械故障 五、常见电路故障 六、道岔故障处理的基本要求 七、道岔故障处理程序
一电路分析
组成： 启动电路（动作转辙机、转换道岔电路）+ 表示电路（反映道岔位置）
直流电动转辙机控制电路
道岔启动电路分析：
1DQJ1-2线圈与电机绕组串联构成电动机电路。道岔启 动后不受区段锁闭，进路锁闭及车站值班员控制，保证转 换到底。 DF220V设定位RD1（3A）、反位RD2（3A），熔断一 处熔丝，仍能保证电机回转。
自动开闭器接点作为电机电路控制条件。定→反转：密贴 后→11-12断→断电机电路→电机停转→1DQJ↓。反→ 定转：密贴后→41-42断→断电机电路→电机停转 →1DQJ↓。
道岔启动电路分析：
例：定位→反位操 单独操纵法： ① 1DQJ励磁电路 ② 2DQJ转极电路 ③ 1DQJ1-2线圈自闭电路。电机串接在自 闭中电路中（电动机电路） ④ 道岔转至反位后，自动开闭器11-12断 开，电机停转→断1DQJ1-2自闭电路 →1DQJ缓放落下→给出反位表示。
道岔表示电路分析：
定位：1-3排自动开闭器闭合，检查13-14、31-32、33-34； 反位：2-4排自动开闭器闭合，检查23-24、21-22、43-44 室外混线，Z失效，DBJ、FBJ只有交流，不会吸起。 道岔转换过程中，1DQJ11-12断使DBJ（FBBJ）落下； 串接移位点，挤岔使移接触器接点被动作杆向上顶住而断开 →DBJ（FBJ）↓； C击穿：相当于短路→DBJ（FBJ）↓； C断线：失去滤波作用→DBJ（FBJ）； 自动开闭器接点断或松↓→DBJ（FBJ）。 从而实现技术要求5 2DQJ131接点：区分DBJ、FBJ只能有一个吸起，检查表示J状 态与道岔位置一致。
道岔启动电路分析：
直流串激电动机，激磁线圈（定子线圈）分开使用。 X1：定位；X2：反位；X3：表示公用线；X4：动作公用线。 采用特殊结构的J： 1DQJ：JWJXC-H125/0.44，3-4线圈：125欧。1-2线圈： 0.44，欧，电流较大时，1DQJ自闭，实现技术要求④；缓放 ：从励磁到自闭有瞬间断电，为保证1DQJ可靠自闭。 2DQJ：JYJXC-135/220，3-4线圈：定位转； 1-2线圈：反 位转，采用灭弧装置的加强接点。电流大，防止通、断电时产 生电弧和火花。 AJ接点接在FCJ、DCJ接点前：单独操纵优先于进路路操纵。 要先按下ZQA→ZQJ↑→KZ-ZQJ-H无电→DCJ（FCJ）↓， 再单操道岔→道岔回转，实现技术要求⑤。
安全接点（遮断器）。
道岔表示电路
作用：道岔启动电路动作完毕后，应将道岔 的实际位置反映到信号楼内，以便于车站值 班员对信号设备进行控制和监督。
定位：DBJ↑点绿灯；反位：FBJ↑点黄灯。
道岔表示电路
技术要求： 用道岔表示J的放道岔的正确位置相对应， 定位：DBJ↑、反位： FBJ ↑。 当电路发生混线或混入其他电源时，DBJ、 FBJ不吸起。 道岔在转换过程中，发生挤岔、停电、断电 等故障时，应保证DBJ、FBJ落下。
道岔表示电路
工作原理 DBJ、FBJ：JPXC-100 BB：BD1-7 、2:1、220/110V C：充放电平滑电压4uf 500V Z：二极管、半波整流，变成直流电。
道岔表示电路
DBJ BB3-R12-3#-3#-04-03-14-13-3433-9#-12#-Z1-2-11#-7#-32-31-411#-X1-2DQJ112-111-1DQJ111-1132DQJ131-132-DBJ1-4级控制方法。 首先由1DQJ检查联锁条件；再由2DQJ控制电 机旋转方向；最后由直流电动机转换道岔。
操纵方法：进路操纵（DCJ、FCJ↑）、单 独操纵（ZDA+CA、ZFA+CA）
道岔启动电路分析：
例：定位→反位操 排进路法： ① 1DQJ励磁电路：KF-ZFJ→CAJ↑→2DQJ142141→1DQJ3-4→SJ↑→拉出CA→KZ ② 2DQJ转极电路：KZ→1DQJ4↑→2DQJ2-1→CAJ↑→KFZFJ（即1DQJ↑后2DQJ马上转极）2DQJ转极就切断了1DQJ的 励磁电路，这时1DQJ1-2线圈电路要工作为防止二者衔接不上， 设置1DQJ为缓放型继电器。 ③ 1DQJ1-2线圈自闭电路。电机串接在自闭中电路中（电动 机电路）DZ220→1DQJ1-2→1DQJ1↑→2DQJ111113→X1→进入自动开闭器的第一排接点11-12→经定子线圈→ 转子线圈→保护接点→X4→1DQJ2↑→2DQJ121—— 123→DF220 ④ 道岔转至反位后，自动开闭器11-12断开，电机停转→断 1DQJ1-2自闭电路→1DQJ缓放落下→给出反位表示。
启动电路 技术要求 1、道岔区段有车占用，或道岔区段轨道电路发生故障时，该区段 内道岔不能转换。（区段锁闭）。 2、进路在锁闭状态时，进路上的道岔不能再转换。（进路锁闭） 3、道岔一经启动，就应转换到底，不受车辆进入影响，也不受车 站值班员的控制。否则，在车辆进入道岔区段时，若道岔停 转或受车站值班员控制而回转，都可能造成脱轨或挤岔事故 。 4、道岔启动电路接通后，由于某种原因电路故障使道岔未能转动 ，应能自动断开启动电路，以免故障消除后造成道岔自动转 换。 5、道岔转换途中受阻使道岔不能转换到底时，应保证经车站值班 员操纵能使道岔转回原位。 6、道岔转换完毕应能自动断开启动电路。
道岔启动电路分析：
1DQJ3-4线圈检查的联锁条件： CA61-62：拉出按钮，单锁道岔，便于维修、施工。 SJ81-82：检查区段空闲，进路是否在解锁状态。有 车或办理了进路SJ↓，道岔不能转换。 KF-ZDJ（KF-ZFJ）、 AJ前接点：单独操纵道。按下 ZDA（ZFZ）→KF-ZDJ（KF-ZFJ）有电→1DQJ↑。 DCJ61-62、FCJ61-62：进路操纵。DCJ（FCJ） ↑→1DQJ↑。 2DQJ141：是1DQJ3-4线圈励磁电路的区分条件，区 分D→F转，或F→D转。
目录
一、电路分析 二、道岔故障的分析判断与处理 三、根据道岔动作电流曲线分析故障 四、常见机械故障 五、常见电路故障 六、道岔故障处理的基本要求 七、道岔故障处理程序
一电路分析
组成： 启动电路（动作转辙机、转换道岔电路）+ 表示电路（反映道岔位置）
直流电动转辙机控制电路
道岔启动电路分析：
1DQJ1-2线圈与电机绕组串联构成电动机电路。道岔启 动后不受区段锁闭，进路锁闭及车站值班员控制，保证转 换到底。 DF220V设定位RD1（3A）、反位RD2（3A），熔断一 处熔丝，仍能保证电机回转。
自动开闭器接点作为电机电路控制条件。定→反转：密贴 后→11-12断→断电机电路→电机停转→1DQJ↓。反→ 定转：密贴后→41-42断→断电机电路→电机停转 →1DQJ↓。
道岔启动电路分析：
例：定位→反位操 单独操纵法： ① 1DQJ励磁电路 ② 2DQJ转极电路 ③ 1DQJ1-2线圈自闭电路。电机串接在自 闭中电路中（电动机电路） ④ 道岔转至反位后，自动开闭器11-12断 开，电机停转→断1DQJ1-2自闭电路 →1DQJ缓放落下→给出反位表示。
