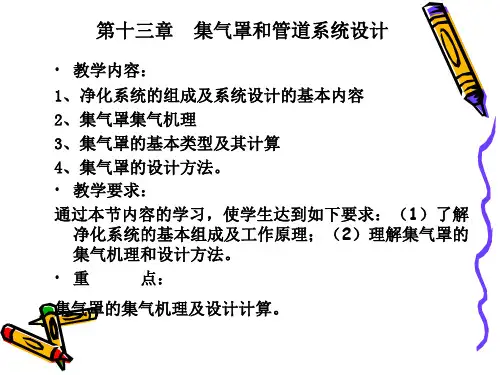

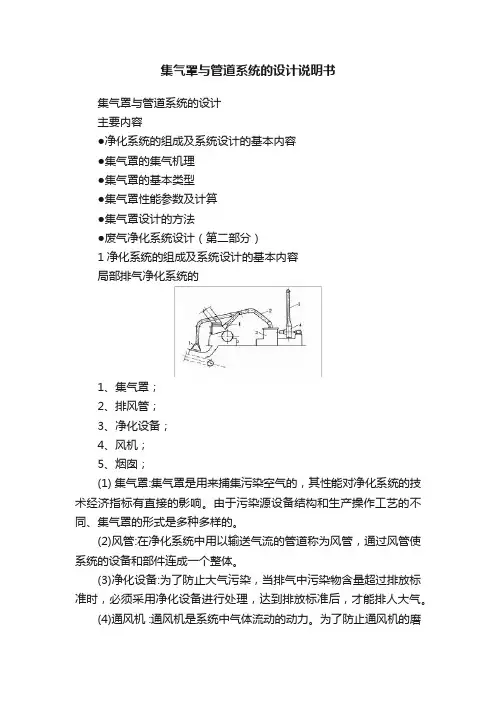

集气罩与管道系统的设计说明书集气罩与管道系统的设计主要内容●净化系统的组成及系统设计的基本内容●集气罩的集气机理●集气罩的基本类型●集气罩性能参数及计算●集气罩设计的方法●废气净化系统设计(第二部分)1净化系统的组成及系统设计的基本内容局部排气净化系统的1、集气罩;2、排风管;3、净化设备;4、风机;5、烟囱;(1) 集气罩:集气罩是用来捕集污染空气的,其性能对净化系统的技术经济指标有直接的影响。
由于污染源设备结构和生产操作工艺的不同、集气罩的形式是多种多样的。
(2)风管:在净化系统中用以输送气流的管道称为风管,通过风管使系统的设备和部件连成一个整体。
(3)净化设备:为了防止大气污染,当排气中污染物含量超过排放标准时,必须采用净化设备进行处理,达到排放标准后,才能排人大气。
(4)通风机 :通风机是系统中气体流动的动力。
为了防止通风机的磨损和腐蚀,通常把风机设在净化装备的后面。
(5)烟囱:烟囱是净化系统的排气装置。
由于净化后的烟气中仍含有一定量的污染物。
这些污染物在大气中扩散、稀释,并最终沉降到地面。
局部排气净化系统设计的基本内容1、捕集装置设计(结构、安装、性能)2、净化系统的选择或设计(1)选择依据a.污染物的种类与性质;b.处理量;c.净化效率;d.净化系统的环境、经济及社会效益。
(2)一般程序a.工程调查;b.确定净化程度;c.选择合理的净化工艺;d.选择适当的净化装置,确定合理的净化系统配置;e.确定净化系统运行参数和技术经济指标。
(3)除尘系统与装置的选择(4)吸收系统与装置的选择(5)吸附系统与吸附装置的选择(6)净化装置的费用设备投资费、运行费用、总费用3.管道系统的设计4.排放烟囱设计2集气罩的集气机理集气罩气流流动的基本理论集气罩汇集污染物,是一种流体动力学捕集,因此要对集气罩合理设计,必须要了解吸气罩罩口的气流流动规律。
集气罩口气流流动方式有两种:一种是吸气口气流的吸人流动,一种是吹气口气流的吹出流动。

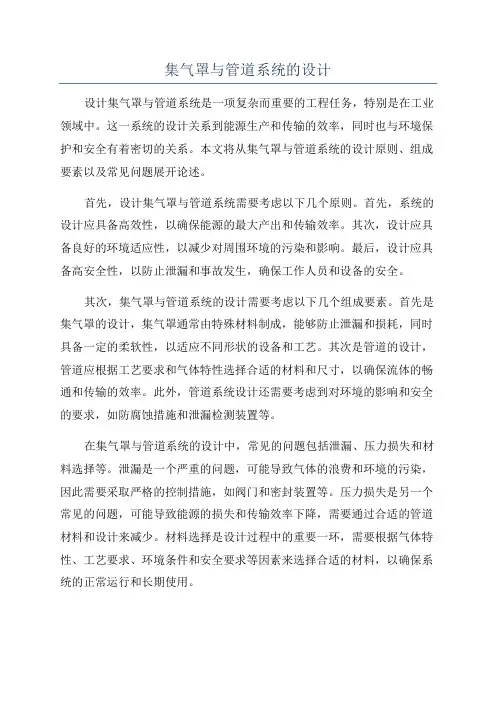

集气罩与管道系统的设计设计集气罩与管道系统是一项复杂而重要的工程任务,特别是在工业领域中。
这一系统的设计关系到能源生产和传输的效率,同时也与环境保护和安全有着密切的关系。
本文将从集气罩与管道系统的设计原则、组成要素以及常见问题展开论述。
首先,设计集气罩与管道系统需要考虑以下几个原则。
首先,系统的设计应具备高效性,以确保能源的最大产出和传输效率。
其次,设计应具备良好的环境适应性,以减少对周围环境的污染和影响。
最后,设计应具备高安全性,以防止泄漏和事故发生,确保工作人员和设备的安全。
其次,集气罩与管道系统的设计需要考虑以下几个组成要素。
首先是集气罩的设计,集气罩通常由特殊材料制成,能够防止泄漏和损耗,同时具备一定的柔软性,以适应不同形状的设备和工艺。
其次是管道的设计,管道应根据工艺要求和气体特性选择合适的材料和尺寸,以确保流体的畅通和传输的效率。
此外,管道系统设计还需要考虑到对环境的影响和安全的要求,如防腐蚀措施和泄漏检测装置等。
在集气罩与管道系统的设计中,常见的问题包括泄漏、压力损失和材料选择等。
泄漏是一个严重的问题,可能导致气体的浪费和环境的污染,因此需要采取严格的控制措施,如阀门和密封装置等。
压力损失是另一个常见的问题,可能导致能源的损失和传输效率下降,需要通过合适的管道材料和设计来减少。
材料选择是设计过程中的重要一环,需要根据气体特性、工艺要求、环境条件和安全要求等因素来选择合适的材料,以确保系统的正常运行和长期使用。
综上所述,设计集气罩与管道系统是一项复杂而重要的工程任务。
在设计过程中,需要遵循高效性、环境适应性和安全性等原则,同时需要考虑集气罩和管道的设计,以及常见问题的解决方案。
只有在综合考虑了这些因素之后,才能设计出高效、环保、安全的集气罩与管道系统。

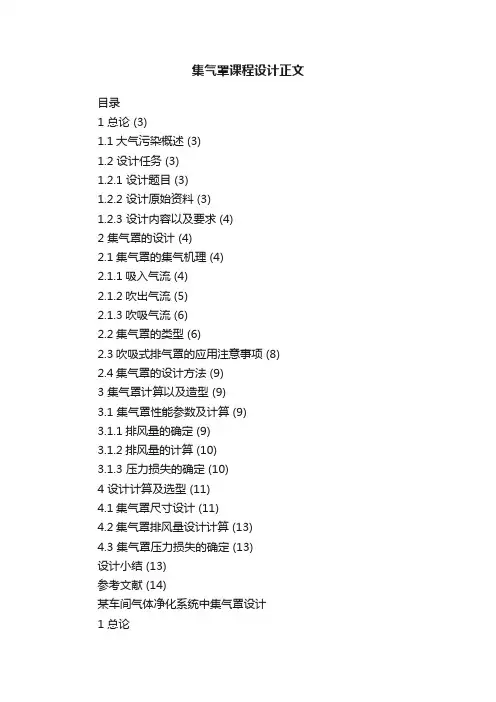

集气罩课程设计正文目录1 总论 (3)1.1大气污染概述 (3)1.2 设计任务 (3)1.2.1 设计题目 (3)1.2.2 设计原始资料 (3)1.2.3 设计内容以及要求 (4)2 集气罩的设计 (4)2.1集气罩的集气机理 (4)2.1.1吸入气流 (4)2.1.2吹出气流 (5)2.1.3吹吸气流 (6)2.2集气罩的类型 (6)2.3吹吸式排气罩的应用注意事项 (8)2.4集气罩的设计方法 (9)3 集气罩计算以及造型 (9)3.1 集气罩性能参数及计算 (9)3.1.1排风量的确定 (9)3.1.2排风量的计算 (10)3.1.3 压力损失的确定 (10)4 设计计算及选型 (11)4.1集气罩尺寸设计 (11)4.2集气罩排风量设计计算 (13)4.3 集气罩压力损失的确定 (13)设计小结 (13)参考文献 (14)某车间气体净化系统中集气罩设计1 总论1.1大气污染概述1995年全国燃煤排放的烟尘总量为1478万吨,其中火电厂和工业锅炉排放量占70%以上。
在火电厂排放中,地方电厂由于基本上使用的是低效除尘器,吨煤排放烟尘是国家电厂的5~10倍,其排放量占到电厂总排放量的65%。
1995年全国工业粉尘排放量约为639万吨.其中.钢铁生产排尘占总量的15%,水泥生产排尘占总量的70%。
在水泥生产排尘中,地方水泥厂排尘占到80%,成为工业12尘的主要排放源。
近年来,乡镇工业发展迅速口1996年全国乡镇工业污染源调查结果表明,1995年全国乡镇工业二氧化硫、烟尘和工业粉尘排放量分别占当年全国工业二氧化硫、烟尘和工业粉尘排放莹的28.2%、54.2%和68.3%。
乡镇工业污染物排放已成为我国环境污染的重要因素。
1.2设计任务1.2.1设计题目某金属冶炼车间除尘系统的集气罩设计1.2.2设计原始资料气体中颗粒物占15.0%,允许的排风速度最大1.0m/s;车间有2个,相距10m。
烟气粘度:2.4×10-5pa.s烟气温度:20℃允许罩内最大负压:25Pa;允许压力损失:1000pa烟气密度:1.18kg/m3烟气真密度:2.2g/cm3空气过剩系数:a=1.4烟尘浓度排放标准(标准状况下):200㎎/L环境温度:-7℃当地气压:100KPa净化系统布置场地在车间北侧20-25米以内1.2.3设计内容以及要求根据烟气性质,选择设计合适的集气罩,计算出集气罩的排风量、压力降并确定排风速度,完成除尘、风机、烟囱的位置及管道布置,最后按照工程制图要求绘制一张集气罩和系统A3 图。

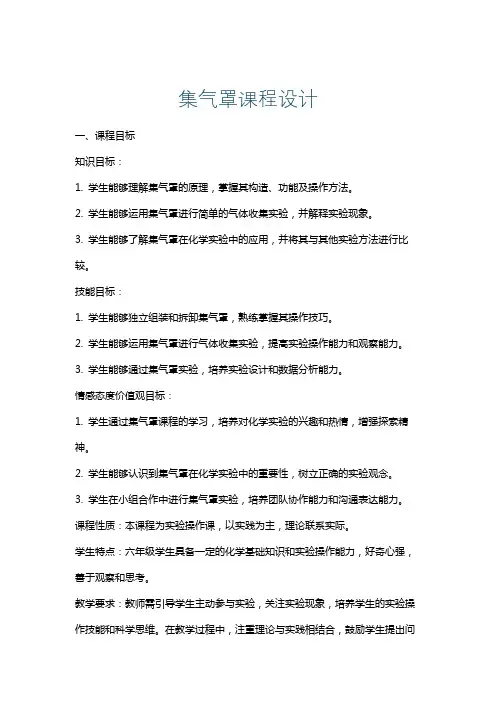

集气罩课程设计一、课程目标知识目标:1. 学生能够理解集气罩的原理,掌握其构造、功能及操作方法。
2. 学生能够运用集气罩进行简单的气体收集实验,并解释实验现象。
3. 学生能够了解集气罩在化学实验中的应用,并将其与其他实验方法进行比较。
技能目标:1. 学生能够独立组装和拆卸集气罩,熟练掌握其操作技巧。
2. 学生能够运用集气罩进行气体收集实验,提高实验操作能力和观察能力。
3. 学生能够通过集气罩实验,培养实验设计和数据分析能力。
情感态度价值观目标:1. 学生通过集气罩课程的学习,培养对化学实验的兴趣和热情,增强探索精神。
2. 学生能够认识到集气罩在化学实验中的重要性,树立正确的实验观念。
3. 学生在小组合作中进行集气罩实验,培养团队协作能力和沟通表达能力。
课程性质:本课程为实验操作课,以实践为主,理论联系实际。
学生特点:六年级学生具备一定的化学基础知识和实验操作能力,好奇心强,善于观察和思考。
教学要求:教师需引导学生主动参与实验,关注实验现象,培养学生的实验操作技能和科学思维。
在教学过程中,注重理论与实践相结合,鼓励学生提出问题、解决问题,提高学生的自主学习能力。
通过课程目标的分解,确保学生能够达到预期的学习成果,为后续教学和评估提供依据。
二、教学内容1. 集气罩的原理与构造:介绍集气罩的基本原理、构造及各部分功能,结合教材相关章节,让学生了解集气罩在气体收集实验中的应用。
- 教材章节:第三章第二节《气体的收集与净化》- 内容:集气罩的原理、构造、功能及使用注意事项2. 集气罩的操作方法:详细讲解集气罩的组装、拆卸和操作步骤,通过实际操作演示,让学生掌握正确的操作方法。
- 教材章节:第三章第三节《实验操作技能》- 内容:集气罩的组装、拆卸、操作技巧及安全注意事项3. 气体收集实验:设计不同类型的气体收集实验,让学生运用集气罩进行实验操作,观察实验现象,培养实验技能。
- 教材章节:第三章第四节《气体的性质与实验》- 内容:氧气、二氧化碳等气体的收集实验,实验现象的观察与分析4. 集气罩实验数据分析:指导学生根据实验数据进行分析,探讨集气罩在实验中的应用效果,培养学生的数据分析能力。

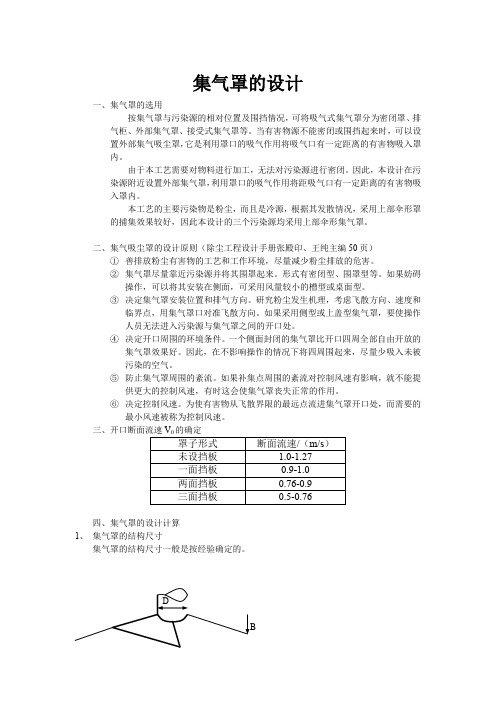

集气罩的设计一、集气罩的选用按集气罩与污染源的相对位置及围挡情况,可将吸气式集气罩分为密闭罩、排气柜、外部集气罩、接受式集气罩等。
当有害物源不能密闭或围挡起来时,可以设置外部集气吸尘罩,它是利用罩口的吸气作用将吸气口有一定距离的有害物吸入罩内。
由于本工艺需要对物料进行加工,无法对污染源进行密闭。
因此,本设计在污染源附近设置外部集气罩,利用罩口的吸气作用将距吸气口有一定距离的有害物吸入罩内。
本工艺的主要污染物是粉尘,而且是冷源,根据其发散情况,采用上部伞形罩的捕集效果较好,因此本设计的三个污染源均采用上部伞形集气罩。
二、集气吸尘罩的设计原则(除尘工程设计手册张殿印、王纯主编50页)①善排放粉尘有害物的工艺和工作环境,尽量减少粉尘排放的危害。
②集气罩尽量靠近污染源并将其围罩起来。
形式有密闭型、围罩型等。
如果妨碍操作,可以将其安装在侧面,可采用风量较小的槽型或桌面型。
③决定集气罩安装位置和排气方向。
研究粉尘发生机理,考虑飞散方向、速度和临界点,用集气罩口对准飞散方向。
如果采用侧型或上盖型集气罩,要使操作人员无法进入污染源与集气罩之间的开口处。
④决定开口周围的环境条件。
一个侧面封闭的集气罩比开口四周全部自由开放的集气罩效果好。
因此,在不影响操作的情况下将四周围起来,尽量少吸入未被污染的空气。
⑤防止集气罩周围的紊流。
如果补集点周围的紊流对控制风速有影响,就不能提供更大的控制风速,有时这会使集气罩丧失正常的作用。
⑥决定控制风速。
为使有害物从飞散界限的最远点流进集气罩开口处,而需要的最小风速被称为控制风速。
四、集气罩的设计计算1、集气罩的结构尺寸集气罩的结构尺寸一般是按经验确定的。
图 3-1为了避免横向气流的影响,罩口应尽量可能靠近尘源,通常罩口距尘源的距离H 应小于或等于0.3L 1为宜(L 1为罩口长边尺寸),为了保证排气效果,罩口尺寸应大于尘源的平面投影尺寸:H 8.0L L 1+= H 8.0W 1+=W(1) A 集气罩尺寸:取H=0.3L 1 带入H 8.0L L 1+= 中 ,有L 1=1200+0.24L 1 求得L 1=1579mm (取1580mm )H=0.3L 1=0.3×1580=474mm (取470mm) 又 罩口高度要求低于人的呼吸器官其中h =450mm ,∴h +H ≤450+470=920mm ,符合要求 ∴罩口离污染源高度取H =470 mmmm H W W 10964708.02078.01=⨯+=+= (取1100mm )集气罩的扩张角α的范围是:90°~120°,取α=90° 罩口离管口高度:B =21L 1=790 mm 集气罩风管直径∵D / W ≥0.3 ,∴D ≥0.3 W =216 mm ,管径的确定见管段X 的计算。

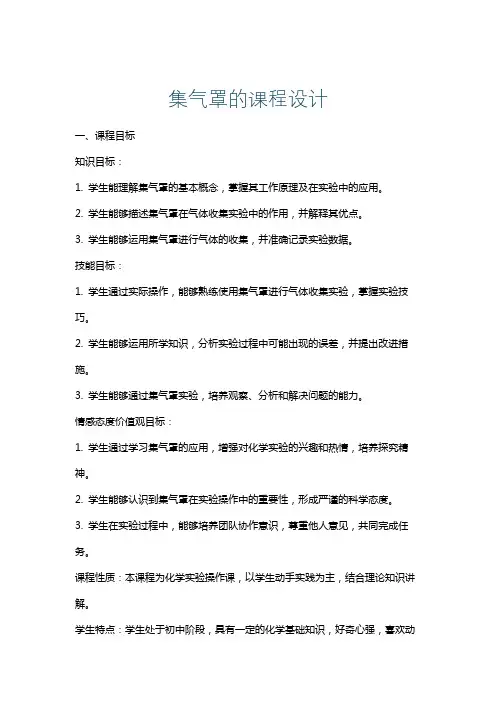

集气罩的课程设计一、课程目标知识目标:1. 学生能理解集气罩的基本概念,掌握其工作原理及在实验中的应用。
2. 学生能够描述集气罩在气体收集实验中的作用,并解释其优点。
3. 学生能够运用集气罩进行气体的收集,并准确记录实验数据。
技能目标:1. 学生通过实际操作,能够熟练使用集气罩进行气体收集实验,掌握实验技巧。
2. 学生能够运用所学知识,分析实验过程中可能出现的误差,并提出改进措施。
3. 学生能够通过集气罩实验,培养观察、分析和解决问题的能力。
情感态度价值观目标:1. 学生通过学习集气罩的应用,增强对化学实验的兴趣和热情,培养探究精神。
2. 学生能够认识到集气罩在实验操作中的重要性,形成严谨的科学态度。
3. 学生在实验过程中,能够培养团队协作意识,尊重他人意见,共同完成任务。
课程性质:本课程为化学实验操作课,以学生动手实践为主,结合理论知识讲解。
学生特点:学生处于初中阶段,具有一定的化学基础知识,好奇心强,喜欢动手实践。
教学要求:教师应注重理论与实践相结合,关注学生个体差异,鼓励学生积极参与实验,培养实验操作技能。
在教学过程中,关注学生的情感态度,引导他们形成正确的价值观。
通过本课程的学习,使学生在掌握集气罩相关知识的基础上,提高实验操作能力,培养科学素养。
二、教学内容本节课主要依据人教版初中化学教材中关于气体收集方法的章节,围绕集气罩的应用进行教学内容的设计。
1. 理论知识:- 气体收集方法简介:回顾已学的气体收集方法,如排水法、排空气法等。
- 集气罩的原理及结构:介绍集气罩的工作原理、结构特点及其在实验中的应用优势。
2. 实践操作:- 集气罩的使用方法:详细讲解集气罩的使用步骤,包括安装、操作及注意事项。
- 气体收集实验:安排学生进行实验操作,通过集气罩收集气体,观察并记录实验现象。
3. 教学大纲:- 第一阶段:回顾气体收集方法,导入集气罩概念(10分钟)。
- 第二阶段:讲解集气罩原理、结构及使用方法(15分钟)。
《环保设备与应用》教案
项目集气罩与气体管道类型与构成学时2学时
教学
内容
集气罩与气体管道的类型、特点和构造
教学重点集气罩与气体管道的结构组成教学难
点
集气罩与气体管道构造
集气罩与气体管道的应用集气罩与气体管道的类型
参考资料环保设备设计手册—大气污染控制设备化学工业出版社大气污染控制与设备运行高等教育出版社
环保设备设计基础化学工业出版社
一、集气罩与气体管道的分类
一个完整的除尘系统应由集气罩、管道、除尘设备、风机和排气管组成。
因此,除尘系统的设计主要包括:集气罩的形式选择和设计、除尘器的设计或选型、管道选择和阻力计算、风机的选型计算、基建和施工安装设计。
有时还包括排灰装置及防尘设备的防爆等。
二、集气罩
1、集气罩的分类
(1)密闭罩
密闭罩:将污染源的局部或整体密闭起来的一种集气罩。
作用原理:污染物的扩散限制在很小的密闭空间内,仅在必须留出的罩上开口吸入若干室内空气,使罩内保持一定负压,防止污染物外逸。
特点:所需排风量最小,控制效果最好,不受室内横向气流干扰。
(2)排气柜。
