第十三章集气罩讲授2学时教学要求要求了解集气罩的集气类型，理解和掌握集气罩的集气机理掌握集气罩的设计方法。

教学重点重点集气罩的集气机理及设计方法教学难点集气罩的设计方法教学内容:§1净化系统的组成及基本内容§2 集气罩的集气机理§3集气罩的基本类型§4集气罩性能参数及计算§5集气罩设计的方法集气罩：是烟气净化系统污染源的收集装置，可将粉尘及气体污染源导入净化系统，同时防止其向生产车间及大气扩散，造成污染。

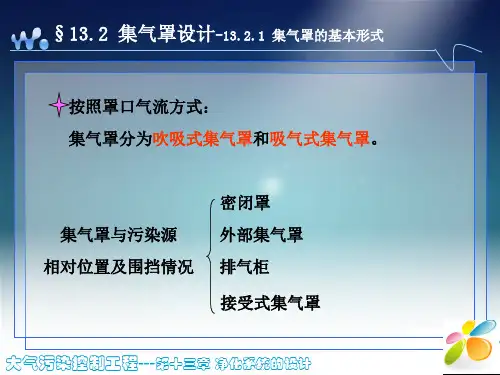

形式：（1）按罩口气流流动方式分为：吸气式和吹吸式；（2）按集气罩与污染源的相对位置及适用范围，吸气式集气罩分为：密闭罩、排气柜、外部集气罩、接受式集气罩等。

一.密闭罩定义：将污染源的局部或整体密闭起来，在罩内保持一定负压，可防止污染物的任意扩散。

特点：所需排风量最小，控制效果最好，且不受室内气流干扰，设计中应优先选用。

结构形式局部密闭罩、整体密闭罩、大容积密闭罩局部密闭罩（见图13-3）特点：体积小，材料消耗少，操作与检修方便；适用：产尘点固定、产尘气流速度较小且连续产尘的地点。

整体密闭罩（见图13-4）特点：容积大，密闭性好。

适用：多点尘源、携气流速大或有振动的产尘设备。

大容积密闭罩（见图13-5）特点：容积大，可缓冲产尘气流，减少局部正压，设备检修可在罩内进行。

适用：多点源、阵发性、气流速度大的设备和污染源。

布置要求设置必要的观察窗、操作门和检修门；罩内应保持一定的均衡负压，避免烟尘逸出；尽量避开扬尘中心,防止大量物料随气流带至罩口被吸走；处理热物料时，应考虑热压对气流运动的影响，通常适当加大密闭罩容积，吸风点设于罩子顶部最高点。

密闭罩的排气量计算影响密闭罩排气量的因素：罩子结构、罩内气流情况、工艺设备的种类、操作情况等。

密闭罩排气量Q:Q=Q1+Q2+Q3+Q4+Q5-Q6 m3/s（13.1）式中：Q1-被运动物料带入罩内的诱导空气量；Q2-由罩密闭不严处吸入的空气量；Q3-由化学反应，受热膨胀，水分蒸发等产生的气体量；Q4-由于设备运转而鼓入罩内的空气量；Q5-被压实的物料所排挤出的空气量；Q6-随物料排出所带走的烟气量。

废气处理项目设计方案活性炭废气处理技术(简单.有效）目录第一章、项目概况第二章、设计依据第三章、设计原则及采样第四章、设计参数及设备选型第五章、设计规模与废气异味标准第六章、废气处理工艺流程第七章、产品质量保证计划与措施第八章、运行成本分析第九章、货物出厂例行检验及现场试验项目说明第十章、生产周期第十一章、货物运输包装说明第十二章、设备安装施工技术的先进性说明第十三章、售后服务承诺第十四章、不同技术对比第十五章、部分客户案例第一章项目概况贵公司在发展经济的同时，对环境保护也非常重视。

由于公司在生产过程中产生的废气对工人、周边居民和环境造成一定影响。

为了满足国家与地方日趋严格的环保要求，公司有关领导决定对有机废气进行治理，使有机废气排放总量和排放浓度达到相应的环保要求，为此委托我公司为本项目设计废气治理方案。

我公司受贵公司的委托，根据现场考察及提供的相关数据及资料，借鉴相关工程实际设计和运行经验，本着投资省、处理效果好、运行成本低的原则，编制了该设计方案，供贵公司和有关部门决策参考。

主要污染物涉及：甲苯、丙烯腈、三氯乙醛、甲醇。

第二章设计依据2.1 执行标准(1)《中华人民共和国环境保护法》(2)《中华人民共和国大气污染防治法》(3)《大气污染物综合排放标准》（GB16297-1996）；(4)《恶臭污染物排放标准》(GB14554-1993)；(5)有机废气处理工程技术手册（环境工程技术手册）；(6)《环境空气质量标准》（GB3095-1996）；(7)《工厂企业厂界噪声标准及其测量方法》(GB12348～12349-90)；(8)《工作场所有害因素职业接触限值》(GBZ2.1-2007)；(9)《工业企业设计卫生标准》(TJ36-79)；(10)《建设项目环境保护条例》中华人民共和国国务院令第253号 1998；(11)《电气装置安装工程施工及验收规范》(GB50254-96GB50259-96)；(12)《低压配电设计规范》(GB50054-95)；(13)《电力装置的继电保护和自动控制设计规范》(GB50062-92)；(14)《电力工程电缆设计规范》(GB50217-94)；(15)《仪表配管、配线设计规定》( HG/T20512-2000)；(16)《工业企业噪声控制设计规范》(GBJ87-85)；(17)《环境工程设计手册·废气污染控制卷》(18)《三废处理工程技术手册·废气卷》2.2 废气净化目标及设计内容1、净化目标废气被收集并经过活性炭设备后，排放达到国家工业排放标准；——GB16297-1996《大气污染物综合排放标准》二级排放标准；——GB14554-93《恶臭污染物排放标准》二级排放标准；——《环境空气质量标准》（GB3095-1996）二级标准。

《大气污染控制工程》教学大纲一、课程基本信息课程代码：课程英文名称：Air Pollution Control Engineering课程类型：必修课先修课程：《高等数学》《环境工程原理》《物理化学》学分：4总学时：64（理论学时：64）二、课程性质、目的与任务《大气污染控制工程》是环境工程专业的一门主干专业课程，由讲课、实验、课程设计等环节组成。

学习本课程之前要求先修完《高等数学》、《环境工程原理》、《物理化学》等有关基础课或专业基础课。

通过本课程的学习与实践，全面掌握大气污染的来源、途径和机理（包括基本概念、基本理论、基本技能）、大气污染控制的原理、方法和实践以及前沿研究领域，同时，还要求掌握与此相关的标准和政策法规及其发展前景。

通过本课程的学习，达到三个目标：（1）学习必要的理论知识和方法、技巧；（2）培养学生工程设计能力和研究能力，解决大气污染问题的实际操作、设计等实践实验能力；（3）了解大气污染控制工程领域前沿研究内容，激发学生的创造力，培养创新思维。

三、课程教学内容与要求（一）概论要求了解大气污染的分类、组成、分布及大气污染问题，理解大气污染的综合防治措施定义。

（1）大气污染和大气污染物（2）大气污染及其控制情况（3）大气污染的综合防治措施（4）大气环境标准2、教学重点大气污染的综合防治措施。

3、教学难点大气污染的来源，大气污染的综合防治措施。

（二）燃烧与大气污染1、教学内容与要求要求了解燃料的种类、组成，理解燃烧的基本原理和相关污染物形成机理，掌握燃烧的计算。

（1）燃料的性质（2）燃料燃烧过程（3）烟气体积及污染物排放量计算（4）燃烧过程硫氧化物的形成与控制（5）燃烧过程氮氧化物的形成与控制（6）燃烧过程中颗粒污染物的形成（7）燃烧过程中其他污染物的形成重点理解燃烧的基本原理和相关污染物形成机理，重点掌握燃烧过程污染物排放计算。

3、教学难点燃烧过程污染物排放计算。

（三）大气污染气象学1、教学内容与要求要求了解与大气污染相关的气象学基本知识，理解和掌握大气圈的结构、主要气象要素、大气稳定度和逆温的概念。

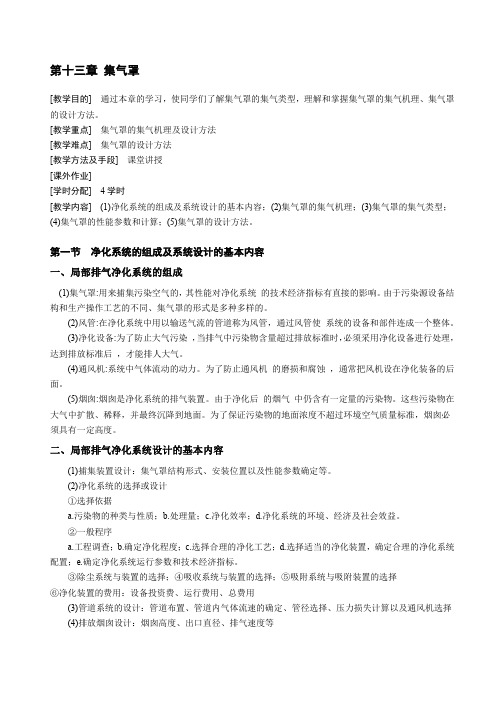

第十三章集气罩第一节净化系统的组成及系统设计的基本内容一、局部排气净化系统的组成局部排气净化系统的基本组成如图9—1所示图13－1 局部排气净化系统示意图1.集气罩2.风管3.净化设备4.风机5.烟囱1．集气罩集气罩是用以捕集污染空气的。
