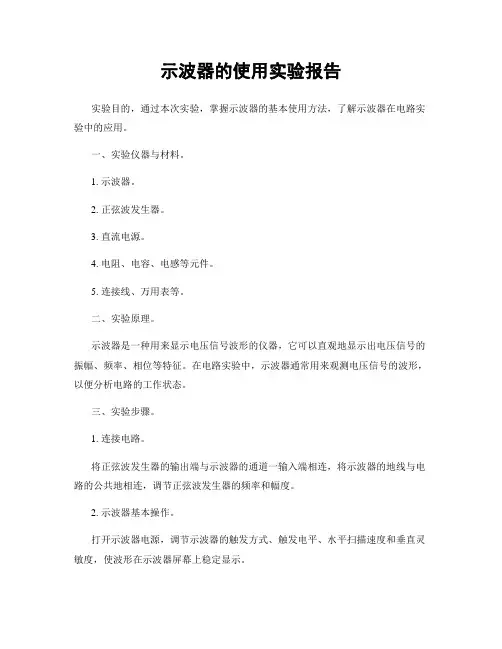

示波器的使用 实验报告

示波器的使用实验报告实验目的，通过本次实验，掌握示波器的基本使用方法，了解示波器在电路实验中的应用。

一、实验仪器与材料。

1. 示波器。

2. 正弦波发生器。

3. 直流电源。

4. 电阻、电容、电感等元件。

5. 连接线、万用表等。

二、实验原理。

示波器是一种用来显示电压信号波形的仪器，它可以直观地显示出电压信号的振幅、频率、相位等特征。

在电路实验中，示波器通常用来观测电压信号的波形，以便分析电路的工作状态。

三、实验步骤。

1. 连接电路。

将正弦波发生器的输出端与示波器的通道一输入端相连，将示波器的地线与电路的公共地相连，调节正弦波发生器的频率和幅度。

2. 示波器基本操作。

打开示波器电源，调节示波器的触发方式、触发电平、水平扫描速度和垂直灵敏度，使波形在示波器屏幕上稳定显示。

3. 观察波形。

调节示波器的触发电平和触发方式，观察波形的变化，了解触发对波形的影响。

4. 测量波形参数。

利用示波器的测量功能，测量波形的幅值、频率、周期等参数，记录实验数据。

5. 更换电路元件。

依次更换电路中的电阻、电容、电感等元件，观察波形的变化，分析电路的响应特性。

四、实验结果与分析。

通过本次实验，我们成功掌握了示波器的基本使用方法，了解了观测电路波形的技巧。

在实验中，我们发现不同的电路元件对波形的影响是不同的，电阻会改变波形的幅值，电容会改变波形的频率，电感会改变波形的相位。

通过对波形参数的测量和分析，我们可以更深入地了解电路的工作状态。

五、实验总结。

本次实验使我们对示波器有了更深入的了解，掌握了示波器的基本使用方法，并且学会了观测电路波形的技巧。

在今后的电路实验中，我们将能够更准确地分析电路的工作状态，为电路设计和调试提供更可靠的数据支持。

六、实验感想。

通过本次实验，我们深刻体会到了实验与理论相结合的重要性。

只有通过实际操作，我们才能更深入地理解理论知识，并且能够将所学知识应用到实际工程中去。

希望在今后的学习和工作中，我们能够保持实验精神，勇于探索，不断提高自己的实践能力。

示波器的原理与使用实验报告示波器是一种常见的电子测量仪器，用于观察和分析电信号的波形。

它在电子工程、通信工程、物理实验等领域有着广泛的应用。

本文将介绍示波器的原理和使用方法，并结合实验报告，详细说明示波器的操作步骤和注意事项。

一、示波器的原理示波器的原理基于电压-时间的图形显示原理，通过将电压信号转换为电流信号，再通过电流信号驱动示波器的竖直偏转系统，使得电压信号的波形能够在示波器屏幕上显示出来。

同时，示波器的水平偏转系统可以控制波形的时间轴，从而实现对信号频率和时间关系的观测。

二、示波器的使用方法1. 准备工作在使用示波器之前，需要先将电压信号输入示波器。

可以通过信号发生器、电源等设备提供电压信号，或者直接将待测电路的信号接入示波器的输入端口。

2. 示波器的调节示波器的调节主要包括垂直和水平调节。

垂直调节用于调整信号的幅度，通过调节示波器的增益和偏移量来使波形在屏幕上适当显示。

水平调节用于调整信号的时间轴，通过调节示波器的时间基准和扫描速率来控制波形的水平位置和宽度。

3. 观察波形调节好示波器后，可以开始观察波形。

示波器屏幕上显示的波形可以是正弦波、方波、脉冲波等不同形式的信号。

通过观察波形的峰值、周期、频率等参数，可以对电路或信号进行分析和判断。

4. 测量信号示波器不仅可以观察波形，还可以进行一些基本的信号测量。

例如，可以通过示波器的游标功能测量信号的幅度、频率、周期等参数。

此外，示波器还可以进行波形的存储和回放，方便后续的数据分析和处理。

三、实验报告为了更好地理解示波器的原理和使用方法，我们进行了一次实验。

实验的目的是观察不同频率下的正弦波信号，并学习如何使用示波器进行测量和分析。

实验步骤：1. 连接电路首先，我们将信号发生器的输出端口与示波器的输入端口相连，确保信号能够正确地输入示波器。

2. 调节示波器根据实验要求，我们调节示波器的增益和偏移量，使得波形在屏幕上适当显示。

同时，调节示波器的时间基准和扫描速率，使得波形的时间轴能够清晰可见。

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。

2.掌握示波器在电路测试和故障诊断中的应用。

3.学习示波器的操作方法，掌握各项操作技巧。

二、实验原理示波器是用来观察波形的一种仪器。

它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。

示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。

数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。

它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。

数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。

三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。

2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。

四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。

(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。

(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。

在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。

2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。

五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。

通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括调节垂直和水平刻度、触发模式等。

3、学会用示波器测量正弦波、方波等信号的电压、频率和周期。

二、实验仪器示波器、信号发生器、探头三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过将输入的电信号转换成在屏幕上的光点或线条的运动，从而直观地显示出信号的电压随时间的变化情况。

示波器的主要组成部分包括垂直系统、水平系统和触发系统。

垂直系统用于调节输入信号的幅度，水平系统用于调节扫描速度，触发系统用于稳定显示波形。

四、实验内容与步骤1、熟悉示波器的面板和操作旋钮打开示波器电源，观察示波器的屏幕显示。

了解示波器面板上的垂直刻度调节旋钮、水平刻度调节旋钮、触发模式选择按钮、输入通道选择按钮等的功能和作用。

2、连接示波器和信号发生器将信号发生器的输出端通过探头连接到示波器的输入通道 1（CH1）。

确保连接牢固，避免接触不良影响测量结果。

3、调节示波器显示正弦波打开信号发生器，设置输出正弦波信号，频率为 1kHz，峰峰值为5V。

调节示波器的垂直刻度旋钮，使正弦波的幅度在屏幕上显示合适。

调节示波器的水平刻度旋钮，使正弦波的一个周期在屏幕上显示完整。

4、测量正弦波的电压使用示波器的测量功能，测量正弦波的峰峰值电压。

记录测量结果，并与信号发生器设置的峰峰值电压进行比较。

5、测量正弦波的频率和周期调节示波器的触发模式为自动触发。

使用示波器的测量功能，测量正弦波的频率和周期。

记录测量结果，并与信号发生器设置的频率进行比较。

6、观察方波信号更改信号发生器的输出为方波信号，频率为 2kHz，峰峰值为 3V。

在示波器上观察方波信号的波形。

7、测量方波的电压、频率和周期按照上述方法测量方波的峰峰值电压、频率和周期。

记录测量结果。

五、实验数据与分析1、正弦波测量数据信号发生器设置的频率：1kHz信号发生器设置的峰峰值电压：5V示波器测量的频率：＿____kHz示波器测量的峰峰值电压：＿____V分析：示波器测量的频率与信号发生器设置的频率相比，存在一定的误差，可能是由于信号发生器的精度、示波器的测量误差以及环境因素等引起的。

示波器的使用实验报告示波器的使用试验报告1在数字电路试验中，需要使用若干仪器、仪表观看试验现象和结果。

常用的电子测量仪器有万用表、规律笔、一般示波器、存储示波器、规律分析仪等。

万用表和规律笔使用方法比较简洁，而规律分析仪和存储示波器目前在数字电路教学试验中应用还不非常普遍。

示波器是一种使用特别广泛，且使用相对简单的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观看数字电路试验现象、分析试验中的问题、测量试验结果必不行少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能马上消逝而要保留一段时间。

亮点辉度下降到原始值的10%所经过的时间叫做"余辉时间'。

余辉时间短于10s为极短余辉，10s1ms为短余辉，1ms0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采纳发绿光的示波管，以爱护人的眼睛。

2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称其次栅极)、第一阳极(A1)和其次阳极(A2)组成。

它的作用是放射电子并形成很细的高速电子束。

示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。

1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。

1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。

示波器由垂直放大系统和程度扫描系统组成。

当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。

不同的波形形态可以反映出电路中的不同参数和特性。

2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。

其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。

示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。

3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。

通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。

1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。

2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。

3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。

1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。

示波器的使用实验报告一、实验目的本实验旨在掌握示波器的使用方法，通过观察不同信号的波形，加深对电子信号的理解。

具体目标如下：1. 掌握示波器的操作方法；2. 能够正确使用示波器观察信号波形；3. 通过对不同信号的观察，提高对电子信号的理解。

二、实验设备与工具1. 示波器；2. 电源适配器；3. 接地线；4. 信号发生器；5. 镊子；6. 纸笔。

三、实验步骤与操作方法1. 打开示波器，并将电源适配器插入电源插座，确保接地线正确接地。

2. 将示波器的探头插孔与信号发生器的输出端连接，确保连接稳定。

3. 将示波器的通道选择开关置于合适的通道，以便观察不同信号的波形。

4. 使用镊子调整信号发生器的输出幅度和频率，观察示波器上的波形变化。

可以通过示波器上的垂直和水平旋钮进行放大和移动，以便更清晰地观察波形。

5. 在观察过程中，需要记录不同信号的波形特点，并做好相关记录。

6. 实验完成后，断开信号发生器与示波器的连接，关闭示波器。

四、实验结果与分析1. 实验结果展示：示波器上的波形图（请在此处插入示波器上的波形图）通过观察示波器上的波形图，可以发现不同信号的波形特点。

例如，正弦波、方波、脉冲波等。

同时，可以通过调整信号发生器的输出幅度和频率，观察示波器上波形的变化情况。

2. 实验结果分析：示波器的使用原理示波器是一种常用的电子测量仪器，通过显示电子信号的波形来分析电路性能。

示波器利用高速电子枪射出的电子束打到荧光屏上，从而在荧光屏上产生对应的图像。

通过调节垂直和水平轴的旋钮，可以放大和移动波形，以便更清晰地观察和分析。

示波器的波形显示具有较高的分辨率和灵敏度，可以用于测量电压、频率、时间等参数。

五、实验总结与思考通过本次实验，我们掌握了示波器的使用方法，并观察了不同信号的波形特点。

通过对比和分析，加深了对电子信号的理解。

在实验过程中，需要注意探头的使用方法、信号发生器的输出幅度和频率的调整以及实验后的清理工作。

示波器的使用实验报告示波器的使用预习思考题1.示波器的功能是什么？2.扫描同步如何理解？3.什么是李萨如图？1.电子示波器是用来直接显示，观察和测量电压波形机器参数的电子仪器。

2.用每一个触发脉冲产生于同触发电压所对应的触发信号的同相位点，故每次扫描起点会准确地落在同相位点于是每次扫描的起始点会准确地落在同相位点，于是每次扫描出的波形完全重复而稳定地显示被测波的波形。

就是触发扫描实现同步的原理。

3.当示波器在Y轴与X轴同时输入正弦信号电压且他们的频率式简单的整数比时荧光屏上出现各式各样的图形这类图形称作“李萨如图”实验数据记录实验仪器：YB4320F双追踪示波器，SG1642函数信号发生器实验步骤：1.用示波器观察信号波形（1）调节扫描旋钮，使示波器的扫描线至长短适当的稳定水平亮线（2）将信号发生器接到ch1或ch2 输入上，频率选用数百或数千赫兹方式开关及触发源开关的位置与信号输入通道一致的出稳定的波形。

（3）改变输入信号电压的波形，如正弦波，三角波，方波调节扫描微调，以得到2个（4）可以在调节其他该扫描熟悉示波器2.用李萨如图测定频率（1）当示波器在Y轴与X轴同时输入正弦信号电压，且他们的频率式简单的整数比的的荧光屏上出现各种形式的图形，这类图形称作“李萨如图”（2）当fg:fx=1:1时输入fg=50hz.fx=50hz ，绘出一种李萨如图（3）当fg:fx=1:2时输入fg=300hz.fx=200hz，绘出一种李萨如图数据处理如上思考题1.示波器为接通前，有那些注意事项？2.波形不稳定时，应调节那个旋钮？3.为了观察李萨如图，应该怎样设置按钮？4.欲关闭示波器，首先应把那个旋钮扭到最小？1，1。

确定是否接地2。

是否正确连接探头3。

查看所有的终端额定值4。

在是使用一个通道的情况下触发源选的通用一致2.应调节水平微调使之稳定，再调节CH通道3.首先示波器应该在XY轴输入正弦电压，且加上fg与fx上的频率成整数比4.将示波器探头脱开测量电路，将输入选择开关，达到接地位置，关机，如果是模拟示波器的话，需要将聚集旋钮和亮度旋钮调低，然后在关闭电源。

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（CRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。

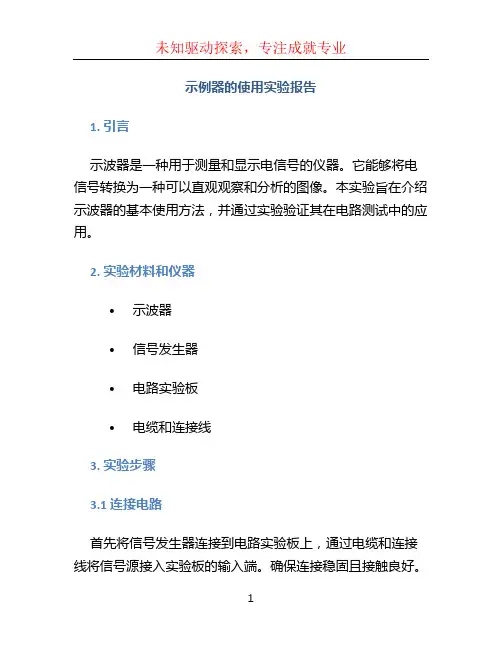

示例器的使用实验报告1. 引言示波器是一种用于测量和显示电信号的仪器。

它能够将电信号转换为一种可以直观观察和分析的图像。

本实验旨在介绍示波器的基本使用方法，并通过实验验证其在电路测试中的应用。

2. 实验材料和仪器•示波器•信号发生器•电路实验板•电缆和连接线3. 实验步骤3.1 连接电路首先将信号发生器连接到电路实验板上，通过电缆和连接线将信号源接入实验板的输入端。

确保连接稳固且接触良好。

3.2 设置示波器将示波器和电路实验板连接起来，使用电缆将示波器的输入端与实验板的输出端连接。

在示波器上选择适当的输入通道，并调整垂直和水平扫描范围。

3.3 调整示波器参数根据实际需要，设置示波器的触发方式、触发电平和触发边沿。

调整示波器的时间基准和增益，以便更清晰地观察到信号的波形。

3.4 观察示波器显示打开信号发生器并调节频率和幅度，观察示波器上的波形显示。

根据实验要求，可以调整信号发生器的参数，如频率、幅度和波形形状等。

3.5 分析和记录数据观察示波器上的波形，并记录相关数据，如信号的频率、幅度、周期和相位差等。

根据实际需求，还可以使用示波器的测量功能来获取更多的数据信息。

4. 实验结果与数据分析根据实际实验情况，记录示波器上观察到的波形，并分析波形的特点。

可以根据实验需求，绘制相应的波形图和数据表格，以便更好地展示实验结果。

5. 实验讨论与结论根据实验结果和数据分析，讨论示波器的使用方法和实际应用。

可以探讨其在电路测试、信号分析、故障诊断和波形生成等方面的优势和局限性。

根据实验数据和观察结果，得出实验结论并提出进一步研究的建议。

6. 实验总结通过本次实验，我们了解了示波器的基本使用方法，并通过实验验证了示波器在电路测试中的应用。

示波器作为一种用于测量电信号的重要工具，可以帮助我们更准确地分析和判断电路运行状态，提高工作效率并减少故障。

在今后的工作中，我们将继续学习和探索示波器的更多功能和应用领域。

7. 参考文献[1] O’Shea, D. (2014). Oscilloscopes for Radio Hams: A Guide for Beginners and Veterans. ARRL. [2] Manneback, P. (2009). Digital storage oscilloscopes. EDN series for design engineers.以上就是示波器的使用实验报告，通过本次实验，我们深入了解了示波器的基本使用方法，并掌握了如何通过示波器观察和分析电信号波形。

篇一：示波器使用大学物理实验报告示范及数据处理《示波器的使用》实验报告物理实验报告示范文本：包含数据处理李萨如图【实验目的】 1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在y轴偏转板上加正弦电压，而x轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fyfx?n n=1,2,3,示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

示波器的原理和使用实验报告示波器是一种广泛应用于电子、通讯、医疗等领域的电子测量仪器，它可以显示电压信号的波形，并通过波形来分析电路的性能和工作状态。

本实验旨在通过对示波器的原理和使用进行深入了解，以便更好地应用示波器进行电路测试和分析。

一、示波器的原理。

1.示波器的基本原理。

示波器的基本原理是利用电子束在示波管内的偏转来显示电压信号的波形。

当电压信号作用于示波器的输入端口时，示波器将信号转换为电子束的偏转，从而在示波管屏幕上显示出对应的波形。

通过调节示波器的各种参数，可以更清晰地显示出波形的细节，如频率、幅值、相位等。

2.示波器的工作原理。

示波器的工作原理主要包括信号输入、垂直放大、水平放大、触发、显示等过程。

当电压信号进入示波器后，首先经过垂直放大电路放大信号幅值，然后经过水平放大电路控制波形在屏幕上的水平长度，触发电路用于控制波形的稳定显示，最终在示波管屏幕上显示出完整的波形。

二、示波器的使用。

1.示波器的基本操作。

示波器的基本操作包括设置触发模式、调节垂直灵敏度、选择耦合方式、调节水平扫描等。

在使用示波器时，首先需要根据被测信号的特点选择合适的触发模式，然后调节垂直灵敏度和耦合方式以确保波形的清晰显示，最后调节水平扫描以获得合适的时间分辨率。

2.示波器的高级功能。

除了基本操作外，示波器还具有许多高级功能，如自动测量、存储回放、频谱分析等。

这些功能可以帮助用户更方便地对信号进行分析和测量，提高工作效率和测试精度。

三、实验报告。

在本次实验中，我们通过对示波器的原理和使用进行学习和实践，掌握了示波器的基本工作原理和操作方法。

通过实际操作，我们成功地显示了不同频率、幅值的正弦波和方波信号，并对波形进行了详细的分析和测量。

同时，我们还利用示波器进行了频率测量、相位测量等实验，取得了良好的实验结果。

综上所述，示波器作为一种重要的电子测量仪器，在电子技术和通讯领域有着广泛的应用。

通过深入了解示波器的原理和使用，我们可以更好地应用示波器进行电路测试和分析，为工程实践提供有力支持。

示波器的使用实验报告
示波器的使用实验报告
一、实验目的
1.了解示波器的基本原理和使用方法；
2.掌握示波器测量信号的方法和技巧；
二、实验仪器
示波器、信号发生器、电源等
三、实验原理
示波器是一种测量电信号波形的仪器，它可以显示电压、电流等随时间变化的波形图像。

示波器主要由垂直放大器、扫描器、横向放大器、触发器等组成。

四、实验步骤
1.连接实验电路：将信号发生器的输出端与示波器的输入端连接；
2.打开示波器：接通示波器的电源，并将触发模式调到自动模式；
3.调整垂直放大器：调节垂直放大器的增益，使信号波形在显
示屏上适中；
4.调整时间基准：调节时间基准，使波形在屏幕上适当显示；
5.触发控制：调节触发控制，使波形图像稳定的显示在屏幕上；
6.观察波形：观察并记录波形的变化。

五、实验结果与分析
通过调节示波器的各项参数，我们成功观察到了正弦波、方波和三角波等不同波形。

在调节触发控制时，我们发现当触发控制调得过低时，示波器无法触发波形，波形会闪烁不定；而调得过高时，示波器无法对波形进行稳定的触发，波形也会闪烁不定。

因此，合理设置触发控制对于稳定显示波形至关重要。

六、实验心得
本次实验通过实际操作示波器，使我们对示波器的基本原理和使用方法有了更深入的了解。

在实验过程中，我们学会了调节垂直放大器、时间基准和触发控制等参数，成功观察到了不同波形的变化，并掌握了示波器测量信号的方法和技巧。

通过本次实验，我们对示波器的工作原理和使用技巧有了更加直观的认识，为今后在电子实验中的应用打下了基础。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。

它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。

电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。

垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。

水平放大器则用于控制电子束在水平方向上的扫描速度。

触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。

四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。

调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。

观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。

将示波器的探头接到函数信号发生器的输出端。

调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。

观察正弦波的波形，测量其幅值和周期，并计算出频率。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。

重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。

4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。

重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。

5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。

示波器的原理和使用实验报告示波器的原理和使用实验报告引言：示波器是一种广泛应用于电子领域的仪器，它能够将电信号转化为可视化的波形图，帮助工程师分析和测量电路中的各种参数。

本文将介绍示波器的基本原理以及实际使用中的一些注意事项。

一、示波器的基本原理示波器基于示波管的工作原理，通过控制电子束在荧光屏上划过的轨迹，将电信号转化为可见的波形图。

其基本原理如下：1. 示波管：示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射出的电子束被偏转板控制，从而在荧光屏上形成可见的波形。

2. 水平和垂直偏转系统：示波器的水平和垂直偏转系统用于控制电子束在荧光屏上的位置和移动速度。

水平偏转系统控制波形的时间轴，垂直偏转系统控制波形的幅度。

3. 触发系统：示波器的触发系统用于控制示波器在何时开始扫描电信号并显示波形。

触发系统可以根据用户设置的触发条件，如信号的上升沿或下降沿，来触发示波器的扫描。

二、示波器的使用实验为了更好地理解示波器的原理和使用方法，我们进行了以下实验：1. 连接电路：首先，我们将待测电路与示波器正确连接。

示波器的输入端通常有两个，一个是地端（GND），另一个是待测信号的输入端。

我们需要将地端与电路的地线连接，将待测信号的输入端与电路的输出端连接。

2. 调节垂直和水平控制：接下来，我们需要调节示波器的垂直和水平控制，以便正确显示波形。

垂直控制用于调节波形的幅度，通常可以通过旋钮或按钮来实现。

水平控制用于调节波形的时间轴，也可以通过旋钮或按钮来实现。

3. 设置触发条件：在进行测量之前，我们需要设置触发条件，以确保示波器能够正确地扫描并显示波形。

触发条件可以根据信号的上升沿、下降沿或其他特定条件来设置。

我们需要根据实际情况选择适当的触发条件。

4. 扫描并观察波形：设置好触发条件后，我们可以开始扫描并观察波形了。

示波器会根据触发条件自动扫描电信号，并在荧光屏上显示波形。

我们可以通过调节垂直和水平控制来观察波形的幅度和时间轴。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至“x-y”位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

示波器使用实验报告示波器使用实验报告引言：示波器是一种用于测量和显示电信号波形的仪器。

它在电子、通信、医学等领域中被广泛应用。

本实验通过使用示波器，探究其基本原理和使用方法，并结合实际电路实验进行测量和分析，以提高我们对示波器的理解和应用能力。

一、示波器原理示波器的基本原理是将电信号转换为可见的波形图像。

它通过控制电子束在屏幕上的移动和亮度来实现对电信号波形的显示。

示波器主要由电子枪、偏转系统、亮度控制系统和显示屏组成。

二、示波器的使用方法1. 连接电路：首先，将待测电路与示波器正确地连接起来。

将待测信号的输出端连接到示波器的输入端，并确保连接的正确性和稳定性。

2. 调节示波器参数：根据待测信号的特点和需要，调节示波器的各项参数。

例如，调节时间基准、电压增益、触发电平等，以获得清晰的波形显示。

3. 观察波形：将示波器的触发模式设置为适当的模式，观察待测信号的波形。

可以调整水平和垂直的位置和缩放比例，以便更好地观察信号的细节。

4. 测量信号参数：示波器可以测量信号的频率、幅值、周期、占空比等参数。

通过使用示波器的测量功能，可以更深入地了解待测信号的特性。

三、实际电路实验本实验选取了一个简单的RC电路作为实验对象，通过示波器进行测量和分析。

1. 实验准备：搭建RC电路，连接示波器。

调节示波器的时间基准和电压增益，以适应待测信号的频率和幅值范围。

2. 观察电荷和放电过程：通过示波器观察电容器在充电和放电过程中的电压变化。

可以观察到电压随时间的变化呈指数衰减或指数增长的特点。

3. 测量RC电路的时间常数：通过示波器测量电容器充电和放电的时间常数。

根据波形的特点和示波器的测量功能，可以准确地计算出RC电路的时间常数。

4. 分析频率响应：通过改变输入信号的频率，观察RC电路的频率响应。

示波器可以显示不同频率下电压的幅频特性曲线，帮助我们了解电路的频率响应情况。

四、实验结果与讨论通过实验，我们成功地使用示波器观察了RC电路的充电和放电过程，并测量了电路的时间常数。
