示波器实验报告98152

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。

2.掌握示波器在电路测试和故障诊断中的应用。

3.学习示波器的操作方法，掌握各项操作技巧。

二、实验原理示波器是用来观察波形的一种仪器。

它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。

示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。

数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。

它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。

数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。

三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。

2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。

四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。

(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。

(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。

在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。

2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。

五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。

通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。

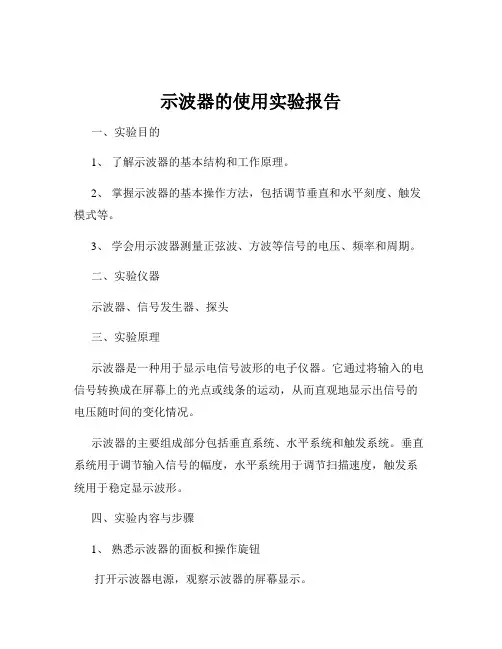

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括调节垂直和水平刻度、触发模式等。

3、学会用示波器测量正弦波、方波等信号的电压、频率和周期。

二、实验仪器示波器、信号发生器、探头三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过将输入的电信号转换成在屏幕上的光点或线条的运动，从而直观地显示出信号的电压随时间的变化情况。

示波器的主要组成部分包括垂直系统、水平系统和触发系统。

垂直系统用于调节输入信号的幅度，水平系统用于调节扫描速度，触发系统用于稳定显示波形。

四、实验内容与步骤1、熟悉示波器的面板和操作旋钮打开示波器电源，观察示波器的屏幕显示。

了解示波器面板上的垂直刻度调节旋钮、水平刻度调节旋钮、触发模式选择按钮、输入通道选择按钮等的功能和作用。

2、连接示波器和信号发生器将信号发生器的输出端通过探头连接到示波器的输入通道 1（CH1）。

确保连接牢固，避免接触不良影响测量结果。

3、调节示波器显示正弦波打开信号发生器，设置输出正弦波信号，频率为 1kHz，峰峰值为5V。

调节示波器的垂直刻度旋钮，使正弦波的幅度在屏幕上显示合适。

调节示波器的水平刻度旋钮，使正弦波的一个周期在屏幕上显示完整。

4、测量正弦波的电压使用示波器的测量功能，测量正弦波的峰峰值电压。

记录测量结果，并与信号发生器设置的峰峰值电压进行比较。

5、测量正弦波的频率和周期调节示波器的触发模式为自动触发。

使用示波器的测量功能，测量正弦波的频率和周期。

记录测量结果，并与信号发生器设置的频率进行比较。

6、观察方波信号更改信号发生器的输出为方波信号，频率为 2kHz，峰峰值为 3V。

在示波器上观察方波信号的波形。

7、测量方波的电压、频率和周期按照上述方法测量方波的峰峰值电压、频率和周期。

记录测量结果。

五、实验数据与分析1、正弦波测量数据信号发生器设置的频率：1kHz信号发生器设置的峰峰值电压：5V示波器测量的频率：＿____kHz示波器测量的峰峰值电压：＿____V分析：示波器测量的频率与信号发生器设置的频率相比，存在一定的误差，可能是由于信号发生器的精度、示波器的测量误差以及环境因素等引起的。

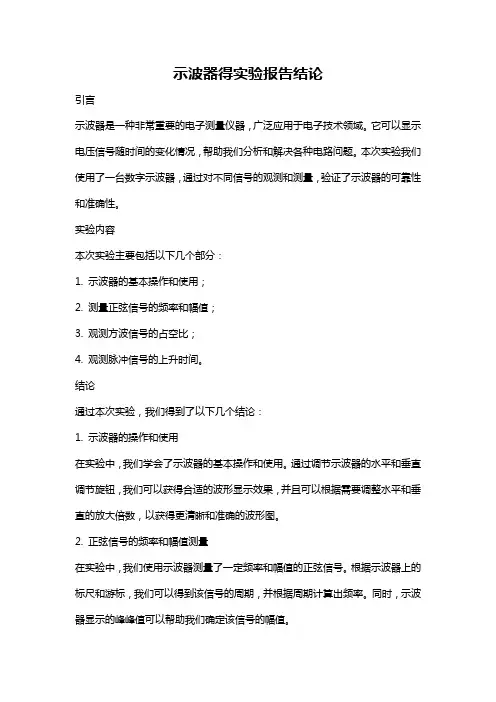

示波器得实验报告结论引言示波器是一种非常重要的电子测量仪器，广泛应用于电子技术领域。

它可以显示电压信号随时间的变化情况，帮助我们分析和解决各种电路问题。

本次实验我们使用了一台数字示波器，通过对不同信号的观测和测量，验证了示波器的可靠性和准确性。

实验内容本次实验主要包括以下几个部分：1. 示波器的基本操作和使用；2. 测量正弦信号的频率和幅值；3. 观测方波信号的占空比；4. 观测脉冲信号的上升时间。

结论通过本次实验，我们得到了以下几个结论：1. 示波器的操作和使用在实验中，我们学会了示波器的基本操作和使用。

通过调节示波器的水平和垂直调节旋钮，我们可以获得合适的波形显示效果，并且可以根据需要调整水平和垂直的放大倍数，以获得更清晰和准确的波形图。

2. 正弦信号的频率和幅值测量在实验中，我们使用示波器测量了一定频率和幅值的正弦信号。

根据示波器上的标尺和游标，我们可以得到该信号的周期，并根据周期计算出频率。

同时，示波器显示的峰峰值可以帮助我们确定该信号的幅值。

3. 方波信号的占空比观测方波信号是特殊的矩形脉冲信号，具有固定的频率和占空比。

在实验中，我们通过示波器观测到了一定频率和占空比的方波信号。

示波器的游标功能可以帮助我们测量方波信号的高电平和低电平时间，从而计算出占空比。

4. 脉冲信号的上升时间测量脉冲信号是窄脉冲的信号，常常用于数字电路和通信系统中。

在实验中，我们使用示波器观测到了一个脉冲信号，并且测量了它的上升时间。

示波器的触发和测量功能使得我们可以精确地获得脉冲信号的上升时间，这对于数字电路的设计和故障排除非常重要。

结束语通过本次实验，我们对示波器的操作和使用有了更深入的了解，并且掌握了使用示波器进行信号测量的方法和技巧。

示波器是电子技术领域中必不可少的仪器之一，它能够帮助我们观测、分析和解决各种电路问题。

在今后的学习和工作中，我们将继续学习和应用示波器，为电子技术领域的发展做出更大的贡献。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

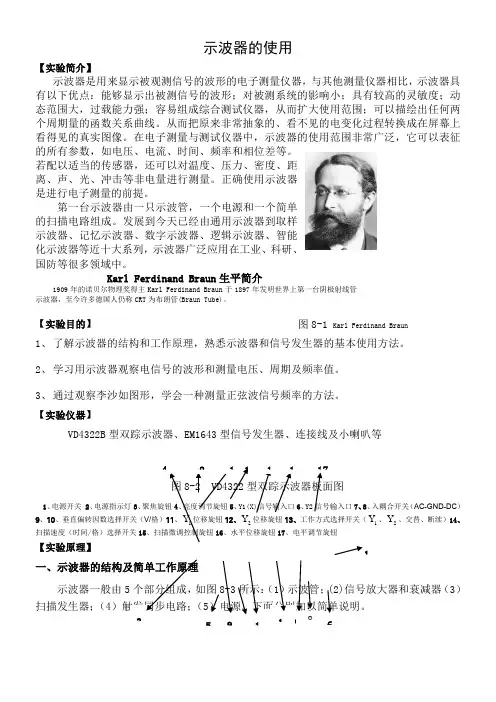

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun 生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun 于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT 为布朗管(Braun Tube)。

【实验目的】 1、 了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、 通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

【实验仪器】VD4322B 型双踪示波器、EM1643型信号发生器、连接线及小喇叭等图8-2 VD4322型双踪示波器板面图 1、电源开关 2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、入耦合开关（AC-GND-DC ）9、10、垂直偏转因数选择开关（V/格）11、1Y 位移旋钮12、2Y 位移旋钮13、工作方式选择开关（1Y 、2Y 、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】 一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

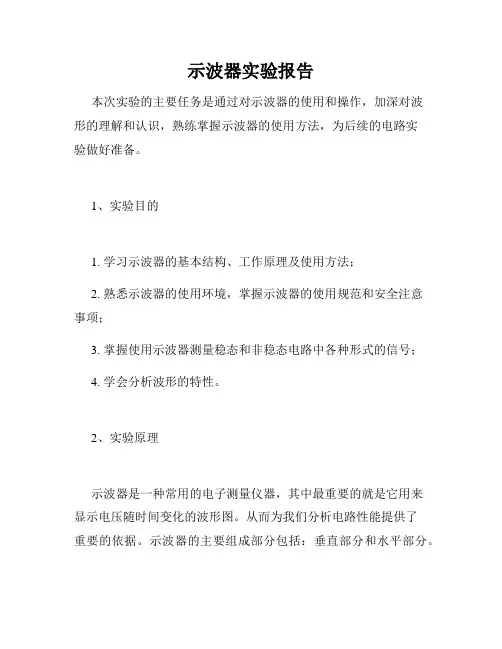

示波器实验报告本次实验的主要任务是通过对示波器的使用和操作，加深对波形的理解和认识，熟练掌握示波器的使用方法，为后续的电路实验做好准备。

1、实验目的1. 学习示波器的基本结构、工作原理及使用方法；2. 熟悉示波器的使用环境，掌握示波器的使用规范和安全注意事项；3. 掌握使用示波器测量稳态和非稳态电路中各种形式的信号；4. 学会分析波形的特性。

2、实验原理示波器是一种常用的电子测量仪器，其中最重要的就是它用来显示电压随时间变化的波形图。

从而为我们分析电路性能提供了重要的依据。

示波器的主要组成部分包括：垂直部分和水平部分。

水平部分用来控制时间轴的变化，而垂直部分则用来控制波形信号的大小。

3、实验步骤3.1 常规操作1. 将示波器与电路连接首先需要将示波器与电路进行连接，连接时需要确认好各个接口的歧义问题，确保连接正确无误。

2. 打开示波器的电源在连接好电路后，打开示波器的电源，并在室内调节屏幕亮度和对比度，以适应不同场合下的显示效果，确保波形图显示完整明亮。

3. 调节量程示波器上会有各种不同的控制选项，其中包括量程控制。

我们需要根据实际测量需求，选择合适的量程控制，以保证精确测量波形。

4. 调整水平扫描电路的屏蔽网络示波器的水平线说的就是能够控制电子枪的扫描速度的部分，我们需要根据实际测量需求，调整展示时间和显示清晰度。

5. 调整垂直方向的增益通过调整示波器的垂直增益控制，可以有效地调整波形信号的大小，以便更好地分析波形特性。

6. 根据实际需求选择合适的触发方式和触发电平，调节示波器的触发电路，以保证稳定、可靠的测量。

7. 将测量的波形图记录下来，作为后续分析的重要依据。

3.2 测量操作将示波器进行上述操作之后，可以进行以下测量操作。

1. 正弦波信号的测量正弦波是一种最基本的周期性信号，而示波器能够精确地测量正弦波的支旁和周期。

此时需要调节示波器的垂直增益和水平扫描速度，以确保波形清晰、明亮。

2. 方波信号的测量方波信号是一种重要的非周期性信号，它在电路分析中有着重要的作用。

示波器的使用实验报告一、实验目的本实验旨在掌握示波器的使用方法，通过观察不同信号的波形，加深对电子信号的理解。

具体目标如下：1. 掌握示波器的操作方法；2. 能够正确使用示波器观察信号波形；3. 通过对不同信号的观察，提高对电子信号的理解。

二、实验设备与工具1. 示波器；2. 电源适配器；3. 接地线；4. 信号发生器；5. 镊子；6. 纸笔。

三、实验步骤与操作方法1. 打开示波器，并将电源适配器插入电源插座，确保接地线正确接地。

2. 将示波器的探头插孔与信号发生器的输出端连接，确保连接稳定。

3. 将示波器的通道选择开关置于合适的通道，以便观察不同信号的波形。

4. 使用镊子调整信号发生器的输出幅度和频率，观察示波器上的波形变化。

可以通过示波器上的垂直和水平旋钮进行放大和移动，以便更清晰地观察波形。

5. 在观察过程中，需要记录不同信号的波形特点，并做好相关记录。

6. 实验完成后，断开信号发生器与示波器的连接，关闭示波器。

四、实验结果与分析1. 实验结果展示：示波器上的波形图（请在此处插入示波器上的波形图）通过观察示波器上的波形图，可以发现不同信号的波形特点。

例如，正弦波、方波、脉冲波等。

同时，可以通过调整信号发生器的输出幅度和频率，观察示波器上波形的变化情况。

2. 实验结果分析：示波器的使用原理示波器是一种常用的电子测量仪器，通过显示电子信号的波形来分析电路性能。

示波器利用高速电子枪射出的电子束打到荧光屏上，从而在荧光屏上产生对应的图像。

通过调节垂直和水平轴的旋钮，可以放大和移动波形，以便更清晰地观察和分析。

示波器的波形显示具有较高的分辨率和灵敏度，可以用于测量电压、频率、时间等参数。

五、实验总结与思考通过本次实验，我们掌握了示波器的使用方法，并观察了不同信号的波形特点。

通过对比和分析，加深了对电子信号的理解。

在实验过程中，需要注意探头的使用方法、信号发生器的输出幅度和频率的调整以及实验后的清理工作。

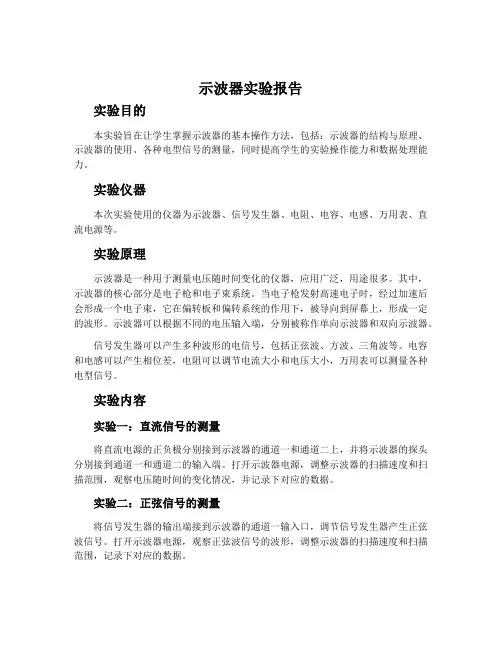

示波器实验报告实验目的本实验旨在让学生掌握示波器的基本操作方法，包括：示波器的结构与原理、示波器的使用、各种电型信号的测量，同时提高学生的实验操作能力和数据处理能力。

实验仪器本次实验使用的仪器为示波器、信号发生器、电阻、电容、电感、万用表、直流电源等。

实验原理示波器是一种用于测量电压随时间变化的仪器，应用广泛，用途很多。

其中，示波器的核心部分是电子枪和电子束系统。

当电子枪发射高速电子时，经过加速后会形成一个电子束，它在偏转板和偏转系统的作用下，被导向到屏幕上，形成一定的波形。

示波器可以根据不同的电压输入端，分别被称作单向示波器和双向示波器。

信号发生器可以产生多种波形的电信号，包括正弦波、方波、三角波等。

电容和电感可以产生相位差，电阻可以调节电流大小和电压大小，万用表可以测量各种电型信号。

实验内容实验一：直流信号的测量将直流电源的正负极分别接到示波器的通道一和通道二上，并将示波器的探头分别接到通道一和通道二的输入端。

打开示波器电源，调整示波器的扫描速度和扫描范围，观察电压随时间的变化情况，并记录下对应的数据。

实验二：正弦信号的测量将信号发生器的输出端接到示波器的通道一输入口，调节信号发生器产生正弦波信号。

打开示波器电源，观察正弦波信号的波形，调整示波器的扫描速度和扫描范围，记录下对应的数据。

实验三：方波信号的测量将信号发生器的输出端接到示波器的通道一输入口，调节信号发生器产生方波信号。

打开示波器电源，观察方波信号的波形，调整示波器的扫描速度和扫描范围，记录下对应的数据。

实验四：三角波信号的测量将信号发生器的输出端接到示波器的通道一输入口，调节信号发生器产生三角波信号。

打开示波器电源，观察三角波信号的波形，调整示波器的扫描速度和扫描范围，记录下对应的数据。

实验五：RC电路的测量搭建一个RC电路，将信号发生器的输出端接到电路的输入端，将示波器的探针分别接到电容和电阻两端。

打开示波器电源，观察电容电压和电阻电压随时间的变化情况，并记录下对应的数据。

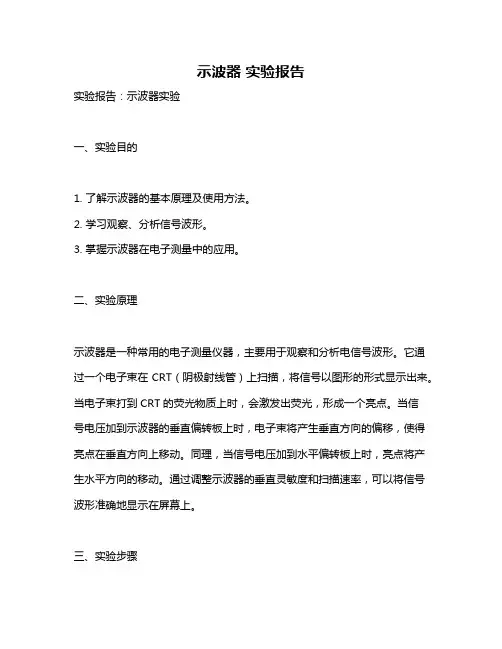

示波器实验报告实验报告：示波器实验一、实验目的1. 了解示波器的基本原理及使用方法。

2. 学习观察、分析信号波形。

3. 掌握示波器在电子测量中的应用。

二、实验原理示波器是一种常用的电子测量仪器，主要用于观察和分析电信号波形。

它通过一个电子束在CRT（阴极射线管）上扫描，将信号以图形的形式显示出来。

当电子束打到CRT的荧光物质上时，会激发出荧光，形成一个亮点。

当信号电压加到示波器的垂直偏转板上时，电子束将产生垂直方向的偏移，使得亮点在垂直方向上移动。

同理，当信号电压加到水平偏转板上时，亮点将产生水平方向的移动。

通过调整示波器的垂直灵敏度和扫描速率，可以将信号波形准确地显示在屏幕上。

三、实验步骤1. 连接示波器与信号源将示波器与信号源正确连接，确保电源线和信号线连接无误。

2. 开启示波器打开示波器的电源开关，等待示波器启动完成。

3. 校准示波器按照示波器的操作说明，进行垂直灵敏度、水平扫描速率等参数的校准，以确保示波器处于最佳工作状态。

4. 观察信号波形将信号源接入示波器，观察信号波形在屏幕上的显示。

调整垂直灵敏度和扫描速率，使信号波形清晰可见。

5. 分析信号波形根据观察到的信号波形，分析信号的频率、幅度、相位等参数。

6. 记录实验数据将实验过程中测量的数据记录在实验报告中。

7. 清理实验现场实验结束后，断开示波器和信号源的连接，整理实验器材和导线。

四、实验结果与分析1. 实验结果（请在此处插入信号波形图）（请在此处插入信号参数表格）2. 结果分析根据实验结果，可以得出以下结论：（1）信号的频率为XX Hz，幅度为XX V，相位为XX度。

（2）信号波形呈现了周期性的变化，每个周期的持续时间为XX秒。

（3）通过示波器可以清晰地观察到信号的细节和变化趋势，有助于进一步分析信号的特征和性质。

五、实验结论与展望1. 实验结论通过本次实验，我们掌握了示波器的基本原理和使用方法，学会了观察和分析信号波形。

实验结果表明，示波器能够准确地显示信号的频率、幅度和相位等参数，为电子测量和信号处理提供了重要的工具。

示波器的使用实验报告一、引言示波器是一种用于观测电信号波形的仪器，是电子工程领域必备的一种仪器。

本实验主要介绍示波器的使用方法及其原理。

二、实验原理示波器是一种电压测量仪器，可用于观察电信号的波形、幅度、频率等参数。

示波器的基本原理是利用电子束扫描屏幕上的荧光信号，从而显示出电信号的波形。

示波器的基本组成部分包括水平扫描电路、垂直放大器电路、触发电路和显示装置。

水平扫描电路负责控制水平方向的扫描速度和周期，使得信号的波形能够以恒定的速率在屏幕上显示。

垂直放大器电路则负责放大输入信号的幅度，从而使得信号的波形在屏幕上能够清晰可见。

触发电路则负责在输入信号达到一定的触发条件时，使得示波器能够自动地锁定并显示输入信号的波形。

三、实验过程本实验使用的示波器为模拟示波器，主要有两个旋钮：水平扫描和垂直放大，分别控制水平和垂直方向的扫描和放大。

具体实验步骤如下：1. 打开示波器电源，并将电源调至适当的电压。

2. 将待观测的信号输入示波器的输入端口，注意输入端口的选择要与信号的类型相匹配。

3. 调节水平扫描旋钮，使得信号的波形能够在屏幕上以合适的速率进行扫描，同时调节垂直放大旋钮，使得信号的波形在屏幕上能够清晰可见。

4. 手动调节触发电路，使得示波器能够自动地锁定并显示输入信号的波形。

5. 在观测信号的过程中，可以适当调节水平扫描和垂直放大旋钮，以观察信号的不同特征和参数。

6. 在实验结束后，将示波器电源关闭，并将示波器归位。

四、实验结果与分析本实验使用示波器观测了不同类型的信号，并记录了信号的波形、幅度、频率等相关参数。

观测结果表明，示波器能够清晰地显示输入信号的波形，并能够准确地测量信号的各项参数。

同时，通过调节水平扫描和垂直放大旋钮，还可以观察到信号的细节和特征。

五、实验总结本实验通过使用示波器观测电信号的波形和相关参数，深入理解了示波器的基本原理和使用方法。

同时，还加深了对电信号的理解和分析能力，为今后的电子工程学习和研究打下了重要的基础。

示波器实验报告示波器实验报告引言:示波器是一种广泛应用于电子工程领域的仪器，用于显示电信号的波形。

本次实验旨在通过使用示波器，学习并理解其基本原理、操作方法以及应用技巧。

一、示波器的原理示波器的基本原理是利用电子束在屏幕上扫描时，受到输入信号的作用而产生的亮度变化，从而显示出输入信号的波形。

其主要组成部分包括电子枪、偏转系统和显示屏。

电子枪是示波器的核心部件，它通过加热阴极产生电子，并经过加速电极形成电子束。

偏转系统则通过调节水平和垂直偏转电压，控制电子束在屏幕上的位置。

显示屏则是接收电子束并发出光亮的部分，从而形成波形图像。

二、示波器的操作方法1. 连接电路：首先，将待测信号源与示波器的输入端连接，确保信号源的接地和示波器的接地相连。

接下来，调节示波器的输入电阻和电压范围，以适应不同的信号源。

2. 调节触发：示波器的触发功能用于稳定显示波形，避免波形抖动。

通过调节触发电平和触发沿，可以实现波形的稳定显示。

3. 设置水平和垂直缩放：根据待测信号的幅值和频率，调节示波器的水平和垂直缩放，使波形在屏幕上适当显示。

4. 观察波形：通过调节示波器的触发、水平和垂直缩放等参数，观察待测信号的波形。

可以通过改变示波器的扫描速度，获得不同时间尺度下的波形变化。

三、示波器的应用技巧1. 波形测量：示波器可以实时显示待测信号的波形，通过测量波形的幅值、频率、周期等参数，可以对信号进行分析和判断。

此外，示波器还可以进行峰峰值、平均值、最大值、最小值等测量。

2. 信号调试：示波器可以用于信号调试和故障排除。

通过观察信号的波形，可以判断电路中是否存在干扰、噪声或其他异常情况，并通过调整电路参数进行排除。

3. 波形记录：示波器可以通过内置存储器或外部存储设备，记录和保存观测到的波形。

这对于长时间观测和分析信号变化非常有用。

4. 波形生成：一些高级示波器具有波形生成功能，可以通过设置参数生成特定的波形信号。

这对于测试和仿真电路非常有用。

篇一：示波器实验报告1佛山科学技术学院实验报告课程名称实验项目专业班级姓名学号指导教师成绩日期年月日实验原理（原理文字叙述和公式、原理图）四.实验步骤五、实验数据和数据处理六.实验结果七.分析讨论（实验结果的误差来源和减小误差的方法、实验现象的分析、问题的讨论等）八.思考题篇二：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬gos-620型双踪示波器一台，gfg-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（crt）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（crt）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝f，阴极k，控制栅极g，第一阳极a1，第二阳极a2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，f灯丝，k阴极，g控制栅极，a1、a2第一、第二阳极，y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y 偏转板用来控制光点在竖直方向的位移。

示波器的使用实验报告
示波器的使用实验报告
一、实验目的
1.了解示波器的基本原理和使用方法；
2.掌握示波器测量信号的方法和技巧；
二、实验仪器
示波器、信号发生器、电源等
三、实验原理
示波器是一种测量电信号波形的仪器，它可以显示电压、电流等随时间变化的波形图像。

示波器主要由垂直放大器、扫描器、横向放大器、触发器等组成。

四、实验步骤
1.连接实验电路：将信号发生器的输出端与示波器的输入端连接；
2.打开示波器：接通示波器的电源，并将触发模式调到自动模式；
3.调整垂直放大器：调节垂直放大器的增益，使信号波形在显
示屏上适中；
4.调整时间基准：调节时间基准，使波形在屏幕上适当显示；
5.触发控制：调节触发控制，使波形图像稳定的显示在屏幕上；
6.观察波形：观察并记录波形的变化。

五、实验结果与分析
通过调节示波器的各项参数，我们成功观察到了正弦波、方波和三角波等不同波形。

在调节触发控制时，我们发现当触发控制调得过低时，示波器无法触发波形，波形会闪烁不定；而调得过高时，示波器无法对波形进行稳定的触发，波形也会闪烁不定。

因此，合理设置触发控制对于稳定显示波形至关重要。

六、实验心得
本次实验通过实际操作示波器，使我们对示波器的基本原理和使用方法有了更深入的了解。

在实验过程中，我们学会了调节垂直放大器、时间基准和触发控制等参数，成功观察到了不同波形的变化，并掌握了示波器测量信号的方法和技巧。

通过本次实验，我们对示波器的工作原理和使用技巧有了更加直观的认识，为今后在电子实验中的应用打下了基础。

示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。

它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。

电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。

垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。

水平放大器则用于控制电子束在水平方向上的扫描速度。

触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。

四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。

调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。

观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。

将示波器的探头接到函数信号发生器的输出端。

调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。

观察正弦波的波形，测量其幅值和周期，并计算出频率。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。

重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。

4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。

重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。

5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。

示波器使用实验报告示波器使用实验报告引言：示波器是一种用于测量和显示电信号波形的仪器。

它在电子、通信、医学等领域中被广泛应用。

本实验通过使用示波器，探究其基本原理和使用方法，并结合实际电路实验进行测量和分析，以提高我们对示波器的理解和应用能力。

一、示波器原理示波器的基本原理是将电信号转换为可见的波形图像。

它通过控制电子束在屏幕上的移动和亮度来实现对电信号波形的显示。

示波器主要由电子枪、偏转系统、亮度控制系统和显示屏组成。

二、示波器的使用方法1. 连接电路：首先，将待测电路与示波器正确地连接起来。

将待测信号的输出端连接到示波器的输入端，并确保连接的正确性和稳定性。

2. 调节示波器参数：根据待测信号的特点和需要，调节示波器的各项参数。

例如，调节时间基准、电压增益、触发电平等，以获得清晰的波形显示。

3. 观察波形：将示波器的触发模式设置为适当的模式，观察待测信号的波形。

可以调整水平和垂直的位置和缩放比例，以便更好地观察信号的细节。

4. 测量信号参数：示波器可以测量信号的频率、幅值、周期、占空比等参数。

通过使用示波器的测量功能，可以更深入地了解待测信号的特性。

三、实际电路实验本实验选取了一个简单的RC电路作为实验对象，通过示波器进行测量和分析。

1. 实验准备：搭建RC电路，连接示波器。

调节示波器的时间基准和电压增益，以适应待测信号的频率和幅值范围。

2. 观察电荷和放电过程：通过示波器观察电容器在充电和放电过程中的电压变化。

可以观察到电压随时间的变化呈指数衰减或指数增长的特点。

3. 测量RC电路的时间常数：通过示波器测量电容器充电和放电的时间常数。

根据波形的特点和示波器的测量功能，可以准确地计算出RC电路的时间常数。

4. 分析频率响应：通过改变输入信号的频率，观察RC电路的频率响应。

示波器可以显示不同频率下电压的幅频特性曲线，帮助我们了解电路的频率响应情况。

四、实验结果与讨论通过实验，我们成功地使用示波器观察了RC电路的充电和放电过程，并测量了电路的时间常数。

示波器实验报告示波器实验报告实验目的：掌握示波器的基本原理和使用方法，学习示波器的测量技术。

实验仪器：示波器、函数信号发生器、电阻、电容、电感等元件。

实验原理：示波器是一种电子仪器，用于对电压信号进行观测和测量。

示波器通过分析电压信号的变化规律，在示波器屏幕上显示出波形图，从而帮助我们分析和判断电路的工作状态。

示波器的主要参数有：带宽、垂直灵敏度、采样率和触发方式。

带宽是示波器能够显示波形的最高频率，垂直灵敏度表示示波器的输入电压范围，采样率表示示波器对波形的采样速度，触发方式用于控制示波器触发显示的起始点。

实验步骤：1. 将函数信号发生器的输出端与示波器的输入端连接。

2. 设置函数信号发生器的输出波形为正弦波，并调节频率和幅度。

3. 打开示波器电源，调节示波器的水平扫描速度和垂直灵敏度，并选择合适的触发方式。

4. 将示波器的输入端连接到函数信号发生器的输出端，观察并记录示波器屏幕上的波形图。

5. 将示波器的输入端连接到电阻、电容、电感等元件的两端，观察并记录示波器屏幕上的波形图，并根据波形图分析元件的特性。

实验结果：通过实验，我们成功掌握了示波器的基本原理和使用方法。

在观察正弦波波形时，我们发现随着频率的增加，波形变得更加圆滑；随着幅度的增加，波形变得更加高大。

在观察电阻元件时，我们发现示波器屏幕上显示出了类似于直线的波形，说明电阻的特性是线性的。

在观察电容元件时，我们发现示波器屏幕上显示出了指数上升的波形，说明电容的特性是非线性的。

在观察电感元件时，我们发现示波器屏幕上显示出了指数下降的波形，说明电感的特性是非线性的。

实验总结：通过本次实验，我们初步了解了示波器的基本原理和使用方法，并掌握了示波器的测量技术。

示波器作为一种重要的电子测试仪器，在实际的电路调试和故障排除中有着重要的应用价值。

因此，我们在今后的学习和实践中应继续深入研究和掌握示波器的应用技术，以提高我们的实际能力和解决问题的能力。

示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。

在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。

示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。
