(铁路)道岔大修作业流程及标准(2020年版)

道岔大修作业指导书作业人员要熟练掌握道岔大修的操作要领 ,能够将组装好的道岔铺设进既有路线,以改善路线设备。

《铁路技术管理规程》《铁路线路修理规则》《铁路工务安全规则》《既有线提速 200~250 km/h 线桥设备维修规则》《电气化铁路有关人员电气安全规则》《铁路营业线施工安全管理办法》 (铁运 C20223280)。

防护信号,起道机,撬棍、捣镐、大拉耙.铁锹、道钉锤﹑轨距尺.轨温表等。

4.1 点名分工工班长组织职工列队点名 ,明确作业分工项目 , 内容及时间,所有职工均应按规定使用劳动保护用品。

4.2 安全预想(1)上班集中思想 ,明确各自作业范围及特点 ,做到自控、互控、他控及联控,来车按规定要求下道避车，并将工(机)具撤出限界以外;(2)成组更换道岔钢轨时 ,要注意先后路线的钢轨与新道岔是否同类型钢轨;(3)在更换不同类型的道岔时 ,对附带曲线要作相应的调整工作;(4)在更换道岔时,要防止破坏路线标志和信号设备;(5)电气化区段安全:①在与接触网不足 2m 的处所进行作业时,必须按停电施工天窗执行，并由供电部门人员配合施工;②执行电气化铁路其他与之相关的要求。

(6)如遇恶劣天气,执行《铁路工务安全规则》有关规定。

4.3 工机(具)检查作业负责人负责落实专人对机 (工)具性能及安全性的检查确认 ,防止将损伤的工 (机)具带人作业现场。

使用的工 (机)具必须按要求用反光漆(膜)进行编号，以防止侵限或者遗留在路线上。

4.4 设置防护驻站联络员提前 40 min 到达车站办理登记手续，了解列车运行情况 ,及时通知现场防护员 ;现场防护员根据要求准备好防护标牌,按要求设置防护。

现场防护员 (联系艰难地段增加中间联络员 )接到驻站防护员通知后，会同作业负责人,组织所有作业人员在就近安全通道或者在路肩上行走至作业地点附近的安全地带。

4.5 作业准备(1)事先与电务、车站联系，上道时必须有电务配合施工;(2)根据实地情况，合理配制新岔先后龙门轨长度，铺轨、接轨时人员要充足，设专人负责指挥,动作协调一致;(3)配齐各部的零件，并做好除锈涂油工作;(4)再次检查尖轨与基本轨是否密贴 ,调整好基本轨的蜿蜒点,检查各部份间隔尺寸是否符合要求;(5)卸下的新轨要放在既有线钢轨外侧的枕木头上，新旧钢轨间距不得少于 150mm,新轨轨面高度不得超过旧轨轨面 25mm,并要垫平放稳、钉固。

道岔大修施工前准备工作一、施工调查、测量及技术交底1.由线路技术科牵头，施工车间、配合车间参加，对施工现场进行调查，调查道岔型号、开向、长度、钢轨连接、线间距、绝缘接头位置、线路平纵面、道岔前后轨枕布置及异型轨过渡情况（轨型、轨长）等，确定道岔预铺位置、卸料位置等，并做好详细记录，形成书面调查资料并存档。

2.由线路技术科牵头，施工车间会同配合车间、车务、电务、供电、通信等部门联合调查及技术交底，按要求向设备管理单位提供相关设计资料，明确道岔大修施工作业影响的行车设备具体数量、地点、影响范围（含推排过程影响范围）并做好记录和标记，明确供电段预调网地段及预调方案，明确推排径路中影响推排的电务信号机及箱盒设备等临时处理方案。

3.组织施工测量，根据设计的平、纵断面资料按5米一个点、道岔首尾、道岔中交位置放好线路、道岔中交桩及轨面标高桩。

4.技术交底：段技术科组织施工车间、施工单位进行现场技术交底，交清技术标准、工程数量和施工范围。

5.划分作业单元、作业范围。

⑴划分每天的施工作业单元。

确定施工单元内换轨、换岔、线路上焊连、安装MK和冻结接头的数量，配好连接新钢轨并调运到位。

⑵标记挖掘机挖砟作业范围。

施工前用白石灰画好挖掘机挖砟作业范围，联系电务、供电、通信等设备管理单位对挖掘机挖砟作业范围进行挖探，通知设备管理单位对作业范围内枕木底下400mm以内的设备提前做好降低处理并在现场做好明显标记。

6.道岔大修进点施工前，组织电务、供电、通信等设备管理单位进一步现场交底，交清新道岔轨排横、纵移经路及影响范围，岔区起、拨道量，挖掘机挖砟作业范围等，进一步明确配合项目和工作量。

7.提前3天现场调查，确认封锁施工作业单元、施工影响范围、明确施工安全关键点。

二、施工方案、施工计划编制及提报1.“一施工三方案”：由技术科组织完成本项目施工“一施工三方案”的编制、经段领导组织审查后，上报集团业务部室审批后执行。

2.施工协议：安全科负责完成安全协议的签订。

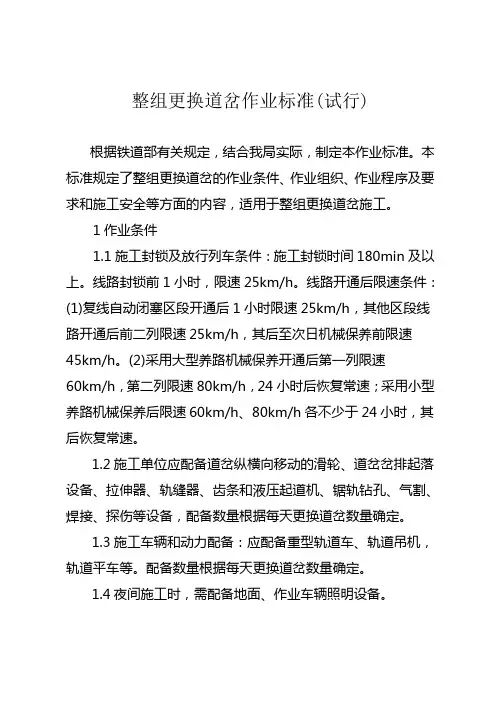

整组更换道岔作业标准(试行)根据铁道部有关规定，结合我局实际，制定本作业标准。

本标准规定了整组更换道岔的作业条件、作业组织、作业程序及要求和施工安全等方面的内容，适用于整组更换道岔施工。

1作业条件1.1施工封锁及放行列车条件：施工封锁时间180min及以上。

线路封锁前1小时，限速25km/h。

线路开通后限速条件：(1)复线自动闭塞区段开通后1小时限速25km/h，其他区段线路开通后前二列限速25km/h，其后至次日机械保养前限速45km/h。

(2)采用大型养路机械保养开通后第一列限速60km/h，第二列限速80km/h，24小时后恢复常速；采用小型养路机械保养后限速60km/h、80km/h各不少于24小时，其后恢复常速。

1.2施工单位应配备道岔纵横向移动的滑轮、道岔岔排起落设备、拉伸器、轨缝器、齿条和液压起道机、锯轨钻孔、气割、焊接、探伤等设备，配备数量根据每天更换道岔数量确定。

1.3施工车辆和动力配备：应配备重型轨道车、轨道吊机，轨道平车等。

配备数量根据每天更换道岔数量确定。

1.4夜间施工时，需配备地面、作业车辆照明设备。

1.5另需配备后勤保障用的汽车、宿营车、生活车、材料工具车等附属车辆。

2作业组织2.1施工原则由专业大修施工队伍承担。

2.2施工单位应根据大修设计文件编制施工组织设计，提前制订施工方案、安全措施和施工“三图一表”，提出开工报告、封锁计划和施工配合要求，按规定程序报局工务、运输处审批。

工务处接到施工单位提报的施工组织方案和开工报告后，组织设计、施工及设备管理单位召开施工技术交底会。

2.3按《南宁铁路局营业线施工安全管理实施细则》，成立由施工所在地车务段(直属站)主管领导或指定人员任组长，行车组织、施工、设备管理及其他有关单位主管领导任组员的施工领导小组。

于开工前组织有关单位召开施工协调会和施工准备会，审定施工方案和安全措施，确定施工计划、封锁天窗、限速条件、材料供应、施工列车运行、施工配合、安全监督和施工机械车辆、宿营车存放、转移等有关事宜；每日施工结束后组织召开施工总结会和次日施工准备会，分析施工方案、施工现场组织及安全监控等方面存在的问题，总结经验，提出整改措施，确定次日施工方案。

标准化检修作业程序（道岔）一、检修前准备：1、人员准备：检修前确认防护人员及检修人员精神状态良好。

室内防护人员：（1）责任心强、口齿伶俐、咬字吐字清晰。

有一定的故障处理能力。

（2）熟悉室内外设备的分布状况，室内各类保险的容量。

（3）明白当日检修及配合内容、影响范围。

（4）登、消记程序内容按照电务段要求严格执行。

工作中严格执行联系登记要点制度，坚持复诵制度，联系用语简明规范，不讲与工作无关的话。

做好排路、接近、邻线来车“三预告”。

联系登记：（1）、室内电务检修人员于天窗点前30分钟到车站在《行车设备检查登记簿》内办理登记要点手续。

天窗集中修联系登记模式：X月X日X时X分：根据施工计划，X月X日X时X分至X时X分，检修（下）上行XX设备（道岔、轨道、信号机），影响上（下）行线设备使用，停止上（下）行线接发列车及调车作业。

实际给点时间X时X分至X时X分调度命令号XX号电务：XX车站：XX消记模式：X月X日X时X分：上（下）行线XX设备检修完毕，试验良好，交付使用。

调度命令号XX号电务：XX车站：XX2、室外作业人员：（1）检修人员应实行双人双岗作业并指定现场防护员，严禁单人上道作业。

（2）检修人员上道作业前应再次确认检修内容、影响范围并相互检查各类防护用品穿戴是否整齐、规范。

（3）检查通信工具是否良好、并与室内防护人员、其他小组相互呼叫保证室内外检修人员呼叫畅通。

（4）严把安全关，检修者应清楚有关人身安全注意事项和检修设备的关键及作业程序。

二、工器具材料准备：1.工器具准备：笔、笔记本、对讲机、万用表、手摇把、250#、300#、450#扳手、30/32#（27/30）梅花扳手、复式交分道岔专用扳手、2把毛刷（一把涂油另一把卫生清扫并做好绝缘防护）、手锤、钢丝刷、大钳子、大尖嘴钳子、150#、300#改锥（--、+）、2/4MM板、5米盒尺、道岔钥匙、五角钥匙、转辙机专用工具、4#、6#、8#管拧子、2.材料准备：测试记录卡、五角锁头、棉纱、破布、机油、1.0铁丝、3T、5T、9T挤切削、各类开口销、螺母、垫片、环形绝缘、筒型绝缘、绝缘垫、绝缘板要求：（1）工具与材料分开管理(使用俩个工具包)（2）将工具包与材料包统一放置到电缆盒基础处三、检修程序及内容1、登记室内防护人员按规定在《行车设备检查登记薄》内登记，所检修设备的名称、要点时间、影响范围要登记清楚。

道岔大修作业流程及标准一、道岔（线路）预铺道岔预铺主要作业流程为：预铺位置选定—设置物理隔离—搭设预铺平台—预铺岔枕—核实道岔材料及零配件规格、型号及数量—安装垫板、配件—涂长效油脂—组装联结道岔轨件（冻结、焊联）—预铺验收及整治超限—电务安装、调试设备。

线路轨排预铺主要作业流程为：预铺位置选定—搭设预铺平台—预铺Ⅲ型枕—核实材料及零配件规格、型号及数量—安装配件—涂车轴油—预铺验收及整治超限。

1.选择道岔（线路）预铺场地，整平夯实搭设支撑墩的位置，确保受力均匀，有条件时利用既有站线股道进行预铺。

2.设置物理隔离。

对道岔（线路）预铺地点进行物理隔离，根据道岔（线路）预铺地点现场情况，采用半封闭或全封闭的形式，靠线路道床边坡一侧设置牢靠的临时栅栏（注意轨道电路和限界安全），确保道岔（线路）预铺时人员、材料、机具均在线路外侧由物理隔离的封闭式安全限界范围内进行。

3.搭设预铺平台。

预铺道岔（线路）底架必须平整牢固，枕木跺采用井字架式。

选用P50（或P60）再用轨（无侧磨）铺设架子轨。

平台由枕木架子和钢轨组成，要求平、稳、不超限。

4.排放岔枕（III型枕）。

选定基准股用钢尺按标准间距打点，按道岔（线路）设计图铺设道岔（线路）新枕，确保岔枕（线路）间隔准确。

5.铺设道岔钢轨件。

按铺设图初步摆放好，全面复测钢轨长度，对尖轨等重点部位进行复查，检查道岔基本轨、岔内配轨、异型轨是否布置正确，岔心型号是否匹配，复核轨端螺栓孔距。

6.钢轨钻孔。

位置应在轨腹中和轴上且必须倒棱，钢轨螺栓孔径偏差除图纸有注明外，误差均为0～+1mm；螺栓孔中心位置上下偏差不超过1.5mm；相邻螺栓孔中心距离偏差为±1mm。

7.按要求安装限位器。

8.安装滑床板与护轨垫板的安装。

滑床台应平滑，无异物，预铺时在台板与轨底侧面间首先使用2mm轨距调整片，以备轨距向内调整，同时尽量使垫板靠近外侧定位，进行轨距调整时可适当增减调整片，特别注意的是应使轨道中心两侧的滑床台的轨距调整片总厚度趋于一致，调整后的轨距顺坡应符合要求。

道岔大修施工方案XX工务段2020年集中修道岔大修施工组织方案第一部分编制依据及原则一、编制依据1.根据xxx年集团公司计划统计部下达的年度线路大修计划。

2.xx铁路勘察设计有限公司出具的相关设计文件。

3.现场调查勘测资料。

4. 根据《铁路技术管理管理规程（普速铁路部分）》（铁总科技〔2014〕172号）、《普速铁路线路修理规则》（铁总工电〔2019〕34号）、《普速铁路工务安全规则》（铁总运〔2014〕272号）、《铁路营业线施工安全管理办法》（铁运〔2012〕280号）、《广铁（集团）公司铁路营业线施工及安全管理实施细则》的通知（广运发〔2018〕]105号）、《广铁集团普速铁路行车组织规则》的通知（广铁师发〔2017〕294号）、《广州局集团公司普铁线路设备大修管理实施细则（修订）》（广铁工发[2019]93号）、《重新公布普铁线路大维修一次标准化作业流程》（工电[2017〕]61号）、《普铁线路大修施工组织方案模块》（工函〔2017〕21号）以及现行的设计规范、施工规范、验收标准等有关文件。

二、编制原则1.严格按照施工设计文件和大修技术标准进行施工的总原则。

2.确保施工主体工程质量“零缺陷”的原则。

3.确保施工机械配备合理性的原则，组织机械化、专业化施工。

4.遵循“安全第一、预防为主”的原则。

5.建立、健全安全保障体系和安全责任制度，加强安全教育，提高安全意识，严格执行各项安全规章，确保满足高标准的质量要求。

6.严格按集团公司批复的施工方案组织实施。

7.遵守施工合同和施工安全协议的各项条款。

第二部分施工方案第一节xxx站工程概况一、既有设备状况及线路允许速度1.钢轨：站线岔区既有钢轨为43kg/m、50kg/m普通线路。

2.道岔：既有站线道岔50Kg-1/9单开道岔3组（专线4141）：18、39、37；50Kg-1/12单开道岔2组（专线4103）：10、20；43Kg-1/9单开道岔1组（TB399-75）：43，60kg-1/12单开道岔1组（专线4128）：23，50kg-1/12单开道岔1组（TB399-75）：41，50Kg-1/12单开道岔1组（TB399-75）：专1。

道岔大修施工设计技术标准及要求一、设计技术标准1、xxx站铺设P60AT-12SC（07）330单开无缝道岔2组（#10、#20），铺设P60AT-9CZ577单开无缝道岔4组（#18、#37、#39、#43），所有道岔岔首无绝缘的加长600mm不带眼。

道岔钢轨件均用U75V在线热处理钢轨，道岔尖轨跟端结构采用间隔铁式（铸钢实心结构）、岔区采用防锈型Ⅱ扣件，道岔辙叉及转辙部分采用具有防油性能胶垫，牵引点岔枕处设挡砟板（采用客专线（07）004挡砟板），护轨螺栓、顶铁螺栓等水平螺栓采用开口销螺栓，主要为护轨螺栓、顶铁螺栓等，道岔护轨采用钢轨刨切式护轨。

道岔生产加工按有关道岔设计图及《标准轨距铁路道岔技术条件》（TB/T412）执行，配轨尺寸详见配轨图，出厂前进行试铺，加工误差按道岔标准执行，曲导轨建议采用负误差，铺设时严格按接头设计铺设2、校正、改善道岔、岔区线路及岔后附带曲线平、纵断面，做好排水工作。

3、岔区换Ⅰ级花岗岩道砟，到发线设计道床顶宽 3.4m，厚度30cm。

其他站线设计道床顶宽2.9m，厚度30cm。

岔区换砟范围为道岔前后100米，不跨越相邻道岔。

4、无缝道岔岔区及线路绝缘采用胶接绝缘接头，岔内采用厂制胶接绝缘钢轨；岔区绝缘位置与既有绝缘接头位置一致（渡线部份由施工单位根据现场绝缘位置配轨）。

5、无缝道岔区设计锁定轨温为32（+5，-3）℃。

6、客车径路到发线道岔前接头不少于2根平头枕过渡，平头枕过度后两组道岔间Ⅲ型铪少于10根时，两组道岔间全部换为平头枕。

设计道岔前后及岔间线路既有旧Ⅱ型枕更换25根Ⅲ型混凝土轨枕，新铺混凝土平头枕采用Ⅱ型弹条扣件。

既有为Ⅲ型或Ⅱ型混凝土轨枕的予以保留，更换Ⅱ型弹条扣件。

7、设计混凝土道岔前后、侧向各更换一对60kg/m或50kg/m新钢轨，岔区线路更换为60kg/m或50kg/m新钢轨，客车径路无缝道岔区采用焊接或冻接，有缝道岔区采用夹板连接，不同钢轨采用异型钢轨连接。

道岔专业修施工方案1. 概述道岔是铁路运输系统中的重要组成部分，负责实现列车在轨道上的分流、连接或转辙。

道岔具有复杂的结构和机械部件，需要定期维护和修施工，以确保其正常运行和安全性。

本文档旨在提供道岔专业修施工方案，指导修施工人员进行道岔的维护和修理工作。

2. 修施工前准备在进行道岔维护和修施工之前，需要进行以下准备工作：•安全措施：修施工前需要确保施工区域的安全，设置警示标志并通知相关人员。

•工具准备：准备好需要使用的工具和设备，如扳手、起重机、焊接设备等。

•材料准备：准备修施工所需的材料，如道岔零件、润滑剂等。

•检查道岔状况：仔细检查道岔的各个部件，确认需要维护或修理的问题。

3. 道岔维护工作流程道岔维护工作主要包括以下步骤：3.1 清理和润滑首先，对道岔进行彻底的清理工作。

清除污垢、杂草和积水等有害物质。

然后，涂抹适量的润滑剂，保证道岔机械部件的正常运转和减少摩擦。

3.2 检查和紧固螺栓对道岔上的螺栓进行检查，确保其紧固状态良好。

如发现松动或脱落的螺栓，及时紧固或更换。

3.3 轮盘和轨道修复检查道岔上的轮盘和轨道，如有破损或磨损，需要及时修复或更换。

使用焊接设备对破损的轨道进行修复，确保道岔的运行平稳。

3.4 道岔调整道岔使用一段时间后，可能会出现调整不准确导致列车无法正常通过的情况。

在修施工过程中，需要根据实际情况对道岔进行调整，确保其功能正常。

3.5 清洗并重新装配机械部件在完成上述工作后，对道岔的机械部件进行清洗，确保其表面干净。

然后，按照正确的顺序重新装配机械部件，确保道岔的完整性和稳定性。

4. 施工注意事项在进行道岔维护和修施工时，需要注意以下事项：•安全第一：施工人员应佩戴必要的安全装备，严格遵守安全规范和操作流程。

•道岔标记：在施工期间，应设置明显的标识，以防止列车误入施工区域。

•施工计划：制定详细的施工计划，包括施工时间、区域划分等，确保施工的有序进行。

•注意环境保护：在进行修施工时，注意保护周围环境，避免污染土壤和水源。

ZD6道岔检修标准化作业程序1.班前会1.1.工长（作业负责人）布置任务：安排作业人员分工及作业地点、登记内容、卡控措施及安全预想。

1.2.驻站联络员：“作业内容已登记，计划XX时XX分给点。

”1.3.作业人员：清点工具材料。

（工具：联络工具、专用钥匙、手摇把、手锤、试验锤、克丝钳、尖嘴钳、鹰嘴钳、扁口钳、梅花扳手、300mm扳手、250mm扳手、4mm套筒、5mm套筒、6mm套筒、150mm螺丝刀、300mm螺丝刀、腻刀、钢丝刷、毛刷、油壶、钢卷尺。

仪表：万用表、电流表。

材料：棉纱、白市布、小铁线、开口销、各种常用螺丝、螺帽）作业人员清点工具、材料后向工长（作业负责人）报告：“工具、材料、仪表齐全。

”防护员：“防护用品齐全。

”[防护服、防护证卡、口笛（哨子）、对讲机] 1.4.工长（作业负责人）：“各作业组按分工开始工作。

”1.5.防护员：“XX信号楼，XX作业组通讯试验。

”驻站联络员：“通讯试验良好。

”“天窗时间XX时XX分至XX时XX分。

”防护员：“XX信号楼，XX作业组X人，XXX防护，准备进入站内。

”驻站联络员：“允许作业组进入站内，注意安全。

”（作业组开始赶赴现场，列队行进，防护员排第一，其他人员随后，穿越线路时先联系后通过）。

2.作业人员到达现场防护员：“XX信号楼，XX作业组到达XX号道岔。

”(向室内汇报作业位置)作业人员：“XX信号楼，XX#道岔扳动确认道岔位置。

”（扳动一个来回）驻站联络员：“XX#道岔扳动，注意安全。

”作业人员：“XX信号楼，XX#道岔确认正确，开始作业。

”3.道岔外部检查3.1.设备无外界干扰和异状，设备名称及定位标志清晰正确。

3.2.硬面整洁无杂物；箱盒油饰良好、无破损，蛇管、加锁装置良好。

3.3.箱盒基础无裂纹、倾斜度不超过10mm，箱盒底距地面不少于150mm，排水良好，信号电缆无外漏。

3.4.三杆不碰枕木，三杆下无异物。

3.5.定位密贴良好，尖轨基本轨间无异物，无垒边无吊板无翘头；反位密贴良好尖轨基本轨间无异物，无垒边无吊板无翘头；尖轨、心轨爬行不超过20mm。

1. 底碎铺设 ............................................. - 1 -1.1 作业条件.................................................................................... - 1 -1. 2 作业标准................................................................................. - 1 -1.3 安全控制要点 ........................................................................... -2 -2. 岔枕摆放.......................................................................................... - 2 -2. 1 作业条件.................................................................................. -2 -2. 2 作业标准.................................................................................. -2 -2. 3 安全控制要点......................................................................... -4 -3. 道岔铺设 ............................................. -4 -3. 1 作业条件......................................... -4 -3. 2 作业标准......................................... -4 -3. 3 安全控制要点..................................... -6 -4. 工电联调 ............................................. -7 -4. 1 作业条件 ................................................................................. -7 -4. 2 作业标准.................................................................................. -7 -4. 3 安全控制要点......................................................................... -8 -5. 道岔焊接 ......................................................................................... -8 -5. 1 作业条件 ................................................................................. -8 -5. 2 作业标准 ................................................................................. -8 -3 安全控制要点 ................................................................................... - 11-道岔施工作业标准1) 铺碎前，路基沉降评估及CPIII 控制点测设合格。

道岔检修流程电动转辙机检修流程与要求一：联系登记：检修前到站调处登记联系取得同意带好对讲机二：箱外部检查：到现场后向信号员要点，确认道岔号。

1，道岔尖轨处两杆外观检查：1）尖轨处的尖端杆安装螺栓是否紧固良好无松动，其绝缘装置如绝缘管是否无破损，是否无短路情况。

2）工务第一连杆安装螺栓是否紧固，其绝缘装置如绝缘管是否无破损，是否无短路情况。

2，电动转辙机安装支架检查：1）安装支架各部螺栓紧固无松动。

2）长角钢在钢轨处的“L”型铁安装紧固，其绝缘装置如绝缘管是否无破损，是否无短路情况。

3，转辙机动作杆及表示杆与密贴调整杆和表示连杆连接螺栓检查：螺栓紧固无松动，开口销是否齐全，是否油润。

4，转辙机箱外部检查：1）各部大小螺钉是否紧固；2）箱体有无裂痕；3）引线皮管是否卡牢，电缆分线盒是否端正无破损。

4）箱盖是否密封良好、开启自如。

三：开箱内部检查1，紧固电机、减速器、自动开闭器的安装螺栓。

2，检查自动开闭器及移位接触器、电机接线端子等电气螺栓是否松动，按压移位接触器。

3，检查电机碳刷，（碳刷短于3/5的要更换，整流子拉弧烧坏的要更换）。

4，清除箱内杂物；油润齿条块、检查柱、开闭器拐轴等。

四：调整1，先调整尖轨伸出位密贴：1）尖轨工务第一连杆处与基本轨接触面大于4mm就调整密贴调整杆的调整螺母（或在工务第一连杆处加垫片）再调动作杆拉入位密贴，要求同上。

密贴不能过松也不能过紧;密贴调整杆动作时，其空动距离应在5mm以上。

2，先调整伸出位表示缺口：左右调整尖端杆上的螺母可以调出伸出位的缺口到1.5—2mm.3，再调整拉入位的表示缺口：旋出箱体上表示杆的保护套筒，松开表示杆前段的一个螺栓（加强型表示杆的螺栓在后端），再用一字起子或扳手调整表示杆后端的一个螺栓可调整缺口到1.5—2mm,调好后紧固前段的螺栓。

4，调整自动开闭器动接点在静接点的打入深度不小于4mm。

动接点在静接点内有窜动时应保证接点深度不少于2mm。

铁路工务专业道岔起道作业标准流程一、安全注意事项（一）在作业中有来车时，非标准股水平必须对平，并按起道高度做好顺坡工作。

（二）作业使用的金属机具、工具不得搭接钢轨及轨道电路导线，防止影响行车信号。

（三）来车前人员、机具必须及时按规定撤出线路。

（四）作业完毕，转撤部分及可动岔心部分必须请电务人员或车站值班员试调，保证尖轨和可动心轨转换灵活。

二、作业（操作）方法、步骤（一）准备工作1.在电动道岔上作业应与电务部门联系，要求其派有关人员到现场配合作业。

2.检查工具，校准量具。

起道负责人应检查道尺检验卡是否有效，校准道尺水平误差不超过1mm，超高板准确。

起道机手应检查起道机状态和捣镐状态是否良好。

3.调查工作量。

确定标准股后，起道负责人首先量出道岔水平及道岔前后线路起道量，并写在钢轨底面上，然后在离道岔前后25m左右分别俯身在各股钢轨上目视钢轨找出钢轨拱起、坑洼、低接头、空吊板等位置，并标出捣固作业范围。

单开道岔一般以外直股钢轨为标准股，对开及复式交分道岔一般以水准较高的外股为标准股。

（二）基本作业1.指挥起道。

起标准股时，在距离起道位置不少于25m处，指挥者蹲身在标准股钢轨内侧，头下附于钢轨外侧，目视钢轨下颏水平线的高低情况，用手势指挥起道。

起道方向一般为迎行车方向，特殊情况也可以由大轨面最高处向低洼处逐步起道。

起道机松扣前，轨面高低应有5～6mm的预留下沉量。

2.起道。

每遇接头位置必起一撬，其余位置一般每隔8～9根枕木起一撬。

如撬位距前方接头小于6根枕木时，则可以先起前方接头，然后回头起小腰或大腰，但起道位置应置在坑洼的最低处。

3.打塞。

在接头处应对接头两侧的枕木同时打塞，在打、小腰处仅需对一根枕木打塞。

打塞位置应尽量靠近轨底部分，以防止在起对面股时对标准股轨面产生过大的起道影响量，或来车时对枕木造成损伤。

4.起对面股。

一般标准股每起好一撬，立即对水平起对面股，以保持两股钢轨同步推进。

在尖轨中部和跟部对水平时，应直、侧股同时进行，以保持直、侧股水平相差均等。

道岔大修作业标准及流程(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March道岔大修作业标准1、作业条件⑴施工负责人不低于副段长。

⑵办理施工封锁手续，设置停车信号防护；电化区段，停电作业；开通线路后，放行列车或单机时按规定限速。

⑶书面通知电务、供电、车务人员等配合。

2、作业程序⑴作业准备①施工机械：轨道车、铲车、道岔预铺机、发电机、无齿锯、钻孔机；②工具、材料：液压起道机、齿条压机、吊轨车、搬手、钉道锤、滚轮、冲击镐、锹、镐、耙子、叉子、大绳、钢尺、卷尺、抬筐、滑轨、接头夹板、接头螺栓、长短枕头。

③校对量具，检查施工机械状态，检查作业工具。

④道岔测量：根据实际需要，施工前对岔区进行平纵断面测量，确定线路中心桩及道岔需清筛深度。

⑤预卸石碴：预卸备足石碴，用编织袋装，堆放在道岔附近不侵限位置备用，不得影响施工及行车安全。

⑥施工前，将所用需要更换的配轨、岔后长、短岔枕按编号运到位，按照规定标准做到“一对一”摆放，固定牢固，并做好防侵限和防联电保护工作。

⑵封锁作业①按规定办理线路封锁，设置停车信号防护。

②拆除、拨出旧道岔及岔枕：封锁后，按照分工，施工人员进行扣件拆卸、拨出道岔各部钢轨，抬出岔枕。

③清挖清筛道床：使用铲车清挖道床，或采用人工对枕下道床进行清挖、清筛，撤到规定标高；填入新碴，在石碴填够后，并用爬子扒平整，保证净碴深度不低于岔枕范围内枕底下300mm。

④位移新道岔：在预铺道岔的走行轨上安设滚轮，道岔钢轨上栓好横移拉绳；在整平的道床上设置新铺道岔横纵向走行轨，并于原走行轨连接。

滑入新道岔到预定位置后，撤出走行轨；当道岔需前后移动时，可使用预铺机进行调整；无预铺机时，可将滑车轮朝上，垫入鱼尾板，用撬棍移动道岔，道岔就位。

⑤拨正道岔，并于前后及侧向线路连接，拨顺方向，找平轨面，起道捣固，回填道碴，开通前10分左右，施工负责人检查设备是否达到开通条件，联系电务人员进行道岔扳动试验，出现问题及时调试，确认良好状态，方可开通线路。

道岔大修施工设计技术标准及要求一、设计技术标准1、xxx站铺设P60AT-12SC（07）330单开无缝道岔2组（#10、#20），铺设P60AT-9CZ577单开无缝道岔4组（#18、#37、#39、#43），所有道岔岔首无绝缘的加长600mm不带眼。

道岔钢轨件均用U75V在线热处理钢轨，道岔尖轨跟端结构采用间隔铁式（铸钢实心结构）、岔区采用防锈型Ⅱ扣件，道岔辙叉及转辙部分采用具有防油性能胶垫，牵引点岔枕处设挡砟板（采用客专线（07）004挡砟板），护轨螺栓、顶铁螺栓等水平螺栓采用开口销螺栓，主要为护轨螺栓、顶铁螺栓等，道岔护轨采用钢轨刨切式护轨。

道岔生产加工按有关道岔设计图及《标准轨距铁路道岔技术条件》（TB/T412）执行，配轨尺寸详见配轨图，出厂前进行试铺，加工误差按道岔标准执行，曲导轨建议采用负误差，铺设时严格按接头设计铺设2、校正、改善道岔、岔区线路及岔后附带曲线平、纵断面，做好排水工作。

3、岔区换Ⅰ级花岗岩道砟，到发线设计道床顶宽 3.4m，厚度30cm。

其他站线设计道床顶宽2.9m，厚度30cm。

岔区换砟范围为道岔前后100米，不跨越相邻道岔。

4、无缝道岔岔区及线路绝缘采用胶接绝缘接头，岔内采用厂制胶接绝缘钢轨；岔区绝缘位置与既有绝缘接头位置一致（渡线部份由施工单位根据现场绝缘位置配轨）。

5、无缝道岔区设计锁定轨温为32（+5，-3）℃。

6、客车径路到发线道岔前接头不少于2根平头枕过渡，平头枕过度后两组道岔间Ⅲ型铪少于10根时，两组道岔间全部换为平头枕。

设计道岔前后及岔间线路既有旧Ⅱ型枕更换25根Ⅲ型混凝土轨枕，新铺混凝土平头枕采用Ⅱ型弹条扣件。

既有为Ⅲ型或Ⅱ型混凝土轨枕的予以保留，更换Ⅱ型弹条扣件。

7、设计混凝土道岔前后、侧向各更换一对60kg/m或50kg/m新钢轨，岔区线路更换为60kg/m或50kg/m新钢轨，客车径路无缝道岔区采用焊接或冻接，有缝道岔区采用夹板连接，不同钢轨采用异型钢轨连接。

2 检修程序2.1 流程图2.2方法2.2.1 作业准备按规程要求填写作业票并交付作业负责人，作业负责人向作业组全体成员宣读工作票、分工并进行安全预想，检查工具、材料。

2.2.2 完成安全措施做好安全措施，作业负责人确认完成安全措施后，通知各作业组开工。

2.2.3方法一使用接触网多功能激光测量仪：A 拉出值读取：当接触线上的测量点与十字丝交叉点严格重合时，滑块的边缘与拉出值读数尺相交的读数（读数较大的那一侧）为拉出值。

（DJJ-8的拉出值在主机屏幕上直接显示）。

B 接触线高度的测量：轻轻的按一下主机上的测量按钮，即可在主机液晶显示屏上读出接触线高度。

C坡度测量测量相临悬挂点(定位点或吊弦悬挂点)的接触线高度和水平间距，并按如下公式进行计算。

P= (H1—H2）/L×1000‰H1 ：第一测量点的接触线高度（单位为mm）H2 ：第二测量点的接触线高度（单位为mm）L：两测量点水平间距（单位为mm）F 坡度变化率ΔP =|P1—P2|P1：测量点左侧的接触线坡度。

P2：测量点右侧的接触线坡度。

ΔP：接触线坡度变化率。

D 驰度f X = （H1+H2）/2- HminHmin:本跨距内最小接触线高度方法二测杆A 将测杆钩挂到接触线被测点上（定位点或其它悬挂点）。

B 将测杆底端圆锥面紧贴在远离支柱侧的钢轨顶面内缘，测出第一个高度H1，输入计算器。

C 将测杆底端圆锥面紧贴在靠近支柱侧的钢轨顶面内缘，测出第二个高度H2，输入计算器。

D 输入1440。

F 从计算器读出接触线高度、拉出值（正值为正定位，负值为反定位）。

G 撤除测杆。

○1接触线接触面是否有麻面。

○2接触线是否有硬弯、扭面。

○3测量接触线磨耗、损伤。

用游标卡尺测量接触线磨耗和损伤数据，并换算成磨耗面积，根据面积采取措施。

○4检查接触线既有接头线夹。

A接头线夹是否裂纹；B螺栓是否松动、锈蚀；C接头过渡是否平滑；D两接触线缝隙是否过大。

2.2.4 调整2.2.4.1 接触线高度、坡度、坡度变化率、弛度不符合标准：根据实测值和设计值计算需要调整量，确定调整范围，调整相关吊弦，使之达标；如调节吊弦不能满足要求，对其进行更换。

S700K道岔检修作业程序及标准
S700K道岔检修作业程序及标准
25HZ轨道电路检修作业程序及标准
25HZ轨道电路检修作业程序及标准
ZPW2000A轨道电路检修作业程序及标准
ZPW2000A轨道电路检修作业程序及标准
ZPW2000A原理
1、ZPW2000A室外设备的组成
匹配变压器9：1、调谐区（29M）、机械绝缘节空心线圈按载频分为两种：一型+1.4二型-1.3。

1700-1、1700-2、2000-1、2000-2、2300-1、2300-2、2600-1、2600-2。

空心线圈主要其平衡牵引电流的作用，补偿电容的设置方式采用“等间距法”，轨道两端按步长△/2，全长是△，补偿电容40UF、46UF、50UF、55UF。

范围1700-55UF、2000-50UF、2300-46UF、2600-40UF。

铜包钢引接线（3.7M、2M）、传输电缆采用SPT型铁路信号数字电缆。

2、ZPW2000A室内设备的组成
发送器采用18种低频信息，西格线常用有11.4（L）、13.6（LU）、16.9（U）、18（UU）、24.6（HB）26.8（HU）、27.9（检测）
接受器
衰耗盘13个测试孔、发送电源（24±0.5）、接受电源（24±0.5）、发送功出、轨入主轨电压不小于
750MV、轨出1不小于750MV、轨出2小轨135±5、GJ、GJ（Z）、GJ（B）不小于24V现场30V 左右。

XGJ不小于24V，XG、XG（Z）、XG（B）不小于24V。

防雷模拟网络盘设六个节0.5、0.5、1、2、2、2×2节。

使补偿电缆和实际电缆总长度为10KM。

道岔起道捣固作业标准1、作业条件⑴带班人不低于班长。

⑵无缝道岔作业允许轨温条件：锁定轨温±10℃间。

⑶工电结合部作业时，必须书面通知电务人员配合。

2、作业程序⑴作业准备①工具：起道机、冲击镐、杷子、弦线、钢板尺、石笔、轨温计。

②校对量具：带班人校核道尺。

起道机手检查起道机状态。

⑵调查划撬先测量轨温，做到作业不超温；确认标准股：直股以内直为标准股，曲股以曲下股为标准股。

用弦线、道尺检查高低、水平、三角坑及空吊板位置，准确划好每撬的撬头、撬尾、坑底的位置，确定起道量。

⑶扒开道床四股轨下都需扒开道床，每股轨下扒碴长度不少于400-450mm，扒出道碴量1/2。

⑷标准股起道捣固起对坑时，尖轨部分：起道机放在基本轨外侧；连接部分：起道机放在导曲线上股钢轨内侧或外侧；辙叉部分：辙叉前部起道机放在直下股钢轨外侧，辙叉后部起道机放在曲上股钢轨内侧；辙叉部分护轨：应根据直股和曲股的水平情况确定起道与否及起道机放置位置；起道机手要按带班人的手势，将起道机放置在指定位置，密切注视看道者的手势。

在200～250km/h区段应目视长平，起道高度不得超过长平，预留量不超过2mm。

起平后要捣满扒碴长度。

⑸水平起道捣固起对撬时，应在标准股起好后，立即用道尺对好下股水平。

连接部分、撤叉对水平时要同时看直、曲两股水平。

⑹质量回检：捣固后回检高低、水平、三角坑，超作业标准立即返工。

⑺整理道床：回填镐窝，整理道床。

3、作业质量⑴高低、水平、三角坑误差不大于3mm。

⑵导曲线下股高于上股的限值为0mm。

道岔起道捣固流程作业条件：利用“维修天窗”进行作业。

无缝道岔允许轨温条件：锁定轨温±10℃。

工电结合部作业，电务工区配合道岔拨道作业标准1、作业条件⑴带班人不低于班长。

⑵无缝道岔轨温在＋20℃拨道量不超过10mm，轨温在＋15℃～－20℃拨道量不超过20mm。

轨温在±10℃拨道与普通线路相同。

⑶工电结合部拨道，先通知电务、车站配合。
