道岔安装培训技术资料第一部分：ZD6型转换装置一、ZD6型转辙机（如下图）：二、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动.由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
(如下图）:主轴:由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆,挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后,自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路.移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成,用来表示道岔尖轨所在的位置.安全接点（遮断开关)用来保证维修安全.外壳:固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦.同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v;额定电流2。
0A，摩擦电流2。
3—2。
9A;额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0。
14）×2Ω,刷间总电阻4.9±0.245Ω。
（如下图)：电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成:第一级小齿轮带动大齿轮,减速比103：27，第二级为行星传动式,减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内,内齿轮里装有外齿轮。
道岔安装培训技术资料第一部分：ZD6型转换装置一、ZD6型转辙机（如下图）：二、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。
由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
（如下图）：主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆，挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。
移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。
安全接点（遮断开关）用来保证维修安全。
外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。
同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
（如下图）：电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。
轨道及道岔安装标准1、轨道的铺设标准1.1井下运输大巷铺设轨道必须使用轨型为30kg/m及以上的轨道。
斜巷及采区等区域铺设轨道可根据设计选择轨型，但轨型不得低于22kg/m。
1.2轨道扣件必须齐全、紧固并与轨型相符。
轨道接头必须使用合格的道夹板或鱼尾板，并用4条螺栓固定，井下铺设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板，道夹板不得有断裂或少眼等现象。
1.3所有轨道接头间距不得大于5mm，高低和左右错差不得大于2mm。
1.4轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm（煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m弦量不超过50mm）；曲线段，目视圆顺，用2m 弦量相邻正矢差半径50m以下不超过3mm。
1.5轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。
主要运输线路轨面前后高低允许偏差用10m弦量不超过10mm。
1.6接头采用悬接时，30kg/m型号轨道轨枕距接头距离为240mm，偏差不超过30mm，22kg/m型号轨道轨枕距接头距离为220mm，偏差不超过30mm；接头采用承接时，接头处共3根轨枕，中间一根在两轨道的接头处，另两根分别距中间轨枕240mm（30kg/m轨道）、220mm（22kg/m轨道）；直线段应对接，相对错距不大于50mm；曲线段应错接，相对错距不小于2m。
1.7主要运输线路轨道单轨中心线符合设计要求，偏差为设计值的±50mm；双轨中心线的间距不小于设计要求，不大于设计值的20mm，双轨的中心位置与设计位置的偏移不大于50mm。
1.8主要运输线路轨道轨面的实际标高与设计标高偏差为±50mm；坡度50m内误差不超过1/1000，高差不超过50mm。
1.9井下轨道轨距为600mm，主要运输线路轨道直线段允许偏差+5mm、-2mm；曲线段加宽后允许偏差+5mm、-2mm，在曲线段内应设置轨距拉杆。

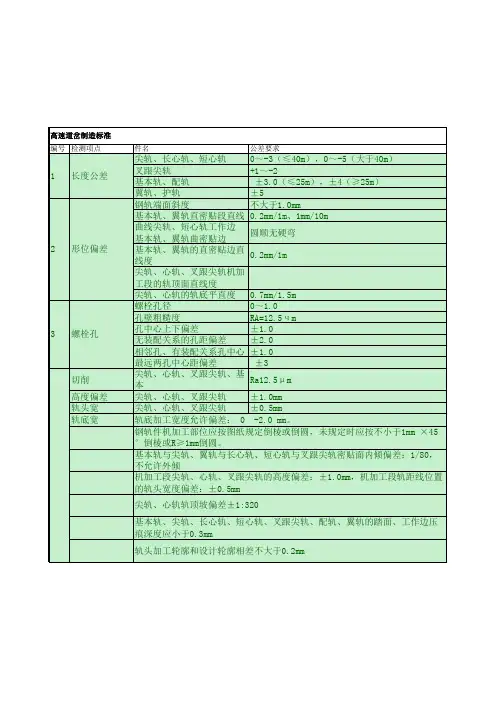

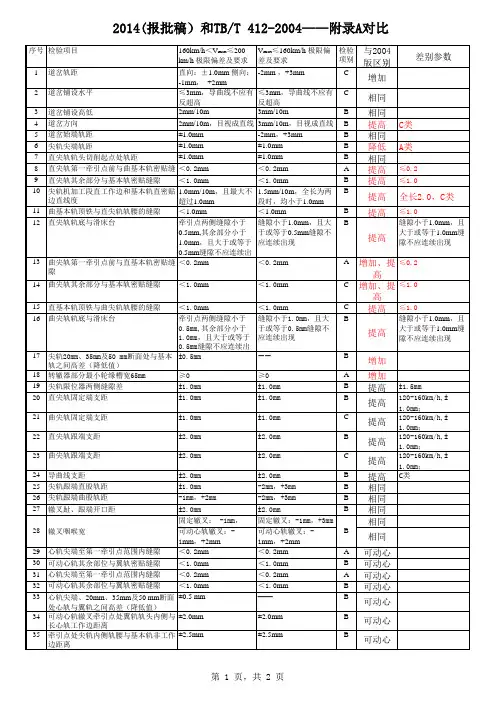

地铁专用道岔各部分数值7.8.1 单开道岔轨距。
1）尖轨尖端轨距见表13。
2）尖轨跟端轨距见表14。
表14 尖轨跟端轨距3）导曲线中部轨距按标准图设置。
4）辙叉部分轨距，直、侧向均为1435mm。
5）尖轨在第一拉杆中心处的最小动程：P60-1/9号单开道岔第一牵引点动程为160mm；P50-1/7号单开道岔设一个牵引点，牵引点动程为152mm。
7.8.2 在一般尖轨的构造上，尖轨顶面宽20mm处低于基本轨2mm；顶面宽50mm处高于基本轨1-2mm（AT型尖轨与基本轨同高）。
在机车车辆通过转辙部位时，在尖轨顶面宽20mm以前，全部荷载由基本轨承受。
由尖轨顶面宽20mm处起，尖轨逐渐承受荷载，至顶面宽50mm处，荷载讲全部由基本轨过渡到尖轨上。

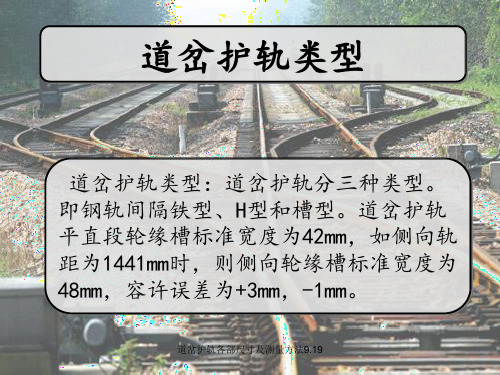

7.8.3 护轨采用分开式可调护轨，采用UIC33槽形钢轨或低一等级的钢轨加工制造，护轨顶面高出基本轨顶面12mm。
7.8.4 安装限位器时，限位器A块和限位器B块之间的间隙应为7±1mm。
7.8.5 各部分轨距加宽递减。
1）尖轨尖端轨距加宽，按不大于6‰递减率递减至基本轨接头。
2）尖轨尖端与尖轨跟端轨距的差数，直尖轨在尖轨全长范围内均匀递减，曲尖轨按标准图或设计图办理。
3）尖轨跟端直向轨距加宽向辙叉方向递减，距离为1.5m。
4）导曲线中部轨距加宽，直尖轨时向两端递减至尖轨跟端为3m，至辙叉前端为4m；曲尖轨时按标准图或设计图办理。
5）对口道岔尖轨尖端轨距递减：两尖轨尖端距离小于6m，两尖端处轨距相等时不作递减，不相等时则从较在轨距向较小轨距均匀递减；两尖轨尖端距离大于6m时，则按不大于6‰的递减率递减，但中间应有不短于6mm的相等轨距段。
6）道岔前端与另一道岔后端相连时，尖轨尖端轨距递减率应不大于6‰。
如不能按6‰递减时，可加大前面道岔的辙叉轨距为1441mm；仍不能解决时，旧有道岔容许保留大于6‰的递减率。
7.8.6 导曲线支距与超高。
1）导曲线支距按道岔标准图或设计图设置，在导曲轨与基本轨工作边之间测量。

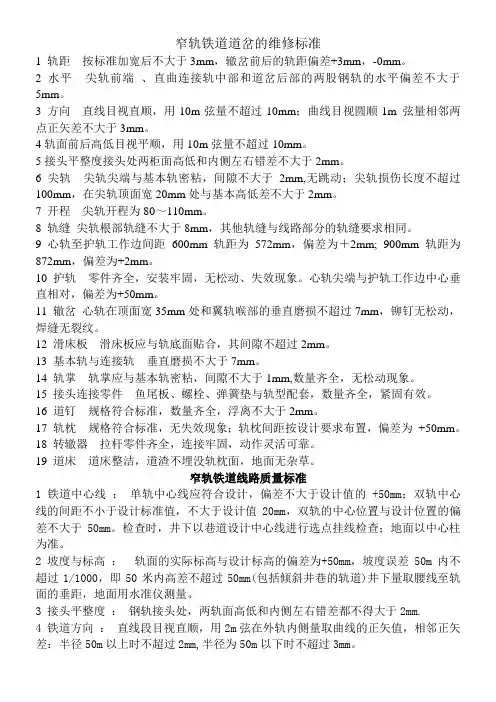

窄轨铁道道岔的维修标准1 轨距按标准加宽后不大于3mm，辙岔前后的轨距偏差+3mm，-0mm。
2 水平尖轨前端、直曲连接轨中部和道岔后部的两股钢轨的水平偏差不大于5mm。
3 方向直线目视直顺，用10m弦量不超过10mm；曲线目视圆顺1m 弦量相邻两点正矢差不大于3mm。
4轨面前后高低目视平顺，用10m弦量不超过10mm。
5接头平整度接头处两柜面高低和内侧左右错差不大于2mm。
6尖轨尖轨尖端与基本轨密粘，间隙不大于2mm,无跳动；尖轨损伤长度不超过100mm，在尖轨顶面宽20mm处与基本高低差不大于2mm。
7 开程尖轨开程为80～110mm。
8 轨缝尖轨根部轨缝不大于8mm，其他轨缝与线路部分的轨缝要求相同。
9 心轨至护轨工作边间距600mm轨距为572mm，偏差为＋2mm; 900mm轨距为872mm，偏差为+2mm。
10 护轨零件齐全，安装牢固，无松动、失效现象。
心轨尖端与护轨工作边中心垂直相对，偏差为+50mm。
11 辙岔心轨在顶面宽35mm处和翼轨喉部的垂直磨损不超过7mm，铆钉无松动，焊缝无裂纹。
12 滑床板滑床板应与轨底面贴合，其间隙不超过2mm。
13 基本轨与连接轨垂直磨损不大于7mm。
14 轨掌轨掌应与基本轨密粘，间隙不大于1mm,数量齐全，无松动现象。
15 接头连接零件鱼尾板、螺栓、弹簧垫与轨型配套，数量齐全，紧固有效。
16 道钉规格符合标准，数量齐全，浮离不大于2mm。
17 轨枕规格符合标准，无失效现象；轨枕间距按设计要求布置，偏差为+50mm。
18 转辙器拉杆零件齐全，连接牢固，动作灵活可靠。
19 道床道床整洁，道渣不埋没轨枕面，地面无杂草。

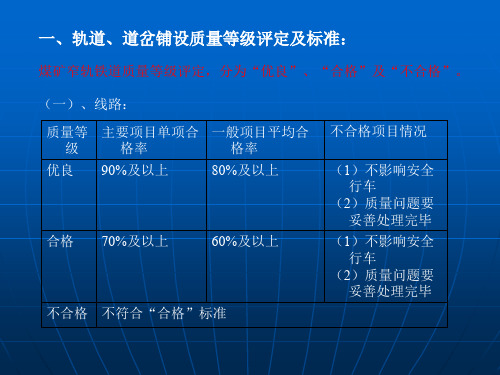

窄轨铁道线路质量标准1 铁道中心线：单轨中心线应符合设计，偏差不大于设计值的 +50mm；双轨中心线的间距不小于设计标准值，不大于设计值20mm，双轨的中心位置与设计位置的偏差不大于50mm。
检查时，井下以巷道设计中心线进行选点挂线检查；地面以中心柱为准。
