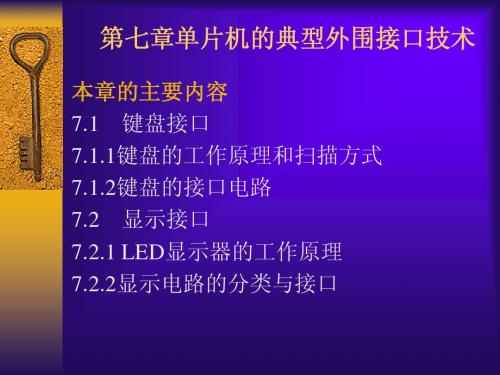

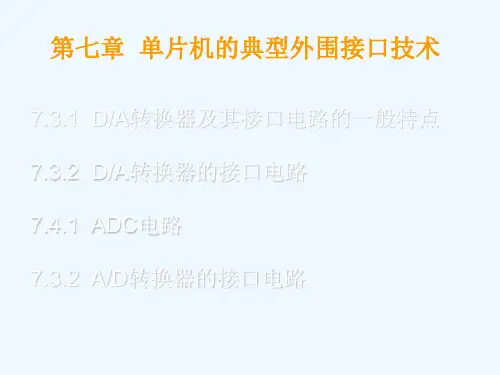

本章的主要内容7.1键盘接口7.1.1键盘的工作原理和扫描方式7.1.2键盘的接口电路7.2显示接口7.2.1LED显示器的工作原理7.2.2显示电路的分类与接口7.3DAC接口7.3.1D/A转换器及其接口电路的一般特点7.3.2D/A转换器的接口电路7.4ADC接口(207)7.4.1A/D转换器及与单片机的接口7.4.2A/D转换器与单片机的接口在一个计算机系统中,为实现人—机对话,显示和键盘是两个必不可少的功能配置。
在过程控制和智能仪器仪表中,通常是用微控制器进行实时控制及实时数据处理的。
但是计算机所能加工和处理的信息是数字量,而被控和检测对象的有关参量往往是一些连续变化的模拟量。
因此,模/数及数/模转换接口功能配置,在很多系统中也是必不可少的。
7.1键盘接口7.1.1键盘的工作原理和扫描方式1 键盘的工作原理键盘可以分为两类:独立连接式和矩阵式。
(1)独立连接式键盘这是最简单的键盘电路,每个键独立地接入一根数据输入线,如图7--1所示。
图7—1 独立连接式键盘在一般情况下,所有的数据输入线都被连接成高电平;当任何一个键压下时,与之相连的数据输入线将被拉成低电平。
要判断是否有键压下,只要用位处理指令即可判断是否有键按下。
这种键盘的优点是结构简单、使用方便,但随着键数的增多所占用的I/O口线也增加。
在使用键数不多的单片机系统中,使用这种独立式键盘的还相当普遍。
(2)矩阵式键盘如图7--2(a)所示,组成一个矩阵式键盘输入电路,其必不可少的部分如下:①键盘开关矩阵;②输出(行线)锁存器;③输入(列线)缓冲器。
图7—2 矩阵式键盘2 矩阵式键盘的工作过程①CPU先使行线O0线为低,其余行线为高,即0行为“0”状态,其余行均为“1”状态。
②CPU读入输入缓冲器的状态,以确定哪条列线为“0”状态。
如此时,若I0为“0”状态,则为“0”键压下;若I1为“0”状态,则为“1”键压下;等等。
③若输入缓冲器的状态全部为“1”状态,则CPU继续使行线O1为低、其余行线为高。
第 1 讲电路图中的元器件( 1 )2008-11-22 21:26电路图是电子技术的语言。
看不懂电路图犹如“文盲”,也就无法深入地学习和掌握电子技术。
因此,广大初学者都迫切地希望能掌握看懂电路图的基本功。
为了满足大家的要求,五六电子网将刊出《怎样看电路图讲座》,以供电子爱好者学习参考。
内容分两大部分,第一部分介绍电路图中经常出现的元器件和基本电路;第二部分是以常见的家用电器为例,具体说明它们的工作原理和阅读电路图的方法。
本讲座力求写得深入浅出,通俗易懂,理论联系实际。
初学者只要逐篇细心读下去,再配合学习一些电子技术初级知识的读物,就一定能掌握阅读电路图的方法,学会电子技术的共同语言,进一步掌握电子技术。
我们诚恳地欢迎广大网友提出宝贵意见,以便互通信息,提高讲座质量,更好地为广大初学者服务。
电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图,简称电路图。
电路图有两种,一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来,就把这种图叫做逻辑电路图,简称逻辑图。
除了这两种图外,常用的还有方框图。
它用一个框表示电路的一部分,它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。
所以要想看懂电路图,还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容,本刊近期已作了很多介绍,因此在讲座中不再重复介绍。
本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。

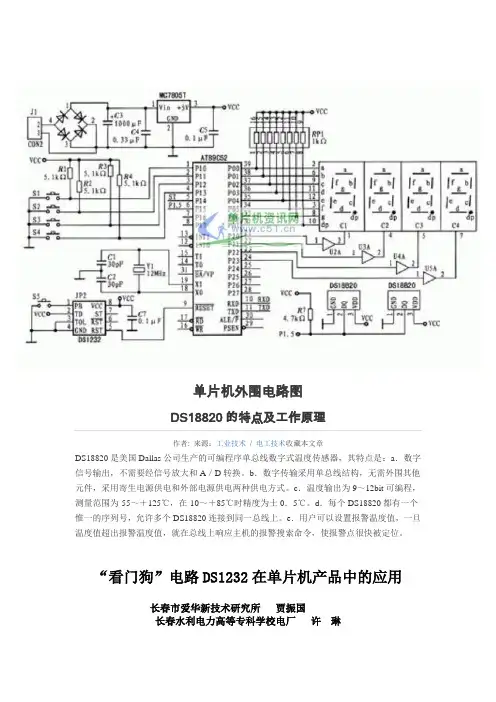

单片机外围电路图DS18820的特点及工作原理作者: 来源:工业技术/ 电工技术收藏本文章“看门狗”电路DS1232在单片机产品中的应用长春市爱华新技术研究所贾振国长春水利电力高等专科学校电厂许琳摘要:介绍一种看门狗集成电路DS1232的功能及与单片机的实际接口电路,结合工程实际指出了DS1232在应用中的注意事项。
关键词:看门狗; DS1232;接口;随着计算机技术的发展,单片微型计算机在工业自动化领域和智能化产品中得到了广泛的应用。
如何提高单片机产品的抗干扰能力是产品开发和设计人员所面临和必须解决的问题。
关于抗干扰的具体方法在很多书籍和文章中都有较为详尽的论述,本文不再赘述。
美国DALLAS公司生产的“看门狗(WATCHDOG)”集成电路DS1232具有性能可靠、使用简单、价格低廉的特点,应用在单片机产品中能够很好的提高硬件的抗干扰能力,我们曾将DS1232应用到“粮食中心库粮仓温度监测系统”、“银行利率显示屏”、“多功能电脑时钟”、“电厂皮带秤测速系统”和“全自动限电计量系统”中,在实际使用中收到了良好的效果。
1. DS1232的结构及特点1.1 引脚功能及内部结构DS1232是由美国DALLAS公司生产的微处理器监控电路,采用8脚DIP封装,如图1所示。
各引脚功能如下:PBRST:按钮复位输入端;TD:看门狗定时器延时设置端;TOL:5%或10%电压监测选择端;GND:电源地;RST:高电平有效复位输出端;RST:低电平有效复位输出端;ST:周期输入端;Vcc:电源。
1.2 DS1232的内部结构DS1232的内部结构框图如图2所示。
1.3 主要特点DS1232具有如下特点:●具有8脚DIP封装和16脚SOIC贴片封装两种形式,可以满足不同设计要求;●在微处理器失控状态下可以停止和重新启动微处理器;●微处理器掉电或电源电压瞬变时可自动复位微处理器;●精确的5%或10%电源供电监视;●不需要分立元件;●适应温度范围宽,-40~+85℃。
常用MCS-51系列(8位)单片机内部硬件资源表更强功能的MCS-51系列(8位)单片机内部硬件资源表 公司型号 片内ROM 片内RAM I/O 口线 中断源 A/D 定时器Intel80C51GA 4K 128 32 7 4*8bit 280C51GB 8K 256 32 7 4*8bit 2 ATMEL 89LV51 Flash 4K 128 32 6 /289LV52 Flash 8K 256 32 8 3 SiemensSAB80512 4K 128 56 6 8*8bit 2SAB80515 8K 256 48 12 8*8bit 3 AMD 80C525/325 8K 256 42 2 8*8bit380C515/535 8K 256 32 4 2Philips/ Signetics 83C552 8K 256 40 15 8*8bit 2 83C752 2K 64 19 6 4*8bit 1常用PIC 单片机系列(8位)单片机内部硬件资源 型号 管脚 片内ROM(位) 片内RAM I/O口线说明PIC12C508A 8 512*12 256 每个I/O 口吸收、驱动电流25mAPIC12C509A 512*12 41PIC12C671 1024*12 128PIC12C671 2048*12 128每个I/O 口吸收、驱动电流25mA ,4路8位ADCPIC16C54C 18 512*12 25 12一个定时器,片内WDT ,每个I/O 口吸收25mA 电流、驱动电流20mAPIC16C55 28 512*12 24 20PIC16C56 18 1024*12 25 12PIC16C57 28 2048*12 72 20公司型号 片内ROM片内RAM I/O 口线中断源 定时/计数器 Intel8031/128 32 5 2 8751 4K EPROM 128 32 5 2 8051 4K 128 32 5 2 8752 8K EPROM 256 32 6 3 ATMEL 89C1051 1K FLASH 128 15 3 1 89C2051 2K FLASH 128 15 5 2 89C51 4K FLASH 128 32 5 2 89C52 8K FLASH2563283常用74系列门电路芯片型号和简单功能描述名称(74XX)特征描述00 四2输入端与非门01 四2输入端与非门(OC)02 四2输入端或非门03 四2输入端或非门(OC)04 六反相器05 六反相器(OC)06 六高压输出反相器(OC,30V)07 六高压输出缓冲驱动器(OC,30V)08 四2输入端与门10 三2输入端与非门11 三2输入端与门13 双4输入端与非门14 六反相器16 六高压输出反相器(OC,15V)17 六高压输出缓冲驱动器(OC,15V)128 四2输入端或非线驱动器常用4000系列门电路芯片型号和简单功能描述型号器件名称厂家名称CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4023 三3输入端与非门NSC/MOT/TI CD4025 三3输入端或非门NSC/MOT/TI CD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4073 三3输入端与门NSC /TICD4075 三3输入端或门NSC/ TICD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TI常用的功率MOSFET驱动器型号配置输出电流(A)最大输入电压(V)封装TC4421 单通道、反相9 18 8-Pin,PDIP,5-Pin TC429 单通道、反相 6 18 8-Pin PDIPTC1413 单通道、反相 3 16 8-Pin PDIP,8-Pin TC4427A 双通道 1.5 18 8-Pin PDIP,8-PinTC4428A 双通道、正反/相1.5 188-Pin PDIP,8-PinSOICTC1426 双通道、反相 1.2 16 8-Pin PDIP,8-Pin SOICTC4467 四通道、反相 1.2 18 14-Pin PDIP,16-Pin SOIC(W)TC4468 四通道 1.2 18 14-Pin PDIP,16-Pin SOIC(W)电流/电压转换芯片型号封装电流大小电源电压最大工作电流(µA)简单描述MAX471 8/PDIP/SO 0~3A +3~+36 50 精密,高端电流传感放大器MAX472 8/PDIP/SO 外部电阻+3~+36 20 精密,高端电流传感放大器MAX4073 5-SC706-SOT23外部电阻+3~+28 500低成本,电压输出高端电流传感放大器MAX4172 8/µMAX/SO 外部电阻+3~+32 800 低成本,精密,H输出高端电流传感放大器MAX4173 6-SOT23 外部电阻+3~+28 420 低成本,电压输出高端电流传感放大器MAX4372 5-SOT238-SO外部电阻+2.7~+28 30低成本,微功耗电压输出高端电流传感放大器+比较器,含电压基准MAX4373 8/µMAX/SO 外部电阻+2.7~+28 50 低成本,微功耗电压输出高端电流传感放大器+比较器,含电压基准MAX4374 8/µMAX/SO 外部电阻+2.7~+28 50 低成本,微功耗电压输出高端电流传感放大器+比较器,含电压基准MAX4375 8/µMAX/SO 外部电阻+2.7~+28 50 低成本,微功耗电压输出高端电流传感放大器+比较器,含电压基准MAX4376 14-TSSOP5-SOT238/µMAX/SO外部电阻+3~+28 1000单高变电流传感放大器带外部增益多路模拟开关型号仪表放大器型号 传感器类型 输出形式 输出阻抗 典型器件 热敏电阻 随温度电阻发生变化 50到1M Ω AD524、AD620 热电偶电压变化 20~20k Ω AD624、AD620电阻温度探测(RTD ) (桥式电路) 随温度电阻发生变化 20~20k Ω AD624、AD625、AD620 水位传感器热型、浮标型 电阻变化500~2k Ω100~2k Ω AD624、AD625、AD620、AMP-01负载传感器应变桥、测重仪电阻变化120~1k Ω AD624、AD625、AD620、 AMP-01 光敏二极管光强度增加,电流增加 10Ω AMP-05磁场传感器 5mv/kg ~120mv/kg 1~ 1k Ω AD624、AD625、AD620、 AMP-02加速度传感器 1~100mv/g500ΩAD624、AD625、AD620、 AMP-02AD 公司DAC 器件 极性型号封装 位数 输出信号 线性 外部基准 接口方式 单极性AD5300BμSOIC8 0~+VDD 1 +VDD SPI AD7523 DIP 8 I 1/2 ±VREF P8 AD7524 DIP 8 I 1/2 ±VREF P8 AD7533 DIP10 I 1/2~2 ±VREF P10 AD5310BμSOIC10 0~+VDD 1 +VDD SPI AD7397 DIP 10 0~+VDD 1 +VREF P12 AD7541A DIP 12 I 1/2 ±VREF P12 AD7545 DIP 12 I 1/2 ±VREF P12 AD7845 DIP 12V1/2~1±VREFP12型号 通道数 最小电压最大电压最大关电流最大开时间 最大关时间 MAX324 2 2.7 16 0.1 150 100 MAX323 2 2.7 16 0.1 150 100 MAX307 8 4.5 30 0.75 200 150 MAX306 16 4.5 30 0.75 200 150 MAX322 2 Dual-Supply Dual-Supply 0.1 150 100 MAX321 2 Dual-Supply Dual-Supply 0.1 150 100 MAX320 2Dual-Supply Dual-Supply 0.1 150100AD7564 DIP 12 I1/2 4路+VREF S AD7393 DIP 12 +1.2(V) 1.6 +1.2(内部) P10 AD7394 DIP 12 +VREF(V) 1 +VREF SPI AD5320B DIP 12 0~+VDD 1 +VDD SPI AD7538 μSOIC 14 I1 ±VREF P14AD420 DIP 16 I(0~20mA/ 0~24mA/ 4~24mA) / 内/外 SPI/Microwire AD421 DIP 16 I(4~24mA) / 内/外 SPI 双极性AD7225 DIP 8 V ±5(V ) I 5mA±2 4路 外 P8 AD7226 DIP 8 V ±5(V ) I 5mA±2 1路 外 P8 AD7243 DIP 12 V ±5(V ) I 5mA±1 +5 S AD7840 DIP14V ±3(V ) I 5mA±2+3P14TI 公司的双极性DAC 器件 器件 管脚数 分辨率 输出 通道数 基准 电源电压 TLV5620 14 8 V 4 外部 2.7~5.5 TLC5628 16 8 V 8 外部 5TLV5604 16 10 V 8 外部 2.7~5.5 TLV5614 16 12 V 8 外部 2.7~5.5 TLC5615 8 10 V 1 外部 5TLC5616 8 12 V 1 外部 2.7~5.5 TLC5617 8 10 V 2 外部 5 TLC5618 8 12 V 2 外部 5TLV5636 8 12 V 1 外部 2.7~5.5 TLV5637 8 10 V 2 外部 2.7~5.5 TLV5638 8 12 V 2外部 2.7~5.5TLV5613 20 12 V 1 外部 2.7~5.5 TLV56192012 V1外部 2.7~5.5型号 通道 分辨率 输出阻抗线性 封装MAX5621 16 16 50 0.0015 64-TQFP 68-QFN MAX5622 16 16 500 0.0015 64-TQFP 68-QFN MAX5623 16 16 1000 0.0015 64-TQFP 68-QFN MAX5631 32 16 50 0.0015 64-TQFP 68-QFN MAX5632 32 16 500 0.0015 64-TQFP 68-QFN MAX5633 32 1610000.0015 64-TQFP 68-QFNTLV5633 20 12 V 1 内部 2.7~5.5 TLV5639 20 12 V 11 内部 2.7~5.5 THS5641 28 8 I 1 内部 3.0~5.0 THS5651 28 10 I 1 内部 3.0~5.0常用的光耦器件型号品牌描述4N25 QTC 晶体管输出4N30 QTC 达林顿管输出4N33 QTC 达林顿管输出4N35 QTC 晶体管输出6N135 FSC 高速光耦晶体管输出6N136 FSC 高速光耦晶体管输出6N137 FSC 高速光耦晶体管输出T1L113 FSC 达林顿管输出T1L117 - 达林顿管输出MOC3041 - 过零\触发\可控制输出MOC3061 - 过零\触发\可控制输出升/降压电压变换器件型号最小输出电压最大输出电压典型电流特征MAX1672 1.25 5.5 0.3 低电压检测MAX1729 2.5 16 0.0025 低噪声MAX710 - - 0.25 低噪声低电压检测MAX711 2.7 5.5 0.25 低噪声低电压检测升压电压变化器件型号最小输出电压最大输出电压典型电流MAX1675 2 5.5 0.3MAX1676 2 5.5 0.3MAX1678 2 5.5 0.09MAX1687 1.25 6 2MAX1688 1.25 6 2MAX1700 2.2 5.5 0.8MAX1703 2.5 5.5 1.5MAX1705 2.5 5.5 0.8降压电压变换器件型号典型输出值最小输出电压最大输出电压典型电流MAX1672 1.25 5.5 0.3 低电压检测MAX1734 1.5,1.8 - - 0.25MAX1742 1.5,1.8,2.5 1.1 5.5 1 MAX1744 3.3,5 - - 10 MAX1745 - 1.25 18 10 MAX1762 1.8,2.5 0.5 5.5 0.6 MAX1776 5 1.25 24 0.6 MAX1791 3.3,5 0.5 5.5 3 MAX1809 - 1.1 5.5 3 MAX1813 - 0.6 2 22 MAX1830 1.5,1.8,2.5 1.1 5.5 3低压差线性稳压器型号典型输出值最小输出电压最大输出电压典型电流(mA)MAX8873 2.80、2.84、3.15 - - 280MAX8874 2.80、2.84、3.15 - - 280MAX8875 2.5~5 - - 150MAX8877 2.5~5 - - 150MAX8878 2.5~5 - - 150MAX8880 - 1.25 5 200MAX8881 1.8、2.5、2.85、5.0 - - 200MAX8882 1.8、2.5、2.85、3.3 - - 160MAX8883 1.8、2.5、2.85、3.3 - - 160MAX8885 2.5~5 - - 150精密电压基准IC型号输出电压精度最小电压最大电压MAX6191A 2.048 0.1 2.5 12.6MAX6191B 2.048 0.244 2.5 12.6MAX6191C 2.048 0.5 2.5 12.6MAX6192A 2.5 0.08 2.7 12.6MAX6192B 2.5 0.2 2.7 12.6MAX6192C 2.5 0.4 2.7 12.6MAX6193A 3 0.066 3.2 12.6MAX6193B 3 0.166 3.2 12.6MAX6193C 3 0.333 3.2 12.6MAX6194A 4.5 0.04 4.7 12.6MAX6194B 4.5 0.11 4.7 12.6MAX6194C 4.5 0.22 4.7 12.6MAX6195A 5 0.04 5.2 12.6MAX6195B 5 0.1 5.2 12.6 MAX6195C 5 0.2 5.2 12.6 MAX6198A 4.096 0.05 4.3 12.6 MAX6198B 4.096 0.12 4.3 12.6 MAX6198C 4.096 0.24 4.3 12.6看门狗器件型号最小复位时间(ms)最大复位时间(ms)标准看门狗设置MAX690 35 70 可调1.6s MAX691 可调35 可调70 可调1.6s MAX692 可调35 可调70 可调1.6s MAX693 可调35 可调70 可调1.6s MAX694 可调140 可调280 可调1.6s MAX695 可调140 可调280 可调1.6s 单片机常用外围器件单片机常用外围器件************************************一、74系列常用器件1.常用与非门及与非门器件MM54HC08/MM74HC08MM54HC11/MM74HC12.常用或门有或非门器件MM54HC32/MM74HC32MM54HC02/MM74HC023常用与或门及与或非门器件MM54HC58/MM74HC58MM5(7)4HC514.常用总线驱动及收发器件54LS244/DM74LS244DM54LS235/DM74LS24574HC5955.常用计数器DM74LS90/DM74LS93DM54LS193/DM74LS1936.常用编码译码器件MM5(7)4HC148MM5(7)4HC138************************************二、存储器件1.SRAM-IS61C256AH2.EPRAM-M2764A3.EEPRAM24LC256X2816C4.FLASH存储器AT29C2***********************************三、A/D1.逐次比较型A/DADC0809/0804AD78102.并行比较型ADAD90483.半闪烁型高速A/DTLC5510MAX1134.Σ-△型高精度A/DAD7710ADS1100***********************************四、输出及显示1.LED驱动芯片ICM7218MAX7219MCI144892.LCD器件FYD128643.D/A************************************五、传感器1.温度LM35DS18B202.语音芯片ISD25003.时钟芯片DS1302PCF85834.其他热线型半导体气敏元件MR513酒精传感器 MQ-303A可燃性气体传感器 M007*************************************六、常用可编程器件1.可编程并行接口芯片 8255A2.可编程中断控制器 82C59A3.可编程计数器MSM82C53-2MSM82C54-24.可编程键盘、显示控制器件TMP82C79*****************************************七、常用通信器件1.RS-232总线接口芯片 MAX2322.RS-422总线接口芯片 MAX4913.RS-485总线接口芯片 MAX4854.异步收发器 MAX3100B控制器件 ISP15186.以太网接口器件 RTL8019AS*****************************************八、电源相关器件1.DC-DC电压变换器MAX1676MAX6822.电源监控器件MAX791MAX7053.电流传感器MAX471/472。
