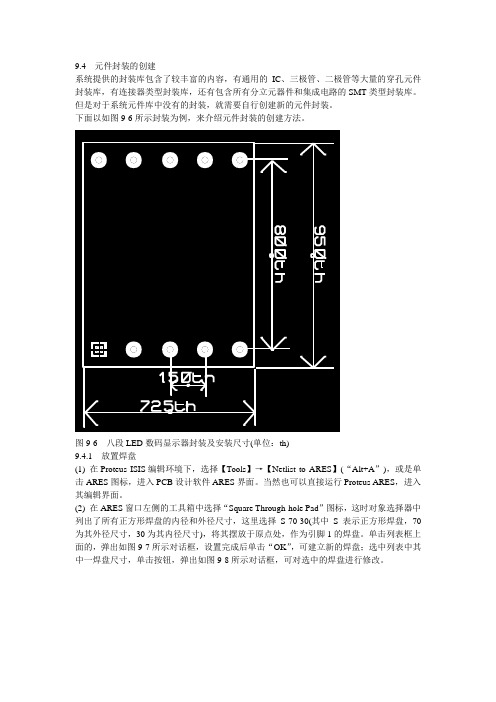

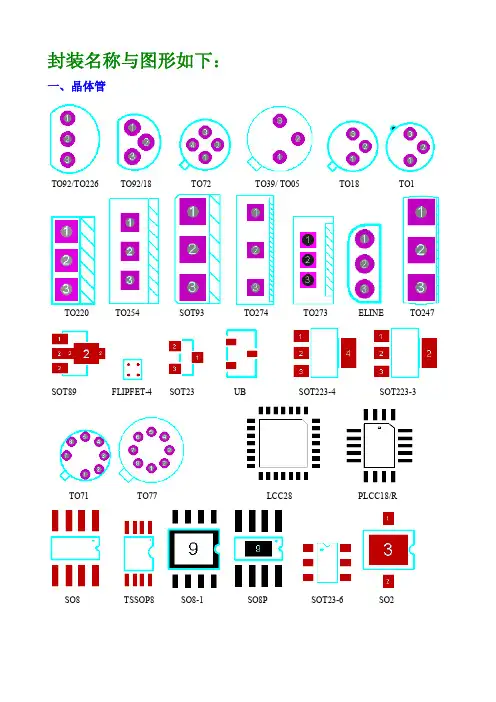

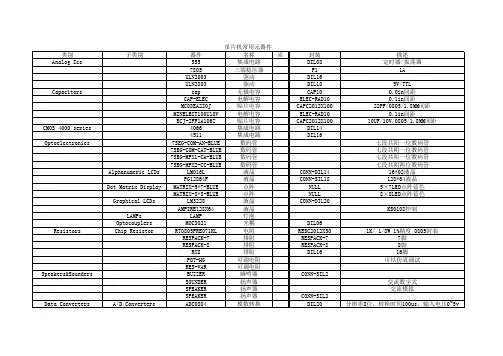

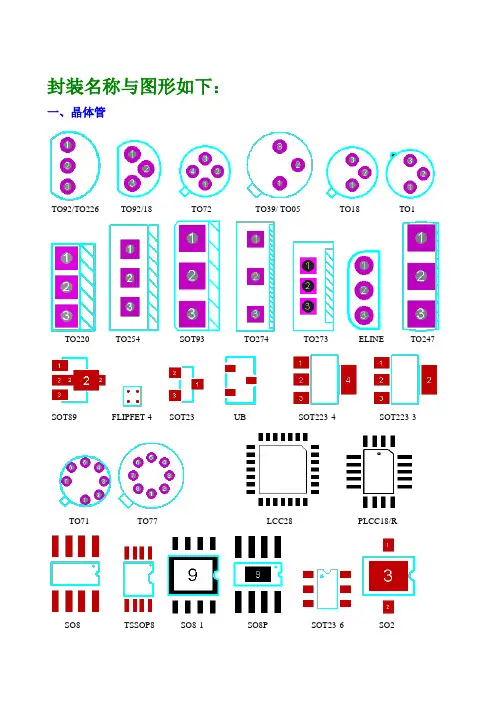

封装名称与图形如下：
DIL04 EL817(光耦) 稳压三极管7805 P1
一、晶体管
TO92/TO226 TO92/18 TO72 TO39/ TO05 TO18 TO1 TO220 TO254 SOT93 TO274 TO273 ELINE TO247 SOT89 FLIPFET-4 SOT23 UB SOT223-4（贴片三极管）SOT223-3 TO71 TO77 LCC28 PLCC18/R
SO8 TSSOP8 SO8-1 SO8P SOT23-6 SO2
TO263 DPAK SMD1/ SMD2 SMD01 SMD02 DIL14 DIL08 DIRECTFET-MN DIRECTFET-SJ DIRECTFET-SH
TO204 TO66 DIRECTFET-MT DIRECTFET-MQ DIRECTFET-MZ DIRECTFET-ST DIRECTFET-SH DIRECTFET-MX DIRECTFET-SQ SOT223-3 SOT23-3 SOT23-N SOT23 SOT89-N EM3 EM3-N TO236
DIRECTFET-MZ SOT227 DPAK-7 TO220-5 AQ
LB AC LR LX2 AY
AK AP LZ AE
AA AM AT AD
AR AH
ELINE-50 ELINE-75 ELINE-80 ELINE-100 IPAK P1 P3 TO126 TO202
SC59 SC59-N UMD-N UMT TO262 TO274 SMD05 SOT3 TO3 TO252 TO3P TO218 TO251 TO257 TO258
TO46-2 TO46-3 TO46-4 TO5 TO92 TO92-100 TO92-2
TO92-50 TO92-70 TO92-75 TO92-80 TO92/5 TO98 二、晶振
XTAL18 RESONATOR XTAL XTAL30
三、电感
IND1210 IND1812 IND603 IND805 IND2012 IND2825 IND3216 IND3225
IND3225_MOL IND3230 IND4035 IND4516 IND4532 IND4532_MOL
IND5038 IND5650 IND8530
四、接插件
音频类：
DIN3 DIN5 DIN6 DIN8
D接口类：
D-09-M/F-R D-37-M/F-R D-25-M/F-R D-15-M/F-R
DIL Headers
CONN-DIL8 CONN-DIL10 CONN-DIL14 CONN-DIL16 CONN-DIL20 CONN-DIL30 CONN-DIL40
Miscellaneous
41612-1R-B-R 41612-2R-B-R 41612-2R-C-R
41612-3R-C-R PICAXE-SOCKET PIN RP5-14-F SCART-1W
Power Crimp
SPEAKER PWR-02-F/M PWR-03-F/M PWR-06-F/M PWR-12-F/M PWR-24-F/M
RF/Microwave
