Proteus-元件封装图形(各种封装)

protel99常用元件的电气图形符号和封装形式（二）protel99常用元件的电气图形符号和封装形式(二)电阻 AXIAL无极性电容 RAD电解电容 RB电位器 VR二极管 DIODE三极管 TO场效应管和三极管一样电源稳压块78和79系列 TO－126H和TO-126V整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，可变电阻:RES3，RES4；封装属性为axial 系列,AXIAL0.3-AXIAL1.0 数字表示焊盘间距电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4电感:AXIAL0.3 用电阻封装代替无极性电容：cap;封装属性为RAD0.1-RAD0.4 数字表示电容量电解电容:RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

有极性电容 ELECTRO1或ELECTRO2电位器：pot1,pot2；封装属性为VR1- VR5 数字表示管脚形状二极管：封装属性为DIODE0.4-DIODE0.7 数字表示焊盘间距,一般用DIODE0.4三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管)TO-92A管脚为三角形，TO-92B管脚为直线形。

电源稳压块有78和79系列:常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST发光二极管 LED光电管 PHOTO电桥（整流桥）FLY-4或FLY4 4表示管脚数电池: D系列 D-37 或D-38贴片电阻:0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

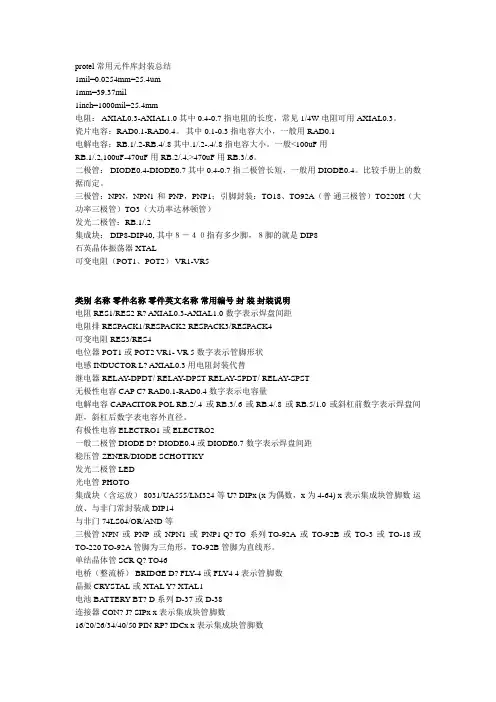

protel常用元件库封装总结1mil=0.0254mm=25.4um1mm=39.37mil1inch=1000mil=25.4mm电阻： AXIAL0.3-AXIAL1.0 其中0.4-0.7指电阻的长度，常见1/4W电阻可用AXIAL0.3。

瓷片电容：RAD0.1-RAD0.4。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6。

二极管： DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4。

比较手册上的数据而定。

三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）发光二极管：RB.1/.2集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8石英晶体振荡器 XTAL可变电阻（POT1、POT2） VR1-VR5类别名称零件名称零件英文名称常用编号封装封装说明电阻 RES1/RES2 R? AXIAL0.3-AXIAL1.0 数字表示焊盘间距电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4可变电阻 RES3/RES4电位器 POT1或POT2 VR1- VR 5 数字表示管脚形状电感 INDUCTOR L? AXIAL0.3 用电阻封装代替继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST无极性电容 CAP C? RAD0.1-RAD0.4 数字表示电容量电解电容 CAPACITOR POL RB.2/.4或 RB.3/.6或 RB.4/.8或 RB.5/1.0或斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

封装名称与图形如下：一、晶体管TO92/TO226TO92/18TO72TO39/TO05TO18TO1TO220TO254SOT93TO274TO273ELINE TO247SOT89FLIPFET-4SOT23UB SOT223-4SOT223-3TO71TO77LCC28PLCC18/RSO8TSSOP8SO8-1SO8P SOT23-6SO2TO263DPAK SMD1/SMD2SMD01SMD02DIL14DIL08DIRECTFET-MN DIRECTFET-SJ DIRECTFET-SHTO204TO66DIRECTFET-MT DIRECTFET-MQDIRECTFET-MZ DIRECTFET-ST DIRECTFET-SH DIRECTFET-MX DIRECTFET-SQSOT223-3SOT23-3SOT23-N SOT23SOT89-N EM3EM3-N TO236DIRECTFET-MZ SOT227DPAK-7TO220-5AQLB AC LR LX2AYAK AP LZ AEAA AM AT ADAR AHELINE-50ELINE-75ELINE-80ELINE-100IPAKP1P3TO126TO202SC59SC59-N UMD-N UMT TO262TO274SMD05SOT3TO3TO252TO3PTO218TO251TO257TO258TO46-2TO46-3TO46-4TO5TO92TO92-100TO92-2TO92-50TO92-70TO92-75TO92-80TO92/5TO98二、晶振XTAL18RESONATOR XTAL XTAL30三、电感IND1210IND1812IND603IND805IND2012IND2825IND3216IND3225IND3225_MOL IND3230IND4035IND4516IND4532IND4532_MOLIND5038IND5650IND8530四、接插件音频类：DIN3DIN5DIN6DIN8D接口类：D-09-M/F-R D-37-M/F-R D-25-M/F-R D-15-M/F-RDIL HeadersCONN-DIL8CONN-DIL10CONN-DIL14CONN-DIL16CONN-DIL20CONN-DIL30CONN-DIL40 Miscellaneous41612-1R-B-R41612-2R-B-R41612-2R-C-R41612-3R-C-R PICAXE-SOCKET PIN RP5-14-F SCART-1WPower CrimpSPEAKER PWR-02-F/M PWR-03-F/M PWR-06-F/M PWR-12-F/M PWR-24-F/MRF/MicrowaveRF-BNC-R RF-BNC-S RF-MCX-S RF-SMX-R RF-SMX-S Ribbon CableRIB10R RIB10S RIB30RRIB30S RIB50R RIB50R类似的还有：RIB14R/S,RIB16R/S,RIB20R/S,RIB24R/S,RIB26R/S,RIB30R/S,RIB34R/S RIB40R/S,RIB64R/SSIL HeadersCONN-SIL1CONN-SIL10CONN-SIL12CONN-SIL18CONN-SIL2CONN-SIL3CONN-SIL4CONN-SIL5类似的还有：CONN-SIL6,CONN-SIL7,CONN-SIL8,CONN-SIL9StackSTACK09F1MM STACK11F1MM STACK15F1MM STACK96F1MM类似的还有：STACK09M1MM,STACK11M1MM,STACK15M1MM,STACK25F1MM, STACK25M1MM,STACK31F1MM,STACK31M1MM,STACK41F1MM,STACK41M1MM,STACK51F1MM,STACK51M1MM,STACK96M1MM注：(元件的体积与引脚数成正比)TelecomsBT-IDC-03BT-IDC-04RJ-4-R RJ-6-R RJ-8-RTerminal BlocksTBLOCK-M2TBLOCK-M3TBLOCK-M4TBLOCK-M6TBLOCK-M12TBLOCK-I12TBLOCK-I8TBLOCK-I2TBLOCK-I3TBLOCK-I4TBLOCK-I5Tansition BlocksTRANS10DIL TRANS14DIL TRANS-10-Q TRANS-16-Q类似的还有：TRANS16DIL,TRANS20DIL,TRANS26DIL,TRANS34DIL,TRANS40DIL,TRANS50DIL TRANS-20-Q,TRANS-26-Q,TRANS-34-Q,TRANS-40-Q,TRANS-50-QUSBUSB USB-BWire CrimpCRIMP031-25MM CRIMP041-25MM类似的还有：CRIMP061-25MM,CRIMP081-25MM,CRIMP101-25MM,CRIMP121-25MM CRIMP141-25MMSIL-100-02SIL-100-02R SIL-100-20SIL-100-20R类似的还有：SIL-100-03，SIL-100-03R，SIL-100-04，SIL-100-04R，SIL-100-05，SIL-100-05R SIL-100-06，SIL-100-06R，SIL-100-07，SIL-100-07R，SIL-100-08，SIL-100-08RSIL-100-10，SIL-100-10R，SIL-100-15，SIL-100-15R，SIL-100-20，SIL-100-20RSIL-156-02SIL-156-02R SIL-156-03SIL-156-03R类似的还有：SIL-156-04，SIL-156-04R，SIL-156-05，SIL-156-05R，SIL-156-06，SIL-156-06R SIL-156-08，SIL-156-08RSMTCRIMP031-25MM SMTCRIMP041-25MM SMTCRIMP061-25MM SMTCRIMP081-25MMSMTCRIMP101-25MM SMTCRIMP121-25MM SMTCRIMP141-25MM SMTCRIMP2041-25MMSMTCRIMP2061-25MM SMTCRIMP2101-25MM SMTCRIMP2161-25MM五、Discrete ComponentsAxial CapacitorsAXIAL45AXIAL60AXIAL100AXIAL275类似的还有：AXIAL50，AXIAL80，AXIAL120，AXIAL130，AXIAL140，AXIAL160 AXIAL180，AXIAL200Axial ElectrolyticsELEC-AX45ELEC-AX50ELEC-AX160ELEC-AX180类似的还有：ELEC-AX60,ELEC-AX80,ELEC-AX100,ELEC-AX120,ELEC-AX130,ELEC-AX140 ELEC-AX160整流桥堆BRIDGE1BRIDGE2BRIDGE3BRIDGE4DFMBRIDGE5BRIDGE6BRIDGE7BRIDGE8DFS二极管60A2CASE17DIODE25DIODE30DIODE40D61-8SL DO194DPAK-D6HALFPAK LL34DMM DO14DO15DO201AD DO214DO220DO220A DO247DO27MINIMELFDO35DO41DO7DOP6DSMELINE-2ELINE-AK EM3-D5EM3-D6EM3-D8LL41MELFPOWIRTAB-H POWIRTAB-V R-6SC59-D1SC59-D5SC59-D6SMA SMB SMC SOD-323SOD106SOD110SOD123SOD523SOD57SOD80SOD87SOT-26SOD93SOT-323/SOT-323-D2/SOT-323-D3SOT-523-D1~D4SOT-363-D1~D7SOT-653SOT223-D1SOT23-D1~D7SOT89-D6/D7TO92-D3UMD-D1~D8TO92-D1/D2TO224TO249ElectrolyticsELECT-3~4ELECT-6.3ELECT-10X10ELECT-8X10ELECT-8X6ELECT-A6ELECT-B6ELECT-C6ELECT-D6ELECT-D8ELECT-D10ELECT-D13ELECT-H15ELECT-H20ELECT-H25 General0402060308050612120612101808181220102220/2225251228243827CC1005CC1310CC1608CC2012CC3216CC3225CC4532CR1005CR1608CR2012CR3216CR3225FMD IMD MELF2012MELF3216MELF3516MELF5923SC70-5SC70-6SOT143SOT223-4SOT23-5SOT23-6SOT23-8UM6UB六、电容CAP-RAD10CAP-RAD20CAP-RAD30CAP10CAP110CAP110M CAP15CAP20CAP20M CAP25MCAP30CAP30M CAP35M CAP40CAP40MCAP50M CAP55M CAP60CAP70MCAP90ELEC-RAD10ELEC-RAD13ELEC-RAD15M ELEC-RAD20M ELEC-RAD40类似的还有：ELEC-RAD25ELEC-RAD25M ELEC-RAD35ELEC-RAD35M ELEC-RAD40M ELEC-RAD50M ELEC-RAD65M ELEC-RAD70M ELEC-RAD75M ELEC-RAD80MELEC-RAD90M ELEC-RAD100MTANT-A TANT-B TANT-C TANT-D TANT-E TANT-HTC3216TC3528TC6032TC7343可变电容：CU3225CU4032VAR-S05VAR-S07VAR-S10VAR-S14VAR-S20数码管：DD14SEG-DIL187SEG-567SEG.3+A7SEG.3-C DD7SEG-56LED LDRMATRIX-5X7-18MM MATRIX-5X7-50MM MATRIX-8X8-20MM MATRIX-8X8-48MM可调电阻：PRE-HMIN PRE-HMT PRE-MT0．75PRE-MT1．75PRE-SQ1PRE-SQ2PRE-SQ3PRE-SQ4PRE-VMINPRE-VMT电阻：RES40RES50RES60RES90RES120RES180排阻：RESPACK-7RESPACK-8继电器：RLY-MAGNECRAFT-A RLY-MAGNECRAFT-B RLY-NTE-46RLY-NTE-A1RLY-NTE-B1RLY-NTE-C RLY-OEG-OJRLY-OEG-OMI RLY-OEG-OMI-C RLY-OEG-OSARLY-OEG-OSZ RLY-OEG-PCI RLY-OEG-PCJ RLY-OEG-TSC-DRLY-OEGQUAZ-A RLY-OMRON-A1RLY-OMRON-A2RLY-OMRON-A3RLY-OMRON-B3RLY-OMRON-C4RLY-OMRON-D5RLY-OMRON-D6RLY-OMRON-G2R-A1RLY-OMRON-G2R-A3RLY-OMRON-G2RL-C6RLY-OMRON-G2RL-C7RLY-OMRON-G68-A1RLY-OMRON-G68-A2RLY-OMRON-G68-A3RLY-OMRON-G6C-1RLY-OMRON-G6C-2RLY-P&B-JWD RLY-P&B-JWSRLY-P&B-RT-12V RLY-P&B-RT-16V RLY-P&B-RT-8VRLY-P&B-T75RLY-P&B-T7X RLY-P&B-T92-FRLY-TEXTELL-A RLY-TEXTELL-B RLY-TEXTELL-C开关：SW-DIP4SW-DIP6SW-DIP8SW-PUSH1SW-PUSH2SW-ROT TRIEMMER跳线：LINK20LINK30LINK40集成电路：DIL06DIL08DIL14DIL16DIL18DIL20DIL22DIL24DIL24/28DIL24NARDIL28DIL28NAR DIL40DIL48DIL56DIL64DIL72SPDIL24SPDIL281.5mmBGA:说明：例BGA50_1089-5_1.5、BGA11_36_1.5BGA表示封装50示芯片的边的长度1089引脚的数量-5表示芯片中间的框的大小（有的芯片没有如BGA11_36_1.5）1.5表示芯片两引脚中心线间的距离BGA10_25_1.5BGA10_36_1.5BGA11_36_1.5BGA11_49_1.5BGA12_49_1.5BGA12_64-3_1.5BGA12_64_1.5BGA17_100-3_1.5BGA17_100-4_1.5BGA17_100_1.5类似的编号有：BGA13_49_1.5、BGA13_64-3_1.5、BGA13_64_1.5、BGA14_64-3_1.5、BGA14_64_1.5、BGA14_81-3_1.5 BGA14_81_1.5、BGA15_100-3_1.5、BGA15_100-4_1.5、BGA15_100_1.5、BGA15_81-3_1.5、BGA15_81_1.5、BGA17_100-3_1.5、BGA17_100-4_1.5、BGA17_100_1.5、BGA17_121-3_1.5、BGA17_121-4_1.5、BGA17_121_1.5、BGA19_121-3_1.5、BGA19_121-4_1.5、BGA19_121_1.5、BGA19_144-3_1.5、BGA19_144-4_1.5、BGA19_144-5_1.5、BGA19_144_1.5、BGA21_169-3_1.5、BGA21_169-4_1.5、BGA21_169-5_1.5、BGA21_169_1.5、BGA21_196-3_1.5、BGA21_196-4_1.5、BGA21_196-5_1.5、BGA21_196_1.5、BGA23_196-3_1.5、BGA23_196-4_1.5、BGA23_196-5_1.5、BGA23_196_1.5、BGA23_225-3_1.5、BGA23_225-4_1.5、BGA23_225-5_1.5、BGA23_225_1.5、BGA25_225-3_1.5、BGA25_225-4_1.5、BGA25_225-5_1.5、BGA25_225_1.5、BGA25_256-3_1.5、BGA25_256-4_1.5、BGA25_256-5_1.5、BGA25_256_1.5、BGA27_289-3_1.5、BGA27_289-4_1.5、BGA27_289-5_1.5、BGA27_289_1.5、BGA27_324-3_1.5、BGA27_324-4_1.5、BGA27_324-5_1.5、BGA27_324_1.5、BGA29_324-3_1.5、BGA29_324-4_1.5、BGA29_324-5_1.5、BGA29_324_1.5、BGA29_361-3_1.5、BGA29_361-4_1.5、BGA29_361-5_1.5、BGA29_361_1.5、BGA31_361-3_1.5、BGA31_361-4_1.5、BGA31_361-5_1.5、BGA31_361_1.5、BGA31_400-3_1.5、BGA31_400-4_1.5、BGA31_400-5_1.5、BGA31_400_1.5、BGA33_441-3_1.5、BGA33_441-4_1.5、BGA33_441-5_1.5、BGA33_441_1.5、BGA33_484-3_1.5、BGA33_484-4_1.5、BGA33_484-5_1.5、BGA33_484_1.5、BGA35_484-3_1.5、BGA35_484-4_1.5、BGA35_484-5_1.5、BGA35_484_1.5、BGA35_529-3_1.5、BGA35_529-4_1.5、BGA35_529-5_1.5、BGA35_529_1.5、BGA37.5_526-3_1.5、BGA37.5_526-4_1.5、BGA37.5_526-5_1.5、BGA37.5_526_1.5、BGA37.5_625-3_1.5、BGA37.5_625-4_1.5、BGA37.5_625-5_1.5、BGA37.5_625_1.5、BGA40_625-3_1.5、BGA40_625-4_1.5、BGA40_625-5_1.5、BGA40_625_1.5、BGA40_676-3_1.5、BGA40_676-4_1.5、BGA40_676-5_1.5、BGA40_676_1.5、BGA42.5_729-3_1.5、BGA42.5_729-4_1.5、BGA42.5_729-5_1.5、BGA42.5_729_1.5、BGA42.5_784-3_1.5、BGA42.5_784-4_1.5、BGA42.5_784-5_1.5、BGA42.5_784_1.5、BGA45_841-3_1.5、BGA45_841-4_1.5、BGA45_841-5_1.5、BGA45_841_1.5、BGA45_900-3_1.5、BGA45_900-4_1.5、BGA45_900-5_1.5、BGA45_900_1.5、BGA47.5_900-3_1.5、BGA47.5_900-4_1.5、BGA47.5_900-5_1.5、BGA47.5_900_1.5、BGA47.5_961-3_1.5、BGA47.5_961-4_1.5、BGA47.5_961-5_1.5、BGA47.5_961_1.5、BGA50_1024-3_1.5、BGA50_1024-4_1.5、BGA50_1024-5_1.5、BGA50_1024_1.5、BGA50_1089-3_1.5、BGA50_1089-4_1.5、BGA50_1089-5_1.5、BGA50_1089_1.5、BGA7_16_1.5、BGA7_9_1.5、BGA8_16_1.5、BGA8_25_1.5、BGA9_25_1.5、BGA9_36_1.51mmBGA:BGA10_64_1BGA10_84_1BGA15_169_1BGA15_169-3_1BGA15_169-4_1BGA50_2401_1BGA50_2401-3_1BGA50_2401-4_1BGA50_2401-5_1类似的编号有：BGA11_100_1、BGA11_81_1、BGA12_100_1、BGA12_100-3_1、BGA12_121_1、BGA12_121-3_1、BGA13_121_1、BGA13_121-3_1、BGA13_144_1、BGA13_144-3_1、BGA14_144_1、BGA14_144-3_1、BGA14_169_1、BGA14_169-3_1、BGA15_169_1、BGA15_169-3_1、BGA15_169-4_1、BGA15_196_1、BGA15_196-3_1、BGA15_196-4_1、BGA17_225_1、BGA17_225-3_1、BGA17_225-4_1、BGA17_256_1、BGA17_256-3_1、BGA17_256-4_1、BGA19_289_1、BGA19_289-3_1、BGA19_289-4_1、BGA19_289-5_1、BGA19_324-3_1、BGA19_324-4_1、BGA19_324-5_1、BGA19_324_1、BGA21_361-3_1、BGA21_361-4_1、BGA21_361-5_1、BGA21_361_1、BGA21_400-3_1、BGA21_400-4_1、BGA21_400-5_1、BGA21_400_1、BGA23_441-3_1、BGA23_441-4_1、BGA23_441-5_1、BGA23_441_1、BGA23_484-3_1、BGA23_484-4_1、BGA23_484-5_1、BGA23_484_1、BGA25_429-3_1、BGA25_429-4_1、BGA25_429-5_1、BGA25_429_1、BGA25_576-3_1、BGA25_576-4_1、BGA25_576-5_1、BGA25_576_1、BGA27_625-3_1、BGA27_625-4_1、BGA27_625-5_1、BGA27_625_1、BGA27_676-3_1、BGA27_676-4_1、BGA27_676-5_1、BGA27_676_1、BGA29_729-3_1、BGA29_729-4_1、BGA29_729-5_1、BGA29_729_1、BGA29_784-3_1、BGA29_784-4_1、BGA29_784-5_1、BGA29_784_1、BGA31_841-3_1、BGA31_841-4_1、BGA31_841-5_1、BGA31_841_1、BGA31_900-3_1、BGA31_900-4_1、BGA31_900-5_1、BGA31_900_1、BGA33_1024-3_1、BGA33_1024-4_1、BGA33_1024-5_1、BGA33_1024_1、BGA33_961-3_1、BGA33_961-4_1、BGA33_961-5_1、BGA33_961_1、BGA35_1089-3_1、BGA35_1089-4_1、BGA35_1089-5_1、BGA35_1089_1、BGA35_1156-3_1、BGA35_1156-4_1、BGA35_1156-5_1、BGA35_1156_1、BGA37.5_1296-3_1、BGA37.5_1296-4_1、BGA37.5_1296-5_1、BGA37.5_1296_1、BGA37.5_1369-3_1、BGA37.5_1369-4_1、BGA37.5_1369-5_1、BGA37.5_1369_1、BGA40_1444-3_1、BGA40_1444-4_1、BGA40_1444-5_1、BGA40_1444_1、BGA40_1521-3_1、BGA40_1521-4_1、BGA40_1521-5_1、BGA40_1521_1、BGA42.5_1681-3_1、BGA42.5_1681-4_1、BGA42.5_1681-5_1、BGA42.5_1681_1、BGA42.5_1764-3_1、BGA42.5_1764-4_1、BGA42.5_1764-5_1、BGA42.5_1764_1、BGA45_1849-3_1、BGA45_1849-4_1、BGA45_1849-5_1、BGA45_1849_1、BGA45_1936-3_1、BGA45_1936-4_1、BGA45_1936-5_1、BGA45_1936_1、BGA47.5_2116-3_1、BGA47.5_2116-4_1、BGA47.5_2116-5_1、BGA47.5_2116_1、BGA47.5_2209-3_1、BGA47.5_2209-4_1、BGA47.5_2209-5_1、BGA47.5_2209_1、BGA50_2304-3_1、BGA50_2304-4_1、BGA50_2304-5_1、BGA50_2304_1、BGA50_2401-3_1、BGA50_2401-4_1、BGA50_2401-5_1、BGA50_2401_1、BGA7_25_1、BGA7_36_1、BGA8_36_1、BGA8_49_1、BGA9_49_1、BGA9_64_11.27mmBGA:BGA10_36_1.27BGA10_49_1.27BGA14_100-3_1.27BGA14_100-4_1.27BGA14_100-3_1.27BGA50_1521-3_1.27BGA50_1521-4_1.27BGA50_1521-5_1.27BGA50_1521_1.27类似的编号有：BGA11_49_1.27、BGA11_64_1.27、BGA12_64_1.27、BGA12_81-3_1.27、BGA12_81_1.27、BGA13_100-3_1.27、BGA13_100-4_1.27、BGA13_100_1.27、BGA13_81-3_1.27、BGA13_81_1.27、BGA14_100-3_1.27、BGA14_100-4_1.27、BGA14_100_1.27、BGA14_81-3_1.27、BGA14_81_1.27、BGA15_100-3_1.27、BGA15_100-4_1.27、BGA15_100_1.27、BGA15_121-3_1.27、BGA15_121-4_1.27、BGA15_121_1.27、BGA17_144-3_1.27、BGA17_144-4_1.27、BGA17_144-5_1.27、BGA17_144_1.27、BGA17_169-3_1.27、BGA17_169-4_1.27、BGA17_169-5_1.27、BGA17_169_1.27、BGA19_169-3_1.27、BGA19_169-4_1.27、BGA19_169-5_1.27、BGA19_169_1.27、BGA19_196-3_1.27、BGA19_196-4_1.27、BGA19_196-5_1.27、BGA19_196_1.27、BGA21_225-3_1.27、BGA21_225-4_1.27、BGA21_225-5_1.27、BGA21_225_1.27、BGA21_256-3_1.27、BGA21_256-4_1.27、BGA21_256-5_1.27、BGA21_256_1.27、BGA23_289-3_1.27、BGA23_289-4_1.27、BGA23_289-5_1.27、BGA23_289_1.27、BGA23_324-3_1.27、BGA23_324-4_1.27、BGA23_324-5_1.27、BGA23_324_1.27、BGA25_324-3_1.27、BGA25_324-4_1.27、BGA25_324-5_1.27、BGA25_324_1.27、BGA25_361-3_1.27、BGA25_361-4_1.27、BGA25_361-5_1.27、BGA25_361_1.27、BGA27_400-3_1.27、BGA27_400-4_1.27、BGA27_400-5_1.27、BGA27_400_1.27、BGA27_441-3_1.27、BGA27_441-4_1.27、BGA27_441-5_1.27、BGA27_441_1.27、BGA29_441-3_1.27、BGA29_441-4_1.27、BGA29_441-5_1.27、BGA29_441_1.27、BGA29_484-3_1.27、BGA29_484-4_1.27、BGA29_484-5_1.27、BGA29_484_1.27、BGA31_529-3_1.27、BGA31_529-4_1.27、BGA31_529-5_1.27、BGA31_529_1.27、BGA31_576-3_1.27、BGA31_576-4_1.27、BGA31_576-5_1.27、BGA31_576_1.27、BGA33_576-3_1.27、BGA33_576-4_1.27、BGA33_576-5_1.27、BGA33_576_1.27、BGA33_625-3_1.27、BGA33_625-4_1.27、BGA33_625-5_1.27、BGA33_625_1.27、BGA35_676-3_1.27、BGA35_676-4_1.27、BGA35_676-5_1.27、BGA35_676_1.27、BGA35_729-3_1.27、BGA35_729-4_1.27、BGA35_729-5_1.27、BGA35_729_1.27、BGA37.5_784-3_1.27、BGA37.5_784-4_1.27、BGA37.5_784-5_1.27、BGA37.5_784_1.27、BGA37.5_841-3_1.27、BGA37.5_841-4_1.27、BGA37.5_841-5_1.27、BGA37.5_841_1.27、BGA40_900-3_1.27、BGA40_900-4_1.27、BGA40_900-5_1.27、BGA40_900_1.27、BGA40_961-3_1.27、BGA40_961-4_1.27、BGA40_961-5_1.27、BGA40_961_1.27、BGA42.5_1024-3_1.27、BGA42.5_1024-4_1.27、BGA42.5_1024-5_1.27、BGA42.5_1024_1.27、BGA42.5_1089-3_1.27、BGA42.5_1089-4_1.27、BGA42.5_1089-5_1.27、BGA42.5_1089_1.27、BGA45_1156-3_1.27、BGA45_1156-4_1.27、BGA45_1156-5_1.27、BGA45_1156_1.27、BGA45_1225-3_1.27、BGA45_1225-4_1.27、BGA45_1225-5_1.27、BGA45_1225_1.27、BGA47.5_1296-3_1.27、BGA47.5_1296-4_1.27、BGA47.5_1296-5_1.27、BGA47.5_1296_1.27、BGA47.5_1369-3_1.27、BGA47.5_1369-4_1.27、BGA47.5_1369-5_1.27、BGA47.5_1369_1.27、BGA50_1444-3_1.27、BGA50_1444-4_1.27、BGA50_1444-5_1.27、BGA50_1444_1.27、BGA50_1521-3_1.27、BGA50_1521-4_1.27、BGA50_1521-5_1.27、BGA50_1521_1.27、BGA7_16_1.27、BGA7_25_1.27、BGA8_25_1.27、BGA8_36_1.27、BGA9_25_1.27、BGA9_36_1.27、APEX-DIP6APEX-PD10APEX-PD12APEX-SIP3MO-003/10MO-003/14MO-004/10MO-004/14MO-004/16MO-018/20MO-019/24MO-019/28MO-020/36MO-020/40MO-021/16MO-021/24MO-021/36MO-022/20MO-022/42MO-023/36MO-023/50CLCC100CLCC132CLCC52CLCC68CQFP100CQFP120CQFP128CQFP132CQFP144CQFP148CQFP160CQFP164CQFP196CQFP28CQFP36CQFP44CQFP52CQFP68CQFP84DIP8DIP14DIP16DIP18DIP20DIP22L DIP24DIP24L DIP24XDIP28DIP28X DIP40X DIP48X LCC-SKT84LCC-SKT28LCC-SKT32LCC-SKT44LCC-SKT52LCC-SKT68LCC16LCC20LCC24LCC28LCC44LCC52LCC68LCC84MSOP10MLF-S DFN08PENTAWATTTO220-5TO3-8TO5-2TO5-8TO71TO72TO77MULTIWATT11V MULTIWATT13V MULTIWATT15VPGA64PGA68PLCC18/R PLCC18/RL PLCC20PLCC22/R PLCC28PLCC28/R PLCC32/R PLCC44PLCC52PLCC68PLCC84PLCC100PLCC124PQFP84PQFP100PQFP132PQFP164PQFP196PQFP244QFN12QFN16QFN20QFN20-4X4MM QFN28QFN32QFN44QFN68QFP44QFP64TQFN40TQFP100-14X14MMTQFP44-12X12MM TQFP64-12X12MM TQFP80-14X14MM QFP44-10X10QFP48-12X12QFP52-10X10QFP64-12X12QFP64-14X14QFP80-14X14QFP80-14X20QFP100-14X20QFP120-28X28QFP128-28X28QFP144-28X28QFP160-28X28QFP184-32X32SQFP208-14X20SQFP208-28X28SQFP224-20X28SQFP224-24X24SQFP576-44X44SQFP40F-6X6SQFP44-5X7SQFP48-5X5SQFP48-6X6SQFP48-7X7SQFP52-7X10类似的型号还有：SQFP100-10X14、SQFP100-12X12、SQFP100-14X14、SQFP100-7X10、SQFP108-10X14、SQFP108-12X12、SQFP108-14X14、SQFP112-10X10、SQFP120-10X10、SQFP120-14X14、SQFP120-14X20、SQFP128-14X14、SQFP128-14X20、SQFP136-12X12、SQFP140-10X14、SQFP144-12X12、SQFP144-20X20、SQFP148-10X14、SQFP152-14X20、SQFP152-20X20、SQFP160-14X20、SQFP168-14X14、SQFP176-14X14、SQFP176-20X28、SQFP176-24X24、SQFP184-20X20、SQFP184-20X28、SQFP184-24X24、SQFP192-20X20、SQFP208-14X20、SQFP208-28X28、SQFP216-14X20、SQFP216-28X28、SQFP224-20X28、SQFP224-24X24、SQFP232-20X28、SQFP232-24X24、SQFP24-5X5、SQFP240-32X32、SQFP248-20X20、SQFP248-32X32、SQFP256-20X20、SQFP256-28X40、SQFP264-28X28、SQFP264-28X40、SQFP272-28X28、SQFP272-36X36、SQFP280-36X36、SQFP296-24X24、SQFP300-20X28、SQFP304-24X24、SQFP304-32X32、SQFP304-40X40、SQFP308-20X28、SQFP312-32X32、SQFP312-40X40、SQFP32-5X5、SQFP32-5X7、SQFP32-6X6、SQFP324-28X40、SQFP32F-5X5、SQFP332-28X40、SQFP336-44X44、SQFP344-36X36、SQFP344-44X44、SQFP352-28X28、SQFP352-36X36、SQFP360-28X28、SQFP384-40X40、SQFP392-40X40、SQFP40-5X5、SQFP40-5X7、SQFP40-6X6、SQFP40-7X7、SQFP400-32X32、SQFP408-32X32、SQFP40F-6X6、SQFP424-44X44、SQFP432-28X40、SQFP432-44X44、SQFP44-5X7、SQFP440-28X40、SQFP456-36X36、SQFP464-36X36、SQFP48-5X5、SQFP48-6X6、SQFP48-7X7、SQFP512-40X40、SQFP52-5X7、SQFP52-7X10、SQFP520-40X40、SQFP56-5X5、SQFP56-6X6、SQFP56-7X7、SQFP568-44X44、SQFP576-44X44、SQFP60-5X7、SQFP60-7X10、SQFP64-10X10、SQFP64-6X6、SQFP64-7X7、SQFP68-5X7、SQFP68-7X10、SQFP70-7X7、SQFP72-10X10、SQFP76-7X10、SQFP80-10X10、SQFP80-10X14、SQFP80-12X12、SQFP80-7X7、SQFP88-10X10、SQFP88-10X14、SQFP88-12X12、SQFP92-7X10SOJ14/300SOJ14/350SOJ14/400SOJ14/450SOJ16/300SOJ16/350SOJ16/400SOJ16/450SOJ28/300SOJ28/350SOJ28/400SOJ28/450SOJ26/300类似的型号还有：SOJ18/300、SOJ18/350、SOJ18/400、SOJ18/450、SOJ20/300、SOJ20/350、SOJ20/400、SOJ20/450、SOJ22/300、SOJ22/350、SOJ22/400、SOJ22/450、SOJ24/300、SOJ24/350、SOJ24/400、SOJ24/450、SOJ26/300、SOJ26/350、SOJ26/400、SOJ26/450QSOP16SO14SO14W SO16SO16W SO24X SO36X类似型号还有：SO18W、SO20W、SO24W、SO24X、SO28W、SO28X、SO32W、SO32X、SO36W、SO36XSO8SO8W SOP6SOP8SOP10SOP12类似型号还有：SOP14、SOP16、SOP18、SOP20、SOP22、SOP24、SOP28、SOP30、SOP32、SOP36、SOP40、SOP42SSO48SSO56SSO64SSOP14SSOP16SSOP20SSOP24SSOP28SSOP36L SSOP48SSOP56VSOP48VSOP56TSOP6X14TSOP6X16TSOP6X18TSOP6X20TSOP8X14TSOP8X16TSOP8X18TSOP8X20TSOP10X14TSOP10X16TSOP10X18TSOP10X20TSOP12X14TSOP12X16TSOP12X18TSOP12X20TSSOP10TSSOP14TSSOP16TSSOP20TSSOP24TSSOP28TSSOP32TSSOP38TSSOP8。

protel99常用元件的电气图形符号和封装形式已有35 次阅读2009-12-25 22:11protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil. 2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。

11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。

protel常用元件库及电器符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0POT-LIN（滑动变阻器），两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB 时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P 沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

Protel常用元器件封装总结转帖的，只对我这种新手有用，雁过留声，高手路过可以补充，呵呵Protel常用元器件封装总结零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

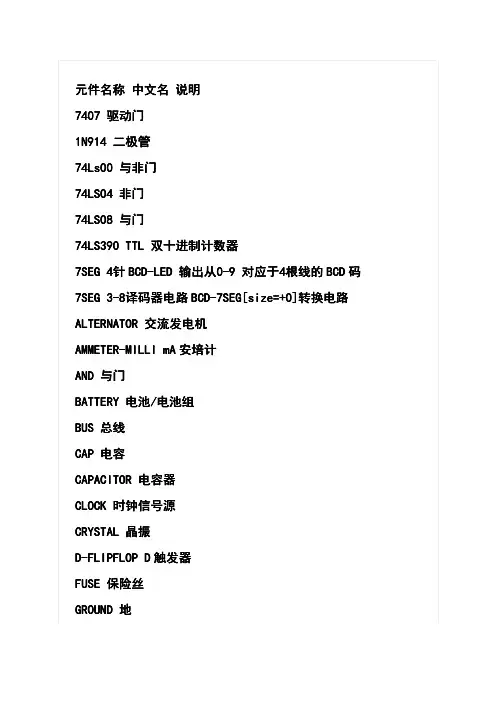

元件名称中文名说明7407驱动门1N914二极管74Ls00与非门74LS04非门74LS08与门74LS390TTL 双十进制计数器7SEG 4针BCD-LED 输出从输出从0-90-9对应于对应于44根线的BCD 码7SEG 3-83-8译码器电路译码器电路BCD-7SEG[size=+0]BCD-7SEG[size=+0]转换电路转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA 安培计AND 与门BATTERY 电池电池//电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行1616列液晶列液晶可显示可显示22行1616列英文字符，有列英文字符，有列英文字符，有88位数据总位数据总线线D0-D7D0-D7，，RS RS，，R/W R/W，，EN 三个控制端口（共三个控制端口（共141414线线），工作电压为，工作电压为5V 5V 5V。

没背光没背光，，和常用的和常用的1602B 1602B 功能和引脚一样功能和引脚一样（（除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG]逻辑探针用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击用鼠标点击,,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合手动闭合,,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV 伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL-AERIAL-天线；天线；天线；ATAHDD ATAHDD ATAHDD；；ATMEGA64ATMEGA64；；BATTERY BATTERY；；CELL CELL；；CRYSTAL-CRYSTAL-晶振；晶振；晶振；FUSE FUSE FUSE；；METER-METER-仪表；仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟是典型的基本元器模拟，，不表示具体型号，只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，发光二极管，LED LED LED，液晶等等，液晶等等PLDs &FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers &SoundersSwitches &Relays 开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74seriesTTL 74ALS seriesTTL 74AS seriesTTL74F seriesTTL74HC seriesTTL74HCT seriesTTL74LS seriesTTL74S seriesAnalog Ics模拟电路集成芯片Capacitors电容集合CMOS4000seriesConnectors排座，排插Data Converters ADC,DACDebugging Tools调试工具ECL10000Series------------------------------------------------------------PROTEUS元件库元件名称及中英对照AND与门ANTENNA天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDEG1整流桥二极管))整流桥((二极管集成块))BRIDEG2整流桥整流桥((集成块BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(LED(带小数点带小数点带小数点))ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP灯泡LAMP NEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFET MOS管MOTOR AC交流电机MOTOR SERVO伺服电机NAND与非门NOR或非门NOT非门NPN NPN三极管NPN-PHOTO感光三极管OPAMP运放OR或门PHOTO感光二极管PNP三极管NPN DAR NPN三极管PNP DAR PNP三极管POT滑线变阻器PELAY-DPDT双刀双掷继电器RES1.2电阻RES3.4可变电阻RESISTOR BRIDGE?桥式电阻RESPACK?电阻SCR晶闸管PLUG?插头PLUG AC FEMALE三相交流插头SOCKET?插座SOURCE CURRENT电流源SOURCE VOLTAGE电压源SPEAKER扬声器SW?开关SW-DPDY?双刀双掷开关SW-SPST?单刀单掷开关SW-PB按钮THERMISTOR电热调节器TRANS1变压器TRANS2可调变压器TRIAC?三端双向可控硅TRIODE?三极真空管VARISTOR变阻器ZENER?齐纳二极管7SEG-MPX数码管SW-PB开关----------------------------------------------------------------------PROTEUS原理图元器件库详细说明Device.lib包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB包括虚拟仪器和有源器件DIODE.LIB包括二极管和整流桥LCD、、LEDDISPLAY.LIB包括LCDBIPOLAR.LIB包括三极管FET.LIB包括场效应管ASIMMDLS.LIB包括模拟元器件VALVES.LIB包括电子管ANALOG.LIB包括电源调节器、运放和数据采样IC CAPACITORS.LIB包括电容系列4000系列COMS.LIB包括4000系列ECL10000系列ECL.LIB包括ECL10000MICRO.LIB包括通用微处理器OPAMP.LIB包括运算放大器RESISTORS.LIB包括电阻FAIRCHLD.LIB包括FAIRCHLD半导体公司的分立器件LINTEC.LIB包括LINTEC公司的运算放大器NATDAC.LIB包括国家半导体公司的数字采样器件NATOA.LIB包括国家半导体公司的运算放大器TECOOR.LIB包括TECOOR公司的SCR和TRIAC TEXOAC.LIB包括德州仪器公司的运算放大器和比较器ZETEX.LIB包括ZETEX公司的分立器件。

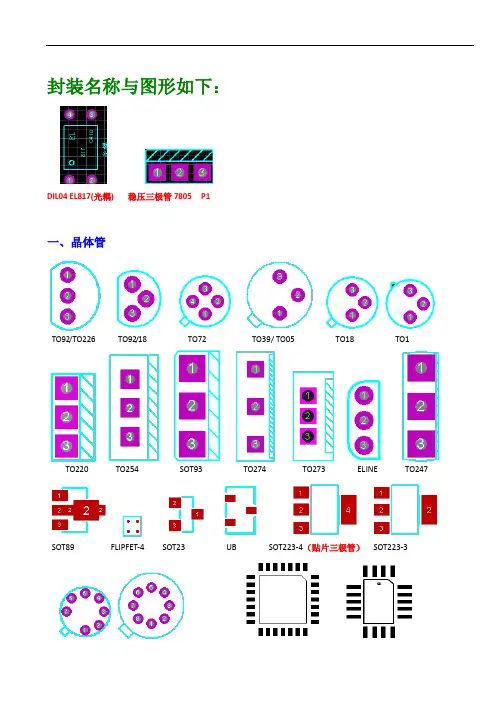

封装名称与图形如下：DIL04 EL817(光耦) 稳压三极管7805 P1一、晶体管TO92/TO226 TO92/18 TO72 TO39/ TO05 TO18 TO1TO220 TO254 SOT93 TO274 TO273 ELINE TO247SOT89 FLIPFET-4 SOT23 UB SOT223-4（贴片三极管）SOT223-3TO71 TO77 LCC28 PLCC18/RSO8 TSSOP8 SO8-1 SO8P SOT23-6 SO2TO263 DPAK SMD1/ SMD2 SMD01 SMD02DIL14 DIL08 DIRECTFET-MN DIRECTFET-SJ DIRECTFET-SHTO204 TO66 DIRECTFET-MT DIRECTFET-MQDIRECTFET-MZ DIRECTFET-ST DIRECTFET-SH DIRECTFET-MX DIRECTFET-SQSOT223-3 SOT23-3 SOT23-N SOT23 SOT89-N EM3 EM3-N TO236DIRECTFET-MZ SOT227 DPAK-7 TO220-5 AQLB AC LR LX2 AYAK AP LZ AEAA AM AT ADAR AHELINE-50 ELINE-75 ELINE-80 ELINE-100 IPAKP1 P3 TO126 TO202SC59 SC59-N UMD-N UMT TO262 TO274SMD05 SOT3 TO3 TO252 TO3PTO218 TO251 TO257 TO258TO46-2 TO46-3 TO46-4 TO5 TO92 TO92-100 TO92-2TO92-50 TO92-70 TO92-75 TO92-80 TO92/5 TO98二、晶振XTAL18 RESONATOR XTAL XTAL30三、电感IND1210 IND1812 IND603 IND805 IND2012 IND2825 IND3216 IND3225IND3225_MOL IND3230 IND4035 IND4516 IND4532 IND4532_MOLIND5038 IND5650 IND8530四、接插件音频类：DIN3 DIN5 DIN6 DIN8D接口类：D-09-M/F-R D-37-M/F-R D-25-M/F-R D-15-M/F-RDIL HeadersCONN-DIL8 CONN-DIL10 CONN-DIL14 CONN-DIL16 CONN-DIL20 CONN-DIL30 CONN-DIL40 Miscellaneous41612-1R-B-R 41612-2R-B-R 41612-2R-C-R41612-3R-C-R PICAXE-SOCKET PIN RP5-14-F SCART-1W Power CrimpSPEAKER PWR-02-F/M PWR-03-F/M PWR-06-F/M PWR-12-F/M PWR-24-F/M RF/MicrowaveRF-BNC-R RF-BNC-S RF-MCX-S RF-SMX-R RF-SMX-S Ribbon CableRIB 10 R RIB 10 S RIB 30 RRIB 30 S RIB 50 R RIB 50 R类似的还有：RIB 14 R/S, RIB 16 R/S, RIB 20 R/S, RIB 24 R/S, RIB 26 R/S, RIB 30 R/S, RIB 34 R/S RIB 40 R/S, RIB 64 R/SSIL HeadersCONN-SIL1 CONN-SIL10 CONN-SIL12 CONN-SIL18CONN-SIL2 CONN-SIL3 CONN-SIL4 CONN-SIL5类似的还有：CONN-SIL6, CONN-SIL7, CONN-SIL8, CONN-SIL9StackSTACK 09 F 1MM STACK 11 F 1MM STACK 15 F 1MM STACK 96 F 1MM类似的还有：STACK 09 M 1MM , STACK 11 M 1MM , STACK 15 M 1MM , STACK 25 F 1MM ,STACK 25 M 1MM , STACK 31 F 1MM , STACK 31 M 1MM , STACK 41 F 1MM ,STACK 41 M 1MM , STACK 51 F 1MM , STACK 51 M 1MM , STACK 96 M 1MM注：(元件的体积与引脚数成正比)TelecomsBT-IDC-03 BT-IDC-04 RJ-4-R RJ-6-R RJ-8-RTerminal BlocksTBLOCK-M2 TBLOCK-M3 TBLOCK-M4 TBLOCK-M6TBLOCK-M12 TBLOCK-I12 TBLOCK-I8 TBLOCK-I2TBLOCK-I3 TBLOCK-I4 TBLOCK-I5Tansition BlocksTRANS 10 DIL TRANS 14 DIL TRANS-10-Q TRANS-16-Q类似的还有：TRANS 16 DIL , TRANS 20 DIL , TRANS 26 DIL , TRANS 34 DIL , TRANS 40 DIL , TRANS 50 DIL TRANS-20-Q , TRANS-26-Q , TRANS-34-Q , TRANS-40-Q , TRANS-50-QUSBUSB USB-BWire CrimpCRIMP 03 1-25MM CRIMP 04 1-25MM类似的还有：CRIMP 06 1-25MM , CRIMP 08 1-25MM , CRIMP 10 1-25MM , CRIMP 12 1-25MM CRIMP 14 1-25MMSIL-100-02 SIL-100-02R SIL-100-20 SIL-100-20R类似的还有：SIL-100-03 ，SIL-100-03R ，SIL-100-04 ，SIL-100-04R ，SIL-100-05 ，SIL-100-05R SIL-100-06 ，SIL-100-06R ，SIL-100-07 ，SIL-100-07R ，SIL-100-08 ，SIL-100-08RSIL-100-10 ，SIL-100-10R ，SIL-100-15 ，SIL-100-15R ，SIL-100-20 ，SIL-100-20RSIL-156-02 SIL-156-02R SIL-156-03 SIL-156-03R类似的还有：SIL-156-04 ，SIL-156-04R ，SIL-156-05 ，SIL-156-05R ，SIL-156-06 ，SIL-156-06R SIL-156-08 ，SIL-156-08RSMTCRIMP 03 1-25MM SMTCRIMP 04 1-25MM SMTCRIMP 06 1-25MM SMTCRIMP 08 1-25MMSMTCRIMP 10 1-25MM SMTCRIMP 12 1-25MM SMTCRIMP 14 1-25MM SMTCRIMP2 04 1-25MMSMTCRIMP2 06 1-25MM SMTCRIMP2 10 1-25MM SMTCRIMP2 16 1-25MM五、Discrete ComponentsAxial CapacitorsAXIAL45 AXIAL60 AXIAL100 AXIAL275类似的还有：AXIAL50 ，AXIAL80 ，AXIAL120 ，AXIAL130 ，AXIAL140 ，AXIAL160AXIAL180 ，AXIAL200Axial ElectrolyticsELEC-AX45 ELEC-AX50 ELEC-AX160 ELEC-AX180类似的还有：ELEC-AX60 , ELEC-AX80 , ELEC-AX100 , ELEC-AX120 , ELEC-AX130 , ELEC-AX140ELEC-AX160整流桥堆BRIDGE1 BRIDGE2 BRIDGE3 BRIDGE4 DFMBRIDGE5 BRIDGE6 BRIDGE7 BRIDGE8DFS二极管60A2 CASE17 DIODE25 DIODE30 DIODE40D61-8SL DO194 DPAK-D6 HALFPAK LL34DMM DO14 DO15 DO201AD DO214DO220 DO220A DO247 DO27 MINIMELFDO35 DO41 DO7 DOP6 DSMELINE-2 ELINE-AK EM3-D5 EM3-D6 EM3-D8 LL41 MELFPOWIRTAB-H POWIRTAB-V R-6 SC59-D1 SC59-D5 SC59-D6SMA SMB SMC SOD-323 SOD106 SOD110SOD123 SOD523 SOD57 SOD80 SOD87 SOT-26SOD93 SOT-323/SOT-323-D2/SOT-323-D3 SOT-523-D1 ~ D4 SOT-363-D1 ~ D7SOT-653 SOT223-D1 SOT23-D1 ~ D7 SOT89-D6/D7 TO92- D3 UMD-D1 ~ D8 TO92-D1/D2TO224 TO249ElectrolyticsELECT-3 ~ 4 ELECT-10X10 ELECT-8X10 ELECT-8X6 ELECT-A6ELECT-B6 ELECT-C6 ELECT-D6 ELECT-D8 ELECT-D10ELECT-D13 ELECT-H15 ELECT-H20 ELECT-H25 General0402 0603 08050612 1206 1210 1808 1812（贴片电阻）2010 2220 / 2225 2512 2824 3827CC1005 CC1310 CC1608 CC2012 CC3216 CC3225 CC4532 CR1005 CR1608CR2012 CR3216 CR3225 FMD IMD MELF2012 MELF3216 MELF3516MELF5923 SC70-5 SC70-6 SOT143 SOT223-4 SOT23-5 SOT23-6 SOT23-8UM6 UB六、电容CAP-RAD10 CAP-RAD20 CAP-RAD30 CAP10 CAP11030pf电容CAP110M CAP15 CAP20 CAP20M CAP25MCAP30 CAP30M CAP35M CAP40 CAP40MCAP50M CAP55M CAP60 CAP70MCAP90 ELEC-RAD10 ELEC-RAD13 ELEC-RAD15M ELEC-RAD20M ELEC-RAD40类似的还有：ELEC-RAD25 ELEC-RAD25M ELEC-RAD35 ELEC-RAD35M ELEC-RAD40M ELEC-RAD50M ELEC-RAD65M ELEC-RAD70M ELEC-RAD75M ELEC-RAD80MELEC-RAD90M ELEC-RAD100MTANT-A TANT-B TANT-C TANT-D TANT-E TANT-HTC3216 TC3528 TC6032 TC7343可变电容：CU3225 CU4032 VAR-S05 VAR-S07VAR-S10 VAR-S14 VAR-S20数码管：DD14SEG-DIL18 7SEG-56 +A DD7SEG-56LED LDRMATRIX-5X7-18MM MATRIX-5X7-50MM MATRIX-8X8-20MM MATRIX-8X8-48MM可调电阻：PRE-HMIN PRE-HMT PRE-MT0．75 PRE-MT1．75PRE-SQ1 PRE-SQ2 PRE-SQ3 PRE-SQ4 PRE-VMINPRE-VMT电阻：RES40 RES50 RES60 RES90电阻RES120 RES180排阻：RESPACK-7 RESPACK-8继电器：RLY-MAGNECRAFT-A RLY-MAGNECRAFT-B RLY-NTE-46 RLY-NTE-A1（5V/12V继电器封装）RLY-NTE-B1 RLY-NTE-C RLY-OEG-OJRLY-OEG-OMI RLY-OEG-OMI-C RLY-OEG-OSARLY-OEG-OSZ RLY-OEG-PCI RLY-OEG-PCJ RLY-OEG-TSC-DRLY-OEGQUAZ-A RLY-OMRON-A1 RLY-OMRON-A2 RLY-OMRON-A3RLY-OMRON-B3 RLY-OMRON-C4 RLY-OMRON-D5 RLY-OMRON-D6RLY-OMRON-G2R-A1 RLY-OMRON-G2R-A3 RLY-OMRON-G2RL-C6RLY-OMRON-G2RL-C7 RLY-OMRON-G68-A1 RLY-OMRON-G68-A2 RLY-OMRON-G68-A3RLY-OMRON-G6C-1 RLY-OMRON-G6C-2 RLY-P&B-JWD RLY-P&B-JWSRLY-P&B-RT-12V RLY-P&B-RT-16V RLY-P&B-RT-8VRLY-P&B-T75 RLY-P&B-T7X RLY-P&B-T92-FRLY-TEXTELL-A RLY-TEXTELL-B RLY-TEXTELL-C开关：SW-DIP4 SW-DIP6 SW-DIP8 SW-PUSH1SW-PUSH2 SW-ROT TRIEMMER跳线：LINK20 LINK30 LINK40集成电路：DIL06 DIL08 DIL14 DIL16MAX485DIL18 DIL20 DIL22STC12C4052AD（单片机）DIL24 DIL24/28 DIL24NARDIL28 DIL28NAR DIL40DIL48 DIL56 DIL64DIL72 SPDIL24 SPDIL28 :说明：例、BGA 表示封装50 示芯片的边的长度1089 引脚的数量-5 表示芯片中间的框的大小（有的芯片没有如）表示芯片两引脚中心线间的距离类似的编号有：、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1mmBGA:BGA10_64_1 BGA10_84_1 BGA15_169_1 BGA15_169-3_1 BGA15_169-4_1BGA50_2401_1 BGA50_2401-3_1 BGA50_2401- 4_1 BGA50_2401- 5_1类似的编号有：BGA11_100_1、BGA11_81_1、BGA12_100_1、BGA12_100-3_1、BGA12_121_1、BGA12_121-3_1、BGA13_121_1、BGA13_121-3_1、BGA13_144_1、BGA13_144-3_1、BGA14_144_1、BGA14_144-3_1、BGA14_169_1、BGA14_169-3_1、BGA15_169_1、BGA15_169-3_1、BGA15_169-4_1、BGA15_196_1、BGA15_196-3_1、BGA15_196-4_1、BGA17_225_1、BGA17_225-3_1、BGA17_225-4_1、BGA17_256_1、BGA17_256-3_1、BGA17_256-4_1、BGA19_289_1、BGA19_289-3_1、BGA19_289-4_1、BGA19_289-5_1、BGA19_324-3_1、BGA19_324-4_1、BGA19_324-5_1、BGA19_324_1、BGA21_361-3_1、BGA21_361-4_1、BGA21_361-5_1、BGA21_361_1、BGA21_400-3_1、BGA21_400-4_1、BGA21_400-5_1、BGA21_400_1、BGA23_441-3_1、BGA23_441-4_1、BGA23_441-5_1、BGA23_441_1、BGA23_484-3_1、BGA23_484-4_1、BGA23_484-5_1、BGA23_484_1、BGA25_429-3_1、BGA25_429-4_1、BGA25_429-5_1、BGA25_429_1、BGA25_576-3_1、BGA25_576-4_1、BGA25_576-5_1、BGA25_576_1、BGA27_625-3_1、BGA27_625-4_1、BGA27_625-5_1、BGA27_625_1、BGA27_676-3_1、BGA27_676-4_1、BGA27_676-5_1、BGA27_676_1、BGA29_729-3_1、BGA29_729-4_1、BGA29_729-5_1、BGA29_729_1、BGA29_784-3_1、BGA29_784-4_1、BGA29_784-5_1、BGA29_784_1、BGA31_841-3_1、BGA31_841-4_1、BGA31_841-5_1、BGA31_841_1、BGA31_900-3_1、BGA31_900-4_1、BGA31_900-5_1、BGA31_900_1、BGA33_1024-3_1、BGA33_1024-4_1、BGA33_1024-5_1、BGA33_1024_1、BGA33_961-3_1、BGA33_961-4_1、BGA33_961-5_1、BGA33_961_1、BGA35_1089-3_1、BGA35_1089-4_1、BGA35_1089-5_1、BGA35_1089_1、BGA35_1156-3_1、BGA35_1156-4_1、BGA35_1156-5_1、BGA35_1156_1、、、、、、、、、BGA40_1444-3_1、BGA40_1444-4_1、BGA40_1444-5_1、BGA40_1444_1、BGA40_1521-3_1、BGA40_1521-4_1、BGA40_1521-5_1、BGA40_1521_1、、、、、、、、、BGA45_1849-3_1、BGA45_1849-4_1、BGA45_1849-5_1、BGA45_1849_1、BGA45_1936-3_1、BGA45_1936-4_1、BGA45_1936-5_1、BGA45_1936_1、、、、、、、、、BGA50_2304-3_1、BGA50_2304-4_1、BGA50_2304-5_1、BGA50_2304_1、BGA50_2401-3_1、BGA50_2401-4_1、BGA50_2401-5_1、BGA50_2401_1、BGA7_25_1、BGA7_36_1、BGA8_36_1、BGA8_49_1、BGA9_49_1、BGA9_64_1:类似的编号有：、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、APEX-DIP6 APEX-PD10 APEX-PD12 APEX-SIP3MO-003/10 MO-003/14 MO-004/10 MO-004/14 MO-004/16MO-018/20 MO-019/24 MO-019/28 MO-020/36 MO-020/40 MO-021/16MO-021/24 MO-021/36 MO-022/20 MO-022/42 MO-023/36MO-023/50 CLCC100 CLCC132 CLCC52 CLCC68CQFP100 CQFP120 CQFP128 CQFP132 CQFP144CQFP148 CQFP160 CQFP164 CQFP196 CQFP28CQFP36 CQFP44 CQFP52 CQFP68 CQFP84DIP8 DIP14 DIP16 DIP18 DIP20 DIP22L DIP24 DIP24L DIP24XDIP28 DIP28X DIP40X DIP48X LCC-SKT84LCC-SKT28 LCC-SKT32 LCC-SKT44 LCC-SKT52 LCC-SKT68LCC16 LCC20 LCC24 LCC28 LCC44 LCC52LCC68 LCC84 MSOP10 MLF-S DFN08 PENTAWATTTO220-5 TO3-8 TO5-2 TO5-8 TO71 TO72 TO77MULTIWATT11V MULTIWATT13V MULTIWATT15VPGA64 PGA68 PLCC18/R PLCC18/RL PLCC20PLCC22/R PLCC28 PLCC28/R PLCC32/R PLCC44PLCC52 PLCC68 PLCC84 PLCC100 PLCC124PQFP84 PQFP100 PQFP132 PQFP164 PQFP196PQFP244 QFN12 QFN16 QFN20 QFN20-4X4MM QFN28 QFN32QFN44 QFN68 QFP44 QFP64 TQFN40 TQFP100-14X14MMTQFP44-12X12MM TQFP64-12X12MM TQFP80-14X14MM QFP44-10X10 QFP48-12X12 QFP52-10X10QFP64-12X12 QFP64-14X14 QFP80-14X14 QFP80-14X20 QFP100-14X20QFP120-28X28 QFP128-28X28 QFP144-28X28 QFP160-28X28 QFP184-32X32SQFP208-14X20 SQFP208-28X28 SQFP224-20X28 SQFP224-24X24 SQFP576-44X44SQFP40F-6X6 SQFP44-5X7 SQFP48-5X5 SQFP48-6X6 SQFP48-7X7 SQFP52-7X10类似的型号还有：SQFP100-10X14、SQFP100-12X12、SQFP100-14X14、SQFP100-7X10、SQFP108-10X14、SQFP108-12X12、SQFP108-14X14、SQFP112-10X10、SQFP120-10X10、SQFP120-14X14、SQFP120-14X20、SQFP128-14X14、SQFP128-14X20、SQFP136-12X12、SQFP140-10X14、SQFP144-12X12、SQFP144-20X20、SQFP148-10X14、SQFP152-14X20、SQFP152-20X20、SQFP160-14X20、SQFP168-14X14、SQFP176-14X14、SQFP176-20X28、SQFP176-24X24、SQFP184-20X20、SQFP184-20X28、SQFP184-24X24、SQFP192-20X20、SQFP208-14X20、SQFP208-28X28、SQFP216-14X20、SQFP216-28X28、SQFP224-20X28、SQFP224-24X24、SQFP232-20X28、SQFP232-24X24、SQFP24-5X5、SQFP240-32X32、SQFP248-20X20、SQFP248-32X32、SQFP256-20X20、SQFP256-28X40、SQFP264-28X28、SQFP264-28X40、SQFP272-28X28、SQFP272-36X36、SQFP280-36X36、SQFP296-24X24、SQFP300-20X28、SQFP304-24X24、SQFP304-32X32、SQFP304-40X40、SQFP308-20X28、SQFP312-32X32、SQFP312-40X40、SQFP32-5X5、SQFP32-5X7、SQFP32-6X6、SQFP324-28X40、SQFP32F-5X5、SQFP332-28X40、SQFP336-44X44、SQFP344-36X36、SQFP344-44X44、SQFP352-28X28、SQFP352-36X36、SQFP360-28X28、SQFP384-40X40、SQFP392-40X40、SQFP40-5X5、SQFP40-5X7、SQFP40-6X6、SQFP40-7X7、SQFP400-32X32、SQFP408-32X32、SQFP40F-6X6、SQFP424-44X44、SQFP432-28X40、SQFP432-44X44、SQFP44-5X7、SQFP440-28X40、SQFP456-36X36、SQFP464-36X36、SQFP48-5X5、SQFP48-6X6、SQFP48-7X7、SQFP512-40X40、SQFP52-5X7、SQFP52-7X10、SQFP520-40X40、SQFP56-5X5、SQFP56-6X6、SQFP56-7X7、SQFP568-44X44、SQFP576-44X44、SQFP60-5X7、SQFP60-7X10、SQFP64-10X10、SQFP64-6X6、SQFP64-7X7、SQFP68-5X7、SQFP68-7X10、SQFP70-7X7、SQFP72-10X10、SQFP76-7X10、SQFP80-10X10、SQFP80-10X14、SQFP80-12X12、SQFP80-7X7、SQFP88-10X10、SQFP88-10X14、SQFP88-12X12、SQFP92-7X10SOJ14/300 SOJ14/350 SOJ14/400 SOJ14/450 SOJ16/300 SOJ16/350SOJ16/400 SOJ16/450 SOJ28/300 SOJ28/350 SOJ28/400 SOJ28/450 SOJ26/300类似的型号还有：SOJ18/300、SOJ18/350、SOJ18/400、SOJ18/450、SOJ20/300、SOJ20/350、SOJ20/400、SOJ20/450、SOJ22/300、SOJ22/350、SOJ22/400、SOJ22/450、SOJ24/300、SOJ24/350、SOJ24/400、SOJ24/450、SOJ26/300、SOJ26/350、SOJ26/400、SOJ26/450QSOP16 SO14 SO14W SO16 SO16W SO24X SO36X类似型号还有：SO18W、SO20W、SO24W、SO24X、SO28W、SO28X、SO32W、SO32X、SO36W、SO36XSO8 SO8W SOP6 SOP8 SOP10 SOP12类似型号还有：SOP14、SOP16、SOP18、SOP20、SOP22、SOP24、SOP28、SOP30、SOP32、SOP36、SOP40、SOP42SSO48 SSO56 SSO64 SSOP14 SSOP16 SSOP20 SSOP24SSOP28 SSOP36L SSOP48 SSOP56 VSOP48 VSOP56TSOP6X14 TSOP6X16 TSOP6X18 TSOP6X20TSOP8X14 TSOP8X16 TSOP8X18 TSOP8X20TSOP10X14 TSOP10X16 TSOP10X18 TSOP10X20TSOP12X14 TSOP12X16 TSOP12X18 TSOP12X20TSSOP10 TSSOP14 TSSOP16 TSSOP20 TSSOP24 TSSOP28 TSSOP32TSSOP38 TSSOP8。

常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N 沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
