SKF带座外球面轴承型号说明

SKF轴承型号后缀含义说明(2012-05-03 23:10:53)转载▼SKF轴承型号后缀D - K部分说明SKF轴承型号多达上万种，因此每个轴承型号都有着特别的区分方法和应用材料，以及相应的尺寸和游隙，保持架等等，故此就有了SKF轴承后缀的出现，它同样是SKF轴承型号的重要组成部分，我们可以通过SKF轴承型号的后缀部分就可以轻松辨别轴承的各项指标。

SKF轴承型号后缀D - F部分说明 SKF轴承型号后缀G - K部分说明D 1. 偏差或修改的内部设计，外形尺寸相同；原则上，字母的含义同特定轴承系列联系在一起。

例如：3310 D 带双组件内圈的双列角接触球轴承K 40×45×17 D 分离式滚针和保持架组件（径向）2. 符合ABMA标准（通常为英制）的双列圆锥滚子轴承带两个滚子和保持架组件的内圈（双圆锥）或带两个滚道的外圈（双冲压外圈）DB 两个单列深沟球轴承（1），单列角接触球轴承（2）或单列圆锥滚子轴承，为背对背配对的安装配合；DB后面的字母，表示安装前轴承对的轴向内游隙或预负荷程度；对于配对的圆锥滚子轴承，内圈和/或外圈之间的隔圈的设计和配置，以放在DB之间的两位数和后面的字母表示。

A 轻预负荷（2）B 大于A（2）的预负荷C 大于B（2）的预负荷CA 轴向游隙小于普通组（1,2）CB 标准轴向游隙（1,2）CC 轴向游隙大于普通组（1,尼龙输送带,2）C 特殊轴向游隙, μmGA 轻预负荷 (1)GB 中预负荷（1）G 特殊预负荷, daNDF 两个单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承为面对面配对的安装配合；DF后面的字母在DB 一节说明。

DG 用于通用配合的两个单列角接触球轴承，即配对用于背对背，面对面或前后配对的安装；轴向内游隙和预负荷的补充型号在DB 一节说明。

DH 带两个轴承箱垫圈的单向推力轴承DR 两个单列深沟球轴承或圆柱滚子轴承配对，均匀分布径向负荷DS 1. 带两个轴垫圈的单向推力轴承2. 分离式径向滚针和保持架组件DT 两个单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承为前后配对的安装配合；对于配对的圆锥滚子轴承，内圈和/或外圈之间的隔圈的设计和配置，以紧接在DT后面的两位数表示。

看懂SKF轴承上面的型号、安装SKF轴承，这一条搞全了！江南泵阀--专业氟塑料泵--值得信赖有氟密管阀- 非金属阀门专业制造商优质弯头法兰弯管三通等管件生产企业本文章分三部分，阅读和看完视频需要近20分钟！第一部分：轴承安装视频第二部分：SKF轴承的符号解读第三部分：轴承安装规则与注意事项各种轴承的内部结构和安装要求先来了解一下SKF轴承的命名规则基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。

SKF轴承型号前缀：IR-23232AR：球与保持架组件或滚子与保持架组件IR：径向轴承的内圈K：圆柱滚子与保持架推力组件K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）L：分离型轴承的内圈或外圈OR-：径向轴承的外圈R：除去内圈或外圈的分离轴承W：不锈钢深沟球轴承WF：外圈带法兰的不锈钢深沟球轴承WS：圆柱滚子推力轴承的轴圈GS——推力圆柱滚子，推力滚针轴承座圈。

L30207——圆锥滚子轴承30207的外圈。

WS——推力圆柱滚子，推力滚针轴圈。

例： WS81107——推力圆柱滚子轴承81107的轴圈。

SKF轴承型号后缀：3204-ATN9A：内部设计2RS1：外部设计TN9：保持架设计WT：变型SKF轴承型号后缀——内部设计：轴承后缀为A、B、C、D、E或其它以这些字母为字首的代号表示内部设计有差异或经改良。

基本尺寸保持不变，但一般的规定为不同的字母用于某些既定的轴承类型或系列，而其意义也不同。

例：4210A：双列深沟球轴承，不带装球缺口22314E：球面滚子轴承，经优化内部设计。

7306B：单列角接触球轴承，接触角为40度。

7205B：单列角接触球轴承，接触角40度和优化的内部设计。

SKF轴承型号后缀——外部设计：外部设计表示经改良的结构如在外圈加工凹槽以安装密封、防尘盖或止动环等。

RS1或2RS1表示轴承一侧或两侧带附着冲压钢片的丙烯腈丁二烯橡胶密封。

SKF轴承型号说明前缀：GS——圆柱滚子推力轴承的座圈K——圆柱滚子-保持架推力组件K-——ABMA标准系列的英制圆锥滚子轴承内圈连滚子-保持架组件（CONE）或外圈（CUP）L——分离型轴承的内圈或外圈R——分离型轴承的内圈或外圈连滚子-保持架组件W——不锈钢深沟球轴承WS——圆柱滚子推力轴承的轴圈ZE——用于电控法安装的轴承后缀：A——经过改进或稍作改变的内部设计。

外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。

例如：4210A-不带装球缺口的双列深沟球轴承；3220A-接触角为30°的双列角接触球轴承AC——接触角为25°的单列角接触球轴承ADA——外圈上的止动槽经过改进，剖分的内圈由一个固定环固定B——经过改进或稍作改变的内部设计。

外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。

例如：7224B-接触角为40°的单列角接触球轴承；32210B-接触角较大的圆锥滚子轴承Bxx(x)——B与一个两位或三位数组合，用来表示一些没有合适后缀的变型。

如B20-缩窄的宽度公差C——经过改进或稍作改变的内部设计。

外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。

例如：21306C-球面滚子轴承，带两个窗式冲压钢保持架、内圈无挡边和带一个由内圈引导的导圈CA——1.C型球面滚子轴承，带叉型机加工黄铜保持架、内圈两侧有挡边和带一个由内圈引导的导圈2.通用配组轴承，在背对背或面对面配置时，轴向游隙小于普通组（CB）CAC——CA型球面滚子轴承，滚子的引导经过改进CB——1. 通用配组轴承，在背对背或面对面配置时，轴向游隙为普通组2.双列角接触球轴承，特定的轴向游隙CC——1. C型球面滚子轴承，滚子的引导经过改进2. 通用配组轴承，在背对背或面对面配置时，轴向游隙大于普通组（CB）CLN——圆缀滚子轴承，缩窄套圈宽度和总宽度的公差带，符合ISO公差等级6XCL0——精度符合ANSI/ABMA19.2：1994标准公差等级0，用于英制圆锥滚子轴承CL00——精度符合ANSI/ABMA19.2：1994标准公差等级00，用于英制圆锥滚子轴承CL3——精度符合ANSI/ABMA19.2：1994标准公差等级3，用于英制圆锥滚子轴承CL7C——用于圆锥滚子轴承，有特殊的摩擦特性和更高的旋转精度CN——普通组径向游隙，通常仅用于与以下字母组合来表示较窄或偏移的游隙范围CNH-缩窄的游隙范围，相当于普通组游隙范围的上半部分CNM-缩窄的游隙范围，相当于普通组游隙范围的一半CNL-缩窄的游隙范围，相当于普通组游隙范围的下半部分CNP-偏移的游隙范围，相当于普通组游隙范围的上半部分和C3游隙范围的下半部分的组成CNR-具有符合DIN 620-4：1982的普通组游隙的圆柱滚子轴承以上的字母H、M、L和P，同时适用于以下的游隙组别合成对应的意义：C2、C3、C4和C5，如C2HCV——改进内部设计，满装圆柱滚子轴承CS——轴承一侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈CS2——轴承一侧带具钢骨架的氟橡胶（FPM）接触式密封圈CS5——轴承一侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈2CS——轴承两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈2CS2——轴承两侧带具钢骨架的氟橡胶（FPM）接触式密封圈2CS5——轴承两侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈C1——径向游隙小于C2C2——径向游隙小于普通组（CN）C3——径向游隙大于普通组（CN）C4——径向游隙大于C3C5——径向游隙大于C4C02——缩窄的内圈旋转精度公差C04——缩窄的外圈旋转精度公差C08——C02+C04C083——C02+C04+C3C10——缩窄的内径和外径公差D——经过改进或稍作改变的内部设计。

SKF型号说明SKF 型号说明类型前缀后缀型号——轴承类型的确定0 0 □双列角接触球轴承1 1 □自动调心球轴承2 2 □球面滚子轴承，球面滚子推力轴承3 3 □圆锥滚子轴承4 4 □双列深沟球轴承5 5 □推力球轴承6 6 □深沟球轴承7 7 □角接触球轴承8 8 □圆柱滚子推力轴承B BK 封口冲压外圈滚针轴承C C CARB?H HK 开口冲压外圈滚针轴承K K 滚针与保持架推力组件N N 圆柱滚子轴承N 第二个字母，有时候第三个字母，用来确定法兰结构，例如：NJ, NU, NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。

N NA 外形尺寸符合ISO 15的滚针轴承N NK 滚针轴承Q QJ 四点接触球轴承T T□圆锥滚子轴承，公制尺寸符合ISO 355-1977T □□尺寸符合ABMA系列的英制圆锥滚子轴承按照符合ANSI-ABMA标准19的不同系统来表示型号（参阅前缀K-之下）基本型号——特种轴承特种轴承的基本型号通常是轴承图纸的编号。

这些图纸编号通常是六位或七位数的数字，一般没有轴承类型、大小或设计的任何标示。

在原设计基础上改进的轴承经常带有后缀A到E或这些字母的组合，例如AB，加在原来的图纸编号之后。

这些后缀的意义是针对实际轴承的，因此必须参阅实际图纸。

近来，图纸编号带有Bxxx前缀，其中B代表轴承，其余三位确定轴承类型。

在某些情况下，省略第四个字母。

最近又推出了四位数之前加一个前缀来确定轴承类型，用连字号分开，例如BB1-3001，而不是六位数或七位数的图纸编号。

补充型号—前缀前缀是用来确定轴承的组成部分，通常其后跟有完整轴承的型号，或用来避免与其它轴承型号混淆。

例如，它们按照ANSI/ABMA标准19所说明的（主要）用于英制轴承的系统，用在圆锥滚子轴承型号之前。

A AR- 球或滚子与保持架组件G GS 圆柱滚子推力轴承的轴承座圈I IR- 径向轴承的内圈K K 圆柱滚子推力轴承的滚子与保持架组件K K- 符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）（正被逐步淘汰）类型前缀后缀型号——轴承类型的确定L L 分离型轴承的单一内圈或外圈O OR- 径向轴承的外圈R R 除去内圈或外圈的分离轴承W W 不锈钢深沟球轴承W WF 外圈带法兰的不锈钢深沟球轴承W WS 圆柱滚子推力轴承的轴圈Z ZE 带有 SensorMount? 特性的轴承补充名称 - 后缀A A 外形尺寸相同，内部设计有所偏差或修改。

SKF轴承型号的规则SKF是世界著名轴承制造商之一，其产品种类齐全，涵盖了各种不同类型和尺寸的轴承。

SKF轴承型号的命名规则是基于一套统一的体系，以方便用户选择和识别不同型号的轴承。

下面将详细介绍SKF轴承型号的规则。

首先，我们来看球轴承的型号命名规则。

球轴承的型号以"6"开头，后面的数字代表轴承的尺寸。

通常情况下，球轴承的尺寸越大，数字也越大。

例如，6203代表内径为17mm、外径为40mm、宽度为12mm的球轴承。

圆柱滚子轴承的型号命名规则与滚子轴承类似，以"N"开头，后面的数字代表轴承的尺寸。

此外，圆柱滚子轴承的型号还会有一个后缀，用以描述轴承的特点。

例如，NJ2204E代表内径为20mm、外径为47mm、宽度为18mm，并且具有能够承受轴向载荷的圆柱滚子轴承。

在SKF轴承型号中，除了数字外，还存在着一些字母和符号，用以描述轴承的特点和互换性能。

例如，C代表轻型轴承，E代表加大内径设计，TN代表塑料保持架，RS代表密封轴承。

此外，SKF还为其轴承型号设置了一些前缀和后缀，用于描述轴承的特性和用途，如前缀C3代表轴承内径与公差的组合，后缀2RS表示具有双面橡胶密封圈的轴承。

需要注意的是，SKF轴承型号并不仅仅局限于以上举例的几种类型，实际上，SKF还提供了更多不同类型和尺寸的轴承。

每一种轴承型号都有其特定的命名规则，但都遵循了一定的规律，以便用户能够迅速识别和选择适合的轴承。

总之，SKF轴承型号的规则是基于一套统一的体系，以方便用户选择和识别不同型号的轴承。

通过了解SKF轴承型号的命名规则，用户可以更加方便地选购和使用SKF的轴承产品。

《SKF轴承座的使用及型号说明》SKF轴承配合适合的标准轴承座一起使用，可以简化在维护方面的工作。

SKF轴承座具有以下优点：多种不同的设计和广阔的尺寸范围先进的设计和优良的品质SNL 轴承座，2、3、5和6系列SNL轴承座是SKF轴承座中最常用的一种。

这种设计的轴承座具有多种功能，能满足广泛应用的要求。

SNL 轴承座，30和31系列大型的SNL 30和SNL 31轴承座是SKF从小型SNL轴承座中积累的经验，再将其扩展至更大轴径的应用。

这些轴承座是在SD轴承座的基础上开发出来的，在尺寸上彼此可以互换。

30和31系列的SNL轴承座适用于以下的轴承：230、231和240系列球面滚子轴承 C 30和C 31系列的CARB轴承SONL轴承座采用油润滑并带甩油环的SONL轴承座是用于高转速和高温的轴承配置。

这些轴承座是在SLFN轴承座的基础上开发出来的，在尺寸上彼此可以互换。

SONL轴承座是剖分式的设计，适用于以下的轴承：222系列的球面滚子轴承C 22系列CARB轴承SDG轴承座SDG轴承座是为大型的轴承配置而设计的。

SDG轴承座是剖分式的设计，适用于以下的轴承：多种尺寸系列的球面滚子轴承和CARB圆环滚子轴承直身轴上配紧定套的轴承，轴径由125到530mm安装在阶梯轴上圆柱形轴颈，配紧定套的轴承，轴径由125至530mm安装在阶梯轴上圆柱形轴颈，配退卸套的轴承，轴径由135至600mm安装在阶梯轴上圆柱形轴颈的轴承，轴径由140至710mmSAF轴承座SAF轴承座是专为英制轴的应用而设计的。

SAF轴承座是剖分式的设计，适用于以下的轴承：2和13系列的自动调心球轴承222,223和230系列的球滚子轴承C 22,C 23和C 30系列的CARB轴承SDAF轴承座SDAF轴承座是专为英制轴的应用而设计的，其坚固的结构更特别适用于承受重轴向负荷和冲击负荷。

SDAF轴承座是剖分式的设计，适用于以下的轴承：222和223系列的球面滚子轴承C22和C23系列的CARB轴承SBD轴承座整体式的SBD轴承座不仅可承受作用在支承面的重负荷，还可以作用在不同方向的重负荷。

瑞典SKF轴承的型号表示方法下面是关于SKF轴承的型号说明供大家参考：型号——轴承类型的确定0 双列角接触球轴承1 自动调心球轴承2 球面滚子轴承，球面滚子推力轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触球轴承8 圆柱滚子推力轴承BK 封口冲压外圈滚针轴承C CARB圆环滚子轴承HK 开口冲压外圈滚针轴承K 滚针与保持架推力组件N 圆柱滚子轴承第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ, NU, NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。

NA 外形尺寸符合ISO 15的滚针轴承NK 滚针轴承QJ 四点接触球轴承T 圆锥滚子轴承，公制尺寸符合ISO 355-1977尺寸符合ABMA系列的英制圆锥滚子轴承按照符合ANSI-ABMA标准19的不同系统来表示型号（参阅前缀K-之下）型号—补充型号—前缀前缀是用来确定轴承的组成部分，通常其后跟有完整轴承的型号，或用来避免与其它轴承型号混淆。

例如，它们按照ANSI/ABMA标准19所说明的（主要）用于英制轴承的系统，用在圆锥滚子轴承型号之前。

AR- 球或滚子与保持架组件GS 圆柱滚子推力轴承的轴承座圈IR- 径向轴承的内圈K 圆柱滚子推力轴承的滚子与保持架组件K- 符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）（正被逐步淘汰）L 分离型轴承的单一内圈或外圈OR- 径向轴承的外圈R 除去内圈或外圈的分离轴承W 不锈钢深沟球轴承WF 外圈带法兰的不锈钢深沟球轴承WS 圆柱滚子推力轴承的轴圈ZE 带有SensorMount® 特性的轴承型号—补充型号—后缀后缀是用来识别在某些方面不同于原设计、或不同于目前的标准设计的设计或变型。

后缀分成各个组别，当需要识别不止一种特点时; 后缀的次序如图11 的系统所示。

下面列出最常用的后缀。

注意，并非所有变型都有供应。

skf带座轴承型号尺寸SKF带座轴承（Pillow Block Bearings）是一种常用的机械零件，它能够在旋转轴上提供支撑和定位功能。

本文将介绍一些常见的SKF带座轴承型号及其尺寸。

1. SKF SY 20 TF带座轴承SKF SY 20 TF带座轴承是一种直径为20毫米的轴承，它采用灰铸铁座体和球轴承结构，配有标准内螺纹孔和润滑孔。

该型号的带座轴承适用于轻型应用，如食品加工设备、输送带、辊道和包装机械等。

2. SKF SY 40 TF带座轴承SKF SY 40 TF带座轴承直径为40毫米，与SY 20 TF相比，它具有更高的承载能力和更大的座体尺寸。

这种带座轴承通常用于重型应用，如冶金设备、矿山机械和建筑工程机械等。

3. SKF UCP 205带座轴承SKF UCP 205带座轴承直径为25毫米，它采用灰铸铁座体和球轴承结构。

该型号的带座轴承常用于农业机械、纺织机械和食品加工设备等领域。

4. SKF UCFL 204带座轴承SKF UCFL 204带座轴承直径为20毫米，它采用两个螺栓固定座体和球轴承结构。

该型号的带座轴承适用于机床、冶金机械和化工设备等场合。

5. SKF UCF 208带座轴承SKF UCF 208带座轴承直径为40毫米，它采用四个螺栓固定座体和球轴承结构。

这种带座轴承通常用于冶金设备、矿山机械和建筑工程机械等重型应用。

除了上述提到的型号之外，SKF还提供了许多其他尺寸和型号的带座轴承，以满足不同应用的需求。

这些带座轴承具有高质量、耐用和可靠的特点，能够在恶劣的工作环境下正常运行。

SKF带座轴承的安装和维护非常重要。

在安装时，应确保座体和轴承之间的配合间隙适当，并使用适当的润滑剂。

在使用过程中，要定期检查轴承的运行状态，及时更换磨损或损坏的部件，并进行适当的润滑。

SKF带座轴承是一种常见且重要的机械零件，它能够提供轴承支撑和定位功能，广泛应用于各种机械设备中。

选择合适的型号和尺寸的带座轴承对于设备的正常运行至关重要，因此在选型和使用过程中应仔细考虑各种因素，并按照SKF的安装和维护要求进行操作。

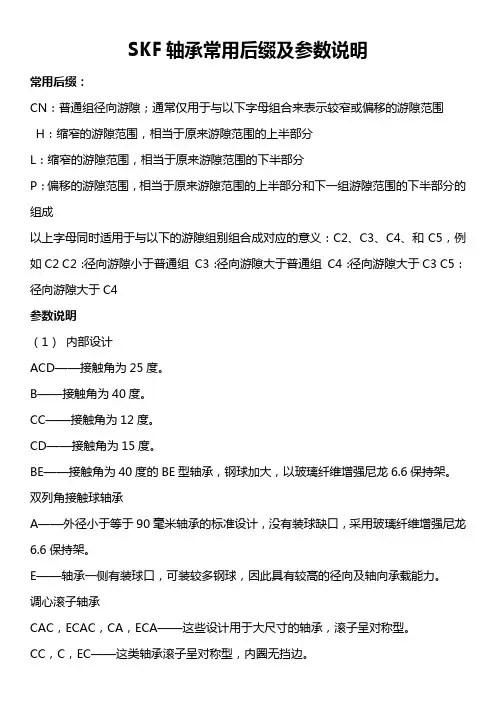

SKF轴承常用后缀及参数说明常用后缀：CN：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半部分L：缩窄的游隙范围，相当于原来游隙范围的下半部分P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5，例如C2 C2：径向游隙小于普通组C3：径向游隙大于普通组C4：径向游隙大于C3 C5：径向游隙大于C4参数说明（1）内部设计ACD——接触角为25度。

B——接触角为40度。

CC——接触角为12度。

CD——接触角为15度。

BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。

双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。

调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。

E——是SKF公司采用最新标准设计。

E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。

圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。

B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。

EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。

-2F——外球面球轴承两侧带甩尘挡圈。

-2FF——外球面球轴承两侧带组合甩尘挡圈。

G——通用配对单列角接触球轴承。

面对面或背靠背排列时，轴承内有一定的安装前预载荷。

SKF带座外球面轴承 Y-轴承单元型号说明
SKF带座外球面轴承 Y-轴承单元的代号由以下各部分组成：
◆一个表示轴承座类型和材料的前缀
◆一个尺寸代号
◆一个表示安装的轴承的后缀
◆表示其他特征的后缀
SKF轴承单元和轴承座的前缀
这些前缀由1到6个字母组成。

现将产品表中出现的各种前缀，按字母顺序解释如下：
SKF带座外球面轴承尺寸代号
SKF Y-轴承单元的尺寸代号表示所含Y-轴承的内径。

◆公制轴，单位为毫米，无代码，例如：SY 25 TF
◆英制轴，单位为英寸，无代码，例如：SY 1.1/2 TF
轴承座的表示方法是，轴承系列代号中的“2”被“5”取代，后面跟有所含轴承的尺寸代号，例如：SYJ 508 表示带40毫米（或者相应英制尺寸）内径的轴承。

冲压钢轴承座具有轴承的外径，单位为毫米，无代码，例如：PF 52。

表示SKF Y-轴承单元的代号。

SKF轴承型号详解轴承的代号一个完整的SKF轴承型号是由基本代号加上一个或多个补充代号组成（也有些轴承可能不带任何补充代号）,就是我们称之为前缀和后缀。

SKF 轴承的外包装上会标出完整的轴承型号，即基本代号和补充代号，但由于制造的一些原因，有些情况下，在轴承上标注的型号可能是不完整的。

基本代号表示轴承的类型，尺寸和标准的设计，而补充代号表示轴承结构的一些变化（变型）和轴承组件的特殊性。

基本代号：23230补充代号：23230CC/W3323230（轴承类型）(0):双列角接触球轴承1：自动调心球轴承2：球面滚子轴承及球面滚子推力轴承3：圆锥滚子轴承4：双列深沟球轴承5：推力球轴承6：单列深沟球轴承7：单列角接触球轴承8：圆柱滚子推力轴承N：圆柱滚子轴承QJ:四点接触球轴承C：CARB圆环滚子轴承23230（宽度）在这里第二数字是代表宽度系列，根据不同的轴承类型，表示轴承的宽度或高度。

大部分的深沟球轴承在型号上不显示这个数字。

23230（外径）在这里第三个数字代表外径23230（内径）在这里最后两个数字代表的是轴承的内径。

最后两个数字乘以5就是内径d，单位为毫米。

但只适用于内径20mm到500mm的轴承。

当轴承的内径小于10mm或大于等于500mm时，在斜杠后的数字直接表示其内径的大小，单位为mm。

（有些较小的轴承会省略斜杠），例如：轴承623的内径为3mm，轴承618/8的内径为8mm，轴承240/500的内径为500mm。

当轴承的内径为10mm、12mm、15mm或17mm 时，用以下代号表示：00=10mm、01=12mm、02=15mm和03=17mm。

最后给大家一个例子作为参考基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。

SKF轴承型号前缀：IR-23232AR：球与保持架组件或滚子与保持架组件IR：径向轴承的内圈K：圆柱滚子与保持架推力组件K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）L：分离型轴承的内圈或外圈OR-：径向轴承的外圈R：除去内圈或外圈的分离轴承W：不锈钢深沟球轴承WF：外圈带法兰的不锈钢深沟球轴承WS：圆柱滚子推力轴承的轴圈GS——推力圆柱滚子，推力滚针轴承座圈。

SKF轴承参数说明SKF轴承常用后缀及参数说明常用后缀：CN：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半部分L：缩窄的游隙范围，相当于原来游隙范围的下半部分P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5，例如C2 C2：径向游隙小于普通组 C3：径向游隙大于普通组 C4：径向游隙大于C3 C5：径向游隙大于C4参数说明（1）内部设计ACD——接触角为25度。

B——接触角为40度。

CC——接触角为12度。

CD——接触角为15度。

BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。

双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。

调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。

E——是SKF公司采用最新标准设计。

E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。

圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。

B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。

EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。

-2F——外球面球轴承两侧带甩尘挡圈。

-2FF——外球面球轴承两侧带组合甩尘挡圈。

G——通用配对单列角接触球轴承。

skf带座轴承型号尺寸skf带座轴承是一种常用的机械零件，用于支撑旋转轴的运动。

它由一个外圈、一个内圈、一组滚动体和一个保持架组成。

本文将介绍几种常见的skf带座轴承型号及其尺寸。

1. SKF UC 204 带座轴承SKF UC 204 带座轴承的尺寸为20毫米内径、47毫米外径和31毫米宽度。

它适用于直径为20毫米的轴。

2. SKF UCFL 205 带座轴承SKF UCFL 205 带座轴承的尺寸为25毫米内径、130毫米外径和34毫米宽度。

它适用于直径为25毫米的轴。

3. SKF UCP 206 带座轴承SKF UCP 206 带座轴承的尺寸为30毫米内径、62毫米外径和38.1毫米宽度。

它适用于直径为30毫米的轴。

4. SKF UCF 207 带座轴承SKF UCF 207 带座轴承的尺寸为35毫米内径、72毫米外径和42.9毫米宽度。

它适用于直径为35毫米的轴。

5. SKF UCFC 208 带座轴承SKF UCFC 208 带座轴承的尺寸为40毫米内径、100毫米外径和49.2毫米宽度。

它适用于直径为40毫米的轴。

这些skf带座轴承型号尺寸的选择取决于具体应用的要求和轴的直径。

在选择时，需要考虑轴的负荷、转速、工作环境等因素。

skf带座轴承具有以下优点：1. 高负荷承载能力：skf带座轴承采用优质钢材制作，具有较高的强度和刚度，能够承受较大的轴向和径向负荷。

2. 高转速：skf带座轴承内部采用优化设计，减少滚动摩擦，提高转速性能，适用于高速旋转的轴。

3. 长寿命：skf带座轴承采用先进的材料和加工工艺，具有优异的耐磨性和耐腐蚀性，能够在恶劣的工作环境下长期稳定运行。

4. 安装方便：skf带座轴承采用带座设计，可以直接安装在机器设备上，方便快捷，减少了安装时间和成本。

skf带座轴承广泛应用于各种机械设备，如冶金设备、矿山设备、化工设备、纺织设备等。

它们在提供轴支撑的同时，还能够减少摩擦和能量损失，提高设备的运行效率。

skf轴承型号含义和解释SKF是全球领先的轴承制造商之一，其产品广泛应用于工业、汽车、农业等领域。

SKF轴承有多种型号，每一种型号都有其含义和解释。

本文将简要介绍一些常用的SKF轴承型号及其含义和解释。

1. 6000系列轴承6000系列轴承是最常见的轴承，其型号以“6”开头，后面跟着一到三位数字。

例如，6000、6001、6002等等。

这些数字表示轴承的内径大小。

例如，6001轴承的内径大小为12mm。

2. 6200系列轴承6200系列轴承也是十分常见的轴承，其型号以“6”开头，后面跟着“2”，再后面跟着一到三位数字。

例如，6201、6202、6203等等。

这些数字同样表示轴承的内径大小。

与6000系列轴承相比，6200系列轴承的外径更大，承载能力更强。

3. 6300系列轴承6300系列轴承与6000、6200系列轴承类似，其型号以“6”开头，后面跟着“3”，再后面跟着一到三位数字。

例如，6301、6302、6303等等。

这些数字同样表示轴承的内径大小。

与6000系列轴承相比，6300系列轴承的外径更大，承载能力更强。

4. 16000系列轴承16000系列轴承的型号以“1”开头，后面跟着一到三位数字。

例如，16001、16002、16003等等。

这些数字同样表示轴承的内径大小。

16000系列轴承与6000系列轴承类似，但其承载能力更强。

5. 4200系列轴承4200系列轴承的型号以“4”开头，后面跟着“2”，再后面跟着一到三位数字。

例如，4201、4202、4203等等。

这些数字同样表示轴承的内径大小。

与6200系列轴承相比，4200系列轴承的外径更小，但承载能力更强。

6. N系列轴承N系列轴承是一种滚动轴承，用于连接轴和支承架。

其型号以“N”开头，后面跟着一到三位数字。

例如，N204、N205、N206等等。

这些数字同样表示轴承的内径大小。

7. UC系列轴承UC系列轴承是一种球形滚动轴承，用于连接轴和支承架。
