智能变电站合并单元和智能终端调试综述在当今的电力系统中，智能变电站已成为重要的组成部分。
而合并单元和智能终端作为智能变电站中的关键设备，其调试工作对于保障变电站的安全稳定运行具有至关重要的意义。
合并单元的主要作用是将互感器输出的模拟信号转换为数字信号，并按照特定的通信协议将这些数字信号发送给保护、测控等二次设备。
智能终端则承担着对一次设备进行监测、控制和保护的任务，实现了一次设备与二次设备之间的数字化通信。
在对合并单元进行调试时，首先需要对其硬件进行检查。
这包括检查设备的外观是否完好，有无明显的损伤或变形；检查接线是否牢固，接触是否良好。
同时，还需要对合并单元的电源进行测试，确保其电压稳定、符合设备的工作要求。
接下来是对合并单元的精度测试。
这是非常关键的一步，因为合并单元输出数字信号的精度直接影响到保护、测控等二次设备的准确性和可靠性。
通常会使用标准互感器和高精度测试仪来对合并单元的精度进行测量，并将测量结果与标准值进行对比，以判断其是否满足要求。
此外，还需要对合并单元的通信功能进行测试。
要检查其是否能够按照预定的通信协议与其他设备进行正常的数据交互，数据的传输是否准确、及时、无丢失。
同时，也要对合并单元的同步性能进行测试，确保其在不同的工作条件下都能保持良好的同步状态，为二次设备提供准确的时间基准。
智能终端的调试同样包含多个方面。
硬件检查也是必不可少的环节，需要确认智能终端的机箱、插件、端子排等部件完好无损，指示灯显示正常。
在功能测试方面，要对智能终端的控制功能进行测试，验证其能否准确地接收来自二次设备的控制命令，并对一次设备进行相应的操作。
同时，还要对智能终端的保护功能进行测试，确保其在一次设备出现故障时能够迅速、准确地动作，实现对设备的保护。
对于智能终端的通信性能测试，要重点检查其与保护、测控等设备之间的通信是否顺畅，数据的收发是否准确无误。
而且，还需要测试智能终端在不同网络环境下的通信适应性，以保障其在复杂的网络条件下仍能稳定工作。
Q / GDW 212 — 2008ICS 29.240国家电网公司企业标准 Q / GDW 426 — 2010智能变电站合并单元技术规范The technical specification for merging unit in Smart Substation2010-××-××发布2010-××-××实施国家电网公司发布Q/GDWQ / GDW 426 — 2010I目次前言···································································································································································II 1 范围·····························································································································································1 2 引用标准······················································································································································1 3 基本技术条件··············································································································································1 4 主要性能要求·········································································································.....................................3 5 安装要求......................................................................................................................................................4 6 技术服务......................................................................................................................................................4 编制说明.. (7)Q / GDW 426 — 2010II前言由于现行国家标准、行业标准、企业标准和IEC 标准等未统一智能变电站合并单元的技术要求等内容，为使智能变电站合并单元选型、设备采购等工作有所遵循，特编制本标准。

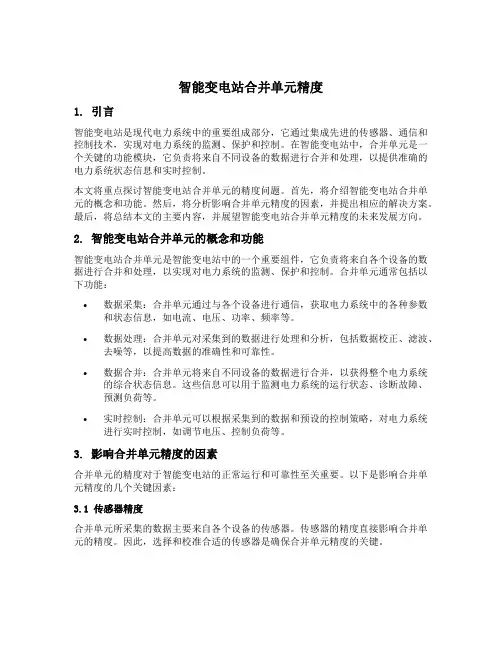

智能变电站合并单元精度1. 引言智能变电站是现代电力系统中的重要组成部分，它通过集成先进的传感器、通信和控制技术，实现对电力系统的监测、保护和控制。
在智能变电站中，合并单元是一个关键的功能模块，它负责将来自不同设备的数据进行合并和处理，以提供准确的电力系统状态信息和实时控制。
本文将重点探讨智能变电站合并单元的精度问题。
首先，将介绍智能变电站合并单元的概念和功能。
然后，将分析影响合并单元精度的因素，并提出相应的解决方案。
最后，将总结本文的主要内容，并展望智能变电站合并单元精度的未来发展方向。
2. 智能变电站合并单元的概念和功能智能变电站合并单元是智能变电站中的一个重要组件，它负责将来自各个设备的数据进行合并和处理，以实现对电力系统的监测、保护和控制。
合并单元通常包括以下功能：•数据采集：合并单元通过与各个设备进行通信，获取电力系统中的各种参数和状态信息，如电流、电压、功率、频率等。
•数据处理：合并单元对采集到的数据进行处理和分析，包括数据校正、滤波、去噪等，以提高数据的准确性和可靠性。
•数据合并：合并单元将来自不同设备的数据进行合并，以获得整个电力系统的综合状态信息。
这些信息可以用于监测电力系统的运行状态、诊断故障、预测负荷等。
•实时控制：合并单元可以根据采集到的数据和预设的控制策略，对电力系统进行实时控制，如调节电压、控制负荷等。
3. 影响合并单元精度的因素合并单元的精度对于智能变电站的正常运行和可靠性至关重要。
以下是影响合并单元精度的几个关键因素：3.1 传感器精度合并单元所采集的数据主要来自各个设备的传感器。
传感器的精度直接影响合并单元的精度。
因此，选择和校准合适的传感器是确保合并单元精度的关键。
3.2 数据校正和滤波算法合并单元对采集到的数据进行校正和滤波，以提高数据的准确性和可靠性。
合适的校正算法可以消除传感器误差和系统偏差，而滤波算法可以去除数据中的噪声和干扰。
3.3 数据通信和同步合并单元需要与各个设备进行数据通信和同步，以确保采集到的数据是准确的和同步的。
智能变电站合并单元和智能终端调试综述在智能变电站的运行中，合并单元和智能终端是至关重要的组成部分。
它们的正常运行对于保障变电站的稳定、可靠和高效具有关键意义。
因此，对合并单元和智能终端的调试工作显得尤为重要。
合并单元是用于对一次互感器传输过来的电气量进行合并和数字化处理的设备。
它将传统的模拟量信号转换为数字信号，为变电站的二次设备提供准确、实时的数据支持。
智能终端则是连接一次设备和二次设备的智能接口装置，实现对一次设备的监测、控制和保护等功能。
在调试合并单元时，首先要进行外观检查。
查看其外壳是否有损伤、变形，接线端子是否牢固，标识是否清晰准确。
接着是通电检查，确认合并单元能够正常启动，指示灯显示正常。
然后进行精度测试，这是确保合并单元性能的关键步骤。
通过施加标准的模拟量信号，对比合并单元输出的数字量与预期值，检查其测量精度是否满足要求。
对于智能终端的调试，同样要从外观和通电开始。
检查其外观是否完好，有无受潮、腐蚀等情况。
通电后，观察指示灯和显示屏的状态，确认其工作正常。
接下来是通信功能测试，检查智能终端与其他设备之间的通信是否畅通，数据传输是否准确无误。
还需要进行控制功能测试，验证对一次设备的分合闸控制命令能否正确执行。
在实际调试过程中，还需要关注一些常见问题。
比如，合并单元可能会出现采样值异常、同步信号丢失等问题。
采样值异常可能是由于互感器故障、接线错误或者合并单元本身的硬件问题导致。
同步信号丢失则可能是由于时钟源故障或者通信链路干扰。
对于智能终端，常见的问题包括控制命令执行失败、遥信变位不准确等。
控制命令执行失败可能是由于一次设备故障、接线松动或者智能终端的控制逻辑错误。
遥信变位不准确可能是由于信号采集回路故障或者软件算法问题。
为了有效地解决这些问题，调试人员需要具备扎实的专业知识和丰富的实践经验。
在遇到采样值异常时，要逐步排查互感器、接线和合并单元，确定故障点并进行修复。
对于同步信号丢失的问题，需要检查时钟源和通信链路，采取相应的措施恢复同步。

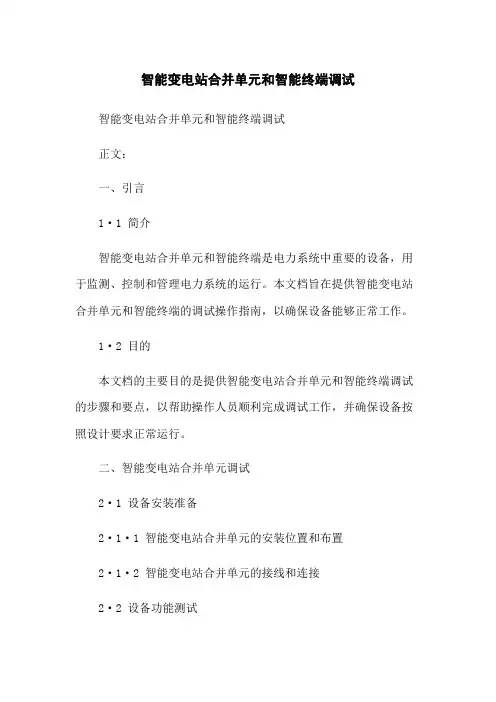

智能变电站合并单元和智能终端调试智能变电站合并单元和智能终端调试正文：一、引言1·1 简介智能变电站合并单元和智能终端是电力系统中重要的设备，用于监测、控制和管理电力系统的运行。
