智能变电站合并单元和智能终端调试

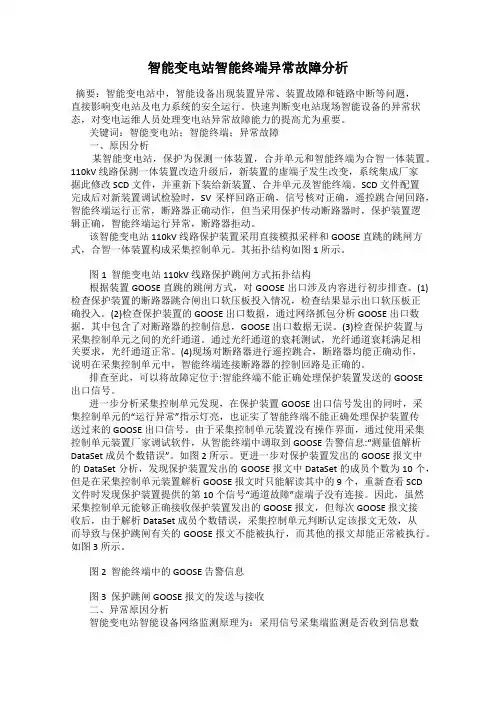

智能变电站智能终端异常故障分析摘要：智能变电站中，智能设备出现装置异常、装置故障和链路中断等问题，直接影响变电站及电力系统的安全运行。

快速判断变电站现场智能设备的异常状态，对变电运维人员处理变电站异常故障能力的提高尤为重要。

关键词：智能变电站；智能终端；异常故障一、原因分析某智能变电站，保护为保测一体装置，合并单元和智能终端为合智一体装置。

110kV 线路保测一体装置改造升级后，新装置的虚端子发生改变，系统集成厂家据此修改 SCD 文件，并重新下装给新装置、合并单元及智能终端。

SCD 文件配置完成后对新装置调试检验时，SV 采样回路正确，信号核对正确，遥控跳合闸回路，智能终端运行正常，断路器正确动作，但当采用保护传动断路器时，保护装置逻辑正确，智能终端运行异常，断路器拒动。

该智能变电站 110kV 线路保护装置采用直接模拟采样和 GOOSE 直跳的跳闸方式，合智一体装置构成采集控制单元。

其拓扑结构如图 1 所示。

图1 智能变电站 110kV 线路保护跳闸方式拓扑结构根据装置 GOOSE 直跳的跳闸方式，对 GOOSE 出口涉及内容进行初步排查。

(1)检查保护装置的断路器跳合闸出口软压板投入情况，检查结果显示出口软压板正确投入。

(2)检查保护装置的 GOOSE 出口数据，通过网络抓包分析 GOOSE 出口数据，其中包含了对断路器的控制信息，GOOSE 出口数据无误。

(3)检查保护装置与采集控制单元之间的光纤通道。

通过光纤通道的衰耗测试，光纤通道衰耗满足相关要求，光纤通道正常。

(4)现场对断路器进行遥控跳合，断路器均能正确动作，说明在采集控制单元中，智能终端连接断路器的控制回路是正确的。

排查至此，可以将故障定位于:智能终端不能正确处理保护装置发送的 GOOSE 出口信号。

进一步分析采集控制单元发现，在保护装置 GOOSE 出口信号发出的同时，采集控制单元的“运行异常”指示灯亮，也证实了智能终端不能正确处理保护装置传送过来的 GOOSE 出口信号。

19中国设备工程 2021.04 （下）中国设备工程C h i n a P l a n t E n g i n e e r i ng对于智能变电站来说，其组成部分主要包括有过程层、间隔层以及站控层。

其中，过程层大多被用于对电气数据以及设备运行相关参数进行检测和统计，并有效执行操作控制作业等；间隔层所具备的作用是汇总此层中各项实时数据信息，且做好一次设备的保护与控制工作；站控层则重点是针对全站所有设备实行监视控制、交换信息以及告警操作，同时完成对数据进行采集监控和保护管理等。

这样的三层结构，基本都通过光缆抑或是以太网等紧密联系起来，让信息采集、处理与执行等环节变得更加便捷。

1 智能变电站继电保护调试验收要点1.1 单体装置调试功能测试对单体装置的调试功能进行测试时，所采取的方式主要有：第一，同步时钟检测法。

功能以及需授时设备等的测试智能变电站的安装调试及验收要点探讨李民（中国能源建设集团江苏省电力建设第一工程有限公司，江苏 南京 210000）摘要：众所周知，在电网发展中，智能变电站的地位不言而喻，现如今已经被投入到全国范围内使用。

本文根据当前智能变电站实际建设的情况，对其调试以及验收流程进行了详细探讨，希望能够有一定的参考价值。

关键词：智能电网工程；调试；验收；要点中图分类号：TM63 文献标识码：A 文章编号：1671-0711（2021）04（下）-0019-03都隶属于同步时钟内容范畴，一般情况下，智能变电站中涉及到的同步时钟都是按照双重化来进行配置。

第二，保护功能检测法。

这种方法的内容包括保护定值、逻辑测试以及定值整定相关功能等，会在一定程度上给单体装置的调试功能带来重要影响。

第三，测控功能检测法，涉及到同期功能检测和防误闭锁等诸多内容。

1.2 合并单元测试这样的测试方法一般可以细分成5种情况，包括同步功能性测试、守时功能性检查、异常处理、电压切换以及并列型功能。

1.3 系统调试在对智能变电站相关系统进行调试的过程中，首先需要做好全站时钟的系统调试工作。

关于智能变电站联合调试方法智能变电站是现代电力系统中的核心组成部分，为确保其正常运行，联合调试是非常重要的。

本文将讨论智能变电站联合调试的方法。

一、联合调试的背景和意义在过去，变电站是通过多个组成部分逐一调试的。

然而，随着智能变电站的出现，变电站的复杂性大大增加，同时各设备之间的相互关联性也变得更加紧密。

传统的逐一调试方法已经无法满足对智能变电站整体性能的要求。

相比之下，联合调试能够更全面地评估智能变电站的运行状况，并及时发现问题，提高调试效率和质量。

二、智能变电站联合调试方法的步骤1. 系统拓扑验证首先，需要验证智能变电站的系统拓扑是否正确。

通过检查系统连接线路、开关、断路器等设备的接线情况，确认其与设计图纸一致。

2. 信号联调接下来，需要对智能变电站的信号进行联调。

这包括传感器、测量仪表等各种信号的校准和调整。

通过使用标准校准设备，确保智能变电站能够准确地获取和处理各类信号。

3. 保护设备联调智能变电站的保护设备是确保电力系统安全运行的关键。

在联合调试中，需要对保护设备的功能进行验证，包括故障检测、故障定位和保护动作等。

同时，还需要测试保护设备与其他设备之间的相互协调性，确保在故障发生时能够及时做出正确的响应。

4. 自动化系统联调智能变电站的自动化系统包括监控、控制和通信等功能。

在联合调试中，需要验证自动化系统的各项功能是否正常运行，并确保各个系统之间的信息交换和传输无误。

这涉及到软件配置、通信协议和网络设置等方面的工作。

5. 安全检查和性能评估最后，联合调试还需要对智能变电站进行安全检查和性能评估。

这包括检查各个设备是否存在潜在的安全问题，以及评估智能变电站在不同负荷和故障条件下的稳定性和可靠性。

三、智能变电站联合调试的挑战和应对措施智能变电站联合调试面临着一些挑战。

首先，智能变电站的设备众多，功能复杂，需要调试的参数较多。

其次，智能变电站的设备类型和厂家不一，可能存在兼容性问题。

为了应对这些挑战，可以采取以下措施：1. 制定详细的调试计划和检查清单，确保每个设备和功能都经过全面的测试和验证。

智能变电站二次设备的调试与检修摘要：在我国电力技术全面创新升级的情况下，变电站逐渐向智能化方向发展，通过融合智能化技术，可以促进变电站运行管理水平提升。

在智能变电站中，二次设备是指利用计算机、微机等进行保护的设备，在变电站运行过程中具有重要作用。

当前的智能变电站中，大多采用电子互感器，能够隔离低压与高压部分，使得故障发生率全面降低。

为了确保二次设备稳定运行，需要落实调试与检修工作，构建完善的调试与检修制度。

关键词：智能变电站；二次设备；调试；检修；引言伴随我国经济的持续发展，电力系统建设的逐渐深入，输电容量不断增大，对电网建设也提出了新的需求。

科技发展下，变电站逐渐呈现智能化趋势，既满足了快速发展的电力负荷需求，又提高了供电效率，保障了供电安全。

智能变电站设备安装与调试在智能变电站的建设中处于基础地位，是智能电网稳步发展的前提，必须做好相关工作。

1智能变电站的系统架构智能变电站是与传统变电站不同的变电系统，其以现代化信息化技术为支撑，运用大数据、云计算、人工智能等技术，通过智能化系统进行变电服务管理，以满足电气管理运维需求。

智能变电站结构如图1所示。

智能变电站由智能化一次设备、智能终端、合并单元及配套的保护、测量、控制设备等构成，具体包括三个层次，分别为站控层、间隔层和过程层。

站控层设备包括监控后台、五防后台、远动主机等；间隔层设备包括保护装置和测控装置；过程层设备包括合并单元、智能终端等。

层与层之间通过光纤或者网络线进行通信，组成了智能变电站的“三层两网”结构。

2智能变电站二次设备调试与检修的现状在我国电力系统向智能化方向发展的过程中，为了确保二次设备运行的安全性与可靠性，我国一直以来都高度关注二次设备的调试与检修工作。

一般采用计划调试与检修的方式，定期停电对二次设备进行检修与检查。

但是受到智能变电站系统结构复杂性的影响，传统调试与检修模式无法满足实际需求，当前智能变电站调试与检修工作中还存在一定的问题。

8.智能二次设备8.1 合并单元8.1.1概述合并单元（MU）是用以对来自二次转换器的电流和（或）电压数据进行时间相关组合的物理单元。

合并单元可是互感器的一个组成件，也可是一个分立单元。

合并单元作为数据采集同步共享信息中心是一次设备向二次设备延伸的重要环节。

500kV变电站采用常规互感器与合并单元配合方式，因此合并单元配置在就地智能控制柜中，以电缆方式采集常规互感器的二次电流电压，将模拟量转换为数字量后，以光纤输出将间隔的电流、电压、母线电压信息综合后以IEC61850-9-2规约接入间隔层设备，为保护、测控、计量、录波系统、网络报文分析系统提供采样值。

8.1.1.1 功能要求：1）按间隔配置的合并单元应提供足够的输入接口，接收来自本间隔电流互感器的电流信号；若间隔设置有电压互感器，还应接入间隔的电压信号；若本间隔的二次设备需要母线电压，还应接入来自母线电压合并单元的母线电压信号。

2）母线电压应配置单独的母线电压合并单元。

合并单元应提供足够的输入接口，接收来自母线电压互感器的电压信号。

3）对于双母线接线，母线合并单元宜同时接受两段母线电压。

接入了两段及以上母线电压的母线电压合并单元，母线电压并列功能宜由合并单元完成，合并单元通过GOOSE 网络获取断路器、刀闸位置信息，实现电压并列功能，电压切换功能。

4）合并单元应能保证在电源中断、电压异常、采集单元异常、通信中断、通信异常、装置内部异常等情况下不误输出；应能够接收电子式互感器的异常信号；应具有完善的自诊断功能。

合并单元应能够输出上述各种异常信号和自检信息。

8.1.1.2 配置情况：1）500kV 3/2接线方式：按断路器配置两套电流合并单元，按线路（或主变）配置两套电压合并单元，母线配置两套电压合并单元。

满足智能变电站500kV线路、母线、断路器保护及电抗器电量保护均为双重化配置的要求。

2）主变压器高压侧配置两套电压合并单元，中压侧配置两套电压、电流合并单元，低压侧电压、电流合并接入MU，配置两套合智一体装置。

智能变电站220kV智能终端合并单元一体化装置应用研究摘要：智能变电站智能终端合并单元一体化装置在110 kV电压等级已得到广泛的应用，达到节省就地智能控制柜空间、节约占地、节省投资的目的，也积累了大量的运行经验。

文章在此基础上对220 kV智能终端合并单元一体化装置的应用进行分析，通过对装置集成的可行性、装置集成方案、集成后装置的可靠性、对运维的影响、经济效益等进行全面的研究，建议220 kV采用智能终端合并单元一体化装置，以推动智能变电站技术的进步。

关键词：智能变电站;二次设备;智能终端;合并单元智能终端合并单元一体化装置在110 kV电压等级已得到广泛应用，达到节省就地智能控制柜空间、方便运维等目的。

随着智能变电站的广泛建设，220 kV智能控制柜内配置独立合并单元、智能终端，使得智能控制柜柜体增大，柜内布线拥挤，不便于运行维护;并且装置多，柜内发热量大，影响了设备的安全可靠性及运行寿命;此外，220 kV过程层设备为双套配置，使得过程层设备、柜体、光缆数量远远多于110 kV过程层设备。

以上这些因素严重制约了220 kV智能变电站二次设备的布置优化。

因此，本文提出在220 kV电压等级采用智能终端合并单元一体化装置，以优化布局，简化接线。

下文对采用智能终端合并单元的可行性、技术方案、可靠性、对运行维护的影响、效益等进行分析。

1 装置集成方案220 kV合并单元智能终端一体化置采用双CPU配置方式。

其中，CPU1主要负责智能终端功能，实现对一次设备控制驱动与状态采集、GOOSE点对点或组网收发功能;CPU2主要负责合并单元功能，实现对电流电压模拟量或数字量采样、SV点对点或组网收发功能。

双CPU独立工作、互不影响，同时又通过内部高速总线交互实时采样和GOOSE信息，实现双CPU复采、SV、GOOSE共口传输等功能。

合并单元智能终端一体化装置主要安装在GIS本体汇控柜或一次设备就地智能柜中，既可通过模拟量输入方式实现传统互感器的数字化，也可通过IEC 61850-9-2或FT3等规约接入电子式互感器的数字采样信息;可以点对点或组网方式为多个装置共享采样数据。

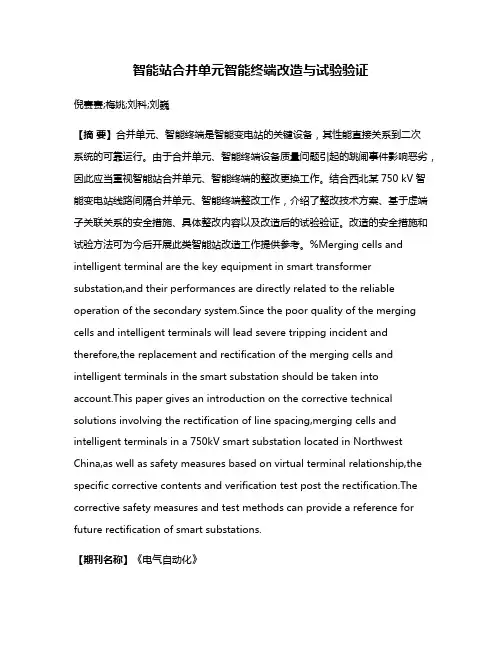

智能站合并单元智能终端改造与试验验证倪赛赛;梅姚;刘科;刘巍【摘要】合并单元、智能终端是智能变电站的关键设备，其性能直接关系到二次系统的可靠运行。

由于合并单元、智能终端设备质量问题引起的跳闸事件影响恶劣，因此应当重视智能站合并单元、智能终端的整改更换工作。

结合西北某750 kV智能变电站线路间隔合并单元、智能终端整改工作，介绍了整改技术方案、基于虚端子关联关系的安全措施、具体整改内容以及改造后的试验验证。

改造的安全措施和试验方法可为今后开展此类智能站改造工作提供参考。

%Merging cells and intelligent terminal are the key equipment in smart transformer substation,and their performances are directly related to the reliable operation of the secondary system.Since the poor quality of the merging cells and intelligent terminals will lead severe tripping incident and therefore,the replacement and rectification of the merging cells and intelligent terminals in the smart substation should be taken into account.This paper gives an introduction on the corrective technical solutions involving the rectification of line spacing,merging cells and intelligent terminals in a 750kV smart substation located in Northwest China,as well as safety measures based on virtual terminal relationship,the specific corrective contents and verification test post the rectification.The corrective safety measures and test methods can provide a reference for future rectification of smart substations.【期刊名称】《电气自动化》【年(卷),期】2016(038)005【总页数】4页(P54-56,88)【关键词】智能变电站;合并单元;智能终端;虚端子;整改【作者】倪赛赛;梅姚;刘科;刘巍【作者单位】国网甘肃省电力公司电力科学研究院，甘肃兰州 730050;国网甘肃省电力公司，甘肃兰州 730030;中国能源建设集团甘肃省电力设计院有限公司，甘肃兰州 730050;国网甘肃省电力公司电力科学研究院，甘肃兰州 730050【正文语种】中文【中图分类】TM761随着智能变电站的大规模建设，合并单元、智能终端等二次设备得到了大量应用。

智能变电站继电保护调试验收技术要点智能变电站作为一种全新的建站模式，如雨后春笋般在全国范围内大规模投运，对许多传统观念产生了很大冲击，相应出现了技术不成熟、培训没跟进、缺乏管理经验等等问题。

在主控室内，传统意义上的“模拟量”消失了；保护屏后面的二次接线也被虚端子所取代；运行人员所熟悉的五防机没了，因为五防系统被嵌入后台机中了。

除此之外，智能变电站对二次检修人员提出了更高的要求，涉及智能站的调试验收工作以及投运后的缺陷查找处理也成了继电保护自动化专业人员的一大难题。

这就要求继电保护人员对验收智能变电站与常规变电站的区别有深入的掌握。

1、智能变电站的定义智能变电站在原有传统技术的基础上对二次系统进行数字化程序的研发，同时融合网络通信技术、光电技术以及信息化技术等先进的科学技术进行全自动化的运行状态的监控。

目前我国的智能变电网在相关部门的规范下已经进行了全面的信息化改革，不仅改变了原有的传统技术操作方式，更是进一步实现了电能信息监测、交互以及控制工作，进一步加强系统的全面化运用与管理，在创新的基础上实现了资源的节约与经济的高效发展，提升整体运行速率，确保运行过程的安全性。

智能变电站也称数字化变电站，是电力系统综合自动化的发展趋势，也是当前国内的一个热点。

数字化变电站包括变电站的信息采集、传输、处理、输出过程全部数字化，基本特征为设备智能化、通讯网络化、模型和通讯协议统一化、运行管理自动化。

数字化变电站涵盖了变电站的全部范围，如一次设备中的互感器，断路器、变压器、二次设备中的保护、控制、通讯，以及软件开发、系统建模、数据应用等，数字化变电站的建设是一项系统的工程。

主要是通过以下三个方面来实现。

①为了避免一二次系统运行过程中的电气连接现象，光电式互感器通过数字化数据采集以及智能技术的运用更好地提升了其数据接收精确率；②CPU模式应用在一定程度上推动了分层化系统分层技术的应用，能够将资源进行有效的分配，确保整个系统运行的完善，从而进行数据的单独处理；③通讯网络化信息交互是智能变电系统中的主要工序，它主要是对收取到的信息与间隔层设置之间进行交互，对每一层之间的内部消息进行相互的传输。

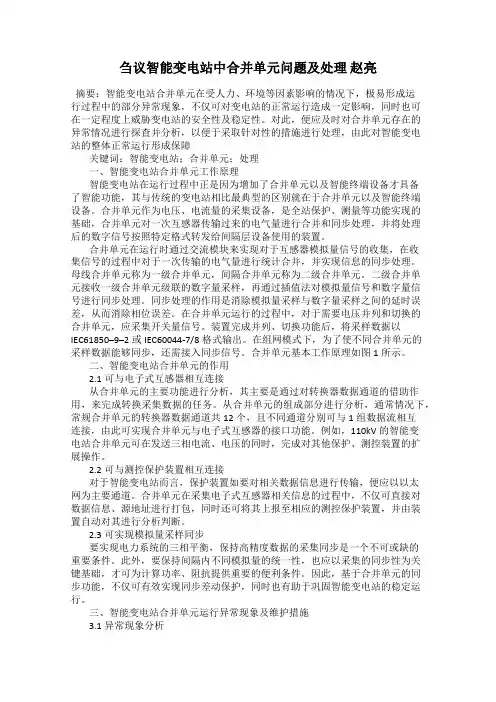

刍议智能变电站中合并单元问题及处理赵亮摘要：智能变电站合并单元在受人力、环境等因素影响的情况下，极易形成运行过程中的部分异常现象，不仅可对变电站的正常运行造成一定影响，同时也可在一定程度上威胁变电站的安全性及稳定性。

对此，便应及时对合并单元存在的异常情况进行探查并分析，以便于采取针对性的措施进行处理，由此对智能变电站的整体正常运行形成保障关键词：智能变电站；合并单元；处理一、智能变电站合并单元工作原理智能变电站在运行过程中正是因为增加了合并单元以及智能终端设备才具备了智能功能，其与传统的变电站相比最典型的区别就在于合并单元以及智能终端设备。

合并单元作为电压、电流量的采集设备，是全站保护、测量等功能实现的基础，合并单元对一次互感器传输过来的电气量进行合并和同步处理，并将处理后的数字信号按照特定格式转发给间隔层设备使用的装置。

合并单元在运行时通过交流模块来实现对于互感器模拟量信号的收集，在收集信号的过程中对于一次传输的电气量进行统计合并，并实现信息的同步处理。

母线合并单元称为一级合并单元，间隔合并单元称为二级合并单元。

二级合并单元接收一级合并单元级联的数字量采样，再通过插值法对模拟量信号和数字量信号进行同步处理。

同步处理的作用是消除模拟量采样与数字量采样之间的延时误差，从而消除相位误差。

在合并单元运行的过程中，对于需要电压并列和切换的合并单元，应采集开关量信号。

装置完成并列、切换功能后，将采样数据以IEC61850–9–2或IEC60044-7/8格式输出。

在组网模式下，为了使不同合并单元的采样数据能够同步，还需接入同步信号。

合并单元基本工作原理如图1所示。

二、智能变电站合并单元的作用2.1可与电子式互感器相互连接从合并单元的主要功能进行分析，其主要是通过对转换器数据通道的借助作用，来完成转换采集数据的任务。

从合并单元的组成部分进行分析，通常情况下，常规合并单元的转换器数据通道共12个，且不同通道分别可与1组数据流相互连接，由此可实现合并单元与电子式互感器的接口功能。

分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统是现代电力系统中的重要组成部分，它可以实现对变电站设备的远程监控、远程操作、数据采集、故障诊断和故障处理等功能。

在实际应用中，由于各种原因，智能变电站自动化系统在调试过程中可能会出现一些常见问题，影响系统的正常运行。

本文将分析智能变电站自动化系统调试中常见问题，并提出解决方式，以帮助工程师更好地解决问题，保障系统的正常运行。

一、通信问题通信问题是智能变电站自动化系统调试中常见的问题之一。

由于系统中存在多个终端设备，它们之间需要进行数据交换和通信，如果通信出现问题，将会影响系统的正常运行。

通信问题可能包括通信中断、通信超时、通信质量差等情况。

解决方式：1. 检查网络配置：检查各个终端设备的网络配置是否正确，包括IP 地址、子网掩码、网关等配置是否设置正确。

2. 检查通信线路：检查通信线路是否受到干扰、损坏或连接不良等情况，需要对通信线路进行全面的检查。

3. 使用网络诊断工具：使用网络诊断工具对通信问题进行诊断，可以通过ping命令、tracert命令等对网络进行测试和诊断，找出通信问题的具体原因。

二、数据采集问题智能变电站自动化系统需要对变电站设备的状态和数据进行采集，以便进行监控和控制。

数据采集问题可能包括数据不准确、数据丢失、数据采集频率不稳定等情况。

解决方式：1. 检查数据采集设备：检查数据采集设备是否正常工作，包括传感器、采集卡、数据采集软件等设备是否连接正确、配置正确。

2. 检查通信接口：检查数据采集设备与终端设备之间的通信接口是否正常，包括通信线路、通信协议等是否设置正确。

3. 对数据进行验证：对采集到的数据进行验证，比对现场实际情况和采集到的数据，找出数据采集异常的原因。

三、故障诊断问题智能变电站自动化系统可以实现对变电站设备的故障诊断，但有时候系统可能会出现故障诊断不准确、漏诊、误诊等问题。

解决方式：1. 定期检查设备状态：定期对变电站设备进行状态检查，包括设备运行参数、设备运行状态等，及时发现设备异常情况。

智能变电站合并单元精度1. 引言智能变电站是现代电力系统中的重要组成部分，它通过集成先进的传感器、通信和控制技术，实现对电力系统的监测、保护和控制。

在智能变电站中，合并单元是一个关键的功能模块，它负责将来自不同设备的数据进行合并和处理，以提供准确的电力系统状态信息和实时控制。

本文将重点探讨智能变电站合并单元的精度问题。

首先，将介绍智能变电站合并单元的概念和功能。

然后，将分析影响合并单元精度的因素，并提出相应的解决方案。

最后，将总结本文的主要内容，并展望智能变电站合并单元精度的未来发展方向。

2. 智能变电站合并单元的概念和功能智能变电站合并单元是智能变电站中的一个重要组件，它负责将来自各个设备的数据进行合并和处理，以实现对电力系统的监测、保护和控制。

合并单元通常包括以下功能：•数据采集：合并单元通过与各个设备进行通信，获取电力系统中的各种参数和状态信息，如电流、电压、功率、频率等。

•数据处理：合并单元对采集到的数据进行处理和分析，包括数据校正、滤波、去噪等，以提高数据的准确性和可靠性。

•数据合并：合并单元将来自不同设备的数据进行合并，以获得整个电力系统的综合状态信息。

这些信息可以用于监测电力系统的运行状态、诊断故障、预测负荷等。

•实时控制：合并单元可以根据采集到的数据和预设的控制策略，对电力系统进行实时控制，如调节电压、控制负荷等。

3. 影响合并单元精度的因素合并单元的精度对于智能变电站的正常运行和可靠性至关重要。

以下是影响合并单元精度的几个关键因素：3.1 传感器精度合并单元所采集的数据主要来自各个设备的传感器。

传感器的精度直接影响合并单元的精度。

因此，选择和校准合适的传感器是确保合并单元精度的关键。

3.2 数据校正和滤波算法合并单元对采集到的数据进行校正和滤波，以提高数据的准确性和可靠性。

合适的校正算法可以消除传感器误差和系统偏差，而滤波算法可以去除数据中的噪声和干扰。

3.3 数据通信和同步合并单元需要与各个设备进行数据通信和同步，以确保采集到的数据是准确的和同步的。

第N章合并单元智能终端实训内容培训目标：通过学习本章内容，学员可以加深了解合并单元、智能终端的常见异常故障，熟悉告警指示灯含义，巩固异常出现后排查故障的方法，掌握异常处理的正确操作流程。

第一节面板指示灯的含义一、合并单元二、智能终端注意：智能终端断路器合位、分位采用装置的遥信电源，位置信号提供给测控装置使用；“控制回路断线”判据采用控制回路的位置监视，属于控制电源供电。

因此断开控制回路电源或控制回路实际断线时，有可能开关位置指示灯正确。

第二节配合的设备一、合并单元合并单元负责对一次互感器传输过来的电气量进行合并和同步处理，并将处理后的数字信号按照特定格式转发给间隔层设备使用的装置。

从连接方式分为直连和网络连接两种。

通常发给保护的SV采样多采用直连，发给测控、录波器、网络分析仪的多采用网络。

在作为间隔合并单元时，通常需要接收电压合并单元发送的数字量采样，一般以IEC61850-9-2或IEC60044-8的报文格式发送。

合并单元SV联系图间隔合并单元过程层交换机线路智能终端网分线路测控合并单元GOOSE 联系图◆合并单元与相关联的装置有哪些功能配合◆ 实际操作:如何根据SCD 文件检查哪些装置与某一合并单元有联系 通过凯默分析软件分析二、 智能终端智能终端与一次设备采用电缆连接，与保护、测控等二次设备采用光钎连接，实现对一次设备（如：断路器、刀闸、主变压器等）的测量、控制等功能的装置。

智能终端既是智能变电站内开关、刀闸、变压器等一次设备的信号采集设备，同时也是保护动作、控制的执行设备。

智能终端GOOSE 联系图◆这些保护和智能终端之间有什么功能配合◆实际操作:如何根据SCD文件检查哪些装置与某一智能终端有联系第三节硬压板操作一、合并单元1，合并单元一般只有一个硬压板“投检修状态”，该压板投入后有如下作用：1）合并单元发出的SV、GOOSE数据带检修标志2）合并单元接收到的GOOSE报文，其检修标志与本装置一直则有效，否则无效。

智能变电站调试准备与规范智能变电站调试准备与规范编制：刘高峰校核：审定：版本信息目录1.智能变电站概述与准备 (1)1.1.网络结构解析 (1)1.2.文档资料准备 (2)1.3.工具准备 (2)1.4.现场设备验收 (4)2.全站装置参数分配规范 (4)2.1.IEDNAME分配 (4)2.2.IP地址的分配 (5)2.3.MAC与APPID地址 (5)2.4.VLAN-ID分配 (6)2.5.VLAN- PRORITY分配 (7)智能变电站，是当前电力行业的大趋势！作为集成商，需要首先对全站的网络结构以及工作内容有一个清晰的概念，现在就各个阶段相关工作进行说明。

1.智能变电站概述与准备目前智能变电站采用的结构基本上都是三层两网。

所谓三层指的是站控层、间隔层、过程层；所谓两网指的是GOOSE网、MMS网。

结构示意图如下：图1-11.1.网络结构解析站控层：设备包括主站设备，如监控主机、监控备机、工程师站、远动机、故障录波、网络分析仪、信息子站等。

间隔层：设备包括保护、测控、电度表、直流、UPS、电度采集器等。

过程层：设备包括合并单元、智能终端、光/电CT、PT、智能机构等。

MMS网：保护、测控等设备与监控通讯的网络，走61850协议。

设备包括保护、测控、监控、故障录波等。

GOOSE网：合并单元、智能终端通过光纤上GOOSE交换机，同时保护、测控也上了GOOSE网，进行信息交换。

GOOSE网相当于取代了原来常规站测控、保护的电缆接线工作。

连接设备包括MU、智能终端、测控、保护、网络分析仪、故障录波器等。

MU与互感器：目前规约为私有协议。

1.2.文档资料准备在进行施工时，要尽量充分准备好现场所用的资料，如表1-1：表1-11.3.工具准备在现场施工，主要包含硬件和软件两大部分：硬件部分：表 1-2软件部分：表 1-31.4.现场设备验收在到一个现场之后，都要根据公司提供的物料清单，找到现场的物料管理员，与之一起核对到达现场的设备物资，并做好相关的标示，按要求进行放置到指定区域。

智能化变电站的调试流程一．前期工作准备工作(一)查看技术协议、图纸等资料，了解变电站的具体情况，例如：全站规模、接线方式、组网方式（包括GOOSE和SV及MMS）、对时方式、顺控方案、五防方案等；以及故障录波器，子站，网络记录仪的配置情况。

(二)分析各个厂家的供货范围，列出全站需要的信息参数表。

信息参数表的过程层部分应包括以下内容：（黄色部分为默认，表中可以不体现）1.应用间隔2.装置型号3.生产厂家4.实例化名称（IED NAME）5.GOOSE数据集（可能是多个，例如JFZ600就有6个数据集）的目的MAC地址6.GOOSE数据集的APPID7.GOOSE数据集的VLAN-IDGOOSE数据集的VLAN-PRIORITY（默认为4）表中不体现8.由于咱们JFZ600的源MAC地址是按照IP地址的后两个字节取的，所以还需要增加主从GOOSE板的IP信息9.SV数据集的目的MAC地址10.SV数据集的APPID11.SV数据集的VLAN-IDSV数据集的VLAN-PRIORITY（默认为4）表中不体现12.SV数据集的SVID信息参数表的间隔层部分应包括以下内容：1.应用间隔2.装置型号3.生产厂家4.实例化名称（IED NAME）5.MMS的IP地址信息参数表的站控层部分应包括以下内容：1.监控主机节点的IP地址、报告实例号2.远动主机的装置型号、生产厂家、IP地址、报告实例号3.子站主机的装置型号、生产厂家、IP地址、报告实例号4.故障录波器的装置型号、生产厂家5.网络记录仪的装置型号、生产厂家收集各种装置的原始模型1.1.保护模型：归档软件对应的模型文件，如未归档，联系负责保护程序的研发人员获取。

1.2.测控模型：使用CSI200EManage工具建模获取，CSI200EManage版本应为4.05以上。

具体方法如下：常规插件按照常规配置方法进行配置如采样为数字输入，如下图在交流板的“数字输入”菜单下选择“是”现在一般需要接入多少个MU就配几块交流板（类型为4U3I）就可以如有GOOSE板，如下图在GOOSE板的“GOOSE板数量”中选择“1”根据实际需要选择GO CPU个数，包括GO开入（1个cpu含96路开入）、GO直流（1个cpu含16路直流）、GO档位（1为不分相3为分相）点击IEC61850 自动建模，在开出板菜单中选择开出板的数量、通道数目（按装置所含的开出板配置）。

智能变电站电气设备安装与调试技术分析摘要：在智能化变电站运行过程中，设备安装与调试是非常重要，智能变电站通过现代技术化手段，运用大数据、云端计算等智能技术，将变电数据上传至云端，通过互联网对变电服务进行有效的管理，摆脱了传统技术的复杂性。

阐述智能变电站运行技术特点分析、智能变电站电气设备安装技术，探讨智能变电站中的电气设备调试技术要点，包括测试仪调控技术、合并单元调试技术、保护单体的调试、监控设备调试技术。

关键词：变电站；电气设备；安装；调试技术引言电气设备智能化是未来配电网建设的大趋势。

智能化建设包括主体设备在内的安装与调试均存在新的要求与技术。

为此，有必要对其安装技术与调试中的注意事项进行研究。

除此之外，智能化变电站的电气功能更为复杂，在安装过程中需要格外注意，调试项目也进一步增加，构建合规的安装与调试技术体系是保障有序施工的关键。

从当前的实践来看，后续研究主要对智能变电站电器设备的安装与调试要点及具体的技术进行探讨，旨在为相关工作提供参考与帮助。

1智能变电站运行技术特点分析1.1设备智能化智能变电站的运行离不开智能设备的支持，这些设备可以接收来自远程的调度信息，并根据需要进行相应的操作，同时将最新的数据信息及时反馈给调度人员，以便他们随时掌握设备的运行状况。

1.2检修状态化为确保变电站设备的正常运行和可靠性，传统的设备运维工作通常会在故障发生后立即展开。

随着电力系统自动化和智能化水平的不断提升，变电站的二次系统变得越来越复杂，其功能也变得更加多元化。

2智能变电站电气设备安装技术2.1变压器的安装设备安装是智能化变电站正常运转的前提，也是智能化变电站正常运转的保证。

变压器作为智能变电站的重要装置，在安装过程中有许多地方都要格外注意。
