智能变电站基础知识题库

智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。

2. 智能变电站采用（）实现对一次设备的控制和监测。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。

3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。

4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。

5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。

6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。

7. 智能变电站中，（）承担继电保护功能。

A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。

8. 智能变电站中，（）实现对一次设备的测量和控制。

A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。

9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。

10. 智能变电站中，（）实现了变电站的智能化管理。

A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

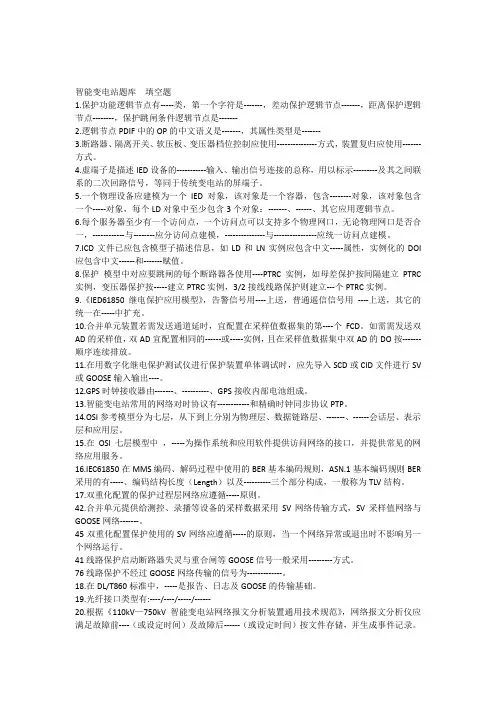

智能变电站题库填空题1.保护功能逻辑节点有-----类，第一个字符是-------，差动保护逻辑节点-------，距离保护逻辑节点--------，保护跳闸条件逻辑节点是-------2.逻辑节点PDIF中的OP的中文语义是-------，其属性类型是-------3.断路器、隔离开关、软压板、变压器档位控制应使用---------------方式，装置复归应使用-------方式。

4.虚端子是描述IED设备的-----------输入、输出信号连接的总称，用以标示---------及其之间联系的二次回路信号，等同于传统变电站的屏端子。

5.一个物理设备应建模为一个IED对象，该对象是一个容器，包含--------对象，该对象包含一个-----对象，每个LD对象中至少包含3个对象：-------、------、其它应用逻辑节点。

6.每个服务器至少有一个访问点，一个访问点可以支持多个物理网口，无论物理网口是否合一，------------与--------应分访问点建模，---------------与----------------应统一访问点建模。

7.ICD文件已应包含模型子描述信息，如LD和LN实例应包含中文-----属性，实例化的DOI 应包含中文------和-------赋值。

8.保护模型中对应要跳闸的每个断路器各使用----PTRC实例，如母差保护按间隔建立PTRC实例，变压器保护按-----建立PTRC实例，3/2接线线路保护则建立---个PTRC实例。

9.《IED61850继电保护应用模型》，告警信号用----上送，普通遥信信号用----上送，其它的统一在-----中扩充。

10.合并单元装置若需发送通道延时，宜配置在采样值数据集的第----个FCD。

如需需发送双AD的采样值，双AD宜配置相同的------或-----实例，且在采样值数据集中双AD的DO按-------顺序连续排放。

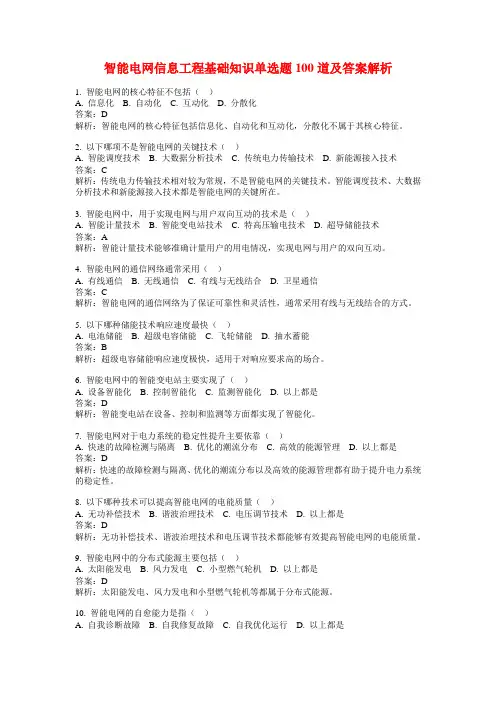

智能电网信息工程基础知识单选题100道及答案解析1. 智能电网的核心特征不包括（）A. 信息化B. 自动化C. 互动化D. 分散化答案：D解析：智能电网的核心特征包括信息化、自动化和互动化，分散化不属于其核心特征。

2. 以下哪项不是智能电网的关键技术（）A. 智能调度技术B. 大数据分析技术C. 传统电力传输技术D. 新能源接入技术答案：C解析：传统电力传输技术相对较为常规，不是智能电网的关键技术。

智能调度技术、大数据分析技术和新能源接入技术都是智能电网的关键所在。

3. 智能电网中，用于实现电网与用户双向互动的技术是（）A. 智能计量技术B. 智能变电站技术C. 特高压输电技术D. 超导储能技术答案：A解析：智能计量技术能够准确计量用户的用电情况，实现电网与用户的双向互动。

4. 智能电网的通信网络通常采用（）A. 有线通信B. 无线通信C. 有线与无线结合D. 卫星通信答案：C解析：智能电网的通信网络为了保证可靠性和灵活性，通常采用有线与无线结合的方式。

5. 以下哪种储能技术响应速度最快（）A. 电池储能B. 超级电容储能C. 飞轮储能D. 抽水蓄能答案：B解析：超级电容储能响应速度极快，适用于对响应要求高的场合。

6. 智能电网中的智能变电站主要实现了（）A. 设备智能化B. 控制智能化C. 监测智能化D. 以上都是答案：D解析：智能变电站在设备、控制和监测等方面都实现了智能化。

7. 智能电网对于电力系统的稳定性提升主要依靠（）A. 快速的故障检测与隔离B. 优化的潮流分布C. 高效的能源管理D. 以上都是答案：D解析：快速的故障检测与隔离、优化的潮流分布以及高效的能源管理都有助于提升电力系统的稳定性。

8. 以下哪种技术可以提高智能电网的电能质量（）A. 无功补偿技术B. 谐波治理技术C. 电压调节技术D. 以上都是答案：D解析：无功补偿技术、谐波治理技术和电压调节技术都能够有效提高智能电网的电能质量。

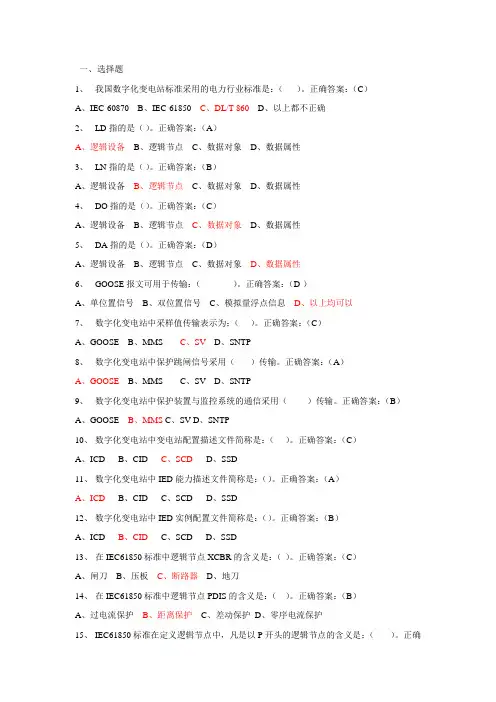

一、选择题1、我国数字化变电站标准采用的电力行业标准是：（）。

正确答案：（C）A、IEC-60870B、IEC-61850C、DL/T 860D、以上都不正确2、LD指的是（）。

正确答案：（A）A、逻辑设备B、逻辑节点C、数据对象D、数据属性3、LN指的是（）。

正确答案：（B）A、逻辑设备B、逻辑节点C、数据对象D、数据属性4、DO指的是（）。

正确答案：（C）A、逻辑设备B、逻辑节点C、数据对象D、数据属性5、DA指的是（）。

正确答案：（D）A、逻辑设备B、逻辑节点C、数据对象D、数据属性6、GOOSE报文可用于传输：（）。

正确答案：（D ）A、单位置信号B、双位置信号C、模拟量浮点信息D、以上均可以7、数字化变电站中采样值传输表示为：（）。

正确答案：（C）A、GOOSEB、MMSC、SVD、SNTP8、数字化变电站中保护跳闸信号采用（）传输。

正确答案：（A）A、GOOSEB、MMSC、SVD、SNTP9、数字化变电站中保护装置与监控系统的通信采用（）传输。

正确答案：（B）A、GOOSEB、MMSC、SVD、SNTP10、数字化变电站中变电站配置描述文件简称是：（）。

正确答案：（C）A、ICDB、CIDC、SCDD、SSD11、数字化变电站中IED能力描述文件简称是：（）。

正确答案：（A）A、ICDB、CIDC、SCDD、SSD12、数字化变电站中IED实例配置文件简称是：（）。

正确答案：（B）A、ICDB、CIDC、SCDD、SSD13、在IEC61850标准中逻辑节点XCBR的含义是：（）。

正确答案：（C）A、闸刀B、压板C、断路器D、地刀14、在IEC61850标准中逻辑节点PDIS的含义是：（）。

正确答案：（B）A、过电流保护B、距离保护C、差动保护D、零序电流保护15、IEC61850标准在定义逻辑节点中，凡是以P开头的逻辑节点的含义是：（）。

正确答案：（C）A、自动控制B、系统逻辑节点C、保护D、其它装置16、在站控层后台机发现如：“熊#1主变低压侧测控装置：1#主变低压侧501Ia遥测越变化率下限，越限值：2538.226A”报文时，保护人员应( B )A、与自己工作无关，不关注B、结合该站运行方式，分析缺陷出现原因，再查看网络分析仪进行确认C、直接查看该时段网络分析仪报文17、智能变电站定期检验或技术改造难题在于（ A ）A、安全措施、联跳回路功能实现B、安全措施、保护装置功能实现C、本间隔二次回路功能实现18、关于母联充电启动失灵回路说法正确的是（ A ）A、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板B、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板C、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板D、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板19、传输各种帧长的数据时交换机固有延时应（小于10μs）。

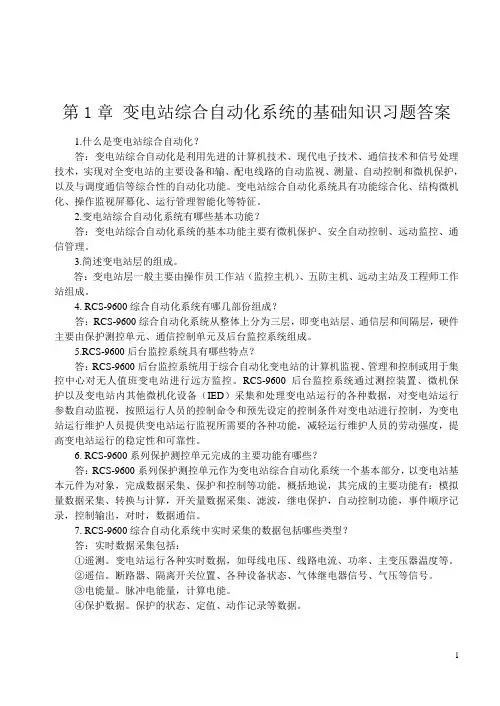

第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。

3.简述变电站层的组成。

答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。

4. RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。

5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。

RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。

6. RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。

概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。

7. RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：①遥测。

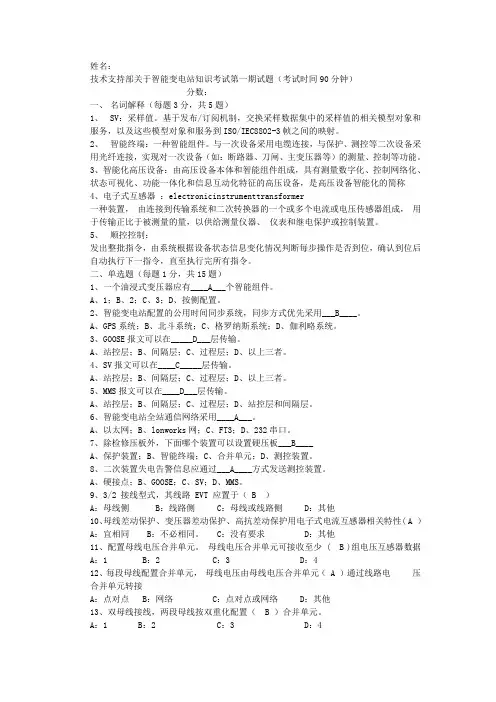

姓名：技术支持部关于智能变电站知识考试第一期试题（考试时间90分钟）分数：一、名词解释（每题3分，共5题）1、SV：采样值。

基于发布/订阅机制，交换采样数据集中的采样值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。

2、智能终端：一种智能组件。

与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如：断路器、刀闸、主变压器等）的测量、控制等功能。

3、智能化高压设备：由高压设备本体和智能组件组成，具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化特征的高压设备，是高压设备智能化的简称4、电子式互感器：electronicinstrumenttransformer一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。

5、顺控控制：发出整批指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令。

二、单选题（每题1分，共15题）1、一个油浸式变压器应有____A___个智能组件。

A、1；B、2；C、3；D、按侧配置。

2、智能变电站配置的公用时间同步系统，同步方式优先采用___B____。

A、GPS系统；B、北斗系统；C、格罗纳斯系统；D、伽利略系统。

3、GOOSE报文可以在_____D___层传输。

A、站控层；B、间隔层；C、过程层；D、以上三者。

4、SV报文可以在____C_____层传输。

A、站控层；B、间隔层；C、过程层；D、以上三者。

5、MMS报文可以在____D___层传输。

A、站控层；B、间隔层；C、过程层；D、站控层和间隔层。

6、智能变电站全站通信网络采用____A___。

A、以太网；B、lonworks网；C、FT3；D、232串口。

7、除检修压板外，下面哪个装置可以设置硬压板___B____A、保护装置；B、智能终端；C、合并单元；D、测控装置。

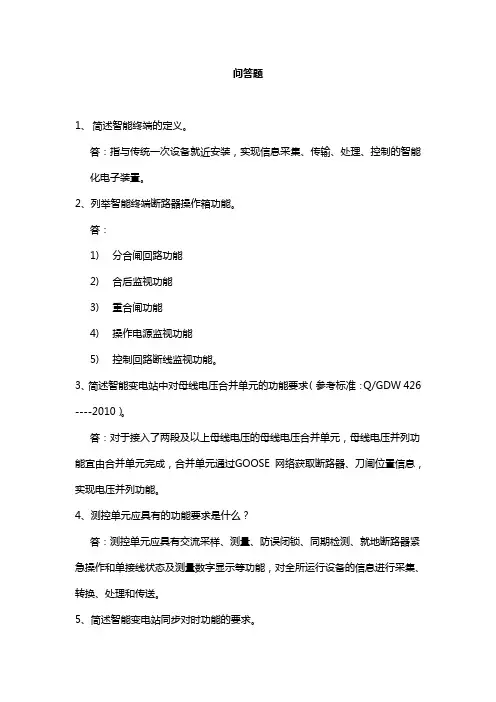

问答题1、简述智能终端的定义。

答：指与传统一次设备就近安装，实现信息采集、传输、处理、控制的智能化电子装置。

2、列举智能终端断路器操作箱功能。

答：1)分合闸回路功能2)合后监视功能3)重合闸功能4)操作电源监视功能5)控制回路断线监视功能。

3、简述智能变电站中对母线电压合并单元的功能要求（参考标准：Q/GDW 426 ----2010）。

答：对于接入了两段及以上母线电压的母线电压合并单元，母线电压并列功能宜由合并单元完成，合并单元通过GOOSE 网络获取断路器、刀闸位置信息，实现电压并列功能。

4、测控单元应具有的功能要求是什么？答：测控单元应具有交流采样、测量、防误闭锁、同期检测、就地断路器紧急操作和单接线状态及测量数字显示等功能，对全所运行设备的信息进行采集、转换、处理和传送。

5、简述智能变电站同步对时功能的要求。

答:1）应建立统一的同步对时系统。

全站应采用基于卫星时钟（优先采用北斗）与地面时钟互备方式获取精确时间；2）地面时钟系统应支持通信光传输设备提供的时钟信号；3）用于数据采样的同步脉冲源应全站唯一，可采用不同接口方式将同步脉冲传递到相应装置；4）同步脉冲源应同步于正确的精确时间秒脉冲，应不受错误的秒脉冲的影响；5) 支持网络、 IRIG-B 等同步对时方式。

6、列出智能变电站用的规约以及站控层和过程层分别对应的部分答案：智能变电站用IEC61850规约。

站控层对应MMS，过程层采样对应SMV，过程层跳闸对应GOOSE。

7、解释一下什么是Vlan答案：VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。

即在不改变物理连接的条件下，对网络做逻辑分组。

8、简述《IEC61850工程继电保护应用模型》对于SV告警的要求。

答案：1）保护装置的接收采样值异常应送出告警信号，设置对应合并单元的采样值无效和采样值报文丢帧告警。

智能变电站题库填空题1.保护功能逻辑节点有-----类，第一个字符是-------，差动保护逻辑节点-------，距离保护逻辑节点--------，保护跳闸条件逻辑节点是-------2.逻辑节点PDIF中的OP的中文语义是-------，其属性类型是-------3.断路器、隔离开关、软压板、变压器档位控制应使用---------------方式，装置复归应使用-------方式。

4.虚端子是描述IED设备的-----------输入、输出信号连接的总称，用以标示---------及其之间联系的二次回路信号，等同于传统变电站的屏端子。

5.一个物理设备应建模为一个IED对象，该对象是一个容器，包含--------对象，该对象包含一个-----对象，每个LD对象中至少包含3个对象：-------、------、其它应用逻辑节点。

6.每个服务器至少有一个访问点，一个访问点可以支持多个物理网口，无论物理网口是否合一，------------与--------应分访问点建模，---------------与----------------应统一访问点建模。

7.ICD文件已应包含模型子描述信息，如LD和LN实例应包含中文-----属性，实例化的DOI 应包含中文------和-------赋值。

8.保护模型中对应要跳闸的每个断路器各使用----PTRC实例，如母差保护按间隔建立PTRC 实例，变压器保护按-----建立PTRC实例，3/2接线线路保护则建立---个PTRC实例。

9.《IED61850继电保护应用模型》，告警信号用----上送，普通遥信信号用----上送，其它的统一在-----中扩充。

10.合并单元装置若需发送通道延时，宜配置在采样值数据集的第----个FCD。

如需需发送双AD的采样值，双AD宜配置相同的------或-----实例，且在采样值数据集中双AD的DO按-------顺序连续排放。

智能变电站继电保护题库一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbps或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T 14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。

2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。

3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。

6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。

7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。

8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。

9．有些电子式电流互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后迟延一定时间。

此延时称为“唤醒时间”。

在此延时期间，电子式电流互感器的输出为零。

10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

11．温度变化将不会影响光电效应原理中互感器的准确度。

12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

13．合并单元的时钟输入只能是光信号。

14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。

16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。

17．GOOSE跳闸必须采用点对点直接跳闸方式。

18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。

第一章判断题1.智能变电站的二次电压并列功能在母线合并单元中实现。

答案：对2.智能变电站站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能：其合闸命令输出则并接至合闸单元。

答案：对3.对于500千伏智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

答案：对4.任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

答案：错5.智能变电站内双重化配置的两套保护电压﹑电流采样值应分别取自相互独立的合并单元. 答案：对6.双重化配置的保护使用的GOOSE(SV)网络应遵循相互独立的原则,当一个网络异常或退出时不应影响另一个网络的运行.答案：对7.智能变电站要求光波长1310nm光纤的光纤发送功率为-20dbm~-14dbm,光接收灵敏度为-31dbm~-14dbm答案：对8.智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵﹑失灵联跳开入软压板即可设在接收端，也可设在发送端。

答案：错9.有些电子式互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后延迟一定时间。

此延时称为“唤醒时间”。

在此延时期间内，电子式互感器的输出为零。

答案：对10.唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

答案：对11.温度变化不会影响光电效应原理中互感器的准确度。

答案：错12.长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

答案：对13.合并单元的时钟输入只能是光信号。

14.用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

答案：对15.电子式互感器的采样数据品质标志应实时反映自检状态，不应附加任何延时或展宽。

答案：对16.现场检修工作时，SV采样网络与GOOSE网络可以联通。

智能变电站竞赛题库变电站值班员竞赛题库11. 接地故障时，零序电压与零序电流的相位关系取决于。

故障点过渡电阻的大小；系统容量的大小；相关元件的零序阻抗；相关元件的各序阻抗。

答案：C2. 配置单相重合闸的线路发生瞬时单相接地故障时，于重合闸原因误跳三相，但又三相重合成功，重合闸应如何评价。

不评价；正确动作1次，误动1次；不正确动作1次；不正确动作2次。

答案：D3. 现场工作过程中遇到异常情况或断路器跳闸时。

只要不是本身工作的设备异常或跳闸，就可以继续工作，运行值班人员处理；可继续工作，运行值班人员处理异常或事故；应立即停止工作，保持现状，待找出原因或确定与本工作无关后，方可继续工作；可将人员分成两组，一组继续工作，一组协助运行值班人员查找原因。

答案：C4. 如果线路送出有功与受进无功相等，则线路电流、电压相位关系为。

电流超前电压45°；电压超前电流45°；电流超前电压135°。

答案：A5. 保护动作至发出跳闸脉冲40ms，断路器跳闸及灭弧60ms，重合闸时间继电器整定秒，断路器合闸时间100ms，从故障发生至故障相恢复电压的时间为。

秒；秒；秒。

答案：B6. 新安装保护装置在投入运行一年以后，未打开铅封和变动二次回路以前，保护装置出现于调试和安装质量不良而引起的不正确动作，其责任归属为。

设计单位；运行单位；基建单位。

答案：B7. 220kV变压器的中性点经间隙接地的零序过电压保护定值一般可整定。

100V；180V；300V。

答案：B8. 在保证可靠动作的前提下，对于联系不强的220kV 电网，重点应防止保护无选择动作；2对于联系紧密的220kV电网，重点应保证保护动作的。

选择性；快速性；灵敏性。

答案：B9. 如果对短路点的正、负、零序综合电抗为X1∑、X2∑、X0∑且X1∑＝X2∑，则两相接地短路时的复合网图是在正序序网图中的短路点K1和中性点H1间串入表达式的附加阻抗。

智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。

2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。

3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。

6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。

7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。

8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。

9．有些电子式电流互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后迟延一定时间。

此延时称为“唤醒时间”。

在此延时期间，电子式电流互感器的输出为零。

10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

11．温度变化将不会影响光电效应原理中互感器的准确度。

12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

13．合并单元的时钟输入只能是光信号。

14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。

16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。

17．GOOSE跳闸必须采用点对点直接跳闸方式。

18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。

智能站题库判断题200智能站题库判断题2001.智能变电站必须采用合并单元。

[0.5分]2.智能终端可以实现模拟量的采集。

[0.5分]3.SV输入虚端子采用DA方式定义。

[0.5分]4.MMS报文采用发布／订阅的传输机制。

[0.5分]5.MMS报文用于过程层状态信息的交换。

[0.5分]6.GOOSE报文用于过程层采样信息的交换。

[0.5分]7.智能终端安装处应保留总出口压板和检修压板。

[0.5分]8.保护装置GOOSE中断后，保护装置将闭锁。

[0.5分]9.智能终端可通过GOOSE单帧实现跳闸功能。

[0.5分]10.GOOSE跳闸必须采用点对点直接跳闸方式。

[0.5分]11.智能变电站母线保护不需要设置失灵开入软压板。

[0.5分]12.合并单元装置启动完毕后即可对外发送采样数据。

[0.5分]13.交换机的一个端口不可以同时属于多个VLAN。

[0.5分]14.智能终端应以虚遥信点方式转发收到的跳合闸命令。

[0.5分]15.在发生网络风暴时，智能终端不应误响应和误动作。

[0.5分]16.线路保护经GOOSE网络启动断路器失灵、重合闸。

[0.5分]17.智能终端至少提供两组分相跳闸接点和一组合闸接点。

[0.5分]18.母线电压SV品质异常时，母线保护将闭锁差动保护。

[0.5分]19.用于标识GOOSE控制块的appID必须全站唯一。

[0.5分]20.110kv及以下电压等级宜采用保护测控一体化设备。

[0.5分]21.智能变电站的二次电压并列功能在母线合并单元中实现。

[0.5分]22.智能终端通过回采跳合闸继电器的接点来判断出口的正确。

[0.5分]23.跳合闸信息﹑断路器位置信息都可以通过GOOSE传递。

[0.5分]24.GOOSE通信是通过重发相同数据来获得额外的可靠性。

[0.5分]25.合并单元通信中断或采样数据异常时，相关设备应可靠闭锁。

[0.5分]26.根据IEC61850系列标准，定值激活定值区从0开始。

智能变电站基础知识一、单项选择题1. 合并单元是（）的关键设备。

（A）站控层；（B）网络层；（C）间隔层；（D）过程层答案：D2. 智能终端是（）的关键设备。

（A）站控层；（B）网络层；（C）间隔层；（D）过程层答案：D3. 从结构上讲，智能变电站可分为站控层设备、间隔层设备、过程层设备、站控层网络和过程层网络，即“三层两网”。

（）跨两个网络。

（A）站控层设备；（B）间隔层设备；（C）过程层设备；（D）过程层交换机答案：B4. 智能变电站中交流电流、交流电压数字量经过（）传送至保护和测控装置。

（A）合并单元；（B）智能终端；（C）故障录波装置；（D）电能量采集装置答案：A5. 避雷器在线监测内容包括（）。

（A）避雷器残压；（B）泄漏电流；（C）动作电流；（D）动作电压答案：B6. 智能变电站中（）及以上电压等级继电保护系统应遵循双重化配置原则，每套保护系统装置功能独立完备、安全可靠。

（A）35 kV；（B）110kV；（C）220kV；（D）500 kV答案：C7. 继电保护设备与本间隔智能终端之间通信应采用（）通信方式。

（A）SV点对点；（B）GOOSE点对点；（C）SV网络；（D）GOOSE网络答案：B8. 继电保护之间的联闭锁信息、失灵启动等信息宜采用（）传输方式。

（A）SV点对点；（B）GOOSE点对点；（C）SV网络；（D）GOOSE网络答案：D9. 智能变电站中双重化配置的两套保护的跳闸回路应与两个（）分别一一对应。

（A）合并单元；（B）智能终端；（C）电子式互感器；（D）过程层交换机答案：B10. 智能终端放置在（）中。

（A）断路器本体；（B）保护屏；（C）端子箱；（D）智能控制柜答案：D二、多项选择题1. 智能开关的在线监测类型有：（）（A）局部放电在线监测；（B）绕组测温在线监测；（C）六氟化硫微水密度在线监测；（D）断路器机械特性在线监测答案：（A、C、D）2. 下列哪些设备不属于智能变电站过程层设备？（）（A）合并单元；（B）智能终端；（C）线路保护；（D）操作箱答案：（C、D）3. 下列哪些设备不属于智能变电站微机保护装置？（）（A）交流输入组件；（B）A/D 转换组件；（C）保护逻辑(CPU)；（D）人机对话模件答案：（A、B）4. 下列哪些不属于智能变电站继电保护装置的硬压板？（）（A）“投检修状态”压板；（B）“保护出口跳闸”压板；（C）“投主保护”压板；（D）“启动失灵保护”压板答案：（B、C、D）5. 智能变电站的高级应用有：（）（A）智能告警及分析决策；（B）顺序控制操作；（C）设备状态可视化；（D）源端维护答案：（A、B、C、D）三、填空题1. 智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以______________、_____________、____________为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

第10章智能变电站习题答案1．智能化变电站的结构如何组成？有什么特点？答：智能化变电站是由智能化一次设备和网络化二次设备组成，建立在IEC61850通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。

智能化一次设备主要包括电子式互感器、智能化断路器等，网络化二次设备是指将变电站内的常规二次设备标准化设计制造，在设备之间使用高速网络通信实现数据共享。

智能化变电站的特征：一次设备的智能化、二次设备的网络化和变电站通信网络和系统实现标准统一化。

2．智能化变电站中各层的作用是什么？分别有什么特征？答：（1）过程层是一次设备与二次设备的结合面，是智能化一次设备的智能化部分。

其主要实现与一次设备接口相关的功能，包括：实时电压、电流等电气量检测，进行运行设备的状态检测与统计，完成包括断路器、隔离开关的合分控制、变压器分接头调节、直流电源充放电控制操作等的控制执行与驱动。

（2）间隔层的功能是利用本间隔的数据对本间隔的一次设备产生作用，如线路保护设备和间隔单元控制设备就属于这一层。

其主要功能有：汇总本间隔过程层实时数据信息，实施对一次设备的保护控制，实施本间隔的操作闭锁，实施操作同期及其他控制功能，控制数据采集、统计计算及控制命令的优先级，同时高速完成与过程层及站控层的网络通信。

（3）变电站层主要通过两级高速网络汇总全站的实时数据信息，不断刷新实时数据库，按时登录历史数据库，按既定规约将有关数据信息送向调度或控制中心，接收调度或控制中心有关控制命令并转间隔层、过程层执行。

它应具有以下功能：在线可编程的全站操作闭锁控制功能；站内当地监控、人机联系功能，如显示、操作、打印、报警，图像、声音等多媒体功能；可对间隔层、过程层诸设备进行在线维护、在线组态、在线修改参数；同时，能完成变电站故障记录、故障分析和操作培训。

3．智能化变电站的主要技术特征是什么？答：（1）数据采集数字化。

（2）系统分层分布化。
