用单片机控制LED亮灭

单片机实验——利用中断控制LED本实验利用中断控制单片机的GPIO口控制LED的亮灭，达到了在不同的时间间隔下实现LED的闪烁、呼吸等效果。

本实验可以让初学者更好地理解与掌握单片机的中断和GPIO 控制。

一、实验器材准备1. STC12C5A16S2单片机开发板2. LED灯3. 1KΩ电阻4. 杜邦线二、实验原理本实验中，我们需要利用单片机的GPIO口控制LED灯的亮灭。

其中，单片机的GPIO 口需要设置为输出模式，即控制LED灯亮灭的电平。

在运行中，通过改变电平状态来控制LED的亮灭。

而中断控制则是为了实现不同的效果，比如在不同的时间间隔下闪烁、呼吸等。

中断是指硬件或软件的外部事件，它会打断当前正在执行的程序，转为执行中断程序。

在单片机编程中，我们可以采取中断方式实现不同的操作。

三、实验步骤1. 首先，连接电路。

将LED作为单片机GPIO控制的输出口，同时连接一个1KΩ的电阻，如下图：2. 打开Keil软件，新建工程，导入STC12C5A16S2头文件。

3. 在代码中，首先需要定义GPIO的引脚，接下来进行中断初始化设置。

4. 编写闪烁程序，实现LED在不同时间间隔下闪烁，如下：```cvoid Led_Flash(void){Led_ON(); //LED灯亮Delay(500); //延时等待500msLed_OFF(); //LED灯灭Delay(500); //延时等待500ms}```5. 编写呼吸程序，实现LED在不同时间间隔下进行呼吸灯效果。

```cvoid Led_Breath(void){uint8 i;uint16 j;for (i = 0; i < 10; i++) //变量i控制灯的亮度{for (j = 0; j < 2000; j++) //变量j控制每次延时等待的时间{Led_ON();Delay_us(i * 20);Led_OFF();Delay_us((9 - i) * 20);}}}```6. 编写中断控制程序，通过定时器中断来实现LED的不同效果。

51单片机点亮一盏LED灯的原理解析单片机是指一种集成了微处理器核、存储器和外设接口的制作技术、封装技术等多种技术的集成电路芯片。

其中，51单片机是一种以Intel公司的80C51为核心的单片机。

点亮一盏LED灯是单片机入门的基础实验，通过这个实验可以学习到单片机的基本原理和操作方法。

点亮一盏LED灯的实验原理是通过单片机的I/O口控制LED的亮灭。

I/O口是单片机用于与外部设备进行数据交换的通道，可以通过它控制外部的电子元件。

LED是一种基本的显示元件，用来指示设备的运行状态。

在51单片机中，I/O口分为P0、P1、P2、P3四个8位I/O口，每一位可以控制一个LED。

其中P0口用来与外部设备进行数据交换，P1口是输入/输出口，P2口和P3口是专用输入/输出口。

首先，我们需要连接单片机与LED灯。

将单片机的VCC端连接到LED灯正极，将单片机的GND端连接到LED灯负极。

然后，选择一个合适的I/O口，将单片机的I/O引脚与LED的另一端连接。

接下来，我们需要编写程序控制LED的亮灭。

首先，需要包含头文件。

例如，在Keil C编译器中，我们需要使用“#include <reg52.h>”来包含51单片机的寄存器定义。

然后，我们需要定义LED的连接位置和状态。

例如，我们可以使用“sbit LED = P1^0;”来定义LED连接到P1口的第0位。

接着，我们需要编写主函数。

在主函数中，我们可以使用赋值语句来控制LED的亮灭。

例如，我们可以使用“LED = 1;”使LED亮起，使用“LED = 0;”使LED熄灭。

我们可以使用延时函数来控制LED的亮灭时间。

例如，我们可以使用“delay(1000);”使程序暂停1000毫秒。

综上所述，51单片机点亮一盏LED灯的原理是通过单片机的I/O口控制LED的亮灭，并通过编写程序来实现。

这个实验是单片机入门的基础实验，可以帮助初学者了解单片机的基本原理和操作方法。

主题：单片机独立按键控制LED灯实验原理目录1. 概述2. 单片机独立按键控制LED灯实验原理3. 实验步骤4. 结语1. 概述单片机在现代电子设备中起着至关重要的作用，它可以通过编程实现各种功能。

其中，控制LED灯是单片机实验中常见的任务之一。

本文将介绍单片机独立按键控制LED灯的实验原理及实验步骤，希望对初学者有所帮助。

2. 单片机独立按键控制LED灯实验原理单片机独立按键控制LED灯的实验原理主要涉及到单片机的输入输出端口及按键和LED的连接方式。

在单片机实验中，按键与单片机的输入端口相连，LED与单片机的输出端口相连。

通过按键的按下和松开来改变单片机输出端口电平，从而控制LED的亮灭。

3. 实验步骤为了完成单片机独立按键控制LED灯的实验，需要按照以下步骤进行操作：步骤一：准备材料- 单片机板- 按键- LED灯- 连线- 电源步骤二：搭建电路- 将按键与单片机的输入端口相连- 将LED与单片机的输出端口相连- 连接电源步骤三：编写程序- 使用相应的单片机开发软件编写程序- 程序中需要包括按键状态检测和LED控制的部分步骤四：烧录程序- 将编写好的程序烧录到单片机中步骤五：运行实验- 按下按键，观察LED的亮灭情况- 确保按键可以正确控制LED的亮灭4. 结语通过上述实验步骤，我们可以实现单片机独立按键控制LED灯的功能。

这个实验不仅可以帮助学习者了解单片机的输入输出端口控制，还可以培养动手能力和程序设计能力。

希望本文对单片机实验初学者有所帮助，谢谢阅读！实验步骤在进行单片机独立按键控制LED灯实验时，需要按照一定的步骤进行操作，以确保实验能够顺利进行并取得预期的效果。

下面将详细介绍实验步骤，帮助读者更好地理解和掌握这一实验过程。

1. 准备材料在进行单片机独立按键控制LED灯实验前，首先需要准备相应的材料。

这些材料包括单片机板、按键、LED灯、连线和电源。

在选择单片机板时，需要根据具体的实验需求来确定，常见的有51单片机、Arduino等，不同的单片机板具有不同的特性和使用方法，因此需要根据实验要求来选择适合的单片机板。

单片机光敏电阻控制led亮度
单片机光敏电阻控制LED亮度是一种常见的电子控制应用。

光
敏电阻是一种能够根据光照强度变化其电阻值的元件，而LED则是
一种能够发光的二极管。

通过使用单片机来读取光敏电阻的电阻值，并根据这个值来控制LED的亮度，可以实现根据光照强度自动调节LED的亮度的功能。

首先，我们需要将光敏电阻连接到单片机的模拟输入引脚上，
以便单片机可以读取光敏电阻的电阻值。

接着，我们需要将LED连
接到单片机的数字输出引脚上，以便单片机可以控制LED的亮度。

然后，我们需要编写单片机的程序，程序中需要包括读取光敏电阻
数值的代码和控制LED亮度的代码。

在程序中，我们可以通过读取光敏电阻的电阻值来判断光照强
度的强弱，然后根据光照强度的不同来控制LED的亮度。

例如，当
光照强度较强时，LED的亮度可以降低；而当光照强度较弱时，LED
的亮度可以增加。

这样就实现了根据光照强度自动调节LED亮度的
功能。

需要注意的是，在实际的应用中，还需要考虑到光敏电阻的特
性曲线、光敏电阻和LED的电路连接方式、单片机的模拟输入和数字输出的设置等因素，以确保系统能够稳定可靠地工作。

总的来说，单片机光敏电阻控制LED亮度是一种基于光敏电阻和LED的自动光控制技术，通过合理的电路连接和程序设计，可以实现LED灯光亮度的智能调节，适用于各种需要根据光照强度自动调节亮度的场景，如夜间照明、环境监测等领域。

成绩实验名称：单片机系统简单扩展实验
一、实验目的
1、了解单片机系统的扩展方法
2、熟悉8255A在单片机系统扩中的使用方法。

3、熟悉仿真软件Proteus以及编程软件Keil的使用。

二、实验仪器
三、实验内容
四、实验原理
实验报告
五、实验步骤
步骤：
1、根据给定的实验要求，分析实验的目的以及实验要求。

2、通过计算机仿真软件Proteus，根据实验目的设计电路，并且绘制电路原理图。

3、根据自己设计的电路，编写控制程序。

4、调试所编写的控制程序，直至程序没有语法及语意错误，可以通过编译。

5、将所编写的无错误的程序下载至仿真软件，并进行调试，根据仿真结果修改程序。

6、重复上一步骤，知道仿真效果达到实验要求，即可完成。

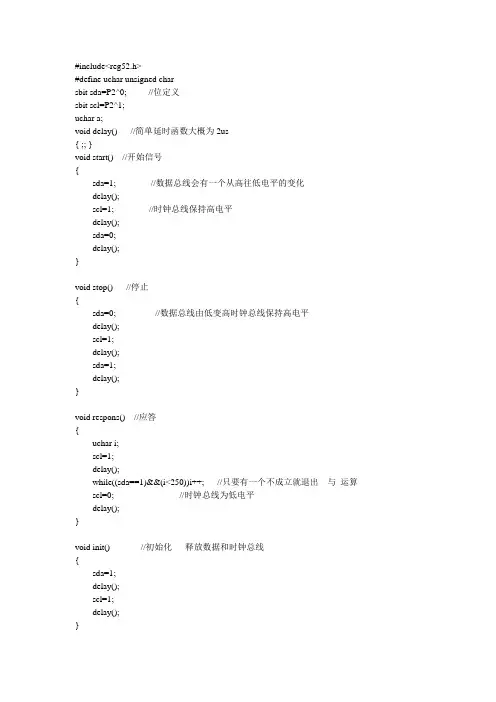

六、实验程序
#include <reg51.h>
#include<absacc.h>。

单片机LED灯实验报告
本次实验我们使用单片机控制LED灯的亮灭，这是一个非常简单的实验，适合初学者。

1、实验原理
单片机是一种集成电路芯片，具有计算机的基本结构和功能，可以通过编程实现对外
设的控制。

在本实验中，我们通过编程控制单片机的输出口，使其控制LED灯的亮灭。

2、实验器材
1）单片机开发板
2）LED灯
3）导线
4）电池
5）万用表
3、实验步骤
第一步：连接电路，将开发板上的输出口与LED灯的正极连接起来，将GND和LED灯
的负极连接起来。

第二步：打开开发板和计算机，用Keil uVision软件编写程序，将程序下载至单片机。

第三步：将电池接电，观察LED灯的亮灭情况。

第四步：使用万用表进行电压和电流检测，确保电路工作正常。

4、实验结果
当单片机控制输出端口时，LED灯会随之变化。

当单片机输出低电平时，LED灯熄灭；输出高电平时，LED灯亮起。

通过这次实验，我们掌握了单片机的基本原理和一些控制技巧。

这对于我们以后了解
和使用单片机会有很大的帮助。

同时，也加深了我们对电路基础知识的认识和理解。

实验一汇编代码及注释ORG 0000H伪指令ORG 指定0000H 作为AJMP MAIN的地址，也就是单片机上电后CPU取指的初始地址；AJMP MAIN无条件跳转到主程序MAIN；ORG 0030H伪指令ORG指定030H作为主程序MAIN的第一个地址，也就是MOV P1,#00H的地址；MAIN: 主程序MAIN；MOV P1,#00H将立即数00H赋值给P1口，使P1口对应的8个LED的阴极置0,点亮；ACALL DELAY02调用延迟程序DELAY02，延迟2秒；MOV P1,#0FFH将立即数0FFH赋值给P1口,使P1口对应的8个LED的阴极置1,点熄灭；ACALL DELAY02调用延迟程序DELAY02，延迟2秒；AJMP MAIN无条件跳转到主程序MAIN；DELAY02:延迟子程序DELAY02MOV R5,#2将立即数2赋值给寄存器R5；D1: 延迟子程序D1MOV R6,#200将立即数200赋值给寄存器R6；D2: 延迟子程序D1MOV R7,#250将立即数250赋值给寄存器R6；D3:DJNZ R7,D3条件转移指令，若R7-1≠0，则跳转到D3，否则执行下一条指令;因为R7初始值为250，每执行一次DJNZ R7,D3需要2个机器周期，所以这个循环结束后需要2*250T(T为机器周期)；DJNZ R6,D2;条件转移指令，若R6-1≠0，则跳转到D2，否则执行下一条指令;因为R7初始值为200，每执行一次本指令需要2个机器周期。

每延迟1 D3 执行一次本指令，所以这个循环结束后需要200*（2*250+2）T DJNZ R5,D1;条件转移指令，若R5-1≠0，则跳转到D1，否则执行下一条指令;因为R5初始值为2，每执行一次本指令需要2个机器周期。

每延迟1 D2执行一次本指令，所以这个循环结束需要2*（（200*（2*250+2）+2）T≈200000T；每个T为1微秒。

8051单片机c语言置位与复位操作点亮led方法8051单片机作为一种经典的微控制器，被广泛应用于工业控制、嵌入式系统等领域。

C语言因其高效性和易读性，成为编写8051单片机程序的首选语言。

本文将详细介绍如何使用C语言对8051单片机进行置位和复位操作，以点亮LED灯。

### 8051单片机C语言置位与复位操作点亮LED方法#### 1.硬件环境准备在开始编程之前，需要确保硬件环境搭建正确。

所需硬件包括：- 8051单片机开发板- LED灯一个- 电阻（与LED灯的电压和电流匹配）- 面包板（用于搭建电路）将LED灯的一个引脚连接到8051单片机的某个I/O口（如P1.0），另一个引脚通过电阻接地。

#### 2.软件环境准备- 使用Keil uVision IDE作为开发环境，编写和编译C语言代码。

- 确保安装了适用于8051单片机的C编译器。

#### 3.C语言代码编写以下是使用C语言对8051单片机进行置位（点亮LED）和复位（熄灭LED）操作的示例代码：```c#include <reg51.h> // 包含8051寄存器定义的头文件#define LED P1_0 // 定义LED连接的I/O口，这里以P1.0为例void delay(unsigned int); // 延时函数声明void main() {while(1) { // 无限循环LED = 1; // 置位P1.0，LED点亮delay(10000); // 延时LED = 0; // 复位P1.0，LED熄灭delay(10000); // 延时}}// 延时函数定义，具体的延时时间取决于单片机的晶振频率void delay(unsigned int count) {unsigned int i,j;for(i=0; i<count; i++)for(j=0; j<1275; j++); // 空循环实现延时}```#### 4.置位与复位操作说明在上面的代码中，`LED = 1;` 对应的是置位操作，将P1.0口置为高电平，电流流经LED，使其点亮。
