51单片机二极管发光程序
51单片机（STC89C52）可以通过控制IO口来驱动二极管发光。
下面我将为你提供一个简单的例子，演示如何在51单片机上使用C
语言编写程序来控制二极管发光。
首先，我们需要连接一个二极管到单片机的IO口上。
假设我们
将二极管连接到P1口的第0个引脚上。
然后，我们可以使用C语言编写如下的程序来让这个二极管发光：
c.
#include <reg52.h> // 包含51单片机的寄存器定义文件。
void main() {。
P1 = 0xFE; // 将P1口的第0个引脚拉低，使二极管发光。
while(1) {。
// 这里可以添加你需要的其他操作。
}。
}。
在这个简单的例子中，我们使用了reg52.h头文件来包含51单
片机的寄存器定义。
然后在main函数中，我们将P1口的第0个引
脚拉低，使二极管发光。
接着使用一个无限循环来让程序持续执行。
需要注意的是，具体的连接方式和引脚的控制可能会根据具体
的硬件电路设计而有所不同。
在实际的项目中，你可能需要根据具
体的硬件连接情况和需求来编写相应的程序。
另外，如果你需要实现更复杂的功能，比如控制二极管的闪烁、呼吸灯效果等，你可能需要使用定时器中断、PWM控制等技术来实现。
这需要更深入的学习和了解51单片机的相关知识。
希望这个简
单的例子能够帮助你入门。
51单片机点亮一盏LED灯的原理解析单片机是指一种集成了微处理器核、存储器和外设接口的制作技术、封装技术等多种技术的集成电路芯片。
其中，51单片机是一种以Intel公司的80C51为核心的单片机。
点亮一盏LED灯是单片机入门的基础实验，通过这个实验可以学习到单片机的基本原理和操作方法。
点亮一盏LED灯的实验原理是通过单片机的I/O口控制LED的亮灭。
I/O口是单片机用于与外部设备进行数据交换的通道，可以通过它控制外部的电子元件。
LED是一种基本的显示元件，用来指示设备的运行状态。
在51单片机中，I/O口分为P0、P1、P2、P3四个8位I/O口，每一位可以控制一个LED。
其中P0口用来与外部设备进行数据交换，P1口是输入/输出口，P2口和P3口是专用输入/输出口。
首先，我们需要连接单片机与LED灯。
将单片机的VCC端连接到LED灯正极，将单片机的GND端连接到LED灯负极。
然后，选择一个合适的I/O口，将单片机的I/O引脚与LED的另一端连接。
接下来，我们需要编写程序控制LED的亮灭。
首先，需要包含头文件。
例如，在Keil C编译器中，我们需要使用“#include <reg52.h>”来包含51单片机的寄存器定义。
然后，我们需要定义LED的连接位置和状态。
例如，我们可以使用“sbit LED = P1^0;”来定义LED连接到P1口的第0位。
接着，我们需要编写主函数。
在主函数中，我们可以使用赋值语句来控制LED的亮灭。
例如，我们可以使用“LED = 1;”使LED亮起，使用“LED = 0;”使LED熄灭。
我们可以使用延时函数来控制LED的亮灭时间。
例如，我们可以使用“delay(1000);”使程序暂停1000毫秒。
综上所述，51单片机点亮一盏LED灯的原理是通过单片机的I/O口控制LED的亮灭，并通过编写程序来实现。
这个实验是单片机入门的基础实验，可以帮助初学者了解单片机的基本原理和操作方法。
单片机8个led灯循环点亮程序一、前言单片机是一种非常重要的电子元件，它可以通过编程来实现各种功能。
其中，点亮LED灯是最基础的操作之一。
本文将介绍如何使用单片机8个LED灯循环点亮。
二、硬件准备1. 单片机：STC89C52RC或其他8051系列单片机；2. LED灯：8个；3. 电阻：8个（220欧姆）；4. 面包板：1个；5. 杜邦线：若干。
三、程序设计首先，我们需要了解一些基本的概念和知识：1. 端口：单片机的I/O口被称为端口，其中P0、P1、P2、P3四个端口分别对应着不同的引脚。
2. 输出：通过控制端口输出高电平或低电平来控制外部设备。
3. 延时函数：为了让程序在执行时停留一段时间，需要使用延时函数。
接下来，我们开始编写程序。
具体步骤如下：1. 定义引脚首先，我们需要定义每个LED所对应的引脚。
这里我们将8个LED分别连接到P0口的0~7引脚上。
sbit led0=P0^0;sbit led1=P0^1;sbit led2=P0^2;sbit led3=P0^3;sbit led4=P0^4;sbit led5=P0^5;sbit led6=P0^6;sbit led7=P0^7;2. 定义延时函数为了让程序在执行时停留一段时间，我们需要定义一个延时函数。
这里我们使用循环来实现延时。
void delay(unsigned int i){while(i--);}3. 循环点亮LED灯接下来，我们就可以开始循环点亮LED灯了。
这里我们使用for循环来实现。
void main(){while(1){for(int i=0;i<8;i++){switch(i){case 0:led0=1;break;case 1:led1=1;break;case 2:led2=1;break;case 3:led3=1;break;case 4:led4=1;break;case 5:led5=1;break;case 6:led6=1;break;case 7:led7=1;break;}delay(50000);switch(i){case 0:led0=0;break;case 1:led1=0;break;case 2:led2=0;break;case 3:led3=0;break;case 4:led4=0;break;case 5:led5=0;break;case 6:led6=0;break;case 7:led7=0;break;}}}}四、总结通过以上步骤，我们就可以实现单片机8个LED灯循环点亮的程序了。
单片机控制发光二极管实验报告发光二极管广东石油化工学院单片机实验一实验报告实验报告实验一发光二极管实验学院: 电信学院专业:班级学生学号：实验时间一、实验目的1、掌握AT89C51 单片机IO 口的输入输出。
2、掌握用查表方式实现AT89C51 单片机IO 口的控制。
3、练习单片机简单延时子程序的编写。
4、熟练运用Proteus 设计、仿真AT89C51 系统。
二、实验内容1、编写延时子程序，延时时间为0.1S。
代码：void delay(){int i, j;for (i = 0; i 100; i++)for (j = 0; j 125; j++);}2、见图一。
通过AT89C51 单片机控制8 个发光二极管发光，实现亮点以由上到下循环移动，间隔时间为0.1S。
代码：#includereg51.h#includeintrins.hvoid delay(){int i, j;for(i = 0; i 100; i++)for(j = 0; j 125; j++);}void main(){P1 = 0xFE;while(1){P1 (转载于: 写论文网:单片机控制发光二极管实验报告)= _crol_(P1,1);delay();}}运行结果截图：图一3、见图一。
通过AT89C51 单片机控制8 个发光二极管发光，循环实现亮点由上到下移动1 次(间隔时间为0.2S)，由下到上移动1 次(间隔时间为0.2S)，闪烁1 次（即先全亮0.1S,再全灭0.1S）。
代码：#includereg51.h#define uchar unsigned char#define uint unsigned intvoid delay(){uint i, j;for (i = 0; i 100; i++){for (j = 0; j 128; j++){//delay 100ms, do nothing.}}}void shangXia(){uchar k;P1 = 0xFE;for (k = 0; k 8; k++){delay();P1 = _crol_(P1,1);}}void xiaShang(){uchar k;P1 = 0x7F;for (k = 0; k 8; k++){delay();P1 = _crol_(P1,-1);}}void main(){while(1){shangXia();xiaShang();}}截图与题一相同，增加由下至上。
单片机led循环控制代码单片机作为一种重要的嵌入式系统，在各行各业中都扮演着关键的角色。
而其中最为基础和常见的应用之一，就是控制LED灯的循环。
LED灯，作为一种高亮度、低能耗和长寿命的光源，广泛应用于各种电子设备和照明领域。
通过单片机控制LED灯的循环效果，可以实现色彩丰富、动态变化的灯光效果，不仅增加了设备的美观性，还能给人带来愉悦和舒适的感觉。
在单片机中控制LED灯的循环效果，可以采用多种方法。
最常见的是使用循环控制语句，如for循环或while循环。
在循环中，通过改变LED灯的亮度、颜色或灯光模式等参数，可以实现各种不同的灯光效果。
具体的控制代码可以通过单片机的编程语言来实现，如C语言或汇编语言等。
以C语言为例，以下是一段基本的单片机LED循环控制代码：```cinclude <reg52.h> // 单片机头文件sbit LED=P1^0; // 定义LED灯连接的IO口void delay(unsigned int t) // 延时函数{unsigned int i,j;for(i=0;i<t;i++)for(j=0;j<120;j++);}void main(){while(1) // 无限循环{LED=0; // 点亮LED灯delay(500); // 延时500毫秒LED=1; // 熄灭LED灯delay(500); // 延时500毫秒}}```上述代码的思路很简单：通过不断循环控制LED灯的开关状态来实现循环效果。
在代码中，使用了一个延时函数来控制LED灯的亮灭时间，通过调整延时时间可以控制LED循环的速度。
当单片机运行该代码时，LED灯会不断地循环点亮和熄灭，形成一个明暗交替的闪烁效果。
这是一种最基本的LED循环效果，可以通过修改代码中的延时时间或添加其他控制语句来实现更复杂的灯光效果。
除了基本的循环控制代码外，还可以结合其他传感器或外部设备来实现更多样化的LED循环效果。

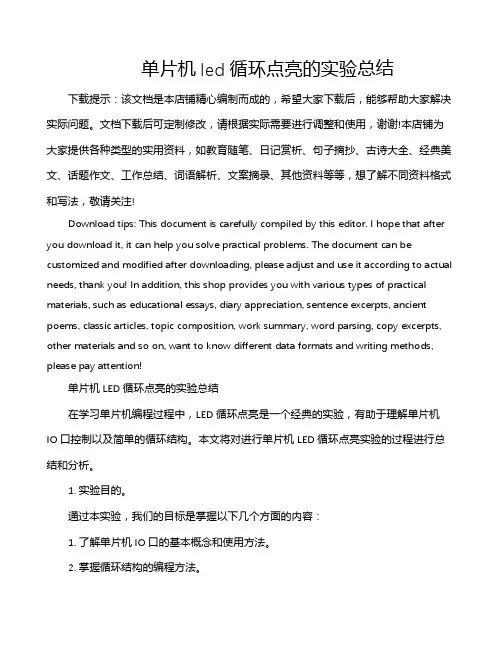

单片机led循环点亮的实验总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单片机LED循环点亮的实验总结在学习单片机编程过程中，LED循环点亮是一个经典的实验，有助于理解单片机IO口控制以及简单的循环结构。

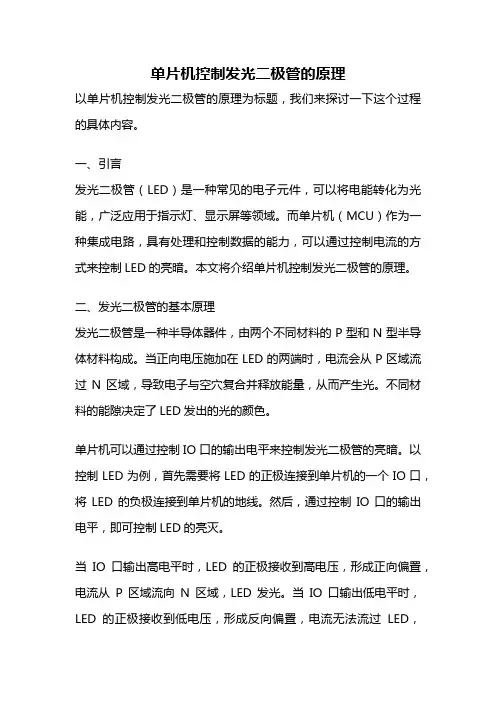

单片机控制发光二极管的原理以单片机控制发光二极管的原理为标题，我们来探讨一下这个过程的具体内容。
一、引言发光二极管（LED）是一种常见的电子元件，可以将电能转化为光能，广泛应用于指示灯、显示屏等领域。
而单片机（MCU）作为一种集成电路，具有处理和控制数据的能力，可以通过控制电流的方式来控制LED的亮暗。
本文将介绍单片机控制发光二极管的原理。
二、发光二极管的基本原理发光二极管是一种半导体器件，由两个不同材料的P型和N型半导体材料构成。
当正向电压施加在LED的两端时，电流会从P区域流过N区域，导致电子与空穴复合并释放能量，从而产生光。
不同材料的能隙决定了LED发出的光的颜色。
单片机可以通过控制IO口的输出电平来控制发光二极管的亮暗。
以控制LED为例，首先需要将LED的正极连接到单片机的一个IO口，将LED的负极连接到单片机的地线。
然后，通过控制IO口的输出电平，即可控制LED的亮灭。
当IO口输出高电平时，LED的正极接收到高电压，形成正向偏置，电流从P区域流向N区域，LED发光。
当IO口输出低电平时，LED的正极接收到低电压，形成反向偏置，电流无法流过LED，LED不发光。
四、控制LED的亮度除了控制LED的亮灭外，单片机还可以通过改变IO口输出电平的方式来控制LED的亮度。
LED的亮度与通过它的电流大小有关，而电流的大小可以通过控制IO口输出电平的高低来实现。
在单片机中，可以通过PWM（脉宽调制）技术来实现LED的亮度调节。
PWM技术是通过调整IO口的高电平和低电平的时间比例来控制电流的大小，从而控制LED的亮度。
通过改变脉冲的占空比，即高电平的时间与一个周期的比例，可以改变LED的亮度。
五、应用举例单片机控制发光二极管的原理在实际应用中有着广泛的应用。
例如，在智能家居系统中，可以利用单片机来控制LED灯的亮暗，实现灯光的调节和变换。
在电子表格中，可以使用单片机控制LED显示屏的亮度和显示内容，实现数字的显示。
实验一P1口亮灯实验一、实验目的（1）学习P1口的使用方法；（2）学习延时子程序的编写。
二、实验内容P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
三、实验预备知识（1）P1口为准双向口，可定义为输入，也可定义为输出。
（2）本实验中延时子程序采用指令循环来实现，机器周期（12/6MHZ）*指令所需机器周期数*循环次数，在系统时间允许的情况下可以采用此方法。
四、程序框图五、实验步骤1、实验连线P1.0~P1.7用插针连至L1~L82、PC环境在与PC联机状态下，打开桌面图标“MCS-51集成开发环境”，下载PH51\he01.asm，编译、连接、装载，用连续方式运行程序。
3、观察运行结果在连续运行方式下，观察发光二极管闪亮移位情况。
4、终止运行按“暂停图标”或实验箱上的“暂停按钮”，使系统无条件退出该程序的运行返回监控状态。
六、思考修改延时常数，使发光二极管闪亮时间改变。
修改程序，使发光二极管闪亮移位方向改变。
七、实验电路八、实验程序ORG 0790H;----------------------------------------------------------SE18: MOV P1,#0FFH ;送P1口LO34: MOV A,#0FEH ;L1发光二极管点亮LO33: MOV P1,ALCALL SE19 ;延时RL A ;左移位SJMP LO33 ;循环;----------------------------------------------------------SE19: MOV R6,#0A0HLO36: MOV R7,#0FFHLO35: DJNZ R7,LO35DJNZ R6,LO36 ;延时RET;----------------------------------------------------------END教你如何用W ORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：W ORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
桂林电子科技大学单片机最小应用系统
设
计
报
告
指导老师：***
学生：钟静茹
学号：09210202
机电工程学院
2010年6月
单片机最小应用系统设计报告
目录
一、设计题目 (3)
二、设计内容与要求 (3)
三、设计目的意义 (3)
四、系统硬件电路图 (4)
五、程序流程图与源程序 (6)
5.1流程图 (6)
5.2源程序 (7)
5.2.1程序设计思想 (7)
5.2.2源程序清单 (7)
六、系统功能分析与说明 (9)
6.1系统主要组成部分 (9)
6.2指示灯显示部分 (10)
6.3 电路板的制作 (10)
6.3.1 PCB图的制作 (11)
6.3.2 电路板的腐蚀、钻孔和元器件的焊接 (13)
七、设计体会 (11)
八、参考文献 (12)
一、设计题目
用8031单片机实现发光二极管的循环点亮控制。
采用3个按键分别控制发光二极管的启动、停止及每个灯点亮的时间的更换，定时时间有软件控制。
二、设计内容与要求
用8031单片机控制8个发光二极管循环点亮。
要求用按键控制点亮时间（如每个灯点亮0.5秒或者1秒等，各灯点亮时间相同）。
按启动键开始循环点亮；按停止键后停止。
三、设计目的意义
1、掌握单片机系统中扩展简单I/O接口的方法。
2、掌握单片机的硬件接口电路、8031单片机的内部结构及其编程方法。
3、掌握单片机的最小系统的设计。
4、掌握电路板的设计与制作。
5、了解程序编写与调试的方法和技巧。
6、综合掌握所学的单片机指令系统和硬件接口电路知识，进行简单的最小系统开发。
四、系统硬件电路图
系统硬件图(图1)包括单片机最小系统（复位电路、晶振电路和相关的控制信号）、外电路接通显示部分、及电源显示部分。
设计硬件电路图时，其基本思想：先通过万能板搭建试验平台，将编好的程序下载到51中，等可以达到预期要求后，最后在PROTEL中设计原理图与PCB，做出电路板。
图1 系统硬件图
五、程序流程图与源程序
5.1流程图
5.2源程序
5.2.1程序设计思想
单片机通入电源后，一直让单片机对8031的P1和P3口进行采集，将8031的P3口开关信号送入8031，以控制流水灯的亮灭及时间。
5.2.2源程序清单
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit KEY1 = P3^2;
sbit KEY2 = P3^3;
sbit KEY3 = P3^4;
uchar Count = 0,i,k;
uchar code table[8] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
void Delay(uint del)
{
uint i,j;
for(i=0; i<del; i++)
for(j=0; j<1827; j++)
;
}
void Time0_Init()
{
TMOD = 0x01;
TH0 = 0x4c;
TL0 = 0x00;
TR0 = 1;
IE=0x82;
}
void Time0_Int() interrupt 1
{
TH0 = 0x4c;
TL0 = 0x00;
Count++;
}
void Outside1_Init(void)
{
IT0 = 1;
EX0=1;
EA=1;
}
void Outside1_Int(void) interrupt 0 {
EX0 = 0;
Delay(3);
if(KEY1 == 0)
{
while(1)
{
P0 = table[k];
if(KEY2==0)
{
break;
}
}
}
Delay(30);
EX0 = 1;
}
void Main(void)
{
uint i = 0,j=0;
Time0_Init();
Outside1_Init();
while(1)
{ for(i=0;i<8;i++)
{
P0 = table[i];
k=i;
if(KEY3 == 0)
{
Delay(1);
if(KEY3== 0) {
j++;
}
Delay(50);
}
if(j%2==1)
{
while(1)
{
if(Count == 20)
{
Count = 0;
break;
}
}
}
else
{
while(1)
{
if(Count == 10)
{
Count = 0;
break;
}
}
}
}
}
}
六、系统功能分析与说明
6.1系统主要组成部分
（1）单片机的最小系统部分包括晶振电路、复位电路、主电源引脚Vss和Vcc、控制引脚/EA。
（2）晶振电路为单片机正常工作时提供的时钟信号，由两个30pf的无极性电容和晶体压电瓷片组成外部振荡电路，把单片机的XTAL1和XTAL2分别接到外晶体的两端，使电容的另外一端接地就完成了单片机的晶振电路部分的设计。
（3）复位电路，当振荡器正常工作时，在单片机的复位引脚连续保持出现两个机器周期以上的高电平时，就会使单片机复位。
AT89S51单片机复位电路主要有上电复手动复位和自动复位两种，在本次试验中我采用手动复位。
按键手动复位的工作原理是：当按下按键时，电源对外接电容进行充电，使RST端为高电平，复位键松开后，电容通过内部下拉电阻放电，逐渐使RST端恢复低电平。
具体电路见图2复位电路。
图2 手动复位电路
6.2指示灯显示部分
输入信号由3个开关提供，信号的输出采用8个发光二极管显示，相应的信号灯对应相应的开关，用共阴极的连接方法，输入低电平导通。
电源上电显示部分用一个1K的电阻串联一个发光二极管来显示，灯亮表示有电，反之，则电路板没电。
6.3电路板的制作
6.3.1 PCB图的制作
采用了PROTEL DXP 电路绘图软件进行原理图和PCB图的制作，首先，安装此软件，安装完成后，打开该软件，新建工程（DOCUMENT）文件，而以后所建立的原理图文件（*.SCH）、PCB文件（*.PCB）及生成的网路文件（*.NET）都在此工程内。
建立原理图文件时，首先，调用库文件中常用的元器件库文件（MISCELLANEOUS DEVICES.LIB）可以调入常用的电阻、电容、开关、晶振、继电器等常用的电器元件，通过ADD/REMOVE 按钮可以调入库文件（以INTEL为开头的库文件），从而调入80S51芯片以及其它电子元件。
原理图建立后，再生成网路图，这一步骤只要通过DESIGN---CREATE NETLISTS 即可生成网络图。
建立PCB图，首先应按照原理图的要求认真准确地填好每一个电器元件的封装，系统没有封装的，必须根据实物画出特别元件的封装，而且，注意元器件的管脚号必须与封装的管脚号相同（比如说，三极管发元器件的管脚是B、E、C，而封装库中的管脚却是1、2、3，必须改变其中之一，使两者一致），否则出错，生成的PCB图不正确。
通过检查PCB图，如果没有元器件丢失、管脚丢失和网络连接正确便可以合理地布线，最终生成和覆铜板尺寸一致的PCB图。
最终生成的PCB图如下图所示。
图3 PCB电路图
6.3.2 电路板的腐蚀、钻孔和元器件的焊接
将生成好的PCB 图，用电熨斗印刷在基板上，再用FECL3 进行腐蚀、钻孔、焊接相对应的元器件。
便完成了电路板的制作。
七、设计体会
1、通过此次单片机最小系统的应用开发，增加了我对电路控制专业的兴趣，尤其是通过单片机进行自动控制方面，在设计及单片机最小系统中，加深了对所学过的知识认识（主要是编程指令的灵活应用、单片机最小系统的理解和PROTEL DXP 软件的灵活使用），还提高了自己的分析问题和解决问题的能力和方法（主要是在调试程序），最后提高了动手能力（主要是在电路板的制作上面），尤为可贵的是学会了查阅相关的资料，并进行独立的原理图设计，电路板的制作和程序的独立调整，以及出现问题时候，独立思考分析解决问题的能力。
虽然很辛苦，但是最终能够达到设计课题的要求。
2、初步学会了独立设计电路图的能力。
我首先在图书馆查找并综合与课题相关的资料，在头脑中形成一个感性的认识，并渐渐地用所学过的单片机指令（主要是汇编语言）编程，然后再借助试验台，将自己编好的程序一步一步地调试出来，用能够成功程序所需要的硬件电路来返回来设计自己的电路板。
初步养成了自己独立解决问题的方法
与能力。
八、参考文献
[1] 张毅刚彭喜元姜守达乔立岩新编MCS-51单片机应用设计.哈尔滨工业大学出版
社，2003.
[2] 黄海萍汇编语言与微机接口技术实验教程.国防工业出版社，2007.
[3] 何光明童爱红王国全 C语言实用培训教程.人民邮电出版社，2003.。
