Keil使用教程(单片机控制LED灯)

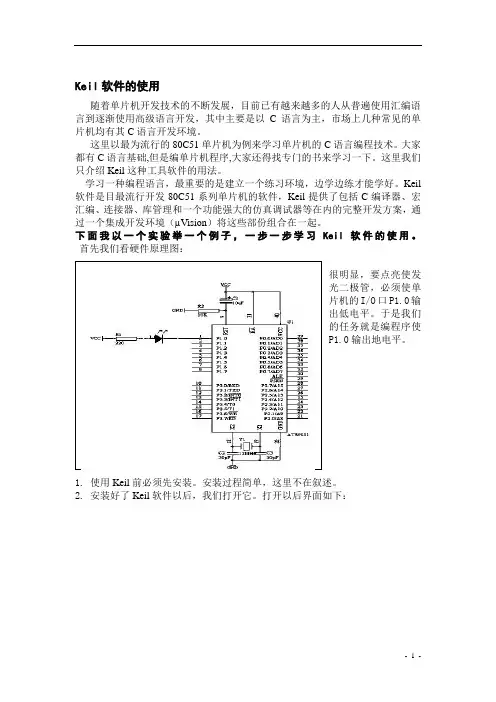

Keil 软件的使用随着单片机开发技术的不断发展，目前已有越来越多的人从普遍使用汇编语言到逐渐使用高级语言开发，其中主要是以C 语言为主，市场上几种常见的单片机均有其C 语言开发环境。

这里以最为流行的80C51单片机为例来学习单片机的C 语言编程技术。

大家都有C 语言基础,但是编单片机程序,大家还得找专门的书来学习一下。

这里我们只介绍Keil 这种工具软件的用法。

学习一种编程语言，最重要的是建立一个练习环境，边学边练才能学好。

Keil 软件是目最流行开发80C51系列单片机的软件，Keil 提供了包括C 编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（µVision ）将这些部份组合在一起。

下面我以一个实验举一个例子，一步一步学习Keil 软件的使用。

首先我们看硬件原理图：很明显，要点亮使发光二极管，必须使单片机的I/O 口P1.0输出低电平。

于是我们的任务就是编程序使P1.0输出地电平。

1. 使用Keil 前必须先安装。

安装过程简单，这里不在叙述。

2. 安装好了Keil 软件以后，我们打开它。

打开以后界面如下：3.我们先新建一个工程文件，点击“Project->New Project…”菜单，如下图，：3.选择工程文件要存放的路径,输入工程文件名LED, 最后单击保存.4.在弹出的对话框中选择CPU 厂商及型号5. 选择好Atmel 公司的AT89S52 后, 单击确定1．在接着出现的对话框中选择“是”。

5.新建一个C51 文件, 单击左上角的New File 如下图所示:6.保存新建的文件，单击SA VE如下图：2．在出现的对话框中输入保存文件名MAIN.C（注意后缀名必须为.C），再单击“保存”，如下图；7.保存好后把此文件加入到工程中方法如下: 用鼠标在Source Group1 上单击右键, 然后再单击Add Files to Group …Source Group 1'如下图：8.选择要加入的文件 , 找到 MAIN.C 后 , 单击 Add, 然后单击 Close9.在编辑框里输入如下代码 :10.到此我们完成了工程项目的建立以及文件加入工程 , 现在我们开始编译工程如下图所示 : 我们先单击编译, 如果在错误与警告处看到 0 Error(s) 表示编译通过；11.生成 .hex 烧写文件,先单击Options for Target,如图;12.在下图中,我们单击 Output, 选中 Create HEX F。

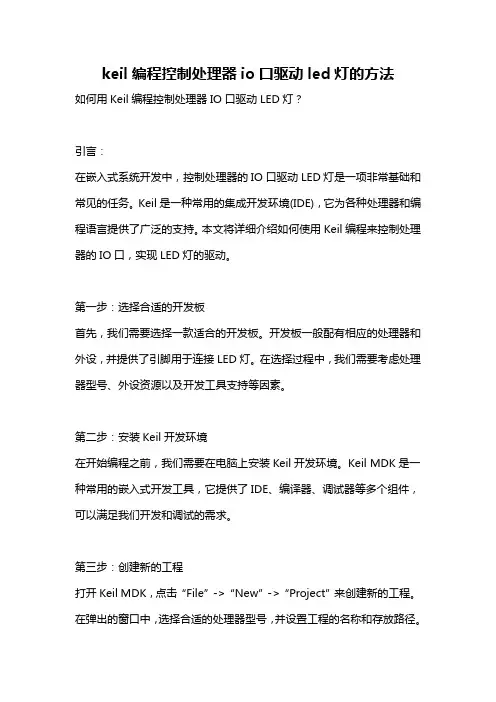

keil编程控制处理器io口驱动led灯的方法如何用Keil编程控制处理器IO口驱动LED灯？引言：在嵌入式系统开发中，控制处理器的IO口驱动LED灯是一项非常基础和常见的任务。

Keil是一种常用的集成开发环境(IDE)，它为各种处理器和编程语言提供了广泛的支持。

本文将详细介绍如何使用Keil编程来控制处理器的IO口，实现LED灯的驱动。

第一步：选择合适的开发板首先，我们需要选择一款适合的开发板。

开发板一般配有相应的处理器和外设，并提供了引脚用于连接LED灯。

在选择过程中，我们需要考虑处理器型号、外设资源以及开发工具支持等因素。

第二步：安装Keil开发环境在开始编程之前，我们需要在电脑上安装Keil开发环境。

Keil MDK是一种常用的嵌入式开发工具，它提供了IDE、编译器、调试器等多个组件，可以满足我们开发和调试的需求。

第三步：创建新的工程打开Keil MDK，点击“File”->“New”->“Project”来创建新的工程。

在弹出的窗口中，选择合适的处理器型号，并设置工程的名称和存放路径。

第四步：配置工程在创建新工程后，我们需要进行一些配置。

首先，在“Options for Target”的“Target”选项卡中，设置处理器的时钟频率和其他相关配置。

然后，在“Options for Target”的“C/C++”选项卡中，设置编译器的优化选项和其他编译相关配置。

第五步：编写代码接下来，我们需要在工程中编写代码来控制处理器的IO口，并驱动LED 灯。

Keil支持多种编程语言，包括C和汇编语言。

下面，我们以C语言为例，演示如何编写控制代码。

首先，我们需要包含相应的头文件，以便使用Keil提供的库函数和寄存器定义。

例如，对于STM32系列处理器，我们可以使用"stm32f4xx.h"头文件来定义寄存器名称和相关宏。

然后，我们可以定义一个函数，用于初始化处理器的IO口，设置为输出模式。

keil教程Keil 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。

下面介绍Keil软件的使用方法，这应该算一个入门教程，进入Keil 后，屏幕如下列图所示。

几秒钟后出现编辑界启动Keil uVision4时的屏幕。

简单程序的调试学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。

下面通过简单的编程、调试，引导大家学习Keil C51软件的基本使用方法和基本的调试技巧。

1) 对于单片机程序来说，每个功能程序，都必须要有一个配套的工程〔Project〕，即使是点亮LED这样简单的功能程序也不例外，因此我们首先要新建一个工程，打开我们的Keil软件后，点击：Project-->New uVision Project...然后会出现一个新建工程的界面，如图2-8所示。

2)因为是第一个实验，所以我们在硬盘上建立了一个实验1 的目录，然后把LED这个工程的路径指定到这里，这样方便今后管理程序，不同的功能程序放到不同的文件夹下，并且给这个工程起一个名字叫做LED，软件会自动添加扩展名LED.uvproj。

如图2-9所示。

下次要打开LED这个工程时，可以直接找到文件夹，双击这个.uvproj 文件就可以直接打开了。

图2-9 保存工程3〕保存之后会弹出一个对话框，这个对话框让我们选择单片机型号。

因为Keil软件是外国人开发的，所以我们国内的STC89C52RC并没有上榜，但是只要选择同类型号就可以了。

Keil 几乎支持所有的51核的单片机，这里还是以大家用的比较多的Atmel 的AT89S51来说明,如下列图2-10、图2-11所示，选择AT89S51之后,右边栏是对这个单片机的基本的说明，然后点击确定。

图2-10 选择芯片公司图2-11 选择具体芯片4〕点击OK之后，会弹出一个对话框，如图2-12所示，每个工程都需要一段启动代码，如果点“否”编译器会自动处理这个问题，如果点“是”，这部分代码会提供应我们用户，我们就可以按需要自己去处理这部分代码，那这部分代码在我们初学51的这段时间内，一般是不需要去修改的，但是随着技术的提高和知识的扩展，我们就有可能会需要了解这块内容，因此这个地方我们选一下“是”，让这段代码出现，但是我们暂时不需要修改它，大家知道这么回事就可以了。

单片机LED灯实验报告
本次实验我们使用单片机控制LED灯的亮灭，这是一个非常简单的实验，适合初学者。

1、实验原理
单片机是一种集成电路芯片，具有计算机的基本结构和功能，可以通过编程实现对外
设的控制。

在本实验中，我们通过编程控制单片机的输出口，使其控制LED灯的亮灭。

2、实验器材
1）单片机开发板
2）LED灯
3）导线
4）电池
5）万用表
3、实验步骤
第一步：连接电路，将开发板上的输出口与LED灯的正极连接起来，将GND和LED灯
的负极连接起来。

第二步：打开开发板和计算机，用Keil uVision软件编写程序，将程序下载至单片机。

第三步：将电池接电，观察LED灯的亮灭情况。

第四步：使用万用表进行电压和电流检测，确保电路工作正常。

4、实验结果
当单片机控制输出端口时，LED灯会随之变化。

当单片机输出低电平时，LED灯熄灭；输出高电平时，LED灯亮起。

通过这次实验，我们掌握了单片机的基本原理和一些控制技巧。

这对于我们以后了解
和使用单片机会有很大的帮助。

同时，也加深了我们对电路基础知识的认识和理解。

实验报告一、实验目的1、掌握51单片机实验开发板的使用步骤。

2、以LED闪烁为例子，通过keil4软件进行汇编程序的输入、运行、调试、仿真。

3、掌握STC-ISP的使用方法，将程序下载到实验板中。

二、实验设计1、实验仪器、设备：计算机、型号为STC89C52RC的51单片机开发板2、软件：USB驱动软件、keil4开发软件、STC-ISP3、实验流程图设计：4、软件设计：1）keil4软件使用A.双击keil4标志，执行keil4软件B.在E盘中新建文件夹：zuoye1，以保存本实验中所产生的文件。

将计算机中原有的main.c文件复制到文件夹zuoye1中。

C.点击“project”“New uVision project”,给工程取名为zuoye1，保存在文件夹zuoye1中。

在新出现的窗口中选择“Atmel”“AT89C51”，按“OK”后在新出现的窗口选择“否”。

D.点击“file”“New”，新建一个原文件。

双击“source Group1 ”,添加main.c文件。

添加成功后将LED程序输入文件中。

#include<AT89X51.H>//=======================================#define uint unsigned int;#define uchar unsigned char;//=======================================uint x,y;uchar idx;//=======================================void main(void){P1_3 = 1;P0 = 0xff;idx=0;while(1){P1_3 = 0;P0 = ~(7<<idx);//add delayfor( x=0;x<250;x++ ){for( y=0;y<1000;y++ ){}}idx++;idx=(idx%8);}}//=======================================//endE、输入完成后，点击图标保存，再分别点击进行调试。

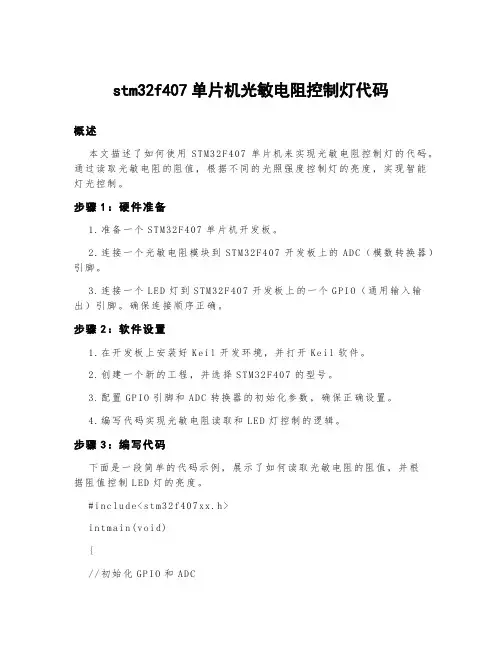

stm32f407单片机光敏电阻控制灯代码概述本文描述了如何使用ST M32F407单片机来实现光敏电阻控制灯的代码。

通过读取光敏电阻的阻值，根据不同的光照强度控制灯的亮度，实现智能灯光控制。

步骤1：硬件准备1.准备一个ST M32F407单片机开发板。

2.连接一个光敏电阻模块到ST M32F407开发板上的A DC（模数转换器）引脚。

3.连接一个LE D灯到S TM32F407开发板上的一个G PI O（通用输入输出）引脚。

确保连接顺序正确。

步骤2：软件设置1.在开发板上安装好K ei l开发环境，并打开K ei l软件。

2.创建一个新的工程，并选择S TM32F407的型号。

3.配置GP IO引脚和A D C转换器的初始化参数，确保正确设置。

4.编写代码实现光敏电阻读取和LE D灯控制的逻辑。

步骤3：编写代码下面是一段简单的代码示例，展示了如何读取光敏电阻的阻值，并根据阻值控制L ED灯的亮度。

#i nc lu de<s tm32f407xx.h>i n tm ai n(vo id){//初始化G PI O和AD Cw h il e(1){//读取光敏电阻阻值//根据阻值控制LE D灯亮度//延时一段时间}}步骤4：代码实现说明1.在主函数中，首先需要初始化GP IO和A DC引脚，确保设置正确的引脚和功能。

2.在主循环中，通过调用A DC模块的读取函数，可以获取光敏电阻的阻值。

3.根据读取的光敏电阻阻值，可以通过控制L ED灯的PW M（脉宽调制）来实现不同亮度的灯光控制。

4.在每次设置完LE D灯的亮度后，可以通过延时函数来控制亮度的变化速度。

步骤5：测试与调试1.在K ei l软件中编译代码，并烧录到ST M32F407单片机开发板中。

2.将开发板连接到电源，并确保光敏电阻和LE D灯连接正确。

3.打开开发板的电源，观察LE D灯的亮度是否根据光敏电阻的阻值进行了调节。

4.如果LE D灯的亮度没有根据光照强度进行调节，可以通过调试工具查看代码执行中的问题。

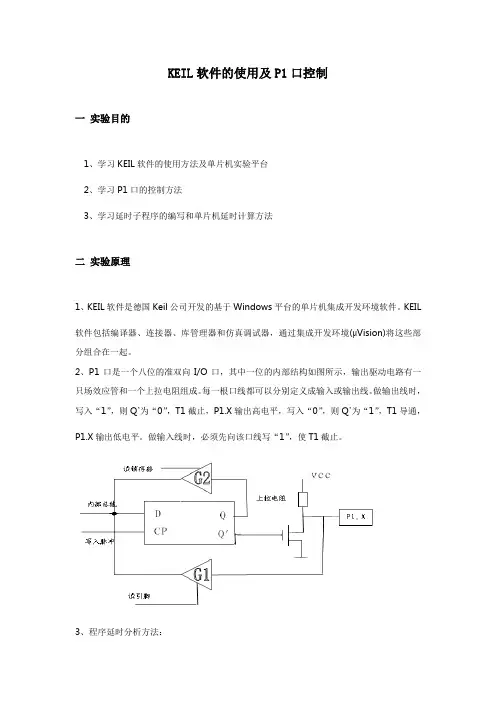

KEIL软件的使用及P1口控制一实验目的1、学习KEIL软件的使用方法及单片机实验平台2、学习P1口的控制方法3、学习延时子程序的编写和单片机延时计算方法二实验原理1、KEIL软件是德国Keil公司开发的基于Windows平台的单片机集成开发环境软件。

KEIL 软件包括编译器、连接器、库管理器和仿真调试器，通过集成开发环境(μVision)将这些部分组合在一起。

2、P1口是一个八位的准双向I/O口，其中一位的内部结构如图所示，输出驱动电路有一只场效应管和一个上拉电阻组成。

每一根口线都可以分别定义成输入或输出线。

做输出线时，写入“1”，则Q’为“0”，T1截止，P1.X输出高电平，写入“0”，则Q’为“1”，T1导通，P1.X输出低电平。

做输入线时，必须先向该口线写“1”，使T1截止。

3、程序延时分析方法：延时=指令个数X机器周期机器周期=12÷nMHZ n为单片机时钟频率三实验要求与步骤实验(一)：用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。

1、使用单片机最小应用系统1模块。

关闭该模块电源，用扁平数据线连接单片机P1口与八位逻辑电平显示模块。

（并口线与右侧的8个插孔是串联等效的。

）2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加P1_A.ASM 源程序，进行编译，直到编译无误。

4、进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。

5、（先接通仿真器电源再开启试验箱电源）打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。

发光二极管单只从右到左轮流循环点亮。

注：软件具体操作见附录实验(二)：用P1.0、P1.1作输入接两个置位开关，P1.2、P1.3作输出接两个发光二极管。

程序读取开关状态，并在发光二极管上显示出来。

STC15系列单⽚机学习之LED点灯本系列教程开始学习STC15系列单⽚机的C语⾔编程，读者需要有C语⾔的基础知识。

⼀、开发软件准备1. 安装编程软件：Keil2. 下载软件3. 配置keil下的STC单⽚机编程环境点击添加信号和头⽂件到Keil中，为 keil软件添加STC系列单⽚机器件的⽀持，以及后⾯要⽤到的仿真器。

⼆、STC15F2K60S单⽚机IO分配如上图所⽰，STC15F2K60S 系列块单排及共有5组管脚：管脚组名称可⽤位数P08bit (P0.0-P0.7)P18bit (P1.0-P1.7)P28bit (P2.0-P2.7)P38bit (P3.0-P3.7)P48bit (P3.0-P3.7)P52bit(P5.4-P5.5)STC15系列单⽚机每个管脚都有个IO⼝模式配置寄存器，可⽤配置任何⼀个管脚的输出模式。

每位管脚模式有以下四种：（默认为00，即准双向⼝）三、程序编写在了解了以上STC单⽚机的IO特性后，我们来尝试编写程序，控制开发板上的LED灯闪烁，其所在管脚为P5.5 1.Keil 新建项⽬• 先在keil 的 Project 菜单下选择new uVision Project...创建新项⽬，并命名。

• Select a CPU Data Base File 中选择 STC MCU Database，创建STC系列单⽚机项⽬• 根据板⼦类型，为项⽬选择CPU型号。

我这选的是STC15F2K60S2• 添加main.c⽂件2.编写程序程序代码如下：//************************************//STC_XGboard 51单⽚机学习板//author:Kimiyang//OneLEDFlash//实现单个LED闪烁//20170109//************************************// NAME Pin// LED P55#include <STC15F2k60S2.H> //单⽚机寄存器资源头⽂件#include <intrins.h> //使⽤_nop_();空操作函数时必须包含此头⽂件#define LED P55 //定义LED管脚号void Delay1ms() //@11.0592MHz{unsigned char i, j;_nop_();_nop_();_nop_();i = 11;j = 190;do{while (--j);} while (--i);}//************************************//*函数名称：delay//*函数功能：延时函数//*参数：Dtime：延时时间mS//*返回值：⽆//************************************void delay_nMs(unsigned int Dtime){unsigned int i; //255for(i=0;i<Dtime;i++) // 10us{Delay1ms(); //1s}}//************************************//*函数名称：main//*函数功能：主函数，程序开机运⾏的第⼀个函数//*参数：⽆//*返回值：⽆//************************************int main(void){LED = 1; //灯灭while(1) //重复执⾏下⾯⼤括号中的4⾏程序{LED = 0; //点亮LEDdelay_nMs(500); //延时约为0.5sLED = 1; //熄灭LEDdelay_nMs(500);}}3. 程序的编译• 设置⽣成可下载⽂件-'hex'⽂件• 使⽤Keil软件⼯具条上的Rebuild图标按钮对程序编译• 编译后观察keil软件底下的Build output窗⼝，了解编译信息错误或警告: 0 Error,0 Warning四、固件下载• 编译成功后(0 Error,0 Warning)，使⽤STC_isp软件，通过单⽚机的串⼝下载hex程序到单⽚机内，观察运⾏现象。

其于Keil 的实验仿真板的使用前面介绍了Keil 软件的使用，从中我们可以看到Keil 的强大功能，不过，对于初学者来说，还有些不直观，调试过程中看到的是一些数值，并没有看到这些数值所引起的外围电路的变化，例如数码管点亮、发光管发光等。

为了让初学者更好地入门，笔者利用Keil 提供的AGSI 接口开发了两块仿真实验板。

这两块仿真板将枯燥无味的数字用形象的图形表达出来，可以使初学者在没有硬件时就能感受到真实的学习环境，降低单片机的入门门槛。

图1是键盘、LED 显示实验仿真板的图，从图中可以看出，该板比较简单，有在P1口接有8个发光二极管，在P3口接有4个按钮，图的右边给出了原理图。

图2是另一个较为复杂的实验仿真板。

在该板上有8个数码管，16个按键（接成4＊4的矩阵式），另外还有P1口接的8个发光管，两个外部中断按钮，一个带有计数器的脉冲发生器等资源，显然，这块板可以完成更多的实验。

一、实验仿真板的安装这两块仿真实验板实际上是两个dll 文件，名称分别是ledkey.dll 和simboard.dll ，安装时只要根据需要将这两个或某一个文件拷贝到keil 软件的c51\bin 文件夹中即可。

二、实验仿真板的使用要使用仿真板，必须对工程进行设置，设置的方法是点击Project->Option for Target ‘Target1’打开对话框，然后选中Debug 标签页，在Dialog :Parameter:后的编缉框中输入-d 文件名。

例如要用ledkey.dll （即第一块仿真板）进行调试，就输入-dledkey ，如图3所示，输入完毕后点击确定退出。

编译、连接完成后按CTRL+F5进入调试，此时，点击菜单Peripherals ，即会多出一项“键盘LED 仿真板（K ）”，选中该项，即会出现如图1的界面，键盘、LED 显示实验仿真板图2 单片机实验仿真板同样，在设置时如果输入-dsimboard 则能够调出如图2的界面。

单片机控制LED灯点亮在嵌入式系统开发中，单片机控制LED灯是入门阶段必不可少的实验。

本文将介绍如何在单片机中使用C语言编程控制LED灯点亮。

硬件准备本实验所需硬件材料如下：•单片机主板•LED灯•杜邦线根据图示，将单片机主板上的引脚和LED灯连接起来。

单片机引脚 LED灯P0.0 +端GND -端软件准备我们选择Keil uVision作为编程环境来编写代码。

在开始编写代码之前，需要下载并安装Keil uVision软件。

新建工程在Keil uVision软件中，通过菜单Project -> New µVision Project新建一个工程。

新建工程新建工程在弹出的对话框中，选择保存工程的路径，命名工程名字，选择MCU型号并确定。

选择MCU型号选择MCU型号添加源文件在Keil uVision软件中，将编写的源代码文件添加到工程中。

选择菜单Project -> Add New Item，在弹出的对话框中选择新建一个源文件。

添加源文件添加源文件编写代码以下是控制LED灯点亮的C语言代码#include <STC89C5xRC.H>int main(void){while(1) {P0 = 0x01; // P0.0 点亮LED灯}}程序的执行流程如下：1.定义一个无限循环，反复执行控制LED灯点亮的操作。

2.将P0.0 IO口设为高电平，点亮LED灯。

编译和烧录完成编写代码之后，可进行编译和烧录。

选择菜单Project -> Build Target进行编译，将生成的hex文件烧录到单片机上即可。

本文介绍了如何在单片机中使用C语言编程控制LED灯点亮的操作。

通过对硬件和软件的介绍，读者可以学习到单片机的基础知识与相关编程知识，对深入学习嵌入式系统和单片机开发有很大的帮助。

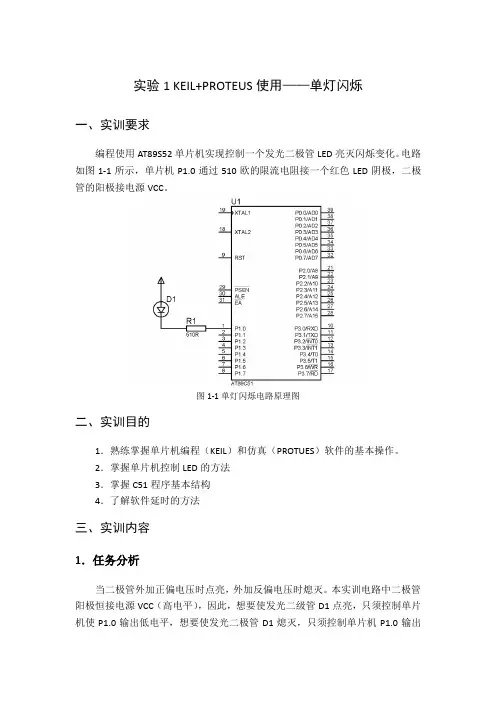

《单片机原理与应用》单片机控制LED灯点亮实验一、实验目的和要求1、熟悉protues软件的使用和protues和Keil软件的联调2、学习P1口的使用方法3、学习延时子程序的编写和使用二、实验内容和原理单片机的IO口是准双向口,它作为输出口时与一般的双向口使用方法相同，由准双向口结构可知当IO口用作输入口时，必须先对口的锁存器写“1”，若不先对它写“1”，读入的数据是不正确的。

1、在Protues软件中完成单片机最小应用系统和LED指示灯显示电路2、打开Keil uVision2仿真软件，首先建立本实验的项目文件，输入源程序（课前预习程序），进行编译，直到编译无误，生成hex文件3、实现protues和keil的在线联调，完成LED灯的闪烁（亮1秒，灭1秒）。

三、主要仪器设备电脑、keil c51、Protues软件四、操作方法与实验步骤（1）提前阅读与实验2相关的阅读材料；（2）参考实验2电路原理图和元件清单，在ISIS中完成电路原理图的绘制；（3）加载可执行文件，观察仿真结果，检验电路图绘制的正确性。

五、实验数据记录和处理Keil代码：电路图：六、实验结果与分析仿真结果：上板实操结果：实验分析：1.如上图，实现了protues和keil的在线联调，完成LED灯的闪烁（亮1秒，灭1秒）。

2.硬件电路分析关于51单片机P0双向I/O口使用：P0口为双向IO口，驱动负载能力强，因此本实验采用P0作为八位共阴极数码管的段选口。

但是其输出时为漏极开路输出，需要加一个上拉电阻六、讨论和心得经过本次单片机实验，我熟悉了protues软件的使用和protues和Keil软件的联调，掌握了P1口的使用方法以及延时子程序的编写和使用.在这次实验中我认为最宝贵的还是让我学会了解决问题，突破瓶颈的方法。

将理论知识合理应用到实践中，才是我们学习的目标。

C51单片机控制LED灯设计方案C51单片机是一种8位单片机，被广泛应用于嵌入式系统和各种控制设备中。

LED灯是一种常见的电子显示器件，可以通过控制单片机的输入输出口来实现各种灯光效果。

以下是一个基本的C51单片机控制LED灯的设计方案。

1.设计硬件电路首先，我们需要设计一个合适的硬件电路来连接单片机和LED灯。

一个简单的电路包括单片机、电流限制电阻和LED灯。

单片机的输出端口与LED灯正极相连，电阻连接在LED灯的负极，此电阻一般选择220欧姆以限制电流。

2.编写程序使用Keil C51开发环境编写程序，通过编程来控制单片机的输出口，从而控制LED灯的亮灭。

首先，需要包含头文件reg51.h，该头文件包含了控制单片机输入输出口的相关函数。

接着，需要定义LED灯的连接引脚。

例如，如果LED灯连接到单片机的P1.0引脚，可以使用以下命令定义：sbit LED = P1^0;在主程序中，我们可以使用循环语句来实现LED灯的不同亮灭效果。

例如，以下代码实现了一个LED灯闪烁的效果：#include <reg51.h>sbit LED = P1^0;unsigned int i, j;for(j=0;j<1275;j++);void mainwhile(1)LED=0;//亮灯delay(1000); //延时LED=1;//灭灯delay(1000); //延时}在以上代码中，LED = 0;表示将P1.0引脚输出低电平，亮起LED灯；LED = 1;表示将P1.0引脚输出高电平，灭掉LED灯。

delay函数用于延时一段时间，以控制LED灯的闪烁频率。

3.烧录程序完成程序编写后，将C51单片机与计算机通过编程器连接，并使用烧录软件将程序烧录到单片机内部存储器中。

4.运行程序烧录完成后，将单片机与电路连接，并将电路供电。

LED灯应该开始闪烁起来，效果如设计所期望。

以上是一个基本的C51单片机控制LED灯的设计方案。

项目一：keil软件的使用及灯光闪烁实验一、项目目的：1、练习keil软件的使用2、会用单片机控制单个LED灯闪烁二、项目设备1、MCU01 主机模块2、MCU02 电源模块3、MCU04 显示模块4、SL-USBISP-A 在线下载器5、电子连线若干三、项目内容（一）keil软件的使用51 单片机系列最受欢迎的开发软件为Keil C51。

它支持汇编，C 语言开发，软件仿真等功能。

具有相当大的用户群，功能强大，资料丰富。

下面简要介绍一下它的使用方法。

安装完成后，运行此程序进入软件界面。

界面如下图所示：使用具体方法：1、建立项目建立项目的目的是方便对源程序的统一管理，对编译条件编译设置的存储等。

项目文件和源程序文件是相互独立的两种文件。

它们可以存放在不同的目录内，但为了以后管理，通常放在一个目录内。

建立项目的方法是菜单栏中的“Project->New->uVision Project”，然后会弹出一个保存对话框，请选择存放文件夹并保存（一般是事先建立一个文件夹）。

保存项目文件的同时会弹出一个“select device for Target ‘Taget 1’”对话框，通过此对话框选择目标芯片相同的型号并按确定按钮以确定。

最后还会弹出一个对话框，询问是否加载启动文件到项目中，如果是用C 语言开发就点“是”，如果要用汇编编程就点“否”。

整个流程如下图所示。

创建源程序通过“File->New”新建一个源文件，保存此源文件时没有扩展名，如果是 C 语言编程请加扩展名“.c”，如果用汇编编程请加扩展名“.asm”。

源文件最好与项目文件放在同一个文件夹内，以便管理。

2、添加源程序文件到项目右击项目管理器中的项目文件，在弹出的菜单中选择“Add Files to Group ’source Group 1’”,在弹出的对话框中找到上一步保存的源程序文件加载到项目中。

双击刚才加载的源程序文件，在工作空间中完成程序的编辑。

用单片机控制一个LED摘要：本文介绍了如何使用单片机来控制LED，并实现不同亮度的灯光效果。

首先，介绍了单片机的基本概念和控制电路的组成要素。

然后，分析了LED的工作原理和控制方法。

最后，通过实验验证了单片机控制LED的可行性和应用价值。

关键词：单片机，LED，控制电路，亮度调节正文：一、引言LED作为一种新型的光源，以其高效、低耗、寿命长等优点，得到了广泛应用。

而单片机作为一种微型电子系统，在控制电路中的应用也越来越广泛。

本文旨在介绍如何使用单片机来控制LED，并实现不同亮度的灯光效果。

二、单片机控制电路的基本组成要素单片机控制电路一般由单片机、外部存储器、输入输出接口、时钟电路和电源等组成要素构成。

其中，单片机是控制电路的核心部件，负责实现对各种输入输出设备的控制。

外部存储器则用于存储程序和数据，输入输出接口则负责控制单片机和外部设备之间的数据传输，时钟电路则提供单片机的时钟信号，电源则保证整个控制电路的正常工作。

三、LED的工作原理和控制方法LED，即发光二极管，它是一种半导体元件，通过在其PN结上加正向电压，使其发光。

LED一般分为彩色和单色两种，其中，单色LED只能发射单一颜色的光，而彩色LED则可以发射多种不同颜色的光。

控制LED的亮度一般有两种方法，一种是改变其工作电压，另一种则是改变其工作电流。

在单片机控制LED时，通常采用后一种方法，即通过改变LED所接的电流大小来实现亮度的调节。

四、实验验证为了验证单片机控制LED的可行性和应用价值，我们进行了一组实验。

具体步骤如下：1.将三个LED分别连接到单片机的PD0、PD1、PD2引脚上，并通过限流电阻限制电流大小。

2.使用Keil C51编译器编写程序，通过PWM方式来实现对LED亮度的调节。

3.将编译好的程序下载到单片机中，并将单片机连接到电源和电脑。

4.启动程序，通过电脑上的串口发送不同的调光命令，来实现对LED亮度的不同调节。

keil5简单案例以下是一个简单的Keil5案例，用于点亮LED灯：1. 创建一个新的工程。

在Keil5中，选择“Project”菜单中的“New”选项，然后选择“Empty Project”。

在弹出的对话框中输入项目名称，例如“LED_Test”，然后点击“OK”按钮。

2. 添加头文件。

在Keil5中，选择“Project”菜单中的“Add Files”选项，然后选择“Header Files”。

在弹出的对话框中选择“C/C++”文件夹，然后选择“stdio.h”头文件，并点击“Add selected”按钮。

3. 编写代码。

在Keil5中，选择“Project”菜单中的“Add Files”选项，然后选择“Source Files”。

在弹出的对话框中选择“C/C++”文件夹，并输入代码。

例如，以下代码可以用于点亮LED灯：```#include <stdio.h>int main() {printf("Hello, World!\n");while(1) {printf("On\n");delay(1000);printf("Off\n");delay(1000);}return 0;}```4. 编译和调试。

在Keil5中，选择“Project”菜单中的“Build”选项，然后选择“Build”。

如果没有错误，可以选择“Debug”菜单中的“Start/Stop Debug Session”选项进行调试。

5. 连接硬件。

在Keil5中，选择“Project”菜单中的“Target”选项，然后选择“Connect to Target”。

在弹出的对话框中选择正确的连接设备，然后点击“OK”按钮。

6. 运行程序。

在Keil5中，选择“Debug”菜单中的“Start/Stop Debug Session”选项，然后等待程序运行完成。

第一课,了解单片机及单片机的控制原理和DX516的用法，控制一个LED灯的亮和灭本章学习内容：单片机基本原理，如何使用DX516仿真器，如何编程点亮和灭掉一个LED灯，如何进入KEILC51uV 调试环境，如何使用单步，断点，全速，停止的调试方法聂小猛 2006年6月单片机现在是越来越普及了，学习单片机的热潮也一阵阵赶来，许多人因为工作需要或者个人兴趣需要学习单片机。

可以说，掌握了单片机开发，就多了一个饭碗。

51单片机已经有30多年的历史了，在中国，高校的单片机课程大多数都是51，而51经过这么多年的发展，也增长了许多的系列，功能上有了许多改进，也扩展出了不少分支。

而国内书店的单片机专架上，也大多数都是51系列。

可以预见，51单片机在市场上只会越来越多，功能只会越来越丰富，在可以预见的数十年内是不可能会消失的。

作为一个初学者，如何单片机入门？需要那些知识和设备呢？知识上，其实不需要多少东西，会简单的C语言，知道51单片机的基本结构就可以了。

一般的大学毕业生都可以快速入门，自学过这2门课程的高中生也够条件。

就算你没有学过单片机课程，只掌握了C语言的皮毛，通过本系列的教程，您也会逐渐的进入单片机的大门。

当然在学习的过程中，您还是必须多去研读单片机书籍，了解他们的基本结构及工作方式。

下面以51为例来了解一下单片机是什么东西，控制原理又是什么？在数字电路中，电压信号只有两种情况，高电平和低电平，用数字来记录就是1和0。

单片机内部的CPU，寄存器，总线等等结构都是通过1和0两种信号来运作的，数据也是以1或者0来保存的。

单片机的输入输出管脚，也就是IO口，也是只输出或识别1和0两种信号，也就是高电平和低电平。

当单片机输出一个或一组电平信号到IO口后，外部的设备就可以读到这些信号，并进行相应操作，这就是单片机对外部的控制。

当外部一个或一组电平信号送到单片机的IO口时，单片机也可以读到这些信号，并进行分析操作，这就是单片机对外部设备信号的读取。
