中空注浆锚索应用

0引言煤炭作为传统能源在我国的经济发展中占有重要地位，而淮南矿业集团则在保障煤炭正常供应方面起到了重要作用，这其中顾桥煤矿作为集团公司下属的一个大型煤矿，其安全生产的重要性不言而喻。

在煤矿井下开采过程中，沿空巷道沿空侧小煤柱受附近回采工作面的应力影响，容易形成应力集中区，导致巷道变形，对安全生产构成威胁。

因此，顾桥煤矿在长期高强度的开采过程中，小煤柱加固的治理工作就成为了安全生产的重中之重。

1中空注浆锚索目前，用于矿山巷道支护与加固的锚索主要有两大类，一类，是树脂锚固锚索，即采用预应力钢绞线截割成所需的长度作为锚索索体，配上夹片式锚具、金属托盘等构成一套锚索，安装时采用搅拌药卷式树脂锚固剂锚固；另一类，是注浆锚固锚索，一般将钢绞线破股后作为锚索索体，绑匝上注浆管、排气管，再配上止浆塞、夹片式锚具、金属托盘等构成一套锚索，安装时通过向锚索钻孔中注入水泥或其它种类的锚固浆液进行锚固。

这两种锚索在煤矿及其它矿山中都有应用。

目前顾桥矿采用的中空注浆锚索索体为新型中空结构，自带注浆芯管，采用反向注浆方式，不仅消除了产生气穴空洞的可能，保证锚固浆液充满钻孔，而且省去了排气管和注浆管专用接头，也无须在现场绑匝注浆管、排气管以及封堵注浆孔，使施工步骤大为简化。

可以实现锚注一体化，注浆可以安排在迎头后方一定距离将一定范围的锚索一次注完。

此外，锚索安装后能够与锚杆同步承载，形成整体支护作用，对保证支护效果非常有利。

2顾桥矿1121（3）工作面巷道情况及支护措施1121（3）综采面位于北一下山采区上部，向北临近F87断层，向南临近13-1煤层工广保护煤柱，东西分别临近F119断层和1117(3)工作面，下覆的1121(1)工作面即将收作，因此1121（3）工作面为蹬空工作面，其轨道顺槽为沿空掘进巷道。

由于该区域11槽和13槽煤层间距仅为75～80m，其上覆岩层运动还未稳定，预计1121（3）量顺槽掘进及回采期间内矿压显现较为剧烈。

中空注浆矿用锚索用途中空注浆矿用锚索是一种用于注浆矿山工程的特殊锚杆。

它具有多种用途，可以在地下矿山工程中起到固定和加固作用，提高工程的稳定性和安全性。

以下将详细介绍中空注浆矿用锚索的用途。

一、加固岩体和土体中空注浆矿用锚索可以用于加固岩体和土体。

在地下矿山工程中，岩体和土体的稳定性对工程的安全至关重要。

中空注浆矿用锚索通过注浆的方式将锚杆与岩体或土体连接在一起，形成一个整体结构，增强了岩体和土体的抗拉强度和抗剪强度，从而提高了工程的稳定性。

二、固定支护结构中空注浆矿用锚索还可以用于固定支护结构。

在地下矿山工程中，支护结构起到保护岩体和土体的作用，避免其产生破坏和变形。

中空注浆矿用锚索通过注浆的方式将锚杆与支护结构连接在一起，增加了支护结构的稳定性和刚度，从而提高了工程的安全性。

三、防止岩体位移中空注浆矿用锚索还可以用于防止岩体位移。

在地下矿山工程中，岩体的位移可能会导致工程的破坏和事故的发生。

中空注浆矿用锚索通过注浆的方式将锚杆固定在岩体中，增加了岩体的抗滑稳定性，防止了岩体的位移，从而保证了工程的安全性。

四、提高工程承载力中空注浆矿用锚索还可以用于提高工程的承载力。

在地下矿山工程中，工程的承载力对工程的可持续发展至关重要。

中空注浆矿用锚索通过注浆的方式将锚杆与岩体或土体连接在一起，形成一个整体结构，增强了工程的抗拉强度和抗剪强度，提高了工程的承载力。

五、减小地下水渗流中空注浆矿用锚索还可以用于减小地下水渗流。

在地下矿山工程中，地下水的渗流可能会导致工程的破坏和水灾的发生。

中空注浆矿用锚索通过注浆的方式将锚杆与岩体或土体连接在一起，形成一个密封的结构，阻止了地下水的渗流，从而减小了地下水对工程的影响。

中空注浆矿用锚索具有多种用途，可以在地下矿山工程中起到固定和加固作用，提高工程的稳定性和安全性。

它可以用于加固岩体和土体、固定支护结构、防止岩体位移、提高工程承载力以及减小地下水渗流等方面。

中空注浆矿用锚索的使用可以有效地保证地下矿山工程的安全运行，确保工程的顺利进行。

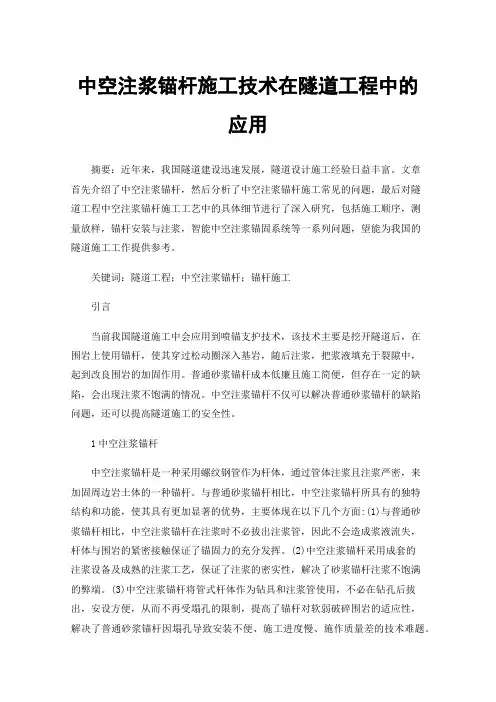

中空注浆锚杆施工技术在隧道工程中的应用摘要：近年来，我国隧道建设迅速发展，隧道设计施工经验日益丰富。

文章首先介绍了中空注浆锚杆，然后分析了中空注浆锚杆施工常见的问题，最后对隧道工程中空注浆锚杆施工工艺中的具体细节进行了深入研究，包括施工顺序，测量放样，锚杆安装与注浆，智能中空注浆锚固系统等一系列问题，望能为我国的隧道施工工作提供参考。

关键词：隧道工程；中空注浆锚杆；锚杆施工引言当前我国隧道施工中会应用到喷锚支护技术，该技术主要是挖开隧道后，在围岩上使用锚杆，使其穿过松动圈深入基岩，随后注浆，把浆液填充于裂隙中，起到改良围岩的加固作用。

普通砂浆锚杆成本低廉且施工简便，但存在一定的缺陷，会出现注浆不饱满的情况。

中空注浆锚杆不仅可以解决普通砂浆锚杆的缺陷问题，还可以提高隧道施工的安全性。

1中空注浆锚杆中空注浆锚杆是一种采用螺纹钢管作为杆体，通过管体注浆且注浆严密，来加固周边岩土体的一种锚杆。

与普通砂浆锚杆相比，中空注浆锚杆所具有的独特结构和功能，使其具有更加显著的优势，主要体现在以下几个方面:(1)与普通砂浆锚杆相比，中空注浆锚杆在注浆时不必拔出注浆管，因此不会造成浆液流失，杆体与围岩的紧密接触保证了锚固力的充分发挥。

(2)中空注浆锚杆采用成套的注浆设备及成熟的注浆工艺，保证了注浆的密实性，解决了砂浆锚杆注浆不饱满的弊端。

(3)中空注浆锚杆将管式杆体作为钻具和注浆管使用，不必在钻孔后拔出，安设方便，从而不再受塌孔的限制，提高了锚杆对软弱破碎围岩的适应性，解决了普通砂浆锚杆因塌孔导致安装不便、施工进度慢、施作质量差的技术难题。

(4)涨壳式中空注浆锚杆可施加预应力，对需要预先提供支护抗力的地层具有较好的适应性。

2中空注浆锚杆施工常见的问题分析根据施工地点与隧道周围地质情况的不同，中空注浆锚杆施工时依然会面临以下几种问题：（1）配合比的设计不够合理，水泥用量较少，浆液质量未达到预期效果。

施工期间工作人员应定期对水泥浆黏稠度进行测量，一般水泥用量较少或搅拌不够均匀时水泥容易结块，使得泥浆稠度不足。

中空注浆锚索施工技术措施中空注浆锚索是一种常用于岩土工程中的加固和支护技术，其通过在地下隧道、坑道和坡面等工程中使用锚索进行加固和支护。

中空注浆锚索施工技术措施是确保锚索施工质量和安全的重要环节，本文将对中空注浆锚索施工技术措施进行详细介绍。

一、施工前准备工作：1.设计准备：根据工程要求，绘制中空注浆锚索的详细设计图纸，明确锚索的布置位置、长度和锚段数等参数。

2.施工方案编制：根据设计图纸，编制中空注浆锚索的施工方案，包括施工方法、施工工艺和施工序列等内容。

3.安全措施制定：制定中空注浆锚索施工的安全措施，包括临时围护措施、危险源辨识和应急预案等内容。

4.施工人员培训：对参与中空注浆锚索施工的人员进行培训，提高其对施工技术和安全措施的理解和掌握程度。

二、现场施工操作：1.定位控制：根据设计要求，使用测量仪器在施工现场确定锚索的布置位置，进行精确定位控制。

2.钻孔预制：根据设计图纸要求，在锚索布置位置进行钻孔预制工作，钻孔直径和深度要符合设计要求。

3.钢束安装：将预制的钢筋束或钢绞线束（即锚索）装入钻孔中，并使用注浆材料对钢束进行灌浆充填。

4.注浆充填：选用合适的注浆材料，按照施工方案要求对钻孔中的钢束进行注浆充填，确保注浆材料能充分固化。

5.固结时间控制：根据注浆材料的固结时间，控制施工序列和施工速度，确保注浆后的钢束能够在固结时间内达到设计要求的强度。

6.后续加固：根据设计要求，在锚索注浆固定后，进行后续加固工作，如表面保护和接头处理等。

三、施工质量控制：1.施工记录：对每个锚索的施工过程进行详细记录，包括钻孔预制情况、注浆材料使用情况和注浆充填效果等。

2.质量检测：对注浆后的钢束进行质量检测，包括拉拔试验和扭转试验等，确保锚索的强度和稳定性符合设计要求。

3.施工过程监控：采用实时监控技术对施工过程进行监控，如应变片、应变计和振动传感器等，及时发现施工中的异常情况。

4.验收工作：对完成的中空注浆锚索进行验收工作，确保施工质量达到设计要求，并提交相应的验收报告。

新型中空注浆锚索加固技术及应用作者：张杨来源：《环球市场》2019年第15期摘要：煤矿开采深度的增加，矿井开采条件愈发复杂，巷道支护越来越困难，矿压治理问题已成为制约矿井延伸发展的难题。

大社矿通过使用中空锚索注浆加固后，使巷道两帮和顶底板移近量明显减小，节约了用于二次支护和补强支护的成本。

注浆锚索既能提高原锚索的支护效果，又能起到对围岩注浆加固的作用，较好地解决了该矿的支护难题，经济效益显著。

关键词：巷道支护;中空注浆锚索;加固一、概述随着煤矿开采深度的增加，矿并开采条件愈发复杂，巷道支护越来越困难，矿压沿理问题已成为制约矿并发展的难题。

如何提高巷道道支护等级并且能够降低支护成本、减少工人劳动强度、已成为迫切解决的问题。

中空注浆锚索支护是将锚索支护与注浆加固的作用组合起来，共同作用于巷道围岩。

中空注浆锚索浆液凝结后不仅可以封堵围岩裂隙、隔绝空气、防止围岩风化，改端锚为全长锚固，提高了支护系统的刚度及抗剪切能力，提高了巷道的支护强度。

二、地区情况大社礦是一个具有60年开采历史的老矿，随着矿井开采深度的增加，地质条件的复杂化，以及动压、岩体物理力学性能较差等因素的影响，使得巷道的维护越来越困难，造成大量的巷道发生变形破坏，东北翼轨道是大社矿近几年地区衔接的关键开拓巷道。

巷道规格净宽*净高为4.5米X3.3米。

锚网喷支护参数为喷浆厚度为150mm，先初喷100mm进行封闭，再打锚杆、挂网，复喷100mm成巷。

锚杆采用树脂锚杆，杆体用φ20mmMnSi左旋高强度无纵筋螺纹钢制成，长2400mm，间排距700mmX700mm，交错布置，金属网为φ6mm钢筋焊接而成的钢筋网，规格为1.5mX0.9m，网孔100mmX100mm，网与网的搭接长度为100mm，每200mm一扣用细铅丝拴接。

目前巷道项部压力较大，已有顶板浆皮开裂现象，严重影响了行人与运输的安全。

为保证巷道的服务年限，减少巷道整修工程量，决定对该巷道顶部补打槽钢配合中空注浆锚索加强支护。

中空注浆锚索在井下深部软岩掘进巷道支护施工中的运用发布时间：2021-11-29T06:52:22.541Z 来源：《科学与技术》2021年8月24期作者：刘鹏飞[导读] 煤矿井下深部软岩掘进支护随着地应力的加强，其支护难度也在加大。

这些实际问题事非常棘手的。

刘鹏飞（淮北矿业股份有限公司临涣煤矿，安徽淮北 235136）摘要：煤矿井下深部软岩掘进支护随着地应力的加强，其支护难度也在加大。

这些实际问题事非常棘手的。

在此提出了运用“锚网喷+中空注浆锚索联合支护技术”，有效解决了深部软岩掘进巷道缩帮、缩顶和蠕动变形难题，并取得了较好的巷道支护效果和社会经济效益。

文中从中空注浆锚索联合支护在复杂地质条件下的适用性、中空注浆锚索的技术参数、中空注浆锚索的主要支护机理、中空注浆锚索联合支护的施工工艺以及中空注浆锚索联合支护的效果评价等几方面进行了分析。

关键词：煤矿井下巷道；深部软岩掘进；中空注浆锚索；支护技术引言：煤矿开采随着深度的在不断增加，其原始地应力的平衡也在不断的受到破坏。

此时，围岩的蠕动变形就比较明显了。

深度越深，围岩性质的变化就越大。

很多呈现的是多为软岩，这给开拓掘进支护工作就带来了很大的困难性。

过去的锚网索喷联合支护方式已经不能满足支护的要求了，需要改进支护方式，以获得较好的支护效果。

由于受蠕动变形的影响，一般初期成形的巷道到了后期变形量就加大了，期帮、顶和底外凸就比较严重，巷修工作量加大了。

这时还往往造成了前掘后修的恶性循环。

对此，如何有效地控制住深部软岩掘进支护的变形问题是值得研究的课题。

经探索研究，引进了外地的“中空注浆锚索新技术”运用在本矿类似的巷道施工支护之中。

经过一些实验应用，证明中空注浆锚索支护新技术在深部软岩支护中应用效果很好，有效地控制了施工巷道的蠕动变形，进而取得了较为显著的效果，确实具有广泛的推广应用价值。

1.中空注浆锚索联合支护在复杂地质条件下的适用性中空注浆锚索联合支护技术应用在地质条件复杂，受断层影响，并伴随牵引褶曲现象的巷道中支护实验。

注浆锚索的作用
注浆锚索在工程中是一种常用的固结钻孔加固结构物或地基的方法，其作用主要包括以下几点：
1. 增强土壤或岩石的稳定性：通过在钻孔中灌注注浆材料，使注浆材料与周围土壤或岩石形成整体，从而增强了土壤或岩石的稳定性。

2. 增强结构物的稳定性：工程中用注浆锚索将结构物固定在地基或岩石上，可以提高结构物的抗震性和抗倾覆性，从而增强了结构物的稳定性。

3. 填补空洞或缺陷：注浆锚索可以灌注到孔洞、裂缝等地方，充填空洞或缺陷，以加强地基的稳定性。

4. 修补和加固混凝土结构损坏的部分，延长结构的使用寿命。

与传统的重建和更换结构的方法相比，注浆锚索可以降低成本并减少对环境的影响。

5. 提高混凝土结构的安全性，减少因松散部分或裂缝而引起的危险。

注浆锚索可以帮助预防结构下滑、摇晃和变形等问题。

6. 帮助混凝土结构抵御各种自然灾害，例如地震、洪水、风暴和滑坡等。

它能够提高结构的稳定性和强度，减轻自然灾害造成的损失。

总的来说，注浆锚索具有多种用途，能提高土壤或岩石的稳定性、增强结构物的稳定性、填补空洞或缺陷、延长结构使用寿命、提高结构安全性以及抵抗自然灾害的能力。

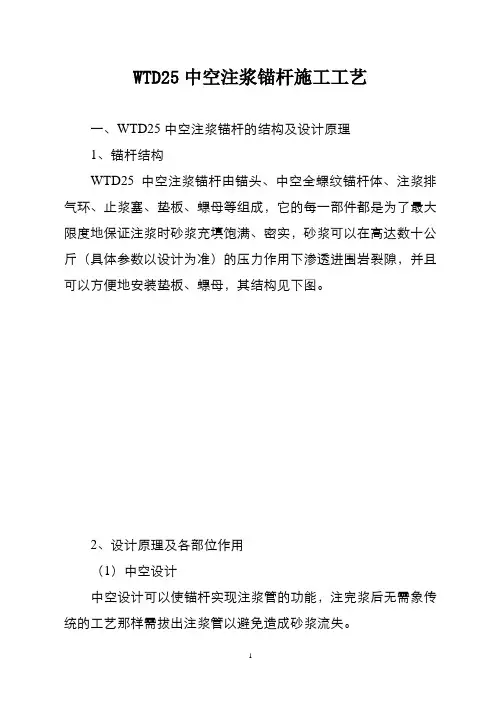

WTD25中空注浆锚杆施工工艺一、WTD25中空注浆锚杆的结构及设计原理1、锚杆结构WTD25中空注浆锚杆由锚头、中空全螺纹锚杆体、注浆排气环、止浆塞、垫板、螺母等组成，它的每一部件都是为了最大限度地保证注浆时砂浆充填饱满、密实，砂浆可以在高达数十公斤（具体参数以设计为准）的压力作用下渗透进围岩裂隙，并且可以方便地安装垫板、螺母，其结构见下图。

2、设计原理及各部位作用（1）中空设计中空设计可以使锚杆实现注浆管的功能，注完浆后无需象传统的工艺那样需拔出注浆管以避免造成砂浆流失。

（2）可在杆体上钻孔在一些特别破碎的围岩中，为防止锚头上注浆孔被岩屑堵塞，保证砂浆流动顺畅，可以在杆体的前部相隔一定距离钻一些注浆孔，孔径为Ф6mm。

（3）注浆排气环为了消除在致密围岩条件下，由于砂浆的自重，拱部注浆时可能造成锚孔中形成的气泡。

注浆排气环间隔一定距离安装一个，注浆时对砂浆的流动形成一个一个的瓶颈效应以使其达到注浆饱满、密实的目的。

（4）止浆塞止浆塞首先保证注浆时堵塞锚孔，不使浆液溢出，同时止浆塞内孔与锚杆体表面接触形成一螺旋通道，通过此通道可实现将锚孔内空气顺利排出，避免注浆时锚孔中的空气形成气泡致使注浆不密实。

二、WTD中空注浆锚杆的特点WTD中空注浆锚杆将锚杆和注浆管的功能合二为一。

注浆时它是注浆管，注完浆后无需将它拔出即成一根锚杆。

相对于传统的锚固工艺，它具有如下特点：1、安装方便。

2、注浆饱满，并可实现压力注浆，提高工程质量。

3、由于各配件的作用，杆体的居中性很好，砂浆可以将锚杆体全长包裹，避免锈蚀的危险，达到长期支护的目的。

4、不需现场加工螺纹，就可方便地安设垫板、螺母。

5、可以方便地根据需要主动或被动地施加一定吨位的预应力，改良洞室的受力情况。

三、WTD中空注浆锚杆的施工方法WTD中空注浆锚杆将传统的先灌浆后锚固工艺改为先锚固后注浆，注浆时压力可达数十公斤，不但可以充填满锚孔，而且在裂隙发育的地区，浆液还会在注浆压力的作用下渗透进裂隙，达到改良围岩结构的目的。
