中空注浆锚杆自钻式自进式中空注浆锚杆中空注浆锚杆自钻式(自进式)中空注浆锚杆000中空注浆锚杆无缝钢注浆锚杆，B19锚杆，自钻式中空注浆锚杆，全螺纹锚杆，支护锚杆，玻璃钢锚杆一、产品简介空心锚杆的一种，多用于相对稳定完整的岩层，树脂、工程胶水、速凝水泥等锚固剂自锚杆中心注入，比普通锚杆锚固质量更好。

通常包括杆体（由钢绞线、钢筋、特制钢管等筋材组成）、锚固体（包括注浆体、锚具、套管等）、承托结构（托板、垫片和螺母）。

当采用钢绞线或高强钢丝束作杆体材料时，可称锚索。

二、中空注浆锚杆特点:KX中空式注浆锚杆将锚杆和注浆管的功能合二为一，注浆时它是注浆管，注完浆后无需将它拔出即成为一根锚杆。

相对于传统的锚固工艺，它具有如下特点：(1)中空设计，使锚杆实现了注浆管的功能，避免了传统施工工艺注浆管拔出时造成的砂浆流失。

(2)注浆饱满，并可实现压力注浆，提高了工程质量。

(3)由于各配件的作用，杆体的居中性很好，砂浆可以江锚杆体全长包裹，避免了锈蚀的危险，达到长期支护的目的。

(4)安装方便。

不需现场加工螺纹，就可方便的安设垫板、螺母。

(5)结合配套的锚杆专用注浆泵和注浆工艺，是目前国内唯一彻底解决了传统锚固支护诸多问题的锚固体系。

三、使用方法1、用钻机按设计要求钻进并清理。

2. 将安装好锚头的中空注浆锚杆插入。

3.安装止浆塞，垫板，螺母。

4 连接注浆机注浆。

5、注浆需按设计要求的压力调节四、产品结构1、锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，并保证杆体良好居中。

2、锚杆体：总成中最重要的构件，在锚固和支护中起主要作用。

3、止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。

4、垫板：承受更大的围岩应力。

5、螺母：将围岩应力集中到垫板上。

五、应用范围：1. 公路、铁路、隧道支护。

2. 边坡支护用中空注浆锚杆加固不稳定边坡，不但工艺简单、成本低廉，而且施工方便快捷，效果显著。

3. 基坑支护建筑物的基坑加固采用中空注浆锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。

新型中空注浆锚索加固技术及应用作者：张杨来源：《环球市场》2019年第15期摘要：煤矿开采深度的增加，矿井开采条件愈发复杂，巷道支护越来越困难，矿压治理问题已成为制约矿井延伸发展的难题。

大社矿通过使用中空锚索注浆加固后，使巷道两帮和顶底板移近量明显减小，节约了用于二次支护和补强支护的成本。

注浆锚索既能提高原锚索的支护效果，又能起到对围岩注浆加固的作用，较好地解决了该矿的支护难题，经济效益显著。

关键词：巷道支护;中空注浆锚索;加固一、概述随着煤矿开采深度的增加，矿并开采条件愈发复杂，巷道支护越来越困难，矿压沿理问题已成为制约矿并发展的难题。

如何提高巷道道支护等级并且能够降低支护成本、减少工人劳动强度、已成为迫切解决的问题。

中空注浆锚索支护是将锚索支护与注浆加固的作用组合起来，共同作用于巷道围岩。

中空注浆锚索浆液凝结后不仅可以封堵围岩裂隙、隔绝空气、防止围岩风化，改端锚为全长锚固，提高了支护系统的刚度及抗剪切能力，提高了巷道的支护强度。

二、地区情况大社礦是一个具有60年开采历史的老矿，随着矿井开采深度的增加，地质条件的复杂化，以及动压、岩体物理力学性能较差等因素的影响，使得巷道的维护越来越困难，造成大量的巷道发生变形破坏，东北翼轨道是大社矿近几年地区衔接的关键开拓巷道。

巷道规格净宽*净高为4.5米X3.3米。

锚网喷支护参数为喷浆厚度为150mm，先初喷100mm进行封闭，再打锚杆、挂网，复喷100mm成巷。

锚杆采用树脂锚杆，杆体用φ20mmMnSi左旋高强度无纵筋螺纹钢制成，长2400mm，间排距700mmX700mm，交错布置，金属网为φ6mm钢筋焊接而成的钢筋网，规格为1.5mX0.9m，网孔100mmX100mm，网与网的搭接长度为100mm，每200mm一扣用细铅丝拴接。

目前巷道项部压力较大，已有顶板浆皮开裂现象，严重影响了行人与运输的安全。

为保证巷道的服务年限，减少巷道整修工程量，决定对该巷道顶部补打槽钢配合中空注浆锚索加强支护。

中空注浆锚杆预应力锚杆技术是利用锚杆周围地层岩土的抗剪强度来传递结构物的拉力或保持地层开挖面的自身稳定。

由于锚杆的使用，使锚固地层产生压应力区并对加固地层起到加筋作用以增强地层的强度，改善地层的力学性能；使结构与地层连锁在一起，形成一种共同工作的复合体．使其能有效地承受拉力和剪力．并能提高潜在滑移面上的抗剪强度，有效地阻止坡体位移。

中空注浆锚杆的工艺原理是预应力锚杆的一端与岩土体或结构物相连，另一端锚固在岩土体层内，并对其施加预应力，形成锚固体系，以承受岩土压力、水压力、抗浮、抗倾覆等所产生的结构拉力，用以维护岩土体的稳定。

通过对锚杆施加预应力能够主动控制岩土体变形，调整岩土体应力状态．有利于岩土体的稳定性；施上所需钻孔径小，不用大型机械，结构轻巧，可靠度高；施工机具轻便简单、灵活，所需工作面小，工人劳动强度低：基本采用机械化作业．工艺简便、施工安全、便于相关工序穿插等特点。

施工前编制专项施工方案，进行技术交底。

根据预应力锚杆设计要求、土层条件和环境条件。

合理选择施工设备、器具和工艺方法。

搭设施工工作平台。

锚杆制作与安装锚杆制作①锚杆制作前对钻孔清理的孔位实际长度进行测量，并按孔号对锚杆进行下料。

根据设计图纸尺寸，在锚杆上安置PVC塑料定位支架。

用粘结或绑扎固定定位支架，绑扎时一定要捆扎牢靠。

②剪裁锚杆应使用砂轮机切割，不得采用氧割或电焊。

锚杆接长使用联接器。

自由段长度应考虑张拉端张拉时所需要的长度。

锚杆制作完成后，进行外观检验，按锚杆长度，规格对应孔号进行编号。

中空注浆锚杆制作完成后尽早使用。

避免长期存放。

锚杆应存放在干燥、清洁的地方，锚杆体裸露部分应用浸渍油脂的纸张或塑料布进行防潮处理，不得受到机械损坏。

以上是成都现代万通锚固对中空注浆锚杆工艺原理及施工特点的介绍，了解中空注浆锚杆的工艺原理及施工特点之后我们一起来了解一家成都地区的锚固技术公司，他就是成都现代万通锚固技术有限公司。

成都现代万通锚固技术有限公司是集研发、生产、销售为一体的专业锚固技术公司。

中空注浆锚杆用途中空注浆锚杆是一种常用于土木工程和建筑结构中的杆状构件。

它作为一种新型的地质灾害综合治理材料，主要由管体、钢丝绳、钢套件和浆液组成。

中空注浆锚杆在很多领域都有广泛的应用，下面我们将具体地介绍其用途及优势。

用途土木工程中空注浆锚杆在土木工程中的应用非常广泛，可以用于加固山坡、隧洞、水库大坝、公路桥梁等工程。

在加固山坡方面，中空注浆锚杆通常用于防止滑坡、塌方和山体蠕动等问题。

在隧洞中，它可以用于固定洞壁、防止塌方和支护洞顶。

在水库大坝工程中，中空注浆锚杆常常用于固定大坝，防止因水体压力而引起的大坝变形和裂缝。

此外，中空注浆锚杆还可以作为公路桥梁的加固材料，可以使桥梁更加牢固。

建筑结构除了在土木工程领域，中空注浆锚杆还被广泛应用于建筑结构领域。

在建筑结构中，中空注浆锚杆常常用于加固楼房和桥梁等建筑结构，使其更加坚固。

此外，中空注浆锚杆还可以用于地下车库的施工，使其更加牢固，防止地基下沉和建筑结构变形。

优势去除老化结构中空注浆锚杆可以帮助去除老化结构中的损坏，并实现快速的加固和恢复。

加固结构中空注浆锚杆在加固结构方面的优势很明显。

它可以通过注入浆液的方式，将周围土层固定住，并与地基混凝土相连，从而增加结构的承载力。

防止地基下沉中空注浆锚杆可以用于防止地基下沉，特别是对于一些斜坡和悬崖峭壁的土地，用中空注浆锚杆来加固地基会更加方便和有效。

承受拉力中空注浆锚杆还可以承受一定的拉力，特别是在建筑和桥梁结构加固时，中空注浆锚杆可以很好地承受建筑的拉力。

总的来说，中空注浆锚杆在土木工程和建筑结构中都有广泛的应用，其用途主要包括加固山坡、隧洞、水库大坝、公路桥梁等工程和防止地基下沉等方面。

其优势在于可以去除老化结构、加固结构、承受拉力，并实现快速的加固和恢复。

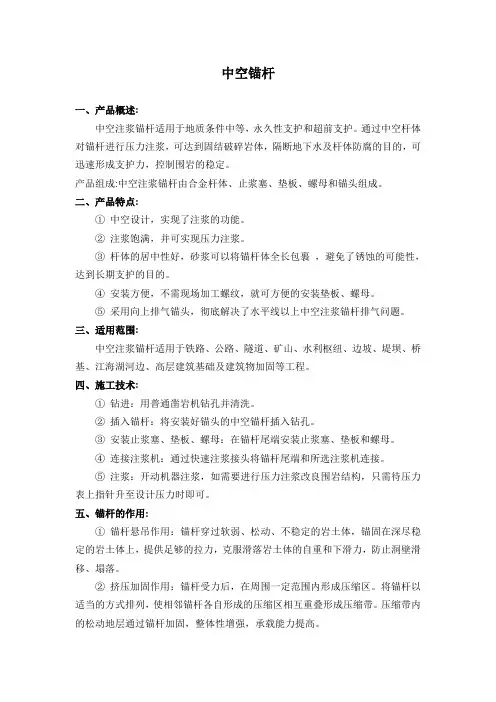

中空锚杆一、产品概述:中空注浆锚杆适用于地质条件中等，永久性支护和超前支护。

通过中空杆体对锚杆进行压力注浆，可达到固结破碎岩体，隔断地下水及杆体防腐的目的，可迅速形成支护力，控制围岩的稳定。

产品组成:中空注浆锚杆由合金杆体、止浆塞、垫板、螺母和锚头组成。

二、产品特点:①中空设计，实现了注浆的功能。

②注浆饱满，并可实现压力注浆。

③杆体的居中性好，砂浆可以将锚杆体全长包裹，避免了锈蚀的可能性，达到长期支护的目的。

④安装方便，不需现场加工螺纹，就可方便的安装垫板、螺母。

⑤采用向上排气锚头，彻底解决了水平线以上中空注浆锚杆排气问题。

三、适用范围:中空注浆锚杆适用于铁路、公路、隧道、矿山、水利枢纽、边坡、堤坝、桥基、江海湖河边、高层建筑基础及建筑物加固等工程。

四、施工技术:①钻进：用普通凿岩机钻孔并清洗。

②插入锚杆：将安装好锚头的中空锚杆插入钻孔。

③安装止浆塞、垫板、螺母：在锚杆尾端安装止浆塞、垫板和螺母。

④连接注浆机：通过快速注浆接头将锚杆尾端和所选注浆机连接。

⑤注浆：开动机器注浆，如需要进行压力注浆改良围岩结构，只需待压力表上指针升至设计压力时即可。

五、锚杆的作用:①锚杆悬吊作用：锚杆穿过软弱、松动、不稳定的岩土体，锚固在深尽稳定的岩土体上，提供足够的拉力，克服滑落岩土体的自重和下滑力，防止洞壁滑移、塌落。

②挤压加固作用：锚杆受力后，在周围一定范围内形成压缩区。

将锚杆以适当的方式排列，使相邻锚杆各自形成的压缩区相互重叠形成压缩带。

压缩带内的松动地层通过锚杆加固，整体性增强，承载能力提高。

③组合梁(拱)作用：锚杆插入地层内一定深度后，在锚固力作用下的地层间相互挤压，层间摩阻力增大，内应力和挠度大为减小，相当于将简单叠合的数层梁(拱)变成组合梁(拱)。

组合梁(拱)的抗弯刚度和强度大为提高，从而增强了地层的承载能力。

锚杆提供的锚固力愈大，作用愈明显。

④锚杆长度：锚杆按照设计、能有效发挥其作用时所需的总长度。

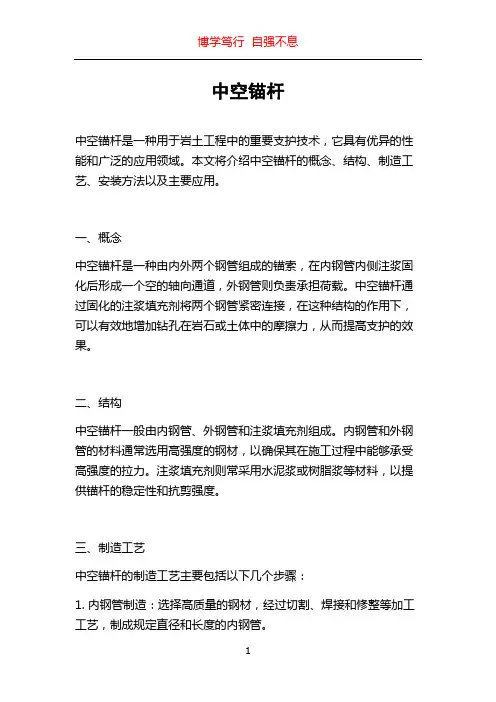

中空锚杆中空锚杆是一种用于岩土工程中的重要支护技术，它具有优异的性能和广泛的应用领域。

本文将介绍中空锚杆的概念、结构、制造工艺、安装方法以及主要应用。

一、概念中空锚杆是一种由内外两个钢管组成的锚索，在内钢管内侧注浆固化后形成一个空的轴向通道，外钢管则负责承担荷载。

中空锚杆通过固化的注浆填充剂将两个钢管紧密连接，在这种结构的作用下，可以有效地增加钻孔在岩石或土体中的摩擦力，从而提高支护的效果。

二、结构中空锚杆一般由内钢管、外钢管和注浆填充剂组成。

内钢管和外钢管的材料通常选用高强度的钢材，以确保其在施工过程中能够承受高强度的拉力。

注浆填充剂则常采用水泥浆或树脂浆等材料，以提供锚杆的稳定性和抗剪强度。

三、制造工艺中空锚杆的制造工艺主要包括以下几个步骤：1. 内钢管制造：选择高质量的钢材，经过切割、焊接和修整等加工工艺，制成规定直径和长度的内钢管。

2. 注浆填充剂配制：根据具体施工要求，配制出适合的注浆填充剂。

3. 外钢管制造：同样选用高质量的钢材，进行切割、焊接和修整等工艺，制成与内钢管配套的外钢管。

4. 组装和注浆：将内钢管和外钢管组装在一起，然后通过注浆装置将注浆填充剂注入中空空间，待注浆固化后，中空锚杆即制造完成。

四、安装方法中空锚杆的安装一般分为以下几个步骤：1. 钻孔：根据支护设计要求，在岩石或土体中钻出一定直径和深度的孔洞。

2. 清洁孔洞：利用吹风机、冲击器等工具将孔洞内的杂物、粉尘等清除干净，确保孔壁光滑。

3. 镶套管：在孔洞中嵌入长度适当的套管，以加强孔口的支护能力。

4. 锚杆安装：将制作好的中空锚杆插入孔中，并通过锚桩头固定在孔口。

5. 注浆固化：在中空锚杆内钢管的内侧注入注浆液体，使其充满整个中空空间，并在一定时间内固化.6. 拉力传递：在注浆固化后，通过拉力器等装置施加拉力，将锚杆与岩体或土体紧密连接，形成有效的支护作用。

五、主要应用中空锚杆广泛应用于岩土工程中的支护和加固领域，具有良好的适用性和经济性。

中空注浆锚杆简介前言钢绞线、钢丝、钢筋等锚固材料（以下简称非中空注浆锚杆锚固材料）在世界建筑史上已立下汗马功劳，至今仍在使用。

70年代国际上出现自钻式中空锚杆（自进式中空注浆锚杆），由于它克服了非自进式锚固材料许多弱点,它的锚固优质、施工高速，受到锚固专家和工程技术人员的赏识，在国内也得到了逐步推广。

由于进口锚杆价贵工程成本高等因素，应用范围受到制约。

我国工程技术人员通过长期钻研, 终于突破技术难关自行设计制造了自进式中空注浆锚杆机床，开始生产我国自已的自进式中空注浆锚杆，从此结束了从国外进口此类机器生产或进口此类锚杆的历史。

同时，还生产中空注浆涨壳锚杆、中空注浆锚杆、打入式中空注浆锚杆等四种类型，形成了中空注浆锚杆系列产品。

现正寻求合作伙伴，共同开发中空注浆锚杆系列产品应用范围和施工技术。

中空注浆系列锚杆的特点。

1、自进式中空注浆锚杆具有钻孔、锚杆安装、注浆、锚固四位一体功能，自进式中空注浆锚杆打入地层后不再收回，钻杆即为锚杆体，并使用等截面的中空锚杆取代钢筋（钢绞线），从而可确保锚杆体的强度。

该产品是理想的预应力和非预应力型锚固材料，具有施工方便、高效、可靠等持点，是其它锚固材料无法比似的。

该锚杆可保证在各种复条地层中的锚固，特别适用于风化岩层、回填层、砂砾层和圆卵石、泥砂夹石等难以成孔的地层。

在隧道超前支护系统及高地应力，大变形巷道的变型控制等工程中效果极佳，因其施工方便，对抢修、抢速工程是首选的锚固材料。

2、自进式中空注浆锚杆避勉了在坍孔、卡钻情况下无法插入锚固材料和注浆管的难题，而且自进式中空注浆锚杆在钻孔过程中有间隔器跟进，使钻杆始终处于钻孔中央，确保浆液包裹锚杆达到规定标准。

具有成孔率高，施工效率高的特点。

非自进式锚固材料（锚筋或锚索和注浆管）必须在成孔后插入钻孔,同时要插入注浆管，在插入过程中难以保证锚固材料处于钻孔中央位置. 难以保证砂浆均匀地包裹锚固材料，锚固质量难以得到保证。

中空注浆锚杆----a7d97fa2-7155-11ec-bbb4-7cb59b590d7d中空注浆锚杆总成结构1.空心灌浆锚头：锚头上的倒钩可将锚定位在钻孔中，空心灌浆锚，并确保杆体居中。

2、中空注浆锚杆锚杆体：总成中最重要的构建，在锚固和支护中起主要作用。

3.止浆塞：在灌浆过程中保持灌浆压力，以完全填充围岩间隙。

4、垫板：承受更大的围岩应力。

5.螺母：将围岩应力集中在底板上。

中空注浆锚杆主要技术性能参数LH系列高强轻质空心灌浆锚杆技术性能如下。

如果用户有特殊要求，我公司可以重新设计以满足：规格lh25lh27lh28lh32lh38定制其他规格外径（毫米）￠ 25￠ 27￠ 28￠ 32￠ 38抗拉力（kn）f≥180f≥200f≥200f≥220f≥350齿高（mm）：1.5±0.1螺距（mm）12.7±0.1螺纹方向为左手方向标准长度2.03.03.54.04.5（可根据需要定制）空心灌浆锚杆的抗拉强度和长度可根据客户的设计要求制作1、用钻机按设计孔径和深度钻孔并清理空内碎石。

2.将锚头与杆体一端连接，插入钻孔，并将倒钩挂在孔底锚头上。

3、安装止浆塞、垫板、螺母。

并旋紧螺母。

4.快速灌浆接头与锚杆尾端连接，灌浆接头另一端与灌浆机连接。

开动注浆机注浆，待注浆饱满且压力达到设计值时关机。

中空注浆锚杆,注浆压力可根据设计参数和注浆机性能确定，灰沙比参考值为：1：0—1：1，水灰比参考值为0.45—0.5：空心注浆锚杆的应用范围：1.径向加固：中空锚杆代替传统砂浆锚杆用于径向加固，中空注浆锚杆,可以彻底解决传统砂浆锚杆施工工艺过程中注浆不饱满，无法实现压力注浆等诸多缺陷，确保工程质量。

2.边坡加固：采用空心锚杆加固不稳定边坡，不仅工艺简单，成本低，而且施工方便快捷，效果显著。

3.基坑支护：建筑物的基坑加固采用中空锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。

结构：中空锚杆由中空全螺纹杆体、锚头、止浆塞、垫板、螺母等组成，它的每一个部件都是为了最大限度地保证注浆时充填饱满、密实，砂浆可以在高达数十公斤（具体参数以设计为准）在压力作用下渗透进围岩裂，中空注浆锚杆并且可以方便地安装垫板、螺母。
