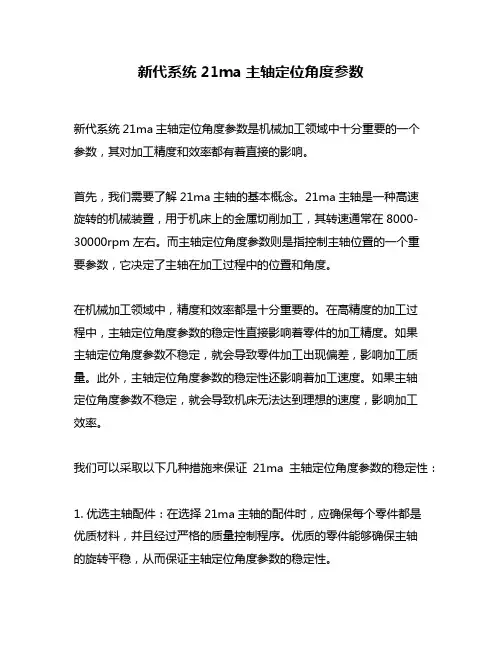

新代系统21ma主轴定位角度参数新代系统21ma主轴定位角度参数是机械加工领域中十分重要的一个参数,其对加工精度和效率都有着直接的影响。
首先,我们需要了解21ma主轴的基本概念。
21ma主轴是一种高速旋转的机械装置,用于机床上的金属切削加工,其转速通常在8000-30000rpm左右。
而主轴定位角度参数则是指控制主轴位置的一个重要参数,它决定了主轴在加工过程中的位置和角度。
在机械加工领域中,精度和效率都是十分重要的。
在高精度的加工过程中,主轴定位角度参数的稳定性直接影响着零件的加工精度。
如果主轴定位角度参数不稳定,就会导致零件加工出现偏差,影响加工质量。
此外,主轴定位角度参数的稳定性还影响着加工速度。
如果主轴定位角度参数不稳定,就会导致机床无法达到理想的速度,影响加工效率。
我们可以采取以下几种措施来保证21ma主轴定位角度参数的稳定性:1. 优选主轴配件:在选择21ma主轴的配件时,应确保每个零件都是优质材料,并且经过严格的质量控制程序。
优质的零件能够确保主轴的旋转平稳,从而保证主轴定位角度参数的稳定性。
2. 常规维护:定期检查21ma主轴的配件,包括轴承、滚珠和轴套等,保证它们的润滑和清洁。
这能够延长主轴的使用寿命,并保证其转速和定位角度参数的稳定性。
3. 系统校准:定期进行系统校准,确保系统能够准确读取主轴定位角度参数,并保证主轴在加工过程中始终处于准确的位置和角度。
总的来说,21ma主轴定位角度参数是机械加工领域中一个极其重要的参数。
通过优选主轴配件、常规维护和系统校准等措施,我们能够有效保障主轴定位角度参数的稳定性,从而提高机床加工的精度和效率。

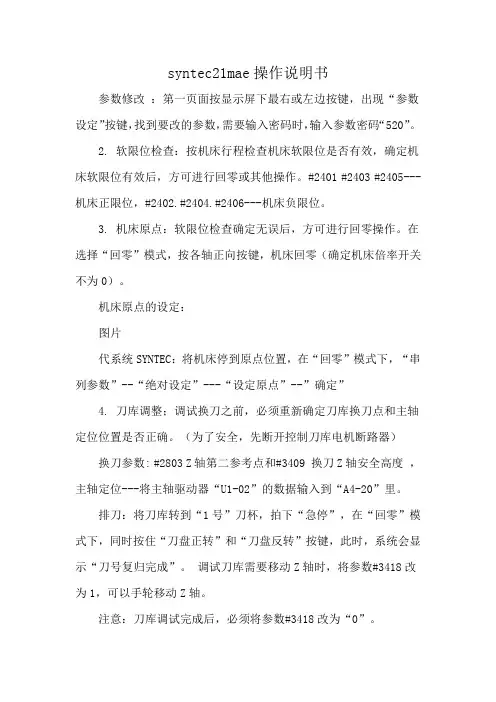

syntec21mae操作说明书参数修改:第一页面按显示屏下最右或左边按键,出现“参数设定”按键,找到要改的参数,需要输入密码时,输入参数密码“520”。
2. 软限位检查:按机床行程检查机床软限位是否有效,确定机床软限位有效后,方可进行回零或其他操作。
#2401 #2403 #2405---机床正限位,#2402.#2404.#2406---机床负限位。
3. 机床原点:软限位检查确定无误后,方可进行回零操作。
在选择“回零”模式,按各轴正向按键,机床回零(确定机床倍率开关不为0)。
机床原点的设定:图片代系统SYNTEC:将机床停到原点位置,在“回零”模式下,“串列参数”--“绝对设定”---“设定原点”--”确定”4. 刀库调整;调试换刀之前,必须重新确定刀库换刀点和主轴定位位置是否正确。
(为了安全,先断开控制刀库电机断路器)换刀参数: #2803 Z轴第二参考点和#3409 换刀Z轴安全高度,主轴定位---将主轴驱动器“U1-02”的数据输入到“A4-20”里。
排刀:将刀库转到“1号”刀杯,拍下“急停”,在“回零”模式下,同时按住“刀盘正转”和“刀盘反转”按键,此时,系统会显示“刀号复归完成”。
调试刀库需要移动Z轴时,将参数#3418改为1,可以手轮移动Z轴。
注意:刀库调试完成后,必须将参数#3418改为“0”。
5. 四轴调整;M10 四轴夹紧,M11 四轴松开。
按键控制:AUX3按键 B+为四轴正按键 B-为四轴负按键。
6. 机床刚性:“串列参数”-- “Pn-100”位置环增益和“Pn-102”速度环增益。
注意: 修改位置环增益和速度环增益时,三轴必须修改成一样的参数值,否者会影响机床精度。
7. 机床反向间隙:参数#1241-#12608. 气压和润滑油:参数#3417=0时为正常状态。
#3417=1 屏蔽气压报警,#3417=2屏蔽润滑油报警,#3417=3 同时屏蔽气压和润滑油报警。
机床加工新代系统操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 开机与系统启动打开机床总电源开关。
等待系统初始化完成,进入操作界面。
目录一、新代SK4/SK6操作面板按键功能说明 (1)1.1SK4/SK6操作面板外观图 (1)1.2操作面板按键说明 (2)二、M码说明 (10)三、FTP联网方法 (11)3.1控制器端IP地址设置方法 (11)3.2电脑端IP地址设置方法 (11)四、外扩参数档说明 (14)五、系统PLC警报 (16)5.1PLC报警内容 (16)5.2PLC提示内容 (16)六、安川7伺服驱动器警报说明及处理对策 (19)一、新代SK4/SK6操作面板按键功能说明1.1SK4/SK6操作面板外观图SK4M面板SK6M面板1.2操作面板按键说明二、M码说明三、FTP联网方法3.1控制器端IP地址设置方法(1)控制器退回到主画面——(2)F5维护——(3)F2网络设置——(4)输入IP地址和子网路掩码,并直接指定IP设置完成后——(6)F1存储变更。
控制器端IP地址设置完成。
3.2电脑端IP地址设置方法(1)找到网上邻居后点击右键,找到属性后点击打开。
(2)打开属性后找到本地连接,点击右键,找到属性打开。
(3)打开本地连接属性后,你会看到Internet协议,双击打开。
(4)如图设定相应的IP地址(IP地址的最后一位一定不同于系统的最后一位)在电脑上的网页地址栏中或“我的电脑”地址栏输入“ftp://192.168.1.21”(与控制器设置的IP地址一样)然后按回车,这时会跳出一对话框(由于设定时无法匿名登录),不必理会,只要按确定即可,然后在左上角点击“文件---登录”,如下所示:跳出对话框“登录身份”,你只要输入用户名“admin”和密码即可,最后在点登录时把“保存登录”打上勾,下次再登录时就直接可以登录了。
具体如下图所示:至此,使用FTP连网已经说明完毕。
可以进行传输程式。
四、外扩参数档说明五、系统PLC警报5.1PLC报警内容<!--=========================R44Alarm=========================--> <Message ID="AlarmMsg::MLC::ID=65"Content="(R44.0)对刀仪过行程警报"/> <Message ID="AlarmMsg::MLC::ID=66"Content="(R44.1)主轴变频器警报"/> <Message ID="AlarmMsg::MLC::ID=67"Content="(R44.2)润滑油不足"/><Message ID="AlarmMsg::MLC::ID=68"Content="(R44.3)润滑油打油压力不足" /><Message ID="AlarmMsg::MLC::ID=69"Content="(R44.4)风压不足"/><Message ID="AlarmMsg::MLC::ID=70"Content="(R44.5)主轴油冷机警报"/> <Message ID="AlarmMsg::MLC::ID=71"Content="(R44.6)紧急停止"/><Message ID="AlarmMsg::MLC::ID=72"Content="(R44.7)切削液马达超载"/> <Message ID="AlarmMsg::MLC::ID=73"Content="(R44.8)刀库马达过载警报"/> <!--=======================R45Alarm=======================--> <Message ID="AlarmMsg::MLC::ID=81"Content="(R45.0)主轴松刀失败"/><Message ID="AlarmMsg::MLC::ID=82"Content="(R45.1)主轴夹刀失败"/><Message ID="AlarmMsg::MLC::ID=83"Content="(R45.2)刀库门打开失败"/> <Message ID="AlarmMsg::MLC::ID=84"Content="(R45.3)刀库门关闭失败"/> <Message ID="AlarmMsg::MLC::ID=85"Content="(R45.4)刀库推出失败"/><Message ID="AlarmMsg::MLC::ID=86"Content="(R45.5)刀库退回失败"/><Message ID="AlarmMsg::MLC::ID=87"Content="(R45.6)主轴零号刀,请压下急停并按下T键3秒解除警报"/><Message ID="AlarmMsg::MLC::ID=88"Content="(R45.7)数刀信号异常"/><Message ID="AlarmMsg::MLC::ID=89"Content="(R45.8)还刀时刀位有刀,暂停换刀"<!--=======================R46Alarm=======================--> <Message ID="AlarmMsg::MLC::ID=97"Content="(R46.0)X轴原点信号异常"/> <Message ID="AlarmMsg::MLC::ID=98"Content="(R46.1)Y轴原点信号异常"/> <Message ID="AlarmMsg::MLC::ID=99"Content="(R46.2)Z轴原点信号异常"/> <Message ID="AlarmMsg::MLC::ID=100"Content="(R46.3)四轴原点信号异常"/> <Message ID="AlarmMsg::MLC::ID=101"Content="(R46.4)X轴栅格量异常"/> <Message ID="AlarmMsg::MLC::ID=102"Content="(R46.5)Y轴栅格量异常"/> <Message ID="AlarmMsg::MLC::ID=103"Content="(R46.6)Z轴栅格量异常"/>5.2PLC提示内容<!--=======================R590Hint=======================--><Message ID="AlarmMsg::MLCHint::ID=1"Content="(R590.1)加工完成!"/><Message ID="AlarmMsg::MLCHint::ID=2"Content="(R590.2)加工中勿手动操作主轴!!"/><Message ID="AlarmMsg::MLCHint::ID=3"Content="(R590.3)非MDI或自动模式不能启动加工!!"/><Message ID="AlarmMsg::MLCHint::ID=4"Content="(R590.4)加工中或主轴运行中勿松刀操作!!"/><Message ID="AlarmMsg::MLCHint::ID=5"Content="(R590.5)回原点报警未解除禁止快速移动!!"/><Message ID="AlarmMsg::MLCHint::ID=6"Content="(R590.6)系统报警请勿启动加工!"/><Message ID="AlarmMsg::MLCHint::ID=7"Content="(R590.7)轴向超程请按解除键(AUX5)解除"/><Message ID="AlarmMsg::MLCHint::ID=8"Content="(R590.8)轴向超程系统自动切换至手轮模式"/><Message ID="AlarmMsg::MLCHint::ID=9"Content="(R590.9)请取下主轴刀具后解除警报提示"/><Message ID="AlarmMsg::MLCHint::ID=10"Content="(R590.10)执行零号刀功能,请确认主轴无刀提示"/><Message ID="AlarmMsg::MLCHint::ID=11"Content="(R590.11)主轴运行时禁止主轴松刀提示"/><Message ID="AlarmMsg::MLCHint::ID=12"Content="(R590.12)主轴松刀时禁止启动加工提示"/><Message ID="AlarmMsg::MLCHint::ID=13"Content="(R590.13)主轴松刀时禁止运行主轴提示"/><Message ID="AlarmMsg::MLCHint::ID=14"Content="(R590.14)加工中禁止手动松刀提示"/><Message ID="AlarmMsg::MLCHint::ID=15"Content="(R590.15)Z轴低于安全高度,禁止刀库动作提示"/><!--=======================R591Hint=======================--><Message ID="AlarmMsg::MLCHint::ID=32"Content="(R591.0)刀库门未打开刀库不可动作提示"/><Message ID="AlarmMsg::MLCHint::ID=33"Content="(R591.1)刀库推出时禁止刀库门关闭提示"/><Message ID="AlarmMsg::MLCHint::ID=34"Content="(R591.2)刀库门打开或刀库推出时禁止启动加工"/><Message ID="AlarmMsg::MLCHint::ID=35"Content="(R591.3)刀库推出时禁止启动加工提示"/><Message ID="AlarmMsg::MLCHint::ID=36"Content="(R591.4)PLC提示"/> <Message ID="AlarmMsg::MLCHint::ID=37"Content="(R591.5)刀号复位中,请保持3秒"/><Message ID="AlarmMsg::MLCHint::ID=38"Content="(R591.6)刀库复位成功" /><Message ID="AlarmMsg::MLCHint::ID=39"Content="(R591.7)刀库推出禁止启动主轴"/><Message ID="AlarmMsg::MLCHint::ID=40"Content="(R591.8)刀库门开禁止启动主轴"/>六、安川7伺服驱动器警报说明及处理对策。
最新新代系统面板按键说明最新新代系统面板按键说明,让你的电脑变得更加智能!
大家好,今天我要给大家介绍一下最新新代系统面板按键说明。
这个界面非常简单易懂,就算是电脑小白也能轻松上手。
接下来,我将会分成三个部分来为大家详细介绍这个界面的各项功能。
我们来看看第一个部分:文件管理。
在这个部分,你可以看到很多文件夹和文件。
如果你想要打开某个文件夹,只需要点击文件夹上的图标即可。
如果你想要新建一个文件夹,只需要点击右上角的“新建”按钮,然后输入文件夹名称即可。
如果你想要删除一个文件夹或者文件,只需要选中它们,然后点击右键选择“删除”即可。
接下来,我们来看看第二个部分:应用程序。
在这个部分,你可以看到所有已经安装的应用程序。
如果你想要打开某个应用程序,只需要点击它的图标即可。
如果你想要卸载一个应用程序,只需要点击右键选择“卸载”即可。
另外,在这个部分还有一个“启动”按钮,你可以在这里设置开机自动启动的应用程序。
我们来看看第三个部分:系统设置。
在这个部分,你可以看到很多关于系统的设置选项。
比如说,你可以更改屏幕分辨率、调整音量大小、更改日期和时间等等。
如果你想要更改这些设置,只需要点击相应的选项即可。
另外,在这个部分还有一个“更新和安全”按钮,你可以在这里下载最新的系统更新和安全补丁。
最新新代系统面板按键说明非常简单易懂,就算是电脑小白也能轻松上手。
希望我的介绍能够帮助到大家!。
新代系统21MA 基本操作
1.分中(找工件位置)
偏置设定(F3)→分中功能(F5)→PX1设定(F1)、PX2设定…(注意:对刀器触碰工件那一条边就设那一条边,不分先后顺序)→找到显示器上的工件座标号码P输入,输入1,(1为G54座标为G55 坐标,依次类推)。
2.对刀(找刀具相对工件表面的机械坐标值)
首轮模式移动刀具触碰工件表面→偏置设定(F3)→刀具设定(F2)→移动光标刀对于刀长(H)补偿→按 F2(机械坐标输入)。
3.程序拷贝
程式编辑(F2)→档案管理(F8)→档案传输(F4)→档案输入(F1)→选择要拷贝的档案→拷贝。
4.加工程式的打开
程式编辑(F2)→档案管理(F8)→选择加工档案→按ENTER→载入执行加工(F1)
注意:从新打开的加工程序或程序修改后一定要按载入执行加工5.断点继续
在自定模式AUTO下→加工监控F4→找到起始单节(黄色图标),在此处输入断行行号或刀具号(建议:如果程序不是太大请从刀具号开始)→启动程序,如果找不到起始单节按 F4 就可显示出来
注意:使用此功能启动程序请用手轮模拟功能
系统按键注解
MAG.CW刀库正转
W刀库反转
AUX1一键上升
AUX2一键下降
BA.CK SPACE向前删除
DECETE向后删除
RESET复位
MPG SIM首轮模拟
OPT.STOP选择性暂停
OPT.SKIP选择性跳段
SBK单步
AUTO自动模式
MDI手动输入
MOME回机械原点
JOG寸动
IM.JOG增量寸动
MPG手轮模式
【下载本文档,可以自由复制内容或自由编辑修改内容,更多精彩文章,期待你的好评和关注,我将一如既往为您服务】。
受灾慰问标准工会摘要:一、受灾慰问标准的概述1.受灾慰问标准的定义2.受灾慰问标准的重要性二、受灾慰问标准的具体内容1.慰问对象的界定2.慰问方式的规定3.慰问金额的确定三、受灾慰问标准的实施与监管1.实施流程的规范化2.监管机制的建立3.实际操作中的问题与改进四、受灾慰问标准的社会效应1.对受灾群众的关爱与帮助2.提升社会公益形象3.增强社会凝聚力正文:受灾慰问标准工会,是指在自然灾害、事故灾难、公共卫生事件等突发事件中,对受灾群众进行慰问的相关规定和实施标准。
这一标准对于确保受灾群众的基本生活、恢复生产和维护社会稳定具有重要意义。
受灾慰问标准的具体内容包括:1.慰问对象的界定:受灾慰问标准工会主要针对突发事件中的受灾群众,包括受灾地区的居民、企事业单位的员工等。
对于不同类型的受灾群众,应根据其受灾程度、生活困难程度等因素,制定不同的慰问标准。
2.慰问方式的规定:受灾慰问方式包括现金、物品、服务等多种形式。
根据受灾群众的实际需求,可以采取一种或多种慰问方式。
如:提供生活必需品、安排临时住所、提供医疗救助等。
3.慰问金额的确定:慰问金额的确定应综合考虑受灾程度、受灾群众的生活困难程度、国家财力等因素。
工会组织应在政府指导下,合理确定慰问金额,确保受灾群众得到切实有效的帮助。
受灾慰问标准的实施与监管:1.实施流程的规范化:工会组织应制定详细的受灾慰问实施流程,明确受灾慰问的申请、审核、发放等环节,确保慰问工作的有序进行。
2.监管机制的建立:政府相关部门应加强对受灾慰问标准工会的监管,确保慰问资金的合理使用和受灾群众的合法权益。
3.实际操作中的问题与改进:在受灾慰问的实施过程中,可能会出现慰问标准不统一、慰问方式不合理、慰问金额不足等问题。
针对这些问题,工会组织和政府相关部门应不断改进工作方法,提高受灾慰问工作的实效。
受灾慰问标准工会的实施,对于受灾群众来说,无疑是一份雪中送炭的关爱。
它不仅可以帮助受灾群众度过生活难关,还能提升社会公益形象,增强社会凝聚力。

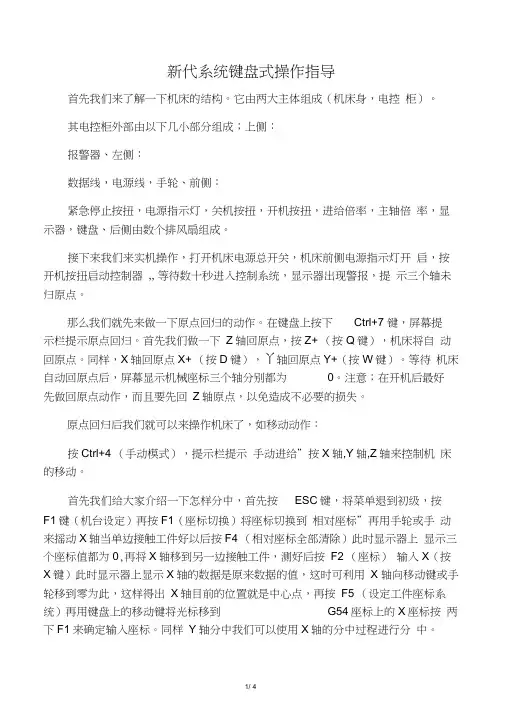

新代系统键盘式操作指导首先我们来了解一下机床的结构。
它由两大主体组成(机床身,电控柜)。
其电控柜外部由以下几小部分组成;上侧:报警器、左侧:数据线,电源线,手轮、前侧:紧急停止按扭,电源指示灯,关机按扭,开机按扭,进给倍率,主轴倍率,显示器,键盘、后侧由数个排风扇组成。
接下来我们来实机操作,打开机床电源总开关,机床前侧电源指示灯开启,按开机按扭启动控制器,, 等待数十秒进入控制系统,显示器出现警报,提示三个轴未归原点。
那么我们就先来做一下原点回归的动作。
在键盘上按下Ctrl+7 键,屏幕提示栏提示原点回归。
首先我们做一下Z轴回原点,按Z+ (按Q键),机床将自动回原点。
同样,X轴回原点X+ (按D键),丫轴回原点Y+(按W键)。
等待机床自动回原点后,屏幕显示机械座标三个轴分别都为0。
注意;在开机后最好先做回原点动作,而且要先回Z轴原点,以免造成不必要的损失。
原点回归后我们就可以来操作机床了,如移动动作:按Ctrl+4 (手动模式),提示栏提示手动进给”按X轴,Y轴,Z轴来控制机床的移动。
首先我们给大家介绍一下怎样分中,首先按ESC键,将菜单退到初级,按F1键(机台设定)再按F1(座标切换)将座标切换到相对座标”再用手轮或手动来摇动X轴当单边接触工件好以后按F4 (相对座标全部清除)此时显示器上显示三个座标值都为0,再将X轴移到另一边接触工件,测好后按F2 (座标)输入X(按X键)此时显示器上显示X轴的数据是原来数据的值,这时可利用X 轴向移动键或手轮移到零为此,这样得出X轴目前的位置就是中心点,再按F5 (设定工件座标系统)再用键盘上的移动键将光标移到G54座标上的X座标按两下F1来确定输入座标。
同样Y轴分中我们可以使用X轴的分中过程进行分中。
Z轴只要将刀具接触工件表面然后按ESC键将菜单退至初级,按F1 (机台设定)一》F5 (设定工件座标系统)将光标移至G54座标的Z座标,按两下F1 来确定输入座标。
.
新代系统21MA 基本操作
1.分中(找工件位置)
偏置设定(F3)→分中功能(F5)→PX1 设定(F1)、PX2 设定…(注意:对刀器触碰工件那一条边就设那一条边,不分先后顺序)→找到显示器上的工件座标号码P 输入,输入1,(1 为G54 座标为G55 坐标,依次类推)。
2.对刀(找刀具相对工件表面的机械坐标值)
首轮模式移动刀具触碰工件表面→偏置设定(F3)→刀具设定(F2)→移动光标刀对于刀长(H)补偿→按 F2(机械坐标输入)。
3.程序拷贝
程式编辑(F2)→档案管理(F8)→档案传输(F4) →档案输入(F1)→选择要拷贝的档案→拷贝。
4.加工程式的打开
程式编辑(F2)→档案管理(F8)→选择加工档案→按ENTER→载入执行加工(F1)
注意:从新打开的加工程序或程序修改后一定要按载入执行加工5.断点继续
在自定模式AUTO 下→加工监控F4→找到起始单节(黄色图标),在此处输入断行行号或刀具号(建议:如果程序不是太大请从刀具号开始)→启动程序,如果找不到起始单节按 F4 就可显示出来
注意:使用此功能启动程序请用手轮模拟功能
.
系统按键注解MAG.CW刀库正转
W刀库反转
AUX1一键上升
AUX2一键下降
BA.CK SPACE向前删除
DECETE向后删除
RESET复位
MPG SIM首轮模拟
OPT.STOP选择性暂停
OPT.SKIP选择性跳段
SBK单步
AUTO自动模式
MDI手动输入
MOME回机械原点
JOG寸动
IM.JOG增量寸动
MPG手轮模式。
