实验四直流调速系统仿真与设计

本科课程设计题目：转速、电流反馈控制直流调速系统的仿真姓名王金良学院专业电气工程及其自动化年级学号指导教师2013 年1月11日转速、电流反馈控制直流调速系统仿真摘要转速、电流反馈控制的直流调速系统是静、动态性能优良、应用最广泛的直流调速系统，对于需要快速正、反转运行的调速系统，缩短起动、制动过程的时间成为提高生产效率的关键。

为了使转速和电流两种负反馈分别起作用，可在系统里设置两个调节器，组成串级控制。

本文介绍了双闭环调速系统的基本原理，而且用Simulink 对系统进行仿真。

关键词：双闭环调速、转速、电流、Simulink一、 设计的题目及任务〔一〕概述本次仿真设计需要用到的是Simulink 仿真方法，Simulink 是Matlab 最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。

在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。

Simulink 具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink 已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。

〔二〕仿真题目某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下：直流电机参数为：额定电压220V U =,额定电流136I A =； 额定转速n 1460rpm =,0.132min/e V r C =⋅， 允许过载倍数 1.5λ=； 晶闸管装置放大系数40s K =； 电枢回路总电阻0.5R =Ω； 时间常数0.03,0.18l m s s T T ==； 电流反馈系数0.05/V A β=； 转速反馈系数α=0.00666Vmin/r 。

〔三〕要完成的任务1〕用MATLAB建立电流环仿真模型；2〕分析电流环不同参数下的仿真曲线；3〕用MATLAB建立转速环仿真模型；4〕分析转速环空载起动、满载起动、抗扰波形图仿真曲线。

单闭环直流调速系统的设计与仿真实验报告摘要：本文基于基本原理和方法，设计和仿真了一个单闭环直流调速系统。

首先介绍了直流电机调速的基本原理，然后根据系统要求，设计了控制系统的结构和参数，包括PID控制器的参数调整方法。

接下来使用Matlab/Simulink软件进行系统仿真实验，对系统的性能进行评估。

最后根据仿真结果对系统进行分析和总结，并提出了可能的改进方法。

关键词：直流电机调速、单闭环控制系统、PID控制器、仿真实验一、引言直流电机广泛应用于机械传动系统中，通过调节电机的电压和电流实现电机的调速。

在实际应用中，需要确保电机能够稳定运行，并满足给定的转速要求。

因此，设计一个高性能的直流调速系统至关重要。

本文基于单闭环控制系统的原理和方法，设计和仿真了一个直流调速系统。

首先介绍了直流电机调速的基本原理，然后根据系统要求，设计了控制系统的结构和参数，并采用PID控制器进行调节。

接着使用Matlab/Simulink软件进行系统仿真实验，并对系统的性能进行评估。

最后根据仿真结果对系统进行分析和总结，并提出了可能的改进方法。

二、直流电机调速的基本原理直流电机调速是通过调节电机的电压和电流实现的。

电压变化可以改变电机的转速，而电流变化可以改变电机的转矩。

因此，通过改变电机的电压和电流可以实现电机的调速。

三、控制系统设计和参数调整根据系统的要求，设计一个单闭环控制系统，包括传感器、控制器和执行器。

传感器用于测量电机的转速，并将信息传递给控制器。

控制器根据测量的转速和给定的转速进行比较，并调节电机的电压和电流。

执行器根据控制器的输出信号来控制电机的电压和电流。

在本实验中，采用PID控制器进行调节。

PID控制器的输出信号由比例项、积分项和微分项组成，可以根据需要对各项参数进行调整。

调整PID控制器的参数可以使用试错法、频率响应法等方法。

四、系统仿真实验使用Matlab/Simulink软件进行系统仿真实验，建立直流调速系统的模型，并对系统进行性能评估。

单闭环直流调速系统的设计与仿真实验报告标准化管理部编码-[99968T-6889628-J68568-1689N]比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。

2．通过改变比例系数K K 以及积分时间常数τ的值来研究K K 和τ对比例积分控制的直流调速系统的影响。

二、实验内容1．调节器的工程设计 2．仿真模型建立 3．系统仿真分析三、实验要求建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。

四、实验原理图4-1 带转速反馈的闭环直流调速系统原理图调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。

转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。

在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。

当t=0时突加输入K in 时，由于比例部分的作用，输出量立即响应，突跳到K ex (K )=K K K in ，实现了快速响应；随后K ex (K )按积分规律增长，K ex (K )=K K K in +(K /τ)K in 。

在K =K 1时，输入突降为0，K in =0，K ex (K )=(K 1/τ)K in ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。

五、实验各环节的参数及K K和1/τ的参数的确定各环节的参数：直流电动机：额定电压K N=220V，额定电流K dN=55A,额定转速K N=1000r/min,电动机电动势系数K e= min/r。

假定晶闸管整流装置输出电流可逆，装置的放大系数K s=44，滞后时间常数K s=。

电枢回路总电阻R=Ω，电枢回路电磁时间常数K l=电力拖动系统机电时间常数K m=。

运动控制系统仿真实验报告——转速、电流反馈控制直流调速系统的仿真双闭环直流调速系统仿真对例题3.8设计的双闭环系统进行设计和仿真分析,仿真时间10s 。

具体要求如下： 在一个由三相零式晶闸管供电的转速、电流双闭环调速系统中，已知电动机的额定数据为：60=N P kW , 220=N U V , 308=N I A , 1000=N n r/min , 电动势系数e C =0.196 V·min/r , 主回路总电阻R =0.18Ω,变换器的放大倍数s K =35。

电磁时间常数l T =0.012s,机电时间常数m T =0.12s,电流反馈滤波时间常数i T 0=0.0025s,转速反馈滤波时间常数n T 0=0.015s 。

额定转速时的给定电压(U n *)N =10V,调节器ASR ，ACR 饱和输出电压U im *=8V,U cm =7.2V 。

系统的静、动态指标为:稳态无静差,调速范围D=10,电流超调量i σ≤5% ,空载起动到额定转速时的转速超调量n σ≤10%。

试求：（1）确定电流反馈系数β(假设起动电流限制在1.3N I 以内)和转速反馈系数α。

（2）试设计电流调节器ACR.和转速调节器ASR 。

（3）在matlab/simulink 仿真平台下搭建系统仿真模型。

给出空载起动到额定转速过程中转速调节器积分部分不限幅与限幅时的仿真波形（包括转速、电流、转速调节器输出、转速调节器积分部分输出），指出空载起动时转速波形的区别，并分析原因。

（4）计算电动机带40%额定负载起动到最低转速时的转速超调量σn 。

并与仿真结果进行对比分析。

（5）估算空载起动到额定转速的时间，并与仿真结果进行对比分析。

（6）在5s 突加40%额定负载，给出转速调节器限幅后的仿真波形（包括转速、电流、转速调节器输出、转速调节器积分部分输出），并对波形变化加以分析。

（一）实验参数某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下： • 直流电动机：220V ，136A ，1460r/min ，C e=0.132Vmin/r ，允许过载倍数λ=1.5； • 晶闸管装置放大系数：K s=40； • 电枢回路总电阻：R =0.5Ω ； • 时间常数：T i=0.03s ， T m=0.18s ；• 电流反馈系数：β=0.05V/A （≈10V/1.5I N ）。

一、概述在现代工业生产中，直流电动机广泛应用于各种设备和机械中，其调速控制系统的稳定性和性能直接影响到整个生产线的效率和质量。

为了提高学生的实践操作能力和掌握直流电动机调速系统的原理和方法，我校开设了相关的仿真实训课程。

在本次实训中，我主要使用Matlab 软件，进行了直流电动机调速系统的仿真实验，获得了丰富的经验和收获，现将心得体会整理如下。

二、理论基础1. 直流电动机调速原理直流电动机调速系统是通过调节电动机的电流或电压来实现转速的调节。

常用的调速方法包括电阻调速、调速励磁和PWM调速等。

2. Matlab在仿真中的应用Matlab是一种功能强大的科学计算软件，广泛用于工程技术领域。

其仿真环境和信号处理工具箱可以方便地进行电机控制系统的建模和仿真。

三、实训内容与步骤1. 系统建模我根据直流电动机的特性和调速原理，进行了系统的建模工作。

通过Matlab的Simulink工具，搭建了直流电动机的数学模型，包括电动机的等效电路、控制系统和负载模型等。

2. 参数设置与仿真在建立完毕电机系统模型后，我对电机的各项参数进行了设置，包括额定转速、额定电流、负载惯量等。

利用Matlab进行了系统的仿真实验，观察了不同调速方法对电机性能的影响。

3. 实验结果分析通过对仿真实验数据的分析，我发现了不同调速方法的优缺点，比较了电机在不同负载和控制参数下的性能表现，提出了一些改进和优化控制策略的建议。

四、心得体会与经验总结1. 对仿真实验的认识通过本次实训，我深刻体会到仿真实验的重要性。

在实际工程中，通过仿真可以事先评估系统设计的合理性，降低试错成本，提高工程质量。

2. 对Matlab的认识与应用Matlab作为工程领域的标准软件之一，其强大的建模和仿真能力为工程师提供了便利。

在实训中，我更加熟练地掌握了Matlab的使用技巧，对其在电机控制系统仿真中的应用有了更深刻的理解。

3. 对直流电动机调速系统的认识通过本次实训，我对直流电动机调速系统的原理和方法有了更加深入的了解，认识到了控制系统设计和参数调节对电机性能的影响，为今后的工程实践打下了坚实的基础。

双闭环直流调速系统的设计与仿真实验报告一、系统结构设计双闭环直流调速系统由两个闭环控制组成，分别是速度子环和电流子环。

速度子环负责监测电机的转速，并根据设定值与实际转速的误差，输出电流指令给电流子环。

电流子环负责监测电机的电流，并根据电流指令与实际电流的误差，输出电压指令给电机驱动器，实现对电机转速的精确控制。

二、参数选择在进行双闭环直流调速系统的设计之前，需选择合适的控制参数。

根据实际的电机参数和转速要求，确定速度环和电流环的比例增益和积分时间常数等参数。

同时，还需根据电机的动态特性和负载特性，选取合适的速度和电流传感器。

三、控制策略速度子环采用PID控制器，通过计算速度误差、积分误差和微分误差，生成电流指令，并传递给电流子环。

电流子环也采用PID控制器，通过计算电流误差、积分误差和微分误差，生成电压指令，并输出给电机驱动器。

四、仿真实验为了验证双闭环直流调速系统的性能，进行了仿真实验。

首先，通过Matlab/Simulink建立双闭环直流调速系统的模型，并设置不同转速和负载条件，对系统进行仿真。

然后，通过调整控制参数，观察系统响应速度、稳定性和抗干扰性等指标的变化。

五、仿真结果分析根据仿真实验的结果可以看出，双闭环直流调速系统能够实现对电机转速的精确控制。

当系统负载发生变化时，速度子环能够快速调整电流指令，使电机转速保持稳定。

同时，电流子环能够根据速度子环的电流指令，快速调整电压指令，以满足实际转速的要求。

此外，通过调整控制参数，可以改善系统的响应速度和稳定性。

六、总结双闭环直流调速系统是一种高精度的电机调速方案，通过双重反馈控制实现对电机转速的精确控制。

本文介绍了该系统的设计与仿真实验，包括系统结构设计、参数选择、控制策略及仿真结果等。

仿真实验结果表明，双闭环直流调速系统具有良好的控制性能，能够满足实际转速的要求。

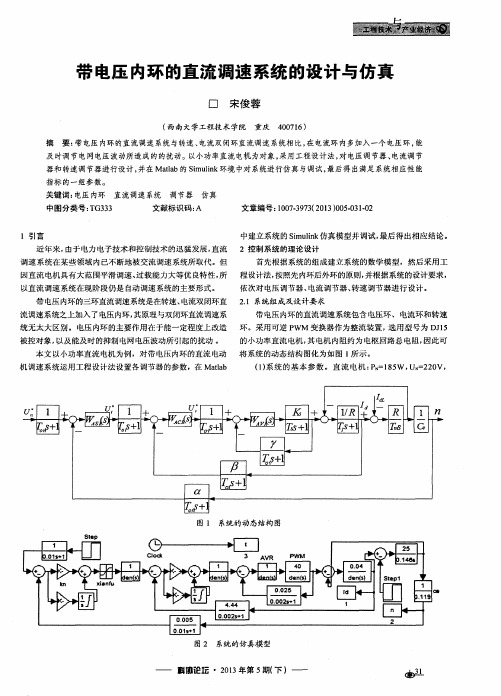

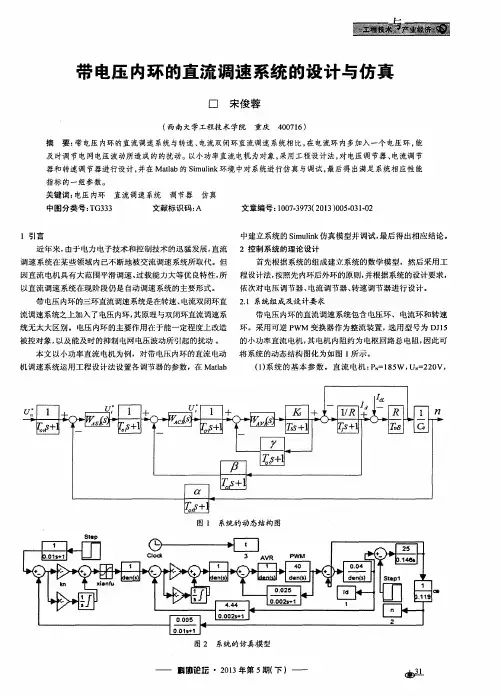

带电流截止负反馈的转速单闭环直流调速系统设计与仿真 一、设计要求系统稳定并无静差 二、给定参数17,220,3000/min N N N P kw U V n r ===，I N =87.3A ，电枢回路电阻0.087a R =Ω，电感0.0032a L H =,励磁回路电阻181.5Ω,电动机的转动惯量20.76.J Kg m =三、闭环直流调速系统稳态参数的计算 1）额定负载时的稳态速降应为：m i n/12.6min /)02.01(1002.03000)1(r r s D s n n N cl =-⨯⨯≤-=∆2）闭环系统应有的开环放大系数：计算电动机的电动势系数： r V r V n R I U C N a N N e min/071.0min/3000087.03.87220⋅=⋅⨯-=-=闭环系统额定速降为：min /97.106min /071.0087.03.87r r C R I n e N op =⨯==∆闭环系统的开环放大系数为：5.16112.697.1061=-≥-∆∆=clop n n K003.0/max max n ==n U α3）计算运算放大器的放大系数和参数 运算放大器放大系数K p 为:5.16/e p ≥=s K KC K α电枢回路的总电感为0.0032H电磁时间常数为037.0/l ==R L T 27/1l ==τK4)电流截止负反馈 四加电网扰动（第8s电压220→240）负载扰动给定值扰动五、将PI调节器参数改变1.电网扰动（第8s电压220→240）2.负载扰动3.给定值扰动转速、电流双闭环直流调速系统设计与仿真一、设计要求系统稳定并无静差 二、给定参数17,220,3000/min N N N P kw U V n r ===，I N =87.3A ，电枢回路电阻0.087a R =Ω，电感0.0032a L H =,励磁回路电阻181.5Ω,电动机的转动惯量20.76.J Kg m =三、电流调节器ACR 参数计算允许电流过载倍数λ=2；设调节器输入输出电压im nm **U U ==10V ，电力电子开关频率为f=l kHz ．首先计算电流反馈系数β和转速反馈系数α：06.0 I n im *==ββλU N U n nm *α= α=0.003s T 001.0s = ，电流环小时间常数为s T T T oi 002.0s i =+=∑电流调节器超前时间常数为s T K l i 015.0/1i ===τ 而对电流环开环增益局l K =250/5.0=∑i T ，于是ACR 的比例系数为：94.4/i l i ==s K R K K βτ 四、转速调节器ASR 参数计算 选中频段宽度h=5。

单闭环直流调速系统的设计与仿真实验报告4比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。

2．通过改变比例系数以及积分时间常数τ的值来研究和τ对比例积分控制的直流调速系统的影响。
