控制系统设计与仿真实验报告

一、实验目的1. 熟悉MATLAB/Simulink仿真软件的基本操作。

2. 学习控制系统模型的建立与仿真方法。

3. 通过仿真分析，验证理论知识，加深对自动控制原理的理解。

4. 掌握控制系统性能指标的计算方法。

二、实验内容本次实验主要分为两个部分：线性连续控制系统仿真和非线性环节控制系统仿真。

1. 线性连续控制系统仿真（1）系统模型建立根据题目要求，我们建立了两个线性连续控制系统的模型。

第一个系统为典型的二阶系统，其开环传递函数为：\[ G(s) = \frac{1}{(s+1)(s+2)} \]第二个系统为具有迟滞环节的系统，其开环传递函数为：\[ G(s) = \frac{1}{(s+1)(s+2)(s+3)} \]（2）仿真与分析（a）阶跃响应仿真我们对两个系统分别进行了阶跃响应仿真，并记录了仿真结果。

（b）频率响应仿真我们对两个系统分别进行了频率响应仿真，并记录了仿真结果。

（3）性能指标计算根据仿真结果，我们计算了两个系统的性能指标，包括上升时间、超调量、调节时间等。

2. 非线性环节控制系统仿真（1）系统模型建立根据题目要求，我们建立了一个具有饱和死区特性的非线性环节控制系统模型。

其传递函数为：\[ W_k(s) = \begin{cases}1 & |s| < 1 \\0 & |s| \geq 1\end{cases} \]（2）仿真与分析（a）阶跃响应仿真我们对非线性环节控制系统进行了阶跃响应仿真，并记录了仿真结果。

（b）相轨迹曲线绘制根据仿真结果，我们绘制了四条相轨迹曲线，以分析非线性环节对系统性能的影响。

三、实验结果与分析1. 线性连续控制系统仿真（a）阶跃响应仿真结果表明，两个系统的性能指标均满足设计要求。

（b）频率响应仿真结果表明，两个系统的幅频特性和相频特性均符合预期。

2. 非线性环节控制系统仿真（a）阶跃响应仿真结果表明，非线性环节对系统的性能产生了一定的影响，导致系统响应时间延长。

控制工程实训课程学习总结基于MATLAB 的系统建模与仿真实验报告摘要：本报告以控制工程实训课程学习为背景，基于MATLAB软件进行系统建模与仿真实验。

通过对实验过程的总结，详细阐述了系统建模与仿真的步骤及关键技巧，并结合实际案例进行了实验验证。

本次实训课程的学习使我深入理解了控制工程的基础理论，并掌握了利用MATLAB进行系统建模与仿真的方法。

1. 引言控制工程是一门应用广泛的学科，具有重要的理论和实践意义。

在控制工程实训课程中，学生通过实验来加深对控制系统的理解，并运用所学知识进行系统建模与仿真。

本次实训课程主要基于MATLAB软件进行，本文将对实验过程进行总结与报告。

2. 系统建模与仿真步骤2.1 确定系统模型在进行系统建模与仿真实验之前，首先需要确定系统的数学模型。

根据实际问题，可以选择线性或非线性模型，并利用控制理论进行建模。

在这个步骤中，需要深入理解系统的特性与工作原理，并将其用数学方程表示出来。

2.2 参数识别与估计参数识别与估计是系统建模的关键，它的准确性直接影响到后续仿真结果的可靠性。

通过实际实验数据，利用系统辨识方法对系统的未知参数进行估计。

在MATLAB中，可以使用系统辨识工具包来进行参数辨识。

2.3 选择仿真方法系统建模与仿真中，需要选择合适的仿真方法。

在部分情况下，可以使用传统的数值积分方法进行仿真；而在其他复杂的系统中，可以采用基于物理原理的仿真方法，如基于有限元法或多体动力学仿真等。

2.4 仿真结果分析仿真结果的分析能够直观地反映系统的动态响应特性。

在仿真过程中，需对系统的稳态误差、动态响应、鲁棒性等进行综合分析与评价。

通过与理论期望值的比较，可以对系统的性能进行评估，并进行进一步的优化设计。

3. 实验案例及仿真验证以PID控制器为例，说明系统建模与仿真的步骤。

首先，根据PID控制器的原理以及被控对象的特性，建立数学模型。

然后，通过实际实验数据对PID参数进行辨识和估计。

一、实验目的1. 了解控制系统的基本组成和原理。

2. 掌握控制系统调试和性能测试方法。

3. 培养动手能力和团队协作精神。

4. 熟悉相关实验设备和软件的使用。

二、实验原理控制系统是指通过某种方式对某个系统进行控制，使其按照预定的要求进行运行。

控制系统主要由控制器、被控对象和反馈环节组成。

控制器根据被控对象的输出信号，通过调节输入信号，实现对被控对象的控制。

本实验主要研究PID控制系统的原理和应用。

三、实验仪器与设备1. 实验箱：用于搭建控制系统实验电路。

2. 数据采集卡：用于采集实验数据。

3. 计算机：用于运行实验软件和数据处理。

4. 实验软件：用于控制系统仿真和调试。

四、实验内容1. 控制系统搭建：根据实验要求，搭建PID控制系统实验电路，包括控制器、被控对象和反馈环节。

2. 控制系统调试：对搭建好的控制系统进行调试，包括控制器参数的整定、系统稳定性和响应速度的调整等。

3. 控制系统性能测试：对调试好的控制系统进行性能测试，包括系统稳定性、响应速度、超调量等指标。

4. 控制系统仿真：利用实验软件对控制系统进行仿真，分析系统在不同参数下的性能。

五、实验步骤1. 控制系统搭建：按照实验要求，连接控制器、被控对象和反馈环节，搭建PID控制系统实验电路。

2. 控制系统调试：根据实验要求，调整控制器参数，使系统达到预定的性能指标。

3. 控制系统性能测试：对调试好的控制系统进行性能测试，记录测试数据。

4. 控制系统仿真：利用实验软件对控制系统进行仿真，分析系统在不同参数下的性能。

六、实验结果与分析1. 控制系统搭建：成功搭建了PID控制系统实验电路。

2. 控制系统调试：通过调整控制器参数，使系统达到预定的性能指标。

3. 控制系统性能测试：系统稳定性、响应速度、超调量等指标均达到预期效果。

4. 控制系统仿真：仿真结果表明，系统在不同参数下具有良好的性能。

七、实验总结1. 通过本次实验，了解了控制系统的基本组成和原理。

一、实验目的1. 掌握控制系统仿真的基本原理和方法；2. 熟练运用MATLAB/Simulink软件进行控制系统建模与仿真；3. 分析控制系统性能，优化控制策略。

二、实验内容1. 建立控制系统模型2. 进行仿真实验3. 分析仿真结果4. 优化控制策略三、实验环境1. 操作系统：Windows 102. 软件环境：MATLAB R2020a、Simulink3. 硬件环境：个人电脑一台四、实验过程1. 建立控制系统模型以一个典型的PID控制系统为例，建立其Simulink模型。

首先，创建一个新的Simulink模型，然后添加以下模块：（1）输入模块：添加一个阶跃信号源，表示系统的输入信号；（2）被控对象：添加一个传递函数模块，表示系统的被控对象；（3）控制器：添加一个PID控制器模块，表示系统的控制器；（4）输出模块：添加一个示波器模块，用于观察系统的输出信号。

2. 进行仿真实验（1）设置仿真参数：在仿真参数设置对话框中，设置仿真时间、步长等参数；（2）运行仿真：点击“开始仿真”按钮，运行仿真实验；（3）观察仿真结果：在示波器模块中，观察系统的输出信号，分析系统性能。

3. 分析仿真结果根据仿真结果，分析以下内容：（1）系统稳定性：通过观察系统的输出信号，判断系统是否稳定；（2）响应速度：分析系统对输入信号的响应速度，评估系统的快速性；（3）超调量：分析系统超调量，评估系统的平稳性；（4）调节时间：分析系统调节时间，评估系统的动态性能。

4. 优化控制策略根据仿真结果，对PID控制器的参数进行调整，以优化系统性能。

调整方法如下：（1）调整比例系数Kp：增大Kp，提高系统的快速性，但可能导致超调量增大；（2）调整积分系数Ki：增大Ki，提高系统的平稳性，但可能导致调节时间延长；（3）调整微分系数Kd：增大Kd，提高系统的快速性，但可能导致系统稳定性下降。

五、实验结果与分析1. 系统稳定性：经过仿真实验，发现该PID控制系统在调整参数后，具有良好的稳定性。

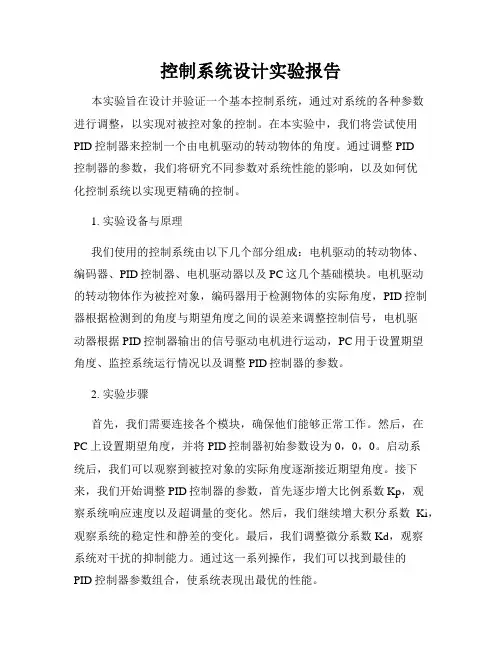

控制系统设计实验报告本实验旨在设计并验证一个基本控制系统，通过对系统的各种参数进行调整，以实现对被控对象的控制。

在本实验中，我们将尝试使用PID控制器来控制一个由电机驱动的转动物体的角度。

通过调整PID控制器的参数，我们将研究不同参数对系统性能的影响，以及如何优化控制系统以实现更精确的控制。

1. 实验设备与原理我们使用的控制系统由以下几个部分组成：电机驱动的转动物体、编码器、PID控制器、电机驱动器以及PC这几个基础模块。

电机驱动的转动物体作为被控对象，编码器用于检测物体的实际角度，PID控制器根据检测到的角度与期望角度之间的误差来调整控制信号，电机驱动器根据PID控制器输出的信号驱动电机进行运动，PC用于设置期望角度、监控系统运行情况以及调整PID控制器的参数。

2. 实验步骤首先，我们需要连接各个模块，确保他们能够正常工作。

然后，在PC上设置期望角度，并将PID控制器初始参数设为0，0，0。

启动系统后，我们可以观察到被控对象的实际角度逐渐接近期望角度。

接下来，我们开始调整PID控制器的参数，首先逐步增大比例系数Kp，观察系统响应速度以及超调量的变化。

然后，我们继续增大积分系数Ki，观察系统的稳定性和静差的变化。

最后，我们调整微分系数Kd，观察系统对干扰的抑制能力。

通过这一系列操作，我们可以找到最佳的PID控制器参数组合，使系统表现出最优的性能。

3. 实验结果与分析经过多次实验，我们得到了一组最佳的PID控制器参数：Kp=1.2，Ki=0.5，Kd=0.1。

使用这组参数，系统能够在较短的时间内将被控对象的实际角度调整到期望角度，且幅度较小的超调量。

同时，系统对干扰的抑制也表现出较好的效果，能够快速回到期望角度。

4. 结论与展望通过本实验，我们成功设计并验证了一个基本的控制系统，并找到了最佳的PID控制器参数组合。

在今后的研究中，我们可以进一步优化控制系统，尝试其他类型的控制器，如模糊控制器、神经网络控制器等，以实现更加精确和高效的控制。

控制系统设计与仿真上机实验报告学院：自动化学院班级：自动化姓名：学号：一、 第一次上机任务1、熟悉matlab 软件的运行环境，包括命令窗体，workspace 等，熟悉绘图命令。

2、采用四阶龙格库塔法求如下二阶系统的在幅值为1脉宽为1刺激下响应的数值解。

222()2nn nG s s s ωξωω=++ ，0.5,10n ξω== 3、采用四阶龙格库塔法求高阶系统阶单位跃响应曲线的数值解。

222()(2)(1)nn nG s s s Ts ωξωω=+++，0.5,10n ξω==，5T =4、 自学OED45指令用法，并求解题2中二阶系统的单位阶跃响应。

程序代码如下：;曲线如下：二、 第二次上机任务1、试用simulink 方法解微分方程，并封装模块，输出为i x 。

得到各状态变量的时间序列，以及相平面上的吸引子。

112322331223x x x x x x x xx x x x αββγ=-+⎧⎪=-+⎨⎪=-+-⎩&&&参数入口为,,αβγ的值以及i x 的初值。

（其中8/3,10,28αβγ===，以及初值分别为1230,0,0.001x x x ===） 提示：1s模块输入是输出量的微分。

Simulink :曲线如下:2、用simulink搭建PI控制器的控制回路，被控对象传递函数：151s+，分别分析（1）、比例系数由小到大以及积分时间由小到大对阶跃响应曲线的影响。

（2）、控制器输出有饱和以及反馈有时滞情况下，阶跃响应曲线的变化。

（3）、主控制回路传递函数为：1201s+，副回路为：151s+，主回路采用PI控制器，副回路采用P控制器，分析控制系统对主回路以及副回路的阶跃扰动的抑制。

注：PI控制器表达式为1()(1)()iU s Kp E sT s=+，串级控制如图所示。

（1）（2）(3)3.编写S函数模块，实现两路正弦信号的叠加，正弦信号相位差为60度。

《MATLAB与控制系统仿真》实验报告实验报告：MATLAB与控制系统仿真引言在现代控制工程领域中，仿真是一种重要的评估和调试工具。

通过仿真技术，可以更加准确地分析和预测控制系统的行为和性能，从而优化系统设计和改进控制策略。

MATLAB是一种强大的数值计算软件，广泛应用于控制系统仿真。

实验目的本实验旨在掌握MATLAB在控制系统仿真中的应用，通过实践了解控制系统的建模与仿真方法，并分析系统的稳定性和性能指标。

实验内容1.建立系统模型首先，根据控制系统的实际情况，建立系统的数学模型。

通常，控制系统可以利用线性方程或差分方程进行建模。

本次实验以一个二阶控制系统为例，其传递函数为：G(s) = K / [s^2 + 2ζω_ns + ω_n^2]，其中，K表示放大比例，ζ表示阻尼比，ω_n表示自然频率。

2.进行系统仿真利用MATLAB软件，通过编写代码实现控制系统的仿真。

可以利用MATLAB提供的函数来定义传递函数，并通过调整参数来模拟不同的系统行为。

例如，可以利用step函数绘制控制系统的阶跃响应图像，或利用impulse函数绘制脉冲响应图像。

3.分析系统的稳定性与性能在仿真过程中，可以通过调整控制系统的参数来分析系统的稳定性和性能。

例如，可以改变放大比例K来观察系统的超调量和调整时间的变化。

通过观察控制系统的响应曲线，可以判断系统的稳定性，并计算出性能指标，如超调量、调整时间和稳态误差等。

实验结果与分析通过MATLAB的仿真，我们得到了控制系统的阶跃响应图像和脉冲响应图像。

通过观察阶跃响应曲线，我们可以得到控制系统的超调量和调整时间。

通过改变放大比例K的值，我们可以观察到超调量的变化趋势。

同时，通过观察脉冲响应曲线，我们还可以得到控制系统的稳态误差，并判断系统的稳定性。

根据实验结果分析，我们可以得出以下结论：1.控制系统的超调量随着放大比例K的增大而增大，但当K超过一定值后，超调量开始减小。

2.控制系统的调整时间随着放大比例K的增大而减小，即系统的响应速度加快。

控制系统仿真实验报告(总19页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除昆明理工大学电力工程学院学生实验报告实验课程名控制系统仿真实验称：开课实验室：计算中心2082015 年 6月 16日实验一电路的建模与仿真一、实验目的1、了解KCL 、KVL 原理；2、掌握建立矩阵并编写M 文件；3、调试M 文件，验证KCL 、KVL ；4、掌握用simulink 模块搭建电路并且进行仿真。

二、实验内容电路如图1所示，该电路是一个分压电路，已知13R =Ω，27R =Ω，20S V V =。

试求恒压源的电流I 和电压1V 、2V 。

IVSV 1V 2图1三、列写电路方程（1）用欧姆定律求出电流和电压 （2）通过KCL 和KVL 求解电流和电压(1) I=Vs/(R1+R2)=2A , V1=I*R1 =6V , V2=I*R2=14V (2) I*R1+I*R2-Vs=0 , V1=I*R1 , V2=I*R2 ,=> I=2A,V1=6V,V2=14V.四、编写M 文件进行电路求解（1）M文件源程序（2）M文件求解结果（1）M文件源程序R1=3;R2=7;Vs=20;I=Vs/(R1+R2)V1=I*R1V2=Vs-V1（2）M文件求解结果I=2V1=6V2=14五、用simulink进行仿真建模（1）给出simulink下的电路建模图（2）给出simulink仿真的波形和数值电流I波形I=2A电压U1波形,U1=6V电压U2波形,U2=14V六、结果比较与分析根据M文件编程输入到matlab中，实验结果与理论计算结果一致。

实验二 数值算法编程实现一、实验目的掌握各种计算方法的基本原理，在计算机上利用MATLAB 完成算法程序的编写拉格朗日插值算法程序，利用编写的算法程序进行实例的运算。

二、实验说明1．给出拉格朗日插值法计算数据表；2．利用拉格朗日插值公式，编写编程算法流程，画出程序框图，作为下述编程的依据；3．根据MATLAB 软件特点和算法流程框图，利用MATLAB 软件进行上机编程； 4．调试和完善MATLAB 程序；5．由编写的程序根据实验要求得到实验计算的结果。

控制系统仿真实验报告班级：测控1402班姓名：王玮学号：072018年01月实验一经典的连续系统仿真建模方法一实验目的:1 了解和掌握利用仿真技术对控制系统进行分析的原理和步骤。

2 掌握机理分析建模方法。

3 深入理解阶常微分方程组数值积分解法的原理和程序结构，学习用Matlab编写数值积分法仿真程序。

4 掌握和理解四阶Runge-Kutta法，加深理解仿真步长与算法稳定性的关系。

二实验内容:1. 编写四阶 Runge_Kutta 公式的计算程序，对非线性模型（3）式进行仿真。

（1）将阀位u 增大10％和减小10％，观察响应曲线的形状;（2）研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定（3）利用 MATLAB 中的ode45()函数进行求解，比较与（1）中的仿真结果有何区别。

2. 编写四阶 Runge_Kutta 公式的计算程序，对线性状态方程（18）式进行仿真（1）将阀位增大10％和减小10％，观察响应曲线的形状;（2）研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定（4）阀位增大10％和减小10％，利用MATLAB 中的ode45()函数进行求解阶跃响应，比较与（1）中的仿真结果有何区别。

三程序代码:龙格库塔:%RK4文件clccloseH=[,]';u=; h=1;TT=[];XX=[];for i=1:h:200k1=f(H,u);k2=f(H+h*k1/2,u);k3=f(H+h*k2/2,u);k4=f(H+h*k3,u);H=H+h*(k1+2*k2+2*k3+k4)/6;TT=[TT i];XX=[XX H];end;hold onplot(TT,XX(1,:),'--',TT,XX(2,:)); xlabel('time')ylabel('H')gtext('H1')gtext('H2')hold on水箱模型:function dH=f(H,u)k=;u=;Qd=;A=2;a1=;a2=;dH=zeros(2,1);dH(1)=1/A*(k*u+Qd-a1*sqrt(H(1)));dH(2)=1/A*(a1*sqrt(H(1))-a2*sqrt(H(2)));2编写四阶 Runge_Kutta 公式的计算程序，对线性状态方程（18）式进行仿真：1 阀值u对仿真结果的影响U=;h=1; U=;h=1;U=;h=1;2 步长h对仿真结果的影响:U=;h=5; U=;h=20;U=;h=39 U=;h=50由以上结果知,仿真步长越大,仿真结果越不稳定。

实验一 经典的连续系统仿真建模方法一 实验目的1． 了解和掌握利用仿真技术对控制系统进行分析的原理和步骤。

2． 掌握机理分析建模方法。

3． 深入理解一阶常微分方程组数值积分解法的原理和程序结构，学习用Matlab 编写 数值积分法仿真程序。

4． 掌握和理解四阶 Runge-Kutta 法，加深理解仿真步长与算法稳定性的关系。

二 实验内容1. 编写四阶 Runge_Kutta 公式的计算程序，对非线性模型（3）式进行仿真。

（1） 将阀位u 增大10％和减小10％，观察响应曲线的形状;u=0.45时的图像：010020030040050060070080090010001.251.31.351.41.451.5u=0.55010020030040050060070080090010001.351.41.451.51.551.61.651.7开大或关小阀位之后，稳态值会相应的从原液位上升或下降，这是符合实际的。

（2） 研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定？ 由（1）可知，当步长为40时，仿真结果是稳定的 当步长为80时的图像12345670200400600800100012001400160018002000-140-120-100-80-60-40-20020h （1,1）的数值稳定，但是并不是实际求得的稳态值。

h （1,2）的值显然发散。

进一步取小步长，取hstep=42时，图像出现偏差，但是稳态值不变0200400600800100012001.351.41.451.51.551.61.651.71.75Hstep=65时，图像偏差明显0200400600800100012001400160018000.511.522.53而hsetp=65.7时，图像就发散了020040060080010001200140016001800-25-20-15-10-55（3）利用MATLAB 中的ode45()函数进行求解，比较与（1）中的仿真结果有何区别。

控制系统仿真实验报告姓名：王天雷班级：231142学号：20131004363学院：自动化专业：自动化指导老师：刘峰2017 年 1 月目录7.2.2 (1)7.2.3 (7)7.2.4 (12)7.2.5 (17)7.2.6 (21)7.3.1 (24)总结 (25)7.2.2 控制系统的阶跃响应实验目的：观察学习控制系统的单位阶跃响应 记录单位阶跃响应曲线掌握时间响应分析的一般方法实验内容： 1. 二阶系统1）键入程序，观察并记录单位阶跃响应曲线 First.m close all; clear all; clc;num=[10];den=[1 2 10]; step(num,den); title(‘阶跃响应曲线’);2）键入damp(den) 计算系统的闭环根、阻尼比、无阻尼振荡频率，并记录结果：Eigenvalue （闭环根） Damping （阻尼比） Freq. (rad/s)（无阻尼振荡频率）()102102++=s s sG-1.00e+000 + 3.00e+000i 3.16e-001 3.16e+000 -1.00e+000 - 3.00e+000i 3.16e-001 3.16e+0003）记录实际测取的峰值大小、峰值时间及过渡过程时间，并填表：由理论知识知编写代码x.m%返回峰值时间，超调量，调节时间5%，2% function [tr b ts1 ts2]=x(a,wn) wd=wn*(1-a^2)^0.5;%求解wd tp=3.14/wd;%峰值时间b=exp((-3.14*a/(1-a^2)^0.5));%超调量 ts1=3.5/(wn*a),ts2=4.5/(wn*a);%调节时间 计算得到理论值，填入表中3//πωπ==d p t 4.52%(00.9)3.55%n s n t ζωζζω⎧∆=⎪⎪=<<⎨⎪∆=⎪⎩2 1)修改参数，分别实现和的响应曲线，并记录 程序：second.m clear all; close all; clc;n0=10;d0=[1 2 10];step(n0,d0);%原系统，kesai=0.36 hold on;%保持原曲线n1=n0;d1=[1 6.32 10];step(n1,d1);%kesai=1; n2=n0;d2=[1 12.64 10];step(n2,d2);%kesai=2;如图，kesai 分别为0.36,1,2，曲线幅度递减2）修改参数，分别写出程序实现和的响应曲线，并记录程序：third.m clear all; close all; clc;n0=10;d0=[1 2 10];step(n0,d0);%原系统，wn0=10^0.5 hold on;%保持原曲线n1=0.25*n0;d1=[1 1 n1];step(n1,d1);%wn1=0.5*wn0; n2=4*n0;d2=[1 4 n2];step(n2,d2);%wn2=4*wn0=2;1=ζ2=ζ0121w w n =022w w n =如图，wn=2*wn0,wn0,0.5*wn0，上升时间逐渐增长，超调量不变3. 作出以下系统的阶跃响应，并与原系统响应曲线进行比较，作出相应的实验分析结果（1），有系统零点的情况（2），分子、分母多项式阶数相等（3），分子多项式零次项为零（4），原响应的微分，微分系数为1/10程序：%各系统阶跃响应曲线比较G0=tf([10],[1 2 10]);G1=tf([2 10],[1 2 10]);G2=tf([1 0.5 10],[1 2 10]); G3=tf([1 0.5 0],[1 2 10]);G4=tf([1 0 ],[1 2 10]); step(G0,G1,G2,G3,G4); grid on;title(' Step Response 曲线比较');()10210221+++=s s s s G ()102105.0222++++=s s s s s G ()1025.0222+++=s s s s s G ()10222++=s s s s G4.试做一个三阶系统和四阶系统的阶跃响应，并分析实验结果 假设一个三阶和一个四阶系统，如下sys1=tf([1],[1 1 1 1]);sys2=tf([1],[1 1 1 1 1]);step(sys1,sys2);如图，分别为sys1,sys2系统阶跃响应曲线分析1：系统阻尼比和无阻尼振荡频率对系统阶跃相应的影响11123+++=s s s sys 112234++++=s s s ssys解：在欠阻尼响应曲线中，阻尼比越小，超调量越大，上升时间越短，通常取kesai在0.4到0.8之间，此时超调量适度，调节时间较短；若二阶系统的阻尼比不变，振荡频率不同，其阶跃响应的振荡特性相同但响应速度不同，wn越大，响应速度越快。

控制系统仿真实验报告一、实验目的本次控制系统仿真实验的主要目的是通过使用仿真软件对控制系统进行建模、分析和设计，深入理解控制系统的工作原理和性能特点，掌握控制系统的分析和设计方法，提高解决实际控制问题的能力。

二、实验设备与软件1、计算机一台2、 MATLAB 仿真软件三、实验原理控制系统是由控制对象、控制器和反馈环节组成的一个闭环系统。

其工作原理是通过传感器测量控制对象的输出，将其与期望的输出进行比较，得到误差信号，控制器根据误差信号产生控制信号，驱动控制对象，使系统的输出逐渐接近期望的输出。

在仿真实验中，我们使用数学模型来描述控制对象和控制器的动态特性。

常见的数学模型包括传递函数、状态空间方程等。

通过对这些数学模型进行数值求解，可以得到系统的输出响应，从而对系统的性能进行分析和评估。

四、实验内容1、一阶系统的仿真建立一阶系统的数学模型，如一阶惯性环节。

使用 MATLAB 绘制系统的单位阶跃响应曲线，分析系统的响应时间和稳态误差。

2、二阶系统的仿真建立二阶系统的数学模型，如典型的二阶振荡环节。

改变系统的阻尼比和自然频率，观察系统的阶跃响应曲线，分析系统的稳定性、超调量和调节时间。

3、控制器的设计与仿真设计比例控制器（P 控制器）、比例积分控制器（PI 控制器）和比例积分微分控制器（PID 控制器）。

对给定的控制系统，分别使用不同的控制器进行仿真，比较系统的性能指标，如稳态误差、响应速度等。

4、复杂控制系统的仿真建立包含多个环节的复杂控制系统模型，如串级控制系统、前馈控制系统等。

分析系统在不同输入信号下的响应，评估系统的控制效果。

五、实验步骤1、打开 MATLAB 软件，新建脚本文件。

2、根据实验内容，定义系统的数学模型和参数。

3、使用 MATLAB 中的函数，如 step(）函数绘制系统的阶跃响应曲线。

4、对响应曲线进行分析，计算系统的性能指标，如超调量、调节时间、稳态误差等。

5、设计控制器，修改系统模型，重新进行仿真，比较系统性能的改善情况。

单摆运动控制系统设计与仿真实验报告1.引言1.1 概述概述部分的内容：单摆运动控制系统是一个常见的控制系统应用领域，它在诸多科学实验、工程项目和技术研究中都有广泛的应用。

单摆运动控制系统通过控制摆臂的运动，实现对摆臂的稳定性和精确度的控制，从而达到预定位置、速度和加速度的要求。

随着科技的不断发展和进步，单摆运动控制系统的设计和仿真实验成为研究者们关注的焦点。

在过去的几十年中，众多学者和工程师们提出了各种各样的方法和理论，以提高单摆运动控制系统的性能和效果。

这些方法包括但不限于PID控制、自适应控制、模糊控制等等。

它们都在不同的场景中展现了自己的优势和特点，为单摆运动控制系统的设计和仿真实验提供了全新的思路和方法。

本文旨在介绍单摆运动控制系统的设计和仿真实验。

首先，我们将对单摆运动控制系统的相关背景和理论基础进行概述和分析。

接着，我们将详细介绍单摆运动控制系统的设计过程，包括系统结构、控制算法和参数选择等方面。

在设计完成后，我们将进行仿真实验，在不同的工作条件下对系统进行测试和评估，以验证设计的有效性和性能。

最后，我们将总结本文的研究成果，并对未来的研究方向进行展望。

通过本文的研究，我们希望能够为单摆运动控制系统的设计和仿真实验提供实用有效的方法和理论支持，为相关领域的研究者和工程师提供参考和借鉴。

同时，我们也期待通过本文的工作，能够推动单摆运动控制系统设计的进一步发展和应用。

文章结构部分的内容可以如下所示：1.2 文章结构本文主要分为三个部分，即引言、正文和结论。

引言部分主要概述了文章内容和研究背景，介绍了单摆运动控制系统设计与仿真实验的目的和重要性。

正文部分包括两个主要内容，即单摆运动控制系统设计和仿真实验。

在单摆运动控制系统设计中，我们将介绍系统的原理和设计方法，并详细描述系统的硬件和软件实现。

在仿真实验中，我们将使用相关仿真软件进行系统的仿真，验证设计的有效性和准确性。

结论部分对本文的主要内容进行总结，回顾了实验的结果和分析，总结了系统的性能和局限性。

清华大学自动化工程学院实验报告课程：控制系统仿真专业自动化班级 122姓名学号指导教师：时间： 2015 年 10 月 19 日— 10 月 28 日目录实验一 MATLAB环境的熟悉与基本运算 (1)实验二 MATLAB语言的程序设计 (6)实验三 MATLAB的图形绘制 (9)实验四采用SIMULINK的系统仿真 (14)实验五控制系统的频域与时域分析 (17)实验六控制系统PID校正器设计法 (23)实验一 MATLAB环境的熟悉与基本运算一、实验时间及地点：实验时间：2015.10.19上午8:30—9:30实验地点：计算中心二、实验目的：1．熟悉MATLAB开发环境2．掌握矩阵、变量、表达式的各种基本运算三、实验内容：1、新建一个文件夹（自己的名字命名，在机器的最后一个盘符）2、启动MATLAB6.5，将该文件夹添加到MATLAB路径管理器中。

3、保存，关闭对话框4、学习使用help命令，例如在命令窗口输入help eye，然后根据帮助说明，学习使用指令eye（其它不会用的指令，依照此方法类推）5、学习使用clc、clear，观察command window、command history和workspace等窗口的变化结果。

6、初步程序的编写练习，新建M-file，保存（自己设定文件名，例如exerc1、exerc2、exerc3……），学习使用MATLAB的基本运算符、数组寻访指令、标准数组生成函数和数组操作函数。

注意：每一次M-file的修改后，都要存盘。

练习A：（1）help rand，然后随机生成一个2×6的数组，观察command window、command history和workspace等窗口的变化结果（2）学习使用clc、clear，了解其功能和作用（3）输入一个2维数值数组，体会标点符号的作用（空格和逗号的作用）。

（4）一维数组的创建和寻访，创建一个一维数组（1×8）X，查询X数组的第2个元素，查询X数组的第3个元素到第6个元素，查询X数组的第5个元素到最后一个元素，查询X数组的第3、2、1个元素，查询X数组中≤5元素，将X数组的第2个元素重新赋值为111，实例expm1。

控制系统仿真实验报告控制系统仿真实验报告引言控制系统是现代科学技术中的重要组成部分，广泛应用于工业生产、交通运输、航空航天等领域。

为了验证和优化控制系统的设计方案，仿真实验成为一种重要的手段。

本篇文章将对控制系统仿真实验进行详细的报告和分析。

一、实验目的本次控制系统仿真实验旨在通过模拟真实的控制系统运行环境，验证控制系统的性能和稳定性。

具体目标包括：1. 验证控制系统的闭环性能，包括稳定性、响应速度和误差补偿能力。

2. 评估不同控制策略在系统性能上的差异，比较PID控制、模糊控制等算法的效果。

3. 优化控制系统的设计方案，提高系统的控制精度和鲁棒性。

二、实验装置和方法本次实验采用MATLAB/Simulink软件进行仿真。

通过搭建控制系统的数学模型，并设置不同的控制参数和输入信号，模拟真实的控制环境。

具体步骤如下：1. 建立控制系统的数学模型，包括被控对象、传感器、执行器等部分。

2. 设计不同的控制策略，如PID控制器、模糊控制器等，并设置相应的参数。

3. 设置输入信号，模拟系统的工作条件和外部干扰。

4. 运行仿真实验，记录系统的输出响应、误差曲线和稳定性指标。

5. 分析实验结果，对比不同控制策略的性能差异，优化控制系统的设计方案。

三、实验结果与分析通过多次仿真实验，我们得到了一系列实验结果，并进行了详细的分析。

以下是其中的一些重要发现：1. PID控制器在大部分情况下表现出良好的控制性能，能够实现较快的响应速度和较小的稳态误差。

然而，在某些复杂系统中，PID控制器可能存在过调和震荡的问题。

2. 模糊控制器在处理非线性系统时表现出较好的鲁棒性，能够适应不同工况下的控制要求。

但是，模糊控制器的设计和参数调整相对复杂，需要较多的经验和专业知识。

3. 对于一些特殊的控制系统，如高阶系统和时变系统，需要采用更为复杂的控制策略，如自适应控制、鲁棒控制等。

这些策略能够提高系统的鲁棒性和适应性，但也增加了控制系统的设计和调试难度。

实验名称：基于MATLAB/Simulink的PID控制器参数优化仿真实验日期：2023年11月10日实验人员：[姓名]实验指导教师：[指导教师姓名]一、实验目的1. 理解PID控制器的原理及其在控制系统中的应用。

2. 学习如何使用MATLAB/Simulink进行控制系统仿真。

3. 掌握PID控制器参数优化方法，提高控制系统的性能。

4. 分析不同参数设置对系统性能的影响。

二、实验原理PID控制器是一种广泛应用于控制领域的线性控制器，它通过将比例（P）、积分（I）和微分（D）三种控制作用相结合，实现对系统输出的调节。

PID控制器参数优化是提高控制系统性能的关键。

三、实验内容1. 建立控制系统模型。

2. 设置PID控制器参数。

3. 进行仿真实验，分析系统性能。

4. 优化PID控制器参数，提高系统性能。

四、实验步骤1. 建立控制系统模型使用MATLAB/Simulink建立被控对象的传递函数模型，例如：```G(s) = 1 / (s^2 + 2s + 5)```2. 设置PID控制器参数在Simulink中添加PID控制器模块，并设置初始参数，例如：```Kp = 1Ki = 0Kd = 0```3. 进行仿真实验设置仿真时间、初始条件等参数，运行仿真实验，观察系统输出曲线。

4. 分析系统性能分析系统在给定参数下的响应性能，包括超调量、调节时间、稳态误差等指标。

5. 优化PID控制器参数根据分析结果，调整PID控制器参数，优化系统性能。

可以使用以下方法：- 试凑法：根据经验调整参数，观察系统性能变化。

- Ziegler-Nichols方法：根据系统阶跃响应，确定参数初始值。

- 遗传算法：使用遗传算法优化PID控制器参数。

6. 重复步骤3-5，直至系统性能满足要求五、实验结果与分析1. 初始参数设置初始参数设置如下：```Kp = 1Ki = 0Kd = 0```仿真结果如图1所示：从图1可以看出，系统存在较大的超调量和较长的调节时间，稳态误差较大。

控制系统仿真与设计实验报告姓名：班级:学号：指导老师：刘峰7.2.2控制系统的阶跃响应一、实验目的1。

观察学习控制系统的单位阶跃响应；2。

记录单位阶跃响应曲线；3.掌握时间相应的一般方法；二、实验内容1.二阶系统G(s)=10/（s2+2s+10)键入程序，观察并记录阶跃响应曲线;录系统的闭环根、阻尼比、无阻尼振荡频率；记录实际测去的峰值大小、峰值时间、过渡时间，并与理论值比较。

（1）实验程序如下：num=［10］;den=［1 2 10］；step(num，den)；响应曲线如下图所示：（2）再键入：damp(den);step(num，den)；[y x t]=step(num,den）；[y,t’]可得实验结果如下：实际值理论值峰值 1.3473 1.2975 峰值时间1。

0928 1。

0649 过渡时间+％5 2.4836 2.6352+%2 3.4771 3。

51362。

二阶系统G(s)=10/（s2+2s+10)试验程序如下：num0=［10]；den0=［1 2 10］;step(num0，den0);hold on;num1=［10］;den1=［1 6.32 10];step（num1,den1）;hold on；num2=［10]；den2=[1 12.64 10］；step（num2，den2);响应曲线：（2）修改参数，分别实现w n1= (1/2）w n0和w n1= 2w n0响应曲线试验程序:num0=［10]；den0=［1 2 10］;step（num0,den0);hold on;num1=[2.5］；den1=[1 1 2。

5］;step(num1,den1)；hold on;num2=［40]；den2=［1 4 40］；step(num2，den2)；响应曲线如下图所示：3。

时作出下列系统的阶跃响应，并比较与原系统响应曲线的差别与特点,作出相应的实验分析结果。
